Sự khác nhau giữa hệ thống lọc bụi tĩnh điện và hệ thống lọc bụi túi vải

Hệ thống lọc bụi là hệ thống không thể thiếu đối với các ngành công nghiệp hiện nay. Trong đó hệ thống lọc bụi tĩnh điện và hệ thống lọc bụi túi vải là hai hệ thống được sử dụng nhiều nhất. Vậy hai hệ thống này có sự khác nhau như thế nào? Hãy cùng Thiết bị phòng sạch VCR tìm hiểu qua bài viết này nhé!

Khái niệm

Hệ thống lọc bụi tĩnh điện là gì?

Hệ thống lọc bụi tĩnh điện (Electrostatic Precipitator - ESP) là thiết bị chuyên dùng để lọc các hạt bụi và các hạt bẩn khỏi không khí. Nó hoạt động bằng cách sử dụng sức ép điện từ để tạo ra một lớp trần bụi tại điểm giao nhau giữa hai bức tường điện. Bụi và chất bẩn được giữ lại trên bức tường điện và sau đó được tẩy trừ bằng các tấm hoặc tủ rửa.

Hệ thống lọc bụi tĩnh điện thường được sử dụng trong các nhà máy sản xuất, nhà máy xử lý chất thải và trong các hoạt động sản xuất nặng khí chảy qua buồng lọc, trên nguyên lý ion hoá và tách bụi ra khỏi không khí khi chúng đi qua vùng có trường điện lớn.

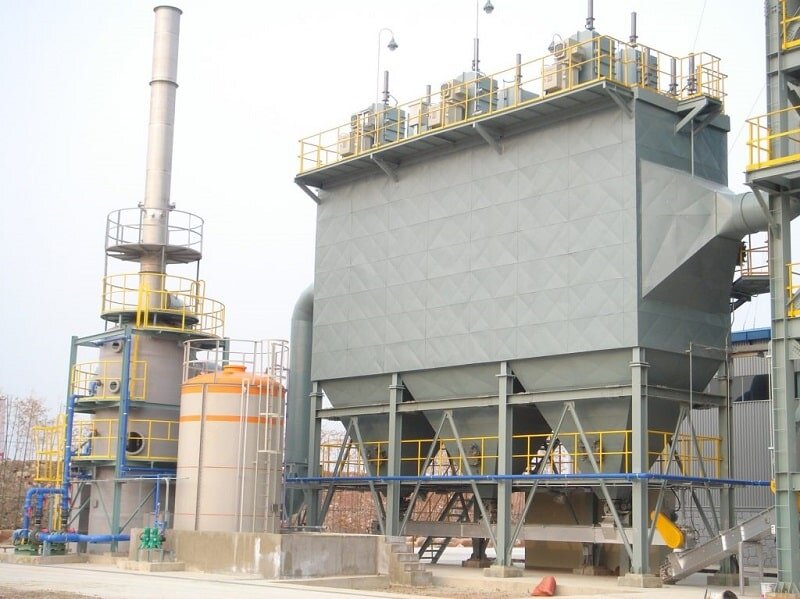

Hệ thống lọc bụi túi vải là gì?

Hệ thống lọc bụi túi vải là một thiết bị được sử dụng để lọc các hạt bụi hoặc từ không khí trong môi trường sản xuất hoặc các công trình xây dựng. Nó thường bao gồm một túi vải hoặc một bộ lọc bằng vải đặt trên một thiết bị quạt thông gió để tạo ra luồng không khí. Bụi trong không khí được hút vào hệ thống qua quạt thông gió và bị lọc bởi túi vải hoặc bộ lọc.

Các hạt bụi được giữ trên bề mặt túi vải hoặc bộ lọc, trong khi không khí sạch được đưa ra ngoài. Hệ thống lọc bụi túi vải có thể sử dụng trong nhiều loại hoạt động, chẳng hạn như sản xuất, xây dựng, và sửa chữa ô tô, để giữ môi trường sạch và an toàn cho người sử dụng.

Cấu tạo và thông số kỹ thuật

Hệ thống lọc bụi tĩnh điện:

Hệ thống lọc bụi tĩnh điện gồm hai thành phần:

• Thành phần cơ khí bao gồm vỏ buồng lọc, dây gai cực đại và động cơ rung bụi;
• Thành phần điện tử và điều khiển bao gồm tủ điều khiển tăng áp và cầu điều chỉnh.

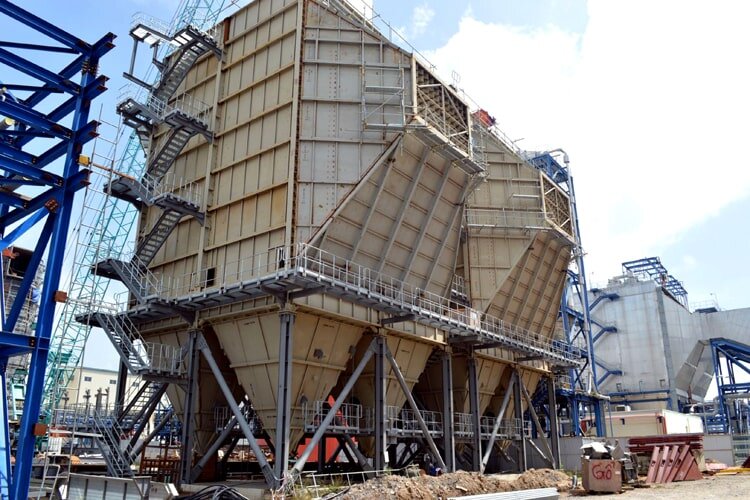

Lọc bụi điện tử là một thành phần quan trọng không thể thiếu trong quá trình sản xuất của nhà máy sản xuất xi măng, luyện kim loại, chế biến khoáng sản và chế tạo bông vải.

Thông số cơ bản về hệ thống lọc bụi tĩnh điện:

• Dung tích buồng lọc bụi 50m3 – 500m3.
• Công suất điện 10 – 25KVA,
• Điện áp buồng lọc 50KV – 100KV
• Dòng điện buồng lọc 50 – 500mA.
• Phương pháp tăng áp: Điều khiển tăng áp sơ cấp biến áp
• Phần tử công suất điều chỉnh điện áp Thyristor
• Chế độ điều khiển tự động hoặc bằng tay
• Ổn định dòng điện và giám sát cách điện buồng lọc
• Tự động quản lý và điều chỉnh số lần phóng điện, giảm thiểu phóng điện
• Điều khiển trung tâm dùng vi mạch kỹ thuật số
• Cài đặt tham số bằng màn LCD.
• Hiển thị điện áp, dòng điện, công suất,
• Tự động rung rũ bụi, chu kỳ rung rũ bụi theo lưu lượng bụi
• Cảnh báo và bảo vệ quá tải, phóng điện buồng lọc.

Hệ thống lọc bụi túi vải gồm các bộ phận sau:

Hệ thống lọc bụi túi vải thường gồm các bộ phận sau:

• Quạt thông gió: Dùng để hút vào hệ thống các hạt bụi hoặc hơi độc từ không khí.
• Bộ lọc: Bộ lọc gồm các túi vải hoặc lớp lọc được sắp xếp lần lượt để lọc các hạt bụi hoặc hơi độc trong không khí.
• Bộ điều khiển: Dùng để điều chỉnh và theo dõi tốc độ quạt thông gió và các tùy chọn khác như báo hiệu bảo trì hoặc sự cản trở của bộ lọc.
• Tủ điện: Dùng để cung cấp nguồn điện cho hệ thống.
• Bộ kết nối: Dùng để kết nối các thành phần của hệ thống với nhau.

Tùy theo kiểu và nhu cầu cụ thể của hệ thống lọc bụi túi vải, một số thành phần có thể bổ sung hoặc loại bỏ để phù hợp với yêu cầu.

Nguyên lý hoạt động

Hệ thống lọc bụi tĩnh điện

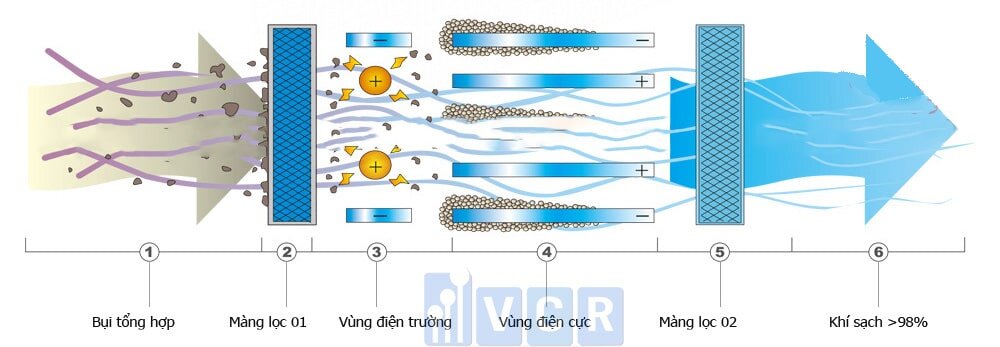

Nguyên lý hoạt động của hệ thống lọc bụi tĩnh điện là sử dụng quạt thông gió để hút vào hệ thống các hạt bụi từ không khí. Các hạt bụi được ngăn chặn trong một chuỗi các lớp lọc. Khi bộ lọc bị quá tải, nó cần phải được thay thế bằng một bộ lọc mới hoặc được làm sạch.

Quy trình này lặp đi lặp lại và tiếp tục cho đến khi hệ thống được tắt hoặc đến thời gian bảo trì. Bộ điều khiển sẽ theo dõi tốc độ quạt thông gió và các tùy chọn khác như báo hiệu bảo trì hoặc sự cản trở của bộ lọc để đảm bảo rằng hệ thống hoạt động một cách hiệu quả và an toàn.

Hệ thống lọc bụi túi vải

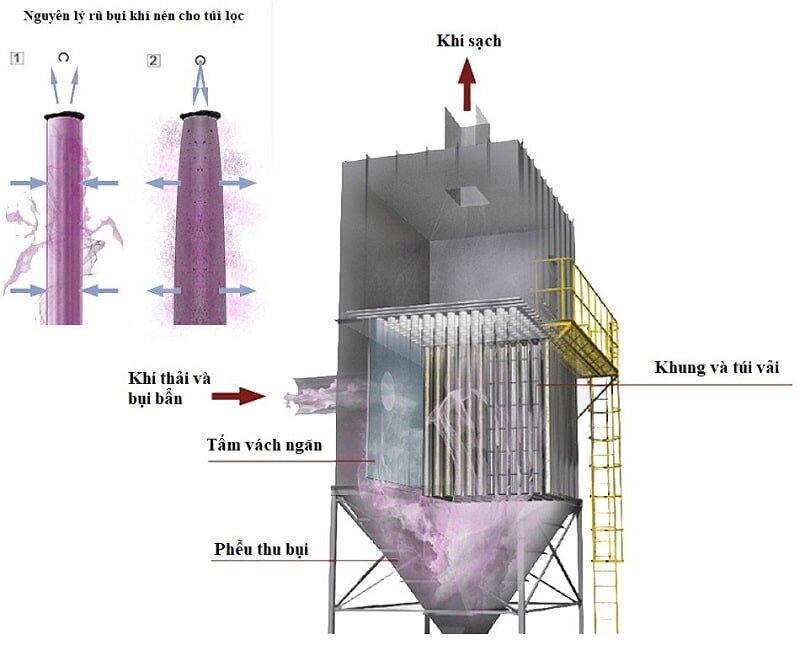

Nguyên lý hoạt động của hệ thống lọc bụi túi vải như sau: Dòng khí và bụi được dẫn vào đầu vào của bộ lọc bụi nhờ quạt hút, do tốc độ của dòng khí giảm đột ngột (diện tích mở rộng) nên phần lớn các hạt bụi mất vận tốc và rơi trực tiếp xuống phễu. Khí với bụi còn sót lại đi vào từng buồng riêng biệt chứa đựng túi lọc và đi lên giữa các túi. Bụi được giữ lại trên bề mặt bên ngoài của túi lọc đo áp suất âm của khí, chỉ khí sạch được xuyên qua và vào phần đỉnh ở bên trên tấm dạng ống, sau đó vào đường ống đầu ra và đi ra ngoài.

Cụ thể, khí chứa bụi được quạt hút theo đường ống dẫn khí vào các buồng lọc, đi qua túi lọc ra ngoài, ban đầu các hạt bụi lớn hơn khe giữa các sợi vải sẽ bị giữ lại trên bề mặt vải theo nguyên lý rây, các hạt nhỏ hơn bám dính trên bề mặt sợi vải lọc do va chạm, lực hấp dẫn và lực hút tĩnh điện, dần dần lớp bụi thu được dày lên tạo thành lớp màng trợ lọc, lớp màng này có khả năng giữ được cả những hạt bụi có kích thước rất nhỏ. Hiệu quả lọc đạt tới 98% và lọc được cả những hạt rất nhỏ nhờ có lớp trợ lọc. Theo thời gian cài đặt trước mỗi buồng sẽ được giữ túi bằng quạt thổi ngược. Các buồng lọc được giũ theo chu trình: đóng van gió chính, mở van khí thổi ngược, chạy động cơ rung đưa bụi xuống máng cào và bụi được thu hồi về qua hệ thống dẫn về kho chứa.

Hiệu suất lọc bụi giữa hệ thống lọc bụi tĩnh điện và lọc bụi túi vải

Sau khi tìm hiểu và tiến hành đánh giá, so sánh, chúng ta có một vài kết luận như sau:

Hiệu quả lọc:

Hệ thống lọc bụi túi vải đạt hiệu quả thu bụi cao hơn và có độ ổn định cao hơn so với hệ thống lọc bụi tĩnh điện. Trung bình, hiệu quả loại bỏ bụi của hệ thống túi vải lên tới 99,9% với nồng độ bụi ổn định dưới 50mg/Nm3 hoặc thậm chí hơn.

Sự ảnh hưởng của hệ thống than và nồi hơi đến hệ thống lọc bụi

• Đối với hệ thống lọc bụi túi vải, khi nồng độ khí thải không đổi, tần số làm sạch sẽ thay đổi để đảm bảo hiệu quả lọc bụi.
• Đối với hệ thống lọc bụi tĩnh điện, sẽ làm thay đổi hiệu quả loại bỏ bụi và nồng độ khí thải.
• Khi lượng bụi không thay đổi, thể tích không khí sẽ thay đổi.
• Đối với hệ thống lọc bụi túi vải, điện trở của thiết bị sẽ tăng theo sự tăng thể tích không khí, nhưng hiệu quả lọc bụi sẽ không bị ảnh hưởng.
• Đối với hệ thống lọc bụi tĩnh điện, điện trở của thiết bị sẽ không bị ảnh hưởng, và hiệu quả loại bỏ bụi sẽ tăng theo thể tích không khí một cách rõ ràng.

Khi nhiệt độ thay đổi

• Hệ thống lọc bụi túi vải: Nhiệt độ quá cao có thể gây ra cháy túi vải. Tuổi thọ túi lọc sẽ bị giảm rất nhanh. Ngưng tụ khói quá thấp có thể gây ra hiện tượng ăn mòn vỏ túi.
• Hệ thống lọc bụi tĩnh điện: Ngưng tụ nhiệt độ khói quá thấp sẽ gây ra sự ăn mòn vỏ hoặc gây ra cao áp. Nếu nhiệt độ khí thải trực tiếp lớn hơn điện trở sẽ ảnh hưởng đến hiệu quả loại bỏ bụi.

Thành phần hóa học khí thải thay đổi

• Hệ thống lọc bụi túi vải: Bộ lọc thích ứng với phạm vi của các điều kiện, không ảnh hưởng đến hiệu quả loại bỏ bụi.
• Hệ thống lọc bụi tĩnh điện: Thành phần hóa học khí thải của bụi tác động trực tiếp đến hệ thống, ảnh hưởng đến hiệu quả lọc bụi và gây tác động lớn.

Phân phối không khí

Về phân phối không khí trong hệ thống lọc bụi, hệ thống lọc bụi túi vải không bị ảnh hưởng nghiêm trọng, nhưng cần đảm bảo luồng không khí cục bộ không bị sai lệch quá nhiều để tránh hao mòn túi lọc bụi. Trong khi đó, hệ thống lọc bụi tĩnh điện có độ nhạy cao đối với điện trường, do đó phân phối luồng không khí sẽ ảnh hưởng trực tiếp đến hiệu quả loại bỏ bụi.

Bộ sấy sơ bộ không khí và rò rỉ đường ống hệ thống:

Đối với hệ thống lọc bụi túi vải, khả năng chống lại hiệu suất kém của bộ lọc sẽ ảnh hưởng đến tuổi thọ của túi lọc bụi. Tuy nhiên, với bộ lọc RYTON, hiệu quả xử lý bụi không bị ảnh hưởng. Trong khi đó, đối với hệ thống lọc bụi tĩnh điện, điện trở của thiết bị không có sự thay đổi đáng kể. Tuy nhiên, việc tăng thể tích không khí tương đương với tăng tốc độ gió sẽ ảnh hưởng đến hiệu quả loại bỏ bụi.

Hoạt động bộ lọc và yêu cầu quản lý

Hệ thống lọc bụi túi vải: Vận hành ổn định, dễ điều khiển, không yêu cầu thiết bị điện áp cao, đảm bảo an toàn và đáp ứng các yêu cầu quản lý chặt chẽ cho hệ thống nồi hơi. Còn đối với hệ thống lọc bụi tĩnh điện thì hoạt động khá phức tạp, yêu cầu sử dụng thiết bị điện áp cao và đảm bảo bảo mật cao. Yêu cầu vận hành hệ thống nồi hơi không cao, tuy nhiên cần quản lý thiết bị một cách nghiêm ngặt.

Bật điều khiển thiết bị

• Hệ thống lọc bụi túi vải: Thuận tiện, mất điện lâu dài cần làm tốt công việc bảo vệ túi.
• Hệ thống lọc bụi tĩnh điện: Tiện lợi, có thể tắt bất cứ lúc nào.

Kiểm tra và bảo trì

• Hệ thống lọc bụi túi vải: Khối lượng công việc bảo trì nhỏ, có thể đạt được thử nghiệm không ngừng, ba hoặc bốn năm để thay thế khối lượng công việc của túi lọc tương đối nặng.
• Hệ thống lọc bụi tĩnh điện: Khối lượng công việc bảo trì tương đối lớn, thử nghiệm phải dừng lại.

Mỗi phương pháp lọc bụi có những tính năng và ưu điểm riêng. Tùy vào đặc trưng của ngành để chọn phương pháp lọc bụi phù hợp.
