Lọc thứ cấp là gì?

Lọc thứ cấp (lọc trung gian/lọc tinh/medium filter) là bộ lọc xử lý các hạt bụi lớn đến vừa (kích thước ≥ 0.4 micromet) được đặt ở giai đoạn giữa trong hệ thống lọc khí, sau lọc thô và trước lọc hiệu quả cao HEPA.

Lọc thứ cấp đạt tiêu chuẩn EN 779, thuộc nhóm lọc M và nhóm lọc F.

Lọc thứ cấp được sử dụng rộng rãi để tách bụi, tách dầu, tách nước trong các nhà máy sản xuất, bệnh viện, tòa nhà văn phòng, phòng sạch...

Đặc điểm của lọc thứ cấp

  • Vật liệu lọc của lọc thứ cấp được làm từ sợi PE tổng hợp / sợi thủy tinh /…
  • Khung của bộ lọc thứ cấp là khung GI, khung nhôm, khung inox,...
  • Lọc medium filter tuân theo tiêu chuẩn EN 779:2012

Hiệu quả lọc của các bộ lọc thứ cấp

Giống với lọc thô, lọc khí thứ cấp cũng được thiết kế theo tiêu chuẩn EN 779:2012. Lọc thứ cấp có thể lọc được các hạt bụi 0.4 micromet với hiệu suất trung bình từ 40% đến ≥95%, tương ứng với các cấp độ lọc M5, M6, F7, F8, F9.

Cụ thể và chính xác hơn, có thể diễn giải như sau: Lọc thứ cấp có cấp độ lọc M5, M6 (EN 779) còn được gọi là lọc trung gian (Medium filter) và lọc thứ cấp có cấp độ lọc F7, F8, F9 (EN 779) được gọi là lọc tinh (Fine filter).

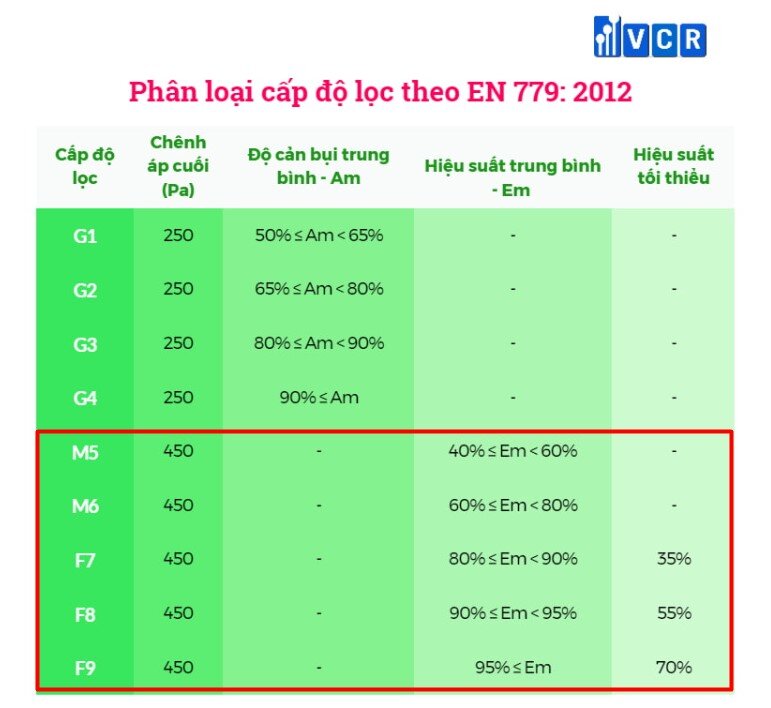

phan-loai-cap-do-loc-thu-cap-theo-en-779-2012

Các loại lọc khí thứ cấp phổ biến

Có 2 loại lọc thứ cấp phổ biến nhất trên thị trường, đó là: lọc thứ cấp dạng tấm (tấm lọc khí thứ cấp) và lọc thứ cấp dạng túi (túi lọc khí thứ cấp)

Lọc thứ cấp dạng túi (túi lọc khí thứ cấp)

Lọc thứ cấp dạng túi là bộ lọc túi được ứng dụng rộng rãi trong hệ thống AHU phòng sạch (túi lọc khí AHU), hệ thống HVAC tòa nhà, nhà xưởng.

Túi lọc khí thứ cấp được chia ra nhiều loại với các cấp độ lọc khác nhau, bao gồm: túi lọc khí M5, túi lọc khí M6, túi lọc khí F7, túi lọc khí F8, túi lọc khí F9.

Cấu tạo của lọc thứ cấp dạng túi bao gồm 2 phần: phần khung và phần túi lọc.

+ Phần khung được làm từ chất liệu nhôm, GI, thép mạ kẽm,...
+ Phần túi lọc khí được cấu tạo từ sợi thủy tinh/sợi PE tổng hợp

tui-loc-khi-thu-cap

Một số kích thước phổ biển của lọc khí thứ cấp dạng túi:

Kích thước (DxRxC) mm Lưu lượng không khí định mức (m3/h) Chênh áp đầu (Pa)
M6 F7 F8 F9

592×592×380 ×6 túi

2400 60 100 120 140

287×592×380 ×3 túi

1200

592×592×480 ×6 túi

3000

287×592×480 ×3 túi

1500

592×592×560 ×6 túi

3400

287×592×560 ×3 túi

1700

592×592×560 ×8 túi

4500

287×592×560 ×4 túi

2250

592×592×760 ×8 túi

5000

592×592×940 ×8 túi

6000

492×492×560 ×6 túi

2500

Lọc thứ cấp dạng tấm (tấm lọc khí thứ cấp)

Lọc thứ cấp dạng tấm, dạng hộp cũng được sử dụng nhiều trong các ngành công nghiệp, dân dụng.

Cấu tạo của lọc thứ cấp dạng tấm, dạng hộp bao gồm 2 phần: phần khung và phần màng lọc.

+ Phần khung: có thể là khung nhôm, khung inox, khung thép mạ, khung GI,...
+ Phần màng lọc: được làm từ sợi thủy tinh (chịu nhiệt cao) / sợi tổng hợp (chống mài mòn) / carbon hoạt tính (loại bỏ mùi) / lưới nhôm, lưới kim loại (lọc dầu, lọc nước)

loc-thu-cap-dang-tam

Một số kích thước phổ biến của lọc khí thứ cấp dạng tấm, dạng hộp

Kích thước (DxRxC) mm Lưu lượng không khí định mức (m3/h) Chênh áp đầu (Pa)
M5 M6 F7 F8 F9
592x592x46 3400 60 60 100 120 140
287x592x46 1700
492x492x46 2200

Ứng dụng của bộ lọc thứ cấp - Medium Filter

Lọc thứ cấp được ứng dụng cả trong dân dụng (bệnh viện, trường học, trung tâm thương mại, tòa nhà văn phòng) và công nghiệp (thiết bị y tế, phòng sạch dược phẩm, thực phẩm, điện tử, sơn, nội thất,...).

Bộ lọc thứ cấp được lắp đặt trong thiết bị lọc khí FCU, hệ thống xử lý không khí AHU, hệ thống HVAC nhà xưởng,...

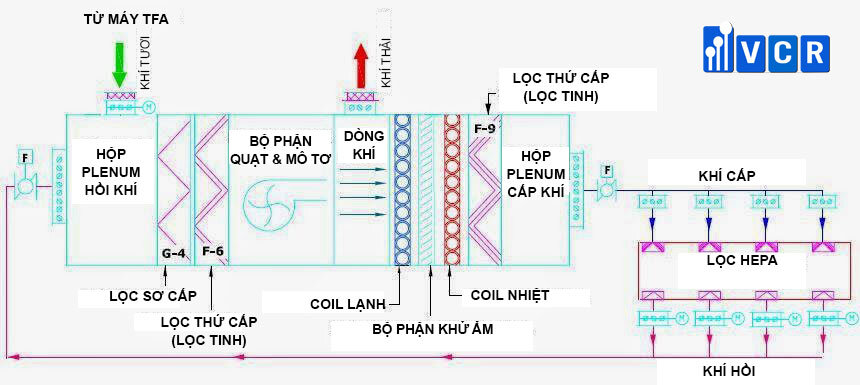

loc-thu-cap-duoc-ung-dung-trong-thiet-bi-xu-ly-khong-khi-ahu
Hình ảnh: Lọc thứ cấp được ứng dụng trong thiết bị AHU

Thời gian thay thế lọc thứ cấp là khi nào?

Lọc thứ cấp là giai đoạn lọc thứ hai trong hệ thống lọc khí sau lọc thô, cho nên hoạt động bắt giữ hạt bụi cũng được giảm đi khá nhiều vì hạt bụi lớn đã được loại bỏ ở giai đoạn lọc thô.

Theo ước lượng, lọc thứ cấp có tuổi thọ từ 6 đến 9 tháng.

Khách hàng có thể kéo dài tuổi thọ của lọc thứ cấp bằng cách thường xuyên vệ sinh lọc thô - lọc sơ cấp để giảm “gánh nặng” lọc bụi, lọc khí cho lọc thứ cấp.

*Con số trên chỉ mang tính chủ quan, tuổi thọ của lọc thứ cấp phụ thuộc rất nhiều vào đặc điểm môi trường xung quanh, tần suất sử dụng,...

Ngoài con số ước tính trên, khách hàng cũng có thể xác định thời điểm thay thế lọc thứ cấp dựa vào chênh áp cuối - chênh áp khuyến nghị thay thế.

Lọc khi được sản xuất bao giờ cũng có độ chênh áp ban đầu và độ chênh áp cuối. Đối với lọc thứ cấp - lọc tinh, chênh áp khuyến nghị thay thế là 450Pa. Để xác định và theo dõi độ chênh áp của lọc thứ cấp, chúng ta có thể sử dụng đồng hồ chênh áp dải đo 0-500Pa.

Hướng dẫn lắp đặt và bảo trì bộ lọc thứ cấp

Lọc thứ cấp dạng tấm

Khi lắp đặt, cần lưu ý:

  • Nhẹ tay mở bao bì, nâng lọc ở vị trí khung lọc, tránh tiếp xúc với màng lọc
  • Không nên lưu trữ lọc trong tình trạng không đóng gói bao bì bên ngoài
  • Lắp tấm lọc đúng hướng gió theo chiều mũi tên
  • Sử dụng gioăng, bịt kín các kẽ hở giữa khung lọc và thiết bị lọc khí

Đối với công tác bảo trì, cần lưu ý:

  • Một số tấm lọc chỉ sử dụng một lần, cần phải thay thế
  • Với những tấm lọc có thể tái sử dụng, bảo trì lọc bằng cách vệ sinh, hút bụi nhẹ nhàng, không giặt bằng nước hay khí mạnh

ve-sinh-loc-khi-thu-cap

Lọc thứ cấp dạng túi

Khi lắp đặt, cần lưu ý:

  • Mở thùng lọc một cách cẩn thận, nhấc lọc ở vị trí khung, không được tiếp xúc với vật liệu lọc
  • Lắp lọc với túi lọc theo phương thẳng đứng
  • Không để túi lọc va chạm vào các cạnh sắc của thiết bị
  • Đảm bảo các túi lọc nguyên vẹn, không bị dính với nhau
  • Gắn gioăng, bắn keo bịt khi cần vào các chỗ hở

Đối với công tác bảo trì, cần lưu ý:

  • Hầu hết lọc thứ cấp dạng túi là loại dùng 1 lần, chỉ thay thế.

TỔNG KẾT:

Lọc thứ cấp đóng vai trò khá quan trọng trong hệ thống lọc khí, giúp lọc các hạt bụi kích thước lớn, kéo dài tuổi thọ lọc HEPA. Lọc thứ cấp thường có 2 dạng: dạng tấm và dạng túi. Trong đó, túi lọc khí thứ cấp được ứng dụng cực kỳ phổ biến trong phòng sạch, đặc biệt là các thiết bị xử lý không khí như AHU, FCU. Tùy vào nhu cầu và mục đích sử dụng, các bạn có thể lựa chọn bộ lọc thứ cấp phù hợp cho dự án của mình.

- Kim VCR
