Downflow Booth là gì? Nguyên lý hoạt động của Downflow Booth

  • 27 Tháng 10, 2021

Trong môi trường phòng sạch, đặc biệt là các phòng sạch dược phẩm. Để đảm bảo sản xuất ra các sản phẩm đạt yêu cầu tiêu chuẩn chất lượng thì nó cần rất nhiều các thiết bị khác nhau. Và thiết bị mà chúng ta chuẩn bị tìm hiểu – Downflow Booth cũng là một trong số đó.

Downflow Booth là gì

Khái niệm về Downflow Booth

Downflow Booth là thiết bị tạo dòng chảy tầng đặc biệt được sử dụng trong việc pha chế, lấy mẫu, cân bột và hóa chất trong các ngành công nghiệp dược phẩm, công nghệ sinh học và hóa chất. Downflow Booth còn được gọi là Dispensing Booth, Buồng cân, RLAF, LAF Cân, nó còn có thể tạo ra áp suất âm để tránh ô nhiễm với môi trường bên ngoài và giúp bảo vệ người vận hành, sản phẩm / mẫu vật và môi trường xung quanh.

Tại sao cần sử dụng Downflow Booth

Chúng ta biết rằng bụi không chỉ là một tác nhân phụ trong quá trình sản xuất mà nó còn là một sự bất tiện lớn. Khả năng gây hại nghiêm trọng cho người lao động làm việc trong môi trường bụi bẩn là rất lớn. Từ các cơn ho cho đến việc suy nhược cuộc sống như Bệnh phổi tắc nghẽn mãn tính (COPD), hoặc thậm chí là ung thư phổi. Cực đoan hơn nữa là nó có thể tiềm ẩn một vụ nổ có thể gây ra hậu quả tàn khốc.

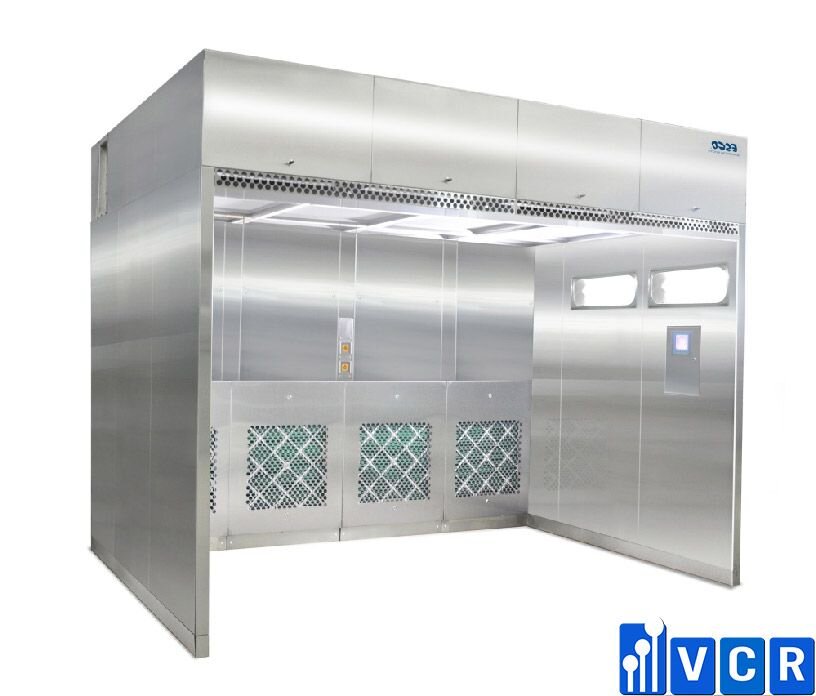

downflow booth là gì

Trong sản xuất dược phẩm và nghiên cứu sinh học, việc làm việc với các vật chất dạng bụi là điều không thể thiếu. Đặc biệt là trong quá trình cân chia nguyên liệu dạng bột, nếu thao tác không tốt, việc các hạt bụi đó gây hại cho người vận hành và môi trường bên ngoài là rất dễ xảy ra.

Và đó là lý do tại sao cần phải sử dụng Downflow Booth. Như chúng ta thấy ở phần khái niệm, thiết bị này có thể tạo ra dòng chảy tầng với áp suất âm bên trong môi trường làm việc để kiểm soát dòng không khí bên trong, tránh để các hạt bụi bay lung tung gây hại cho người vận hành và môi trường bên ngoài.

Nội dung Mô tả
Vật liệu chế tạo Inox 304 dày 1.2 mm
Kết cấu cơ khí
  • Bốn vách phía trong được gia công từ 1 tấm inox liền khối, không mối nối, bốn góc cạnh được bo tròn góc bán kính 20mm đảm bảo sạch và dễ dàng vệ sinh.
  • Bốn góc cạnh được bo tròn góc bán kính 20mm đảm bảo sạch và dễ dàng vệ sinh.
  • Bề mặt được xử lý trơn nhẵn, không mối nối, không ba via/cấn tay có tính thẩm mỹ cao, khả năng kháng hóa chất tối đa, bền bỉ và dễ dàng làm sạch nhờ xử lý hàn laser tự động hóa toàn bộ và điện hóa inox
Bàn Cân
  • Vật liệu Inox 304 – dày 1.5mm
  • Kích thước Rộng x Dài x Cao: 500x700x800 mm
Bảng điều khiển Màn hình màu, cảm ứng HMI touch screen:
  • Xem xu hướng dữ liệu
  • Xem các thông tin cảnh báo
  • Xem thông tin điều chỉnh
  • Thiết lập phân quyền điều khiển
  • Thiết lập các thông số, thời gian, cảnh báo, ngôn ngữ, mật khẩu
  • Quản lý người dùng
  • Xuất dữ liệu qua: Cổng USB, Thẻ nhớ, Đường truyền mạng.
Bộ điều khiển PLC Siemens (Đức)
Chế độ điều khiển Vô cấp qua biến tần Schneider/ Siemens
Quạt Hiệu suất cao, độ ồn thấp
Cảm biến
  • Cảm biến Nhiệt
  • Cảm biến Ẩm
  • Cảm biến Tốc độ Gió
Đèn chiếu sáng LED – IP55
Ổ cắm điện IP 55 trở lên
Đồng hồ đo chênh áp – kiểm soát màng lọc Số lượng 3 - 4 bộ
Lọc sơ cấp Dạng tấm panel G4
Lọc trung cấp F8
Lọc HEPA HEPA - H14
Kiểu dòng khí Laminar
Dòng chảy tầng, 1 chiều thẳng đứng
Cấp sạch A
Tốc độ gió 0.45 m/s ±20%
Độ ồn 60-75 dB
Test DOP
Nguồn điện 220V/50Hz / ...
Bảo hành 12 tháng (không bao gồm lọc)
Chứng nhận chất lượng
  • ISO 9001:2015
  • ISO 14001:2015
  • Chứng nhận châu Âu CE cho các sản phẩm làm từ thép không gỉ (inox)

Nguyên lý hoạt động của Downflow Booth

Với thiết kế hệ thống không khí ở phần lưng, dòng khí của Downflow Booth sẽ đi từ phía trên sau đó được hút vào bên trong hệ thống khí. Và quạt sẽ làm nhiệm vụ đẩy dòng khí đi bên trong để đẩy ra phía trên trần của thiết bị

Khi chúng ta thao tác với các vật chất dạng bụi diện tích phát thải bụi có thể rất lớn. Với việc hoạt động theo nguyên tắc dòng khí tái tuần hoàn của Downflow Booth. Luồng không khí sạch được cung cấp từ trần qua bộ lọc HEPA, ngăn chặn bụi bay vào vùng thở của người vận hành.

downflow booth

Hình ảnh - Buồng cân Downflow

Các tấm lưới ở phần cửa hồi sẽ giúp thu giữ các chất gây ô nhiễm trong không khí và lọc không khí thông qua quá trình lọc ba giai đoạn. Quá trình 3 giai đoạn lọc này bao gồm bộ lọc thô sơ cấp, bộ lọc túi thứ cấp và cuối cùng là bộ lọc HEPA thải không khí sạch qua đầu của người vận hành, cung cấp lưu lượng khí trung bình phân bố đều 0,5m/giây.

Thiết bị này sẽ tạo ra áp suất âm bên trong khiến các chất bụi ở bên trong môi trường vận hành sẽ không bị bay ra khỏi nó. Giúp bảo vệ môi trường bên ngoài tối đa.

Sử dụng Downflow Booth như thế nào

Việc sử dụng hàng ngày đối với Downflow Booth là rất đơn giản, không đòi hỏi kiến ​​thức kỹ thuật cao để sử dụng nó. Bảng điều khiển được thiết kế với các thiết bị hiển thị áp suất tích hợp để theo dõi hiệu suất của quá trình chiết xuất, cùng với việc điều khiển tự động các quạt tốc độ thay đổi để duy trì điều kiện hoạt động tối ưu.

Các nút khởi động / dừng được hỗ trợ với đèn báo cho biết thiết bị đang hoạt động chính xác. Theo tiêu chuẩn, thiết bị này sẽ đi kèm với một ổ cắm đôi có tiêu chuẩn IP66.

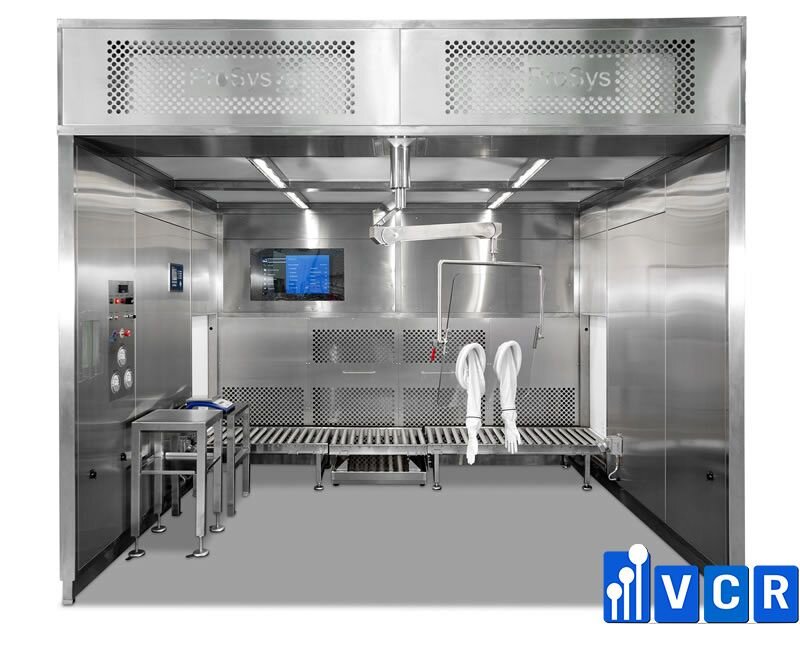

nguyên lý làm việc của downflow booth

Không gian làm việc bên trong Downflow Booth

Các bộ lọc chính và phụ được đặt bên trong vỏ bộ lọc của chúng và chúng được đặt phía sau lưới tản nhiệt ở phía sau thiết bị. Việc vệ sinh định kỳ sẽ duy trì tuổi thọ của các bộ lọc và đảm bảo Downflow Booth hoạt động với hiệu suất tối đa.

Nếu bạn đang tìm mua Downflow Booth thì đừng ngần ngại liên hệ Thiết bị phòng sạch VCR nhé!
