Thiết bị phòng sạch cần có trong nhà máy sản xuất chip

Trong nhà máy sản xuất chip, phòng sạch không chỉ là khu vực kiểm soát bụi mà còn là nền tảng quyết định độ ổn định, độ chính xác và tỷ lệ thành phẩm của toàn bộ dây chuyền. Vì vậy, việc lựa chọn đúng các thiết bị phòng sạch, thiết bị kiểm soát tĩnh điện và hệ thống giám sát môi trường là yếu tố bắt buộc ngay từ giai đoạn thiết kế, thi công đến vận hành. Cùng VCR tìm hiểu các thiết bị phòng sạch cần có trong nhà máy sản xuất chip qua bài viết dưới đây.

Vì sao nhà máy sản xuất chip cần hệ thống thiết bị phòng sạch chuyên biệt?

Trong ngành sản xuất chip, chỉ một hạt bụi có kích thước rất nhỏ cũng có thể trở thành nguyên nhân gây lỗi sản phẩm. Chip bán dẫn, wafer, vi mạch và các linh kiện điện tử chính xác cao đều được tạo ra qua nhiều công đoạn tinh vi, đòi hỏi môi trường sản xuất phải được kiểm soát nghiêm ngặt. Vì vậy, phòng sạch không đơn thuần là một không gian sản xuất kín, mà là hệ thống kiểm soát toàn diện về không khí, bụi, nhiệt độ, độ ẩm, tĩnh điện, áp suất và luồng di chuyển của con người, vật tư trong nhà máy.

Xem thêm: Chip bán dẫn là gì? Quy trình sản xuất chip bán dẫn

Trong sản xuất bán dẫn, wafer là nền tảng để tạo ra các vi mạch. Bề mặt wafer cần được bảo vệ khỏi các tác nhân nhiễm bẩn trong suốt quá trình xử lý, phủ lớp, khắc mạch, rửa, kiểm tra và đóng gói. Nếu hạt bụi siêu nhỏ bám lên bề mặt wafer, nó có thể làm sai lệch cấu trúc mạch, gây đoản mạch, đứt mạch hoặc làm giảm hiệu suất hoạt động của chip. Khi sản phẩm có kích thước ngày càng nhỏ và mật độ mạch ngày càng cao, mức độ nhạy cảm với bụi và nhiễm bẩn cũng tăng lên đáng kể.

Không chỉ bụi, tĩnh điện cũng là yếu tố rủi ro lớn trong nhà máy sản xuất chip. Hiện tượng phóng tĩnh điện có thể làm hỏng linh kiện bán dẫn, gây lỗi tiềm ẩn hoặc làm giảm tuổi thọ sản phẩm. Trong khi đó, độ ẩm quá thấp có thể làm tăng nguy cơ phát sinh tĩnh điện, còn độ ẩm quá cao lại có thể ảnh hưởng đến vật liệu, bề mặt wafer và một số công đoạn xử lý chính xác. Nhiệt độ không ổn định cũng có thể tác động đến thiết bị sản xuất, độ chính xác của quy trình và khả năng kiểm soát chất lượng.

Bên cạnh đó, chênh áp và luồng khí trong phòng sạch giữ vai trò quan trọng trong kiểm soát nhiễm bẩn. Hệ thống áp suất phù hợp giúp ngăn không khí bẩn từ khu vực bên ngoài xâm nhập vào vùng sạch, trong khi luồng khí được thiết kế đúng hướng sẽ cuốn trôi hạt bụi và duy trì môi trường ổn định cho sản xuất. Nếu luồng khí bị rối, áp suất không ổn định hoặc thiết bị lọc khí hoạt động không hiệu quả, cấp sạch của phòng có thể bị suy giảm, kéo theo nguy cơ tăng tỷ lệ lỗi sản phẩm.

Vì vậy, thiết bị phòng sạch trong nhà máy sản xuất chip không thể được xem là hạng mục phụ trợ. Các thiết bị như FFU, HEPA Box, Air Shower, Pass Box, bộ lọc khí, thiết bị kiểm soát tĩnh điện, đồng hồ chênh áp và hệ thống giám sát môi trường là một phần cốt lõi của hạ tầng sản xuất bán dẫn. Việc lựa chọn đúng thiết bị ngay từ đầu giúp nhà máy duy trì cấp sạch ổn định, giảm rủi ro nhiễm bẩn, bảo vệ dây chuyền sản xuất và nâng cao tỷ lệ thành phẩm trong quá trình sản xuất chip.

Đặc thù phòng sạch trong nhà máy sản xuất chip

Phòng sạch trong nhà máy sản xuất chip có những yêu cầu khắt khe hơn nhiều so với nhiều loại phòng sạch thông dụng khác như phòng sạch dược phẩm, phòng sạch thực phẩm, phòng sạch mỹ phẩm hoặc thiết bị y tế. Nếu trong dược phẩm và thực phẩm, trọng tâm thường là kiểm soát vi sinh, ngăn nhiễm chéo và bảo vệ an toàn cho người sử dụng cuối cùng, thì trong sản xuất chip, trọng tâm lớn nhất là kiểm soát hạt bụi siêu nhỏ, ổn định môi trường và bảo vệ cấu trúc vi mạch có độ chính xác cực cao. Một hạt bụi rất nhỏ, mắt thường không thể nhìn thấy, cũng có thể gây lỗi trên bề mặt wafer, làm giảm hiệu suất hoặc khiến sản phẩm không đạt tiêu chuẩn kiểm tra.

Đặc thù đầu tiên của phòng sạch bán dẫn là yêu cầu rất cao về ISO Class. Cấp sạch càng cao thì số lượng hạt bụi cho phép trong một đơn vị thể tích không khí càng thấp. Trong các khu vực xử lý wafer, quang khắc, phủ màng, ăn mòn hoặc kiểm tra vi mạch, nồng độ hạt trong không khí phải được kiểm soát nghiêm ngặt. Vì vậy, hệ thống lọc khí, thiết bị cấp khí sạch, luồng khí và quy trình vận hành đều phải được thiết kế đồng bộ để duy trì cấp sạch ổn định trong suốt quá trình sản xuất.

Yếu tố thứ hai là kiểm soát hạt. Trong nhà máy sản xuất chip, hạt bụi không chỉ đến từ không khí bên ngoài mà còn có thể phát sinh từ con người, quần áo, bao bì, vật tư, xe đẩy, thiết bị thao tác và chính quá trình vận hành máy móc. Do đó, phòng sạch bán dẫn cần kết hợp nhiều lớp kiểm soát: lọc khí hiệu suất cao, kiểm soát lối vào, kiểm soát vật tư, kiểm soát trang phục, thiết bị trung chuyển và vệ sinh bề mặt. Các thiết bị như Air Shower, Pass Box, FFU, HEPA Box đều có vai trò quan trọng trong việc giảm nguy cơ đưa hạt bẩn vào vùng sản xuất.

Xem thêm: Vì sao phòng sạch bán dẫn yêu cầu kiểm soát hạt nghiêm ngặt hơn dược phẩm?

Một đặc thù rất quan trọng khác là kiểm soát ESD. Trong các ngành như thực phẩm hoặc mỹ phẩm, tĩnh điện thường không phải yếu tố trọng tâm. Tuy nhiên, với linh kiện bán dẫn và vi mạch, phóng tĩnh điện có thể làm hỏng sản phẩm, gây lỗi tiềm ẩn hoặc làm suy giảm độ ổn định của chip. Vì vậy, phòng sạch sản xuất chip cần sử dụng vật liệu chống tĩnh điện, bàn thao tác ESD, sàn chống tĩnh điện, ghế ESD, vòng đeo tay tiếp địa, quần áo chống tĩnh điện và thiết bị khử tĩnh điện. Hệ thống tiếp địa cũng phải được thiết kế đúng để giảm nguy cơ tích tụ điện tích trong quá trình sản xuất.

Ngoài bụi và tĩnh điện, phòng sạch bán dẫn còn đòi hỏi sự ổn định cao về nhiệt độ và độ ẩm. Nhiệt độ dao động có thể ảnh hưởng đến độ chính xác của thiết bị, sự ổn định của vật liệu và các công đoạn xử lý tinh vi. Độ ẩm quá thấp dễ làm tăng nguy cơ tĩnh điện, trong khi độ ẩm quá cao có thể ảnh hưởng đến bề mặt vật liệu, hóa chất hoặc quy trình công nghệ. Vì vậy, hệ thống điều hòa, cảm biến, bộ điều khiển và thiết bị giám sát môi trường cần hoạt động liên tục, chính xác và có khả năng cảnh báo khi thông số vượt giới hạn cho phép.

Tính liên tục của luồng khí cũng là điểm khác biệt lớn. Trong phòng sạch sản xuất chip, luồng khí phải được duy trì ổn định để cuốn trôi hạt bụi, hạn chế vùng khí tù và tránh hiện tượng dòng khí rối. Các thiết bị như lọc HEPA và lọc ULPA thường được sử dụng để loại bỏ hạt bụi cực nhỏ trước khi không khí được cấp vào khu vực sạch. Tùy theo cấp sạch và yêu cầu công nghệ, nhà máy có thể sử dụng hệ thống cấp khí trần, FFU phủ diện rộng hoặc các khu vực sạch cục bộ tại vị trí thao tác quan trọng.

Chính vì những đặc thù này, phòng sạch trong nhà máy sản xuất chip không thể chỉ được xây dựng theo tiêu chuẩn chung. Mỗi thiết bị đều phải được lựa chọn dựa trên cấp sạch, mức độ kiểm soát hạt, yêu cầu chống tĩnh điện, độ ổn định nhiệt ẩm và đặc điểm của dây chuyền sản xuất. Đây là nền tảng để hiểu vì sao các nhóm thiết bị phòng sạch như lọc khí, kiểm soát nhiễm bẩn, kiểm soát tĩnh điện, đo lường giám sát và thiết bị thao tác chuyên dụng đều giữ vai trò thiết yếu trong nhà máy sản xuất chip.

Nhóm thiết bị xử lý và cấp khí sạch trong nhà máy sản xuất chip

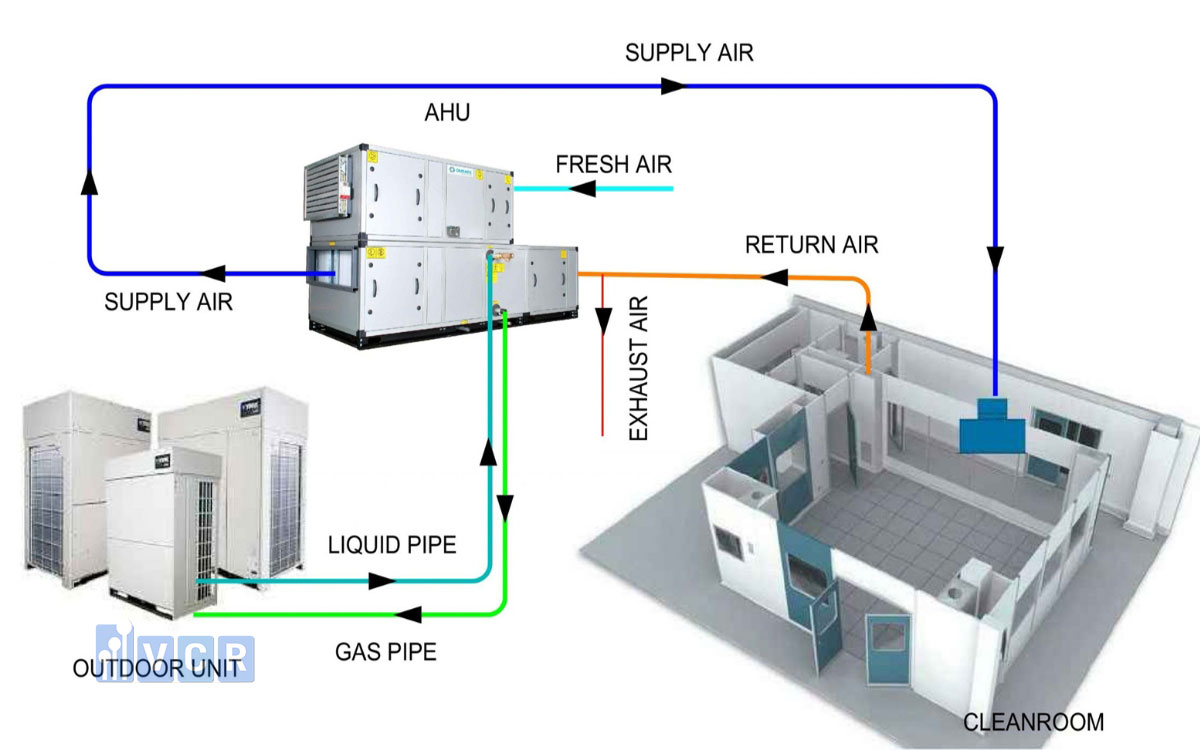

Trong nhà máy sản xuất chip, hệ thống xử lý và cấp khí sạch là một trong những nền tảng quan trọng nhất để duy trì cấp sạch của toàn bộ khu vực sản xuất. Nếu phòng sạch được ví như “lớp bảo vệ” cho wafer, vi mạch và linh kiện bán dẫn, thì nhóm thiết bị xử lý - cấp khí sạch chính là hệ thống duy trì lớp bảo vệ đó hoạt động ổn định mỗi ngày. Không khí đi vào phòng sạch không thể chỉ được làm mát hoặc cấp gió thông thường, mà phải trải qua nhiều tầng xử lý, lọc bụi, kiểm soát nhiệt độ, độ ẩm, áp suất và hướng chuyển động của luồng khí.

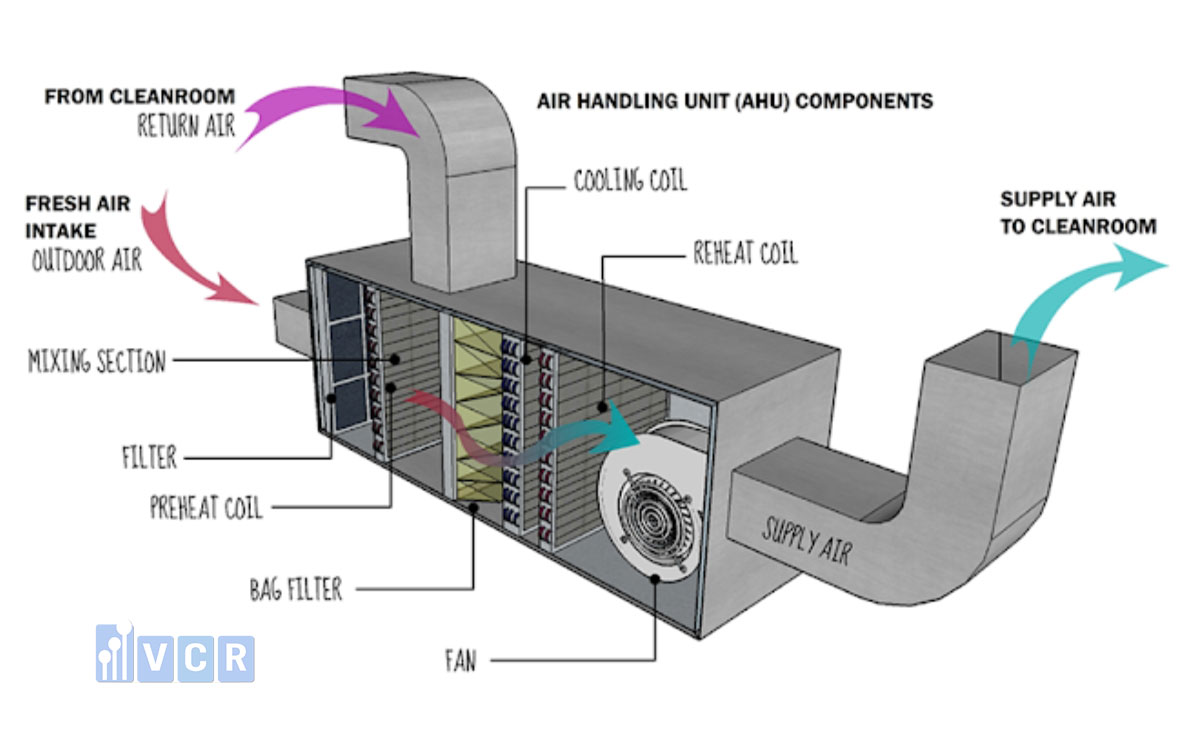

Thiết bị trung tâm đầu tiên cần nhắc đến là AHU. AHU có nhiệm vụ xử lý không khí trước khi cấp vào hệ thống phòng sạch, bao gồm lọc sơ bộ, điều chỉnh nhiệt độ, kiểm soát độ ẩm và tạo lưu lượng gió phù hợp cho từng khu vực. Trong nhà máy sản xuất chip, AHU thường được thiết kế đồng bộ với hệ thống ống gió, miệng cấp, miệng hồi, cảm biến và bộ điều khiển để duy trì môi trường ổn định. Nếu AHU hoạt động không chính xác, nhiệt độ, độ ẩm hoặc lưu lượng gió có thể dao động, từ đó ảnh hưởng đến cấp sạch và độ ổn định của dây chuyền sản xuất.

Sau AHU, không khí thường đi qua các cấp lọc khác nhau trước khi được đưa vào vùng sạch. Bộ lọc thô có vai trò giữ lại các hạt bụi kích thước lớn, côn trùng, sợi vải hoặc tạp chất ban đầu trong không khí. Đây là lớp bảo vệ đầu tiên giúp giảm tải cho các cấp lọc phía sau. Tiếp theo là lọc trung gian, có nhiệm vụ giữ lại các hạt nhỏ hơn, giúp nâng cao chất lượng không khí trước khi đi đến cấp lọc tinh. Việc bố trí lọc thô, lọc trung gian và lọc tinh theo đúng trình tự giúp kéo dài tuổi thọ của bộ lọc hiệu suất cao, giảm chi phí thay thế và đảm bảo hệ thống vận hành ổn định.

Ở cấp lọc cuối, lọc HEPA thường được sử dụng để loại bỏ phần lớn hạt bụi rất nhỏ trước khi không khí được cấp vào phòng sạch. Trong các khu vực yêu cầu cấp sạch cao hơn, đặc biệt là những công đoạn nhạy cảm trong sản xuất chip, lọc ULPA có thể được sử dụng để kiểm soát các hạt bụi cực nhỏ với mức độ nghiêm ngặt hơn. Sự khác biệt giữa HEPA và ULPA nằm ở hiệu suất lọc và khả năng giữ lại các hạt có kích thước rất nhỏ. Vì vậy, việc lựa chọn HEPA hay ULPA cần dựa trên cấp sạch yêu cầu, đặc điểm công đoạn sản xuất và mức độ nhạy cảm của sản phẩm.

Một thiết bị quan trọng khác trong hệ thống cấp khí sạch là FFU. FFU thường được lắp trên trần phòng sạch hoặc tại các khu vực cần cấp khí sạch cục bộ. Thiết bị này kết hợp quạt và bộ lọc hiệu suất cao, giúp hút không khí từ khoang trần, lọc qua HEPA hoặc ULPA rồi thổi xuống khu vực sản xuất. Ưu điểm của FFU là khả năng tạo luồng khí sạch trực tiếp, phân bố đều, dễ mở rộng theo từng khu vực và phù hợp với các phòng sạch yêu cầu mật độ cấp khí cao. Trong nhà máy sản xuất chip, FFU thường được ứng dụng tại khu vực thao tác nhạy cảm, khu vực sản xuất chính hoặc các vùng cần duy trì luồng khí sạch liên tục.

HEPA Box cũng là thiết bị phổ biến trong hệ thống cấp khí sạch. HEPA Box là hộp cấp khí sạch có tích hợp màng lọc HEPA, thường được kết nối với hệ thống ống gió từ AHU. Không khí sau khi được xử lý và vận chuyển qua đường ống sẽ đi qua HEPA Box trước khi cấp vào phòng. Thiết bị này phù hợp với nhiều khu vực phòng sạch cần kiểm soát bụi nhưng không nhất thiết sử dụng FFU độc lập tại từng vị trí. HEPA Box giúp đảm bảo không khí cấp vào phòng đã được lọc tinh, đồng thời hỗ trợ phân phối gió ổn định theo thiết kế.

Ngoài từng thiết bị riêng lẻ, điều quan trọng trong nhà máy sản xuất chip là sự phối hợp giữa các thiết bị cấp khí sạch. AHU xử lý nền không khí, các cấp lọc bảo vệ hệ thống, HEPA hoặc ULPA kiểm soát hạt bụi cuối cùng, còn FFU và HEPA Box đảm nhiệm việc đưa không khí sạch vào đúng khu vực cần kiểm soát. Khi các thiết bị này được lựa chọn và bố trí đúng, phòng sạch có thể duy trì nồng độ hạt ổn định, giảm nguy cơ nhiễm bẩn và đảm bảo luồng khí phù hợp cho từng công đoạn sản xuất.

Với các nhà thầu thi công phòng sạch, việc lựa chọn đúng nhóm thiết bị xử lý và cấp khí sạch là nền tảng để đảm bảo cấp sạch thiết kế. Nếu chọn sai công suất AHU, sai loại bộ lọc, sai mật độ FFU hoặc bố trí HEPA Box không hợp lý, phòng sạch có thể không đạt cấp sạch khi nghiệm thu hoặc không ổn định trong quá trình vận hành. Vì vậy, ngay từ giai đoạn thiết kế và bóc tách thiết bị, cần đánh giá kỹ cấp sạch yêu cầu, lưu lượng gió, số lần trao đổi khí, hướng luồng khí, tải nhiệt, độ ẩm và đặc điểm từng khu vực sản xuất. Đây là cơ sở để xây dựng một hệ thống cấp khí sạch phù hợp cho nhà máy sản xuất chip, nơi mọi sai lệch nhỏ trong môi trường đều có thể ảnh hưởng đến chất lượng sản phẩm cuối cùng.

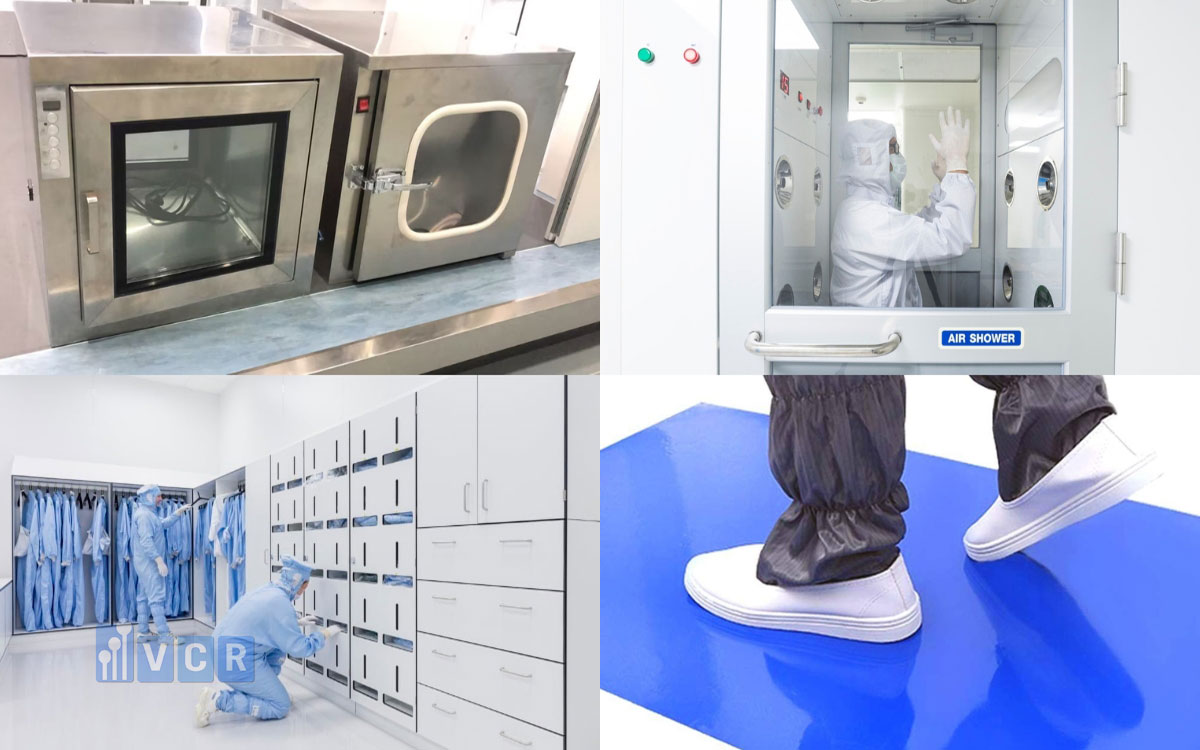

Nhóm thiết bị kiểm soát nhiễm bẩn trước khi vào phòng sạch

Trước khi con người, vật tư hoặc dụng cụ đi vào khu vực sản xuất chip, tất cả đều cần trải qua các bước kiểm soát nhiễm bẩn nghiêm ngặt. Trong phòng sạch bán dẫn, nguồn ô nhiễm không chỉ đến từ không khí bên ngoài mà còn phát sinh từ quần áo, tóc, giày dép, bao bì, bề mặt vật tư, xe đẩy và thao tác vận hành hằng ngày. Vì vậy, nhóm thiết bị kiểm soát nhiễm bẩn trước khi vào phòng sạch giữ vai trò như “lớp lọc đầu vào”, giúp giảm lượng hạt bụi, sợi vải, tạp chất và vi hạt có thể xâm nhập vào vùng sạch.

Một trong những thiết bị quan trọng nhất tại lối vào phòng sạch là Air Shower. Thiết bị này sử dụng các tia khí tốc độ cao đã được lọc qua bộ lọc hiệu suất cao để thổi lên bề mặt quần áo phòng sạch của nhân sự trước khi đi vào khu vực sản xuất. Mục đích của Air Shower không phải là thay thế quy trình vệ sinh cá nhân, mà là giảm bụi bám trên bề mặt trang phục, tóc, tay áo, ống quần và giày phòng sạch. Đối với nhà máy sản xuất chip, nơi các hạt bụi cực nhỏ có thể ảnh hưởng đến wafer và vi mạch, Air Shower là hạng mục cần được bố trí hợp lý ở lối vào giữa khu vực thay đồ và vùng sạch chính.

Bên cạnh kiểm soát con người, việc kiểm soát vật tư và dụng cụ cũng rất quan trọng. Pass Box được sử dụng để trung chuyển vật tư, linh kiện, dụng cụ hoặc hồ sơ giữa hai khu vực có cấp sạch khác nhau mà không cần mở cửa trực tiếp giữa các phòng. Pass Box giúp hạn chế giao thoa luồng khí, giảm nguy cơ bụi từ khu vực bên ngoài xâm nhập vào phòng sạch và hỗ trợ quy trình chuyển hàng một chiều. Một số loại Pass Box có thể tích hợp đèn tia cực tím, khóa liên động, quạt lọc khí hoặc hệ thống thổi khí để tăng hiệu quả kiểm soát nhiễm bẩn tùy theo yêu cầu của từng khu vực.

Bàn sạch hoặc tủ thao tác sạch là thiết bị tạo ra vùng thao tác cục bộ có luồng khí sạch được lọc qua HEPA. Trong nhà máy điện tử, bán dẫn và sản xuất chip, bàn sạch thường được sử dụng cho các thao tác kiểm tra, lắp ráp, xử lý linh kiện hoặc chuẩn bị dụng cụ cần môi trường sạch hơn khu vực xung quanh. Thiết bị này giúp bảo vệ sản phẩm khỏi bụi và hạt trong quá trình thao tác, đặc biệt tại các công đoạn nhạy cảm nhưng không cần xây dựng một phòng sạch riêng biệt cho từng thao tác nhỏ.

Trước khi vào phòng sạch, nhân sự thường phải đi qua phòng thay đồ phòng sạch. Đây là khu vực được thiết kế để thay trang phục thường sang quần áo phòng sạch, đội mũ, đeo khẩu trang, mang găng tay và thay giày chuyên dụng. Trong khu vực này, các thiết bị như tủ để đồ phòng sạch, tủ giày, ghế thay giày, giá treo quần áo, gương kiểm tra trang phục và thùng chứa vật tư tiêu hao cần được bố trí theo luồng di chuyển hợp lý. Ghế thay giày thường được đặt tại ranh giới giữa khu vực chưa sạch và khu vực sạch hơn, giúp người vận hành thay giày đúng quy trình mà không làm nhiễm bẩn chéo.

Tủ để đồ phòng sạch và tủ giày cũng góp phần kiểm soát nhiễm bẩn ngay từ đầu vào. Nếu trang phục, giày phòng sạch hoặc vật tư cá nhân được lưu trữ không đúng cách, bụi và tạp chất có thể bám lên bề mặt trước khi người vận hành bước vào khu vực sản xuất. Vì vậy, các loại tủ này thường được làm từ vật liệu dễ vệ sinh, ít phát sinh bụi, bề mặt nhẵn và phù hợp với môi trường phòng sạch. Tại một số dự án, tủ giày, tủ quần áo hoặc tủ lưu trữ còn cần phân chia rõ đồ sạch, đồ chưa sạch và đồ đã sử dụng để tránh nhiễm chéo.

Thảm dính bụi thường được đặt tại lối vào khu vực thay đồ, trước Air Shower hoặc tại các điểm chuyển tiếp giữa các vùng sạch. Khi nhân sự hoặc xe đẩy đi qua, bề mặt thảm sẽ giữ lại bụi bám dưới đế giày, bánh xe hoặc bề mặt tiếp xúc. Dù là thiết bị đơn giản, thảm dính bụi có vai trò hỗ trợ đáng kể trong việc giảm lượng hạt được mang vào phòng sạch qua đường di chuyển.

Quy trình kiểm soát nhiễm bẩn hiệu quả cần kết hợp đồng bộ giữa thiết bị và thao tác vận hành. Con người cần đi theo luồng thay đồ, kiểm tra trang phục, qua Air Shower rồi mới vào vùng sạch. Vật tư cần được làm sạch bề mặt, tháo bỏ bao bì không phù hợp và chuyển qua Pass Box. Dụng cụ thao tác cần được lưu trữ trong khu vực sạch, sử dụng đúng vị trí và hạn chế di chuyển ngược chiều. Khi các bước này được thực hiện nhất quán, nguy cơ đưa bụi và tạp chất vào phòng sạch sẽ giảm đáng kể.

Trong các dự án nhà máy điện tử, bán dẫn và sản xuất chip, Thiết bị phòng sạch VCR có thể cung cấp các hạng mục như Air Shower, Pass Box, bàn sạch, tủ để đồ phòng sạch, tủ giày, ghế thay giày, thảm dính bụi và các thiết bị phụ trợ khác cho nhà thầu thi công phòng sạch. Việc lựa chọn đúng thiết bị ngay từ khu vực đầu vào giúp nhà thầu hoàn thiện giải pháp kiểm soát nhiễm bẩn đồng bộ, hỗ trợ nhà máy duy trì cấp sạch ổn định và giảm rủi ro nhiễm bẩn trong quá trình vận hành.

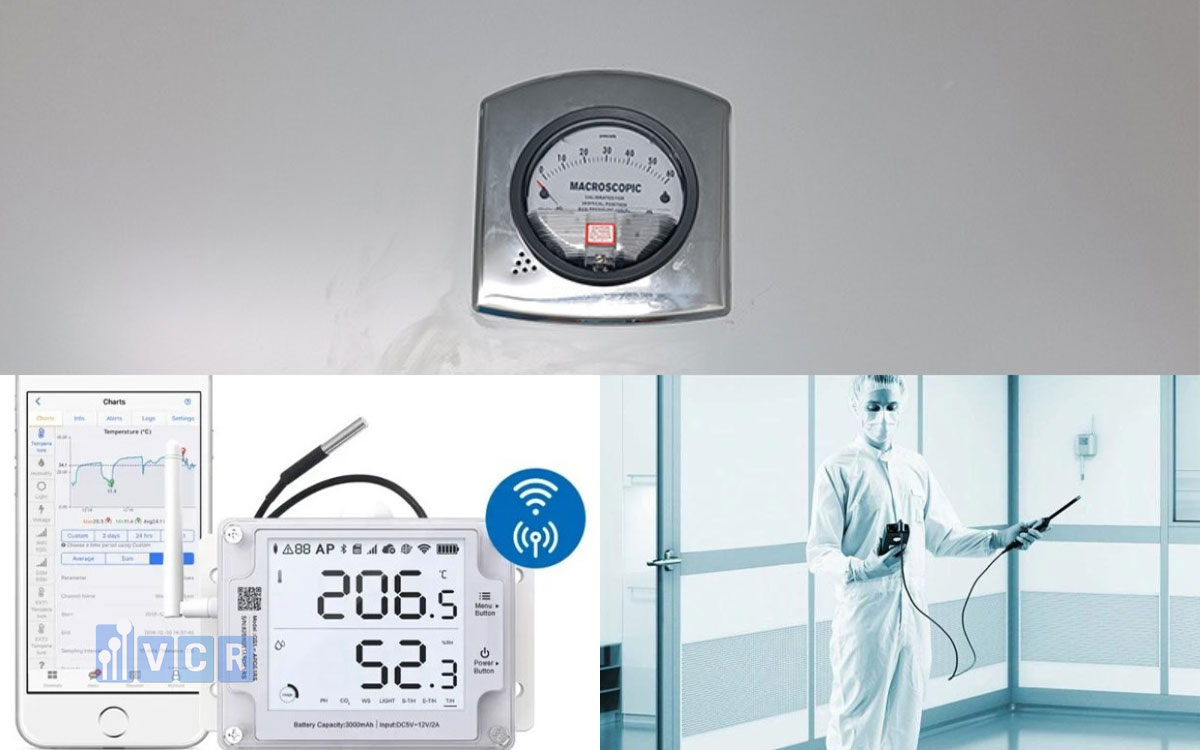

Nhóm thiết bị kiểm soát áp suất, nhiệt độ và độ ẩm

Trong phòng sạch sản xuất chip, việc kiểm soát áp suất, nhiệt độ và độ ẩm có vai trò quan trọng không kém hệ thống lọc khí. Nếu bộ lọc giúp loại bỏ hạt bụi trong không khí, thì các thiết bị giám sát và điều khiển môi trường lại giúp duy trì điều kiện sản xuất ổn định trong suốt quá trình vận hành. Đối với wafer, vi mạch và linh kiện bán dẫn, những dao động nhỏ về áp suất, nhiệt độ hoặc độ ẩm đều có thể ảnh hưởng đến độ chính xác của quy trình, khả năng kiểm soát tĩnh điện, độ bám dính vật liệu và tỷ lệ lỗi sản phẩm.

Thiết bị thường gặp đầu tiên là đồng hồ đo chênh áp. Thiết bị này dùng để theo dõi sự chênh lệch áp suất giữa các phòng, giữa phòng sạch với hành lang hoặc giữa các khu vực có cấp sạch khác nhau. Trong nhà máy sản xuất chip, áp suất không chỉ cần được duy trì ở một giá trị nhất định, mà còn phải được tổ chức theo phân cấp hợp lý. Khu vực sạch hơn thường cần có áp suất cao hơn khu vực kém sạch hơn để khi cửa mở, dòng khí có xu hướng đi từ vùng sạch ra vùng ít sạch, thay vì để không khí nhiễm bẩn xâm nhập ngược vào phòng.

Bên cạnh đồng hồ chênh áp cơ, các cảm biến áp suất được sử dụng để ghi nhận dữ liệu liên tục và truyền tín hiệu về bộ điều khiển trung tâm. Cảm biến áp suất giúp hệ thống phát hiện sớm tình trạng mất cân bằng áp, nghẹt lọc, rò rỉ phòng, sai lệch lưu lượng gió hoặc thay đổi bất thường trong quá trình vận hành. Với các khu vực nhạy cảm của nhà máy sản xuất chip, việc chỉ kiểm tra áp suất bằng mắt thường tại một thời điểm là chưa đủ. Hệ thống cần có khả năng theo dõi liên tục, cảnh báo khi áp suất vượt giới hạn và hỗ trợ đội vận hành xử lý kịp thời.

Kiểm soát nhiệt độ và độ ẩm cũng là yêu cầu cốt lõi trong phòng sạch bán dẫn. Nhiệt độ ổn định giúp thiết bị sản xuất, thiết bị đo lường và vật liệu duy trì điều kiện làm việc chính xác. Nếu nhiệt độ dao động quá lớn, một số công đoạn xử lý, phủ, sấy, kiểm tra hoặc lắp ráp có thể bị ảnh hưởng. Trong môi trường sản xuất chip, độ chính xác của máy móc và độ ổn định của vật liệu thường phụ thuộc nhiều vào điều kiện nhiệt, vì vậy cảm biến nhiệt độ cần được bố trí hợp lý tại các vị trí đại diện cho khu vực sản xuất thực tế.

Độ ẩm cũng cần được kiểm soát chặt chẽ. Khi độ ẩm quá thấp, nguy cơ tích tụ và phóng tĩnh điện tăng lên, từ đó có thể làm hỏng linh kiện bán dẫn hoặc tạo ra lỗi tiềm ẩn trên sản phẩm. Ngược lại, độ ẩm quá cao có thể ảnh hưởng đến bề mặt vật liệu, quá trình bám dính, bao bì, hóa chất hoặc một số công đoạn yêu cầu môi trường khô ổn định. Vì vậy, cảm biến độ ẩm, bộ tạo ẩm, bộ tách ẩm và hệ thống điều hòa cần được phối hợp để giữ thông số môi trường trong giới hạn cho phép.

Bộ điều khiển trung tâm là nơi tiếp nhận tín hiệu từ cảm biến áp suất, cảm biến nhiệt độ, cảm biến độ ẩm và các thiết bị liên quan. Từ dữ liệu thu được, hệ thống có thể điều chỉnh quạt, van gió, thiết bị xử lý ẩm, dàn lạnh hoặc các thành phần trong AHU để duy trì trạng thái ổn định. Trong các phòng sạch yêu cầu cao, bộ điều khiển không chỉ vận hành theo giá trị cài đặt, mà còn cần phản ứng nhanh trước các thay đổi như mở cửa, thay đổi số lượng người trong phòng, thay lọc hoặc biến động tải nhiệt từ thiết bị sản xuất.

Hệ thống giám sát môi trường là lớp quản lý quan trọng giúp nhà máy theo dõi, ghi nhận và truy xuất dữ liệu vận hành. Hệ thống này có thể hiển thị các thông số như chênh áp, nhiệt độ, độ ẩm, trạng thái cảnh báo, lịch sử dao động và xu hướng thay đổi theo thời gian. Dữ liệu giám sát giúp đội kỹ thuật đánh giá tình trạng phòng sạch, phát hiện bất thường, phục vụ bảo trì và hỗ trợ quá trình nghiệm thu hoặc đánh giá lại hệ thống.

Trong thực tế vận hành, nếu áp suất bị mất cân bằng, luồng khí nhiễm bẩn có thể xâm nhập vào khu vực sản xuất. Nếu nhiệt độ không ổn định, thiết bị và vật liệu có thể hoạt động sai lệch. Nếu độ ẩm vượt ngoài giới hạn, nguy cơ tĩnh điện, lỗi bám dính hoặc suy giảm chất lượng sản phẩm có thể tăng lên. Vì vậy, nhóm thiết bị kiểm soát áp suất, nhiệt độ và độ ẩm không chỉ giúp phòng sạch đạt thông số thiết kế, mà còn duy trì sự ổn định cần thiết cho toàn bộ dây chuyền sản xuất chip.

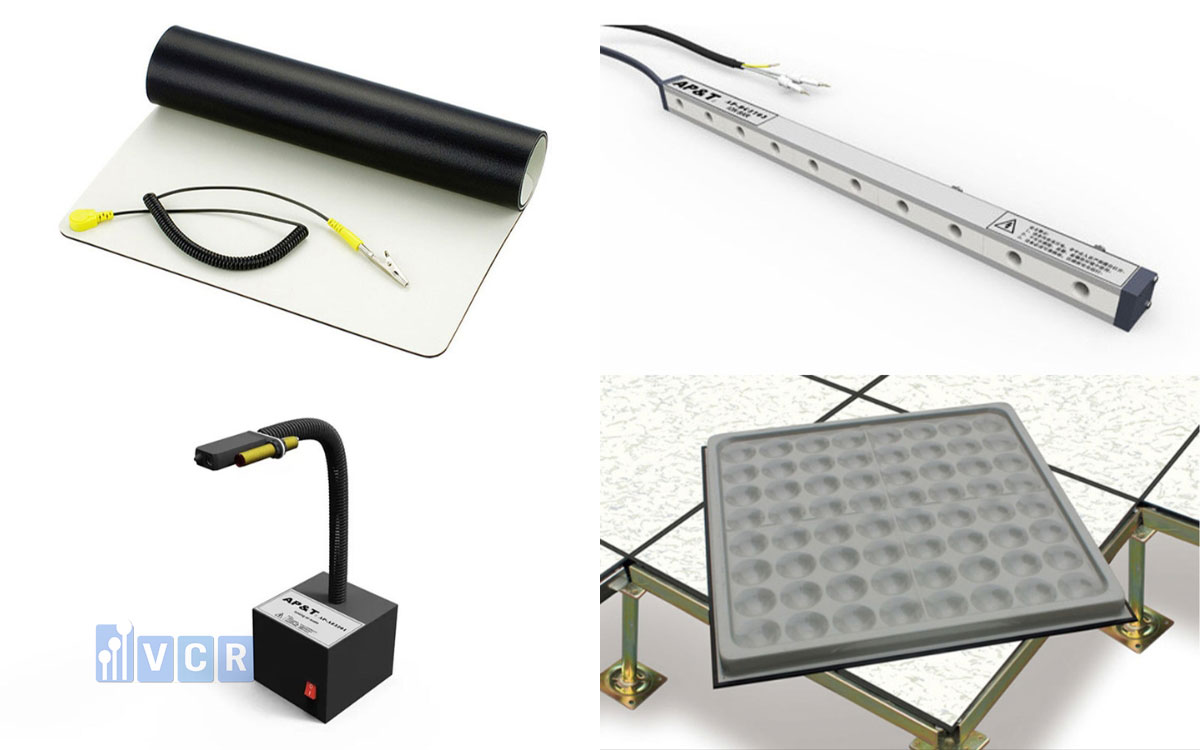

Nhóm thiết bị kiểm soát tĩnh điện trong sản xuất chip

Trong sản xuất chip, tĩnh điện là một trong những rủi ro nghiêm trọng nhất đối với wafer, vi mạch và linh kiện bán dẫn. ESD có thể xảy ra khi điện tích tích tụ trên cơ thể người, bề mặt vật liệu, bàn thao tác, dụng cụ hoặc thiết bị, sau đó phóng sang linh kiện nhạy cảm. Với các sản phẩm bán dẫn có cấu trúc rất nhỏ, một xung tĩnh điện dù rất ngắn cũng có thể làm hỏng mạch, gây lỗi tức thời hoặc tạo ra lỗi tiềm ẩn chỉ xuất hiện sau một thời gian sử dụng.

Khác với nhiều loại lỗi có thể nhìn thấy bằng mắt thường, hư hỏng do tĩnh điện thường khó phát hiện ngay trong quá trình thao tác. Một linh kiện có thể vẫn vượt qua kiểm tra ban đầu nhưng suy giảm độ ổn định, giảm tuổi thọ hoặc phát sinh lỗi khi đưa vào vận hành thực tế. Vì vậy, kiểm soát tĩnh điện trong nhà máy sản xuất chip không chỉ là yêu cầu bảo vệ sản phẩm, mà còn là điều kiện cần để duy trì chất lượng, độ tin cậy và tỷ lệ thành phẩm của toàn bộ dây chuyền.

Thiết bị thường được sử dụng trong khu vực thao tác là ionizer - thiết bị khử tĩnh điện bằng ion. Thiết bị này tạo ra các ion dương và ion âm để trung hòa điện tích trên bề mặt vật liệu, linh kiện hoặc khu vực làm việc. Thiết bị này đặc biệt hữu ích tại các vị trí mà việc nối đất trực tiếp không hiệu quả, chẳng hạn như bề mặt nhựa, khay đựng linh kiện, bao bì hoặc một số vật liệu cách điện. Tùy theo thiết kế khu vực, nhà máy có thể sử dụng ionizer dạng quạt, dạng treo, dạng súng thổi ion hoặc thanh khử tĩnh điện.

Thanh khử tĩnh điện thường được lắp tại các vị trí cố định trên dây chuyền, băng tải, khu vực đóng gói hoặc điểm thao tác vật liệu. Thiết bị này giúp trung hòa điện tích phát sinh do ma sát giữa vật liệu, bao bì và bề mặt tiếp xúc. Trong môi trường sản xuất chip, nơi linh kiện có độ nhạy cao, việc bố trí thanh khử tĩnh điện đúng vị trí giúp giảm nguy cơ phóng tĩnh điện trong quá trình di chuyển và xử lý sản phẩm.

bàn thao tác chống tĩnh điện là thiết bị quan trọng tại các khu vực lắp ráp, kiểm tra, sửa chữa hoặc xử lý linh kiện bán dẫn. Bề mặt bàn được thiết kế bằng vật liệu có khả năng phân tán điện tích, kết hợp với dây tiếp địa để đưa điện tích dư về hệ thống nối đất an toàn. Khi sử dụng bàn thao tác chống tĩnh điện, nhà máy cần kết hợp thêm thảm bàn ESD, khay đựng linh kiện ESD, dụng cụ chống tĩnh điện và quy trình thao tác phù hợp để tạo thành một vùng làm việc an toàn.

Sàn vinyl chống tĩnh điện, ghế ESD và vòng đeo tay ESD cũng là những thiết bị không thể thiếu trong hệ thống kiểm soát tĩnh điện. Sàn vinyl chống tĩnh điện giúp phân tán điện tích phát sinh từ quá trình di chuyển của nhân sự và xe đẩy. Ghế ESD giúp hạn chế tích điện khi người vận hành ngồi làm việc trong thời gian dài. Vòng đeo tay ESD được kết nối với điểm tiếp địa, giúp đưa điện tích trên cơ thể người về mức an toàn trước khi tiếp xúc với linh kiện nhạy cảm.

Quần áo phòng sạch chống tĩnh điện cũng giữ vai trò quan trọng vì con người là một trong những nguồn phát sinh tĩnh điện và hạt bụi lớn nhất trong phòng sạch. Trang phục chống tĩnh điện thường được tích hợp sợi dẫn điện hoặc vật liệu phân tán điện tích, giúp giảm nguy cơ tích tụ điện trên bề mặt quần áo. Khi kết hợp với giày phòng sạch ESD, găng tay phù hợp và quy trình thay đồ đúng chuẩn, nhà máy có thể giảm đáng kể nguy cơ nhiễm bẩn và phóng tĩnh điện từ nhân sự.

Tất cả các thiết bị trên chỉ phát huy hiệu quả khi được kết nối với hệ thống tiếp địa đúng kỹ thuật. Hệ thống tiếp địa là đường dẫn an toàn để điện tích dư được giải phóng, tránh tích tụ trên người, bàn thao tác, sàn, thiết bị hoặc linh kiện. Nếu hệ thống tiếp địa không đạt yêu cầu, các thiết bị chống tĩnh điện có thể chỉ mang tính hình thức và không bảo vệ được sản phẩm trong thực tế.

Kiểm soát tĩnh điện trong sản xuất chip vì vậy cần được nhìn nhận như một hệ thống đồng bộ, bao gồm thiết bị khử tĩnh điện, vật liệu chống tĩnh điện, trang phục, nội thất, quy trình thao tác và tiếp địa. Khi hệ thống này được thiết kế và vận hành đúng, nhà máy không chỉ bảo vệ wafer, vi mạch và linh kiện bán dẫn khỏi lỗi ESD, mà còn bảo vệ các thiết bị sản xuất có giá trị cao, giảm rủi ro dừng máy, giảm chi phí lỗi và nâng cao độ ổn định của toàn bộ dây chuyền.

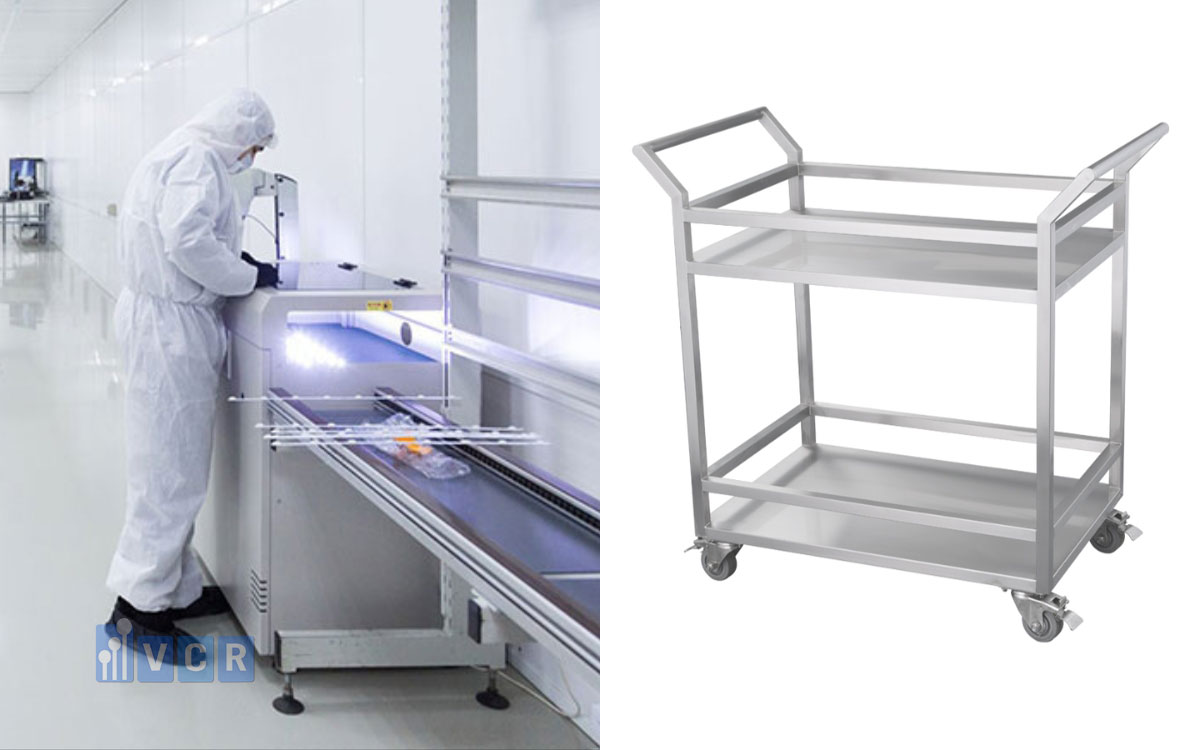

Nhóm thiết bị nội thất và thao tác trong phòng sạch sản xuất chip

Trong phòng sạch sản xuất chip, thiết bị nội thất và thiết bị thao tác không chỉ phục vụ nhu cầu làm việc của nhân sự, mà còn ảnh hưởng trực tiếp đến khả năng duy trì cấp sạch. Mỗi bề mặt đặt trong phòng sạch đều có thể trở thành nguồn phát sinh hạt, tích tụ bụi hoặc gây nhiễm bẩn nếu vật liệu và kết cấu không phù hợp. Vì vậy, các thiết bị như bàn inox phòng sạch, xe đẩy phòng sạch, kệ phòng sạch, tủ lưu trữ, ghế phòng sạch, bàn thao tác và tủ dụng cụ cần được lựa chọn theo tiêu chí riêng cho môi trường sản xuất bán dẫn.

Nội thất inox phòng sạch là nhóm thiết bị được sử dụng phổ biến nhờ đặc tính bền, chắc, ít phát sinh bụi và dễ vệ sinh. Inox có bề mặt nhẵn, hạn chế bám bẩn, chịu được quá trình lau chùi thường xuyên và có khả năng chống ăn mòn tốt hơn nhiều vật liệu thông thường. Trong môi trường sản xuất chip, nơi các hạt bụi nhỏ có thể ảnh hưởng đến wafer và vi mạch, việc dùng nội thất có bề mặt ổn định, không bong tróc, không rỉ sét và không phát sinh tạp chất là yêu cầu rất quan trọng.

Bàn inox phòng sạch và bàn thao tác phòng sạch thường được sử dụng tại các khu vực kiểm tra, phân loại, chuẩn bị dụng cụ, thao tác linh kiện hoặc hỗ trợ vận hành thiết bị sản xuất. Bàn cần có kết cấu chắc chắn, bề mặt phẳng, dễ lau sạch và phù hợp với quy trình thao tác của từng khu vực. Với một số công đoạn nhạy cảm, bàn thao tác có thể cần thêm tính năng chống tĩnh điện, tích hợp giá kệ, ổ cắm, đèn chiếu sáng, khay dụng cụ hoặc kết nối với hệ thống tiếp địa để đảm bảo an toàn cho linh kiện bán dẫn.

Xe đẩy phòng sạch được dùng để vận chuyển dụng cụ, vật tư, linh kiện hoặc khay sản phẩm giữa các khu vực trong phòng sạch. Khác với xe đẩy thông thường, xe đẩy phòng sạch cần có bề mặt nhẵn, bánh xe ít phát sinh bụi, kết cấu dễ vệ sinh và vật liệu phù hợp với cấp sạch yêu cầu. Nếu xe đẩy có bánh xe kém chất lượng, bề mặt bong tróc hoặc khó làm sạch, quá trình di chuyển có thể trở thành nguồn phát tán hạt trong phòng sạch.

Kệ phòng sạch, tủ lưu trữ và tủ dụng cụ giúp sắp xếp vật tư, linh kiện, thiết bị đo, dụng cụ thao tác và vật tư tiêu hao theo trật tự. Trong nhà máy sản xuất chip, việc lưu trữ đúng cách giúp giảm nguy cơ nhầm lẫn, nhiễm bẩn chéo và phát sinh bụi từ bao bì hoặc vật dụng không phù hợp. Các loại tủ và kệ nên có thiết kế kín hoặc bán kín tùy khu vực, bề mặt dễ vệ sinh, góc cạnh hạn chế tích bụi và kết cấu đủ chắc để sử dụng lâu dài trong môi trường vận hành liên tục.

Ghế phòng sạch cũng cần được lựa chọn kỹ vì nhân sự có thể ngồi thao tác trong thời gian dài tại khu vực kiểm tra, lắp ráp hoặc vận hành thiết bị. Ghế cần dùng vật liệu ít phát sinh bụi, dễ lau chùi, có độ bền cao và phù hợp với chiều cao bàn thao tác. Trong khu vực sản xuất linh kiện bán dẫn, ghế ESD có khả năng phân tán điện tích thường được ưu tiên để giảm nguy cơ tích tụ tĩnh điện trong quá trình làm việc.

Đối với nhà thầu và chủ đầu tư, lựa chọn thiết bị nội thất phòng sạch không nên chỉ dựa vào hình thức hoặc kích thước. Các tiêu chí quan trọng cần xem xét gồm độ bền vật liệu, khả năng vệ sinh, mức độ tương thích với cấp sạch, yêu cầu chống tĩnh điện, khả năng bố trí theo mặt bằng bố trí phòng sạch và sự thuận tiện cho bảo trì. Khi nội thất, xe đẩy, bàn thao tác và tủ dụng cụ được lựa chọn đúng, chúng không chỉ hỗ trợ vận hành hiệu quả mà còn góp phần duy trì môi trường sạch ổn định cho nhà máy sản xuất chip.

Nhóm thiết bị đo lường, kiểm tra và giám sát cấp sạch

Sau khi phòng sạch nhà máy sản xuất chip được thi công và đưa vào vận hành, việc đo lường, kiểm tra và giám sát cấp sạch là yêu cầu bắt buộc để xác nhận hệ thống có hoạt động đúng thiết kế hay không. Một phòng sạch không thể chỉ được đánh giá bằng cảm quan, bởi các hạt bụi siêu nhỏ, dao động luồng khí, sai lệch áp suất hoặc rò rỉ màng lọc thường không thể nhận biết bằng mắt thường. Vì vậy, nhóm thiết bị đo lường và kiểm tra đóng vai trò quan trọng trong nghiệm thu, vận hành, bảo trì và tái đánh giá định kỳ.

Thiết bị quan trọng đầu tiên là máy đếm hạt bụi. Thiết bị này dùng để đo nồng độ hạt trong không khí theo các kích thước hạt khác nhau, từ đó đánh giá phòng sạch có đáp ứng cấp sạch yêu cầu hay không. Trong nhà máy sản xuất chip, nơi wafer và vi mạch rất nhạy với hạt bụi, dữ liệu từ máy đếm hạt giúp đội vận hành xác định tình trạng thực tế của môi trường sản xuất. Nếu số lượng hạt vượt giới hạn, nhà máy có thể cần kiểm tra lại màng lọc, lưu lượng gió, luồng di chuyển nhân sự, quy trình vệ sinh hoặc nguồn phát sinh hạt bên trong phòng.

máy đo vận tốc gió được sử dụng để kiểm tra tốc độ luồng khí tại miệng cấp, FFU, HEPA Box hoặc các khu vực yêu cầu luồng khí một chiều. Vận tốc gió phù hợp giúp không khí sạch được phân phối đều, cuốn trôi hạt bụi và hạn chế vùng khí tù. Nếu vận tốc gió quá thấp, hạt bụi có thể tích tụ trong khu vực thao tác. Nếu vận tốc quá cao hoặc phân bố không đều, luồng khí có thể bị rối, làm phát tán hạt từ bề mặt, thiết bị hoặc người vận hành.

Bên cạnh vận tốc gió, máy đo lưu lượng gió giúp xác định tổng lượng khí cấp hoặc hồi tại từng khu vực. Đây là thông số quan trọng để đánh giá số lần trao đổi khí, khả năng duy trì áp suất và hiệu quả vận hành của hệ thống AHU, FFU hoặc đường ống gió. Trong quá trình nghiệm thu phòng sạch, lưu lượng gió thường được kiểm tra để đảm bảo hệ thống đạt đúng thông số thiết kế trước khi tiến hành đánh giá cấp sạch.

Máy đo nhiệt ẩm được sử dụng để theo dõi nhiệt độ và độ ẩm trong khu vực sản xuất. Với nhà máy sản xuất chip, nhiệt độ và độ ẩm không ổn định có thể ảnh hưởng đến thiết bị, vật liệu, tĩnh điện và một số công đoạn xử lý chính xác. Vì vậy, thiết bị đo nhiệt ẩm không chỉ phục vụ kiểm tra ban đầu, mà còn hỗ trợ vận hành hằng ngày và phát hiện sớm những dao động bất thường trong môi trường phòng sạch.

Thiết bị đo chênh áp giúp kiểm tra sự phân cấp áp suất giữa các phòng hoặc giữa phòng sạch với khu vực bên ngoài. Khi áp suất được duy trì đúng, dòng khí sẽ đi theo hướng mong muốn, từ khu vực sạch hơn sang khu vực ít sạch hơn, hạn chế không khí nhiễm bẩn xâm nhập ngược vào vùng sản xuất. Nếu chênh áp thấp bất thường, đội vận hành cần kiểm tra cửa, khe hở, lưu lượng gió cấp, lưu lượng gió hồi hoặc tình trạng tắc nghẽn của bộ lọc.

Kiểm tra rò rỉ màng lọc là bước quan trọng để xác nhận HEPA hoặc ULPA không bị rò rỉ tại màng lọc, khung lọc hoặc vị trí lắp đặt. Một màng lọc đạt hiệu suất cao nhưng lắp đặt không kín vẫn có thể khiến không khí chưa lọc đi vào phòng sạch. Đối với các khu vực nhạy cảm trong sản xuất chip, kiểm tra rò rỉ màng lọc giúp đảm bảo không khí cấp vào vùng sạch thực sự đi qua lớp lọc hiệu suất cao trước khi tiếp xúc với sản phẩm.

Thẩm định phòng sạch là quá trình tổng hợp nhiều phép đo như đếm hạt, đo vận tốc gió, đo lưu lượng, kiểm tra chênh áp, kiểm tra nhiệt ẩm, kiểm tra rò rỉ lọc và đánh giá hướng dòng khí. Kết quả thẩm định giúp chứng minh phòng sạch đáp ứng yêu cầu thiết kế, tiêu chuẩn vận hành và điều kiện sản xuất thực tế.

Ngoài các thiết bị đo cầm tay, hệ thống ghi nhận dữ liệu cũng ngày càng quan trọng trong nhà máy sản xuất chip. Hệ thống này giúp lưu lại thông số môi trường theo thời gian, phục vụ truy xuất dữ liệu, phân tích xu hướng, bảo trì dự đoán và đánh giá lại phòng sạch định kỳ. Khi dữ liệu đo lường được theo dõi liên tục, nhà máy có thể phát hiện sớm bất thường, giảm rủi ro dừng dây chuyền và duy trì cấp sạch ổn định trong suốt quá trình vận hành.

Xem thêm: Áp suất, rung động và nhiệt độ: Những “kẻ thù vô hình” của ngành chip

Tiêu chí lựa chọn thiết bị phòng sạch cho nhà máy sản xuất chip

Lựa chọn thiết bị phòng sạch cho nhà máy sản xuất chip cần được xem là một quyết định kỹ thuật, không chỉ là quyết định mua sắm. Mỗi thiết bị khi đưa vào phòng sạch đều có thể ảnh hưởng đến cấp sạch, luồng khí, nguy cơ phát sinh hạt, kiểm soát tĩnh điện và hiệu quả vận hành của toàn bộ dây chuyền. Vì vậy, chủ đầu tư và nhà thầu thi công phòng sạch cần đánh giá thiết bị dựa trên yêu cầu công nghệ, bản vẽ thiết kế, cấp sạch mục tiêu và điều kiện vận hành thực tế của nhà máy.

Tiêu chí đầu tiên là thiết bị phải phù hợp với cấp sạch yêu cầu. Mỗi khu vực trong nhà máy sản xuất chip có thể có cấp sạch khác nhau, từ khu vực phụ trợ, khu vực thay đồ, khu vực trung chuyển vật tư đến khu vực thao tác trực tiếp với wafer hoặc linh kiện bán dẫn. Các thiết bị như FFU, HEPA Box, bàn sạch, Pass Box hay Air Shower cần được lựa chọn theo cấp sạch thiết kế, lưu lượng gió, hiệu suất lọc và mức độ kiểm soát hạt cần đạt. Nếu thiết bị không đáp ứng cấp sạch, phòng sạch có thể không đạt yêu cầu khi nghiệm thu hoặc mất ổn định trong quá trình vận hành.

Tiêu chí thứ hai là sự phù hợp với mặt bằng bố trí nhà máy. Thiết bị phòng sạch cần được bố trí theo luồng di chuyển của con người, vật tư, dụng cụ và sản phẩm. Air Shower cần đặt tại lối vào nhân sự, Pass Box cần nằm ở vị trí trung chuyển hợp lý, FFU và HEPA Box cần phân bố theo khu vực cần cấp khí sạch, còn bàn ghế và xe đẩy phòng sạch phải phù hợp với không gian thao tác. Một thiết bị tốt nhưng đặt sai vị trí có thể làm gián đoạn luồng vận hành, gây giao cắt giữa vùng sạch và vùng chưa sạch hoặc tạo điểm tích tụ bụi trong phòng.

Vật liệu chế tạo thiết bị cũng là yếu tố quan trọng. Thiết bị dùng trong phòng sạch sản xuất chip nên có bề mặt nhẵn, ít phát sinh bụi, dễ vệ sinh, không bong tróc và có khả năng chống ăn mòn. Với các thiết bị nội thất như bàn inox, kệ inox, xe đẩy, tủ lưu trữ hoặc ghế phòng sạch, vật liệu cần chịu được quá trình lau chùi thường xuyên và không làm phát sinh tạp chất trong môi trường kiểm soát hạt nghiêm ngặt. Những chi tiết nhỏ như mép gấp, mối hàn, bánh xe, gioăng cửa hoặc tay nắm cũng cần được xem xét vì đều có thể ảnh hưởng đến khả năng vệ sinh và độ kín.

Khả năng chống tĩnh điện là tiêu chí đặc biệt quan trọng trong sản xuất chip. Các thiết bị tiếp xúc với linh kiện bán dẫn, wafer, khay chứa hoặc khu vực thao tác cần được đánh giá về khả năng phân tán điện tích, kết nối tiếp địa và tương thích với hệ thống ESD của nhà máy. Bàn thao tác, ghế, sàn, xe đẩy, quần áo phòng sạch và dụng cụ hỗ trợ nếu không có khả năng kiểm soát tĩnh điện phù hợp có thể làm tăng nguy cơ phóng tĩnh điện, gây lỗi linh kiện hoặc hư hỏng thiết bị sản xuất.

Độ bền, khả năng bảo trì và khả năng thay thế linh kiện cũng cần được tính toán từ đầu. Nhà máy sản xuất chip thường vận hành liên tục, vì vậy thiết bị phòng sạch cần có kết cấu ổn định, linh kiện dễ kiểm tra, dễ thay thế và không gây gián đoạn lớn khi bảo trì. Với các thiết bị như FFU, Air Shower, Pass Box, bàn sạch hoặc HEPA Box, cần quan tâm đến khả năng thay lọc, bảo trì quạt, kiểm tra đèn, khóa liên động, gioăng kín và hệ thống điều khiển. Thiết bị khó bảo trì có thể làm tăng thời gian dừng máy và chi phí vận hành.

Chứng chỉ kỹ thuật, tài liệu sản phẩm và kinh nghiệm của nhà cung cấp là cơ sở để nhà thầu và chủ đầu tư đánh giá độ tin cậy. Một thiết bị phòng sạch nên có thông số rõ ràng về vật liệu, kích thước, lưu lượng gió, hiệu suất lọc, độ ồn, điện áp, cấu tạo và điều kiện sử dụng. Bên cạnh đó, nhà cung cấp cần có kinh nghiệm với các dự án phòng sạch điện tử, bán dẫn, linh kiện chính xác hoặc các môi trường yêu cầu kiểm soát nhiễm bẩn nghiêm ngặt.

Trong bối cảnh đó, Thiết bị phòng sạch VCR có thể đóng vai trò là đơn vị cung cấp thiết bị phòng sạch cho các nhà thầu thi công phòng sạch, hỗ trợ tư vấn lựa chọn các nhóm thiết bị như Air Shower, Pass Box, FFU, HEPA Box, bàn sạch, bàn ghế inox phòng sạch và thiết bị phụ trợ theo yêu cầu dự án. Việc phối hợp sớm với đơn vị cung cấp giúp nhà thầu lựa chọn thiết bị phù hợp bản vẽ, cấp sạch, mặt bằng bố trí và tiêu chuẩn vận hành của nhà máy sản xuất chip, từ đó giảm rủi ro sai lệch khi thi công, nghiệm thu và đưa hệ thống vào sử dụng.

Lưu ý khi bố trí thiết bị phòng sạch trong nhà máy sản xuất chip

Trong nhà máy sản xuất chip, hiệu quả kiểm soát nhiễm bẩn không chỉ phụ thuộc vào chất lượng thiết bị mà còn phụ thuộc rất lớn vào cách bố trí thiết bị trong tổng thể mặt bằng bố trí phòng sạch. Một hệ thống sử dụng Air Shower, Pass Box, FFU, HEPA Box và khu vực thay đồ đạt chuẩn nhưng lắp đặt sai vị trí vẫn có thể làm luồng di chuyển bị rối, tăng giao cắt giữa vùng sạch và vùng chưa sạch, từ đó làm giảm hiệu quả kiểm soát hạt bụi và nhiễm bẩn.

Air Shower nên được bố trí tại lối vào nhân sự, sau khu vực thay đồ và trước khi vào vùng sạch chính. Nhân sự cần đi theo trình tự từ khu vực thường, vào phòng thay đồ phòng sạch, thay trang phục, kiểm tra trang phục, đi qua Air Shower rồi mới vào khu vực sản xuất. Nếu Air Shower đặt quá xa phòng thay đồ hoặc không nằm trên tuyến di chuyển bắt buộc, nhân sự có thể bỏ qua bước kiểm soát bụi trước khi vào phòng sạch.

Pass Box cần được đặt tại vị trí trung chuyển vật tư giữa hai khu vực có cấp sạch khác nhau. Thiết bị này nên phục vụ luồng chuyển hàng một chiều, hạn chế việc nhân sự mở cửa trực tiếp giữa vùng sạch và vùng chưa sạch. Khi bố trí Pass Box, cần tính đến chiều di chuyển của vật tư, vị trí thao tác, không gian mở cửa, quy trình làm sạch bao bì và khả năng tiếp cận để bảo trì.

FFU và HEPA Box cần được bố trí theo khu vực cần kiểm soát hạt, mật độ thiết bị sản xuất và hướng luồng khí mong muốn. Nếu phân bố FFU hoặc HEPA Box không đều, phòng có thể xuất hiện vùng khí tù, khu vực thiếu gió sạch hoặc dòng khí rối. Điều này đặc biệt bất lợi tại các vị trí thao tác với wafer, linh kiện bán dẫn hoặc dụng cụ nhạy cảm.

Phân vùng sạch cũng cần được thiết kế rõ ràng, từ khu vực phụ trợ, khu thay đồ, khu trung chuyển, khu sản xuất đến khu vực có cấp sạch cao hơn. Nguyên tắc quan trọng là hạn chế giao cắt giữa luồng người và luồng vật tư, giữa hàng sạch và hàng chưa sạch, giữa đường vào và đường ra. Càng ít giao cắt, nguy cơ nhiễm bẩn chéo càng thấp.

Ngoài ra, thiết bị phải được bố trí sao cho thuận tiện cho vận hành và bảo trì. Bộ lọc cần có không gian thay thế, FFU cần có lối tiếp cận kiểm tra, Pass Box và Air Shower cần dễ vệ sinh, còn khu vực thay đồ cần đủ rộng để nhân sự thao tác đúng quy trình. Với chủ đầu tư, kỹ sư dự án và nhà thầu thi công phòng sạch, bố trí thiết bị đúng ngay từ đầu sẽ giúp phòng sạch vận hành ổn định hơn, giảm lỗi phát sinh và duy trì hiệu quả kiểm soát nhiễm bẩn trong suốt vòng đời nhà máy.

FAQ - Câu hỏi thường gặp về thiết bị phòng sạch trong nhà máy sản xuất chip

• Nhà máy sản xuất chip cần những thiết bị phòng sạch cơ bản nào?

Nhà máy sản xuất chip cần nhiều nhóm thiết bị phòng sạch khác nhau để kiểm soát đồng thời bụi, luồng khí, tĩnh điện, áp suất, nhiệt độ, độ ẩm và quy trình ra vào khu vực sạch. Nhóm thiết bị cấp khí sạch thường gồm AHU, FFU, HEPA Box, bộ lọc HEPA, bộ lọc ULPA, lọc thô, lọc trung gian và lọc tinh. Đây là nhóm thiết bị giúp xử lý không khí, loại bỏ hạt bụi và duy trì cấp sạch cho khu vực sản xuất.

Bên cạnh đó, nhà máy cần nhóm thiết bị kiểm soát nhiễm bẩn trước khi vào phòng sạch như Air Shower, Pass Box, bàn sạch, thảm dính bụi, tủ giày, ghế thay giày và khu vực thay đồ phòng sạch. Với khu vực thao tác linh kiện bán dẫn, nhóm thiết bị kiểm soát tĩnh điện như ionizer, bàn thao tác chống tĩnh điện, ghế ESD, sàn vinyl chống tĩnh điện, vòng đeo tay ESD và hệ thống tiếp địa cũng rất quan trọng. Ngoài ra, nhà máy còn cần thiết bị đo lường, giám sát như máy đếm hạt bụi, máy đo vận tốc gió, thiết bị đo chênh áp, máy đo nhiệt ẩm và hệ thống ghi nhận dữ liệu để theo dõi tình trạng phòng sạch trong suốt quá trình vận hành.

• FFU và HEPA Box khác nhau như thế nào?

FFU là thiết bị có quạt riêng bên trong, thường được lắp trên trần phòng sạch để hút không khí từ khoang trần, đưa qua màng lọc HEPA hoặc ULPA rồi thổi khí sạch xuống khu vực sản xuất. FFU phù hợp với các khu vực cần cấp khí sạch trực tiếp, phân bố đều và có thể mở rộng linh hoạt theo từng vùng trong phòng sạch.

HEPA Box thường không có quạt tích hợp như FFU, mà được kết nối với hệ thống cấp gió trung tâm, chẳng hạn từ AHU hoặc hệ thống ống gió đã xử lý. Không khí sau khi đi qua đường ống sẽ được lọc tinh qua màng HEPA tại HEPA Box trước khi cấp vào phòng. Nói cách khác, FFU chủ động tạo luồng khí bằng quạt riêng, còn HEPA Box thường là điểm cấp khí sạch cuối của hệ thống điều hòa trung tâm hoặc hệ thống cấp khí đã xử lý.

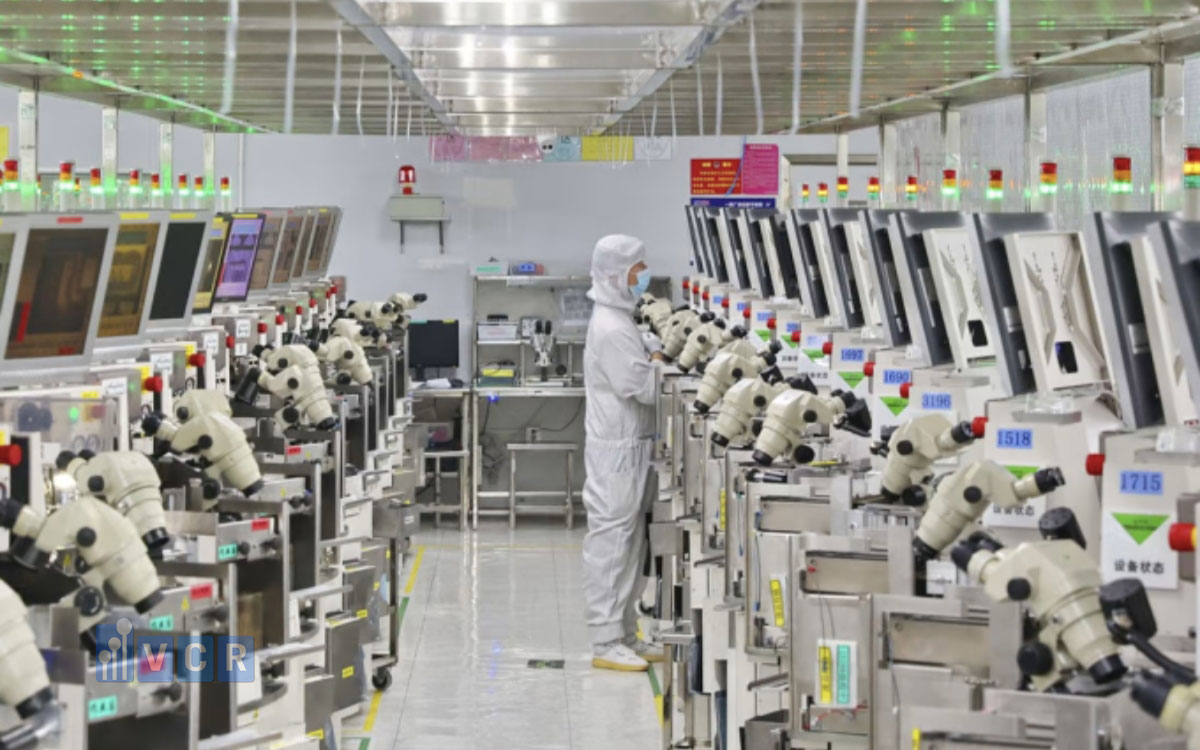

• Vì sao sản xuất chip cần kiểm soát tĩnh điện nghiêm ngặt?

Sản xuất chip cần kiểm soát tĩnh điện nghiêm ngặt vì linh kiện bán dẫn, wafer và vi mạch rất nhạy cảm với ESD. Một xung tĩnh điện nhỏ có thể làm hỏng cấu trúc mạch, gây lỗi sản phẩm hoặc tạo ra lỗi tiềm ẩn khó phát hiện trong quá trình kiểm tra ban đầu. Khi chip được sử dụng trong thiết bị điện tử, lỗi tiềm ẩn này có thể làm giảm độ ổn định, giảm tuổi thọ hoặc gây hỏng bất thường.

Tĩnh điện có thể phát sinh từ cơ thể người, quần áo, ghế ngồi, mặt bàn, sàn, dụng cụ, bao bì hoặc quá trình ma sát khi di chuyển vật tư. Vì vậy, nhà máy sản xuất chip cần sử dụng đồng bộ các giải pháp như quần áo phòng sạch chống tĩnh điện, vòng đeo tay ESD, bàn thao tác chống tĩnh điện, ghế ESD, sàn chống tĩnh điện, ionizer và hệ thống tiếp địa. Kiểm soát tĩnh điện không chỉ bảo vệ sản phẩm mà còn bảo vệ thiết bị sản xuất, thiết bị đo kiểm và dây chuyền có giá trị cao.

• Air Shower có bắt buộc trong phòng sạch sản xuất chip không?

Air Shower thường được xem là thiết bị rất quan trọng tại lối vào phòng sạch sản xuất chip. Thiết bị này dùng luồng khí sạch tốc độ cao để thổi bụi bám trên bề mặt quần áo, tóc, giày và trang phục phòng sạch của người vận hành trước khi họ bước vào khu vực sản xuất. Vì con người là một trong những nguồn phát sinh hạt bụi lớn nhất trong phòng sạch, Air Shower giúp giảm đáng kể nguy cơ đưa bụi từ bên ngoài vào vùng sạch.

Việc Air Shower có bắt buộc hay không phụ thuộc vào cấp sạch, tiêu chuẩn thiết kế, quy trình vận hành và yêu cầu kiểm soát nhiễm bẩn của từng nhà máy. Tuy nhiên, với các khu vực sản xuất chip, linh kiện điện tử chính xác hoặc bán dẫn, Air Shower thường được khuyến nghị bố trí tại lối vào nhân sự để tăng hiệu quả kiểm soát hạt trước khi vào phòng sạch.

• Nhà thầu thi công phòng sạch nên chọn thiết bị theo tiêu chí nào?

Nhà thầu thi công phòng sạch nên chọn thiết bị dựa trên cấp sạch yêu cầu, bản vẽ thiết kế, mặt bằng bố trí nhà máy, luồng di chuyển nhân sự, luồng vật tư và điều kiện vận hành thực tế. Thiết bị cần phù hợp với cấp sạch mục tiêu, có vật liệu ít phát sinh bụi, bề mặt nhẵn, dễ vệ sinh, độ kín tốt và khả năng chống tĩnh điện nếu sử dụng trong khu vực thao tác linh kiện bán dẫn.

Ngoài thông số kỹ thuật, nhà thầu cũng cần quan tâm đến khả năng bảo trì, khả năng thay thế linh kiện, tài liệu kỹ thuật, chứng chỉ liên quan, tiến độ cung ứng và kinh nghiệm của đơn vị cung cấp. Với các thiết bị như FFU, HEPA Box, Air Shower, Pass Box hoặc bàn sạch, cần kiểm tra kỹ lưu lượng gió, hiệu suất lọc, cấu tạo, hệ thống điều khiển, khóa liên động, độ ồn và khả năng vận hành ổn định sau khi lắp đặt.

• Thiết bị phòng sạch VCR có phù hợp cung cấp cho dự án nhà máy điện tử, bán dẫn không?

Thiết bị phòng sạch VCR cung cấp nhiều nhóm thiết bị phòng sạch phục vụ các nhà thầu thi công phòng sạch, trong đó có các hạng mục thường dùng cho nhà máy điện tử, linh kiện, bán dẫn và sản xuất chip. Các nhóm thiết bị có thể bao gồm Air Shower, Pass Box, FFU, HEPA Box, bàn sạch, bàn ghế inox phòng sạch, tủ giày, tủ để đồ, xe đẩy phòng sạch và các thiết bị phụ trợ khác.

Tuy nhiên, lựa chọn thiết bị cụ thể cần dựa trên cấp sạch yêu cầu, bản vẽ thiết kế, mặt bằng bố trí phòng sạch, tiêu chuẩn kỹ thuật và đặc thù công đoạn sản xuất của từng dự án. Với vai trò là đơn vị cung cấp thiết bị phòng sạch cho nhà thầu thi công, VCR có thể hỗ trợ tư vấn cấu hình thiết bị phù hợp để đồng bộ với yêu cầu thiết kế, quá trình thi công và mục tiêu vận hành của nhà máy.

Việc lựa chọn thiết bị phòng sạch cho nhà máy sản xuất chip không nên chỉ dừng lại ở danh sách sản phẩm cần mua, mà cần được xem xét trong tổng thể thiết kế, cấp sạch, luồng di chuyển, yêu cầu kiểm soát hạt, kiểm soát tĩnh điện và điều kiện vận hành lâu dài. Với các dự án bán dẫn, điện tử chính xác và linh kiện công nghệ cao, một thiết bị phù hợp ngay từ đầu có thể giúp giảm rủi ro sai lệch khi thi công, hạn chế phát sinh trong nghiệm thu và hỗ trợ nhà máy duy trì môi trường sản xuất ổn định sau khi đi vào hoạt động.

Nếu bạn là chủ đầu tư, tổng thầu cơ điện, nhà thầu thi công phòng sạch hoặc đơn vị thiết kế đang cần lựa chọn thiết bị cho nhà máy sản xuất chip, hãy bắt đầu từ các yêu cầu kỹ thuật cốt lõi: khu vực nào cần cấp sạch cao, khu vực nào cần kiểm soát tĩnh điện, vị trí nào cần Air Shower, Pass Box, FFU, HEPA Box, bàn sạch, bàn thao tác, tủ lưu trữ hoặc thiết bị phụ trợ. Khi các hạng mục này được xác định đúng theo mặt bằng bố trí và quy trình sản xuất, hệ thống phòng sạch sẽ vận hành đồng bộ hơn, dễ bảo trì hơn và phù hợp hơn với mục tiêu kiểm soát nhiễm bẩn.

Thiết bị phòng sạch VCR là đơn vị cung cấp thiết bị phòng sạch cho các nhà thầu thi công phòng sạch, với các nhóm sản phẩm thường dùng trong nhà máy điện tử, bán dẫn, sản xuất chip và linh kiện chính xác như Air Shower, Pass Box, FFU, HEPA Box, bàn sạch, bàn ghế inox phòng sạch, tủ giày, tủ để đồ, xe đẩy phòng sạch và các thiết bị phụ trợ theo yêu cầu dự án.

Liên hệ Thiết bị phòng sạch VCR để được tư vấn lựa chọn thiết bị phù hợp với bản vẽ thiết kế, cấp sạch mục tiêu, quy trình vận hành và tiêu chuẩn kỹ thuật của nhà máy. Một giải pháp thiết bị được lựa chọn đúng ngay từ giai đoạn đầu sẽ giúp dự án phòng sạch sản xuất chip tối ưu hơn về thi công, nghiệm thu, vận hành và kiểm soát chất lượng lâu dài.
