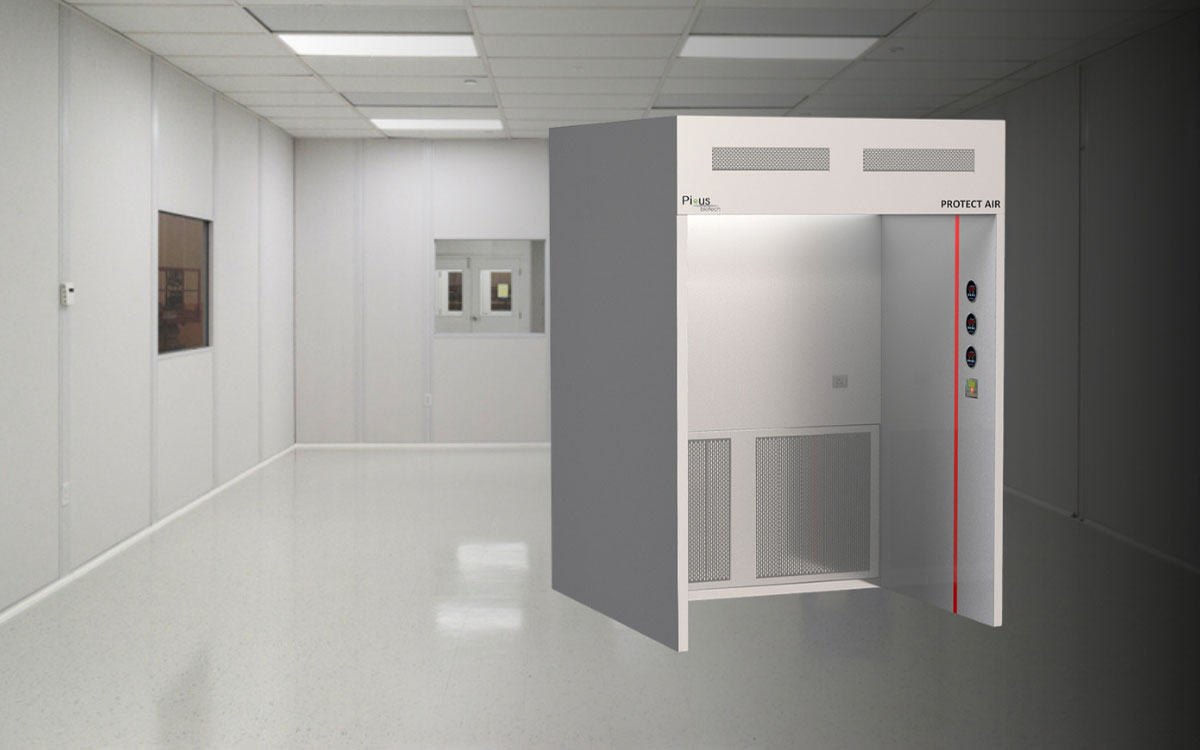

RLAF là gì? Cấu tạo, nguyên lý hoạt động và ứng dụng trong phòng sạch

Bài viết của Thiết bị phòng sạch VCR sẽ giúp bạn hiểu RLAF là gì, cấu tạo, nguyên lý hoạt động, điểm khác biệt so với LAF và Dispensing Booth, cùng các lưu ý khi lựa chọn, kiểm tra, nghiệm thu và bảo trì RLAF trong dự án phòng sạch.

Vì sao RLAF quan trọng trong hệ thống phòng sạch?

Trong phòng sạch, việc kiểm soát ô nhiễm không chỉ dừng lại ở việc cấp khí sạch vào phòng và duy trì cấp sạch theo thiết kế. Trên thực tế, nhiều rủi ro phát sinh ngay tại điểm thao tác, nơi người vận hành mở bao nguyên liệu, cân chia bột, lấy mẫu, xử lý hoạt chất, thao tác với hóa chất hoặc làm việc với những vật liệu có khả năng phát tán hạt. Những điểm này thường tạo ra bụi mịn, hạt lơ lửng hoặc tác nhân ô nhiễm ngay trong vùng làm việc. Nếu chỉ dựa vào hệ thống HVAC tổng thể, việc kiểm soát tại nguồn có thể không đủ hiệu quả.

HVAC trong phòng sạch có nhiệm vụ kiểm soát nhiệt độ, độ ẩm, áp suất, lưu lượng gió, số lần trao đổi khí và mức độ sạch chung của phòng. Tuy nhiên, HVAC xử lý môi trường tổng thể, không phải lúc nào cũng đủ để kiểm soát một điểm phát sinh bụi cục bộ. Khi bụi phát sinh ngay tại bàn thao tác, khu cân, khu lấy mẫu hoặc khu xử lý hoạt chất, cần có một thiết bị kiểm soát luồng khí tại chỗ.

RLAF xuất hiện trong bối cảnh đó như một giải pháp kiểm soát ô nhiễm cục bộ. Thiết bị này giúp định hướng dòng khí trong vùng thao tác, thu hồi không khí mang bụi hoặc hạt phát sinh, đưa qua hệ thống lọc và hạn chế tác nhân ô nhiễm lan ra khu vực xung quanh. Với những quy trình có nguy cơ phát tán từ bên trong vùng thao tác ra bên ngoài, RLAF giúp giảm rủi ro cho người vận hành và môi trường phòng sạch.

Điểm quan trọng của RLAF là nó không chỉ tạo ra khí sạch, mà còn kiểm soát hướng di chuyển của bụi. Trong một số tình huống, việc cấp khí sạch từ trên xuống để bảo vệ sản phẩm là chưa đủ. Nhà máy còn cần kiểm soát bụi hoặc hoạt chất phát sinh từ chính quá trình thao tác. Nếu bụi này lan ra ngoài, nó có thể gây nhiễm chéo, bám lên thiết bị, ảnh hưởng đến phòng liền kề hoặc tạo rủi ro phơi nhiễm cho người vận hành.

Vì vậy, RLAF có vai trò đặc biệt trong chiến lược kiểm soát ô nhiễm. Thiết bị này phù hợp với các khu vực cần kiểm soát bụi tại vùng thao tác, nhất là trong nhà máy dược phẩm, mỹ phẩm, thực phẩm chức năng, hóa chất và phòng thí nghiệm có yêu cầu kiểm soát hạt hoặc tác nhân phát tán.

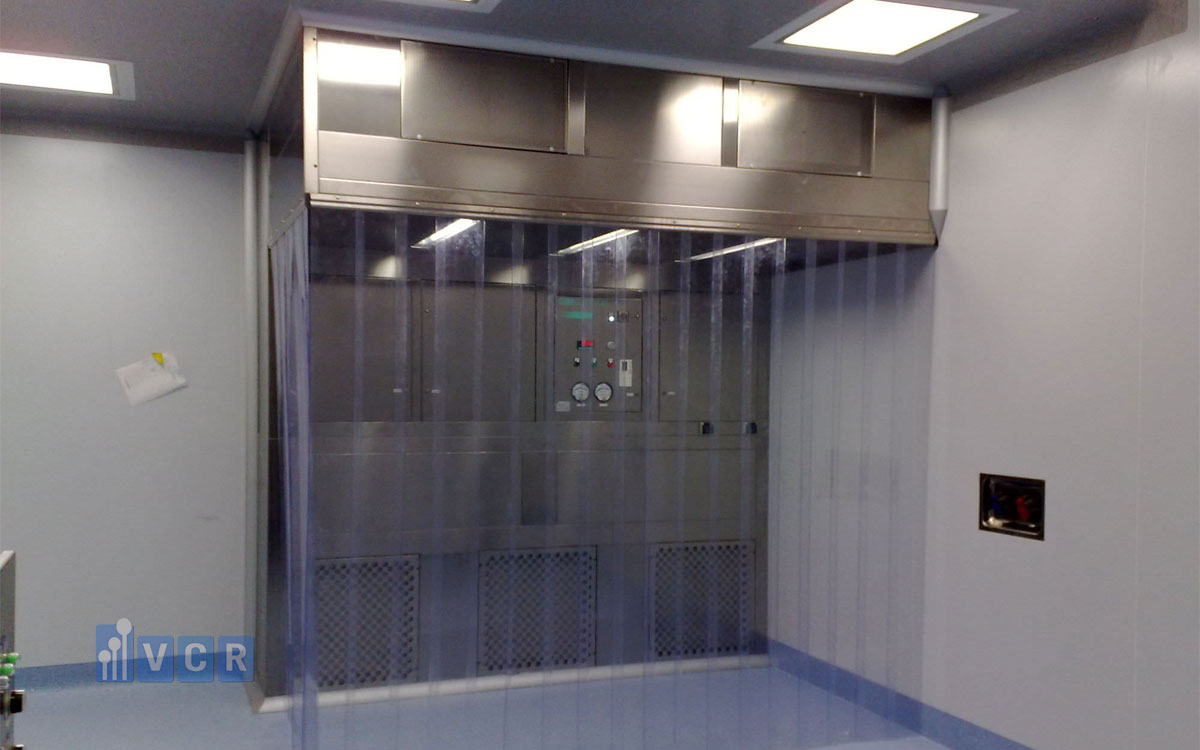

RLAF là gì?

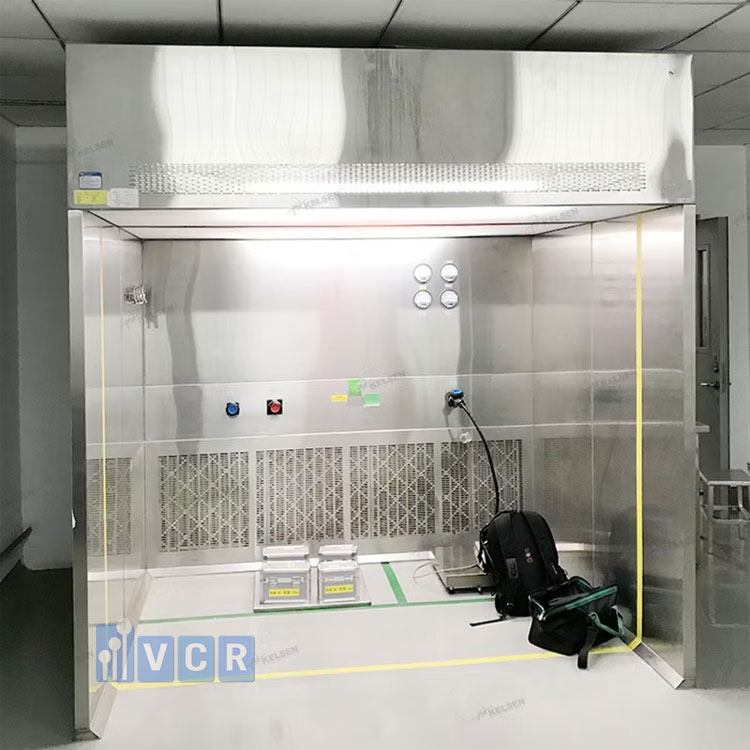

RLAF là viết tắt của Reverse Laminar Air Flow, là thiết bị dòng khí tầng ngược hoặc buồng dòng khí tầng ngược. Thiết bị tạo luồng khí được kiểm soát theo hướng tương đối ổn định, hạn chế nhiễu loạn và giúp định hướng sự di chuyển của không khí trong vùng thao tác.
Trong bối cảnh phòng sạch, RLAF thường được hiểu là thiết bị tạo một vùng thao tác có luồng khí được hút hoặc thu hồi về hệ thống lọc, nhằm hạn chế bụi, hạt hoặc tác nhân ô nhiễm phát tán ra bên ngoài. Nếu LAF thông thường thường được nhắc đến với vai trò cấp khí sạch để bảo vệ sản phẩm, thì RLAF nhấn mạnh nhiều hơn đến hướng thu hồi hoặc kiểm soát phát tán từ vùng thao tác.

Nói đơn giản, RLAF không chỉ là thiết bị thổi khí. Thiết bị này được thiết kế để kiểm soát cách không khí di chuyển quanh vùng thao tác. Khi người vận hành làm việc với bột, mẫu, hóa chất hoặc hoạt chất có khả năng phát sinh bụi, RLAF giúp không khí mang hạt được hút về đúng hướng, đi qua hệ thống lọc và không lan tự do ra môi trường xung quanh.

Trong một số tài liệu hoặc dự án, RLAF có thể được hiểu gần với các thiết bị kiểm soát bụi cục bộ như buồng thao tác, buồng cân, buồng lấy mẫu hoặc thiết bị kiểm soát phát tán. Tuy nhiên, cần phân biệt rằng RLAF thiên về nguyên lý dòng khí tầng ngược, còn tên gọi thiết bị cụ thể có thể thay đổi tùy ứng dụng. Có nơi gọi là RLAF, có nơi gọi là Reverse Laminar Flow Unit, có nơi thiết kế dưới dạng buồng thao tác cục bộ.

Điểm cốt lõi của RLAF là kiểm soát hướng di chuyển của không khí và bụi trong vùng làm việc. Thiết bị này giúp giảm nguy cơ bụi hoặc tác nhân ô nhiễm bay ra ngoài vùng thao tác, đồng thời hỗ trợ duy trì điều kiện làm việc ổn định hơn. Vì vậy, khi hỏi “RLAF là gì?”, câu trả lời phù hợp nhất là: RLAF là thiết bị dòng khí tầng ngược dùng trong phòng sạch để kiểm soát bụi, hạt và tác nhân ô nhiễm tại vùng thao tác thông qua cơ chế thu hồi, lọc và định hướng luồng khí.

RLAF dùng để làm gì trong phòng sạch?

RLAF được sử dụng để kiểm soát bụi, hạt lơ lửng, hoạt chất hoặc tác nhân ô nhiễm phát sinh trong quá trình thao tác. Trong nhiều quy trình sản xuất, nguồn ô nhiễm không chỉ đến từ môi trường bên ngoài, mà đến từ chính hoạt động bên trong phòng sạch. Khi người vận hành mở bao nguyên liệu, cân bột, lấy mẫu, chia nhỏ vật liệu, xử lý hóa chất hoặc thao tác với hoạt chất, bụi và hạt có thể phát sinh ngay tại vùng làm việc. RLAF giúp kiểm soát rủi ro này bằng cách thu hồi dòng khí mang bụi về hệ thống lọc.

Mục đích quan trọng đầu tiên của RLAF là giảm bụi phát tán ra môi trường xung quanh. Nếu bụi phát sinh tại vùng thao tác không được thu hồi kịp thời, nó có thể lan sang khu vực khác, bám lên thiết bị, sàn, tường, xe đẩy hoặc trang phục người vận hành. Trong phòng sạch, lượng bụi này không chỉ gây mất vệ sinh mà còn có thể trở thành nguồn nhiễm chéo. Nhiễm chéo là hiện tượng bụi, hoạt chất, vi sinh, tạp chất hoặc thành phần từ một quy trình, một sản phẩm hoặc một khu vực chuyển sang quy trình, sản phẩm hoặc khu vực khác.

Mục đích thứ hai của RLAF là hỗ trợ bảo vệ người vận hành. Với một số nguyên liệu dạng bột, hoạt chất, hóa chất hoặc mẫu có nguy cơ kích ứng, có mùi hoặc cần kiểm soát nghiêm ngặt, người vận hành có thể bị phơi nhiễm nếu bụi bay ngược về vùng hô hấp. RLAF giúp thu hồi không khí mang bụi về hệ thống lọc, từ đó giảm khả năng tác nhân ô nhiễm lan rộng trong vùng làm việc.

Mục đích thứ ba là hỗ trợ duy trì điều kiện thao tác ổn định. Trong những khu vực cần kiểm soát hạt, việc có một thiết bị điều hướng luồng khí tại vùng thao tác giúp giảm phụ thuộc hoàn toàn vào hệ thống phòng tổng thể. RLAF có thể tạo một vùng làm việc được kiểm soát tốt hơn, nhất là tại các vị trí có thao tác ngắn nhưng rủi ro phát tán cao.

RLAF thường được cân nhắc trong các tình huống như cân chia nguyên liệu dạng bột, lấy mẫu nguyên liệu, thao tác với hoạt chất, chuẩn bị hóa chất, kiểm tra mẫu, xử lý vật liệu dễ phát tán hoặc các công đoạn có nguy cơ tạo hạt lơ lửng. Thao tác với bột hoặc xử lý vật liệu dạng bột là nhóm thao tác rất phù hợp để xem xét RLAF nếu mục tiêu là kiểm soát phát tán và bảo vệ người vận hành.

Tóm lại, RLAF được dùng khi nhà máy cần kiểm soát bụi tại vùng thao tác, giảm rủi ro lan truyền ô nhiễm và hỗ trợ an toàn vận hành. Thiết bị này đặc biệt hữu ích trong những điểm mà bụi hoặc tác nhân ô nhiễm có xu hướng phát tán từ khu vực thao tác ra môi trường xung quanh.

Cấu tạo cơ bản của RLAF gồm những bộ phận nào?

Cấu tạo RLAF có thể thay đổi tùy theo ứng dụng, kích thước, mức độ kiểm soát và yêu cầu của từng dự án phòng sạch. Tuy nhiên, một thiết bị RLAF cơ bản thường gồm các bộ phận chính như thân thiết bị, khoang thao tác, hệ thống quạt, hệ thống lọc, lọc HEPA, pre-filter, đèn chiếu sáng, đồng hồ chênh áp, bảng điều khiển và các chi tiết hỗ trợ vận hành, bảo trì.

Thân thiết bị là phần khung chính tạo nên kết cấu của RLAF. Vật liệu thường được lựa chọn theo yêu cầu vệ sinh và môi trường sử dụng. Trong phòng sạch, inox thường được ưu tiên vì bề mặt nhẵn, dễ vệ sinh, ít bám bụi và có độ bền tốt. Inox, trong thực tế tại Việt Nam thường gọi là inox. Với những khu vực yêu cầu cao về vệ sinh, bề mặt thiết bị cần hạn chế khe hở, góc chết và vị trí khó làm sạch.

Khoang thao tác là nơi người vận hành thực hiện công việc như cân chia, lấy mẫu, xử lý bột, thao tác với hoạt chất hoặc chuẩn bị vật liệu. Kích thước khoang thao tác phải phù hợp với quy trình thực tế, bao gồm không gian đặt dụng cụ, cân, khay, thùng chứa, bao nguyên liệu và khoảng thao tác cho người vận hành. Nếu khoang quá nhỏ, người vận hành dễ đặt vật cản che luồng khí. Nếu quá lớn nhưng lưu lượng gió không đủ, hiệu quả kiểm soát có thể giảm.

Hệ thống quạt tạo lực hút, lực đẩy hoặc tuần hoàn khí trong thiết bị. Quạt giúp hình thành hướng di chuyển của không khí, đưa khí mang bụi về khu vực lọc và duy trì luồng khí trong vùng thao tác. Nếu quạt không phù hợp, lưu lượng gió có thể không đạt, độ ồn tăng hoặc hiệu quả kiểm soát hạt không ổn định.

Hệ thống lọc là thành phần quan trọng của RLAF. Pre-filter là lọc sơ cấp hoặc lọc thô, có nhiệm vụ giữ lại bụi lớn, xơ sợi và tạp chất thô. Một số cấu hình có thể thêm lọc trung gian để giảm tải cho lọc cuối. Lọc HEPA dùng để giữ lại các hạt bụi mịn trong dòng khí. Đây là bộ phận ảnh hưởng trực tiếp đến chất lượng khí sau lọc.

Đồng hồ chênh áp dùng để theo dõi tình trạng của bộ lọc thông qua sự chênh lệch áp suất trước và sau lọc. Khi lọc bị bẩn hoặc tắc, chênh áp thường tăng. Bảng điều khiển, dùng để bật tắt thiết bị, điều chỉnh chế độ, theo dõi trạng thái vận hành hoặc hiển thị thông số tùy thiết kế.
Ngoài ra, RLAF có thể có đèn chiếu sáng, ổ cắm, cửa thao tác, màn chắn, cảm biến, cổng kiểm tra lọc, bánh xe hoặc chân tăng chỉnh tùy cấu hình. Mỗi bộ phận không tồn tại độc lập, mà cùng tạo nên một hệ thống kiểm soát luồng khí cục bộ cho vùng thao tác.

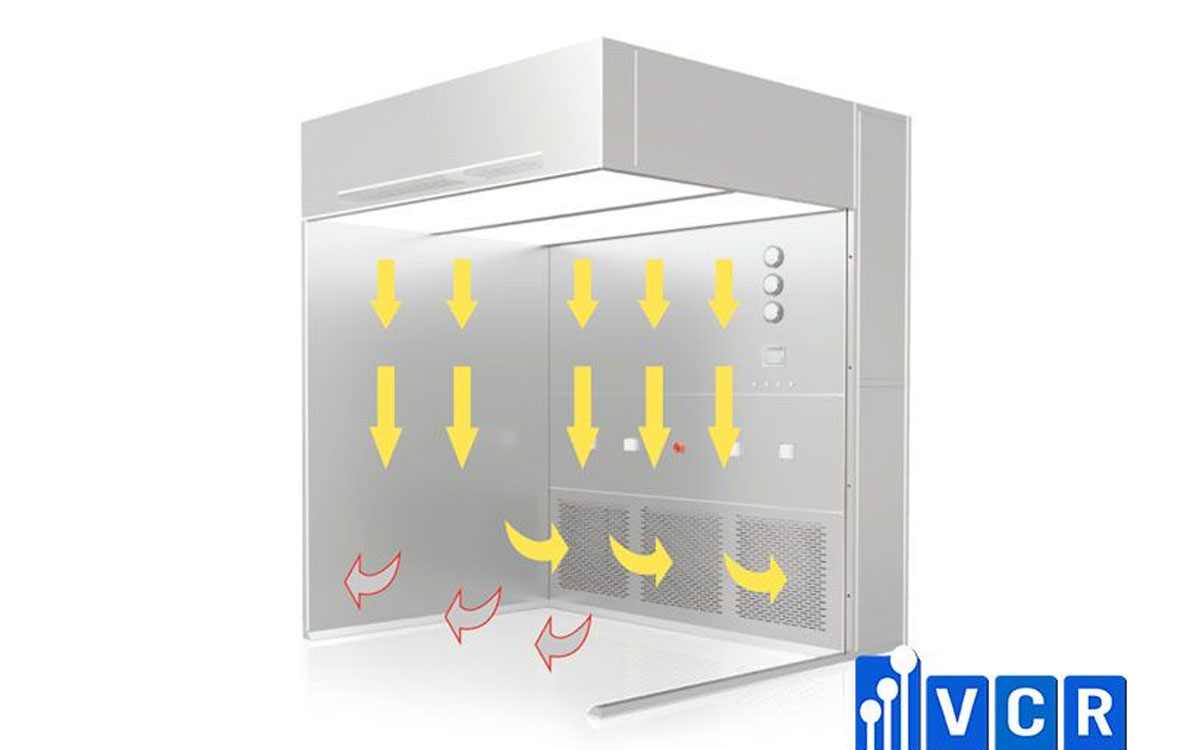

Hệ thống lọc trong RLAF hoạt động như thế nào?

Hệ thống lọc trong RLAF có nhiệm vụ xử lý không khí mang bụi, hạt hoặc tác nhân ô nhiễm phát sinh trong vùng thao tác. Khi thiết bị vận hành, không khí trong khu vực làm việc được định hướng về khu hồi gió hoặc vùng hút. Dòng khí này có thể mang theo bụi bột, hạt lơ lửng, tạp chất hoặc các thành phần phát sinh từ quá trình thao tác. Sau đó, không khí đi qua các cấp lọc trước khi được xử lý, tuần hoàn hoặc cấp lại tùy theo thiết kế của thiết bị.

Thông thường, cấp lọc đầu tiên là pre-filter. Bộ phận này giữ lại các hạt bụi lớn, xơ sợi và tạp chất có kích thước lớn hơn. Vai trò của lọc thô là giảm tải cho các cấp lọc phía sau. Nếu không có lọc thô, lọc HEPA có thể nhanh bị bẩn và tăng chênh áp trong thời gian ngắn.
Một số hệ thống RLAF có thêm lọc trung gian. Lọc trung gian tiếp tục giữ lại các hạt nhỏ hơn trước khi không khí đi đến lọc HEPA. Cách bố trí nhiều cấp lọc giúp tăng độ ổn định của hệ thống, giảm tốc độ bám bụi lên lọc cuối và kéo dài thời gian sử dụng hợp lý của lọc HEPA.

Lọc HEPA là bộ phận quan trọng trong hệ thống lọc của RLAF. Trong phòng sạch, lọc HEPA được sử dụng để giữ lại các hạt bụi mịn trong không khí. HEPA H13 và HEPA H14 là hai cấp lọc hiệu suất cao thường gặp trong môi trường cần kiểm soát hạt nghiêm ngặt. H14 thường có hiệu suất lọc cao hơn H13, nhưng không phải mọi RLAF đều bắt buộc phải dùng H14. Việc lựa chọn cấp lọc phải dựa trên yêu cầu cấp sạch, loại bụi hoặc tác nhân cần kiểm soát và tiêu chí nghiệm thu của dự án.

Hiệu quả của hệ thống lọc không chỉ phụ thuộc vào cấp lọc. Độ kín của khung lọc, chất lượng gioăng, lưu lượng gió, tốc độ gió, trạng thái quạt và cách vận hành đều ảnh hưởng đến kết quả thực tế. Nếu lọc lắp không kín, không khí có thể đi vòng qua lọc thay vì đi xuyên qua vật liệu lọc. Nếu lưu lượng gió không phù hợp, bụi có thể không được thu hồi hiệu quả. Nếu vị trí hồi gió bị che khuất, hệ thống lọc dù tốt vẫn khó phát huy đầy đủ vai trò.
Vì vậy, khi đánh giá hệ thống lọc RLAF, không nên chỉ hỏi dùng HEPA H13 hay H14. Cần xem toàn bộ cấu hình lọc, đường khí, chênh áp, độ kín, tần suất thao tác, lượng bụi phát sinh và yêu cầu nghiệm thu. Một hệ thống lọc tốt là hệ thống phù hợp với rủi ro thực tế của vùng thao tác.

Nguyên lý hoạt động của RLAF

Nguyên lý hoạt động của RLAF dựa trên sự kiểm soát hướng di chuyển của luồng khí trong vùng thao tác. Khi thiết bị vận hành, hệ thống quạt tạo ra luồng khí có kiểm soát trong khoang làm việc. Không khí mang bụi, hạt hoặc tác nhân ô nhiễm phát sinh từ quá trình thao tác được hút về khu vực hồi gió hoặc vùng thu hồi. Sau đó, dòng khí này đi qua hệ thống lọc trước khi được tuần hoàn lại, xử lý hoặc thải ra ngoài tùy theo thiết kế.

Reverse Laminar Air Flow là dòng khí tầng ngược. Từ “ngược” ở đây cần được hiểu theo cơ chế kiểm soát khí khác với dòng khí tầng thông thường. Với LAF truyền thống, khí sạch thường được cấp theo một hướng ổn định để bảo vệ sản phẩm hoặc mẫu trong vùng thao tác. Với RLAF, trọng tâm không chỉ là cấp khí sạch mà là thu hồi và định hướng không khí mang bụi từ vùng thao tác để giảm phát tán ra môi trường xung quanh.

Khi người vận hành thao tác với bột hoặc vật liệu dễ phát tán, bụi có thể xuất hiện ngay tại bề mặt làm việc. Nếu không được kiểm soát, bụi sẽ đi theo chuyển động tự nhiên của không khí, theo chuyển động tay của người vận hành hoặc theo dòng gió từ môi trường xung quanh. RLAF làm thay đổi tình huống này bằng cách tạo một trường khí có kiểm soát. Dòng khí không để bụi lan tự do, mà hướng bụi về vùng thu hồi.

Trong một thiết kế RLAF, khí cấp và khí hồi cần được phối hợp hợp lý. Khí cấp giúp duy trì vùng thao tác ổn định, trong khi khí hồi thu gom không khí mang bụi. Nếu chỉ có hút mà không có cấp khí phù hợp, vùng thao tác có thể bị rối khí hoặc không ổn định. Nếu chỉ có cấp khí mà không thu hồi đúng, bụi có thể bị đẩy ra ngoài thay vì được kiểm soát.

RLAF không đơn thuần là thiết bị hút khí. Nếu chỉ hút mạnh mà không kiểm soát hướng khí, bụi có thể bị kéo theo các hướng không mong muốn hoặc tạo xoáy trong vùng thao tác. RLAF cũng không đơn thuần là thiết bị thổi khí. Nếu thổi khí không đúng hướng hoặc tốc độ quá cao, bụi có thể bị phát tán nhiều hơn. Hiệu quả của RLAF nằm ở sự phối hợp giữa cấp khí, hút khí, hồi khí, lọc khí và thiết kế vùng thao tác.

Trong vận hành thực tế, các yếu tố như tốc độ gió, lưu lượng gió, vị trí hồi gió, độ kín của lọc, vị trí đặt vật dụng và thao tác của người vận hành đều ảnh hưởng đến hiệu quả. Nếu tốc độ gió quá thấp, bụi có thể không được thu hồi kịp. Nếu tốc độ gió quá cao, vật liệu nhẹ có thể bị xáo trộn. Nếu vùng hồi gió bị che bởi dụng cụ hoặc bao nguyên liệu, dòng khí bị mất hướng và hiệu quả kiểm soát giảm.

Do đó, nguyên lý RLAF cần được hiểu như một hệ thống kiểm soát luồng khí cục bộ. Thiết bị chỉ vận hành hiệu quả khi thiết kế khí đúng, lọc đúng, lắp đặt đúng và người vận hành sử dụng đúng quy trình.

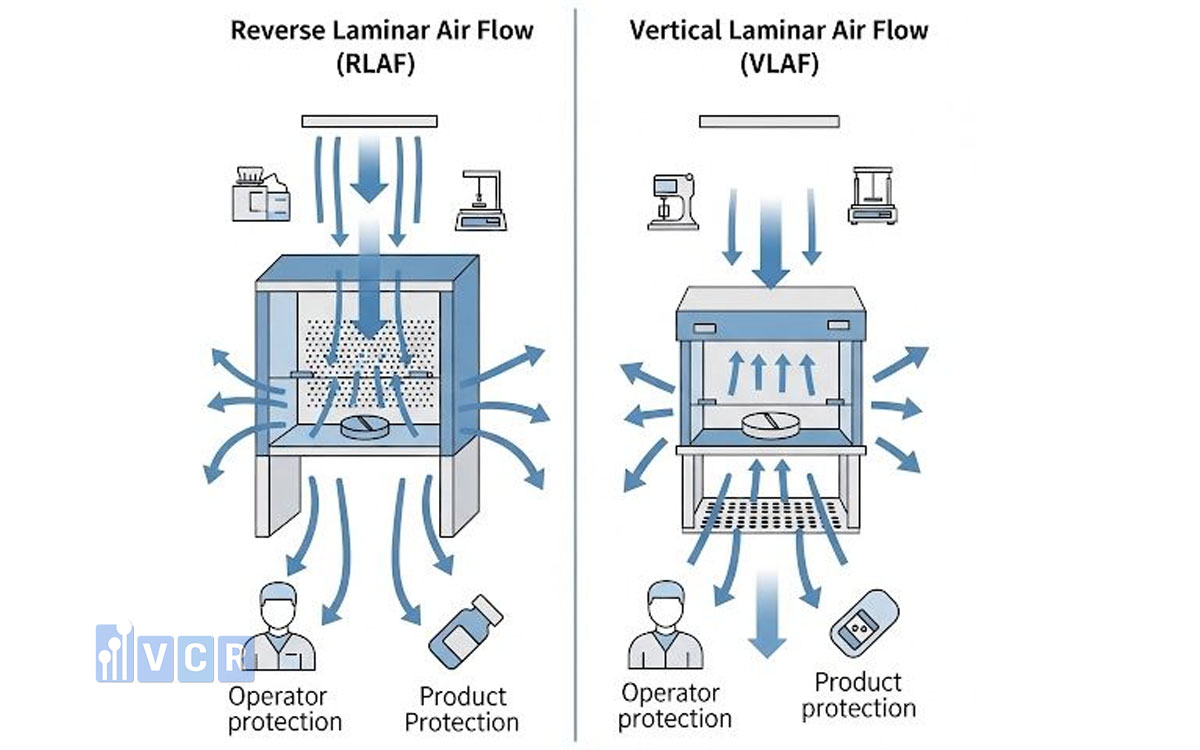

RLAF khác gì so với LAF thông thường?

RLAF và LAF đều liên quan đến dòng khí tầng trong phòng sạch, nhưng mục tiêu kiểm soát của hai thiết bị có sự khác biệt đáng kể. LAF - Laminar Air Flow thường được dùng để tạo một vùng khí sạch ổn định, giúp bảo vệ sản phẩm, mẫu hoặc dụng cụ khỏi bụi và hạt từ môi trường xung quanh. Trong nhiều ứng dụng, LAF tập trung vào bảo vệ sản phẩm.

Xem thêm: Điểm khác biệt giữa LAF - Laminar Air Flow và FFU - Fan Filter Unit

LAF thông thường có thể là dòng khí ngang hoặc dòng khí đứng. Với dòng khí đứng, khí sạch thường được cấp từ phía trên xuống vùng thao tác. Với dòng khí ngang, khí sạch đi từ phía sau ra phía trước. Mục tiêu là tạo một dòng khí sạch tương đối ổn định đi qua sản phẩm hoặc mẫu, giảm nguy cơ hạt từ môi trường rơi vào vùng làm việc.

RLAF - Reverse Laminar Air Flow không chỉ tập trung cấp khí sạch mà nhấn mạnh cơ chế thu hồi hoặc kiểm soát phát tán từ vùng thao tác. Thiết bị này thường được cân nhắc khi trong quá trình thao tác có thể phát sinh bụi, hạt, hoạt chất hoặc tác nhân ô nhiễm cần hạn chế lan ra ngoài. Vì vậy, RLAF thường gắn với bảo vệ người vận hành và bảo vệ môi trường xung quanh.

Điểm khác biệt có thể hiểu đơn giản như sau: LAF chủ yếu ngăn môi trường ảnh hưởng đến sản phẩm, còn RLAF thường ngăn tác nhân phát sinh từ vùng thao tác ảnh hưởng đến người vận hành và môi trường. Trong một số thiết kế, RLAF vẫn có thể hỗ trợ bảo vệ sản phẩm, nhưng trọng tâm của nó là kiểm soát phát tán và thu hồi bụi hoặc hạt phát sinh.

Không nên xem RLAF chỉ là một phiên bản khác tên của LAF. Nếu một khu vực chỉ cần bảo vệ mẫu khỏi bụi môi trường, LAF có thể phù hợp. Nếu khu vực thao tác tạo bụi hoặc có nguy cơ phát tán hoạt chất, RLAF có thể là lựa chọn cần xem xét hơn. Sự khác nhau nằm ở phân tích rủi ro: rủi ro đến từ môi trường vào sản phẩm hay từ vùng thao tác phát tán ra ngoài.

RLAF khác gì so với Dispensing Booth?

RLAF và Dispensing Booth có liên quan gần nhau trong nhiều ứng dụng phòng sạch, vì cả hai đều có thể được dùng tại các điểm thao tác với nguyên liệu dạng bột hoặc vật liệu có nguy cơ phát tán. Tuy nhiên, hai khái niệm này không hoàn toàn giống nhau.

RLAF hay Reverse Laminar Air Flow là cách gọi nhấn mạnh nguyên lý luồng khí, đặc biệt là việc thu hồi, định hướng và kiểm soát không khí mang bụi hoặc tác nhân phát sinh tại vùng thao tác. RLAF thiên về cơ chế kiểm soát phát tán và bảo vệ người vận hành, môi trường xung quanh tùy ứng dụng.

Dispensing Booth hay buồng cân chia nguyên liệu thường dùng trong khu cân, khu lấy mẫu, khu san chia bột hoặc khu chuẩn bị nguyên liệu. Dispensing Booth thiên về ứng dụng cụ thể trong quy trình sản xuất: cân chia, lấy mẫu hoặc thao tác với nguyên liệu dạng bột. Trong tiếng Anh, Dispensing Booth cũng có thể được gọi là buồng cân hoặc buồng kiểm soát bụi bột.

Trong thực tế, một số Dispensing Booth có thể sử dụng nguyên lý luồng khí tương tự RLAF. Vì vậy, đôi khi người dùng có thể thấy hai khái niệm này được sử dụng gần nhau. Tuy nhiên, khi lựa chọn thiết bị, không nên chỉ dựa vào tên gọi RLAF hay Dispensing Booth. Điều quan trọng hơn là xem thiết bị được thiết kế để bảo vệ đối tượng nào, hướng luồng khí ra sao, mức độ khả năng kiểm soát phát tán như thế nào và dùng cho thao tác gì.

Khả năng kiểm soát và giữ tác nhân ô nhiễm trong phạm vi cho phép là tiêu chí quan trọng khi đánh giá thiết bị. Nếu mục tiêu chính là cân chia nguyên liệu dạng bột trong khu sản xuất, Dispensing Booth thường là tên gọi sát ứng dụng hơn. Nếu mục tiêu nhấn mạnh đến cơ chế dòng khí tầng ngược để hạn chế phát tán từ vùng thao tác, RLAF là khái niệm phù hợp hơn.
Có thể hiểu ngắn gọn: RLAF thiên về nguyên lý dòng khí và kiểm soát phát tán; Dispensing Booth thiên về công năng sử dụng trong cân chia, lấy mẫu hoặc thao tác nguyên liệu. Trong nhiều dự án, hai khái niệm có thể giao nhau, nhưng vẫn cần phân tích cụ thể theo layout, loại vật liệu, luồng khí, cấp lọc và yêu cầu nghiệm thu.

Xem thêm: Dispensing Booth là gì? 6 Điều phải biết khi sử dụng Dispensing Booth

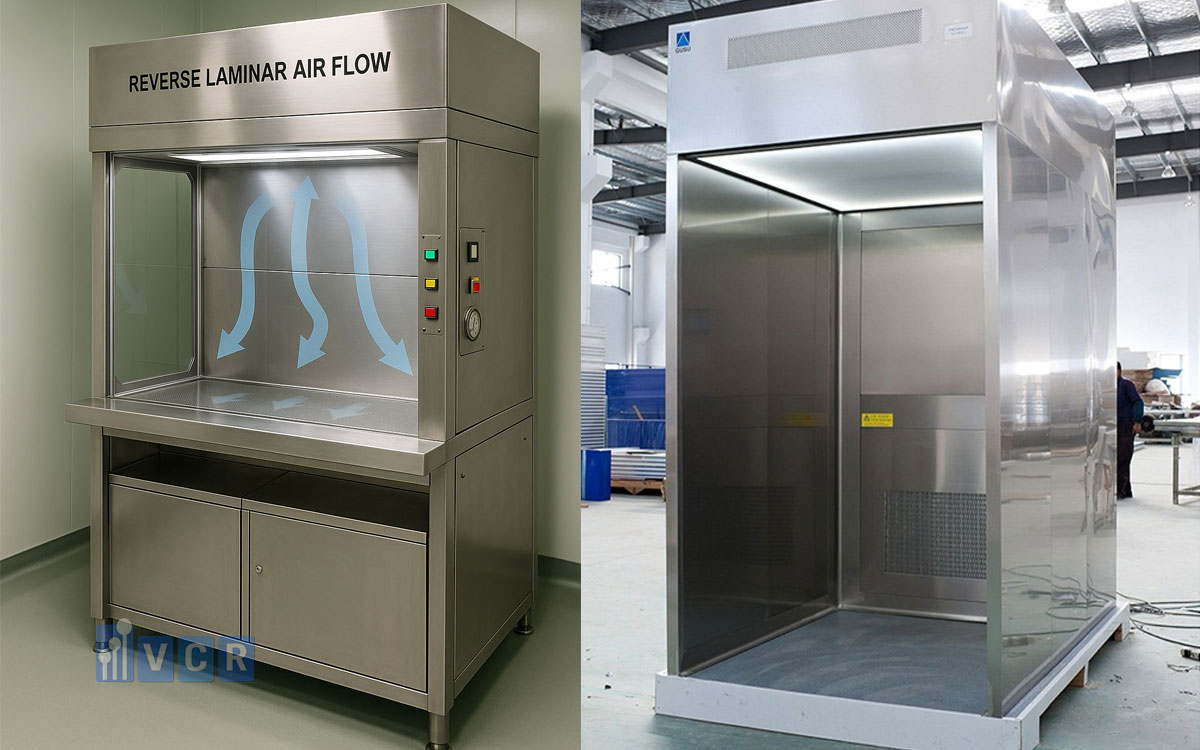

RLAF được ứng dụng ở đâu trong nhà máy và phòng sạch?

RLAF được ứng dụng tại các khu vực có nguy cơ phát sinh bụi, hạt hoặc tác nhân ô nhiễm trong quá trình thao tác. Một trong những ứng dụng phổ biến là khu cân chia nguyên liệu. Tại đây, người vận hành thường mở bao, đổ bột, cân định lượng và chuyển nguyên liệu sang thùng chứa. Những thao tác này có thể tạo bụi mịn, đặc biệt với nguyên liệu nhẹ, khô hoặc dễ bay.

Ứng dụng thứ hai là khu lấy mẫu nguyên liệu. Khi lấy mẫu từ bao, thùng hoặc container, vật liệu có thể bị xáo trộn và phát tán hạt. RLAF giúp kiểm soát không khí quanh điểm lấy mẫu, hạn chế bụi lan ra môi trường xung quanh. Điều này đặc biệt quan trọng khi một khu lấy mẫu phải xử lý nhiều loại nguyên liệu khác nhau.

Ứng dụng thứ ba là khu thao tác hoạt chất hoặc vật liệu có rủi ro cao. Trong dược phẩm, một số hoạt chất có thể yêu cầu kiểm soát nghiêm ngặt để giảm phơi nhiễm cho người vận hành và giảm nguy cơ nhiễm chéo. RLAF có thể được xem xét như một phần của giải pháp kiểm soát cục bộ, tùy mức độ rủi ro và yêu cầu khả năng kiểm soát phát tán.

Ứng dụng thứ tư là khu chuẩn bị hóa chất hoặc thao tác với vật liệu có khả năng phát tán. Trong các nhà máy hóa chất tinh khiết, mỹ phẩm, thực phẩm chức năng hoặc công nghệ sinh học, nhiều thao tác cần kiểm soát hạt, bụi hoặc hơi phát sinh. Tùy loại tác nhân, RLAF có thể được cấu hình để xử lý luồng khí phù hợp với yêu cầu vận hành.

RLAF cũng có thể được dùng trong phòng thí nghiệm, khu kiểm tra mẫu, khu xử lý vật liệu nghiên cứu hoặc các khu vực sản xuất nhỏ cần kiểm soát luồng khí tại chỗ. Trong các môi trường này, việc xây dựng một phòng lớn với cấp sạch cao cho toàn bộ không gian có thể không phải lúc nào cũng tối ưu. Một thiết bị kiểm soát cục bộ như RLAF có thể giúp tập trung kiểm soát tại đúng điểm rủi ro.

Các ngành thường cân nhắc RLAF gồm dược phẩm, mỹ phẩm, thực phẩm chức năng, hóa chất tinh khiết, công nghệ sinh học, thú y, phòng thí nghiệm và một số ngành sản xuất có yêu cầu kiểm soát bụi. Điểm chung của các ứng dụng này là có thao tác tạo hạt hoặc bụi, đồng thời cần hạn chế phát tán ra môi trường phòng sạch xung quanh.

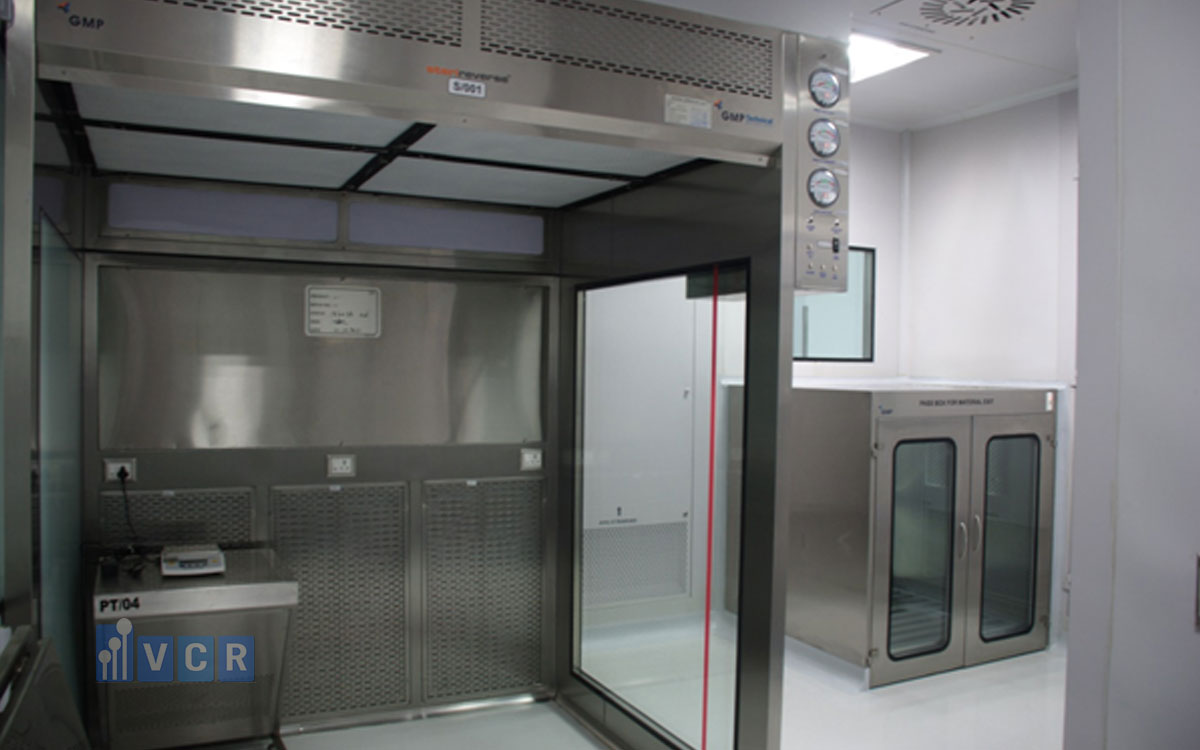

Các thông số kỹ thuật cần quan tâm khi lựa chọn RLAF

Khi lựa chọn RLAF, không nên chỉ xem kích thước bên ngoài hoặc giá thiết bị. Một thiết bị phù hợp phải được chọn dựa trên quy trình thao tác, loại vật liệu, mức độ phát sinh bụi, yêu cầu cấp sạch, layout phòng sạch và tiêu chí nghiệm thu. Thông số kỹ thuật của RLAF cần được xem như một phần của chiến lược kiểm soát ô nhiễm, không chỉ là thông số cơ khí.

Thông số đầu tiên là kích thước vùng thao tác. Khoang làm việc phải đủ rộng để đặt dụng cụ, cân, khay, thùng chứa, bao nguyên liệu hoặc vật liệu thao tác. Nếu vùng thao tác quá nhỏ, người vận hành khó làm việc và dễ che khuất luồng khí. Nếu vùng thao tác quá lớn nhưng lưu lượng gió không phù hợp, khả năng kiểm soát bụi có thể giảm.

Thông số thứ hai là lưu lượng gió. Lưu lượng gió quyết định lượng không khí được xử lý trong một đơn vị thời gian. Nếu lưu lượng quá thấp, bụi có thể không được thu hồi đủ nhanh. Nếu quá cao, hệ thống có thể gây nhiễu động, tăng độ ồn hoặc ảnh hưởng đến thao tác với vật liệu nhẹ.

Thông số thứ ba là tốc độ gió. Tốc độ gió phải phù hợp với mục tiêu kiểm soát. Với RLAF, tốc độ gió không chỉ để tạo cảm giác “mạnh”, mà phải đủ để kiểm soát hướng di chuyển của bụi mà không làm phát tán vật liệu nhiều hơn. Việc đo và xác nhận tốc độ gió thường là một phần quan trọng trong nghiệm thu.

Thông số thứ tư là cấp lọc HEPA. HEPA H13 hoặc H14 có thể được lựa chọn tùy yêu cầu. Tuy nhiên, cấp lọc phải được xem cùng với lưu lượng gió, trở lực lọc, công suất quạt và yêu cầu kiểm tra rò rỉ. Chọn lọc cao nhưng không phù hợp với hệ thống có thể làm giảm hiệu quả vận hành.

Các thông số khác gồm chênh áp lọc, vật liệu chế tạo, độ ồn, độ chiếu sáng, nguồn điện, kiểu điều khiển, khả năng kiểm tra lọc, không gian bảo trì và yêu cầu vệ sinh. Độ ồn và độ chiếu sáng cũng cần được xem xét. Với phòng sạch GMP, thiết bị còn cần có hồ sơ kỹ thuật, khả năng kiểm tra và phù hợp với yêu cầu nghiệm thu.

Trong thực tế, lựa chọn RLAF cần phối hợp giữa nhà thầu, chủ đầu tư, đơn vị thiết kế và nhà cung cấp thiết bị. Nếu chỉ chọn theo giá hoặc kích thước có sẵn, thiết bị có thể không phù hợp với thao tác thực tế hoặc khó nghiệm thu sau lắp đặt.

Tham khảo: Chức năng và lưu ý khi sử dụng Dispensing Booth, RLAF, LAF Cân

Kiểm tra, nghiệm thu và bảo trì RLAF cần lưu ý gì?

RLAF chỉ vận hành ổn định khi được kiểm tra, nghiệm thu và bảo trì đúng cách. Không nên đánh giá thiết bị chỉ bằng cảm giác “quạt vẫn chạy” hoặc “có gió”. Trong phòng sạch, quạt chạy không có, lọc còn đạt hoặc vùng thao tác vẫn được kiểm soát.

Một trong những hạng mục cần kiểm tra là tốc độ gió. Kiểm tra tốc độ gió, giúp xác nhận dòng khí trong vùng thao tác có phù hợp với thiết kế hay không. Nếu tốc độ gió thấp hơn yêu cầu, bụi có thể không được thu hồi hiệu quả. Nếu quá cao, vật liệu có thể bị xáo trộn hoặc gây nhiễu động.

Kiểm tra chênh áp lọc cũng rất quan trọng. Chênh áp, phản ánh mức trở lực qua bộ lọc. Khi lọc bẩn hoặc tắc, chênh áp thường tăng. Theo dõi chênh áp định kỳ giúp phát hiện sớm tình trạng lọc quá tải và xác định thời điểm cần kiểm tra hoặc thay lọc.

HEPA leak test là kiểm tra rò rỉ lọc HEPA. Phép kiểm này giúp xác nhận bộ lọc, khung lắp và gioăng không có điểm rò khiến khí chưa lọc đi qua. Kiểm tra hạt bụi, dùng để đánh giá mức độ hạt trong vùng thao tác. Kiểm tra bằng khói để quan sát hướng dòng khí, giúp thấy rõ luồng khí có đi đúng hướng hay không, có vùng xoáy hoặc vùng chết hay không.

Bên cạnh các phép kiểm, việc bảo trì RLAF cần bao gồm vệ sinh khoang thao tác, kiểm tra bề mặt thiết bị, kiểm tra quạt, kiểm tra hệ thống điện, thay lọc theo tình trạng thực tế và ghi nhận hồ sơ vận hành. Hồ sơ bảo trì giúp nhà máy theo dõi xu hướng chênh áp, thời điểm thay lọc, kết quả kiểm tra và các bất thường trong quá trình sử dụng.

Một RLAF được kiểm tra định kỳ sẽ giúp nhà máy chủ động hơn trong vận hành. Ngược lại, nếu chỉ sử dụng đến khi thiết bị có sự cố rõ ràng, rủi ro kiểm soát bụi, nhiễm chéo và phơi nhiễm cho người vận hành có thể đã xuất hiện trước đó.

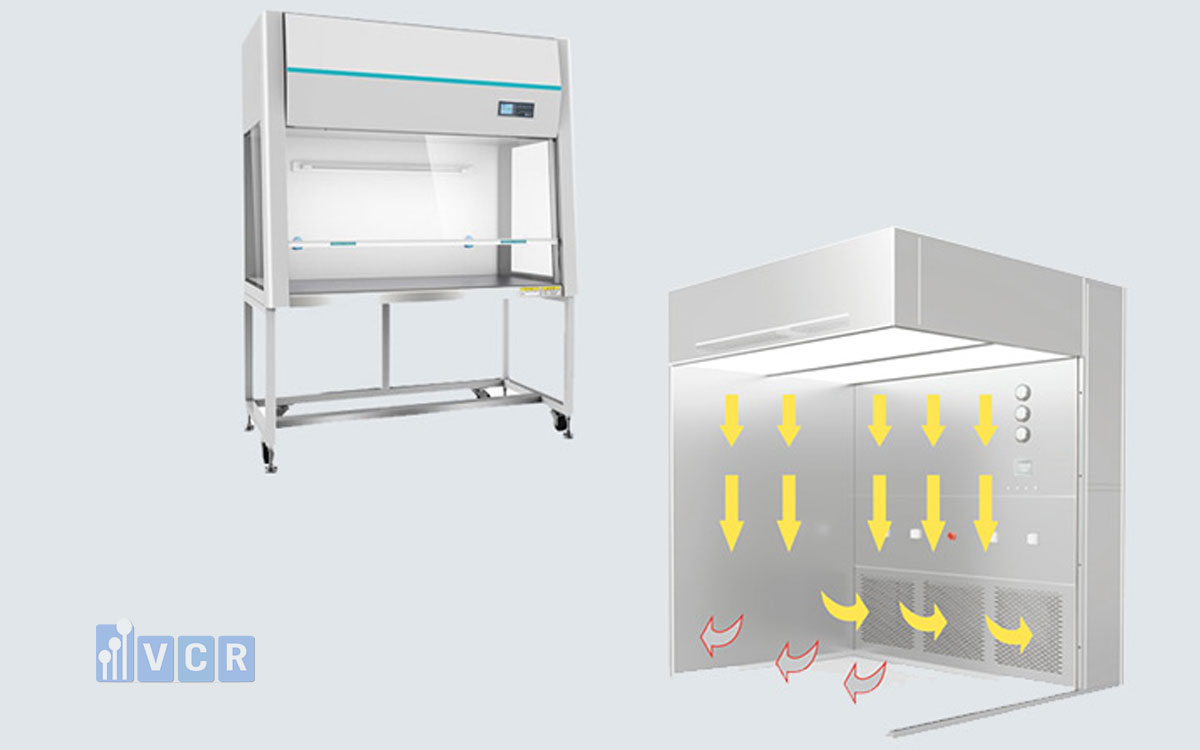

Những lỗi thường gặp khi lựa chọn và sử dụng RLAF

Một lỗi thường gặp là hiểu nhầm RLAF giống hoàn toàn với LAF thông thường. LAF chủ yếu tạo dòng khí sạch để bảo vệ sản phẩm, còn RLAF nhấn mạnh kiểm soát phát tán từ vùng thao tác. Nếu không hiểu đúng mục tiêu này, nhà máy có thể chọn sai thiết bị cho khu vực có bụi hoặc hoạt chất phát sinh.

Lỗi thứ hai là chọn sai kích thước vùng thao tác. Nếu khoang làm việc quá nhỏ, người vận hành khó thao tác và dễ che khuất vị trí hồi gió. Nếu quá lớn nhưng lưu lượng gió không được tính toán đúng, luồng khí có thể không kiểm soát được toàn bộ vùng phát sinh bụi. Kích thước RLAF cần dựa trên quy trình thực tế, không chỉ dựa trên không gian còn trống trong phòng.

Lỗi thứ ba là chọn sai cấp lọc hoặc chỉ tập trung vào lọc HEPA mà bỏ qua tổng thể luồng khí. HEPA H14 không tự động làm thiết bị hiệu quả nếu luồng khí sai, lọc lắp không kín hoặc hồi gió bị che. Ngược lại, một cấu hình lọc phù hợp nhưng vận hành sai cũng không đạt hiệu quả kiểm soát mong muốn.

Lỗi thứ tư là không tính đủ lưu lượng gió và tốc độ gió. RLAF không phải cứ gió mạnh là tốt. Gió quá mạnh có thể làm phát tán vật liệu nhẹ, tạo nhiễu động và ảnh hưởng thao tác. Gió quá yếu lại không thu hồi được bụi. Vì vậy, tốc độ gió cần được lựa chọn và kiểm tra theo mục tiêu kiểm soát.

Lỗi thứ năm là đặt thiết bị sai vị trí. Nếu RLAF đặt gần cửa ra vào, gần luồng người di chuyển mạnh hoặc trong vùng áp suất không ổn định, hiệu quả kiểm soát khí có thể bị ảnh hưởng. Vị trí đặt thiết bị cần gắn với layout, luồng người, luồng vật liệu và quy trình vệ sinh.
Lỗi thứ sáu là không theo dõi chênh áp và không kiểm tra sau khi thay lọc. Sau khi thay lọc HEPA, nếu không kiểm tra lại độ kín, tốc độ gió và chênh áp, nhà máy có thể bỏ sót lỗi lắp đặt. Việc thiết bị chạy lại không có nghĩa là thiết bị đã đạt trạng thái kiểm soát.

Lỗi thứ bảy là sử dụng RLAF cho ứng dụng vượt quá khả năng kiểm soát của thiết bị. Với một số hoạt chất nguy cơ cao hoặc tác nhân đặc biệt, RLAF thông thường có thể không đủ. Khi đó cần đánh giá khả năng kiểm soát phát tán, hệ thống xử lý khí thải, quy trình bảo hộ và yêu cầu an toàn bổ sung.

Sai lầm lớn nhất là chọn thiết bị theo tên gọi thay vì theo rủi ro cần kiểm soát. Một RLAF phù hợp phải được xác định dựa trên vật liệu thao tác, loại bụi hoặc hạt phát sinh, mục tiêu bảo vệ người vận hành, sản phẩm, môi trường, layout và tiêu chuẩn nghiệm thu của dự án.

FAQ - Câu hỏi thường gặp về RLAF trong phòng sạch

• RLAF là viết tắt của gì?

RLAF là viết tắt của Reverse Laminar Air Flow. Thiết bị này được dùng để kiểm soát luồng khí, bụi, hạt hoặc tác nhân ô nhiễm phát sinh trong vùng thao tác.

• RLAF có phải là LAF không?

RLAF có liên quan đến nguyên lý dòng khí tầng nhưng không nên hiểu giống hoàn toàn LAF thông thường. LAF thường tập trung cấp khí sạch để bảo vệ sản phẩm, còn RLAF nhấn mạnh cơ chế thu hồi hoặc kiểm soát phát tán từ vùng thao tác.

• RLAF dùng để bảo vệ sản phẩm hay bảo vệ người vận hành?

Tùy ứng dụng, RLAF có thể hỗ trợ cả hai. Tuy nhiên, RLAF thường được cân nhắc nhiều khi cần giảm phát tán bụi hoặc tác nhân ô nhiễm ra môi trường xung quanh, từ đó hỗ trợ bảo vệ người vận hành và khu vực phòng sạch.

• RLAF có dùng lọc HEPA không?

Có. Nhiều RLAF sử dụng lọc HEPA để giữ lại hạt mịn trong dòng khí. Tùy yêu cầu, thiết bị có thể dùng HEPA H13, H14 hoặc cấu hình lọc khác phù hợp với mục tiêu kiểm soát.

• RLAF khác gì Dispensing Booth?

RLAF thiên về nguyên lý dòng khí tầng ngược và kiểm soát phát tán. Dispensing Booth là buồng cân chia nguyên liệu, thiên về ứng dụng cụ thể trong khu cân, lấy mẫu hoặc thao tác bột. Một số Dispensing Booth có thể sử dụng nguyên lý tương tự RLAF.

• Khi nào nhà máy cần dùng RLAF?

Nhà máy nên cân nhắc RLAF khi có thao tác phát sinh bụi, hạt, hoạt chất hoặc tác nhân ô nhiễm tại vùng thao tác và cần hạn chế phát tán ra môi trường xung quanh. Các khu vực như cân chia nguyên liệu, lấy mẫu, thao tác hóa chất hoặc xử lý hoạt chất là những vị trí thường được xem xét.

• RLAF có phù hợp cho khu cân nguyên liệu dạng bột không?

Có thể phù hợp, tùy mục tiêu kiểm soát và cấu hình thiết bị. Nếu khu cân có nguy cơ phát tán bụi bột và cần kiểm soát tại vùng thao tác, RLAF hoặc thiết bị có nguyên lý tương tự có thể được xem xét. Tuy nhiên, cần đánh giá kỹ layout, loại nguyên liệu và yêu cầu nghiệm thu.

• Cần kiểm tra những gì khi nghiệm thu RLAF?

Các hạng mục thường cần kiểm tra gồm tốc độ gió, lưu lượng gió, chênh áp lọc, tình trạng lọc HEPA, kiểm tra rò rỉ lọc, kiểm tra hạt bụi, kiểm tra bằng khói để quan sát hướng dòng khí, độ ồn, độ sáng và trạng thái vận hành của quạt.

• Bao lâu nên bảo trì RLAF?

Tần suất bảo trì phụ thuộc vào mức độ sử dụng, loại vật liệu thao tác, lượng bụi phát sinh và yêu cầu của từng nhà máy. Nên có kế hoạch kiểm tra định kỳ, theo dõi chênh áp, vệ sinh khoang thao tác và thay lọc dựa trên dữ liệu vận hành thay vì cảm tính.

• Nhà thầu thi công phòng sạch cần lưu ý gì khi chọn RLAF?

Nhà thầu cần xác định rõ rủi ro cần kiểm soát, loại vật liệu thao tác, hướng luồng khí, cấp lọc, vị trí lắp đặt, không gian bảo trì, yêu cầu kiểm tra và tiêu chí nghiệm thu. RLAF nên được đưa vào thiết kế layout từ sớm để tránh phải điều chỉnh sau khi thi công.

Kết luận: RLAF là giải pháp kiểm soát luồng khí cục bộ cho vùng thao tác có rủi ro phát tán

RLAF là thiết bị dòng khí tầng ngược dùng để kiểm soát bụi, hạt hoặc tác nhân ô nhiễm tại vùng thao tác trong phòng sạch. Thiết bị này không nên được hiểu đơn giản là một loại LAF thông thường, mà là giải pháp kiểm soát luồng khí cục bộ có mục tiêu hạn chế phát tán và hỗ trợ bảo vệ người vận hành, sản phẩm cũng như môi trường phòng sạch tùy từng ứng dụng.

Điểm quan trọng của RLAF nằm ở khả năng định hướng và thu hồi dòng khí mang bụi hoặc tác nhân phát sinh từ vùng thao tác. Nhờ đó, thiết bị giúp giảm nguy cơ bụi lan ra khu vực xung quanh, giảm rủi ro nhiễm chéo và hỗ trợ nhà máy duy trì điều kiện vận hành ổn định hơn.

Tuy nhiên, RLAF chỉ phát huy hiệu quả khi được lựa chọn đúng theo rủi ro thao tác, loại vật liệu, cấp sạch mục tiêu, layout phòng sạch và tiêu chí nghiệm thu. Nếu chọn thiết bị chỉ theo tên gọi hoặc giá thành mà không đánh giá luồng khí, hệ thống lọc và điều kiện vận hành thực tế, hiệu quả kiểm soát có thể không đạt mong muốn.

Vì vậy, khi triển khai RLAF trong dự án phòng sạch, nhà thầu và chủ đầu tư cần xem đây là một phần của chiến lược kiểm soát ô nhiễm tổng thể, không chỉ là một thiết bị lắp đặt đơn lẻ.
