Danh mục thiết bị phòng sạch cho nhà máy bán dẫn, vi mạch và linh kiện điện tử chính xác

Các thiết bị phòng sạch, thiết bị chống tĩnh điện và hệ thống giám sát môi trường đều cần được lựa chọn theo cấp sạch, công đoạn sản xuất, rủi ro hạt bụi, yêu cầu vận hành và khả năng bảo trì lâu dài. Bài viết này của VCR sẽ phân tích và đưa ra Danh mục thiết bị phòng sạch cho nhà máy bán dẫn, vi mạch và linh kiện điện tử chính xác và cách nhìn nhận chúng trong một hệ thống phòng sạch đồng bộ.

Tổng quan về phòng sạch trong nhà máy bán dẫn, vi mạch và linh kiện điện tử chính xác

Phòng sạch trong nhà máy bán dẫn, vi mạch và linh kiện điện tử chính xác là môi trường được thiết kế để kiểm soát hạt bụi, luồng khí, áp suất, nhiệt độ, độ ẩm, tĩnh điện và các nguồn nhiễm bẩn có thể ảnh hưởng đến quá trình sản xuất. Phòng sạch không chỉ là một căn phòng được xây bằng panel, trần, sàn và hệ thống điều hòa, mà là một hệ thống kỹ thuật tổng hợp, nơi không khí, vật liệu, con người, thiết bị và quy trình vận hành đều phải được kiểm soát.

Trong sản xuất bán dẫn, wafer là một trong những đối tượng nhạy cảm nhất với nhiễm bẩn. Trên bề mặt wafer, các lớp vật liệu và cấu trúc vi mô có kích thước rất nhỏ được xử lý qua nhiều công đoạn phức tạp. Nếu hạt bụi bám lên bề mặt trong một công đoạn quan trọng, nó có thể gây lỗi mẫu, lỗi mạch, giảm hiệu suất chip hoặc làm hỏng cả vùng sản phẩm. Với vi mạch, cảm biến, mô-đun quang học và linh kiện điện tử chính xác, rủi ro cũng tương tự: một tạp chất nhỏ có thể dẫn đến lỗi chức năng lớn.

Kiểm soát nhiễm bẩn vì vậy trở thành nền tảng của phòng sạch bán dẫn. Nhiễm bẩn có thể đến từ không khí, con người, quần áo, dụng cụ, vật tư, xe đẩy, bao bì, hóa chất, hơi ẩm hoặc chính thiết bị sản xuất. Trong môi trường bán dẫn, khái niệm nhiễm bẩn không chỉ dừng lại ở bụi nhìn thấy được. Nhà máy còn cần quan tâm đến AMC. Đây là nhóm tạp chất dạng phân tử hoặc hơi hóa học có thể ảnh hưởng đến bề mặt nhạy cảm, vật liệu xử lý hoặc độ ổn định của quy trình.

Một yếu tố quan trọng khác là ESD. Trong sản xuất vi mạch và linh kiện điện tử chính xác, tĩnh điện có thể làm hỏng chip, bo mạch, cảm biến hoặc linh kiện bán dẫn mà mắt thường không thể nhận biết ngay. Có những lỗi do ESD không xuất hiện tức thì mà trở thành lỗi tiềm ẩn, khiến sản phẩm suy giảm độ tin cậy sau một thời gian sử dụng. Vì vậy, kiểm soát tĩnh điện không thể tách rời khỏi kiểm soát bụi trong phòng sạch bán dẫn.

Danh mục thiết bị phòng sạch cho nhà máy bán dẫn thường gồm nhiều nhóm: thiết bị kiểm soát người ra vào như Air Shower, thiết bị trung chuyển vật tư như Pass Box, thiết bị cấp khí sạch như FFU, bộ lọc HEPA và ULPA, vùng thao tác sạch như Clean Bench, vùng sạch cục bộ như Clean Booth, cửa phòng sạch, khóa liên động, thiết bị chống tĩnh điện và hệ thống giám sát môi trường. Mỗi nhóm có vai trò riêng, nhưng chỉ phát huy hiệu quả khi được đặt trong một hệ thống thiết kế đồng bộ.

Vì sao nhà máy bán dẫn cần hệ thống thiết bị phòng sạch chuyên biệt?

Nhà máy bán dẫn cần hệ thống thiết bị phòng sạch chuyên biệt vì sản phẩm có độ nhạy cao hơn nhiều so với phần lớn ngành sản xuất thông thường. Trong một nhà máy cơ khí hoặc lắp ráp công nghiệp phổ thông, bụi có thể chủ yếu gây mất vệ sinh, ảnh hưởng thẩm mỹ hoặc làm tăng hao mòn thiết bị. Nhưng trong sản xuất bán dẫn và vi mạch, bụi có thể trở thành nguyên nhân trực tiếp gây lỗi kỹ thuật, làm giảm tỷ lệ sản phẩm đạt chuẩn và tăng chi phí sản xuất.

Một hạt bụi rất nhỏ bám trên wafer có thể che phủ một vùng mạch, tạo khuyết tật trong quá trình xử lý bề mặt hoặc làm sai lệch một bước công nghệ. Một sự cố tĩnh điện có thể làm hỏng cấu trúc bên trong chip. Một thay đổi độ ẩm có thể ảnh hưởng đến nguy cơ phóng tĩnh điện, độ ổn định vật liệu hoặc điều kiện bảo quản linh kiện. Một lần mở cửa không kiểm soát có thể làm biến động áp suất và đưa không khí bẩn từ khu vực ngoài vào vùng sản xuất. Những rủi ro này có thể xuất hiện riêng lẻ, nhưng trong thực tế chúng thường liên quan đến nhau.

Điểm đặc thù của nhà máy bán dẫn là quy trình sản xuất có nhiều lớp kiểm soát. Không khí phải được lọc và cấp đúng hướng. Người vận hành phải đi qua khu thay đồ, Air Shower và quy trình kiểm soát ra vào. Vật tư, dụng cụ và mẫu kiểm tra phải đi qua Pass Box hoặc các điểm trung chuyển phù hợp. Các khu vực thao tác nhạy cảm cần Clean Bench hoặc Clean Booth để tăng cường bảo vệ cục bộ. Thiết bị, bàn, ghế, khay chứa, trang phục và sàn cần được xem xét theo yêu cầu chống tĩnh điện. Áp suất, nhiệt độ, độ ẩm và hạt bụi cần được theo dõi trong quá trình vận hành.

Nếu các thiết bị này được lựa chọn rời rạc, phòng sạch khó đạt hiệu quả ổn định. Một FFU có hiệu suất lọc cao không thể bảo vệ toàn bộ quy trình nếu vật tư được đưa vào qua cửa chính không kiểm soát. Một Air Shower tốt không đủ nếu nhân sự không mặc trang phục phòng sạch đúng cách. Một Pass Box có khóa liên động không phát huy hết vai trò nếu vị trí lắp đặt bất tiện khiến người vận hành vẫn mở cửa chính để chuyển hàng. Một khu vực thao tác có Clean Bench vẫn tồn tại rủi ro nếu bàn thao tác và khay linh kiện không chống tĩnh điện.

Do đó, nhà máy bán dẫn cần hệ thống thiết bị phòng sạch chuyên biệt vì mục tiêu không chỉ là làm sạch không khí, mà là kiểm soát toàn bộ vòng di chuyển của con người, vật tư, khí sạch và sản phẩm. Đây là cách tiếp cận hệ thống, trong đó mỗi thiết bị là một mắt xích của kiểm soát nhiễm bẩn. Khi một mắt xích yếu, toàn bộ môi trường sản xuất có thể bị ảnh hưởng.

Đối với nhà thầu thi công phòng sạch, điều này có ý nghĩa rất thực tế. Thiết bị phòng sạch không nên được bóc tách chỉ theo danh mục mua sắm, mà phải được xem xét theo bố trí mặt bằng - bố trí mặt bằng, luồng người, luồng hàng, cấp sạch, chênh áp, khu vực nhạy bụi, khu vực nhạy ESD, phương án bảo trì và yêu cầu mở rộng sau này. Nhà máy bán dẫn, vi mạch và linh kiện chính xác càng yêu cầu cao thì việc lựa chọn thiết bị càng cần thận trọng, vì sai từ giai đoạn thiết kế có thể gây chi phí điều chỉnh lớn khi công trình đã vận hành.

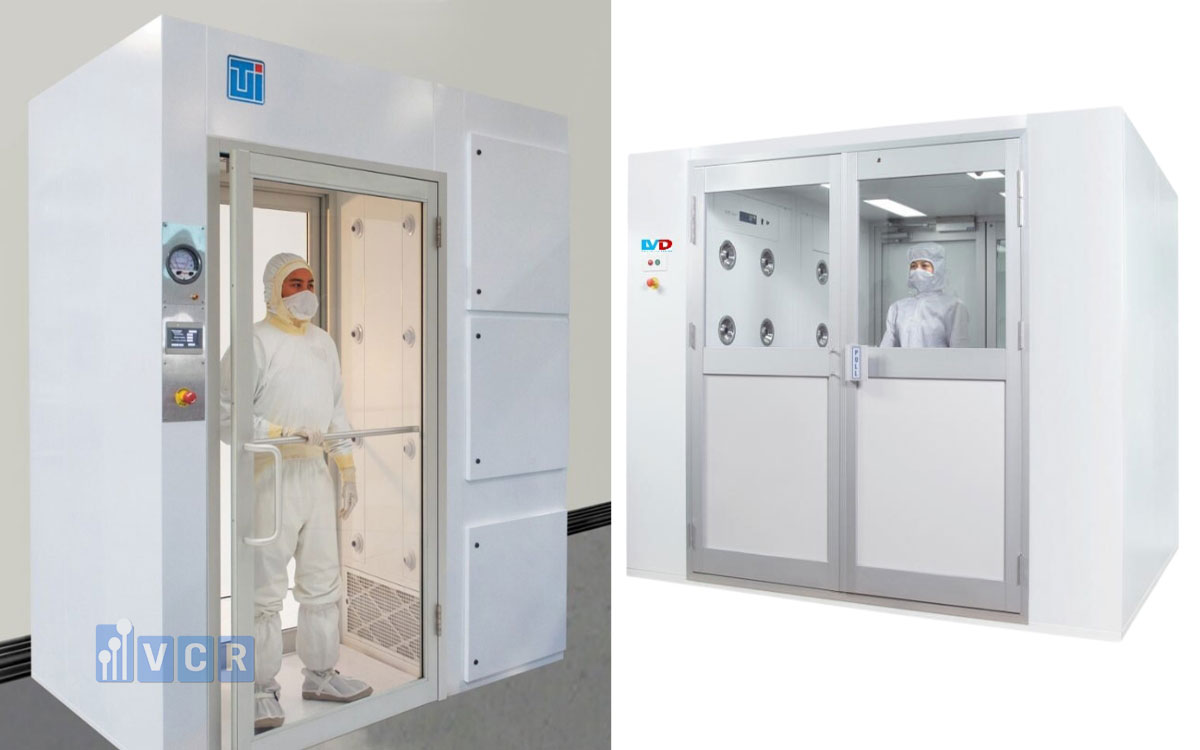

Air Shower kiểm soát người và hàng hóa trước khi vào phòng sạch

Air Shower là thiết bị được sử dụng tại lối vào phòng sạch để làm sạch bề mặt người vận hành hoặc hàng hóa trước khi đi vào khu vực sạch. Trong nhà máy bán dẫn, con người là một trong những nguồn phát sinh hạt bụi lớn nhất. Dù đã mặc quần áo phòng sạch, bụi vẫn có thể bám trên bề mặt trang phục, mũ, giày, găng tay hoặc các vật dụng được mang theo. Nếu không có bước kiểm soát trước khi vào phòng sạch, các hạt này có thể theo người vận hành đi vào khu vực sản xuất.

Tham khảo: Air Shower là gì? 8 Kiến thức về Airshower phòng sạch

Nguyên lý hoạt động của Air Shower dựa trên luồng khí sạch tốc độ cao. Không khí được quạt hút tuần hoàn, đi qua bộ lọc HEPA rồi được thổi ra qua các vòi phun bố trí ở hai bên, phía trên hoặc nhiều hướng tùy cấu hình. Luồng khí tốc độ cao tác động lên bề mặt quần áo hoặc hàng hóa, làm bong các hạt bụi bám lỏng. Không khí mang bụi sau đó được hút trở lại và tiếp tục đi qua bộ lọc bên trong thiết bị.

Trong nhà máy bán dẫn, Air Shower không chỉ là thiết bị thổi bụi. Nó còn là điểm kiểm soát hành vi ra vào. Người vận hành phải đi qua một chu trình cố định trước khi bước vào phòng sạch, giúp hạn chế việc mở cửa trực tiếp và tạo thói quen tuân thủ quy trình. Với những nhà máy nhiều ca sản xuất, nhiều nhóm kỹ thuật hoặc mật độ nhân sự lớn, việc chuẩn hóa lối vào bằng Air Shower giúp giảm đáng kể nguy cơ nhiễm bẩn từ khu thay đồ, hành lang hoặc khu vực bên ngoài.

Khóa liên động là một bộ phận quan trọng của Air Shower. Khi người vận hành bước vào, cửa ngoài đóng lại, chu trình thổi khí diễn ra, sau đó cửa trong mới được mở để đi vào khu vực sạch. Cơ chế này giúp hạn chế không khí bên ngoài đi thẳng vào phòng sạch, đồng thời hỗ trợ duy trì chênh áp giữa khu vực sạch và khu vực ít sạch hơn. Trong phòng sạch bán dẫn, nơi áp suất và luồng khí có vai trò rất quan trọng, khóa liên động là yếu tố cần được kiểm tra kỹ khi lựa chọn thiết bị.

Air Shower có thể được sử dụng cho người, hàng hóa hoặc xe đẩy tùy quy mô. Với hàng hóa hoặc vật tư kích thước lớn, nhà máy có thể dùng Air Shower cho hàng hóa. Thiết bị này phù hợp khi cần đưa xe đẩy, thùng chứa, khay vật tư, dụng cụ hoặc thiết bị nhỏ vào khu vực sạch. Trong các khu đóng gói linh kiện, khu lắp ráp chính xác, khu kiểm tra mô-đun hoặc khu phụ trợ cho sản xuất bán dẫn, Cargo Air Shower giúp giảm bụi bám trên bề mặt trước khi hàng hóa đi vào vùng kiểm soát.

Khi lựa chọn Air Shower, cần quan tâm đến kích thước buồng, số lượng người sử dụng, thời gian thổi, tốc độ gió, số lượng vòi phun, hiệu suất lọc, vật liệu vỏ, độ kín cửa, độ ồn và phương án bảo trì. Nếu Air Shower quá nhỏ so với lưu lượng người ra vào, nhà máy có thể bị ùn tắc tại lối vào. Nếu tốc độ gió hoặc bộ lọc không phù hợp, hiệu quả làm sạch giảm. Nếu cửa không kín hoặc khóa liên động không ổn định, thiết bị có thể trở thành điểm yếu trong kiểm soát áp suất.

Air Shower cần được kết hợp với quy trình thay đồ, trang phục phòng sạch, kiểm soát vật tư và vệ sinh định kỳ. Thiết bị này không thể thay thế toàn bộ hệ thống phòng sạch, nhưng là lớp kiểm soát đầu vào rất quan trọng. Trong nhà máy bán dẫn, mỗi bước giảm bụi từ nguồn phát sinh đều góp phần bảo vệ môi trường sản xuất, giảm rủi ro sai lỗi và giúp các khu vực sạch duy trì trạng thái ổn định hơn.

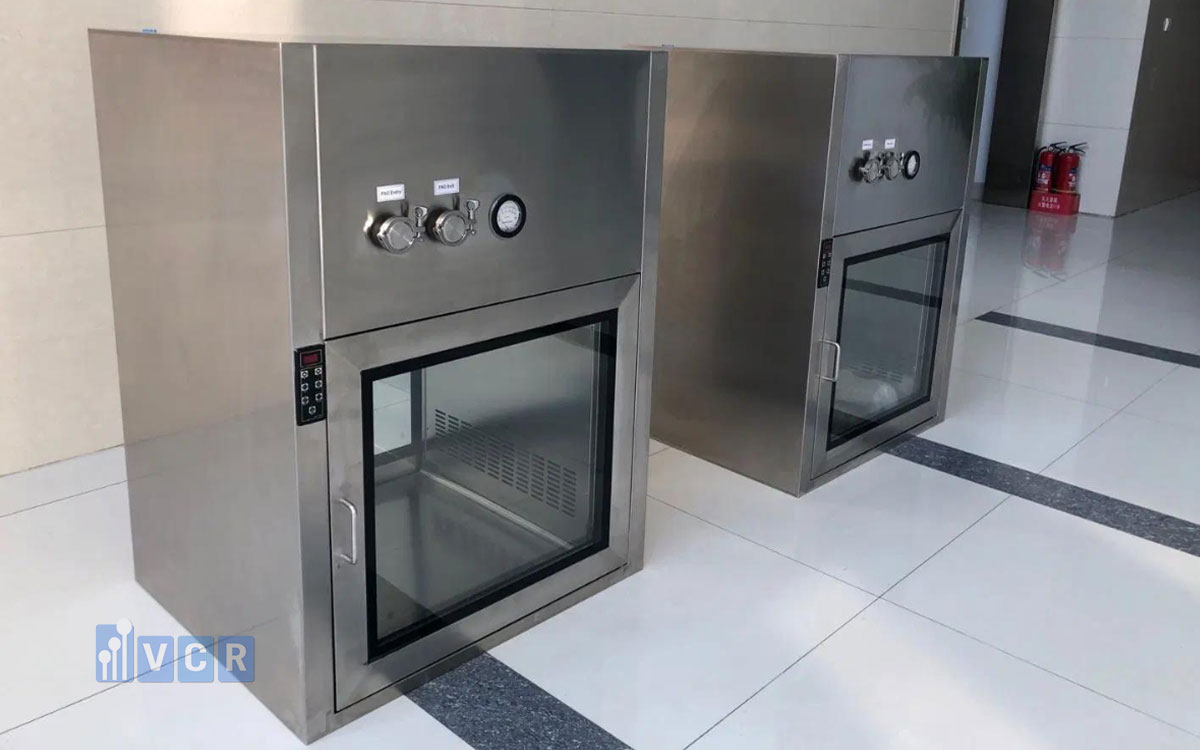

Pass Box giúp hạn chế nhiễm chéo trong phòng sạch bán dẫn

Pass Box là thiết bị dùng để trung chuyển vật tư, dụng cụ, mẫu kiểm tra, linh kiện, bao bì sạch hoặc phụ kiện giữa hai khu vực có cấp sạch khác nhau. Trong nhà máy bán dẫn, nhu cầu chuyển vật tư vào và ra khỏi phòng sạch diễn ra thường xuyên, nhưng việc mở cửa chính liên tục là một rủi ro lớn. Mỗi lần cửa mở, áp suất có thể biến động, luồng khí bị xáo trộn và không khí từ khu vực ít sạch hơn có thể đi vào khu vực sạch hơn. Pass Box giúp giảm rủi ro đó bằng cách tạo một điểm trung chuyển riêng, kín và có kiểm soát.

Cấu tạo cơ bản của Pass Box gồm thân hộp, hai cửa đối diện nhau, khóa liên động, gioăng kín, kính quan sát và khoang đặt hàng. Thiết bị thường được lắp xuyên qua vách panel giữa hai khu vực. Khi cửa phía ngoài mở để đưa hàng vào, cửa phía trong sẽ bị khóa. Sau khi cửa phía ngoài đóng lại, cửa phía trong mới được mở để nhận hàng. Cơ chế này giúp hai cửa không mở đồng thời, giảm nguy cơ không khí bẩn đi trực tiếp vào khu vực sạch.

Trong phòng sạch bán dẫn, Pass Box đặc biệt quan trọng vì vật tư và dụng cụ có thể là nguồn mang bụi tiềm ẩn. Dù linh kiện hoặc dụng cụ đã được đóng gói, bề mặt bao bì vẫn có thể bám bụi từ kho, khu chuẩn bị hoặc khu vực vận chuyển. Nếu các vật tư này được đưa vào phòng sạch qua cửa chính, rủi ro nhiễm bẩn tăng lên. Pass Box giúp tách luồng hàng khỏi luồng người, giảm tần suất mở cửa chính và chuẩn hóa quy trình trung chuyển.

Có hai nhóm Pass Box phổ biến là Static Pass Box và Dynamic Pass Box. Static Pass Box tĩnh - chủ yếu có chức năng trung chuyển và cách ly giữa hai khu vực. Thiết bị này phù hợp với các vị trí có yêu cầu kiểm soát cơ bản, nơi mục tiêu chính là giảm mở cửa trực tiếp và duy trì phân vùng sạch. Dynamic Pass Box có thổi khí sạch - được trang bị quạt, bộ lọc HEPA và hệ thống cấp khí sạch trong khoang chuyển hàng. Dòng khí sạch giúp giảm bụi trong khoang và hỗ trợ làm sạch bề mặt vật tư trước khi đưa vào phòng sạch.

Với một số khu vực yêu cầu nghiêm ngặt, Dynamic Pass Box có thể là lựa chọn phù hợp hơn vì nó tạo thêm một lớp kiểm soát khí sạch tại điểm trung chuyển. Tuy nhiên, không phải vị trí nào cũng cần dùng loại động. Việc lựa chọn loại Pass Box cần dựa trên cấp sạch của hai khu vực, loại vật tư chuyển qua, tần suất sử dụng, kích thước hàng hóa, yêu cầu thao tác và mức độ nhạy cảm của sản phẩm. Nếu dùng thiết bị quá thấp so với rủi ro, phòng sạch dễ bị nhiễm bẩn. Nếu dùng cấu hình quá cao ở vị trí không cần thiết, chi phí đầu tư và bảo trì có thể tăng.

Vật liệu Pass Box thường là Inox nhờ bề mặt nhẵn, dễ vệ sinh, ít bám bụi và phù hợp với môi trường phòng sạch. Các chi tiết như mép trong, gioăng cửa, bản lề, mặt kính, khóa điện tử và bề mặt khoang cần được thiết kế để hạn chế khe hở tích bụi. Trong môi trường bán dẫn và linh kiện chính xác, một thiết bị trung chuyển nếu khó vệ sinh hoặc có nhiều góc chết có thể trở thành nguồn nhiễm bẩn thứ cấp.

Một số Pass Box có thể tích hợp đèn UV để hỗ trợ xử lý bề mặt trong trường hợp có yêu cầu đặc thù. Tuy nhiên, trong sản xuất bán dẫn, việc sử dụng UV cần được cân nhắc theo vật liệu, loại bao bì, linh kiện và quy trình. Không nên mặc định UV là bắt buộc cho mọi Pass Box. Điều quan trọng hơn là thiết bị phải kín, dễ vệ sinh, khóa liên động ổn định, phù hợp kích thước vật tư và đặt đúng vị trí trên luồng trung chuyển.

Pass Box là thiết bị nhỏ nhưng có vai trò lớn trong kiểm soát nhiễm chéo. Khi được kết hợp với Air Shower, cửa phòng sạch, khóa liên động, áp suất phòng và quy trình phân luồng vật tư, Pass Box giúp nhà máy bán dẫn duy trì môi trường sạch ổn định hơn, giảm rủi ro bụi từ bên ngoài và hỗ trợ vận hành thuận tiện trong dài hạn.

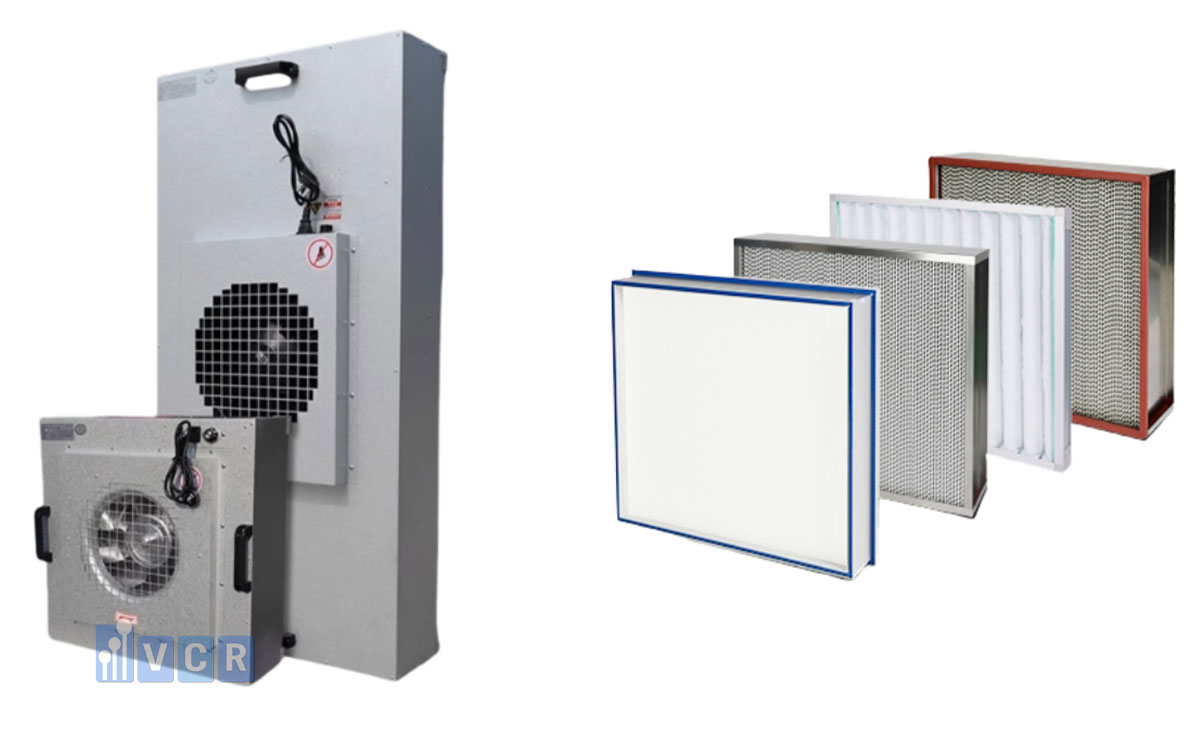

FFU - bộ lọc quạt cấp khí sạch cho phòng sạch bán dẫn và vi mạch

FFU là thiết bị cấp khí sạch được sử dụng rộng rãi trong phòng sạch bán dẫn, vi mạch và linh kiện điện tử chính xác. FFU thường được lắp trên trần phòng sạch, trần Clean Booth hoặc các khu vực cần cấp khí sạch cục bộ. Thiết bị gồm vỏ, quạt, bộ lọc HEPA hoặc ULPA, mặt cấp gió và hệ thống điều khiển. Không khí được quạt hút từ phía trên, đẩy qua bộ lọc hiệu suất cao rồi cấp xuống khu vực sản xuất dưới dạng luồng khí sạch.

Vai trò chính của FFU là giảm số lượng hạt bụi lơ lửng trong vùng sản xuất. Trong phòng sạch bán dẫn, không khí sạch cần được cấp ổn định, đúng hướng và đủ lưu lượng. Khi FFU được bố trí hợp lý trên trần, luồng khí sạch có thể đi từ trên xuống dưới, cuốn hạt bụi ra khỏi vùng thao tác và hỗ trợ duy trì cấp sạch ISO. ISO trong bối cảnh phòng sạch thường liên quan đến phân loại cấp sạch dựa trên số lượng hạt bụi trong không khí. Cấp sạch càng cao, yêu cầu về kiểm soát hạt càng nghiêm ngặt.

FFU thường sử dụng bộ lọc HEPA hoặc ULPA. HEPA - bộ lọc không khí hiệu suất cao - phù hợp với nhiều ứng dụng phòng sạch. ULPA - bộ lọc không khí có độ xuyên lọt cực thấp - thường được cân nhắc ở những khu vực yêu cầu kiểm soát hạt siêu nhỏ nghiêm ngặt hơn. Trong sản xuất bán dẫn, nơi một hạt bụi nhỏ có thể ảnh hưởng đến wafer, chip hoặc vi mạch, việc lựa chọn bộ lọc cho FFU cần dựa trên yêu cầu thực tế của công đoạn, không chỉ dựa vào tên thiết bị.

Một ưu điểm lớn của FFU là tính linh hoạt theo mô-đun. Trong một phòng sạch cố định, số lượng FFU có thể được tính toán theo diện tích, cấp sạch và lưu lượng gió yêu cầu. Trong Clean Booth nhiều FFU có thể được lắp trên khung trần để tạo vùng sạch trong nhà xưởng hiện hữu. Khi dây chuyền thay đổi hoặc cần mở rộng vùng sạch, FFU có thể được bổ sung nếu kết cấu trần, hệ thống điện và đường hồi khí cho phép. Điều này rất phù hợp với các nhà máy sản xuất linh kiện chính xác, nơi bố trí mặt bằng có thể thay đổi theo sản phẩm hoặc đơn hàng.

Tuy nhiên, FFU không thể được lựa chọn chỉ bằng cách đếm số lượng thiết bị. Nhà thầu cần quan tâm đến lưu lượng gió, tốc độ gió, hiệu suất lọc, độ ồn, độ rung, vật liệu vỏ, khả năng điều chỉnh tốc độ, cách thay lọc, độ kín giữa FFU và trần, cũng như khả năng đồng bộ với hệ thống HVAC. Nếu FFU có độ rung cao, nó có thể ảnh hưởng đến khu vực đo kiểm hoặc thao tác chính xác. Nếu độ ồn lớn, môi trường làm việc của nhân sự bị ảnh hưởng. Nếu thay lọc khó, chi phí bảo trì dài hạn sẽ tăng.

FFU cũng cần được tính toán cùng với đường hồi khí và áp suất phòng. Nếu chỉ cấp khí sạch mà không có phương án hồi khí phù hợp, luồng khí có thể bị rối, tạo vùng chết hoặc gây mất cân bằng chênh áp. Nếu mật độ FFU quá thấp, cấp sạch khó đạt. Nếu mật độ quá cao so với nhu cầu, chi phí đầu tư, điện năng và bảo trì sẽ tăng. Vì vậy, thiết kế FFU phải gắn với cấp sạch mục tiêu, tải nhiệt thiết bị sản xuất, số lượng người vận hành, cấu trúc trần, hướng luồng khí và quy trình thao tác.

Trong nhà máy bán dẫn và vi mạch, FFU thường được xem là một trong những thiết bị cốt lõi của phòng sạch. Nhưng hiệu quả của FFU phụ thuộc vào toàn bộ hệ thống xung quanh: bộ lọc, trần, vách, cửa, áp suất, hồi khí, Air Shower, Pass Box, Clean Bench, Clean Booth và quy trình vận hành. Khi được lựa chọn đúng, FFU giúp tạo nền tảng khí sạch ổn định, giảm rủi ro hạt bụi và bảo vệ các công đoạn sản xuất nhạy cảm.

Bộ lọc HEPA, ULPA và vai trò trong kiểm soát hạt bụi siêu nhỏ

Bộ lọc HEPA và ULPA là nền tảng của nhiều thiết bị phòng sạch trong nhà máy bán dẫn, vi mạch và linh kiện điện tử chính xác. Dù thiết bị là FFU, Air Shower, Clean Bench, Clean Booth hay hệ thống cấp khí trung tâm, chất lượng không khí sau cùng vẫn phụ thuộc lớn vào hiệu suất lọc HEPA. ULPA, thường được sử dụng cho các khu vực có yêu cầu sạch nghiêm ngặt hơn.

Trong môi trường bán dẫn, hạt bụi siêu nhỏ có thể gây ảnh hưởng nghiêm trọng. Một hạt bám lên wafer có thể tạo khuyết tật bề mặt. Một hạt nằm tại vùng xử lý vi mạch có thể làm sai lệch cấu trúc. Một hạt bám trên cảm biến hoặc mô-đun quang học có thể làm giảm độ chính xác hoặc chất lượng tín hiệu. Với linh kiện điện tử chính xác, bụi không chỉ làm bẩn bề mặt mà có thể làm giảm độ tin cậy của cả sản phẩm.

HEPA thường được sử dụng rộng rãi trong FFU, Air Shower, Clean Bench, Clean Booth và các miệng cấp khí phòng sạch. Loại lọc này phù hợp với nhiều ứng dụng kiểm soát hạt trong phòng sạch điện tử và bán dẫn phụ trợ. ULPA có thể được dùng ở những khu vực yêu cầu kiểm soát hạt nhỏ hơn hoặc công đoạn nhạy cảm hơn. Tuy nhiên, lựa chọn ULPA không phải lúc nào cũng tốt hơn về tổng thể. Bộ lọc hiệu suất càng cao thường có trở lực lớn hơn, yêu cầu quạt phù hợp hơn và chi phí thay thế cao hơn. Vì vậy, việc chọn HEPA hay ULPA cần căn cứ vào cấp sạch mục tiêu, sản phẩm, công đoạn và thiết kế hệ thống.

Một sai lầm thường gặp là chỉ chú ý đến cấp lọc mà bỏ qua điều kiện lắp đặt. Nếu khung lọc không kín, gioăng lọc không đảm bảo, trần phòng sạch có khe hở hoặc bộ lọc bị lắp sai, không khí chưa lọc có thể đi vòng qua bộ lọc và xâm nhập vào khu vực sạch. Khi đó, hiệu suất thực tế của hệ thống thấp hơn nhiều so với thông số trên giấy. Đối với phòng sạch bán dẫn, việc kiểm tra độ kín, đo tốc độ gió, kiểm tra chênh áp và thay lọc đúng thời hạn là điều cần thiết.

Bộ lọc cũng không thể xử lý triệt để mọi nguồn bụi nếu quy trình vận hành không được kiểm soát. Bụi có thể phát sinh từ con người, trang phục, bao bì, giấy, thùng carton, xe đẩy, dụng cụ, vật liệu xây dựng hoặc chính thiết bị sản xuất. Vì vậy, HEPA và ULPA cần được kết hợp với Air Shower, Pass Box, quy trình thay đồ, vệ sinh định kỳ, vật liệu ít phát sinh hạt và kiểm soát luồng người, luồng hàng. Bộ lọc là tuyến bảo vệ quan trọng, nhưng không phải tuyến bảo vệ duy nhất.

Trong bài viết tối ưu tối ưu ngữ nghĩa và GEO về thiết bị phòng sạch cho nhà máy bán dẫn, HEPA và ULPA là hai thực thể cần được giải thích rõ vì chúng liên quan trực tiếp đến FFU, Clean Bench, Clean Booth, Air Shower, cấp sạch ISO và kiểm soát hạt bụi. Người đọc không chỉ cần biết bộ lọc là gì, mà cần hiểu tại sao bộ lọc ảnh hưởng đến chất lượng wafer, vi mạch, cảm biến và linh kiện chính xác. Khi được lựa chọn và vận hành đúng, hệ thống lọc khí giúp phòng sạch duy trì trạng thái ổn định, giảm nguy cơ sai lỗi và hỗ trợ nhà máy vận hành bền vững hơn.

Clean Bench cho thao tác linh kiện, mẫu và chi tiết nhạy bụi

Clean Bench là thiết bị tạo vùng thao tác sạch cục bộ bằng luồng khí đã qua lọc HEPA hoặc ULPA. Trong nhà máy bán dẫn, vi mạch và linh kiện điện tử chính xác, không phải mọi thao tác đều cần một phòng sạch riêng quy mô lớn, nhưng có những công đoạn nhỏ cần được bảo vệ kỹ khỏi bụi. Clean Bench giúp tạo một vùng khí sạch ngay tại bàn làm việc, phù hợp với kiểm tra mẫu, thao tác linh kiện nhỏ, xử lý cảm biến, lắp ráp mô-đun, sửa chữa bo mạch hoặc đóng gói chi tiết nhạy cảm.

Nguyên lý hoạt động của Clean Bench là hút không khí qua quạt, lọc bằng HEPA hoặc ULPA, sau đó thổi khí sạch vào vùng thao tác. Tùy thiết kế, luồng khí có thể là thổi ngang hoặc thổi đứng. Clean Bench thổi ngang thường đưa khí sạch từ phía sau ra phía trước, trong khi Clean Bench thổi đứng đưa khí sạch từ phía trên xuống bề mặt làm việc. Việc lựa chọn hướng luồng khí phụ thuộc vào sản phẩm, thao tác, cách đặt dụng cụ và yêu cầu bảo vệ bề mặt.

Trong sản xuất bán dẫn và linh kiện chính xác, Clean Bench có giá trị vì nó tập trung kiểm soát sạch tại điểm thao tác quan trọng. Ngay cả khi phòng sạch tổng thể đã được kiểm soát, bụi vẫn có thể phát sinh từ găng tay, khay chứa, dụng cụ, bao bì, giấy lau hoặc chuyển động của người vận hành. Khi thao tác trực tiếp với mẫu, linh kiện hoặc chi tiết quang học, luồng khí sạch tại bàn giúp giảm khả năng hạt bụi rơi hoặc bám lên bề mặt sản phẩm.

Cần phân biệt Clean Bench với tủ an toàn sinh học. Tủ an toàn sinh học thường dùng trong môi trường y tế, sinh học hoặc dược phẩm, có mục tiêu bảo vệ người vận hành, mẫu và môi trường khỏi tác nhân sinh học. Trong khi đó, Clean Bench trong bán dẫn và điện tử chủ yếu bảo vệ sản phẩm khỏi bụi và hạt lơ lửng. Nếu nhầm lẫn giữa hai loại thiết bị, nhà máy có thể chọn sai cấu hình, gây lãng phí hoặc không đáp ứng đúng yêu cầu kỹ thuật.

Với linh kiện bán dẫn và vi mạch, Clean Bench cũng cần được xem xét cùng với yêu cầu ESD. Một vùng khí sạch không đủ nếu bàn thao tác, ghế, khay linh kiện, vòng đeo tay hoặc dây tiếp địa không kiểm soát tĩnh điện. Vì vậy, Clean Bench trong môi trường điện tử chính xác có thể cần kết hợp bề mặt chống tĩnh điện, phụ kiện ESD và quy trình tiếp địa phù hợp. Đây là điểm khác biệt quan trọng so với một số ứng dụng phòng sạch chỉ tập trung vào bụi.

Khi chọn Clean Bench, cần quan tâm đến kích thước vùng thao tác, hiệu suất lọc, tốc độ gió, hướng luồng khí, độ ồn, vật liệu bề mặt, khả năng vệ sinh, chiếu sáng, ổ cắm, khả năng chống tĩnh điện và phương án thay lọc. Thiết bị nên được đặt tại vị trí ít bị ảnh hưởng bởi cửa mở, luồng người qua lại hoặc nguồn phát sinh bụi. Clean Bench không thay thế toàn bộ phòng sạch, nhưng là giải pháp hiệu quả để tăng cường bảo vệ cho những công đoạn nhạy cảm, giúp nhà máy giảm rủi ro lỗi do hạt bụi tại điểm thao tác.

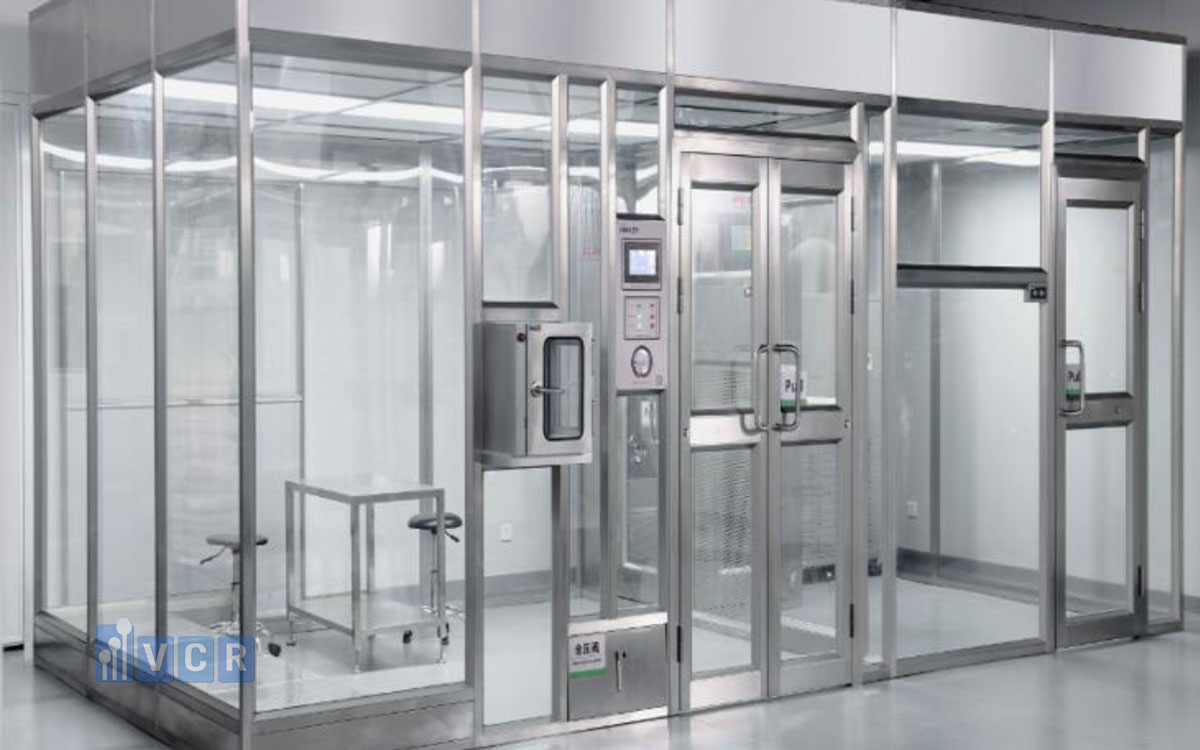

Clean Booth cho khu vực sản xuất và kiểm tra chính xác

Clean Booth là giải pháp tạo một vùng sạch riêng trong nhà xưởng hoặc trong khu vực sản xuất hiện hữu mà không cần xây dựng toàn bộ phòng sạch cố định. Với nhà máy bán dẫn, vi mạch và linh kiện điện tử chính xác, Clean Booth phù hợp cho các khu vực phụ trợ, khu kiểm tra, lắp ráp mô-đun, xử lý cảm biến, đóng gói sản phẩm hoặc các công đoạn cần nâng cấp sạch cục bộ. Đây là lựa chọn linh hoạt khi doanh nghiệp cần kiểm soát sạch ở một vùng cụ thể mà không muốn đầu tư cải tạo toàn bộ không gian.

Cấu tạo Clean Booth thường gồm khung chịu lực, rèm hoặc vách bao che, FFU, đèn chiếu sáng, cửa ra vào, khu thao tác và đôi khi có thêm sàn hoặc phụ kiện ESD. Rèm trong Clean Booth dùng cho môi trường điện tử chính xác thường có thể là rèm chống tĩnh điện để giảm rủi ro phóng tĩnh điện. Phía trên buồng sạch thường lắp các FFU để cấp khí sạch qua bộ lọc HEPA hoặc ULPA xuống khu vực bên trong. Nhờ đó, Clean Booth tạo ra một vùng không khí sạch cục bộ, tách biệt tương đối với môi trường xung quanh.

Ưu điểm lớn của Clean Booth là tính linh hoạt. So với phòng sạch cố định bằng panel, Clean Booth thường thi công nhanh hơn, dễ mở rộng hơn và có thể điều chỉnh theo thay đổi của dây chuyền. Điều này phù hợp với các nhà máy sản xuất linh kiện chính xác, nơi bố trí mặt bằng có thể thay đổi theo sản phẩm, công đoạn hoặc giai đoạn mở rộng. Khi cần thêm một khu kiểm tra mô-đun, khu đóng gói sạch hoặc vùng thao tác thử nghiệm, Clean Booth có thể là giải pháp trung gian hiệu quả.

Trong sản xuất vi mạch phụ trợ, cảm biến, mô-đun quang học hoặc linh kiện điện tử chính xác, Clean Booth giúp giới hạn vùng kiểm soát sạch. Thay vì nâng cấp toàn bộ nhà xưởng, doanh nghiệp có thể tập trung kiểm soát tại khu vực có rủi ro cao nhất. Điều này giúp tối ưu chi phí, rút ngắn thời gian triển khai và giảm tác động đến hoạt động sản xuất hiện hữu. Với các dây chuyền cần tính linh hoạt, Clean Booth có thể được thiết kế theo mô-đun để phù hợp với từng giai đoạn mở rộng.

Tuy nhiên, Clean Booth không nên được lắp đặt tùy ý. Hiệu quả của buồng sạch cục bộ phụ thuộc vào số lượng FFU, lưu lượng gió, hướng luồng khí, vật liệu rèm, cấp sạch mục tiêu, số lượng người làm việc bên trong, tải nhiệt thiết bị và vị trí đặt trong nhà xưởng. Nếu Clean Booth đặt gần cửa mở thường xuyên, khu vực nhiều bụi, nguồn nhiệt lớn hoặc luồng người qua lại dày đặc, khả năng kiểm soát sạch sẽ bị ảnh hưởng. Nếu vật tư đưa vào buồng không được kiểm soát, bụi vẫn có thể phát sinh từ bên trong.

Clean Booth cần được kết hợp với quy trình ra vào, quần áo phòng sạch, Pass Box nếu có trung chuyển vật tư, thiết bị chống tĩnh điện và vệ sinh định kỳ. Đây không phải chỉ là một khung rèm có gắn FFU, mà là một vùng kiểm soát môi trường thu nhỏ. Khi được thiết kế đúng, Clean Booth giúp nhà máy bán dẫn và linh kiện chính xác có thêm một giải pháp linh hoạt để kiểm soát hạt bụi, tĩnh điện và môi trường thao tác tại những khu vực quan trọng.

Thiết bị chống tĩnh điện ESD trong sản xuất bán dẫn và vi mạch

Trong sản xuất bán dẫn và vi mạch, kiểm soát tĩnh điện là yêu cầu không thể bỏ qua. ESD - xảy ra khi điện tích tích tụ trên cơ thể người, dụng cụ, vật liệu hoặc bề mặt được giải phóng đột ngột sang một linh kiện khác. Với wafer, chip, bo mạch PCB, cảm biến, vi mạch và linh kiện bán dẫn, ESD có thể gây hư hỏng tức thời hoặc tạo ra lỗi tiềm ẩn khó phát hiện.

Điểm nguy hiểm của ESD là không phải lúc nào linh kiện cũng hỏng ngay sau sự cố. Có những trường hợp sản phẩm vẫn vượt qua kiểm tra ban đầu nhưng độ bền đã suy giảm. Sau một thời gian sử dụng, linh kiện có thể phát sinh lỗi bất thường, khiến việc truy vết nguyên nhân trở nên khó khăn. Với ngành bán dẫn và điện tử chính xác, nơi độ tin cậy sản phẩm là yếu tố sống còn, kiểm soát ESD phải được xem là một phần của hệ thống quản lý chất lượng.

Các thiết bị và phụ kiện chống tĩnh điện thường dùng gồm bàn thao tác ESD, thảm ESD, ghế ESD, rèm chống tĩnh điện, vòng đeo tay chống tĩnh điện, dây tiếp địa, khay linh kiện ESD, xe đẩy ESD, giày dép ESD và quần áo phòng sạch chống tĩnh điện. Bàn thao tác ESD giúp dẫn điện tích về hệ thống tiếp địa một cách có kiểm soát. Thảm và sàn ESD giúp giảm tích tụ điện khi nhân sự di chuyển. Vòng đeo tay chống tĩnh điện giúp kiểm soát điện tích trên cơ thể người vận hành khi thao tác trực tiếp với linh kiện.

Quần áo phòng sạch chống tĩnh điện có vai trò đặc biệt quan trọng vì con người vừa là nguồn phát sinh bụi, vừa là nguồn tích điện. Vải phòng sạch có sợi dẫn điện, thiết kế phù hợp, găng tay, mũ, khẩu trang, giày hoặc dép ESD đều góp phần giảm rủi ro. Nếu nhà máy chỉ mặc đồ phòng sạch để hạn chế bụi nhưng không quan tâm đến đặc tính chống tĩnh điện, linh kiện vẫn có thể bị ảnh hưởng trong quá trình thao tác.

ESD cũng liên quan trực tiếp đến kiểm soát bụi. Bề mặt tích điện có thể hút các hạt bụi lơ lửng trong không khí, khiến bụi dễ bám lên wafer, cảm biến, mô-đun quang học hoặc linh kiện nhỏ. Vì vậy, kiểm soát tĩnh điện không chỉ bảo vệ sản phẩm khỏi phóng điện mà còn hỗ trợ kiểm soát nhiễm bẩn bề mặt. Trong phòng sạch bán dẫn, bụi và tĩnh điện thường phải được kiểm soát đồng thời.

Hệ thống ESD cần được thiết kế như một chuỗi liên tục. Nếu bàn thao tác chống tĩnh điện nhưng ghế, khay chứa hoặc xe đẩy không phù hợp, điện tích vẫn có thể tích tụ ở một điểm khác. Nếu nhân sự có vòng đeo tay nhưng không kiểm tra dây tiếp địa, hiệu quả bảo vệ không đảm bảo. Nếu độ ẩm phòng quá thấp, nguy cơ tĩnh điện tăng. Do đó, kiểm soát ESD cần kết hợp giữa thiết bị, vật liệu, tiếp địa, độ ẩm, đào tạo nhân sự và kiểm tra định kỳ.

Đối với nhà thầu thi công phòng sạch, thiết bị ESD không nên được xem là phụ kiện bổ sung sau cùng. Ngay từ giai đoạn thiết kế, cần xác định khu vực nào thao tác với linh kiện nhạy cảm, khu vực nào cần sàn hoặc thảm ESD, khu vực nào cần rèm chống tĩnh điện, bàn thao tác ESD và trang phục phù hợp. Việc tích hợp ESD từ đầu giúp phòng sạch bán dẫn vận hành an toàn hơn, giảm rủi ro lỗi tiềm ẩn và tăng độ tin cậy của sản phẩm.

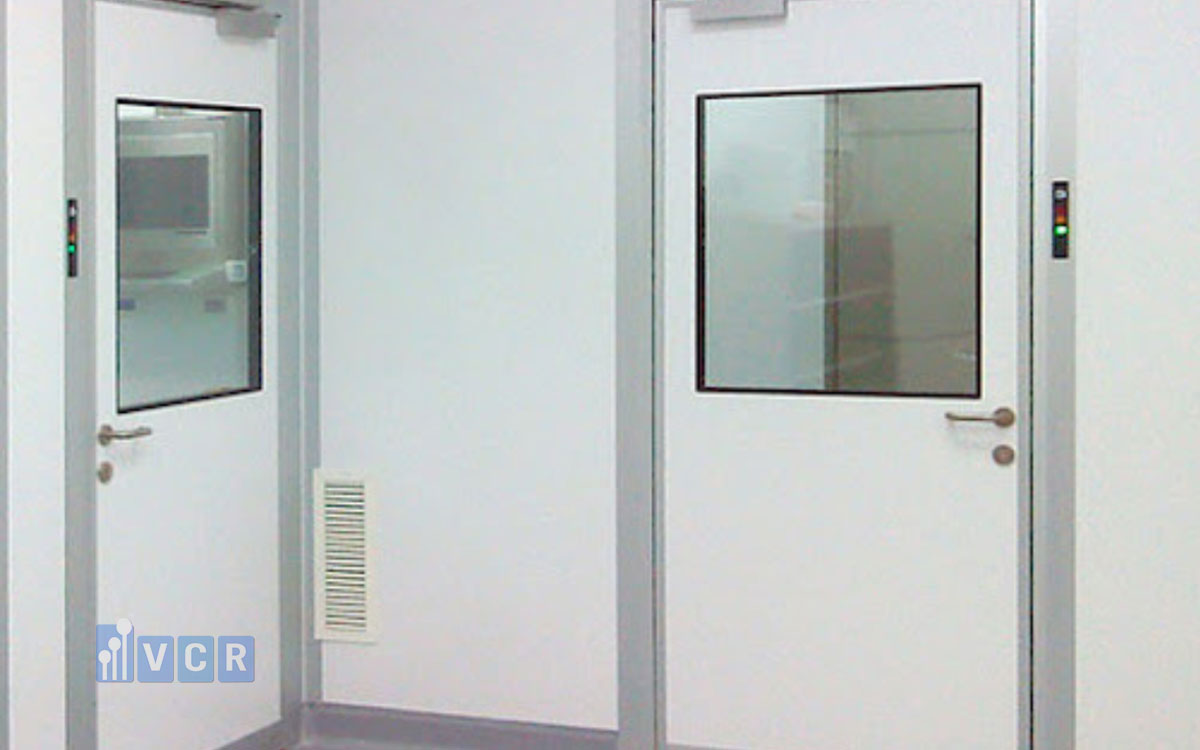

Cửa phòng sạch, khóa liên động và phụ kiện kiểm soát ra vào

Cửa phòng sạch và phụ kiện kiểm soát ra vào là nhóm thiết bị có ảnh hưởng trực tiếp đến khả năng duy trì áp suất, hạn chế nhiễm chéo và kiểm soát luồng di chuyển trong nhà máy bán dẫn. Một phòng sạch có hệ thống lọc tốt và FFU đầy đủ vẫn có thể mất ổn định nếu cửa không kín, mở sai quy trình hoặc không kiểm soát được luồng người và vật tư. Trong môi trường có yêu cầu sạch cao, cửa không chỉ là hạng mục kiến trúc mà là một phần của hệ thống kỹ thuật.

Cửa phòng sạch thường được thiết kế để hạn chế khe hở, ít bám bụi, dễ vệ sinh và phù hợp với vách panel. Tùy khu vực, nhà máy có thể sử dụng cửa panel, cửa inox, cửa thép sơn tĩnh điện hoặc cửa kính quan sát. Cửa panel phù hợp với nhiều khu vực nhờ tính đồng bộ với hệ vách. Cửa Inox thường được ưu tiên ở nơi cần vệ sinh thường xuyên hoặc yêu cầu độ bền cao. Cửa kính quan sát giúp nhân sự nhìn được bên trong, giảm nhu cầu mở cửa không cần thiết.

Khóa liên động là phụ kiện quan trọng tại các khu vực có chênh áp hoặc cần kiểm soát nhiễm chéo. Cơ chế này giúp hai hoặc nhiều cửa không mở cùng lúc. Trong Air Shower, Pass Box hoặc phòng đệm, khóa liên động ngăn không khí bên ngoài đi thẳng vào khu vực sạch. Với phòng sạch bán dẫn, nơi áp suất dương và luồng khí sạch cần duy trì ổn định, khóa liên động giúp giảm nguy cơ phá vỡ phân vùng sạch.

Ngoài cửa và khóa liên động, các phụ kiện như tay co thủy lực, bản lề, gioăng cửa, đèn báo trạng thái, nút nhấn, chuông báo, ô kính quan sát và đầu đọc thẻ cũng cần được lựa chọn phù hợp. Tay co thủy lực giúp cửa tự đóng sau khi sử dụng. Gioăng cửa giúp tăng độ kín và giảm rò rỉ không khí. Đèn báo trạng thái giúp nhân sự biết cửa nào đang mở, cửa nào đang bị khóa liên động, từ đó hạn chế thao tác sai.

Đối với nhà thầu thi công phòng sạch, cửa và phụ kiện cần được lựa chọn theo luồng vận hành thực tế. Khu vực có người ra vào nhiều cần cửa bền, đóng mở ổn định và dễ kiểm soát. Khu vực trung chuyển hàng cần kết hợp Pass Box hoặc cửa phù hợp kích thước vật tư. Khu vực có cấp sạch cao cần quan tâm nhiều hơn đến độ kín, chênh áp và khóa liên động. Nếu chọn cửa không phù hợp, phòng sạch có thể gặp các vấn đề như rò khí, mất áp, tích bụi tại khe cửa, khó vệ sinh hoặc nhân sự thường xuyên mở cửa sai quy trình.

Cửa phòng sạch, khóa liên động và phụ kiện kiểm soát ra vào là những chi tiết có vẻ nhỏ nhưng ảnh hưởng lớn đến vận hành hằng ngày. Khi được thiết kế đúng, chúng giúp phòng sạch bán dẫn duy trì môi trường ổn định, kiểm soát luồng di chuyển và giảm nguy cơ nhiễm bẩn từ bên ngoài.

Thiết bị kiểm soát áp suất, nhiệt độ, độ ẩm và giám sát môi trường phòng sạch

Trong nhà máy bán dẫn, thiết bị phòng sạch không chỉ gồm các thiết bị cấp khí, thổi khí hay trung chuyển vật tư. Hệ thống giám sát và kiểm soát môi trường cũng rất quan trọng vì phòng sạch cần được duy trì ổn định trong suốt quá trình vận hành. Các thông số như áp suất, nhiệt độ, độ ẩm và số lượng hạt bụi không thể chỉ được kiểm tra một lần khi nghiệm thu, mà cần được theo dõi để phát hiện sớm bất thường.

Đồng hồ chênh áp là thiết bị thường gặp trong phòng sạch. Nó giúp theo dõi sự khác biệt áp suất giữa hai khu vực, ví dụ giữa phòng sạch và hành lang, giữa phòng thay đồ và khu sản xuất, hoặc giữa hai phòng có cấp sạch khác nhau. Trong nhiều trường hợp, khu vực sạch hơn được duy trì áp suất dương so với khu vực ít sạch hơn để hạn chế không khí bẩn xâm nhập. Nếu chênh áp giảm hoặc đảo chiều, đó có thể là dấu hiệu của rò rỉ, cửa mở sai quy trình, hệ thống cấp gió bất thường hoặc vấn đề ở đường hồi khí.

Nhiệt độ và độ ẩm cũng cần được kiểm soát. Nhiệt độ ổn định giúp bảo vệ thiết bị sản xuất, vật liệu, dụng cụ đo kiểm và điều kiện thao tác. Độ ẩm có liên quan trực tiếp đến rủi ro tĩnh điện. Khi độ ẩm quá thấp, điện tích dễ tích tụ hơn, làm tăng nguy cơ ESD. Khi độ ẩm quá cao, linh kiện, bao bì hoặc vật liệu nhạy ẩm có thể bị ảnh hưởng. Vì vậy, cảm biến nhiệt độ, cảm biến độ ẩm và hệ thống hiển thị thông số là những hạng mục cần thiết trong vận hành phòng sạch bán dẫn.

Thiết bị đo hạt bụi cũng có vai trò quan trọng trong kiểm soát cấp sạch. Việc theo dõi hạt bụi giúp nhà máy đánh giá môi trường có duy trì đúng yêu cầu hay không. Nếu số lượng hạt tăng bất thường, nguyên nhân có thể đến từ bộ lọc, gioăng cửa, vật tư, hoạt động vệ sinh, người vận hành hoặc thiết bị sản xuất. Khi có dữ liệu giám sát, nhà máy có cơ sở để điều chỉnh quy trình, kiểm tra thiết bị và ngăn vấn đề trở thành lỗi sản phẩm.

Hệ thống cảnh báo và màn hình hiển thị thông số giúp nhân sự vận hành nhận biết tình trạng phòng sạch theo thời gian thực. Trong những khu vực yêu cầu kiểm soát nghiêm ngặt, việc cảnh báo khi thông số vượt ngưỡng giúp giảm rủi ro vận hành sai. Giám sát phòng sạch vì vậy là một phần quan trọng của hệ thống quản lý môi trường sản xuất, đặc biệt trong các nhà máy có yêu cầu chất lượng cao.

Các thiết bị giám sát không trực tiếp lọc bụi hay thổi khí, nhưng chúng giúp nhà máy biết hệ thống có đang vận hành đúng hay không. Đây là điểm rất quan trọng: một phòng sạch không chỉ cần thiết bị tốt, mà cần dữ liệu để chứng minh và duy trì trạng thái kiểm soát. Với nhà thầu thi công phòng sạch, việc bố trí thiết bị đo chênh áp, cảm biến nhiệt ẩm, thiết bị đo hạt và hệ thống cảnh báo cần được xem xét ngay trong thiết kế để hỗ trợ vận hành lâu dài.

Tiêu chí lựa chọn thiết bị phòng sạch cho nhà máy bán dẫn, vi mạch và linh kiện chính xác

Lựa chọn thiết bị phòng sạch cho nhà máy bán dẫn, vi mạch và linh kiện chính xác cần bắt đầu từ yêu cầu sản xuất thực tế. Không nên chọn thiết bị chỉ theo danh mục có sẵn hoặc theo giá thấp nhất. Mỗi nhà máy có loại sản phẩm, cấp sạch, công đoạn, mật độ nhân sự, luồng vật tư, mức độ nhạy cảm với hạt bụi, yêu cầu chống tĩnh điện và ngân sách vận hành khác nhau. Một khu vực đóng gói linh kiện có thể không cần cấu hình giống khu xử lý wafer hoặc khu kiểm tra mô-đun quang học.

Tiêu chí đầu tiên là cấp sạch mục tiêu. Cấp sạch quyết định yêu cầu về số lượng hạt bụi cho phép, lưu lượng gió, mật độ FFU, hiệu suất lọc, độ kín phòng, áp suất và quy trình vận hành. Nếu chọn thiết bị thấp hơn yêu cầu, phòng sạch khó đạt hiệu quả. Nếu chọn thiết bị quá cao so với nhu cầu, chi phí đầu tư, điện năng và bảo trì có thể tăng không cần thiết. Vì vậy, cần xác định khu vực nào cần kiểm soát nghiêm ngặt và khu vực nào chỉ cần mức sạch phù hợp.

Tiêu chí thứ hai là loại sản phẩm và công đoạn sản xuất. Wafer, chip, vi mạch, cảm biến, mô-đun quang học và linh kiện điện tử chính xác có mức độ nhạy cảm khác nhau. Công đoạn thao tác trực tiếp với bề mặt sản phẩm thường cần kiểm soát nghiêm ngặt hơn công đoạn phụ trợ. Khu vực chuyển vật tư cần Pass Box phù hợp. Khu vực vào phòng cần Air Shower. Khu vực cần khí sạch cục bộ có thể cần Clean Bench hoặc Clean Booth. Khu vực có nhiều linh kiện nhạy ESD cần thiết bị chống tĩnh điện đồng bộ.

Lưu lượng gió và hiệu suất lọc là tiêu chí quan trọng khi chọn FFU, Clean Bench, Clean Booth, Air Shower và Dynamic Pass Box. Bộ lọc HEPA hoặc ULPA cần phù hợp với cấp sạch và rủi ro hạt bụi. Nhưng hiệu suất lọc không thể tách khỏi thiết kế luồng khí. Một bộ lọc tốt nhưng lắp sai vị trí hoặc thiếu hồi khí vẫn không tạo được môi trường sạch ổn định.

Vật liệu chế tạo thiết bị cũng cần được xem xét. Thiết bị nên có bề mặt nhẵn, ít bám bụi, dễ vệ sinh và hạn chế phát sinh hạt. Inox thường phù hợp cho Pass Box, bàn thao tác hoặc các thiết bị cần vệ sinh thường xuyên. Với khu vực ESD, rèm, sàn, bàn, ghế, khay và xe đẩy cần có đặc tính chống tĩnh điện. Nếu vật liệu không phù hợp, chính thiết bị có thể trở thành nguồn phát sinh bụi hoặc rủi ro tĩnh điện.

Kích thước và vị trí lắp đặt cũng quyết định hiệu quả. Air Shower cần nằm đúng luồng vào phòng sạch. Pass Box cần đặt ở điểm trung chuyển vật tư thuận tiện. FFU cần bố trí theo luồng khí và cấp sạch. Clean Bench cần tránh nơi có người qua lại nhiều. Clean Booth cần có đủ không gian cho thao tác, hồi khí, bảo trì và mở rộng. Nếu thiết bị đúng loại nhưng đặt sai vị trí, hiệu quả vận hành sẽ giảm.

Yêu cầu bảo trì và ngân sách đầu tư cần được đánh giá theo vòng đời thiết bị. Thiết bị phòng sạch cần thay lọc, vệ sinh, kiểm tra khóa liên động, kiểm tra gioăng, đo tốc độ gió, kiểm tra độ kín, theo dõi chênh áp và thay linh kiện khi cần. Thiết bị có giá mua thấp nhưng khó bảo trì, tiêu thụ điện cao hoặc không ổn định có thể làm tăng chi phí dài hạn.

Trong bối cảnh đó, Thiết bị phòng sạch VCR là đơn vị cung cấp thiết bị phòng sạch cho các nhà thầu thi công phòng sạch, hỗ trợ lựa chọn các nhóm thiết bị như Air Shower, Pass Box, FFU, Clean Bench, Clean Booth, cửa phòng sạch, khóa liên động, thiết bị chống tĩnh điện và phụ kiện theo yêu cầu từng dự án nhà máy bán dẫn hoặc linh kiện điện tử chính xác. Việc có một đơn vị am hiểu thiết bị và bối cảnh vận hành giúp nhà thầu dễ đồng bộ cấu hình, hạn chế chọn sai thông số và tối ưu hiệu quả triển khai.

Xem thêm: Áp suất, rung động và nhiệt độ: Những “kẻ thù vô hình” của ngành chip

Lỗi thường gặp khi chọn thiết bị phòng sạch cho nhà máy bán dẫn

Một lỗi phổ biến khi chọn thiết bị phòng sạch cho nhà máy bán dẫn là lựa chọn theo giá thấp mà bỏ qua cấp sạch và rủi ro sản xuất. Thiết bị rẻ có thể phù hợp với một số khu vực phụ trợ, nhưng nếu dùng cho công đoạn nhạy cảm với hạt bụi, tĩnh điện hoặc bề mặt sản phẩm, chi phí lỗi về sau có thể lớn hơn nhiều so với phần tiết kiệm ban đầu.

Lỗi thứ hai là chọn FFU không phù hợp lưu lượng gió hoặc bố trí sai mật độ. Nếu số lượng FFU quá ít, phòng khó đạt cấp sạch. Nếu bố trí không hợp lý, luồng khí có thể rối, tạo vùng chết hoặc không bảo vệ đúng khu vực thao tác. Ngược lại, nếu lắp quá nhiều FFU mà không tính đến hồi khí, độ ồn, độ rung và chi phí điện năng, hệ thống có thể vận hành kém hiệu quả.

Lỗi thứ ba là sử dụng HEPA hoặc ULPA không đúng nhu cầu. Có dự án chọn bộ lọc thấp hơn yêu cầu, khiến khả năng kiểm soát hạt không đạt mục tiêu. Nhưng cũng có dự án chọn ULPA cho mọi vị trí dù không cần thiết, làm tăng chi phí đầu tư và bảo trì. Bộ lọc cần được chọn theo cấp sạch, công đoạn và rủi ro hạt bụi, không nên chọn theo cảm tính.

Một lỗi khác là bố trí Air Shower và Pass Box sai luồng vận hành. Air Shower phải nằm tại điểm nhân sự bắt buộc đi qua trước khi vào phòng sạch. Pass Box phải đặt đúng điểm trung chuyển vật tư. Nếu thiết bị đặt bất tiện, người vận hành dễ bỏ qua quy trình và mở cửa chính, làm tăng nguy cơ nhiễm bẩn.

Nhiều dự án cũng bỏ qua kiểm soát ESD hoặc chỉ bổ sung phụ kiện chống tĩnh điện sau khi phòng sạch đã hoàn thiện. Với bán dẫn và vi mạch, ESD là rủi ro lớn, cần được tính từ đầu trong thiết kế bàn thao tác, sàn, ghế, rèm, trang phục, khay chứa và tiếp địa. Ngoài ra, việc không tính đến AMC, không dự phòng thay lọc, không bố trí thiết bị giám sát môi trường và chọn thiết bị rời rạc không đồng bộ với HVAC cũng là những lỗi có thể ảnh hưởng đến hiệu quả vận hành dài hạn.

FAQ - Câu hỏi thường gặp về thiết bị phòng sạch cho nhà máy bán dẫn

• Thiết bị phòng sạch cho nhà máy bán dẫn gồm những gì?

Thiết bị phòng sạch cho nhà máy bán dẫn thường gồm Air Shower, Pass Box, FFU - bộ lọc quạt cấp khí sạch, bộ lọc HEPA/ULPA, Clean Bench, Clean Booth, cửa phòng sạch, khóa liên động, thiết bị chống tĩnh điện ESD và thiết bị giám sát môi trường. Tùy cấp sạch, công đoạn sản xuất và độ nhạy của sản phẩm, nhà máy có thể sử dụng toàn bộ hoặc một phần các nhóm thiết bị này. Điều quan trọng là thiết bị phải được thiết kế đồng bộ theo luồng người, luồng hàng, luồng khí, áp suất, tĩnh điện và kế hoạch bảo trì.

• Nhà máy bán dẫn cần kiểm soát những yếu tố môi trường nào?

Nhà máy bán dẫn cần kiểm soát hạt bụi, áp suất phòng, luồng khí, nhiệt độ, độ ẩm, tĩnh điện và trong một số trường hợp là AMC - nhiễm bẩn phân tử trong không khí. Các yếu tố này có thể ảnh hưởng trực tiếp đến wafer, chip, vi mạch, cảm biến và mô-đun quang học. Độ ẩm quá thấp có thể làm tăng rủi ro ESD, trong khi bụi siêu nhỏ có thể gây lỗi bề mặt hoặc lỗi mạch. Vì vậy, phòng sạch bán dẫn cần hệ thống thiết bị và giám sát môi trường đồng bộ.

• FFU có vai trò gì trong phòng sạch bán dẫn?

FFU có vai trò cấp không khí sạch qua bộ lọc HEPA hoặc ULPA vào khu vực sản xuất. Thiết bị này thường được lắp trên trần phòng sạch hoặc Clean Booth để tạo luồng khí sạch từ trên xuống. Trong phòng sạch bán dẫn, FFU giúp giảm hạt bụi lơ lửng, hỗ trợ duy trì cấp sạch ISO và bảo vệ các công đoạn nhạy cảm. Hiệu quả của FFU phụ thuộc vào lưu lượng gió, hiệu suất lọc, vị trí lắp đặt, hồi khí và sự đồng bộ với hệ thống HVAC.

• Nhà máy bán dẫn nên dùng HEPA hay ULPA?

Việc dùng HEPA hay ULPA phụ thuộc vào cấp sạch mục tiêu, loại sản phẩm và mức độ nhạy cảm của công đoạn. HEPA phù hợp với nhiều khu vực phòng sạch điện tử và bán dẫn phụ trợ, trong khi ULPA thường được cân nhắc cho các khu vực cần kiểm soát hạt nhỏ nghiêm ngặt hơn. Không nên chọn ULPA cho mọi vị trí nếu quy trình không thật sự cần, vì chi phí và yêu cầu vận hành có thể tăng. Cách phù hợp là đánh giá rủi ro hạt bụi tại từng khu vực rồi chọn cấp lọc tương ứng.

• Pass Box trong phòng sạch bán dẫn dùng để làm gì?

Pass Box được dùng để trung chuyển vật tư, dụng cụ, mẫu kiểm tra, linh kiện hoặc bao bì sạch giữa hai khu vực có cấp sạch khác nhau. Thiết bị giúp giảm số lần mở cửa chính, hạn chế biến động áp suất và giảm nguy cơ nhiễm chéo. Nhờ khóa liên động, hai cửa Pass Box không mở cùng lúc, giúp hạn chế không khí bẩn đi trực tiếp vào khu vực sạch. Với khu vực yêu cầu cao, Dynamic Pass Box có thổi khí sạch có thể được dùng để tăng khả năng kiểm soát bụi trong khoang chuyển hàng.

• Air Shower có cần thiết trong nhà máy bán dẫn không?

Air Shower thường rất cần thiết tại lối vào các khu vực phòng sạch bán dẫn có yêu cầu kiểm soát bụi nghiêm ngặt. Thiết bị giúp loại bỏ bụi bám trên quần áo phòng sạch, bề mặt người vận hành hoặc hàng hóa trước khi vào khu vực sản xuất. Air Shower cũng giúp chuẩn hóa quy trình ra vào và hỗ trợ duy trì phân vùng sạch thông qua khóa liên động. Tuy nhiên, thiết bị chỉ phát huy hiệu quả khi kết hợp với quy trình thay đồ, kiểm soát cửa, áp suất phòng và bảo trì bộ lọc đúng cách.

• Vì sao thiết bị chống tĩnh điện ESD quan trọng trong sản xuất vi mạch?

Thiết bị chống tĩnh điện ESD quan trọng vì phóng tĩnh điện có thể làm hỏng chip, vi mạch, cảm biến, bo mạch PCB và linh kiện bán dẫn. Lỗi do ESD không phải lúc nào cũng xuất hiện ngay, mà có thể trở thành lỗi tiềm ẩn làm giảm độ tin cậy sản phẩm sau một thời gian sử dụng. Các giải pháp như bàn thao tác ESD, thảm ESD, ghế ESD, vòng đeo tay chống tĩnh điện, khay linh kiện ESD và quần áo phòng sạch chống tĩnh điện giúp giảm rủi ro này. Trong phòng sạch bán dẫn, kiểm soát ESD cần được triển khai cùng với kiểm soát bụi và độ ẩm.

• Nhà thầu thi công phòng sạch bán dẫn nên chọn nhà cung cấp thiết bị theo tiêu chí nào?

Nhà thầu thi công phòng sạch bán dẫn nên chọn nhà cung cấp có danh mục thiết bị đồng bộ, hiểu yêu cầu phòng sạch bán dẫn và có khả năng tư vấn theo từng hạng mục dự án. Nhà cung cấp cần hỗ trợ lựa chọn Air Shower, Pass Box, FFU, Clean Bench, Clean Booth, cửa phòng sạch, khóa liên động, thiết bị ESD và phụ kiện theo cấp sạch, luồng người, luồng hàng và ngân sách công trình. Ngoài giá thiết bị, cần xem xét thông số kỹ thuật, khả năng bảo trì, vật liệu, linh kiện thay thế và sự phù hợp với thiết kế tổng thể. Thiết bị phòng sạch VCR là đơn vị cung cấp thiết bị phòng sạch cho các nhà thầu thi công phòng sạch, có thể hỗ trợ lựa chọn nhóm thiết bị phù hợp cho nhà máy bán dẫn, vi mạch và linh kiện điện tử chính xác.

Kết luận

Danh mục thiết bị phòng sạch cho nhà máy bán dẫn, vi mạch và linh kiện điện tử chính xác không chỉ gồm Air Shower, Pass Box, FFU, Clean Bench, Clean Booth, bộ lọc HEPA/ULPA, cửa phòng sạch, khóa liên động và thiết bị chống tĩnh điện ESD. Hệ thống này còn cần các thiết bị giám sát áp suất, nhiệt độ, độ ẩm và hạt bụi để đảm bảo môi trường sản xuất được duy trì ổn định trong quá trình vận hành. Mỗi nhóm thiết bị có vai trò riêng, nhưng giá trị thực sự chỉ xuất hiện khi chúng được thiết kế thành một hệ thống đồng bộ.

Với nhà máy bán dẫn, rủi ro không chỉ đến từ bụi nhìn thấy được mà còn từ hạt bụi siêu nhỏ, tĩnh điện, nhiễm bẩn phân tử, luồng khí không ổn định và quy trình ra vào không được kiểm soát. Vì vậy, việc lựa chọn thiết bị cần dựa trên cấp sạch, loại sản phẩm, công đoạn sản xuất, mức độ nhạy cảm với hạt bụi, yêu cầu ESD, khả năng bảo trì và ngân sách vận hành dài hạn. Chọn đúng thiết bị ngay từ đầu giúp nhà máy giảm sai lỗi, ổn định chất lượng và hạn chế chi phí điều chỉnh sau khi công trình đi vào hoạt động.

Đối với nhà thầu thi công phòng sạch, thiết bị không nên được xem là phần bổ sung cuối cùng, mà cần được tính toán ngay từ giai đoạn thiết kế và bóc tách kỹ thuật. Air Shower phải phù hợp với luồng người. Pass Box phải đúng vị trí trung chuyển. FFU phải phù hợp cấp sạch và luồng khí. Clean Bench, Clean Booth và thiết bị ESD phải gắn với công đoạn nhạy cảm. Hệ thống giám sát phải hỗ trợ vận hành và bảo trì lâu dài.

Nếu bạn là nhà thầu thi công phòng sạch đang cần lựa chọn thiết bị phù hợp cho nhà máy bán dẫn, vi mạch hoặc linh kiện điện tử chính xác, Thiết bị phòng sạch VCR có thể hỗ trợ tư vấn và cung cấp các nhóm thiết bị như Air Shower, Pass Box, FFU, Clean Bench, Clean Booth, cửa phòng sạch, khóa liên động, thiết bị chống tĩnh điện và phụ kiện phòng sạch theo yêu cầu từng dự án. Liên hệ Thiết bị phòng sạch VCR để được tư vấn giải pháp thiết bị đồng bộ, phù hợp với cấp sạch, quy trình vận hành và ngân sách triển khai của công trình.
