Các phân loại phòng sạch mà nhà đầu tư, thi công phải biết

Thông thường chúng ta thường quan tâm đến cấp độ sạch và xem đó là cách để phân loại các phòng sạch. Tuy nhiên, việc phân loại phòng sạch không chỉ như thế. Để tạo ra một phòng sạch phù hợp nhất, chúng ta phải hiểu cặn kẽ về chúng. Và bài viết này hãy cùng Thiết bị phòng sạch VCR tìm hiểu các loại phòng sạch mà các nhà đầu tư và thi công cần phải biết.

Phân loại phòng sạch theo đối tượng điều khiển chính

Theo đối tượng điều khiển chính, phòng sạch có thể được chia thành 2 loại là: Phòng sạch công nghiệp và Phòng sạch sinh học.

Phòng sạch công nghiệp

Đối tượng kiểm soát chính của phòng sạch công nghiệp là các hạt bụi (không phân biệt giữa động và tĩnh).

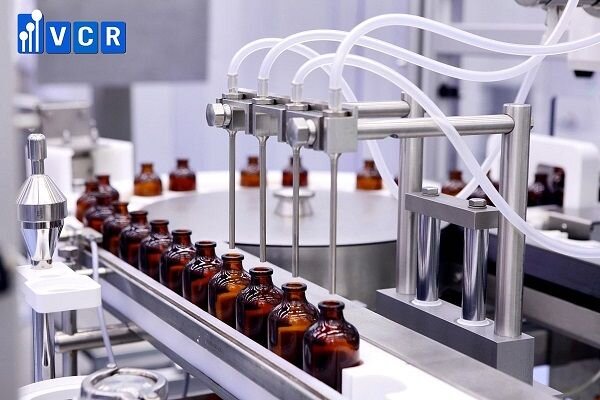

Phòng sạch công nghiệp dược phẩm

Phòng sạch công nghiệp chủ yếu được sử dụng trong các ngành công nghiệp điện tử, hàng không, máy móc, hóa chất, dược phẩm, năng lượng, nano và các ngành công nghiệp khác. Đặc biệt ngành công nghiệp điện tử và quang điện tử không thể tách rời phòng sạch và công nghệ sạch.

Phòng sạch sinh học

Đối tượng kiểm soát chính của phòng sạch sinh học là các hạt vi sinh vật sống và tồn tại như vi trùng, vi rút và các hạt khác có hại cho con người, động vật và môi trường.

Phòng sạch nghiên cứu sinh học

Phòng sạch sinh học được sử dụng rộng rãi trong y tế (phòng mổ sạch, phòng nghiên cứu), dược sinh học, phòng thí nghiệm chăn nuôi, phòng xét nghiệm an toàn sinh học, vệ sinh và kiểm dịch. Sự phát triển của phòng sạch sinh học rất nhanh, đã được các bên công nhận và coi trọng.

Phân loại theo kết cấu phòng sạch

Nếu phân loại theo kết cấu của phòng sạch thì chúng ta sẽ có 3 loại, đó là: Phòng sạch HardWall, Phòng sạch SoftWall và Phòng sạch RigidWall.

Phòng sạch HardWall

Đối với các phòng sạch có tiêu chuẩn phân loại nghiêm ngặt, chúng ta sẽ cần sử dụng loại phòng sạch này. Phòng sạch HardWall được thiết kế để tuân thủ mọi phân loại phòng sạch, thậm chí là nghiêm ngặt nhất (ISO Class 1).

Phòng sạch HardWall có thể được đặt riêng hoặc được kết hợp vào một nhà máy sản xuất đang có. Được chế tạo bằng cách sử dụng khung nhôm phủ với Panel đúc sẵn, Panel với phòng sạch mô-đun HardWall được thiết kế để đạt được mức độ kiểm soát cao đối với tĩnh, áp suất, độ ẩm và ô nhiễm.

Phòng sạch SoftWall

Phòng sạch SoftWall là loại phòng sạch tối giản, nhẹ, có thể đáp ứng hầu hết các tiêu chuẩn phân loại phòng sạch. Phòng sạch SoftWall có thể phù hợp với hầu hết mọi không gian và hoàn toàn có thể tùy chỉnh với nhiều tùy chọn lọc, loại cửa và các yêu cầu sửa đổi khác.

Phòng sạch RigidWall

Phòng sạch RigidWall cũng có thể cung cấp môi trường phù hợp cho các ứng dụng có yêu cầu độ sạch ít nghiêm ngặt hơn, với một số tính linh hoạt cho phép bạn thực hiện các thay đổi khi cần thiết đối với bố cục và thiết kế của phòng sạch. Các tấm RigidWall có độ bền tương đương với HardWalls, với chức năng đầy đủ từ sàn đến trần. Chúng được sử dụng tốt nhất cho các phòng sạch có phân loại ISO Class 5-8.

Xem thêm: 3 loại phòng sạch theo kết cấu

Phân loại phòng sạch theo các tiêu chuẩn

Phân loại theo tiêu chuẩn ISO

Tiêu chuẩn ISO phân loại các cấp độ sạch dựa trên việc kiểm soát nồng độ và kích thước các hạt trên một mét khối. Các bạn có thể theo dõi ở bảng dưới.

Cấp độ sạch Số hạt tối đa / m3 Tương đương STD 209E ≥0.1μm ≥0.2μm ≥0.3μm ≥0.5μm ≥1μm ≥5μm ISO 1 10 2 ISO 2 100 24 10 4 ISO 3 1000 237 102 35 8 Class 1 ISO 4 10000 2.370 1.020 352 83 Class 10 ISO 5 100000 23.700 10.200 3.520 832 29 Class 100 ISO 6 1000000 237.000 102.000 35.200 8.320 293 Class 1.000 ISO 7 352.000 83.200 2.930 Class 10.000 ISO 8 3.520.000 832.000 29.300 Class 100.000 ISO 9 35.200.000 8.320.000 293.000 Phòng thường

Ở đây phòng sạch sẽ được phân thành 8 cấp độ từ 1 – 8, với phòng sạch ISO 1 là sạch nhất và ISO 8 là kém sạch nhất.

Phân loại theo tiêu chuẩn FED STD 209E

Đây là tiêu chuẩn của Liên Minh Hoa Kỳ, nó phân loại cấp độ sạch theo kích thước và nồng độ hat trên một foot khối.

Theo tiêu chuẩn này phòng sạch sẽ có 6 loại là Class 1, Class 10, Class 100, Class 1000, Class 10000 và Class 100000. Trong đó thì Class 1 là sạch nhất và Class 100000 là kém sạch nhất.

Class Số hạt tối đa / ft3 Tương đương ISO ≥0.1μm ≥0.2μm ≥0.3μm ≥0.5μm ≥5μm 1 35 7 3 1 ISO 3 10 350 75 30 10 ISO 4 100 100 ISO 5 1000 1000 7 ISO 6 10000 10000 70 ISO 7 100000 100000 700 ISO 8

Phân loại theo tiêu chuẩn GMP

Tiêu chuẩn GMP là tiêu chuẩn không thể thiếu trong các phòng sạch liên quan đến dược phẩm. Tiêu chuẩn này được WHO công bố, có bốn cấp độ sạch là A, B, C và D, trong đó thì A là cấp sạch nhất và D là cấp kém sạch nhất.

Cấp độ ISO 14644-1 FED STD 209E A ISO 5 Class 100 B ISO 5 Class 100 C ISO 7 Class 10.000 D ISO 8 Class 100.000

Phân loại phòng sạch theo kiểu luồng không khí

Theo kiểu luồng không khí, phòng sạch có thể được chia thành: Phòng sạch một chiều; Phòng sạch đa chiều; Phòng sạch hỗn hợp; Phòng sạch vector.

Phòng sạch một chiều:

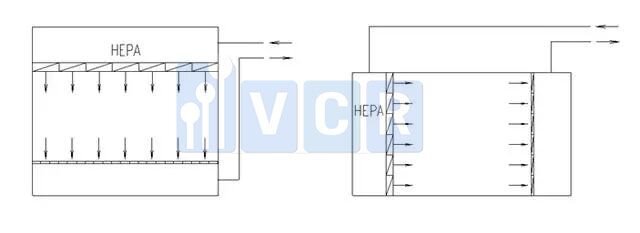

Phòng sạch một chiều (dòng chảy tầng), được chia thành phòng sạch dòng một chiều theo chiều dọc và phòng sạch dòng một chiều theo chiều ngang.

Nguyên tắc làm sạch của luồng không khí một chiều là piston và nguyên lý đùn, ép bụi từ đầu này sang đầu kia và thay thế luồng không khí ô nhiễm bằng luồng không khí sạch. Bao gồm cả luồng không khí theo chiều ngang hoặc dọc.

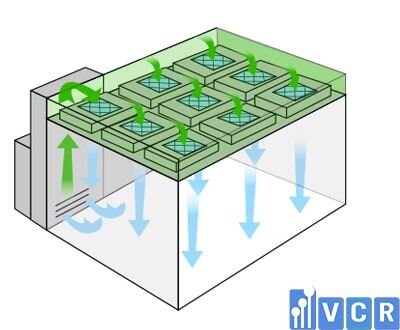

Dòng không khí 1 chiều

Dòng một chiều thẳng đứng là dạng dòng của luồng không khí từ trần xuống sàn với một tốc độ nhất định (0,25m / s ~ 0,5m / s). Luồng không khí này có thể tạo ra các cấp độ sạch từ Class 100, 10, 1 hoặc cao hơn (ISO 1, 2). Tuy nhiên, vốn đầu và chi phí rất cao, trong các dự án chúng ta nên cố gắng giảm diện tích đến mức tối thiểu và sử dụng các bộ phận phải sử dụng.

Dòng một chiều nằm ngang là dạng dòng chảy của luồng không khí từ vách này sang vách đối diện với tốc độ nhất định (0,3m / s ~ 0,5m / s). Luồng không khí này có thể tạo ra mức độ sạch lên đến 100. Đầu tư ban đầu và chi phí vận hành thấp hơn mô hình dòng chảy một chiều thẳng đứng.

Phòng sạch đa chiều:

Mô hình luồng không khí của phòng sạch theo kiểu đa hướng có thể được chia thành phân xả trên và hồi ở cuối cùng; xả trên và hồi ở hai bên; xả trên và hồi ở trên.

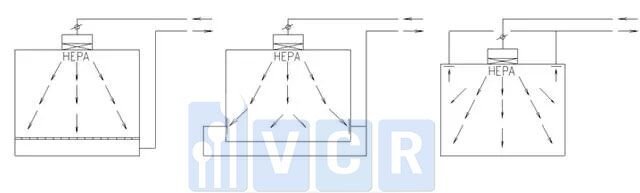

Dòng không khí đa hướng

Nguyên tắc thanh lọc của luồng không khí đa hướng là nguyên tắc pha loãng. Loại thông thường là cấp khí từ phía trên cùng của cửa thoát khí của bộ lọc hiệu suất cao; các loại khí hồi bao gồm kiểu gió hồi thấp hơn, gió hồi bên dưới và gió hồi trên. Theo thời gian cung cấp không khí và trao đổi không khí khác nhau, có thể nhận ra mức độ thanh lọc khác nhau, chi phí đầu tư ban đầu và chi phí vận hành cũng khác nhau.

Phòng sạch dòng hỗn hợp:

Dòng chảy hỗn hợp là sự kết hợp của dòng chảy một chiều thẳng đứng và dòng chảy đa chiều. Đặc điểm của loại dòng khí này là nén đến mức tối thiểu diện tích dòng chảy một chiều thẳng đứng và thay thế dòng chảy một chiều diện tích lớn bằng dòng chảy một chiều diện tích lớn nhằm tiết kiệm chi phí đầu tư và vận hành ban đầu.

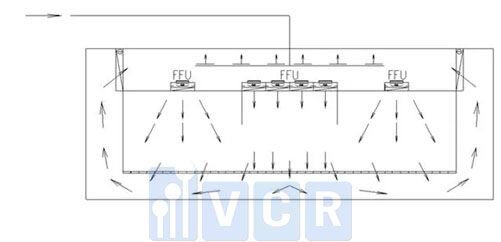

Dòng khí hỗn hợp



Phòng sạch hướng Vector:

Chọn kiểu dòng khí của HEPA Box kiểu vòng cung ở phía trên và luồng gió hồi từ cửa gió hồi phía dưới ở phía đối diện.

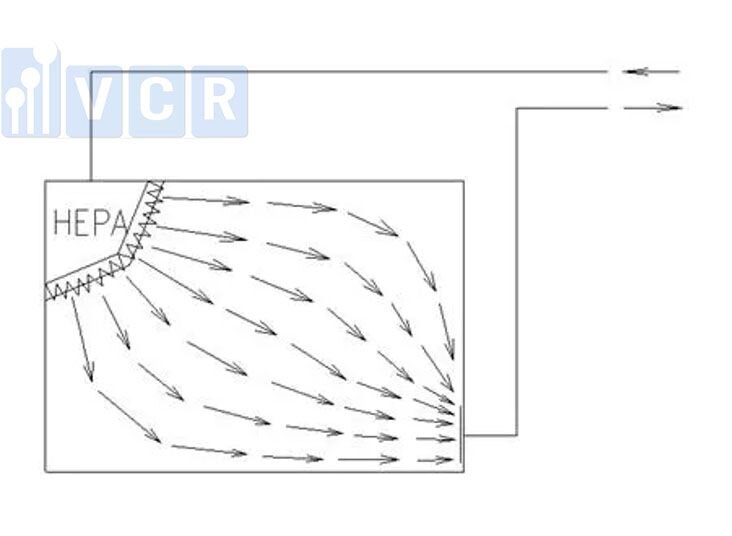

Kiểu dòng khí Vector

Luồng không khí trong phòng sạch dòng chảy sagittal chảy ra theo các luồng hướng tâm, không có giao cắt dọc giữa các luồng và một lượng không khí tương đối nhỏ có thể được sử dụng để đạt được mức độ sạch cao hơn. Nó chủ yếu được sử dụng trong các phòng sạch nhỏ trong ngành dược phẩm, y tế và điện tử. Nó cũng được sử dụng rộng rãi trong một số phòng thí nghiệm đặc biệt.

Phân loại phòng sạch theo kiểu áp suất

Phòng áp suất dương

Phòng sạch áp suất dương tạo ra bằng cách cung cấp không khí nhiều hơn lượng xả ra. Không khí sẽ được đẩy ra bên ngoài ngăn nguồn ô nhiễm xâm nhập vào phòng sạch. Phòng sạch áp suất dương sẽ đảm bảo trong trường hợp có sai sót hoặc rò rỉ trong phòng sạch, các sản phẩm và quy trình sẽ được bảo vệ.

Phòng sạch áp suất dương

Phòng sạch áp suất dương sẽ đảm bảo độ ảnh hưởng của các hạt bụi là nhỏ nhất. Nó được sử dụng nhiều trong các ngành sản xuất điện tử, dược phẩm, thực phẩm, hàng không, quốc phòng

Phòng áp suất âm

Phòng áp suất âm được tạo ra bằng cách điều khiển cho lượng gió hồi bên ngoài hút không khí từ phòng sạch với tốc độ nhanh hơn không khí được đưa vào trong một khoảng thời gian. Kiểu áp suất này sẽ khiến cho không khí trong phòng áp suất âm không thể rò rỉ ra bên ngoài.

Phòng sạch áp suất âm

Phòng sạch áp suất âm đảm bảo cho không khí bên trong không tràn ra bên ngoài gây ảnh hưởng tới môi trường bên ngoài. Kiểu thiết kế này được ứng dụng rộng rãi trong ngành Y tế, nghiên cứu, sinh học và một số ứng dụng trong dược phẩm.

Phân loại phòng sạch theo ứng dụng

Và cuối cùng, chúng ta phân loại phòng sạch theo các ứng dụng của nó. Có thể kể đến các loại phòng sạch như sau:

• Phòng sạch dược phẩm
• Phòng sạch điện tử
• Phòng sạch thực phẩm
• Phòng sạch mỹ phẩm
• Phòng sạch thí nghiệm

Như vậy là chúng ta đã đi hết các cách phân loại cũng như các loại phòng sạch cụ thể. Chúc bạn sẽ lựa chọn đúng loại phòng sạch cho mục đích sử dụng của mình.
