Các cấp độ phòng sạch ISO trong sản xuất bán dẫn

Phòng sạch bán dẫn không chỉ cần “sạch” theo nghĩa thông thường. Một hạt nhỏ bám sai vị trí trên wafer có thể làm lỗi mạch, ảnh hưởng lớp phủ, gây sai lệch quang khắc hoặc tạo khuyết tật trong quá trình sản xuất. Vì vậy, cấp sạch ISO là nền tảng quan trọng để thiết kế và vận hành phòng sạch bán dẫn.

Tuy nhiên, ISO Class không phải yếu tố duy nhất quyết định chất lượng phòng sạch. Một phòng đạt cấp ISO phù hợp nhưng kiểm soát tĩnh điện kém, luồng khí không đúng, quy trình mặc trang phục phòng sạch sai hoặc vật tư phát hạt nhiều vẫn có thể gây rủi ro cho sản phẩm. Do đó, khi nói về các cấp độ phòng sạch ISO trong sản xuất bán dẫn, cần hiểu cả tiêu chuẩn phân loại hạt và các yếu tố vận hành hỗ trợ để duy trì trạng thái sạch thực tế. Cùng VCR tìm hiểu thêm qua bài viết này.

Cấp độ phòng sạch ISO là gì?

Cấp độ phòng sạch ISO là hệ thống phân loại mức độ sạch của không khí trong phòng sạch dựa trên nồng độ hạt bụi cho phép trong một mét khối không khí. Hệ thống này thường được nhắc đến theo tiêu chuẩn ISO 14644, trong đó ISO Class càng thấp thì môi trường càng sạch và giới hạn hạt cho phép càng nghiêm ngặt.

Ví dụ, phòng sạch ISO 5 có yêu cầu kiểm soát hạt nghiêm ngặt hơn ISO 7 hoặc ISO 8. Điều này không có nghĩa ISO 5 luôn tốt hơn trong mọi trường hợp, mà chỉ có nghĩa ISO 5 phù hợp với những khu vực cần mức kiểm soát hạt cao hơn. Trong thực tế thiết kế, cấp sạch phải được chọn theo yêu cầu sản phẩm, công đoạn sản xuất và rủi ro ô nhiễm.

ISO Class không chỉ là một tên gọi để phân biệt phòng sạch. Nó là cơ sở để thiết kế hệ thống HVAC, lựa chọn lọc HEPA hoặc lọc ULPA, xác định số lần trao đổi khí, bố trí FFU, kiểm soát luồng khí, áp suất, cửa ra vào, Air Shower, Pass Box, trang phục phòng sạch, quy trình vệ sinh và giám sát hạt.

Trong sản xuất bán dẫn, ISO Class đặc biệt quan trọng vì nhiều công đoạn liên quan trực tiếp đến bề mặt wafer hoặc linh kiện có cấu trúc cực nhỏ. Khi kích thước cấu trúc càng nhỏ, tác động của hạt bụi càng lớn. Vì vậy, việc chọn cấp ISO phải dựa trên phân tích rủi ro của từng khu vực, không nên áp dụng một cấp sạch chung cho toàn bộ nhà máy.

Một nhà máy bán dẫn có thể có nhiều khu vực ISO khác nhau. Khu xử lý wafer nhạy cảm có thể cần cấp sạch cao hơn, trong khi hành lang sạch, khu phụ trợ, khu đóng gói hoặc khu kiểm tra có thể dùng cấp sạch thấp hơn nhưng vẫn phải có kiểm soát. Cách phân vùng này giúp tối ưu giữa chất lượng sản phẩm và chi phí đầu tư, vận hành.

Xem thêm: Các tiêu chuẩn phòng sạch

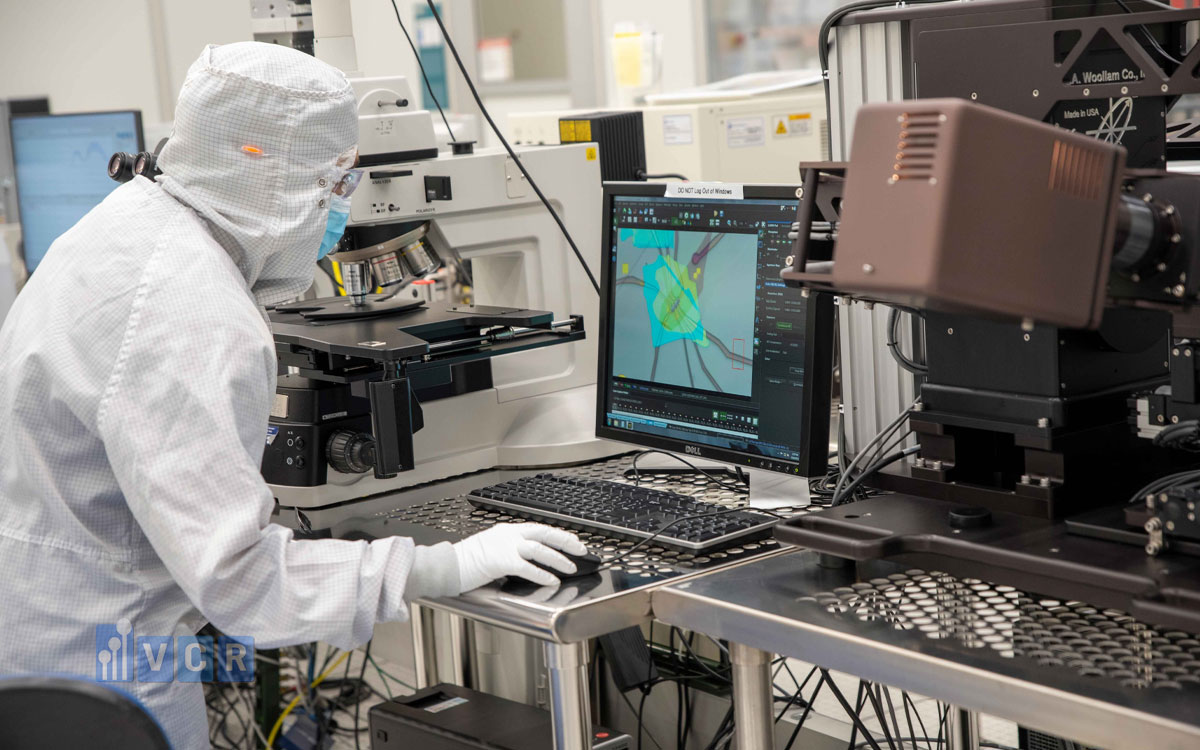

Vì sao sản xuất bán dẫn cần kiểm soát cấp sạch ISO?

Sản xuất bán dẫn cần kiểm soát cấp sạch ISO vì sản phẩm bán dẫn rất nhạy cảm với hạt bụi. Wafer, chip, cảm biến, linh kiện vi điện tử, màn hình, mô-đun quang học và thiết bị công nghệ cao đều có thể bị ảnh hưởng bởi các hạt rất nhỏ trong không khí. Một hạt bám lên bề mặt không đúng thời điểm có thể gây lỗi mạch, lỗi lớp phủ, lỗi tiếp xúc hoặc giảm hiệu suất của công đoạn tiếp theo.

Trong nhiều ngành sản xuất, bụi có thể chủ yếu ảnh hưởng đến thẩm mỹ hoặc vệ sinh bề mặt. Nhưng trong ngành bán dẫn, bụi có thể làm thay đổi chức năng sản phẩm. Một hạt nhỏ có thể che vùng cần quang khắc, tạo điểm lỗi trên lớp màng mỏng, làm sai lệch quá trình ăn mòn hoặc gây khuyết tật trong cấu trúc vi mô. Kết quả là tỷ lệ sản phẩm đạt yêu cầu giảm, chi phí sản xuất tăng và độ ổn định của quy trình bị ảnh hưởng.

Tỷ lệ sản phẩm đạt yêu cầu sau quá trình sản xuất có ý nghĩa rất lớn vì chi phí sản xuất wafer và chip thường cao. Nếu môi trường không được kiểm soát tốt, lỗi do hạt có thể xuất hiện ở nhiều công đoạn và làm giảm số lượng sản phẩm đạt chuẩn. Vì vậy, kiểm soát hạt bằng phòng sạch ISO là một phần cốt lõi của chiến lược sản xuất.

Cấp sạch ISO giúp nhà máy xác định mức kiểm soát hạt cần thiết cho từng khu vực. Khu vực wafer phơi mở, quang khắc hoặc xử lý bề mặt nhạy cảm cần kiểm soát nghiêm ngặt hơn. Khu vực đóng gói, kiểm tra, kho vật tư sạch hoặc hành lang sạch có thể có mức yêu cầu khác. Việc phân cấp đúng giúp nhà máy không đầu tư quá mức vào khu vực ít rủi ro và không thiết kế thiếu kiểm soát ở khu vực quan trọng.

Ngoài ra, kiểm soát cấp sạch ISO còn giúp chuẩn hóa quá trình nghiệm thu, vận hành và giám sát. Khi một khu vực được xác định là ISO 5, ISO 6, ISO 7 hoặc ISO 8, nhà máy có cơ sở để thiết lập tiêu chí đo hạt, tần suất kiểm tra, quy trình vệ sinh và giới hạn cảnh báo. Đây là nền tảng để phòng sạch vận hành ổn định trong thời gian dài.

ISO 14644 và cách phân loại phòng sạch theo nồng độ hạt

ISO 14644 là bộ tiêu chuẩn liên quan đến phòng sạch và môi trường kiểm soát. Trong đó, phần phân loại phòng sạch theo độ sạch không khí thường được sử dụng để xác định ISO Class dựa trên số lượng hạt trong không khí. Cách hiểu đơn giản là: một phòng sạch được phân loại theo số lượng hạt tối đa cho phép trong mỗi mét khối không khí ở các kích thước hạt nhất định.

Các kích thước hạt thường được quan tâm gồm 0.1 µm, 0.2 µm, 0.3 µm, 0.5 µm, 1.0 µm và 5.0 µm, tùy cấp sạch và mục tiêu đo. µm là micromet, bằng một phần triệu mét. Trong sản xuất bán dẫn, các hạt rất nhỏ có thể đặc biệt quan trọng vì cấu trúc sản phẩm ngày càng tinh vi. Vì vậy, chỉ quan tâm đến hạt nhìn thấy bằng mắt thường là hoàn toàn không đủ.

ISO Class được xác định bằng phép đo hạt trong không khí bằng máy đếm hạt. Máy đếm hạt ghi nhận số lượng hạt ở các kích thước đã chọn tại các vị trí lấy mẫu. Kết quả đo sau đó được so sánh với giới hạn của cấp ISO tương ứng. Nếu số lượng hạt nằm trong giới hạn cho phép, khu vực có thể được đánh giá phù hợp với cấp sạch mục tiêu trong điều kiện đo nhất định.

Cần lưu ý rằng cấp ISO có thể được đánh giá ở các trạng thái khác nhau. Trạng thái nghỉ là khi phòng sạch đã hoàn thiện, hệ thống đang hoạt động nhưng không có người thao tác sản xuất. Trạng thái vận hành là khi có người, thiết bị, vật tư và quy trình đang diễn ra. Một phòng có thể đạt cấp sạch ở trạng thái nghỉ nhưng khó đạt ở trạng thái vận hành nếu vận hành không tốt.

Với phòng sạch bán dẫn, trạng thái vận hành thường rất quan trọng vì sản phẩm chịu tác động trong lúc quy trình thực sự diễn ra. Con người, thiết bị chuyển động, vật tư, xe đẩy, bảo trì và thao tác sản xuất đều có thể phát sinh hạt. Vì vậy, ISO 14644 là nền tảng phân loại, nhưng việc duy trì cấp sạch phải đi cùng thiết kế, vận hành và giám sát liên tục.

Bảng các cấp độ phòng sạch ISO từ ISO 1 đến ISO 9

Các cấp độ phòng sạch ISO thường được nhắc đến từ ISO 1 đến ISO 9. ISO 1 là cấp sạch rất cao, giới hạn hạt cực kỳ nghiêm ngặt. ISO 9 là cấp có giới hạn hạt cao hơn, gần với môi trường kiểm soát nhẹ hơn. Trong thực tế sản xuất, không phải ngành nào cũng cần cấp ISO rất thấp, và không phải mọi khu vực bán dẫn đều cần cùng một cấp sạch.

Dưới đây là bảng tham khảo để hình dung sự khác nhau giữa các cấp ISO theo giới hạn hạt trong không khí. Khi triển khai thực tế, cần đối chiếu với phiên bản tiêu chuẩn áp dụng, kích thước hạt cần kiểm soát và yêu cầu đo cụ thể của dự án.

Bảng này không nên được hiểu là công thức áp dụng cứng cho mọi nhà máy bán dẫn. Thực tế, cấp ISO cần phụ thuộc vào loại sản phẩm, công nghệ sản xuất, kích thước cấu trúc, mức độ phơi mở của wafer hoặc linh kiện, yêu cầu khách hàng, tiêu chuẩn nội bộ và mức rủi ro ô nhiễm.

ISO 5 thường được biết đến rộng rãi trong các ngành yêu cầu kiểm soát sạch nghiêm ngặt, nhưng không có nghĩa toàn bộ nhà máy bán dẫn đều phải là ISO 5. Việc thiết kế toàn bộ nhà máy ở cấp quá sạch có thể làm tăng chi phí đầu tư và vận hành rất lớn. Ngược lại, nếu chọn cấp sạch quá thấp cho khu vực nhạy cảm, rủi ro lỗi sản phẩm sẽ tăng.

Cách tiếp cận hợp lý là phân vùng theo rủi ro. Khu vực wafer phơi mở hoặc thao tác nhạy cảm cần cấp sạch cao hơn. Khu vực phụ trợ, hành lang, kho vật tư hoặc đóng gói có thể dùng cấp sạch phù hợp hơn với rủi ro thực tế. Điều này giúp nhà máy đạt hiệu quả kiểm soát mà vẫn tối ưu chi phí vòng đời.

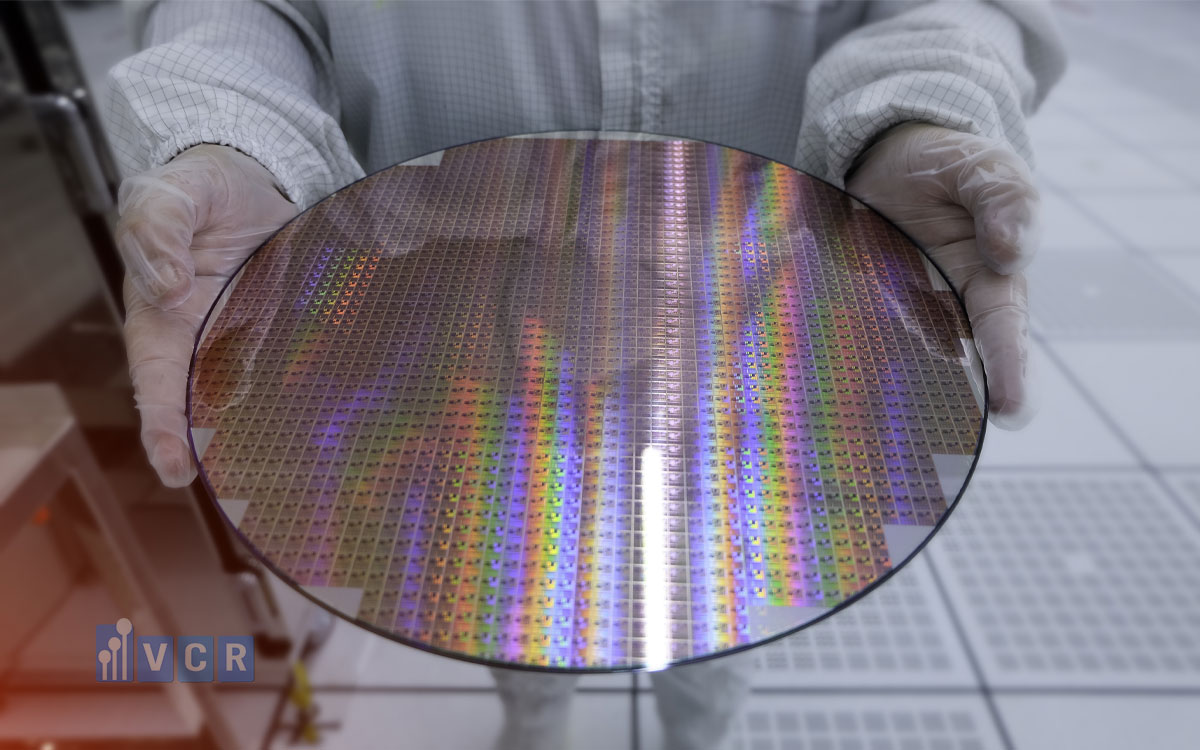

Các cấp ISO thường gặp trong nhà máy bán dẫn

Trong nhà máy bán dẫn, các cấp ISO thường không đồng nhất trên toàn bộ nhà máy. Một cơ sở sản xuất có thể có nhiều vùng sạch khác nhau, mỗi vùng được thiết kế theo rủi ro sản phẩm và quy trình. Đây là cách tiếp cận phổ biến vì không phải khu vực nào cũng có cùng mức nhạy cảm với hạt.

Khu vực xử lý wafer hoặc công đoạn nhạy cảm có thể cần cấp sạch cao hơn. Những khu vực này thường liên quan đến bề mặt wafer phơi mở, lớp màng mỏng, quy trình quang khắc, lắng đọng, ăn mòn hoặc làm sạch. Hạt nhỏ trong các khu vực này có thể gây lỗi trực tiếp lên sản phẩm, nên yêu cầu kiểm soát hạt nghiêm ngặt hơn.

Khu vực đóng gói, lắp ráp hoặc kiểm tra có thể dùng cấp sạch khác tùy loại sản phẩm. Một số linh kiện đóng gói ít nhạy cảm hơn so với wafer phơi mở, nhưng vẫn cần kiểm soát hạt, tĩnh điện và thao tác con người. Nếu sản phẩm là cảm biến, thiết bị quang học hoặc linh kiện có bề mặt nhạy, yêu cầu sạch có thể cao hơn.

Hành lang sạch, khu thay đồ, kho vật tư sạch và khu phụ trợ thường được thiết kế với cấp sạch phù hợp với vai trò hỗ trợ. Các khu vực này không nhất thiết phải đạt cấp sạch cao nhất, nhưng nếu kiểm soát kém, chúng có thể trở thành nguồn đưa hạt vào khu vực sản xuất chính.

Một nhà máy bán dẫn hiệu quả thường sử dụng nguyên tắc phân vùng sạch. Khu vực có rủi ro cao được kiểm soát nghiêm ngặt hơn, còn khu vực ít nhạy cảm hơn được thiết kế ở mức hợp lý. Điều này giúp giảm chi phí năng lượng, lọc khí, bảo trì, trang phục và vận hành mà vẫn bảo vệ được sản phẩm.

Vì vậy, khi hỏi “phòng sạch bán dẫn thường dùng ISO Class nào”, không có một câu trả lời duy nhất cho mọi nhà máy. Câu trả lời đúng phải dựa trên loại sản phẩm, công đoạn sản xuất, kích thước cấu trúc, yêu cầu khách hàng và chiến lược kiểm soát ô nhiễm của từng dự án.

Tìm hiểu Xu hướng phòng sạch bán dẫn tại Việt Nam 2026 - 2030

ISO Class và yêu cầu kiểm soát hạt trong sản xuất wafer

Sản xuất wafer là một trong những khu vực nhạy cảm nhất với hạt trong ngành bán dẫn. Wafer có thể trải qua nhiều công đoạn như làm sạch, phủ lớp, quang khắc, lắng đọng, ăn mòn, cấy ion, đo kiểm và xử lý bề mặt. Trong mỗi công đoạn, hạt bụi có thể gây ảnh hưởng khác nhau tùy vị trí, kích thước và thời điểm xuất hiện.

Không phải mọi hạt đều có cùng mức rủi ro. Một hạt nhỏ bám vào bề mặt wafer trong công đoạn ít nhạy cảm có thể được loại bỏ ở bước làm sạch tiếp theo. Nhưng nếu hạt xuất hiện trong công đoạn quang khắc hoặc trước khi tạo lớp màng quan trọng, nó có thể gây lỗi trực tiếp lên cấu trúc sản phẩm. Vì vậy, cấp sạch cần được chọn theo rủi ro công đoạn chứ không chỉ theo tên khu vực.

Trong sản xuất wafer, kiểm soát hạt nhỏ hơn 0.5 µm có thể rất quan trọng ở một số khu vực. Khi cấu trúc sản phẩm ngày càng nhỏ, các hạt có kích thước rất nhỏ cũng có thể trở thành nguồn lỗi. Điều này khiến việc lựa chọn lọc khí, luồng khí, vị trí thiết bị, vật tư và hành vi người vận hành trở nên đặc biệt quan trọng.

ISO Class là cơ sở để xác định giới hạn hạt trong không khí, nhưng kiểm soát hạt trên wafer còn phụ thuộc vào nhiều yếu tố khác. Ví dụ, thiết bị sản xuất có thể tự phát sinh hạt; vật tư đưa vào có thể mang bụi; người vận hành có thể tạo hạt khi di chuyển; quy trình bảo trì có thể làm tăng hạt tạm thời. Vì vậy, phòng sạch tốt cần kết hợp giữa kiểm soát không khí và kiểm soát nguồn phát hạt.

Khi thiết kế khu vực wafer, cần xem xét trạng thái vận hành thực tế. Phòng sạch đạt cấp ISO khi không có người thao tác chưa chắc đã đủ nếu trong lúc vận hành, hạt tăng cao do chuyển động, thiết bị hoặc vật tư. Do đó, giám sát hạt trong điều kiện vận hành có thể là yêu cầu quan trọng đối với các khu vực trọng yếu.

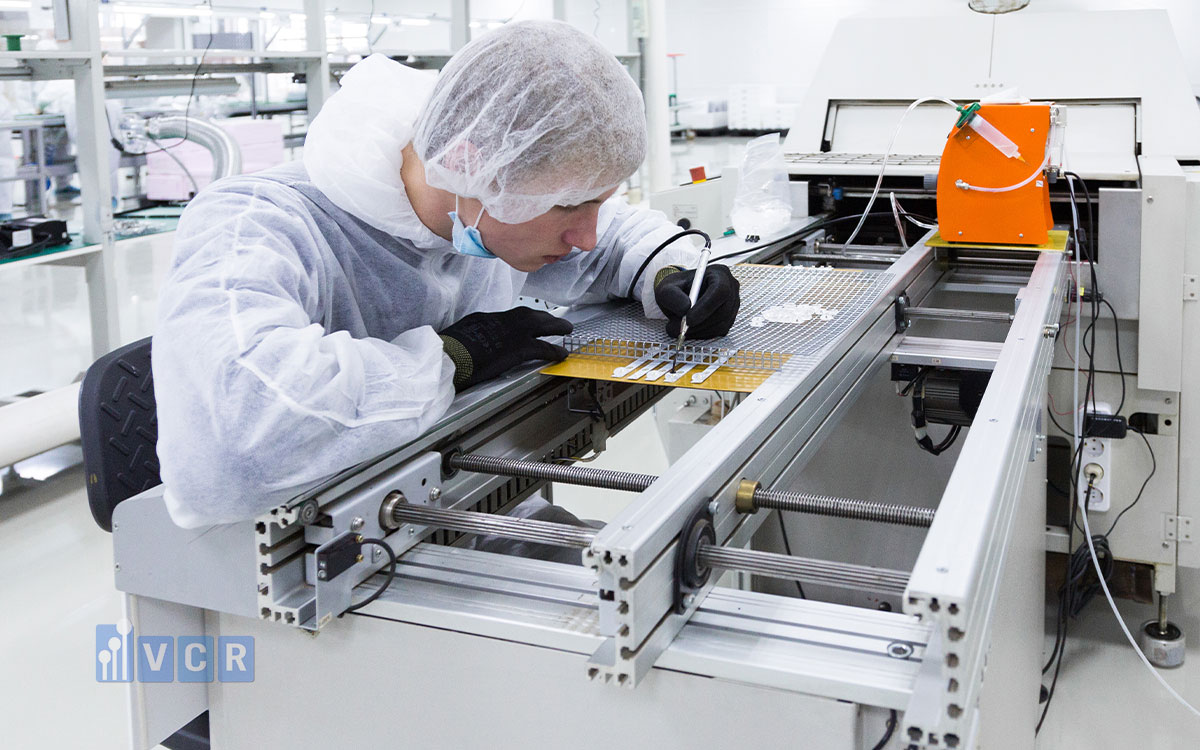

ISO Class trong khu vực quang khắc, lắng đọng, ăn mòn và làm sạch

Trong nhà máy bán dẫn, các công đoạn như quang khắc, lắng đọng, ăn mòn và làm sạch có yêu cầu kiểm soát môi trường khác nhau nhưng đều nhạy cảm với hạt và tạp nhiễm bề mặt. Các công đoạn này cần được đánh giá theo mức độ phơi mở của wafer, nguy cơ hạt bám trên bề mặt và yêu cầu kiểm soát tạp nhiễm của từng quy trình.

Quang khắc là một trong những công đoạn rất nhạy với hạt. Nếu hạt bám lên wafer, mặt nạ quang khắc hoặc lớp lớp cản quang, hình ảnh mạch có thể bị sai lệch. Một hạt nhỏ có thể che khuất vùng cần phơi sáng, tạo lỗi trên mẫu mạch hoặc ảnh hưởng đến độ chính xác của quá trình truyền hình ảnh. Vì vậy, khu vực quang khắc thường cần kiểm soát hạt rất nghiêm ngặt.

Lắng đọng là quá trình tạo lớp vật liệu trên bề mặt wafer. Nếu hạt xuất hiện trước hoặc trong quá trình lắng đọng, nó có thể tạo khuyết tật trong lớp màng, làm lớp phủ không đồng nhất hoặc gây vấn đề trong công đoạn tiếp theo. Ngoài hạt, khu vực lắng đọng cũng có thể cần kiểm soát khí, hóa chất và điều kiện môi trường tùy công nghệ.

Ăn mòn là quá trình loại bỏ vật liệu theo mẫu hoặc theo lớp đã định. Hạt bụi trong khu vực này có thể làm che chắn bề mặt, gây ăn mòn không đều hoặc tạo lỗi hình học. Nếu hạt bám trên vùng cần xử lý, kết quả sau ăn mòn có thể không đúng thiết kế. Do đó, cấp sạch và kiểm soát nguồn phát hạt vẫn rất quan trọng.

Làm sạch wafer có mục tiêu loại bỏ hạt, hóa chất hoặc tạp nhiễm bề mặt. Tuy nhiên, chính khu vực làm sạch cũng phải được kiểm soát tốt. Nếu môi trường xung quanh phát sinh hạt, wafer sau khi làm sạch có thể bị tái nhiễm. Ngoài ISO Class, khu vực này còn liên quan đến nước siêu tinh khiết, hóa chất, dụng cụ chứa, thao tác người vận hành và thiết kế luồng khí.

Điểm quan trọng là mỗi công đoạn cần một cách tiếp cận riêng. Không nên chỉ gắn một cấp ISO chung rồi xem là đủ. Cần đánh giá sản phẩm phơi mở ở đâu, bề mặt nhạy cảm ở giai đoạn nào, thiết bị phát hạt ra sao và khả năng kiểm soát hạt tại vùng thao tác thực tế.

ISO Class trong khu vực đóng gói, kiểm tra và lắp ráp linh kiện bán dẫn

Khu vực đóng gói, kiểm tra và lắp ráp linh kiện bán dẫn thường nằm ở giai đoạn sau của quy trình. Các khu vực này có thể không cần cấp sạch cực cao như một số công đoạn xử lý wafer, nhưng vẫn cần môi trường kiểm soát để bảo vệ sản phẩm và duy trì chất lượng ổn định.

Trong đóng gói bán dẫn, hạt bụi có thể ảnh hưởng đến bề mặt linh kiện, mối nối, liên kết dây hoặc liên kết chip, lớp phủ bảo vệ hoặc vùng tiếp xúc điện. Với một số sản phẩm như cảm biến hình ảnh, cảm biến quang học, MEMS hoặc thiết bị có bề mặt nhạy, yêu cầu kiểm soát hạt có thể cao hơn so với linh kiện đóng gói thông thường.

Khu vực lắp ráp cũng cần kiểm soát vật tư, con người và tĩnh điện. Trong quá trình lắp ráp, linh kiện có thể tiếp xúc với khay, đồ gá, dụng cụ, găng tay, băng tải và thiết bị thao tác. Mỗi điểm tiếp xúc đều có thể là nguồn hạt hoặc tĩnh điện. Vì vậy, ISO Class cần được kết hợp với kiểm soát ESD, quy trình vệ sinh và kiểm soát vật tư.

Khu vực kiểm tra có thể liên quan đến thiết bị đo nhạy cảm, linh kiện đang ở trạng thái phơi mở hoặc các đầu tiếp xúc điện. Hạt bụi hoặc tĩnh điện có thể ảnh hưởng đến kết quả đo hoặc làm hỏng sản phẩm. Do đó, dù không phải tất cả khu kiểm tra đều cần cấp sạch rất cao, vẫn cần xác định mức kiểm soát phù hợp.

Không nên mặc định khu đóng gói hoặc kiểm tra bán dẫn có thể dùng môi trường sản xuất thông thường. Mức ISO phù hợp phải dựa trên loại linh kiện, mức độ phơi mở của sản phẩm, yêu cầu khách hàng, rủi ro hạt, rủi ro ESD và quy trình thao tác. Với một số sản phẩm nhạy, khu đóng gói có thể cần kiểm soát nghiêm ngặt hơn nhiều so với suy nghĩ ban đầu.

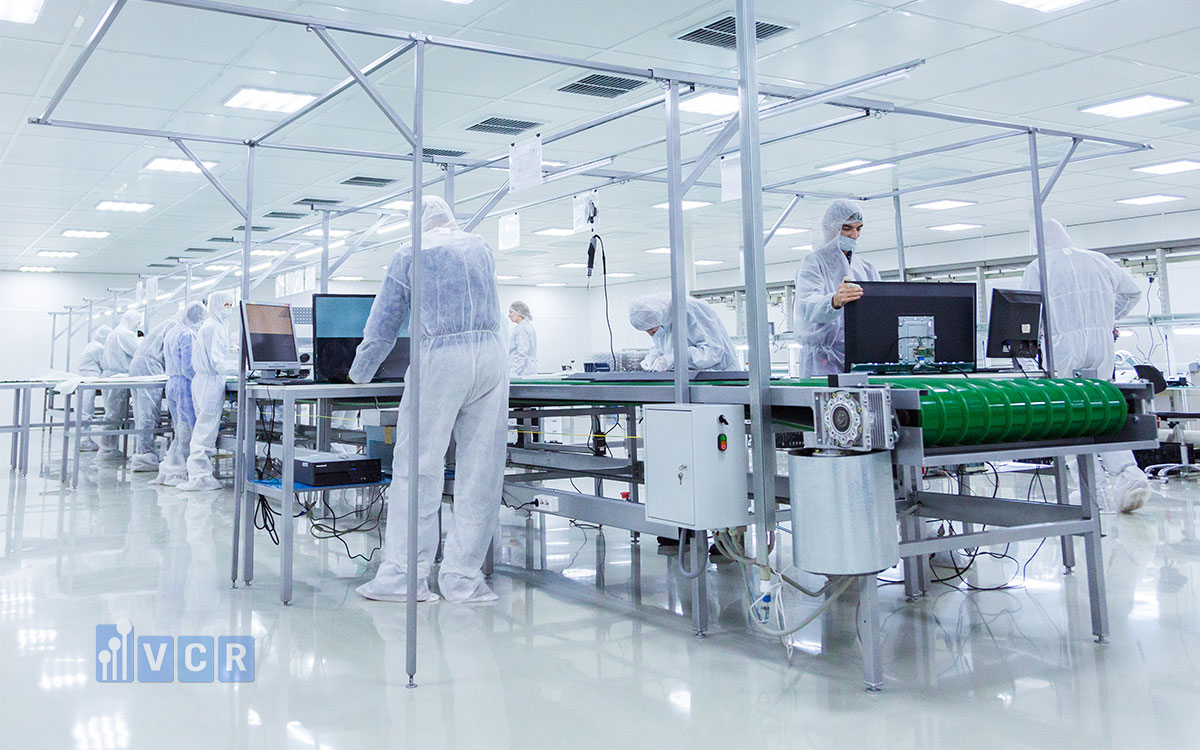

Mối quan hệ giữa ISO Class và hệ thống HVAC phòng sạch bán dẫn

ISO Class có liên hệ trực tiếp đến hệ thống HVAC phòng sạch. HVAC trong phòng sạch không chỉ có nhiệm vụ làm mát hoặc điều hòa nhiệt độ, mà còn là hệ thống kiểm soát ô nhiễm hạt, áp suất, luồng khí, nhiệt độ và độ ẩm.

Để đạt một cấp sạch ISO nhất định, hệ thống HVAC cần được thiết kế phù hợp với tải nhiệt, tải người, tải thiết bị, nguồn phát hạt và yêu cầu luồng khí. Số lần trao đổi khí, lượng khí cấp, vị trí cấp hồi, loại lọc, độ kín phòng và áp suất đều ảnh hưởng đến khả năng đạt cấp sạch.

Lọc HEPA là bộ lọc khí hiệu suất cao, thường được dùng trong nhiều hệ thống phòng sạch để loại bỏ hạt trong không khí. Lọc ULPA là bộ lọc khí hiệu suất siêu cao, có khả năng lọc hạt nhỏ hơn hoặc ở mức hiệu suất cao hơn trong một số ứng dụng. Trong ngành bán dẫn, một số khu vực nhạy cảm có thể cần ULPA để kiểm soát hạt rất nhỏ.

FFU thường được dùng để cấp khí sạch qua HEPA hoặc ULPA vào phòng sạch. Trong nhiều phòng sạch bán dẫn, FFU được bố trí trên trần để tạo luồng khí sạch xuống khu vực thao tác. Số lượng, vị trí và hiệu suất của FFU ảnh hưởng trực tiếp đến phân bố khí và kiểm soát hạt.

Tuy nhiên, hệ thống lọc tốt chưa đủ nếu luồng khí thiết kế sai. Nếu có vùng chết, dòng khí xoáy, điểm hồi khí không phù hợp hoặc thiết bị cản trở luồng khí, hạt có thể không được cuốn ra khỏi vùng thao tác. Vì vậy, ISO Class phải được xem xét cùng với mô hình luồng khí.

Trong phòng sạch bán dẫn, HVAC còn phải kiểm soát nhiệt độ và độ ẩm ổn định. Thiết bị sản xuất có thể phát nhiệt lớn, người vận hành và quy trình cũng tạo tải môi trường. Nếu HVAC không đủ ổn định, độ sạch, tĩnh điện và hiệu quả quy trình đều có thể bị ảnh hưởng.

Luồng khí một chiều và luồng khí hỗn hợp trong phòng sạch bán dẫn

Luồng khí trong phòng sạch là yếu tố quyết định khả năng loại bỏ hạt khỏi vùng thao tác. Luồng khí một chiều, thường được thiết kế để khí sạch di chuyển theo một hướng chủ đạo, ví dụ từ trần xuống sàn hoặc từ một phía sang phía còn lại. Mục tiêu là đưa hạt ra khỏi khu vực sản phẩm một cách có kiểm soát.

Trong các khu vực yêu cầu sạch cao, luồng khí một chiều có thể giúp giảm nguy cơ hạt quay vòng và lắng lại trên sản phẩm. Nếu khí sạch đi theo hướng ổn định qua vùng thao tác rồi được hồi về đúng vị trí, hạt phát sinh từ người, thiết bị hoặc vật tư có thể được cuốn ra nhanh hơn.

Luồng khí không một chiều hoặc luồng khí hỗn hợp. Cách này có thể phù hợp với những khu vực ít nhạy cảm hơn hoặc khu vực phụ trợ. Tuy nhiên, nếu thiết kế không tốt, luồng hỗn hợp có thể tạo vùng xoáy, vùng chết hoặc làm hạt quay lại vùng sản phẩm.

Trong phòng sạch bán dẫn, không chỉ số lượng lọc quan trọng mà hướng khí, vận tốc khí, vị trí thiết bị, chiều cao bàn thao tác, vị trí người đứng và điểm phát hạt cũng rất quan trọng. Một thiết bị lớn đặt sai vị trí có thể phá vỡ luồng khí sạch. Một bàn thao tác không phù hợp có thể tạo vùng hạt lắng. Một cửa mở sai tần suất có thể làm xáo trộn áp suất và luồng khí.

Vì vậy, thiết kế luồng khí cần được xem xét từ giai đoạn mặt bằng. Không nên chỉ lắp nhiều FFU hoặc dùng lọc cấp cao mà bỏ qua đường đi của không khí. Phòng sạch đạt ISO Class trên giấy nhưng có luồng khí không phù hợp vẫn có thể tạo rủi ro trong vận hành thực tế.
ISO Class và kiểm soát áp suất, nhiệt độ, độ ẩm

ISO Class chủ yếu liên quan đến nồng độ hạt trong không khí, nhưng để duy trì cấp sạch trong thực tế, phòng sạch bán dẫn cần kiểm soát áp suất, nhiệt độ và độ ẩm ổn định. Đây là các yếu tố môi trường có ảnh hưởng lớn đến vận hành, sản phẩm và con người.

Áp suất phòng giúp kiểm soát hướng dòng khí giữa các khu vực. Thông thường, khu vực sạch hơn được duy trì áp suất cao hơn khu vực ít sạch hơn để hạn chế không khí bẩn xâm nhập. Nếu chênh áp không ổn định, hạt từ khu vực bên ngoài có thể đi vào khu vực sản xuất, đặc biệt khi cửa mở hoặc có người di chuyển.

Nhiệt độ ảnh hưởng đến thiết bị, vật liệu, phép đo và sự ổn định của quy trình. Trong bán dẫn, một số công đoạn rất nhạy với biến động nhiệt. Nhiệt độ dao động có thể làm thay đổi kích thước vật liệu, ảnh hưởng kết quả đo hoặc làm giảm độ ổn định của thiết bị sản xuất.
Độ ẩm cũng rất quan trọng. Nếu độ ẩm quá thấp, nguy cơ tích điện và phóng tĩnh điện có thể tăng. Nếu độ ẩm quá cao, vật liệu, hóa chất hoặc thiết bị có thể bị ảnh hưởng. Vì vậy, kiểm soát độ ẩm trong phòng sạch bán dẫn không chỉ nhằm tạo sự thoải mái cho người vận hành mà còn nhằm bảo vệ quy trình và sản phẩm.

Áp suất, nhiệt độ và độ ẩm cần được thiết kế theo từng khu vực. Khu xử lý wafer, khu quang khắc, khu đóng gói, khu kiểm tra và khu phụ trợ có thể có yêu cầu khác nhau. Nếu chỉ tập trung vào cấp ISO mà bỏ qua các điều kiện này, phòng sạch có thể đạt giới hạn hạt nhưng vẫn không đáp ứng yêu cầu sản xuất bán dẫn.

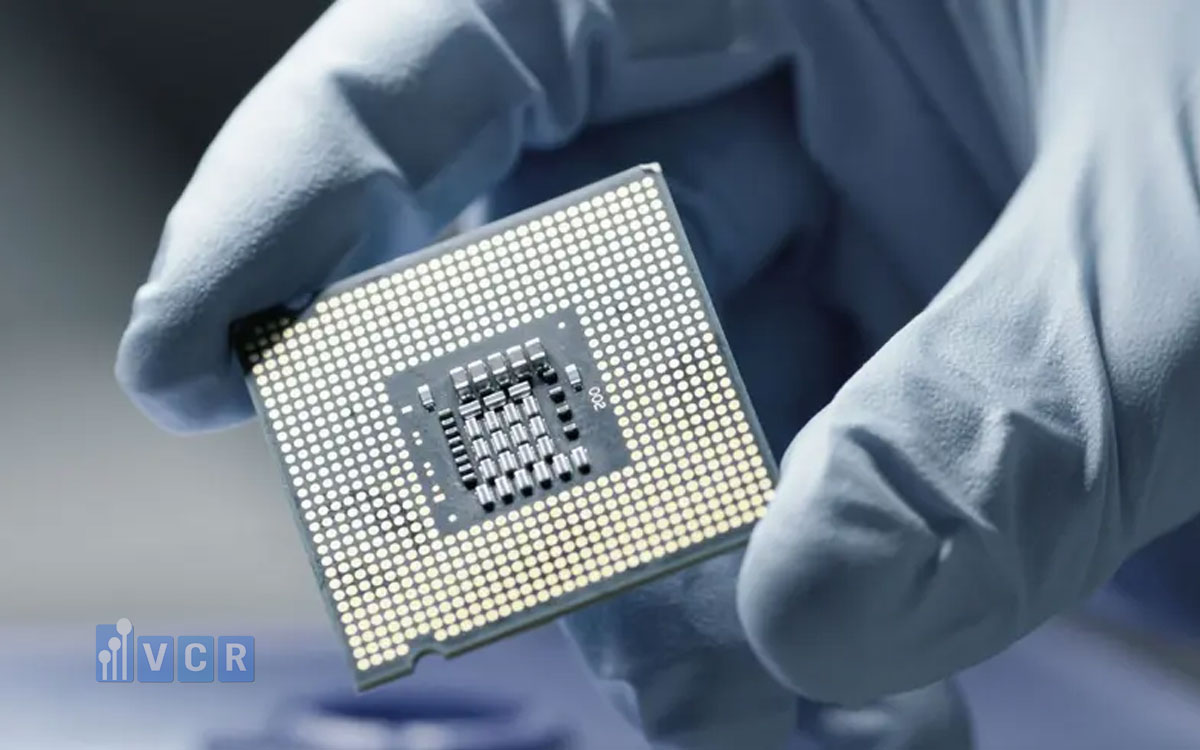

ISO Class và kiểm soát tĩnh điện ESD trong phòng sạch bán dẫn

ISO Class chủ yếu nói về hạt trong không khí, nhưng phòng sạch bán dẫn còn cần kiểm soát tĩnh điện ESD. Một phòng đạt ISO Class tốt nhưng kiểm soát ESD kém vẫn có thể gây lỗi sản phẩm. Tĩnh điện không chỉ gây phóng điện mà còn có thể hút hạt lên bề mặt vật liệu, làm bụi bám chặt hơn và khó loại bỏ hơn. Vì vậy, ESD là một yếu tố kiểm soát ô nhiễm và kiểm soát chất lượng rất quan trọng.

Kiểm soát ESD cần được thực hiện bằng một hệ thống đồng bộ. Sàn ESD, giày chống tĩnh điện, trang phục ESD, găng tay, bàn thao tác, ghế, dây đeo cổ tay, thiết bị nối đất, thiết bị khử tĩnh điện và quy trình kiểm tra đều có thể liên quan. Không thể kiểm soát tĩnh điện hiệu quả chỉ bằng một món đồ riêng lẻ.

Trang phục phòng sạch bán dẫn thường cần kết hợp khả năng ít phát hạt và khả năng tiêu tán điện tích. Nếu trang phục không phù hợp, người vận hành có thể tích điện trong quá trình di chuyển. Nếu giày không phù hợp hoặc sàn không đạt, điện tích vẫn không được tiêu tán đúng cách.

Do đó, khi chọn ISO Class cho phòng sạch bán dẫn, cần đồng thời xác định yêu cầu ESD của từng khu vực. Khu vực xử lý linh kiện nhạy cảm, kiểm tra điện, lắp ráp vi điện tử hoặc thao tác gần wafer có thể cần kiểm soát ESD nghiêm ngặt. ISO Class và ESD phải được xem là hai lớp kiểm soát bổ sung cho nhau.

ISO Class và kiểm soát phân tử trong không khí AMC

AMC là ô nhiễm phân tử trong không khí. Trong một số ứng dụng bán dẫn, không chỉ hạt bụi mà các phân tử hóa học bay hơi trong không khí cũng có thể ảnh hưởng đến wafer, thiết bị hoặc quy trình sản xuất.

AMC có thể bao gồm hơi acid, kiềm, hợp chất hữu cơ, chất pha tạp, dung môi, khí phản ứng hoặc các chất phát thải từ vật liệu xây dựng, keo, nhựa, sơn, vật tư, hóa chất hoặc thiết bị. Những phân tử này có thể không được phát hiện bằng máy đếm hạt thông thường vì chúng không phải là hạt bụi theo nghĩa ISO Class.

Điểm quan trọng là ISO Class không tự động đảm bảo kiểm soát AMC. Một phòng sạch có nồng độ hạt rất thấp vẫn có thể có vấn đề về phân tử hóa học trong không khí nếu vật liệu xây dựng phát thải, hóa chất lưu trữ không phù hợp hoặc hệ thống lọc không xử lý được hơi hóa chất.

Trong bán dẫn, một số công đoạn nhạy với AMC vì các phân tử này có thể bám lên wafer, thay đổi bề mặt, ảnh hưởng lớp màng, gây ăn mòn hoặc làm sai lệch quy trình. Vì vậy, nếu sản phẩm hoặc công đoạn có rủi ro AMC, cần thiết kế giải pháp riêng như lọc hóa học, kiểm soát vật liệu phát thải thấp, quản lý hóa chất và giám sát môi trường.

Lọc hóa học là bộ lọc hóa học dùng để hấp phụ hoặc loại bỏ một số khí, hơi hóa chất hoặc phân tử trong không khí. Trong một số khu vực bán dẫn, lọc hóa học có thể được dùng cùng HEPA hoặc ULPA. Lọc HEPA/lọc ULPA kiểm soát hạt, còn lọc hóa học hỗ trợ kiểm soát phân tử. Hai nhóm lọc này phục vụ các mục tiêu khác nhau.

Vì vậy, khi thiết kế phòng sạch bán dẫn, không nên chỉ hỏi “ISO Class bao nhiêu là đủ”. Cần hỏi thêm: khu vực này có nhạy với AMC không, có hóa chất bay hơi không, vật liệu xây dựng có phát thải không, và có cần hệ thống lọc hóa học hay giám sát phân tử không.

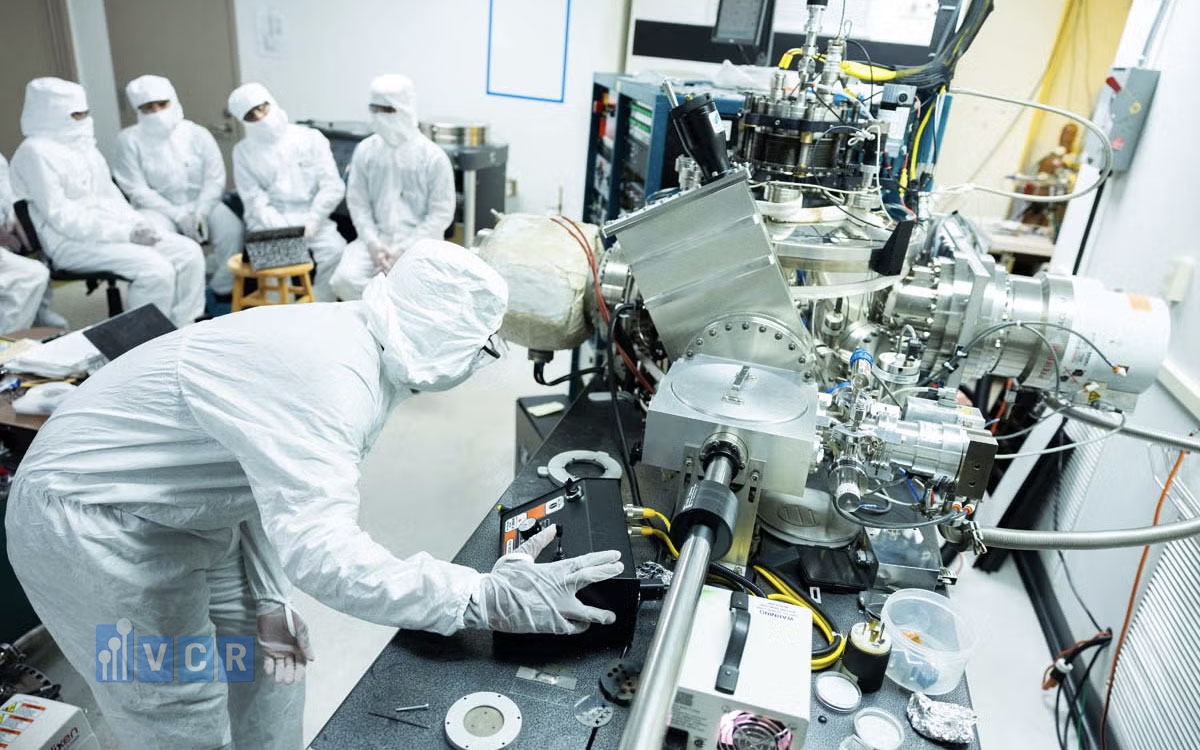

Thiết kế phân vùng sạch trong nhà máy bán dẫn

Thiết kế phân vùng sạch là cách chia nhà máy bán dẫn thành nhiều khu vực có cấp sạch và mức kiểm soát khác nhau. Đây là một nguyên tắc rất quan trọng vì không phải mọi khu vực trong nhà máy đều có cùng rủi ro ô nhiễm.

Một nhà máy bán dẫn có thể gồm khu xử lý wafer, khu quang khắc, khu lắng đọng, khu ăn mòn, khu làm sạch, khu đóng gói, khu kiểm tra, hành lang sạch, khu thay đồ, kho vật tư sạch, khu kỹ thuật và khu phụ trợ. Mỗi khu vực có mức tiếp xúc với sản phẩm khác nhau, nguồn phát hạt khác nhau và yêu cầu vận hành khác nhau.

Nếu toàn bộ nhà máy được thiết kế ở cấp sạch rất cao, chi phí đầu tư, năng lượng, lọc khí, bảo trì và vận hành sẽ tăng mạnh. Không chỉ chi phí ban đầu tăng, chi phí duy trì hằng ngày cũng lớn hơn do cần lưu lượng khí cao hơn, hệ lọc nhiều hơn, kiểm soát chặt hơn và quy trình vận hành nghiêm ngặt hơn.

Ngược lại, nếu khu vực nhạy cảm được thiết kế ở cấp sạch quá thấp, rủi ro sản phẩm lỗi sẽ tăng. Một lỗi thiết kế ở khu wafer hoặc quang khắc có thể gây chi phí lớn hơn nhiều so với phần tiết kiệm ban đầu. Vì vậy, phân vùng sạch phải dựa trên rủi ro sản phẩm và quy trình.
Thiết kế phân vùng sạch cũng cần xem xét dòng người và dòng vật tư. Người vận hành cần đi từ khu ít sạch hơn sang khu sạch hơn theo trình tự hợp lý. Vật tư cần được đưa qua Air Shower, Pass Box hoặc quy trình kiểm soát phù hợp. Nếu luồng người và luồng vật tư giao cắt không hợp lý, khu vực sạch hơn có thể bị nhiễm bẩn từ khu vực ít sạch hơn.

Phân vùng sạch đúng giúp nhà máy đạt mục tiêu kiểm soát ô nhiễm với chi phí vòng đời hợp lý. Đây là lý do trong thiết kế phòng sạch bán dẫn, việc xác định ISO Class cho từng khu vực phải được thực hiện ngay từ giai đoạn đầu của dự án.

Quy trình vận hành để duy trì cấp sạch ISO

Cấp sạch ISO không chỉ đạt được bằng thiết kế ban đầu mà phải được duy trì bằng vận hành hằng ngày. Một phòng sạch có hệ thống HVAC tốt, lọc HEPA/lọc ULPA phù hợp và mặt bằng hợp lý vẫn có thể không đạt cấp sạch nếu quy trình vận hành sai. Trong phòng sạch bán dẫn, vận hành là yếu tố quyết định trạng thái sạch thực tế.

Quy trình đầu tiên là mặc trang phục phòng sạch. Người vận hành phải mặc trang phục phòng sạch đúng thứ tự, đúng loại và đúng khu vực. Nếu tóc lộ ra ngoài, găng tay dùng sai, trang phục chạm sàn hoặc khẩu trang không đúng vị trí, hạt từ con người có thể phát tán vào phòng sạch. Trang phục phòng sạch bán dẫn cần phù hợp với cấp sạch và yêu cầu ESD.

Quy trình thứ hai là kiểm soát người vào phòng sạch. Số lượng người, thời gian lưu lại, hành vi di chuyển, tốc độ đi lại và mức độ thao tác đều ảnh hưởng đến nồng độ hạt. Càng nhiều người trong phòng, nguồn phát hạt càng lớn. Vì vậy, cần giới hạn số người và đào tạo hành vi phòng sạch.

Quy trình thứ ba là kiểm soát vật tư. Vật tư, bao bì, dụng cụ, khay, giấy tờ, xe đẩy và thiết bị phụ trợ đều có thể là nguồn hạt. Vật tư đưa vào cần được làm sạch, đóng gói phù hợp và chuyển qua đúng luồng. Không nên đưa bao bì giấy phát bụi hoặc vật liệu không phù hợp vào khu vực sạch.

Quy trình thứ tư là vệ sinh phòng sạch. Vệ sinh cần dùng dụng cụ, khăn lau, hóa chất và phương pháp phù hợp với cấp sạch. Lau sai cách có thể làm phát tán hạt thay vì loại bỏ hạt. Khu vực nhạy cảm cần có tần suất vệ sinh, phương pháp lau và hồ sơ kiểm soát rõ ràng.

Quy trình thứ năm là kiểm soát bảo trì. Bảo trì thiết bị thường tạo hạt cao hơn vận hành bình thường. Nếu không có quy trình cô lập, vệ sinh sau bảo trì, kiểm tra hạt và khôi phục trạng thái sạch, khu vực sản xuất có thể bị ảnh hưởng. Trong bán dẫn, bảo trì cần được xem là hoạt động rủi ro cao đối với kiểm soát ô nhiễm.

Duy trì cấp sạch ISO là sự kết hợp giữa thiết kế, con người, vật tư, thiết bị và quy trình. Chỉ khi tất cả yếu tố này được kiểm soát, phòng sạch mới giữ được trạng thái sạch ổn định trong vận hành thực tế.

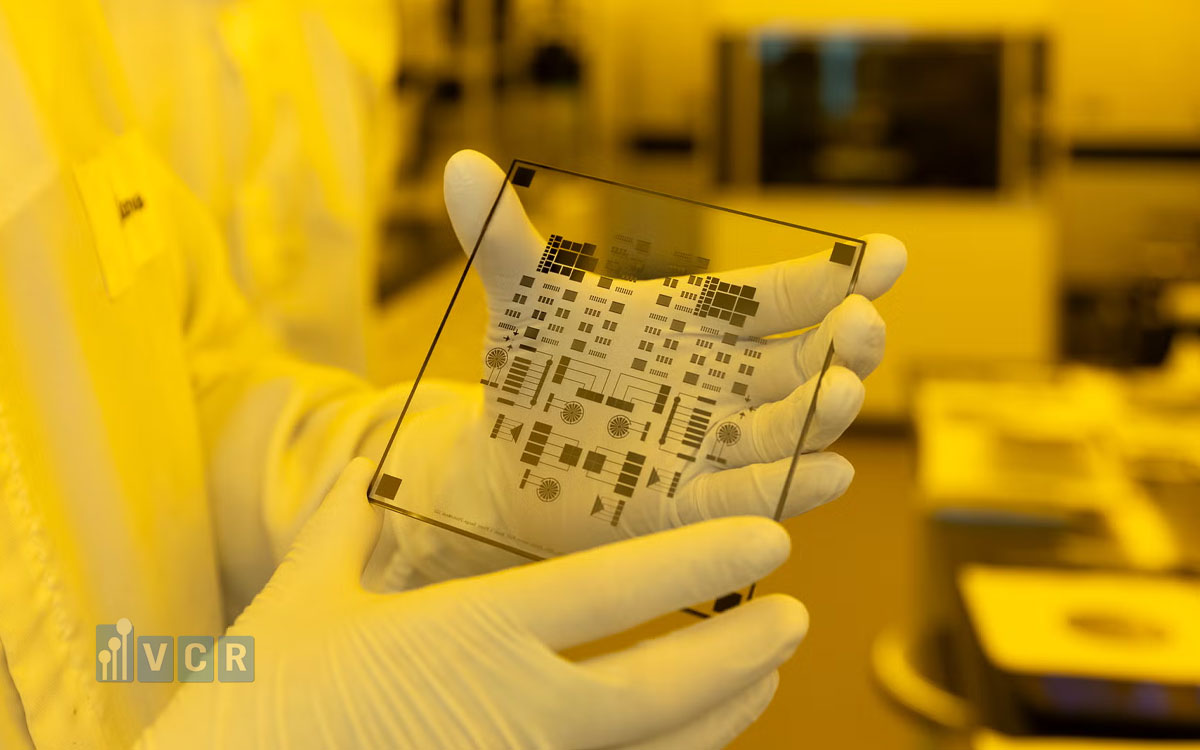

Giám sát hạt và đánh giá cấp sạch trong phòng sạch bán dẫn

Giám sát hạt là hoạt động quan trọng để đánh giá và duy trì cấp sạch trong phòng sạch bán dẫn. Máy đếm hạt, dùng để đo số lượng hạt trong không khí theo các kích thước hạt nhất định. Kết quả đo giúp nhà máy biết phòng sạch có đang nằm trong giới hạn cấp ISO mục tiêu hay không.

Có hai hình thức phổ biến là kiểm tra định kỳ và giám sát liên tục. Kiểm tra định kỳ được thực hiện theo lịch, thường dùng cho nghiệm thu, đánh giá lại hoặc kiểm tra định kỳ. Giám sát liên tục thường được áp dụng ở các khu vực trọng yếu, nơi sự thay đổi nồng độ hạt cần được phát hiện sớm để tránh ảnh hưởng sản phẩm.

Khi đánh giá cấp sạch, cần xác định trạng thái đo. Trạng thái nghỉ là khi hệ thống phòng sạch và thiết bị hoạt động nhưng không có người thao tác sản xuất. Trạng thái vận hành là khi có người, thiết bị, vật tư và quy trình sản xuất diễn ra. Kết quả ở hai trạng thái này có thể khác nhau đáng kể.

Vị trí đo cũng rất quan trọng. Nếu chỉ đo tại những điểm ít rủi ro, kết quả có thể không đại diện cho vùng thao tác thực tế. Trong phòng sạch bán dẫn, cần quan tâm đến vùng gần sản phẩm, khu vực thao tác, vị trí thiết bị phát hạt, đường di chuyển vật tư và khu vực có luồng khí phức tạp.

Ngoài số lượng hạt, cần theo dõi xu hướng. Một kết quả đo đơn lẻ có thể nằm trong giới hạn, nhưng nếu nồng độ hạt tăng dần theo thời gian, đó có thể là dấu hiệu lọc xuống cấp, quy trình vệ sinh không hiệu quả, thiết bị phát hạt hoặc người vận hành chưa tuân thủ đúng. Giám sát xu hướng giúp phát hiện vấn đề trước khi vượt giới hạn.

Trong bán dẫn, giám sát hạt nên được kết nối với hành động phản ứng rõ ràng. Khi có cảnh báo, cần biết ai xử lý, kiểm tra gì, có dừng khu vực không, có vệ sinh lại không, có kiểm tra thiết bị không và khi nào được khôi phục sản xuất. Không có quy trình phản ứng, dữ liệu giám sát sẽ chỉ là con số mà không tạo ra giá trị kiểm soát.

Những lỗi thường gặp khi xác định cấp sạch ISO cho nhà máy bán dẫn

Một lỗi thường gặp là chọn cấp sạch quá cao cho toàn bộ nhà máy. Điều này có thể tạo cảm giác an toàn, nhưng làm tăng chi phí đầu tư, năng lượng, lọc khí, bảo trì và vận hành. Nếu khu vực không có rủi ro cao nhưng vẫn thiết kế cấp sạch rất cao, nhà máy có thể lãng phí ngân sách mà không tạo thêm giá trị tương xứng.

Lỗi ngược lại là chọn cấp sạch quá thấp cho khu vực nhạy cảm. Nếu khu vực wafer phơi mở, quang khắc hoặc xử lý bề mặt quan trọng không được kiểm soát đủ, hạt có thể gây lỗi sản phẩm. Chi phí do tỷ lệ sản phẩm đạt yêu cầu giảm có thể lớn hơn rất nhiều so với chi phí đầu tư phòng sạch đúng từ đầu.

Lỗi thứ ba là chỉ nhìn vào ISO Class mà bỏ qua ESD. Một phòng sạch có số hạt đạt yêu cầu nhưng tĩnh điện không được kiểm soát vẫn có thể làm hỏng linh kiện. Trong bán dẫn, ESD là một rủi ro riêng và cần được thiết kế đồng bộ với sàn, trang phục, giày, bàn thao tác, thiết bị và quy trình kiểm tra.

Lỗi thứ tư là bỏ qua AMC. ISO Class kiểm soát hạt, nhưng không tự động kiểm soát ô nhiễm phân tử trong không khí. Nếu quy trình nhạy với hơi hóa chất, acid, kiềm, hợp chất hữu cơ hoặc vật liệu phát thải, cần có chiến lược kiểm soát AMC riêng.

Lỗi thứ năm là không phân vùng sạch. Nếu không phân vùng, nhà máy có thể vừa lãng phí ở khu ít rủi ro vừa thiếu kiểm soát ở khu quan trọng. Phân vùng sạch giúp xác định đúng ISO Class cho từng khu vực, đồng thời kiểm soát luồng người và vật tư hợp lý.

Lỗi thứ sáu là không tính trạng thái vận hành. Nhiều phòng sạch đạt khi đo ở trạng thái nghỉ nhưng vượt giới hạn khi vận hành thực tế. Nếu thiết kế không tính đến số người, thiết bị phát hạt, vật tư và bảo trì, phòng sạch có thể không duy trì được cấp sạch trong sản xuất.

Lỗi cuối cùng là chọn ISO Class theo kinh nghiệm chung mà không dựa trên sản phẩm và quy trình cụ thể. Phòng sạch bán dẫn cần được thiết kế theo yêu cầu thực tế, không nên sao chép từ một dự án khác nếu công nghệ, sản phẩm và mức rủi ro khác nhau.

Tham khảo 7 Sự Thật Về Nhà Máy Sản Xuất Chất Bán Dẫn

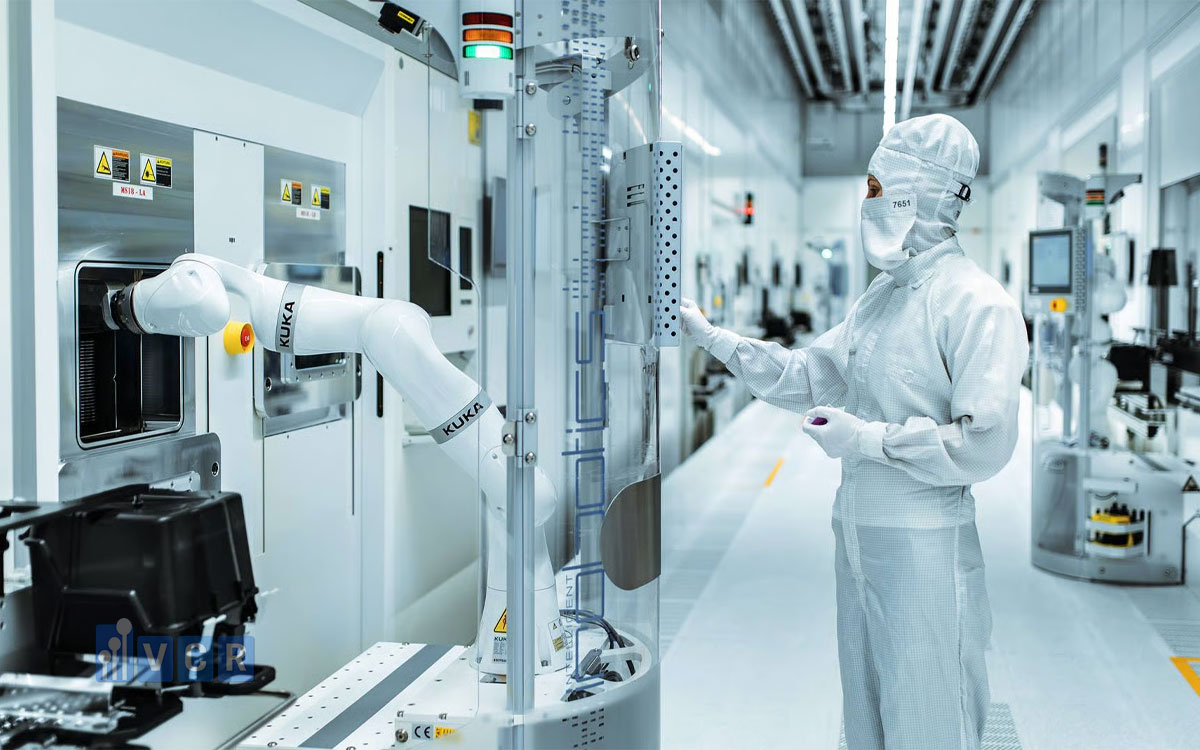

Tiêu chí lựa chọn cấp ISO phù hợp cho từng khu vực bán dẫn

Tiêu chí đầu tiên khi chọn cấp ISO là loại sản phẩm. Wafer, chip xử lý, cảm biến, MEMS, linh kiện quang học, mô-đun điện tử hoặc linh kiện đóng gói có mức nhạy cảm khác nhau. Sản phẩm càng nhạy với hạt, yêu cầu phòng sạch càng cao.

Tiêu chí thứ hai là kích thước cấu trúc và công nghệ sản xuất. Khi cấu trúc trên sản phẩm càng nhỏ, hạt bụi càng dễ gây lỗi. Những công đoạn liên quan đến cấu trúc vi mô, bề mặt phơi mở hoặc lớp màng mỏng thường cần kiểm soát nghiêm ngặt hơn.

Tiêu chí thứ ba là công đoạn sản xuất. Quang khắc, lắng đọng, ăn mòn, làm sạch, lắp ráp, đóng gói và kiểm tra có rủi ro khác nhau. Không nên dùng một cấp sạch cho tất cả công đoạn nếu mức nhạy cảm khác nhau đáng kể.

Tiêu chí thứ tư là mức phơi mở của sản phẩm. Khi wafer hoặc linh kiện được che kín, rủi ro hạt có thể thấp hơn. Khi bề mặt phơi mở, đặc biệt trước hoặc trong công đoạn quan trọng, yêu cầu kiểm soát cần cao hơn.

Tiêu chí thứ năm là yêu cầu ESD và AMC. ISO Class không bao phủ hết các rủi ro này, nhưng chúng ảnh hưởng trực tiếp đến thiết kế phòng sạch bán dẫn. Khu vực có linh kiện nhạy tĩnh điện cần kiểm soát ESD. Khu vực nhạy với hơi hóa chất cần kiểm soát AMC.

Tiêu chí thứ sáu là số lượng người và thiết bị. Người vận hành và thiết bị đều có thể phát hạt. Khu vực có nhiều người, nhiều thao tác hoặc thiết bị chuyển động cần thiết kế HVAC, luồng khí và quy trình vận hành phù hợp để duy trì ISO Class.

Tiêu chí cuối cùng là ngân sách vòng đời. Cấp sạch càng cao, chi phí đầu tư và vận hành càng lớn. Vì vậy, lựa chọn ISO Class cần cân bằng giữa rủi ro sản phẩm, yêu cầu chất lượng và chi phí dài hạn. Với vai trò là đơn vị cung cấp thiết bị và vật tư phòng sạch cho các nhà thầu thi công phòng sạch, Thiết bị phòng sạch VCR có thể hỗ trợ tư vấn giải pháp thiết bị phòng sạch, vật tư kiểm soát ô nhiễm, Air Shower, Pass Box, FFU, lọc HEPA/lọc ULPA và trang phục phòng sạch phù hợp với cấp ISO của từng khu vực bán dẫn.

FAQ - Câu hỏi thường gặp về các cấp độ phòng sạch ISO trong sản xuất bán dẫn

• Cấp độ phòng sạch ISO là gì?

Cấp độ phòng sạch ISO là hệ thống phân loại mức độ sạch của không khí dựa trên nồng độ hạt bụi trong một mét khối không khí. ISO Class càng thấp thì giới hạn hạt cho phép càng nghiêm ngặt và môi trường càng sạch. Trong sản xuất bán dẫn, cấp ISO giúp xác định mức kiểm soát hạt phù hợp cho từng khu vực như xử lý wafer, đóng gói, kiểm tra, hành lang sạch hoặc khu phụ trợ.

• ISO 14644 là gì?

ISO 14644 là bộ tiêu chuẩn về phòng sạch và môi trường kiểm soát. Tiêu chuẩn này được sử dụng rộng rãi để phân loại, kiểm tra và giám sát phòng sạch theo nồng độ hạt trong không khí. Trong các dự án phòng sạch bán dẫn, ISO 14644 thường là cơ sở để xác định cấp sạch mục tiêu, phương pháp đo hạt và tiêu chí đánh giá môi trường.

• Phòng sạch bán dẫn thường dùng ISO Class nào?

Phòng sạch bán dẫn có thể sử dụng nhiều cấp ISO khác nhau tùy khu vực và công đoạn. Khu xử lý wafer hoặc công đoạn nhạy cảm thường cần cấp sạch cao hơn, trong khi khu đóng gói, kiểm tra, hành lang sạch hoặc khu phụ trợ có thể sử dụng cấp sạch thấp hơn. Không có một ISO Class duy nhất phù hợp cho mọi nhà máy bán dẫn, vì lựa chọn phải dựa trên sản phẩm, quy trình và rủi ro hạt.

• ISO Class càng thấp có nghĩa là gì?

ISO Class càng thấp nghĩa là giới hạn số lượng hạt trong không khí càng nghiêm ngặt. Ví dụ, ISO 5 sạch hơn ISO 7 và yêu cầu hệ thống lọc khí, luồng khí, vận hành và giám sát chặt chẽ hơn. Tuy nhiên, cấp càng thấp cũng thường kéo theo chi phí đầu tư và vận hành cao hơn, nên cần chọn theo nhu cầu thực tế thay vì chọn cấp sạch cao nhất cho mọi khu vực.

• Sản xuất wafer có cần ISO 5 không?

Một số khu vực sản xuất wafer hoặc công đoạn rất nhạy cảm có thể cần môi trường cấp sạch cao như ISO 5 hoặc cao hơn tùy công nghệ và yêu cầu nội bộ. Tuy nhiên, không phải toàn bộ khu vực sản xuất wafer đều mặc định cần ISO 5. Cần đánh giá công đoạn cụ thể, mức phơi mở của wafer, kích thước cấu trúc, rủi ro hạt và yêu cầu khách hàng trước khi xác định cấp sạch.

• Khu đóng gói bán dẫn có cần phòng sạch ISO không?

Có, nhiều khu đóng gói bán dẫn vẫn cần phòng sạch ISO hoặc môi trường kiểm soát, đặc biệt khi sản phẩm nhạy với hạt, tĩnh điện hoặc có bề mặt phơi mở. Tuy nhiên, cấp sạch có thể khác với khu xử lý wafer. Lựa chọn ISO Class cho khu đóng gói cần dựa trên loại linh kiện, quy trình liên kết dây hoặc liên kết chip, lắp ráp, kiểm tra, yêu cầu ESD và tiêu chuẩn chất lượng của khách hàng.

• ISO Class có kiểm soát tĩnh điện không?

Không trực tiếp. ISO Class chủ yếu phân loại mức độ sạch theo nồng độ hạt trong không khí, không phải tiêu chuẩn kiểm soát tĩnh điện. Trong phòng sạch bán dẫn, ESD cần được kiểm soát riêng bằng sàn chống tĩnh điện, giày ESD, trang phục ESD, bàn thao tác, dây nối đất, thiết bị khử tĩnh điện nếu cần và quy trình kiểm tra. Một phòng đạt ISO Class tốt nhưng ESD kém vẫn có thể gây lỗi sản phẩm.

• ISO Class có kiểm soát AMC không?

Không trực tiếp. AMC là ô nhiễm phân tử trong không khí. ISO Class chủ yếu kiểm soát hạt bụi, trong khi AMC liên quan đến hơi hóa chất, acid, kiềm, hợp chất hữu cơ hoặc phân tử bay hơi. Nếu quy trình bán dẫn nhạy với AMC, cần có giải pháp riêng như lọc hóa học, kiểm soát vật liệu phát thải, quản lý hóa chất và giám sát môi trường.

• HEPA và ULPA khác nhau thế nào trong phòng sạch bán dẫn?

HEPA là bộ lọc khí hiệu suất cao, được sử dụng rộng rãi trong phòng sạch để kiểm soát hạt. ULPA là bộ lọc khí hiệu suất siêu cao, thường dùng khi cần kiểm soát hạt nhỏ hơn hoặc yêu cầu sạch nghiêm ngặt hơn. Trong phòng sạch bán dẫn, lựa chọn HEPA hay ULPA phụ thuộc vào ISO Class, kích thước hạt cần kiểm soát, khu vực sử dụng, chi phí vận hành và yêu cầu quy trình.

• Trạng thái nghỉ và trạng thái vận hành khác nhau thế nào khi đánh giá phòng sạch?

Trạng thái nghỉ là trạng thái phòng sạch đã hoàn thiện, hệ thống đang hoạt động nhưng không có người thao tác sản xuất. Trạng thái vận hành là trạng thái có người, thiết bị, vật tư và quy trình đang diễn ra. Trong bán dẫn, trạng thái vận hành rất quan trọng vì hạt phát sinh nhiều nhất khi có thao tác thực tế. Một phòng đạt ISO Class ở trạng thái nghỉ chưa chắc đạt khi vận hành nếu quy trình không được kiểm soát tốt.

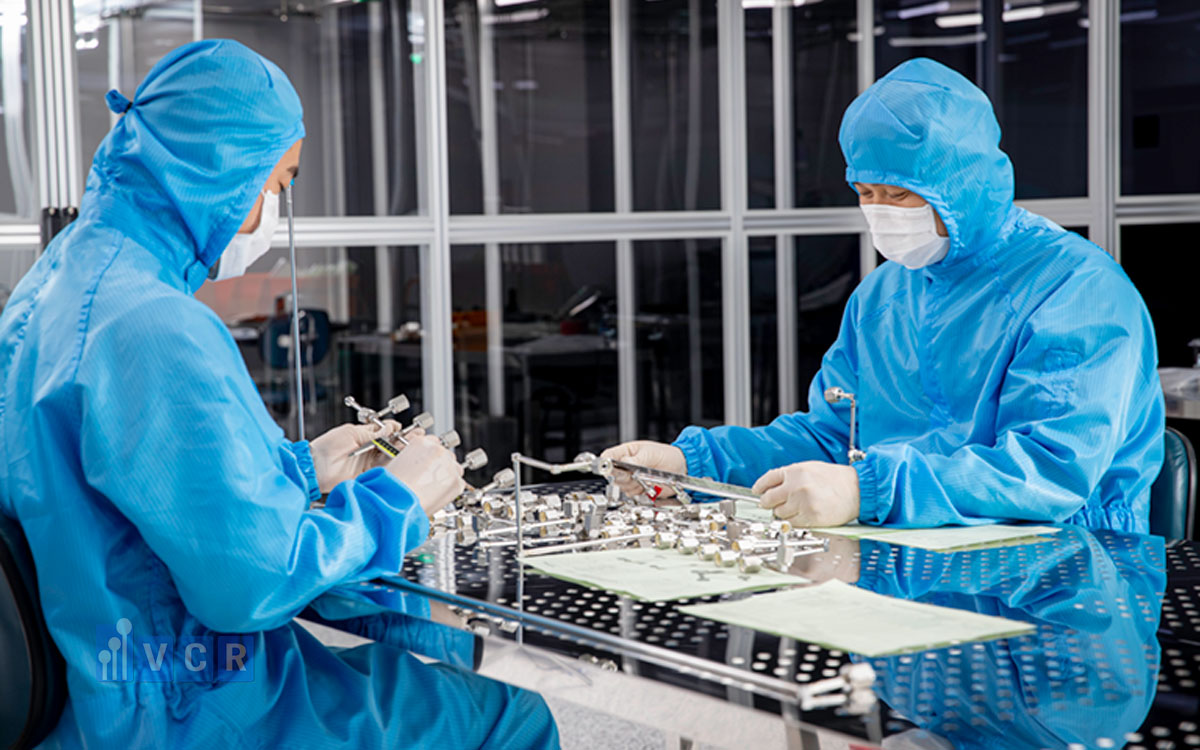

• Làm sao chọn cấp ISO phù hợp cho từng khu vực?

Để chọn cấp ISO phù hợp, cần đánh giá loại sản phẩm, công đoạn sản xuất, mức phơi mở của wafer hoặc linh kiện, kích thước cấu trúc, rủi ro hạt, yêu cầu ESD, rủi ro AMC, số lượng người, thiết bị phát hạt, dòng vật tư và tiêu chuẩn khách hàng. Cấp sạch nên được chọn theo rủi ro thực tế của từng khu vực, không nên áp dụng một cấp duy nhất cho toàn bộ nhà máy.

• Có nên thiết kế toàn bộ nhà máy bán dẫn ở cấp ISO cao nhất không?

Không nên nếu không có yêu cầu thực sự. Thiết kế toàn bộ nhà máy ở cấp ISO rất cao có thể làm tăng mạnh chi phí đầu tư, năng lượng, lọc khí, bảo trì và vận hành. Cách hiệu quả hơn là phân vùng sạch theo rủi ro, khu vực nhạy cảm dùng cấp sạch cao hơn, khu vực phụ trợ dùng cấp phù hợp hơn. Thiết kế đúng là thiết kế đáp ứng yêu cầu sản phẩm với chi phí vòng đời hợp lý.

Áp suất, rung động và nhiệt độ: Những “kẻ thù vô hình” của ngành chip

Kết luận: ISO Class là nền tảng nhưng không phải yếu tố duy nhất trong phòng sạch bán dẫn

Các cấp độ phòng sạch ISO là nền tảng quan trọng để kiểm soát hạt trong sản xuất bán dẫn. ISO Class giúp nhà máy xác định giới hạn hạt, thiết kế HVAC, lựa chọn lọc HEPA/lọc ULPA, phân vùng sạch, thiết lập quy trình vận hành và giám sát môi trường. Tuy nhiên, ISO Class không phải yếu tố duy nhất quyết định chất lượng phòng sạch.

Một phòng sạch bán dẫn hiệu quả cần kết hợp cấp ISO phù hợp với hệ thống HVAC ổn định, luồng khí đúng, áp suất hợp lý, nhiệt độ và độ ẩm kiểm soát tốt, ESD, AMC, trang phục phòng sạch, kiểm soát vật tư, vệ sinh, bảo trì và giám sát hạt. Nếu một trong các yếu tố này bị bỏ qua, phòng sạch có thể không bảo vệ được sản phẩm dù đạt cấp ISO trên giấy.

Vì vậy, lựa chọn ISO Class cần dựa trên rủi ro sản phẩm và công đoạn sản xuất. Thiết kế quá thấp gây rủi ro chất lượng; thiết kế quá cao gây lãng phí chi phí đầu tư và vận hành. Phòng sạch bán dẫn tốt là phòng sạch được phân vùng đúng, vận hành đúng và duy trì ổn định theo yêu cầu thực tế của sản phẩm.
