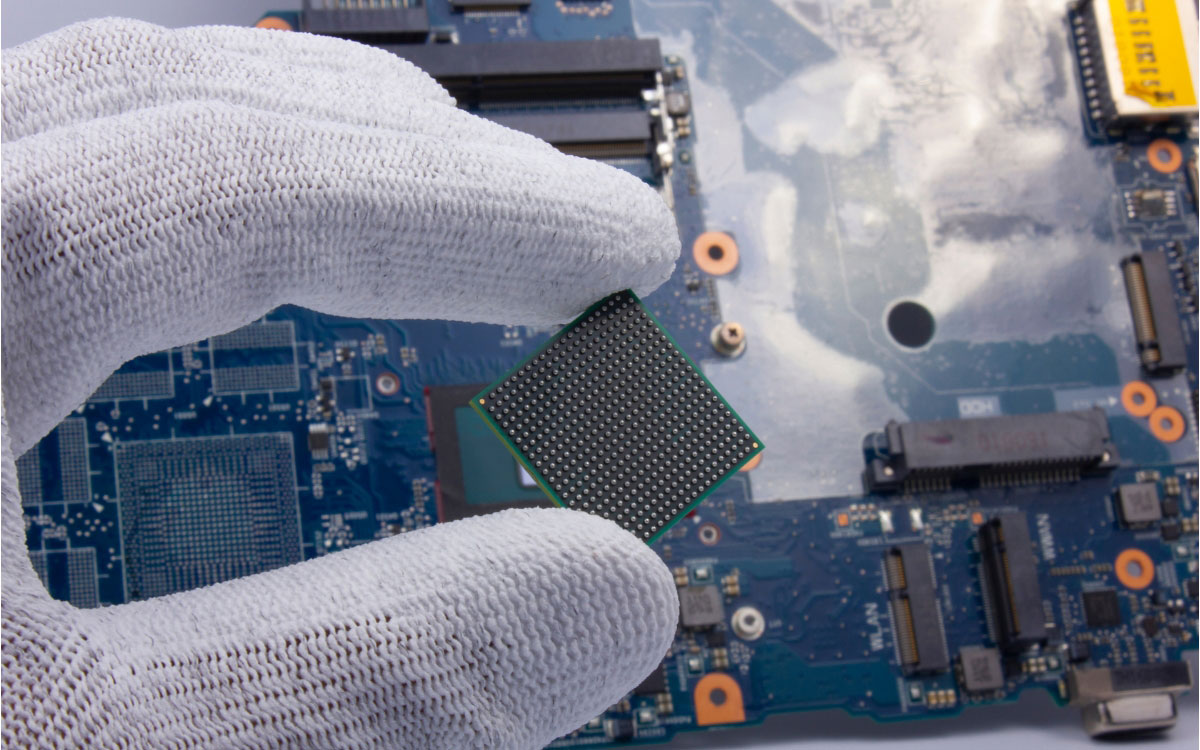

Áp suất, rung động và nhiệt độ: Những “kẻ thù vô hình” của ngành chip

Vì vậy, phòng sạch bán dẫn không chỉ cần sạch, mà còn phải ổn định, được kiểm soát bằng dữ liệu và thiết kế đồng bộ ngay từ đầu. Cùng VCR hiểu thêm về Áp suất, rung động và nhiệt độ: Những “kẻ thù vô hình” của ngành chip.

Xem thêm: Chip bán dẫn là gì? Quy trình sản xuất chip bán dẫn

1. Vì sao ngành chip không chỉ sợ bụi mà còn sợ những biến động vô hình?

Khi nhắc đến sản xuất chip, phần lớn chúng ta thường nghĩ ngay đến phòng sạch, những bộ đồ bảo hộ kín từ đầu đến chân, hệ thống lọc HEPA/ULPA và các tiêu chuẩn kiểm soát hạt bụi cực kỳ nghiêm ngặt. Điều đó hoàn toàn đúng, bởi chỉ một hạt bụi siêu nhỏ cũng có thể bám lên bề mặt wafer và làm hỏng một cấu trúc vi mạch đang được chế tạo. Trong ngành bán dẫn, độ sạch của không khí không còn là yếu tố phụ trợ, mà là điều kiện nền tảng để quá trình sản xuất có thể diễn ra ổn định.

Tuy nhiên, bụi không phải là “kẻ thù” duy nhất của ngành chip. Trong thực tế vận hành các nhà máy bán dẫn, còn có những yếu tố nguy hiểm hơn ở chỗ chúng gần như không thể quan sát bằng mắt thường. Đó là áp suất, rung động và nhiệt độ. Chúng không để lại dấu vết rõ ràng ngay lập tức như một vết bẩn trên bề mặt, cũng không dễ phát hiện bằng cảm giác của con người. Nhưng chỉ cần dao động vượt giới hạn cho phép, chúng có thể âm thầm làm sai lệch quy trình sản xuất, ảnh hưởng đến thiết bị, làm giảm độ chính xác và cuối cùng tác động trực tiếp đến tỷ lệ chip đạt chuẩn.

Áp suất trong phòng sạch quyết định hướng di chuyển của không khí và khả năng ngăn nhiễm chéo giữa các khu vực. Nếu tầng áp suất bị phá vỡ, không khí từ vùng ít sạch hơn có thể xâm nhập vào vùng sạch hơn, kéo theo hạt bụi, hơi hóa chất hoặc các yếu tố gây nhiễm không mong muốn. Rung động lại là mối nguy đặc biệt nghiêm trọng đối với những công đoạn yêu cầu độ chính xác cực cao như quang khắc, căn chỉnh wafer và đo kiểm kích thước vi mô. Ở quy mô nanomet, một dao động rất nhỏ cũng có thể tạo ra sai số lớn. Trong khi đó, nhiệt độ ảnh hưởng đến sự giãn nở vật liệu, độ ổn định của hóa chất, thiết bị và toàn bộ điều kiện môi trường trong nhà máy sản xuất chip.

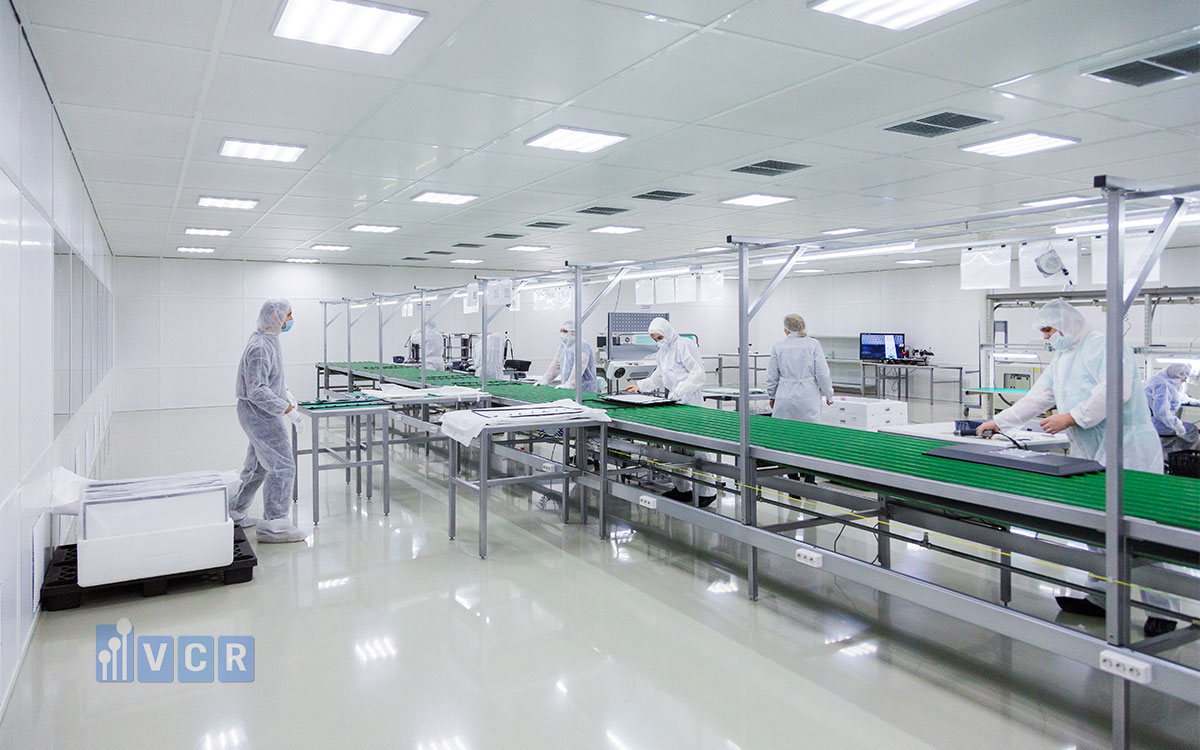

Vì vậy, phòng sạch bán dẫn không thể được hiểu đơn giản là một căn phòng “ít bụi”. Đó là một hệ sinh thái kỹ thuật được kiểm soát cực kỳ chính xác, nơi từng luồng khí, từng mức chênh áp, từng dao động nhiệt và từng nguồn rung đều cần được tính toán, giám sát và duy trì trong giới hạn cho phép. Trong ngành chip, điều nguy hiểm nhất đôi khi không phải là thứ chúng ta nhìn thấy, mà chính là những biến động vô hình đang âm thầm tác động đến chất lượng sản phẩm.

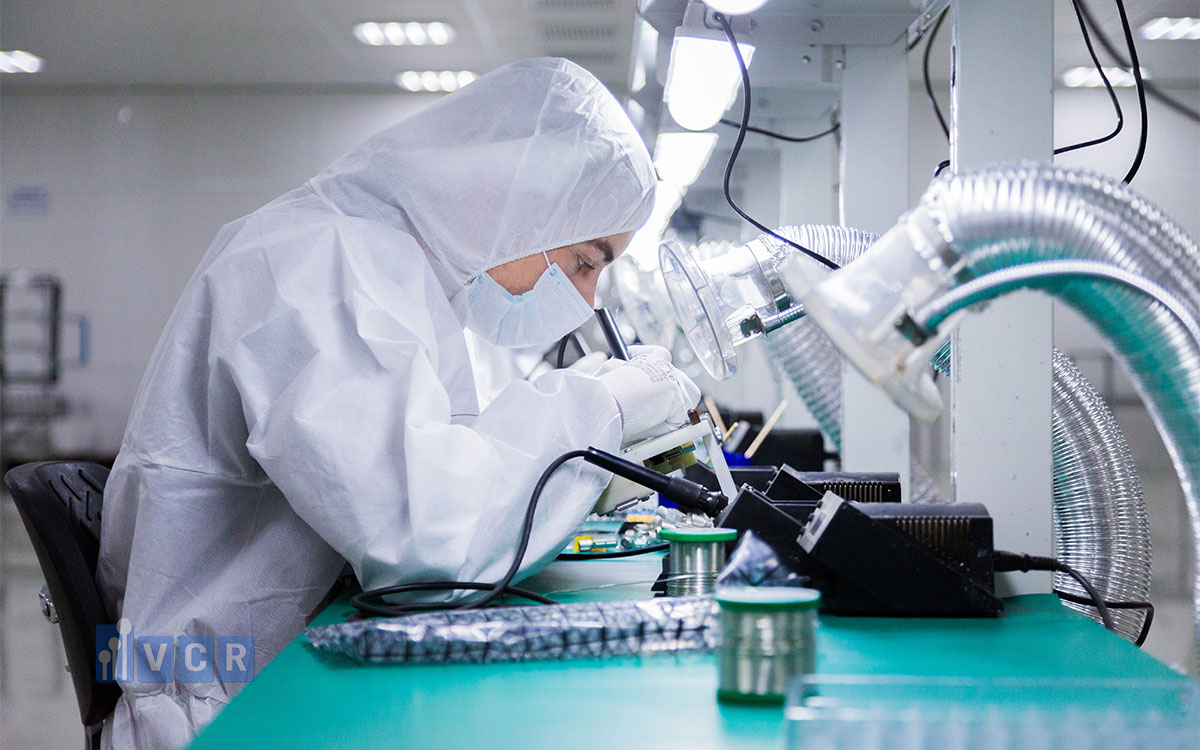

2. Ngành chip cần môi trường ổn định đến mức nào?

Sản xuất chip là một trong những lĩnh vực đòi hỏi môi trường sản xuất ổn định nhất trong công nghiệp hiện đại. Nếu trong nhiều ngành sản xuất khác, sai số nhỏ về nhiệt độ, độ ẩm hay luồng khí có thể chỉ làm giảm hiệu suất hoặc tăng chi phí vận hành, thì trong ngành bán dẫn, những sai lệch rất nhỏ đó có thể ảnh hưởng trực tiếp đến chất lượng của sản phẩm. Lý do nằm ở bản chất của chip: các cấu trúc điện tử được tạo ra trên bề mặt wafer ngày càng nhỏ, mật độ linh kiện ngày càng cao và mỗi công đoạn sản xuất đều cần độ chính xác cực lớn.

Wafer là tấm nền bán dẫn, thường làm từ silicon, trên đó các lớp vật liệu, mạch điện và cấu trúc vi mô được hình thành qua nhiều công đoạn phức tạp. Fab là nhà máy sản xuất chip, nơi toàn bộ quá trình xử lý wafer diễn ra trong môi trường phòng sạch được kiểm soát nghiêm ngặt. Trong nhà máy sản xuất chip, một wafer có thể đi qua hàng trăm bước công nghệ khác nhau như làm sạch, phủ màng, quang khắc, khắc, cấy ion, xử lý nhiệt, đo kiểm và đóng gói. Mỗi bước đều có yêu cầu riêng, nhưng điểm chung là chúng đều rất nhạy với biến động môi trường.

Một trong những công đoạn tiêu biểu cho độ nhạy này là photolithography, tức quang khắc. Đây là quá trình sử dụng ánh sáng để chuyển mẫu mạch cực nhỏ lên bề mặt wafer thông qua lớp vật liệu nhạy sáng. Khi kích thước mẫu mạch ngày càng nhỏ, mọi yếu tố như rung động, nhiệt độ, độ sạch không khí, độ ổn định của thiết bị và sự chính xác trong căn chỉnh đều trở nên quan trọng. Một dao động rất nhỏ của nền sàn, một thay đổi nhiệt độ làm vật liệu giãn nở, hoặc một hạt nhiễm bẩn bám lên bề mặt wafer đều có thể khiến mẫu mạch bị sai lệch.

Trong ngành chip, khái niệm yield - tỷ lệ sản phẩm đạt yêu cầu sau quá trình sản xuất. Yield càng cao, nhà máy càng hiệu quả; yield càng thấp, chi phí sản xuất càng lớn. Điều đáng nói là yield không chỉ phụ thuộc vào công nghệ chế tạo hay thiết bị đắt tiền, mà còn phụ thuộc rất nhiều vào độ ổn định của môi trường sản xuất. Khi áp suất dao động, luồng khí có thể thay đổi. Khi nhiệt độ không ổn định, vật liệu có thể giãn nở không đồng đều. Khi độ ẩm lệch khỏi giới hạn, nguy cơ tĩnh điện hoặc ảnh hưởng hóa chất có thể tăng lên. Khi rung động vượt mức cho phép, thiết bị đo kiểm và căn chỉnh có thể mất độ chính xác.

Vì vậy, phòng sạch trong ngành bán dẫn không chỉ cần đạt cấp sạch ISO về số lượng hạt bụi trong không khí. Nó còn phải duy trì một trạng thái môi trường ổn định, có thể dự đoán và có thể kiểm soát liên tục. Áp suất, nhiệt độ, độ ẩm, rung động, khí sạch, luồng khí và kiểm soát nhiễm bẩn đều phải được nhìn như một hệ thống liên kết. Khi linh kiện càng nhỏ, sai số môi trường càng ít được phép xảy ra. Đó là lý do ngành bán dẫn đòi hỏi phòng sạch ở mức kỹ thuật rất cao, nơi độ sạch chỉ là điểm khởi đầu, còn sự ổn định mới là yếu tố quyết định khả năng sản xuất bền vững.

Xem thêm: Tiêu chí quan trọng trong phòng sạch điện tử sản xuất chip

3. Áp suất trong phòng sạch bán dẫn: Hàng rào vô hình chống nhiễm chéo

Trong phòng sạch bán dẫn, áp suất không chỉ là một thông số kỹ thuật được hiển thị trên đồng hồ chênh áp. Nó là một “hàng rào vô hình” giúp kiểm soát hướng di chuyển của không khí, từ đó bảo vệ khu vực sản xuất khỏi nguy cơ nhiễm chéo. Nếu bụi là thứ có thể được đo bằng số lượng hạt trong không khí, thì áp suất là yếu tố quyết định không khí sẽ đi theo hướng nào, từ vùng sạch hơn sang vùng ít sạch hơn hay ngược lại. Chính vì vậy, một phòng sạch đạt cấp sạch cao nhưng không kiểm soát tốt áp suất vẫn có thể tồn tại rủi ro lớn trong vận hành.

Trong ngành chip, tầng áp suất đóng vai trò đặc biệt quan trọng vì nhà máy sản xuất chip không phải là một không gian đồng nhất. Bên trong nhà máy có nhiều khu vực với mức độ sạch khác nhau, quy trình khác nhau và nguy cơ nhiễm bẩn khác nhau. Có khu vực cần bảo vệ wafer khỏi hạt bụi siêu mịn, có khu vực cần kiểm soát hơi hóa chất, có khu vực sử dụng dung môi, khí đặc biệt hoặc các vật liệu nhạy cảm. Nếu áp suất giữa các khu vực không được thiết kế hợp lý, không khí có thể di chuyển sai hướng, kéo theo hạt nhiễm, hơi hóa chất hoặc các chất gây ảnh hưởng đến quy trình sản xuất.

Điểm đáng chú ý là áp suất trong phòng sạch bán dẫn không chỉ phục vụ mục tiêu “giữ bụi ở bên ngoài”. Nó còn liên quan đến kiểm soát an toàn hóa chất, kiểm soát khí, phân tách khu vực xử lý vật liệu và duy trì sự ổn định của toàn bộ môi trường sản xuất. Một khu vực có yêu cầu bảo vệ sản phẩm có thể cần áp suất dương để ngăn nhiễm bẩn xâm nhập. Ngược lại, một khu vực có nguy cơ phát sinh hơi hóa chất hoặc khí cần kiểm soát có thể cần logic áp suất riêng để hạn chế phát tán ra khu vực xung quanh. Vì vậy, áp suất phải được thiết kế dựa trên bản chất công đoạn, không thể áp dụng một công thức chung cho toàn bộ nhà máy.

Áp suất ổn định giúp duy trì trạng thái phòng sạch theo đúng ý đồ thiết kế. Khi cửa mở, khi người và vật liệu di chuyển, khi hệ thống HVAC thay đổi tải, tầng áp suất vẫn cần được duy trì trong giới hạn cho phép. Nếu áp suất dao động liên tục, logic kiểm soát nhiễm bẩn sẽ bị phá vỡ. Không khí có thể đảo chiều trong thời gian ngắn, bụi và hơi nhiễm có thể xâm nhập vào khu vực nhạy cảm, còn hệ thống giám sát có thể phát sinh cảnh báo liên tục mà không tìm ra nguyên nhân rõ ràng.

Vì vậy, trong phòng sạch bán dẫn, áp suất cần được nhìn như một phần của chiến lược kiểm soát môi trường tổng thể. Nó phải gắn với thiết kế HVAC, lưu lượng cấp - hồi khí, độ kín của phòng, hệ thống cửa, Interlock, Pass Box, Air Shower và thói quen vận hành của con người. Một tầng áp suất tốt không chỉ nằm trên bản vẽ, mà phải duy trì được trong điều kiện vận hành thực tế. Đây chính là lý do áp suất được xem là một trong những “kẻ thù vô hình” quan trọng nhất của ngành chip: khi nó ổn định, mọi thứ có vẻ bình thường; nhưng khi nó mất kiểm soát, rủi ro có thể lan rộng âm thầm trong toàn bộ nhà máy sản xuất chip.

4. Khi áp suất mất ổn định: Rủi ro không đến từ một lần mở cửa mà từ cả hệ thống

Trong phòng sạch bán dẫn, khi áp suất bị mất ổn định, nguyên nhân thường không chỉ đến từ một lần mở cửa hay một thao tác vận hành riêng lẻ. Một cánh cửa mở lâu có thể làm chênh áp dao động trong vài giây, nhưng nếu áp suất liên tục không duy trì được trong giới hạn thiết kế, vấn đề thường nằm sâu hơn ở toàn bộ hệ thống. Đó có thể là lỗi trong thiết kế HVAC, sự mất cân bằng giữa lưu lượng gió cấp và gió hồi, độ kín phòng chưa đạt, thiết bị phòng sạch bố trí chưa hợp lý hoặc quy trình vận hành chưa kiểm soát tốt dòng di chuyển của người và vật liệu.

HVAC trong phòng sạch bán dẫn đóng vai trò trung tâm trong việc duy trì nhiệt độ, độ ẩm, cấp sạch và áp suất. Nếu hệ thống này được tính toán chưa đúng ngay từ đầu, áp suất giữa các khu vực sẽ rất khó ổn định. Ví dụ, lưu lượng gió cấp quá lớn nhưng gió hồi không tương ứng có thể làm áp suất tăng bất thường. Ngược lại, nếu gió hồi, gió thải hoặc rò rỉ qua khe hở quá lớn, phòng có thể không giữ được áp suất dương theo yêu cầu. Khi đó, chỉ cần cửa mở, người đi lại hoặc thiết bị thay đổi tải nhiệt, áp suất sẽ dao động mạnh hơn dự kiến.

Một nguyên nhân phổ biến khác là cửa phòng sạch và hệ thống Interlock hoạt động không chuẩn. Nếu Interlock bị vô hiệu hóa, cài đặt không hợp lý hoặc người vận hành thường xuyên mở cửa sai quy trình, tầng áp suất có thể bị phá vỡ. Tương tự, Pass Box dùng để chuyển vật liệu và Air Shower dùng để thổi sạch bụi trên người trước khi vào phòng sạch cũng phải được bố trí và vận hành đúng logic áp suất. Nếu các thiết bị này không đồng bộ với thiết kế tổng thể, chúng có thể vô tình trở thành điểm làm rối loạn luồng khí.

Bộ lọc bị nghẹt cũng là yếu tố cần được chú ý. Khi HEPA filter, ULPA filter, pre-filter hoặc medium filter bị bám bụi sau thời gian vận hành, trở lực tăng lên làm thay đổi lưu lượng khí. Hệ thống có thể vẫn chạy, nhưng lượng gió thực tế cấp vào phòng không còn đúng như ban đầu. Điều này khiến áp suất dao động, đặc biệt ở các khu vực có yêu cầu chênh áp nhỏ nhưng ổn định. Ngoài ra, rò rỉ qua khe cửa, panel, trần, sàn nâng, vị trí xuyên ống hoặc các điểm chưa được xử lý kín cũng có thể làm thất thoát áp suất âm thầm mà người vận hành khó nhận ra.

Trong phòng sạch bán dẫn, áp suất không nên được nhìn như một con số riêng lẻ trên đồng hồ chênh áp. Nó là trạng thái động của toàn bộ hệ thống, phản ánh sự cân bằng giữa thiết kế HVAC, độ kín kiến trúc, thiết bị phòng sạch, tần suất mở cửa, trạng thái lọc, tải nhiệt thiết bị và hành vi vận hành. Một chỉ số chênh áp đạt yêu cầu tại một thời điểm chưa đủ để kết luận hệ thống ổn định. Điều quan trọng hơn là áp suất có duy trì ổn định trong suốt quá trình sản xuất hay không, có dao động bất thường khi cửa mở hay không, và hệ thống có cảnh báo sớm khi vượt giới hạn hay không.

Với vai trò là đơn vị cung cấp thiết bị phòng sạch cho các nhà thầu thi công phòng sạch, Thiết bị phòng sạch VCR thường khuyến nghị nhà thầu cần xem xét đồng bộ giữa Pass Box, Air Shower, Interlock, cửa phòng sạch, HEPA box, FFU và hệ thống đo chênh áp ngay từ giai đoạn thiết kế. Khi các thiết bị này được lựa chọn và bố trí theo cùng một logic kiểm soát, nguy cơ mất ổn định áp suất trong vận hành sẽ giảm đáng kể. Ngược lại, nếu từng hạng mục được chọn rời rạc, không xét đến luồng khí và tầng áp suất tổng thể, phòng sạch có thể đạt thông số khi nghiệm thu nhưng lại gặp vấn đề khi bước vào sản xuất thực tế.

5. Rung động: Kẻ thù thầm lặng của độ chính xác nanomet

Trong sản xuất bán dẫn, vibration - rung động, một yếu tố môi trường thường ít được chú ý hơn bụi, nhiệt độ hay áp suất, nhưng lại có ảnh hưởng rất lớn đến độ chính xác của quy trình. Nếu bụi có thể được nhìn nhận như một nguy cơ nhiễm bẩn, thì rung động là nguy cơ của sai lệch cơ học. Nó không làm bẩn bề mặt wafer theo cách trực tiếp, nhưng có thể khiến thiết bị mất ổn định, làm sai lệch vị trí căn chỉnh, ảnh hưởng đến độ lặp lại của quy trình và làm giảm chất lượng mẫu mạch được tạo ra trên tấm nền bán dẫn.

Trong ngành chip, nhiều thiết bị hoạt động ở cấp độ chính xác cực cao. Máy quang khắc cần căn chỉnh mẫu mạch với độ chính xác rất nhỏ trên bề mặt wafer. Thiết bị đo kiểm cần phát hiện sai lệch kích thước ở cấp vi mô hoặc nanomet. Thiết bị căn chỉnh wafer phải bảo đảm vị trí tấm nền ổn định trong suốt quá trình xử lý. Máy phủ, máy khắc plasma, hệ thống kiểm tra bề mặt và các thiết bị phân tích lỗi đều cần một nền tảng vận hành yên tĩnh, ổn định và ít dao động. Khi nền sàn, kết cấu hoặc thiết bị xung quanh truyền rung vào máy, độ chính xác vốn rất mong manh của quá trình sản xuất có thể bị ảnh hưởng.

Điểm nguy hiểm của rung động là nó có thể xuất phát từ rất nhiều nguồn khác nhau. Rung động có thể đến từ sàn nhà, từ kết cấu tòa nhà, từ máy móc sản xuất, từ quạt cấp khí, AHU, bơm nước lạnh, chiller, máy nén khí, đường ống, xe nâng, thang máy, hoạt động bảo trì hoặc thậm chí từ đường giao thông gần nhà máy. Trong một số trường hợp, nguồn rung không nằm ngay trong phòng sạch mà đến từ khu vực kỹ thuật, tầng dưới, khu vực phụ trợ hoặc công trình xây dựng lân cận. Rung động sau đó truyền qua nền móng, kết cấu thép, sàn nâng, giá đỡ thiết bị hoặc hệ thống đường ống, rồi tác động đến thiết bị nhạy cảm bên trong nhà máy sản xuất chip.

Ở những ngành sản xuất thông thường, một mức rung nhỏ có thể không tạo ra hậu quả đáng kể. Nhưng trong sản xuất chip, mọi thứ diễn ra ở quy mô rất nhỏ. Nanomet là một phần tỷ mét, nhỏ hơn rất nhiều so với khả năng quan sát trực tiếp của con người. Khi mẫu mạch trên wafer ngày càng thu nhỏ, một rung động cực nhỏ cũng có thể làm thay đổi vị trí tương đối giữa thiết bị, wafer và hệ thống quang học. Điều này đặc biệt quan trọng trong photolithography,, nơi ánh sáng được dùng để chuyển mẫu mạch lên bề mặt wafer. Nếu rung động làm lệch vị trí trong quá trình phơi sáng hoặc căn chỉnh, mẫu mạch có thể không nằm đúng vị trí thiết kế.

Rung động cũng ảnh hưởng đến độ lặp lại của quy trình. Trong sản xuất bán dẫn, không chỉ cần một lần xử lý chính xác, mà cần hàng nghìn, hàng triệu lần xử lý có tính lặp lại ổn định. Nếu một thiết bị hôm nay hoạt động chính xác nhưng ngày mai bị ảnh hưởng bởi dao động từ hệ thống cơ điện hoặc tải vận hành thay đổi, kết quả sản xuất sẽ trở nên khó dự đoán. Đây là vấn đề nghiêm trọng đối với yield, bởi một sai lệch nhỏ lặp lại trên nhiều wafer có thể tạo ra tổn thất rất lớn.

Vì vậy, kiểm soát rung động trong phòng sạch bán dẫn không thể chỉ xử lý bằng cách đặt máy lên sàn rồi vận hành. Nó phải được tính toán từ giai đoạn thiết kế nhà máy, bao gồm nền móng, kết cấu sàn, vị trí đặt thiết bị nhạy cảm, khoảng cách với nguồn rung, cách bố trí AHU, bơm, chiller, quạt, FFU, đường ống và khu vực giao thông nội bộ. Những thiết bị có độ nhạy cao cần được đặt trong vùng ổn định hơn, có giải pháp cách ly rung phù hợp và được đánh giá bằng dữ liệu đo thực tế.

Rung động là kẻ thù thầm lặng vì nó không dễ nhận ra bằng mắt thường. Một phòng sạch có thể rất sạch, nhiệt độ dễ chịu, áp suất hiển thị bình thường, nhưng bên dưới vẫn tồn tại các dao động nhỏ đang tác động đến thiết bị. Trong ngành chip, sự ổn định không chỉ nằm ở không khí sạch, mà còn nằm ở sự yên tĩnh cơ học của toàn bộ không gian sản xuất. Khi độ chính xác tiến vào cấp nanomet, kiểm soát rung động không còn là yêu cầu phụ, mà trở thành điều kiện cốt lõi để bảo vệ chất lượng wafer và năng lực sản xuất của nhà máy sản xuất chip.

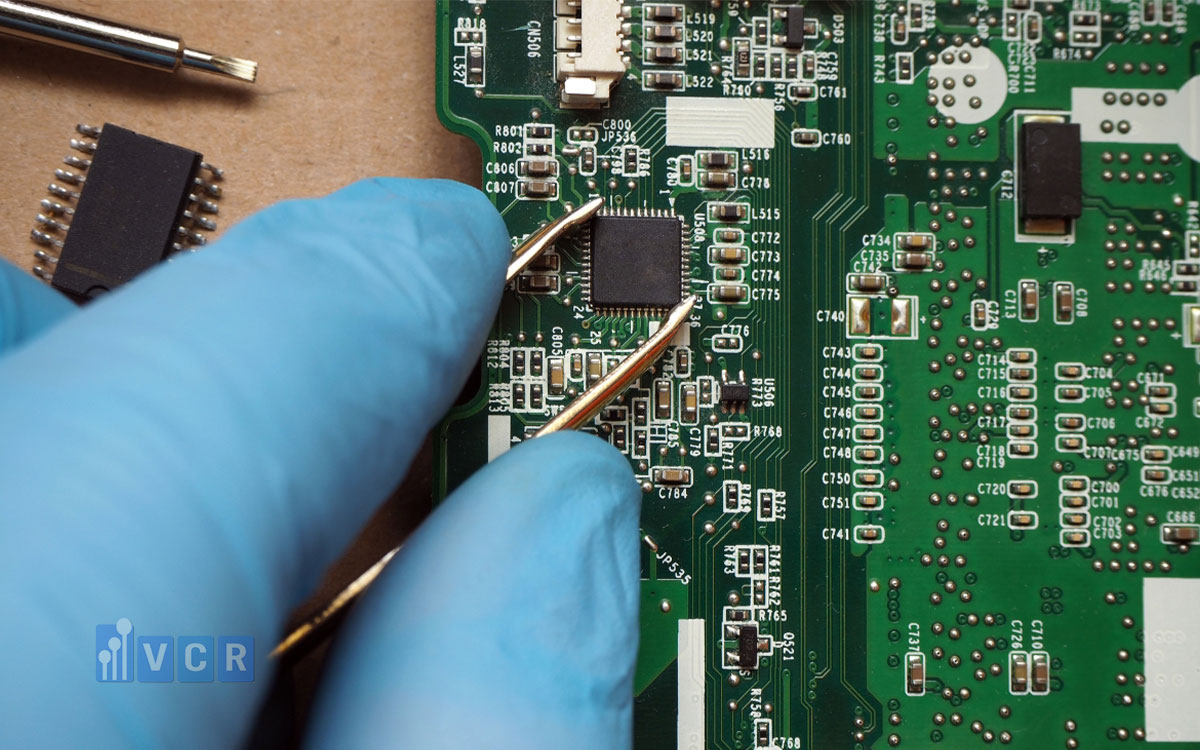

6. Nguồn phát sinh rung động trong nhà máy chip và phòng sạch điện tử

Trong nhà máy chip và phòng sạch điện tử, rung động không chỉ đến từ các thiết bị sản xuất lớn mà có thể phát sinh từ nhiều nguồn rất khó nhận biết. Điều đáng lo ngại là các nguồn rung này thường tồn tại đồng thời, truyền qua sàn, trần, khung kết cấu, đường ống, giá treo thiết bị hoặc hệ thống cơ điện, sau đó tác động đến những thiết bị có độ nhạy cao. Vì vậy, để kiểm soát rung động hiệu quả, nhà thầu và chủ đầu tư cần nhìn nhận nó như một vấn đề hệ thống, không phải một lỗi đơn lẻ chỉ xử lý khi máy móc đã vận hành.

Nguồn rung đầu tiên thường đến từ hệ thống HVAC. Trong phòng sạch, HVAC phải vận hành liên tục để duy trì cấp sạch, nhiệt độ, độ ẩm và áp suất. Các thành phần như AHU, quạt cấp khí, quạt hồi khí, quạt thải, van gió, ống gió và miệng gió đều có thể tạo ra dao động nếu thiết kế, lắp đặt hoặc cân bằng hệ thống chưa tốt. Đặc biệt, khi quạt hoạt động ở tốc độ cao, cánh quạt mất cân bằng, motor lệch tâm hoặc ống gió không được treo đỡ đúng cách, rung động có thể truyền vào kết cấu phòng sạch.

FFU cũng là một nguồn cần được chú ý. FFU được dùng phổ biến trong phòng sạch điện tử và bán dẫn để cấp khí sạch qua màng lọc HEPA hoặc ULPA. Tuy nhiên, vì FFU thường được lắp trên hệ trần và hoạt động với số lượng lớn, nếu chất lượng motor, cánh quạt, khung treo hoặc phương án lắp đặt không phù hợp, nhiều nguồn rung nhỏ có thể cộng hưởng thành một vấn đề lớn. Đây là lý do khi lựa chọn FFU cho khu vực nhạy cảm, không thể chỉ xem lưu lượng gió và hiệu suất lọc, mà còn cần quan tâm đến độ ồn, độ rung, độ ổn định của motor và chất lượng lắp đặt.

Ngoài HVAC và FFU, các thiết bị phụ trợ như bơm nước lạnh, chiller, máy nén khí, bơm chân không, hệ thống xử lý nước, đường ống cấp - hồi, đường ống khí nén và đường ống kỹ thuật cũng có thể tạo rung. Khi bơm hoặc máy nén vận hành, dao động có thể truyền qua nền móng, bệ máy, đường ống và giá đỡ. Nếu không có khớp nối mềm, gối đỡ chống rung hoặc phương án cách ly phù hợp, rung động có thể lan xa hơn dự kiến. Trong các fab lớn, khu vực phụ trợ có thể nằm tách khỏi phòng sạch, nhưng điều đó không có nghĩa là rung động không thể truyền vào khu vực sản xuất.

Kết cấu sàn và hoạt động bên trong nhà máy cũng là nguồn rung quan trọng. Người di chuyển, xe đẩy vật liệu, xe nâng, thang máy, cửa tự động, thiết bị sản xuất, robot vận chuyển wafer hoặc các máy có chuyển động cơ học lặp lại đều có thể tạo dao động. Nếu sàn không đủ độ cứng, có nhịp kết cấu quá dài hoặc bố trí thiết bị nhạy cảm gần khu vực giao thông nội bộ, rung động có thể ảnh hưởng đến quá trình đo kiểm, căn chỉnh và xử lý wafer. Ngay cả hoạt động xây dựng, khoan cắt, đóng cọc, xe tải hoặc đường giao thông gần nhà máy cũng có thể tạo rung truyền qua nền đất vào công trình.

Trong bối cảnh này, cần hiểu thêm khái niệm micro-vibration - vi rung. Đây là những dao động rất nhỏ, đôi khi con người không cảm nhận được, nhưng vẫn có thể gây ảnh hưởng đến thiết bị nhạy cảm trong ngành bán dẫn. Với các máy quang khắc, thiết bị đo kiểm bề mặt, thiết bị căn chỉnh wafer hoặc hệ thống phân tích lỗi, vi rung có thể làm giảm độ chính xác, tạo sai lệch dữ liệu hoặc ảnh hưởng đến độ lặp lại của quy trình.

Vì vậy, kiểm soát rung động không thể chỉ bắt đầu sau khi nhà máy đi vào hoạt động. Khi đó, việc xử lý thường tốn kém hơn, phức tạp hơn và đôi khi không thể khắc phục triệt để nếu lỗi nằm ở nền móng hoặc kết cấu ban đầu. Kiểm soát rung động cần được tính từ giai đoạn thiết kế kết cấu, lựa chọn layout thiết bị, phân vùng khu vực nhạy cảm, bố trí hệ thống cơ điện, lựa chọn vật liệu, thiết kế giá treo, bệ máy và thiết bị phòng sạch. Một fab ổn định không chỉ cần không khí sạch, mà còn cần một nền tảng cơ học đủ yên tĩnh để các thiết bị chính xác cao có thể vận hành đúng giới hạn thiết kế.

7. Nhiệt độ: Một sai lệch nhỏ có thể tạo ra sai số lớn

Trong phòng sạch bán dẫn, temperature control - kiểm soát nhiệt độ, một yêu cầu kỹ thuật có vai trò quan trọng không kém kiểm soát bụi, áp suất hay rung động. Nếu trong không gian làm việc thông thường, nhiệt độ chủ yếu liên quan đến cảm giác thoải mái của con người, thì trong nhà máy sản xuất chip, nhiệt độ là một thông số ảnh hưởng trực tiếp đến sự ổn định của vật liệu, thiết bị và toàn bộ quy trình sản xuất chip. Một sai lệch nhỏ về nhiệt độ có thể không dễ nhận ra bằng cảm giác, nhưng lại đủ để tạo ra sai số trong những công đoạn yêu cầu độ chính xác cực cao.

Wafer thường trải qua rất nhiều công đoạn xử lý khác nhau. Trong quá trình đó, wafer tiếp xúc với hóa chất, ánh sáng, plasma, lớp phủ, môi trường khí, nhiệt và các thiết bị đo kiểm có độ nhạy cao. Khi nhiệt độ thay đổi, vật liệu có thể giãn nở hoặc co lại ở mức rất nhỏ. Với các ngành sản xuất thông thường, mức giãn nở này có thể không đáng kể. Nhưng trong ngành chip, nơi các cấu trúc mạch được tạo ra ở quy mô rất nhỏ, sự thay đổi kích thước dù rất nhỏ cũng có thể làm ảnh hưởng đến độ chính xác của mẫu mạch, vị trí căn chỉnh và khả năng lặp lại của quy trình.

Nhiệt độ cũng ảnh hưởng đến độ ổn định của hóa chất và quang trở. Quang trở - photoresist, là lớp vật liệu nhạy sáng được phủ lên wafer trong quá trình quang khắc. Nếu nhiệt độ môi trường không ổn định, đặc tính của quang trở có thể thay đổi, ảnh hưởng đến độ dày lớp phủ, khả năng phản ứng với ánh sáng, quá trình sấy và kết quả tạo mẫu. Tương tự, các hóa chất dùng trong làm sạch, khắc, phủ hoặc xử lý bề mặt cũng có thể nhạy với nhiệt độ. Khi nhiệt độ lệch khỏi giới hạn kiểm soát, phản ứng hóa học có thể diễn ra không đồng đều, làm tăng nguy cơ sai lệch giữa các lô sản xuất.

Đối với thiết bị đo lường và thiết bị sản xuất, nhiệt độ không ổn định cũng là một rủi ro lớn. Các hệ thống quang học, cơ khí chính xác, cảm biến, bàn đặt wafer và cơ cấu căn chỉnh đều có thể bị ảnh hưởng bởi giãn nở nhiệt. Một thiết bị được hiệu chuẩn trong điều kiện ổn định có thể cho kết quả khác nếu môi trường xung quanh thay đổi liên tục. Điều này đặc biệt quan trọng trong các công đoạn đo kiểm kích thước, kiểm tra bề mặt, căn chỉnh lớp mạch và đánh giá lỗi trên wafer. Khi nhiệt độ dao động, dữ liệu đo có thể kém ổn định, khiến việc kiểm soát chất lượng trở nên khó khăn hơn.

Trong các khu vực nhạy cảm của nhà máy sản xuất chip, nhiệt độ không ổn định có thể ảnh hưởng đến nhiều quá trình như phủ, sấy, khắc, làm sạch, lắng đọng vật liệu và đo kiểm. Ví dụ, quá trình phủ cần độ đồng đều cao trên bề mặt wafer; quá trình sấy cần điều kiện ổn định để vật liệu đạt trạng thái mong muốn; quá trình khắc cần kiểm soát tốt tốc độ và độ chính xác; còn quá trình đo kiểm cần môi trường ổn định để kết quả phản ánh đúng tình trạng sản phẩm. Khi nhiệt độ thay đổi liên tục, từng sai lệch nhỏ có thể tích lũy và làm giảm chất lượng cuối cùng.

Vì vậy, kiểm soát nhiệt độ trong ngành chip không đơn giản là làm cho phòng sạch “mát” hay dễ chịu hơn cho người vận hành. Đó là một điều kiện kỹ thuật để bảo đảm quy trình sản xuất có thể lặp lại với độ chính xác cao. Một nhà máy sản xuất chip hiện đại cần duy trì nhiệt độ ổn định theo yêu cầu của từng khu vực, từng thiết bị và từng công đoạn. Nhiệt độ phải được thiết kế, giám sát, ghi nhận và kiểm soát liên tục như một phần của hệ thống quản lý môi trường sản xuất. Trong ngành bán dẫn, sự ổn định nhiệt chính là nền tảng để thiết bị hoạt động đúng, vật liệu phản ứng đúng và wafer được xử lý theo đúng ý đồ công nghệ.

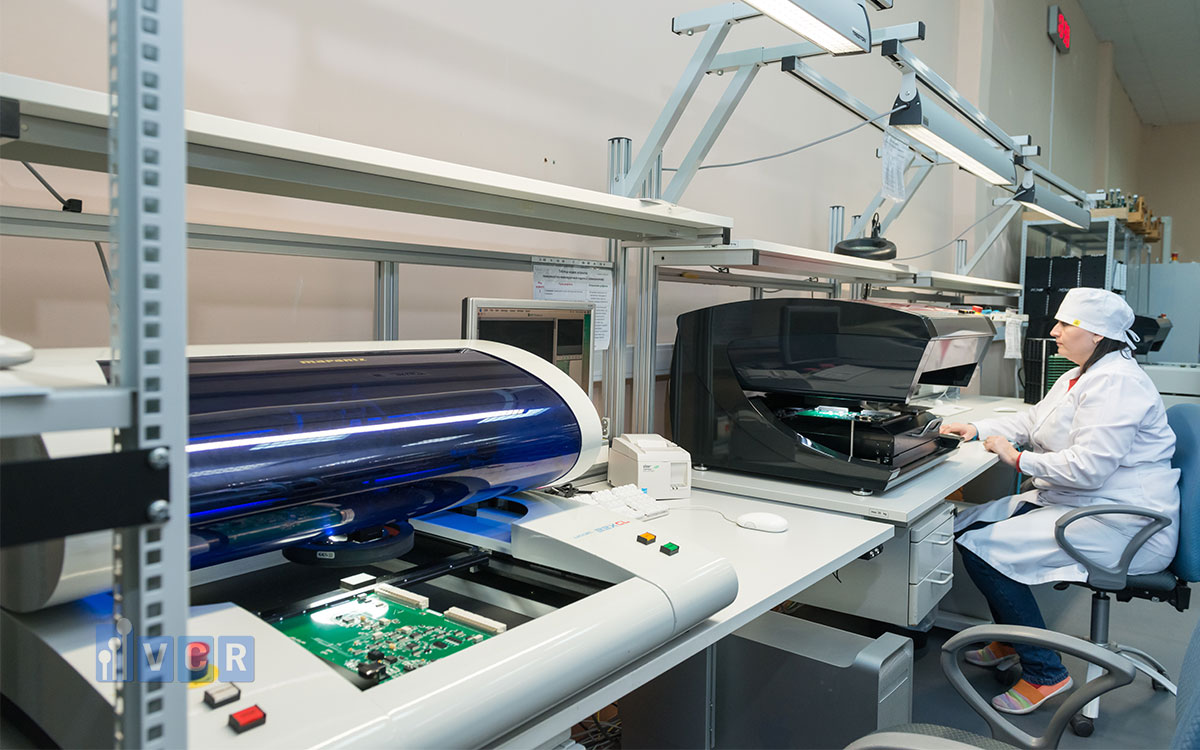

8. Mối quan hệ giữa nhiệt độ, độ ẩm và tĩnh điện trong sản xuất chip

Trong phòng sạch điện tử - bán dẫn, nhiệt độ không thể được kiểm soát tách rời khỏi độ ẩm. Đây là một thông số tưởng như chỉ liên quan đến cảm giác khô hay ẩm của con người, nhưng trong sản xuất chip, độ ẩm có ảnh hưởng trực tiếp đến vật liệu, bề mặt wafer, hóa chất, thiết bị và đặc biệt là nguy cơ tĩnh điện. Khi nhiệt độ và độ ẩm dao động ngoài giới hạn cho phép, môi trường sản xuất có thể mất ổn định ngay cả khi cấp sạch và áp suất vẫn đang được duy trì.

Một trong những rủi ro lớn nhất trong ngành điện tử - bán dẫn là ESD. Đây là hiện tượng điện tích tích tụ trên cơ thể người, vật liệu, thiết bị hoặc bề mặt, sau đó phóng ra khi có sự tiếp xúc hoặc chênh lệch điện thế. Với các linh kiện điện tử thông thường, ESD đã là một mối nguy đáng kể. Với ngành chip, nơi các cấu trúc bán dẫn ngày càng nhỏ và nhạy, một lần phóng tĩnh điện rất nhỏ cũng có thể gây hư hỏng vi mạch, làm suy giảm hiệu năng hoặc tạo ra lỗi tiềm ẩn khó phát hiện trong kiểm tra ban đầu.

Độ ẩm có quan hệ trực tiếp với nguy cơ tĩnh điện. Khi không khí quá khô, khả năng tích tụ điện tích trên bề mặt vật liệu, trang phục, dụng cụ hoặc cơ thể người tăng lên. Điều này làm nguy cơ ESD cao hơn, đặc biệt trong các khu vực thao tác với wafer, linh kiện nhạy cảm, thiết bị đo kiểm hoặc vật liệu cách điện. Vì vậy, trong phòng sạch điện tử - bán dẫn, độ ẩm quá thấp thường không được xem là điều kiện an toàn, dù cảm giác môi trường có thể khô ráo và sạch sẽ. Một không gian sạch nhưng quá khô vẫn có thể là môi trường rủi ro đối với linh kiện bán dẫn.

Ngược lại, độ ẩm quá cao cũng không phải là giải pháp tốt. Khi độ ẩm vượt giới hạn, nó có thể ảnh hưởng đến vật liệu, bề mặt, hóa chất và quá trình xử lý wafer. Một số vật liệu nhạy với hơi ẩm có thể thay đổi tính chất, hấp thụ nước hoặc phản ứng không mong muốn. Bề mặt wafer hoặc linh kiện có thể bị ảnh hưởng bởi hơi ẩm trong không khí. Trong một số điều kiện, nếu nhiệt độ bề mặt thấp hơn điểm sương, nguy cơ ngưng tụ có thể xuất hiện. Ngưng tụ trong môi trường bán dẫn là rủi ro nghiêm trọng vì nó có thể tạo vết bẩn, ảnh hưởng đến bề mặt, làm biến đổi hóa chất hoặc gây lỗi trong quy trình.

Vì vậy, nhiệt độ và độ ẩm phải được kiểm soát như một cặp thông số liên quan chặt chẽ. Khi nhiệt độ thay đổi, độ ẩm tương đối trong không khí cũng có thể thay đổi theo. Một hệ thống HVAC phòng sạch bán dẫn không chỉ cần làm mát, sưởi, cấp gió hay lọc bụi, mà còn phải duy trì sự ổn định nhiệt ẩm trong giới hạn kỹ thuật đã xác định. Nếu chỉ tập trung vào nhiệt độ mà bỏ qua độ ẩm, nhà máy có thể gặp rủi ro ESD. Nếu chỉ tăng độ ẩm để giảm tĩnh điện mà không kiểm soát ngưng tụ và ảnh hưởng vật liệu, rủi ro quy trình lại xuất hiện theo hướng khác.

Để giảm nguy cơ này, kiểm soát nhiệt ẩm cần được phối hợp với nhiều giải pháp khác. Sàn ESD giúp kiểm soát sự tích tụ và phân tán điện tích. Vật liệu chống tĩnh điện, bàn thao tác ESD, xe đẩy ESD, bao bì phù hợp, trang phục phòng sạch chống tĩnh điện và hệ thống nối đất đều là những thành phần quan trọng. Bên cạnh đó, quy trình vận hành cũng phải được chuẩn hóa, bao gồm cách di chuyển, thao tác, mặc đồ bảo hộ, sử dụng dụng cụ và kiểm tra khu vực làm việc.

Trong sản xuất chip, một môi trường ổn định không chỉ là môi trường sạch, mát và áp suất đúng. Đó phải là môi trường trong đó nhiệt độ, độ ẩm và tĩnh điện được kiểm soát đồng thời. Khi ba yếu tố này được quản lý tốt, nguy cơ hư hỏng do ESD giảm xuống, vật liệu ổn định hơn, bề mặt wafer được bảo vệ tốt hơn và quy trình sản xuất có điều kiện lặp lại đáng tin cậy hơn. Ngược lại, nếu bỏ qua mối quan hệ giữa nhiệt độ, độ ẩm và tĩnh điện, phòng sạch có thể đạt tiêu chuẩn về hạt bụi nhưng vẫn tiềm ẩn những rủi ro chất lượng rất khó nhìn thấy.

9. Vì sao ba yếu tố áp suất, rung động và nhiệt độ phải được kiểm soát đồng thời?

Trong phòng sạch bán dẫn, áp suất, rung động và nhiệt độ không tồn tại như ba thông số riêng lẻ. Chúng liên kết với nhau thông qua hệ thống HVAC, kết cấu nhà xưởng, thiết bị phòng sạch, thiết bị sản xuất, luồng di chuyển của con người - vật liệu và cách vận hành hằng ngày. Nếu chỉ kiểm soát từng yếu tố một cách độc lập, nhà máy có thể đạt yêu cầu trên từng chỉ số riêng, nhưng vẫn mất ổn định khi đi vào vận hành thực tế. Đây là lý do phòng sạch bán dẫn cần được nhìn bằng tư duy hệ thống, không phải bằng tư duy hạng mục rời rạc.

Ví dụ rõ nhất là mối quan hệ giữa nhiệt độ và áp suất. Khi tải nhiệt trong phòng tăng lên do thiết bị sản xuất hoạt động mạnh hơn, hệ thống HVAC có thể phải tăng lưu lượng gió cấp hoặc thay đổi chế độ vận hành để đưa nhiệt độ về giới hạn thiết kế. Tuy nhiên, khi lưu lượng gió thay đổi, áp suất trong phòng cũng có thể dao động theo. Nếu hệ thống gió hồi, gió thải, van điều chỉnh và cảm biến không được cân bằng tốt, việc cố gắng ổn định nhiệt độ có thể vô tình làm phá vỡ tầng áp suất. Khi đó, không khí có thể di chuyển sai hướng, làm tăng nguy cơ nhiễm chéo giữa các khu vực.

Rung động cũng có mối liên hệ chặt chẽ với hệ thống cơ điện. Các thiết bị như quạt, AHU, bơm nước lạnh, chiller, máy nén khí, FFU và đường ống đều có thể tạo ra dao động trong quá trình vận hành. Nếu quạt hoặc bơm hoạt động không cân bằng, nếu motor bị lệch tâm, nếu giá treo đường ống không chắc chắn, hoặc nếu FFU được lắp đặt không phù hợp, rung động có thể truyền qua kết cấu trần, sàn, panel hoặc giá đỡ thiết bị. Điều này cho thấy một giải pháp tạo khí sạch hoặc kiểm soát nhiệt độ nếu thiết kế không tốt vẫn có thể trở thành nguồn gây rung, ảnh hưởng đến thiết bị nhạy cảm trong nhà máy sản xuất chip.

Tải nhiệt của thiết bị sản xuất là một yếu tố trung gian rất quan trọng. Trong ngành chip, nhiều thiết bị vận hành liên tục và phát sinh nhiệt lớn. Khi tải nhiệt tăng, hệ thống điều hòa phải phản ứng mạnh hơn để duy trì nhiệt độ ổn định. Sự phản ứng này có thể làm thay đổi tốc độ quạt, lưu lượng gió, trạng thái van, mức độ hoạt động của bơm và chiller. Từ đó, áp suất phòng có thể dao động, luồng khí có thể thay đổi, còn rung động từ thiết bị cơ điện có thể tăng lên. Một thay đổi ban đầu về nhiệt độ vì vậy có thể kéo theo chuỗi tác động đến áp suất và rung động.

Ngược lại, nếu áp suất không ổn định, luồng khí trong phòng cũng không ổn định. Khi luồng khí thay đổi, khả năng phân bố nhiệt và loại bỏ tải nhiệt cục bộ có thể bị ảnh hưởng. Một khu vực có thiết bị phát nhiệt cao nhưng luồng khí không được kiểm soát tốt có thể xuất hiện điểm nóng, làm nhiệt độ cục bộ dao động. Nếu tình trạng này kéo dài, hệ thống HVAC lại tiếp tục điều chỉnh để bù trừ, khiến toàn bộ môi trường vận hành trở nên khó ổn định hơn.

Vì vậy, trong phòng sạch bán dẫn, không thể chỉ hỏi nhiệt độ có đạt không, áp suất có đúng không, hay rung động có nằm trong giới hạn không. Câu hỏi quan trọng hơn là: ba yếu tố đó có ổn định đồng thời trong điều kiện sản xuất thực tế hay không. Một fab tốt không chỉ đạt thông số khi nghiệm thu, mà phải duy trì được trạng thái ổn định khi thiết bị chạy, khi người di chuyển, khi cửa mở, khi tải nhiệt thay đổi và khi hệ thống cơ điện vận hành liên tục.

Tư duy hệ thống ở đây đòi hỏi HVAC, kết cấu, thiết bị phòng sạch, layout sản xuất, hệ thống monitoring và quy trình vận hành phải được thiết kế đồng bộ. HVAC phải kiểm soát nhiệt độ, độ ẩm, áp suất và luồng khí mà không tạo ra rung động vượt mức. Kết cấu sàn và trần phải đủ ổn định cho thiết bị chính xác cao. Layout sản xuất phải tách biệt khu vực nhạy cảm khỏi nguồn rung và nguồn nhiệt lớn. Thiết bị phòng sạch như FFU, HEPA Box, cửa, Pass Box, Air Shower và Interlock phải được bố trí theo logic kiểm soát áp suất. Hệ thống monitoring phải ghi nhận dữ liệu liên tục để phát hiện sớm dao động bất thường.

Trong ngành bán dẫn, sự ổn định không đến từ một thiết bị đơn lẻ mà đến từ sự phối hợp của toàn bộ hệ sinh thái kỹ thuật. Áp suất bảo vệ hướng di chuyển của không khí. Nhiệt độ bảo vệ độ ổn định của vật liệu và quy trình. Rung động bảo vệ độ chính xác cơ học của thiết bị. Khi ba yếu tố này được kiểm soát đồng thời, phòng sạch mới thực sự trở thành một môi trường sản xuất có khả năng bảo vệ wafer, duy trì độ lặp lại của quy trình và nâng cao tỷ lệ sản phẩm đạt yêu cầu.

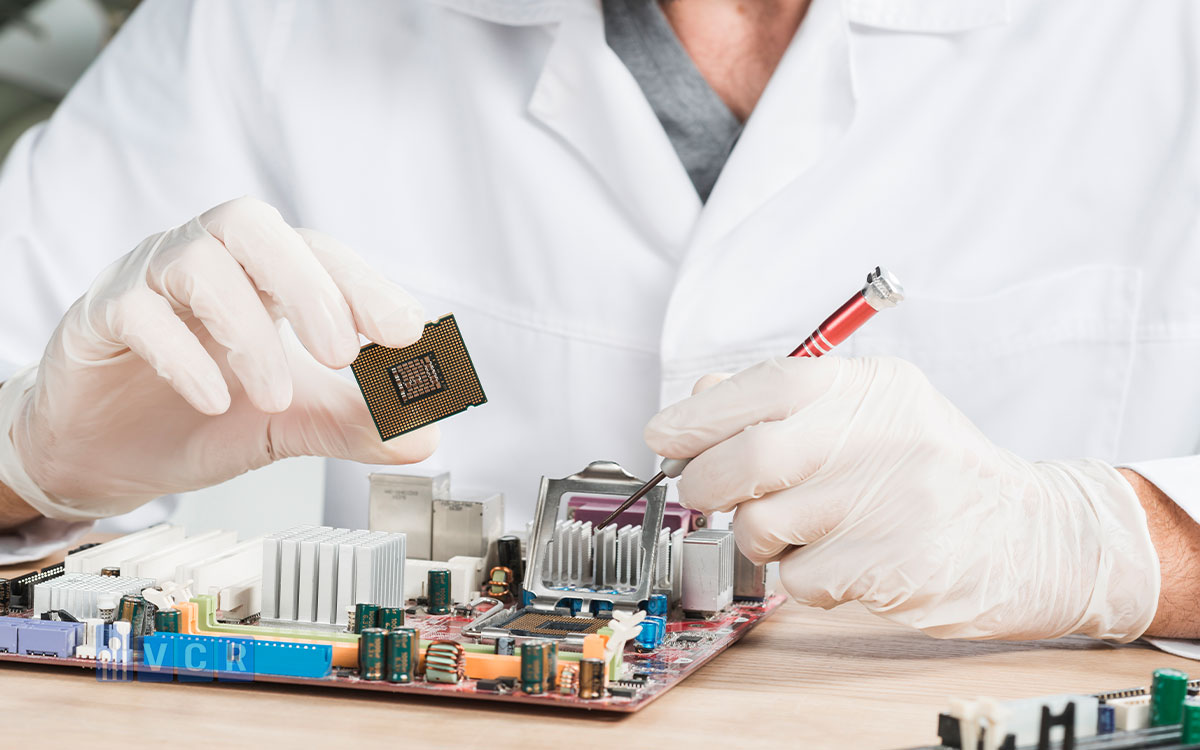

10. Hệ thống giám sát môi trường: Dữ liệu thay thế cảm giác

Trong ngành chip, con người không thể đánh giá chất lượng môi trường sản xuất bằng cảm giác. Một phòng sạch có thể nhìn rất sạch, không có bụi thấy được, nhiệt độ tạo cảm giác dễ chịu, tiếng ồn không quá lớn và mọi thiết bị vẫn đang vận hành bình thường. Nhưng phía sau trạng thái tưởng như ổn định đó, áp suất có thể đang dao động, nhiệt độ có thể lệch khỏi giới hạn trong từng thời điểm ngắn, độ ẩm có thể biến đổi theo tải nhiệt, hoặc các vi rung có thể âm thầm truyền vào thiết bị đo kiểm và thiết bị xử lý wafer. Vì vậy, trong phòng sạch bán dẫn, dữ liệu không chỉ là công cụ theo dõi, mà là nền tảng để nhận biết rủi ro trước khi chúng trở thành lỗi sản phẩm.

Environmental monitoring system - hệ thống giám sát môi trường là hệ thống dùng để ghi nhận, theo dõi, cảnh báo và lưu trữ các thông số quan trọng trong phòng sạch. Thay vì phụ thuộc vào việc nhân sự đi kiểm tra thủ công theo từng thời điểm, hệ thống giám sát môi trường cho phép nhà máy quan sát trạng thái vận hành liên tục. Điều này đặc biệt quan trọng trong nhà máy sản xuất chip, nơi một dao động nhỏ nhưng lặp lại nhiều lần có thể ảnh hưởng đến yield, và làm tăng chi phí sản xuất mà nguyên nhân không dễ phát hiện ngay.

Các thông số thường cần được theo dõi bao gồm chênh áp, nhiệt độ, độ ẩm, số lượng hạt bụi, trạng thái cửa, trạng thái Interlock, lưu lượng khí và cảnh báo bất thường. Chênh áp cho biết tầng áp suất có đang duy trì đúng logic thiết kế hay không. Nhiệt độ và độ ẩm cho biết môi trường có ổn định cho wafer, hóa chất, quang trở và thiết bị đo lường hay không. Số lượng hạt bụi giúp đánh giá trạng thái cấp sạch trong không khí. Trạng thái cửa và Interlock giúp xác định các thời điểm có nguy cơ phá vỡ áp suất hoặc luồng khí. Lưu lượng khí cho thấy hệ thống cấp - hồi khí có đang hoạt động đúng yêu cầu hay không.

Với rung động, việc giám sát có thể phức tạp hơn. Không phải mọi khu vực đều cần lắp cảm biến rung liên tục, nhưng các vị trí có thiết bị nhạy cảm như máy quang khắc, thiết bị đo kiểm bề mặt, thiết bị căn chỉnh wafer hoặc khu vực có yêu cầu độ ổn định cao cần được đánh giá bằng thiết bị đo rung chuyên dụng. Trong một số trường hợp, nhà máy cần đo rung theo từng khu vực để lập bản đồ rung động, xác định nguồn phát sinh và đánh giá nguy cơ truyền rung từ hệ thống cơ điện, sàn, đường ống hoặc khu vực phụ trợ sang thiết bị sản xuất.

Điểm quan trọng của hệ thống giám sát môi trường không chỉ là hiển thị con số tại thời điểm hiện tại, mà là khả năng ghi nhận xu hướng. Một thông số có thể vẫn nằm trong giới hạn cho phép, nhưng nếu đang có xu hướng dao động tăng dần, đó có thể là dấu hiệu của lọc bị nghẹt, quạt mất cân bằng, tải nhiệt thay đổi, cửa vận hành sai quy trình hoặc hệ thống điều khiển chưa ổn định. Dữ liệu lịch sử giúp đội ngũ kỹ thuật truy vết nguyên nhân, so sánh trạng thái trước - sau bảo trì, đánh giá ảnh hưởng của từng thay đổi và phát hiện những bất thường mà cảm giác con người không thể nhận ra.

Trong phòng sạch bán dẫn, một cảnh báo sớm có giá trị hơn rất nhiều so với việc phát hiện lỗi sau khi wafer đã bị ảnh hưởng. Khi dữ liệu được theo dõi liên tục, nhà máy có thể can thiệp trước khi áp suất đảo chiều, trước khi nhiệt độ vượt giới hạn, trước khi độ ẩm tạo rủi ro tĩnh điện hoặc trước khi rung động ảnh hưởng đến thiết bị nhạy cảm. Nói cách khác, hệ thống giám sát môi trường giúp biến những “kẻ thù vô hình” thành các tín hiệu có thể đo được, phân tích được và kiểm soát được. Đây chính là lý do trong ngành chip, dữ liệu phải thay thế cảm giác, và giám sát liên tục phải trở thành một phần không thể thiếu của chiến lược kiểm soát phòng sạch.

11. Vai trò của thiết kế phòng sạch trong kiểm soát ba kẻ thù vô hình

Trong phòng sạch bán dẫn, áp suất, rung động và nhiệt độ không thể được kiểm soát hiệu quả nếu chỉ xử lý ở giai đoạn vận hành. Nền tảng quan trọng nhất phải bắt đầu từ thiết kế. Một phòng sạch được thiết kế đúng sẽ giúp luồng khí di chuyển theo hướng mong muốn, áp suất giữa các khu vực được duy trì ổn định, tải nhiệt được kiểm soát, nguồn rung được hạn chế và các thiết bị nhạy cảm được bảo vệ tốt hơn. Ngược lại, nếu thiết kế ban đầu thiếu đồng bộ, việc sửa chữa sau này thường rất phức tạp, tốn kém và khó đạt hiệu quả triệt để.

Trước hết, phòng sạch cần được phân vùng sạch hợp lý. Mỗi khu vực trong nhà máy chip có thể có yêu cầu khác nhau về cấp sạch, nhiệt độ, độ ẩm, áp suất, kiểm soát hóa chất và mức độ nhạy cảm với rung động. Vì vậy, layout phải được xây dựng dựa trên logic sản xuất và rủi ro nhiễm bẩn. Khu vực nhạy cảm không nên đặt gần nguồn rung lớn, nguồn nhiệt cao hoặc tuyến di chuyển vật liệu có tần suất lớn. Hướng di chuyển của con người, nguyên vật liệu, wafer, thiết bị phụ trợ và chất thải cần được tách biệt rõ ràng để giảm nguy cơ giao cắt và nhiễm chéo.

Tầng áp suất cũng phải được xác định ngay từ thiết kế. Các khu vực sạch hơn thường cần áp suất cao hơn để ngăn không khí từ vùng ít sạch hơn xâm nhập vào. Tuy nhiên, trong một số khu vực có hóa chất, khí hoặc hơi dung môi, logic áp suất có thể cần thiết kế khác để hạn chế phát tán ra bên ngoài. Điều này cho thấy áp suất không thể được bố trí cảm tính, mà phải dựa trên bản chất quy trình. Khi tầng áp suất được thiết kế đúng, các thiết bị như cửa phòng sạch, Air Shower, Pass Box và Interlock mới có thể phát huy vai trò trong việc kiểm soát dòng di chuyển và duy trì sự ổn định của môi trường.

Nếu gió cấp và gió hồi không được bố trí hợp lý, phòng có thể xuất hiện vùng chết, vùng xoáy, điểm nóng hoặc khu vực có nguy cơ tích tụ hạt nhiễm. Trong phòng sạch bán dẫn, luồng khí cần được thiết kế để vừa duy trì cấp sạch, vừa hỗ trợ ổn định nhiệt độ, độ ẩm và áp suất.

Bên cạnh luồng khí, kết cấu phòng sạch cũng ảnh hưởng lớn đến kiểm soát rung động và nhiệt độ. Sàn nâng, trần, panel, khung treo thiết bị, đường ống, AHU, FFU và các thiết bị cơ điện cần được bố trí sao cho không tạo ra rung động bất lợi cho thiết bị nhạy cảm. Với các khu vực có máy quang khắc, thiết bị đo kiểm hoặc thiết bị căn chỉnh wafer, cần xem xét độ cứng sàn, khả năng cách ly rung, vị trí đặt máy và khoảng cách tới nguồn rung. Nếu chỉ tập trung vào độ sạch mà bỏ qua nền tảng cơ học, phòng sạch có thể đạt tiêu chuẩn hạt bụi nhưng vẫn không phù hợp cho quy trình bán dẫn có độ chính xác cao.

Trong các dự án phòng sạch điện tử - bán dẫn, Thiết bị phòng sạch VCR cung cấp các thiết bị phòng sạch chuyên dụng cho nhà thầu thi công phòng sạch, giúp nhà thầu có thêm lựa chọn về Air Shower, Pass Box, FFU, HEPA Box, Interlock, cửa phòng sạch và đồng hồ chênh áp. Những thiết bị này cần được lựa chọn và bố trí theo logic thiết kế tổng thể, không nên xem như các hạng mục rời rạc. Khi thiết bị phòng sạch được kết nối đúng với HVAC, layout, tầng áp suất và quy trình vận hành, chúng sẽ góp phần duy trì trạng thái môi trường ổn định hơn trong quá trình sản xuất.

Vì vậy, thiết kế phòng sạch bán dẫn không chỉ là việc chọn vật liệu, lắp hệ thống lọc hay đạt một cấp sạch ISO nhất định. Đó là quá trình xây dựng một hệ sinh thái kiểm soát hoàn chỉnh, trong đó phân vùng sạch, tầng áp suất, luồng khí, tải nhiệt, kết cấu chống rung, thiết bị phòng sạch và hệ thống giám sát phải hỗ trợ lẫn nhau. Một thiết kế tốt sẽ giúp ba “kẻ thù vô hình” là áp suất dao động, rung động và nhiệt độ mất ổn định được kiểm soát ngay từ gốc, thay vì chỉ xử lý bị động khi sự cố đã xảy ra.

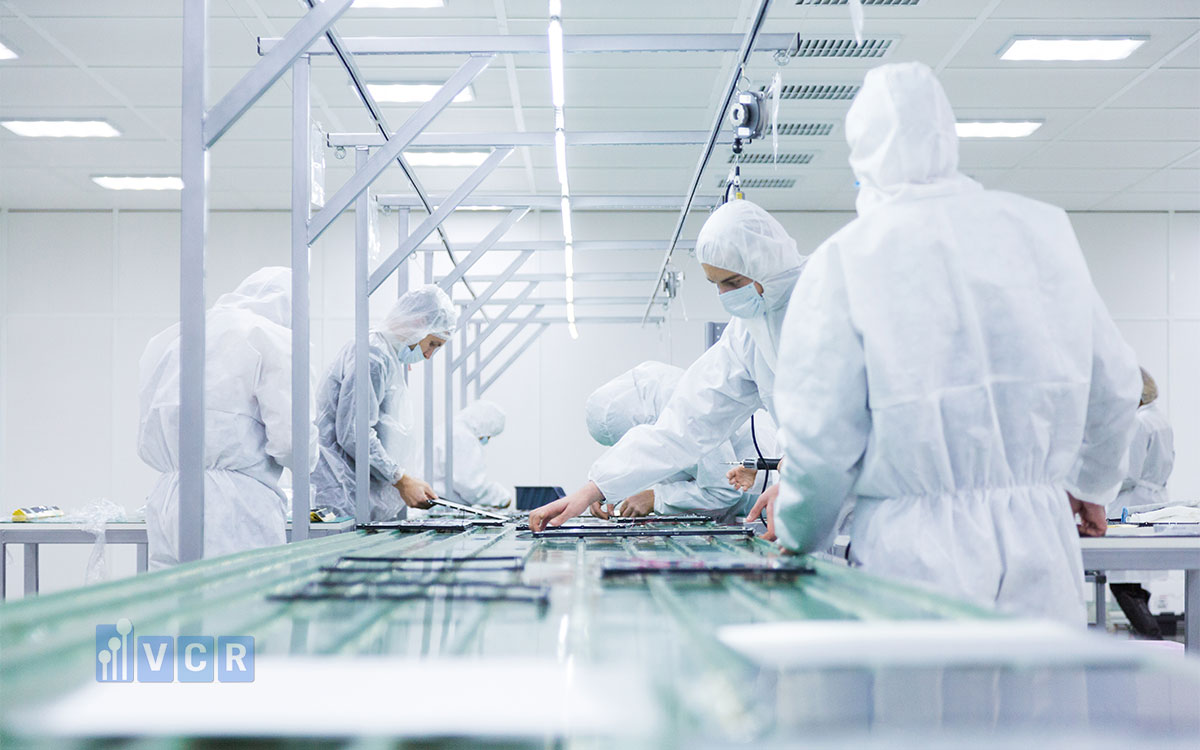

12. Những lỗi thường gặp khi kiểm soát áp suất, rung động và nhiệt độ trong phòng sạch bán dẫn

Một trong những lỗi phổ biến nhất khi thiết kế và vận hành phòng sạch bán dẫn là chỉ tập trung vào cấp sạch mà xem nhẹ sự ổn định của môi trường. Nhiều người cho rằng chỉ cần phòng đạt ISO Class phù hợp, số lượng hạt bụi nằm trong giới hạn và hệ thống lọc HEPA/ULPA hoạt động tốt là đủ. Tuy nhiên, trong ngành chip, cấp sạch chỉ là một phần của yêu cầu kỹ thuật. Nếu nhiệt độ dao động, độ ẩm không ổn định, áp suất thay đổi liên tục hoặc rung động vượt giới hạn thiết bị, phòng sạch vẫn có thể gây rủi ro cho wafer, quy trình quang khắc, đo kiểm và tỷ lệ sản phẩm đạt yêu cầu.

Lỗi thứ hai là lựa chọn thiết bị phòng sạch theo từng hạng mục rời rạc mà không đồng bộ với hệ thống HVAC. Air Shower, Pass Box, FFU, HEPA Box, cửa phòng sạch, Interlock và đồng hồ chênh áp đều có vai trò riêng, nhưng chúng không nên được xem như các thiết bị độc lập. Nếu Pass Box đặt sai vị trí, cửa mở không theo logic liên động, FFU bố trí không phù hợp với luồng khí, hoặc đồng hồ chênh áp chỉ được lắp để “có thông số” mà không kết nối với chiến lược kiểm soát tổng thể, hệ thống có thể vận hành thiếu ổn định. Trong phòng sạch bán dẫn, thiết bị chỉ phát huy hiệu quả khi được tích hợp đúng với layout, tầng áp suất, hướng gió cấp - hồi và quy trình di chuyển người - vật liệu.

Một lỗi khác thường bị bỏ qua là không kiểm tra rung động từ FFU, quạt, bơm, chiller, máy nén khí, đường ống và kết cấu sàn. Nhiều dự án chỉ quan tâm đến lưu lượng gió, độ sạch và nhiệt độ, nhưng không đánh giá mức độ vi rung tại các khu vực đặt thiết bị nhạy cảm. Khi nhà máy đi vào hoạt động, rung động từ hệ thống cơ điện có thể truyền qua trần, sàn, giá treo, đường ống hoặc khung kết cấu, ảnh hưởng đến máy quang khắc, thiết bị đo kiểm, thiết bị căn chỉnh wafer và các hệ thống kiểm tra bề mặt. Đặt thiết bị nhạy cảm gần nguồn rung như bơm, quạt lớn, khu vực xe đẩy, thang máy, cửa tự động hoặc tuyến giao thông nội bộ cũng là sai lầm có thể làm giảm độ ổn định sản xuất.

Về áp suất, lỗi thường gặp là bố trí cửa, airlock hoặc Pass Box làm phá vỡ tầng áp suất. Pressure cascade, tức tầng áp suất, chỉ hoạt động hiệu quả khi hướng di chuyển của không khí được kiểm soát. Nếu hai cửa thường xuyên mở đồng thời, Interlock hoạt động không chuẩn, Pass Box không phù hợp với khu vực chuyển vật liệu, hoặc cửa phòng sạch không đủ kín, không khí có thể di chuyển sai hướng. Khi đó, vùng sạch hơn có nguy cơ bị xâm nhập bởi không khí từ vùng ít sạch hơn, kéo theo bụi, hơi hóa chất hoặc các yếu tố gây nhiễm khác.

Một sai lầm nghiêm trọng nữa là không có cảnh báo khi chênh áp, nhiệt độ hoặc độ ẩm vượt giới hạn. Nếu chỉ lắp đồng hồ cơ để quan sát tại chỗ, người vận hành có thể bỏ lỡ những dao động xảy ra trong thời gian ngắn hoặc ngoài ca kiểm tra. Trong ngành chip, sự cố môi trường không phải lúc nào cũng kéo dài đủ lâu để con người nhìn thấy, nhưng vẫn có thể ảnh hưởng đến quy trình nhạy cảm. Vì vậy, hệ thống giám sát cần có khả năng ghi nhận dữ liệu, cảnh báo bất thường và lưu lịch sử để truy vết nguyên nhân.

Cuối cùng, nhiều dự án chỉ đo thông số khi nghiệm thu mà không duy trì theo dõi trong vận hành. Một phòng sạch có thể đạt thông số tại thời điểm bàn giao, nhưng sau vài tháng vận hành, lọc bị nghẹt, quạt xuống cấp, tải nhiệt thay đổi, cửa sử dụng sai cách hoặc thiết bị sản xuất được bổ sung thêm có thể làm môi trường thay đổi đáng kể. Vì vậy, kiểm soát áp suất, rung động và nhiệt độ không phải là công việc làm một lần, mà là quá trình liên tục. Trong phòng sạch bán dẫn, sai lầm lớn nhất không phải là thiếu một thiết bị riêng lẻ, mà là thiếu tư duy hệ thống để duy trì sự ổn định lâu dài.

13. Gợi ý kiểm soát thực tế cho nhà thầu và chủ đầu tư

Để kiểm soát tốt áp suất, rung động và nhiệt độ trong phòng sạch bán dẫn, nhà thầu và chủ đầu tư cần bắt đầu từ câu hỏi đúng. Thay vì chỉ hỏi “phòng sạch đạt ISO mấy”, cần xác định rõ từng khu vực trong nhà máy phục vụ công đoạn nào, mức độ nhạy cảm ra sao, yêu cầu về nhiệt độ, độ ẩm, chênh áp, rung động, cấp sạch và kiểm soát nhiễm bẩn ở mức nào. Mỗi công đoạn như quang khắc, phủ, khắc, làm sạch, đo kiểm, lưu trữ wafer hoặc xử lý hóa chất đều có yêu cầu môi trường khác nhau. Nếu không phân tích theo công đoạn, thiết kế phòng sạch rất dễ rơi vào tình trạng đạt tiêu chuẩn chung nhưng không phù hợp với thực tế sản xuất.

Về áp suất, nhà thầu cần thiết kế tầng áp suất rõ ràng ngay từ đầu. Các khu vực sạch hơn, nhạy cảm hơn hoặc cần bảo vệ sản phẩm cao hơn phải được bố trí logic chênh áp phù hợp với hướng di chuyển của con người, vật liệu và không khí. Cửa phòng sạch, Air Shower, Pass Box, Interlock, HEPA Box, FFU, gió cấp và gió hồi phải được xem xét như một hệ thống thống nhất. Nếu chỉ lắp thiết bị theo từng hạng mục mà không kiểm tra mối liên hệ với HVAC, áp suất có thể đạt yêu cầu khi nghiệm thu nhưng lại dao động khi vận hành thực tế.

Về nhiệt độ, cần tính toán tải nhiệt đầy đủ từ thiết bị sản xuất, con người, chiếu sáng, động cơ, tủ điện, đường ống và các nguồn phát nhiệt khác. Trong nhà máy sản xuất chip, tải nhiệt không ổn định có thể khiến hệ thống HVAC phải điều chỉnh liên tục, kéo theo dao động nhiệt độ, độ ẩm, luồng khí và áp suất. Vì vậy, thiết bị điều hòa, AHU, hệ thống cấp - hồi khí, cảm biến và chiến lược điều khiển cần được thiết kế để duy trì sự ổn định, không chỉ để đạt một giá trị nhiệt độ trung bình.

Về rung động, việc kiểm soát phải được tính từ giai đoạn xây dựng và bố trí mặt bằng. Thiết bị nhạy cảm không nên đặt gần nguồn rung như bơm, chiller, máy nén khí, quạt lớn, thang máy, tuyến xe đẩy hoặc khu vực có hoạt động cơ học mạnh. Kết cấu sàn, sàn nâng, giá treo đường ống, trần kỹ thuật và bệ đặt máy cần được đánh giá để hạn chế truyền rung. Với các khu vực có thiết bị chính xác cao, nên đo rung thực tế và so sánh với giới hạn cho phép của thiết bị trước khi đưa vào vận hành chính thức.

Bên cạnh thiết kế, hệ thống giám sát liên tục là yêu cầu không thể thiếu. Cảm biến chênh áp, nhiệt độ, độ ẩm, trạng thái cửa, trạng thái Interlock, lưu lượng khí, hạt bụi và cảnh báo bất thường cần được kết nối vào hệ thống monitoring để ghi nhận dữ liệu theo thời gian. Với rung động, các khu vực nhạy cảm nên được đánh giá định kỳ hoặc lắp cảm biến chuyên dụng nếu rủi ro cao. Dữ liệu này giúp nhà máy phát hiện sớm xu hướng bất thường, thay vì chỉ biết vấn đề khi sản phẩm đã lỗi hoặc thiết bị đã mất ổn định.

Cuối cùng, chủ đầu tư cần chuẩn hóa quy trình vận hành và bảo trì. Một phòng sạch được thiết kế tốt vẫn có thể mất ổn định nếu cửa bị mở sai cách, Interlock bị vô hiệu hóa, lọc không được thay đúng hạn, thiết bị cơ điện không được cân bằng định kỳ hoặc dữ liệu cảnh báo không được xử lý. Vì vậy, các câu hỏi quan trọng không nên dừng ở “phòng sạch đạt ISO mấy”, mà cần mở rộng thành: áp suất có ổn định không, nhiệt độ dao động bao nhiêu, độ ẩm có nằm trong vùng kiểm soát không, rung động có phù hợp với giới hạn thiết bị không, và dữ liệu môi trường có được ghi nhận liên tục hay không. Đây mới là cách tiếp cận thực tế để xây dựng một phòng sạch bán dẫn ổn định, có khả năng vận hành lâu dài và bảo vệ chất lượng sản phẩm.

14. FAQ: Câu hỏi thường gặp về áp suất, rung động và nhiệt độ trong ngành chip

• Áp suất phòng sạch bán dẫn dùng để làm gì?

Áp suất phòng sạch bán dẫn dùng để kiểm soát hướng di chuyển của không khí giữa các khu vực trong nhà máy. Khi một khu vực được duy trì áp suất cao hơn khu vực bên cạnh, không khí có xu hướng đi từ vùng sạch hơn sang vùng ít sạch hơn, thay vì để không khí bên ngoài tràn ngược vào. Điều này giúp giảm nguy cơ bụi, hạt nhiễm, hơi hóa chất hoặc các yếu tố gây nhiễm xâm nhập vào khu vực nhạy cảm. Trong sản xuất chip, áp suất không chỉ phục vụ mục tiêu giữ sạch không khí, mà còn là một phần quan trọng trong chiến lược kiểm soát nhiễm chéo và bảo vệ sự ổn định của quy trình.

• Chênh áp phòng sạch là gì?

Chênh áp, là sự khác biệt áp suất giữa hai khu vực liền kề. Ví dụ, phòng sản xuất chính có thể được duy trì áp suất cao hơn hành lang để khi cửa mở, không khí sạch đi ra ngoài thay vì không khí ít sạch hơn đi vào trong. Trong phòng sạch bán dẫn, chênh áp thường được tổ chức theo pressure cascade - tầng áp suất. Đây là cách bố trí các mức áp suất cao - thấp theo từng khu vực để kiểm soát hướng luồng khí, bảo vệ vùng nhạy cảm và hạn chế nguy cơ nhiễm chéo giữa các công đoạn khác nhau.

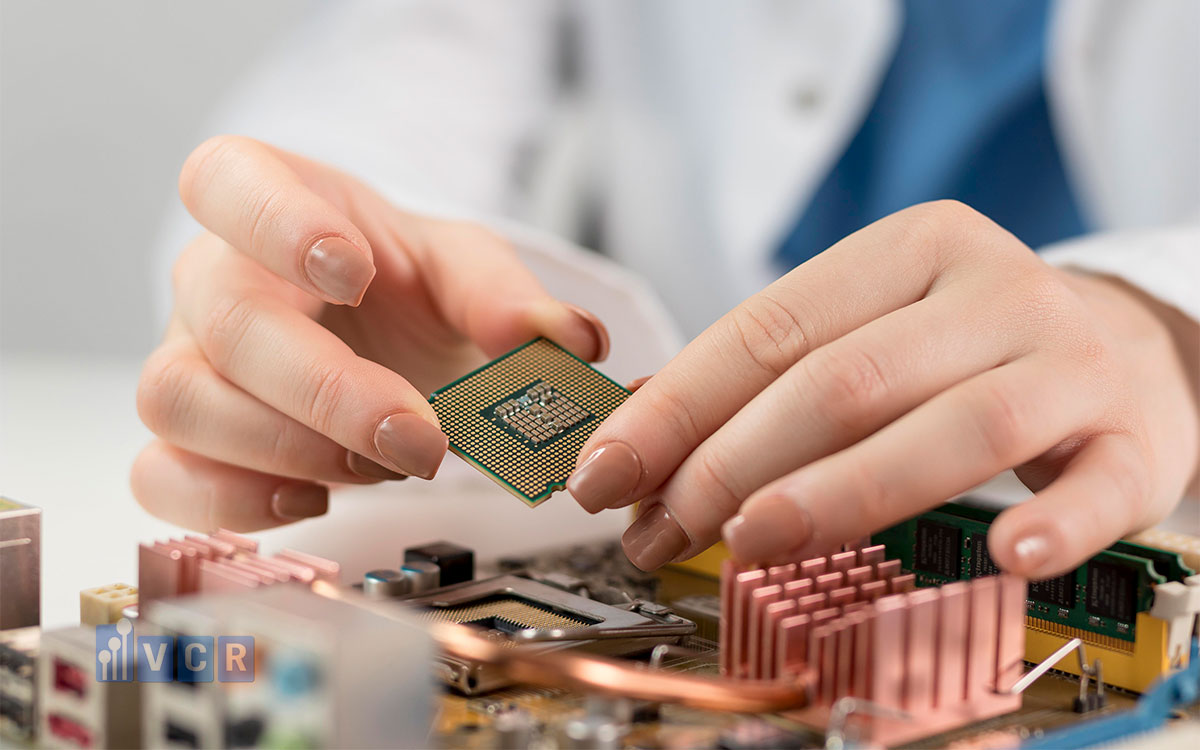

• Rung động ảnh hưởng đến sản xuất chip như thế nào?

Rung động có thể ảnh hưởng trực tiếp đến độ chính xác của các thiết bị trong nhà máy chip. Các công đoạn như quang khắc, căn chỉnh wafer, đo kiểm bề mặt, khắc plasma hoặc xử lý lớp vật liệu đều yêu cầu nền tảng rất ổn định. Ở quy mô nanomet, một dao động rất nhỏ cũng có thể làm sai lệch vị trí căn chỉnh, ảnh hưởng đến mẫu mạch hoặc làm giảm độ lặp lại của quy trình. Rung động có thể đến từ sàn, kết cấu nhà xưởng, quạt, FFU, AHU, bơm, chiller, máy nén khí, xe đẩy hoặc đường giao thông gần nhà máy. Vì vậy, kiểm soát rung động là yêu cầu quan trọng trong phòng sạch bán dẫn.

• Vì sao nhiệt độ phải được kiểm soát chặt trong nhà máy sản xuất chip?

Nhiệt độ trong nhà máy sản xuất chip, phải được kiểm soát chặt vì nó ảnh hưởng đến vật liệu, wafer, hóa chất, quang trở và thiết bị đo lường. Khi nhiệt độ thay đổi, vật liệu có thể giãn nở hoặc co lại ở mức rất nhỏ. Trong ngành bán dẫn, những thay đổi rất nhỏ này vẫn có thể tạo ra sai số trong quá trình căn chỉnh, phủ, sấy, khắc, làm sạch hoặc đo kiểm. Nhiệt độ không ổn định cũng có thể làm thay đổi đặc tính của hóa chất và quang trở, khiến quy trình mất tính lặp lại. Vì vậy, kiểm soát nhiệt độ trong ngành chip không phải để tạo cảm giác thoải mái, mà là điều kiện kỹ thuật để duy trì độ chính xác sản xuất.

• FFU có thể gây rung động không?

FFU có thể gây rung động nếu động cơ, cánh quạt, khung treo hoặc phương án lắp đặt không phù hợp. Trong phòng sạch điện tử - bán dẫn, FFU thường được lắp với số lượng lớn trên hệ trần để cấp khí sạch qua màng lọc HEPA hoặc ULPA. Nếu nhiều FFU cùng vận hành nhưng không được kiểm soát tốt về độ rung, dao động nhỏ từ từng thiết bị có thể cộng hưởng và ảnh hưởng đến khu vực nhạy cảm. Vì vậy, khi lựa chọn FFU cho phòng sạch bán dẫn, nhà thầu không nên chỉ xem lưu lượng gió và hiệu suất lọc, mà còn cần quan tâm đến độ ồn, độ rung, chất lượng motor và độ ổn định khi vận hành lâu dài.

• Áp suất, rung động và nhiệt độ có liên quan với nhau không?

Có. Áp suất, rung động và nhiệt độ có quan hệ chặt chẽ trong hệ thống phòng sạch bán dẫn. Khi hệ thống HVAC điều chỉnh lưu lượng gió để kiểm soát nhiệt độ, áp suất trong phòng có thể dao động theo. Khi quạt, bơm, FFU, AHU hoặc chiller vận hành không cân bằng, chúng có thể tạo ra rung động truyền qua trần, sàn, đường ống hoặc kết cấu nhà xưởng. Khi tải nhiệt thiết bị tăng, hệ thống điều hòa phải phản ứng mạnh hơn, kéo theo thay đổi luồng khí, áp suất và độ ổn định môi trường. Vì vậy, ba yếu tố này không nên được kiểm soát riêng lẻ, mà cần được xem như một hệ thống liên kết.

• Nhà thầu phòng sạch cần chú ý gì khi làm dự án bán dẫn?

Khi làm dự án phòng sạch bán dẫn, nhà thầu cần chú ý nhiều hơn cấp sạch ISO. Ngoài kiểm soát hạt bụi, cần xem xét tầng áp suất, độ ổn định nhiệt ẩm, kiểm soát rung động, vật liệu chống tĩnh điện, layout thiết bị, hướng di chuyển con người - vật liệu, hệ thống giám sát môi trường và khả năng bảo trì lâu dài. Các thiết bị như Air Shower, Pass Box, FFU, HEPA Box, Interlock, cửa phòng sạch và đồng hồ chênh áp phải được bố trí theo logic tổng thể của HVAC và quy trình sản xuất. Một phòng sạch bán dẫn tốt không chỉ đạt thông số khi nghiệm thu, mà phải duy trì được sự ổn định trong điều kiện vận hành thực tế.

15. Kết luận: Phòng sạch bán dẫn là nghệ thuật kiểm soát những điều không nhìn thấy

Trong sản xuất chip, bụi chỉ là một phần của câu chuyện phòng sạch. Đúng là hạt bụi siêu mịn có thể làm hỏng wafer, gây lỗi mạch và làm giảm tỷ lệ sản phẩm đạt yêu cầu. Nhưng nếu chỉ nhìn phòng sạch bán dẫn dưới góc độ kiểm soát bụi, chúng ta sẽ bỏ qua những yếu tố âm thầm hơn, khó nhận biết hơn và đôi khi nguy hiểm hơn. Đó là áp suất, rung động và nhiệt độ - ba “kẻ thù vô hình” có thể tác động trực tiếp đến độ chính xác, độ ổn định và khả năng lặp lại của quy trình sản xuất.

Áp suất quyết định hướng di chuyển của không khí và khả năng ngăn nhiễm chéo giữa các khu vực. Rung động ảnh hưởng đến thiết bị chính xác cao, đặc biệt trong các công đoạn quang khắc, căn chỉnh wafer và đo kiểm. Nhiệt độ tác động đến sự giãn nở vật liệu, độ ổn định của hóa chất, quang trở, thiết bị và bề mặt wafer. Những yếu tố này không phải lúc nào cũng tạo ra dấu hiệu rõ ràng ngay lập tức, nhưng khi dao động vượt giới hạn, chúng có thể gây ra sai số tích lũy và ảnh hưởng đến chất lượng sản phẩm.

Vì vậy, một phòng sạch bán dẫn đạt chuẩn không chỉ cần thiết bị tốt hay cấp sạch ISO phù hợp. Nó cần tư duy thiết kế đồng bộ ngay từ đầu, từ HVAC, tầng áp suất, layout sản xuất, kết cấu chống rung, lựa chọn thiết bị phòng sạch cho đến hệ thống giám sát môi trường. Đồng thời, dữ liệu vận hành phải được ghi nhận liên tục để thay thế cảm giác chủ quan của con người, còn quy trình vận hành và bảo trì phải đủ nghiêm ngặt để duy trì trạng thái ổn định lâu dài.

Đây chính là điểm khác biệt giữa một phòng sạch chỉ “đạt chuẩn trên hồ sơ” và một môi trường sản xuất thực sự có khả năng bảo vệ quy trình công nghệ cao. Trong ngành bán dẫn, kiểm soát những điều không nhìn thấy không phải là phần bổ sung, mà là bản chất của năng lực sản xuất.
