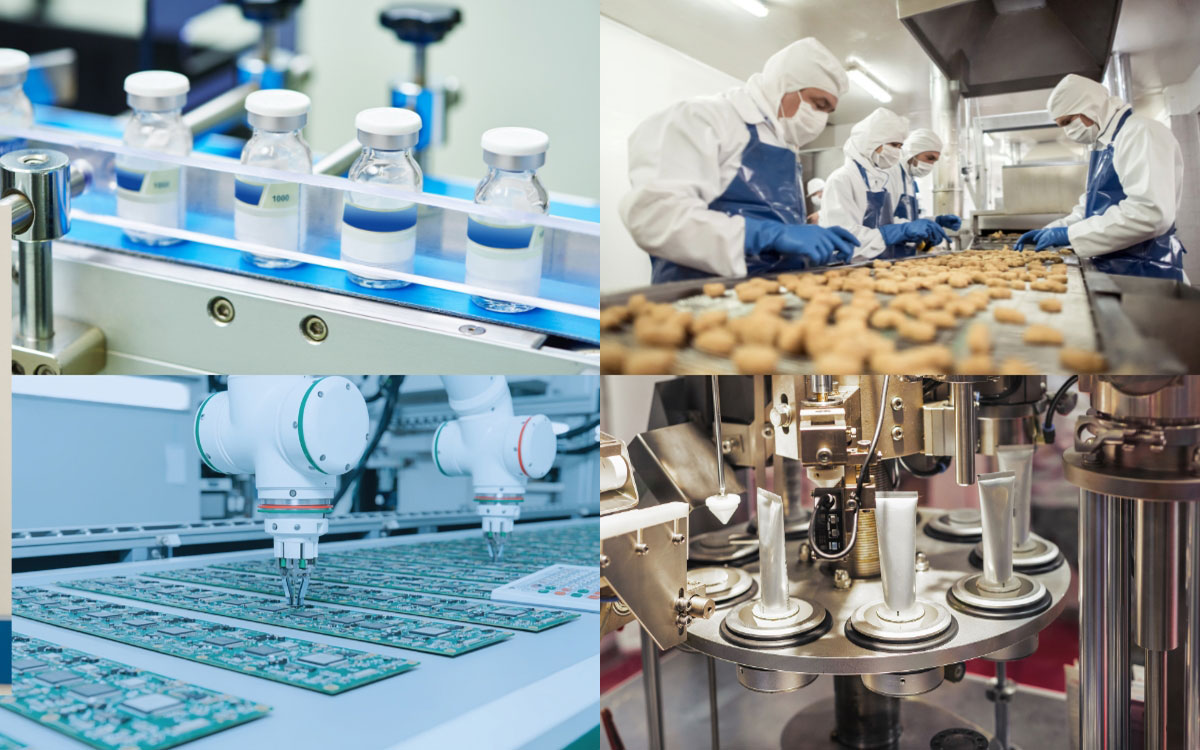

Thiết kế phòng sạch dược phẩm, điện tử, thực phẩm, y tế và mỹ phẩm khác nhau thế nào?

Trong dược phẩm, mục tiêu có thể là bảo vệ thuốc khỏi nhiễm vi sinh hoặc ngăn hoạt chất phát tán sang khu vực khác. Trong điện tử, một hạt bụi rất nhỏ hoặc hiện tượng phóng tĩnh điện có thể làm hỏng linh kiện. Với thực phẩm, vấn đề lớn thường nằm ở vi sinh và nguy cơ tái nhiễm sau chế biến. Trong bệnh viện, phòng sạch phải bảo vệ cả bệnh nhân, nhân viên và khu vực lân cận. Còn trong mỹ phẩm, thiết kế cần cân bằng giữa GMP, chất lượng, vệ sinh và hiệu quả đầu tư.

Vì vậy, câu hỏi quan trọng không phải là “phòng sạch cần ISO mấy?”, mà phải là: quy trình đang cần bảo vệ điều gì, nguồn nhiễm đến từ đâu và cần kiểm soát rủi ro nào? Trong bài viết này, hãy cùng VCR tìm hiểu rõ xem Thiết kế phòng sạch dược phẩm, điện tử, thực phẩm, y tế và mỹ phẩm khác nhau thế nào? Từ câu trả lời đó mới có thể xác định cấp sạch, luồng khí, chênh áp, thiết bị và phương án HVAC phù hợp.

Vì sao mỗi ngành cần một cách thiết kế phòng sạch khác nhau?

Phòng sạch là không gian trong đó nồng độ hạt bụi trong không khí được kiểm soát trong một giới hạn nhất định, đồng thời các yếu tố như nhiệt độ, độ ẩm, chênh lệch áp suất, vi sinh và hướng luồng khí có thể được kiểm soát tùy yêu cầu. Tuy nhiên, định nghĩa này mới chỉ mô tả đặc điểm chung. Khi đi vào thiết kế thực tế, phòng sạch dược phẩm, điện tử, thực phẩm, y tế và mỹ phẩm có thể khác nhau rất xa về mục tiêu và mức độ kiểm soát.

Trong ngành dược phẩm, đối tượng cần bảo vệ trước hết là sản phẩm và người sử dụng thuốc. Một sản phẩm vô trùng bị nhiễm vi sinh có thể ảnh hưởng trực tiếp đến sức khỏe bệnh nhân. Trong những khu vực sản xuất hoạt chất mạnh hoặc độc tính cao, hệ thống còn phải bảo vệ người vận hành và ngăn sản phẩm phát tán ra môi trường. Vì vậy, kiểm soát nhiễm chéo, phân vùng sạch, chênh áp và luồng người - vật liệu có vai trò đặc biệt quan trọng.

Ngành điện tử lại nhìn phòng sạch theo một góc khác. Một hạt bụi có thể không gây vấn đề cho sức khỏe con người nhưng lại đủ lớn để làm lỗi bề mặt phiến bán dẫn, mạch điện tử hoặc linh kiện quang học. Hiện tượng phóng tĩnh điện cũng có thể gây tổn hại cho linh kiện mà mắt thường không nhận ra. Vì vậy, ngoài độ sạch không khí, ngành điện tử còn quan tâm sâu đến độ ẩm, vật liệu chống tĩnh điện và sự ổn định của môi trường.

Trong thực phẩm, mục tiêu thường không phải đạt cấp sạch cao nhất mà là ngăn vi sinh vật, nấm mốc, bụi hoặc các tác nhân môi trường tái nhiễm vào sản phẩm. Những khu vực sau công đoạn gia nhiệt, tiệt trùng hoặc trước đóng gói thường có rủi ro cao hơn. Phòng sạch vì thế phải được thiết kế dựa trên điểm kiểm soát của quy trình, thay vì đơn giản sao chép thiết kế của nhà máy dược.

Đối với bệnh viện và cơ sở y tế, tư duy lại thay đổi thêm một lần nữa. Phòng mổ có thể cần áp dương để bảo vệ bệnh nhân khỏi không khí từ bên ngoài, trong khi phòng cách ly bệnh truyền nhiễm lại cần áp âm để giữ tác nhân lây nhiễm bên trong. Hai căn phòng đều sử dụng HVAC, HEPA Filter và kiểm soát áp suất, nhưng mục tiêu dòng khí hoàn toàn trái ngược.

Mỹ phẩm nằm ở giữa nhiều mô hình nói trên. Không phải mọi sản phẩm mỹ phẩm đều yêu cầu cấp sạch cao như dược phẩm vô trùng, nhưng việc kiểm soát vi sinh, bụi, nguyên liệu, mùi, vệ sinh bề mặt và nhiễm chéo vẫn rất quan trọng. Chính vì vậy, thiết kế phòng sạch phải bắt đầu từ phân tích quy trình và rủi ro, sau đó mới đi đến cấp sạch và thiết bị.

Tìm hiểu Tiêu Chuẩn Nhiệt Độ, Độ Ẩm Phòng Sạch

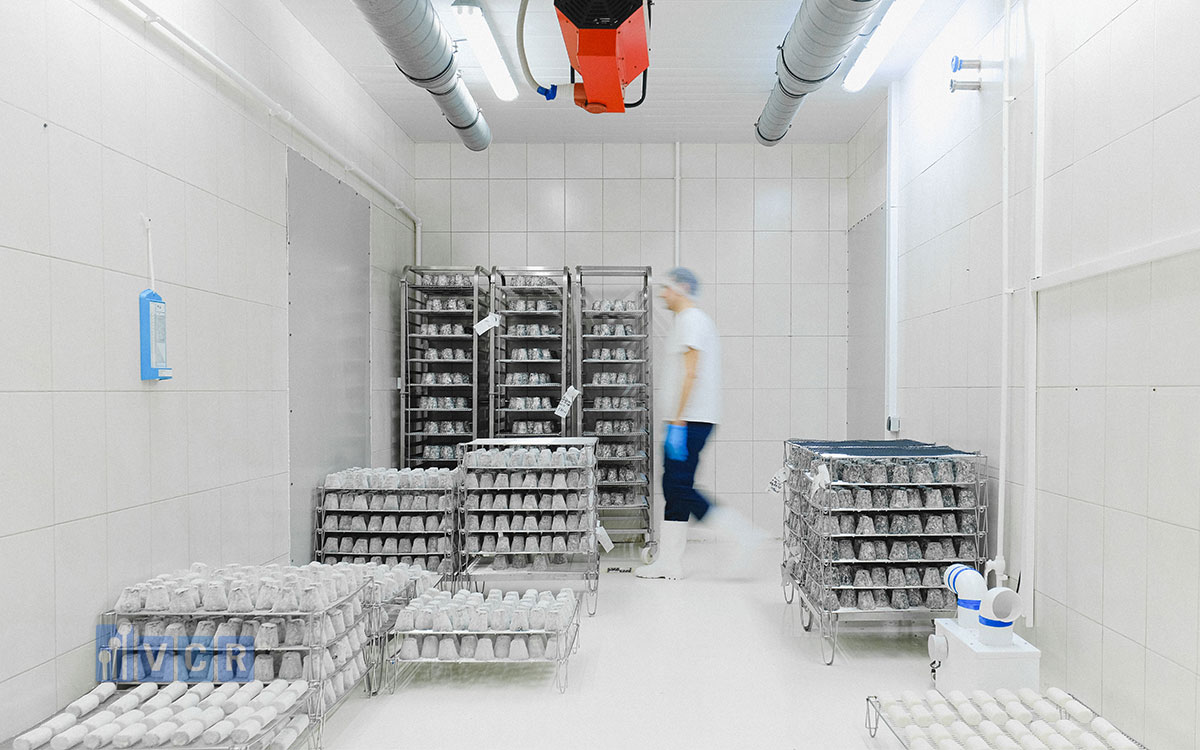

Các yếu tố và tiêu chuẩn quyết định thiết kế phòng sạch

Trước khi thiết kế, cần xác định rõ công năng của khu vực, loại sản phẩm, quy trình sản xuất, số lượng người vận hành và các nguy cơ có thể ảnh hưởng đến chất lượng. Cùng một diện tích phòng nhưng khu vực đóng gói thuốc viên, khu vực lắp ráp điện tử và phòng mổ sẽ có cách tính lưu lượng gió, chênh áp và bố trí thiết bị hoàn toàn khác nhau. Do đó, việc bắt đầu bằng một bản vẽ tiêu chuẩn có sẵn thường không phải cách tiếp cận tối ưu.

Một trong những yếu tố quan trọng nhất là cấp độ sạch. ISO 14644 là bộ tiêu chuẩn thường được sử dụng để phân loại độ sạch không khí dựa trên nồng độ hạt. Tuy nhiên, ISO Class chỉ phản ánh một phần yêu cầu. Một khu vực có nồng độ hạt đạt ISO Class chưa chắc đã đáp ứng GMP nếu luồng người, vật liệu, vệ sinh, vi sinh hoặc kiểm soát nhiễm chéo không phù hợp. Ngược lại, một khu vực sản xuất thực phẩm có thể không cần ISO Class rất cao nhưng vẫn phải kiểm soát vi sinh nghiêm ngặt.

GMP là nền tảng quan trọng trong dược phẩm và mỹ phẩm. Trong dược phẩm còn có EU GMP và WHO GMP. Các tài liệu này không chỉ nói đến mức độ sạch mà còn bao gồm toàn bộ hệ thống quản lý chất lượng, phân vùng, vệ sinh, nhân sự, quy trình và thẩm định.

Trong thực phẩm, HACCP giúp nhận diện những vị trí có nguy cơ ảnh hưởng đến an toàn thực phẩm. ISO 22000 cũng được sử dụng rộng rãi trong hệ thống quản lý an toàn thực phẩm. Tư duy thiết kế phòng sạch thực phẩm vì thế thường liên kết trực tiếp với luồng sản xuất và những điểm có khả năng tái nhiễm.

Ngành điện tử ngoài ISO 14644 còn đặc biệt quan tâm đến phóng tĩnh điện. Độ ẩm, vật liệu sàn, quần áo, bàn thao tác và hệ thống tiếp địa có thể ảnh hưởng trực tiếp đến mức độ an toàn của linh kiện. Một phòng đạt ISO Class rất cao nhưng kiểm soát phóng tĩnh điện không tốt vẫn có thể tạo ra tỷ lệ lỗi sản phẩm đáng kể.

Tham khảo: Các tiêu chuẩn phòng sạch mà người làm phòng sạch phải biết

Số lần trao đổi không khí mỗi giờ thường được sử dụng như một tham số tham khảo khi tính hệ thống thông gió và lọc không khí. Tuy nhiên, không nên coi đây là con số cố định cho mọi phòng sạch. Giá trị phù hợp phụ thuộc vào cấp sạch, tải bụi, số người, mức phát sinh nhiệt, quy trình và phương thức phân phối khí.

Phân cấp chênh áp cũng đóng vai trò quyết định. Hệ thống chênh áp giúp điều khiển hướng di chuyển của không khí giữa các khu vực. Phòng cần được bảo vệ có thể được duy trì áp cao hơn khu vực xung quanh, trong khi phòng cần giữ chất ô nhiễm bên trong thường sử dụng áp thấp hơn.

Ngoài ra còn phải tính đến nhiệt độ, độ ẩm, số người vận hành, tải nhiệt thiết bị, khả năng vệ sinh, vật liệu bề mặt, nguồn phát sinh bụi, hệ thống giám sát và khả năng bảo trì. Đây chính là tư duy thiết kế dựa trên rủi ro. Thay vì hỏi “ngành này thường dùng bao nhiêu lần trao đổi không khí?”, câu hỏi đúng hơn là “rủi ro nào đang cần kiểm soát và cấu hình nào đủ để kiểm soát rủi ro đó?”.

Thiết kế phòng sạch dược phẩm: kiểm soát nhiễm chéo và bảo vệ sản phẩm

Phòng sạch dược phẩm là một trong những loại phòng sạch có hệ thống yêu cầu phức tạp nhất vì liên quan trực tiếp đến chất lượng thuốc và sức khỏe người sử dụng. Tùy sản phẩm, quy trình có thể là vô trùng hoặc không vô trùng, sản xuất thuốc viên, thuốc nang, thuốc bột, thuốc tiêm, nguyên liệu hoạt tính hoặc các sản phẩm sinh học. Mỗi nhóm sản phẩm kéo theo một cách tổ chức không gian và kiểm soát môi trường khác nhau.

Trong những khu vực sản xuất thuốc vô trùng, Grade A, B, C và D thường được sử dụng theo GMP. Grade không nên hiểu đơn giản như một tên gọi thay thế cho ISO Class. Cấp Grade theo GMP phản ánh một bối cảnh kiểm soát rộng hơn, bao gồm điều kiện hoạt động, vi sinh, quy trình, trang phục và phương thức vận hành. Vì vậy, khi thiết kế cần xác định rõ từng công đoạn đang diễn ra ở đâu và mức độ rủi ro của công đoạn đó.

Phân cấp chênh áp là một phần rất quan trọng trong thiết kế dược phẩm. Không khí thường được tổ chức đi từ khu vực sạch hơn sang khu vực kém sạch hơn để hạn chế nhiễm từ bên ngoài. Tuy nhiên, với sản phẩm có hoạt tính mạnh, độc tính cao hoặc có nguy cơ phát tán, có thể cần đảo ngược tư duy này và tạo áp âm để giữ chất bên trong khu vực sản xuất.

Đây là lý do thiết kế dược phẩm không thể chỉ dựa vào một quy tắc “phòng sạch luôn phải áp dương”. Áp dương phục vụ mục tiêu bảo vệ sản phẩm, trong khi áp âm có thể phục vụ mục tiêu giữ chất ô nhiễm hoặc hoạt chất bên trong. Một hệ thống tốt phải xác định rõ mục tiêu nào quan trọng hơn tại từng phòng, đồng thời tránh tạo ra các hướng luồng khí mâu thuẫn.

Luồng người và luồng vật liệu cũng cần được kiểm soát chặt chẽ. Personnel Airlock hay phòng đệm cho người giúp nhân sự chuyển từ khu vực này sang khu vực khác theo một quy trình kiểm soát. Material Airlock hay phòng đệm vật liệu được sử dụng cho nguyên liệu, bán thành phẩm hoặc thiết bị. Pass Box có thể hỗ trợ chuyển vật tư giữa hai khu vực mà giảm số lần mở cửa trực tiếp.

Đối với khu vực cân và chia nguyên liệu, rủi ro phát sinh bụi thường khá cao. Dispensing Booth có thể được sử dụng để tạo vùng kiểm soát cục bộ, giúp giảm phát tán bụi và bảo vệ người vận hành hoặc sản phẩm tùy cấu hình. Trong các ứng dụng đặc biệt, luồng khí một chiều được sử dụng để duy trì môi trường sạch hơn tại khu vực thao tác quan trọng.

HEPA Filter thường được bố trí tại cấp cuối của hệ thống cấp khí để giảm nồng độ hạt trước khi không khí đi vào phòng. Tuy nhiên, HEPA Filter chỉ là một mắt xích. Nếu cửa mở thường xuyên, luồng người giao cắt, chênh áp không ổn định hoặc bề mặt khó vệ sinh, việc lắp nhiều HEPA Filter hơn không thể tự động giải quyết toàn bộ vấn đề.

Nhiệt độ và độ ẩm cũng cần được kiểm soát theo yêu cầu sản phẩm và điều kiện vận hành. Một số nguyên liệu hút ẩm mạnh có thể cần môi trường độ ẩm thấp hơn, trong khi một số quá trình khác ưu tiên sự thoải mái và ổn định cho người vận hành. Hệ thống giám sát chênh áp, nhiệt độ và độ ẩm vì vậy phải được xem như một phần của thiết kế tổng thể chứ không phải thiết bị bổ sung sau cùng.

Điểm khác biệt lớn của dược phẩm là yêu cầu về thẩm định. Một hệ thống không chỉ cần hoạt động mà phải chứng minh có khả năng duy trì điều kiện mong muốn trong thực tế. Chính vì vậy, từ giai đoạn thiết kế đã phải tính đến khả năng vệ sinh, bảo trì, thay lọc, hiệu chuẩn, kiểm tra hướng dòng khí và các hoạt động thẩm định sau này.

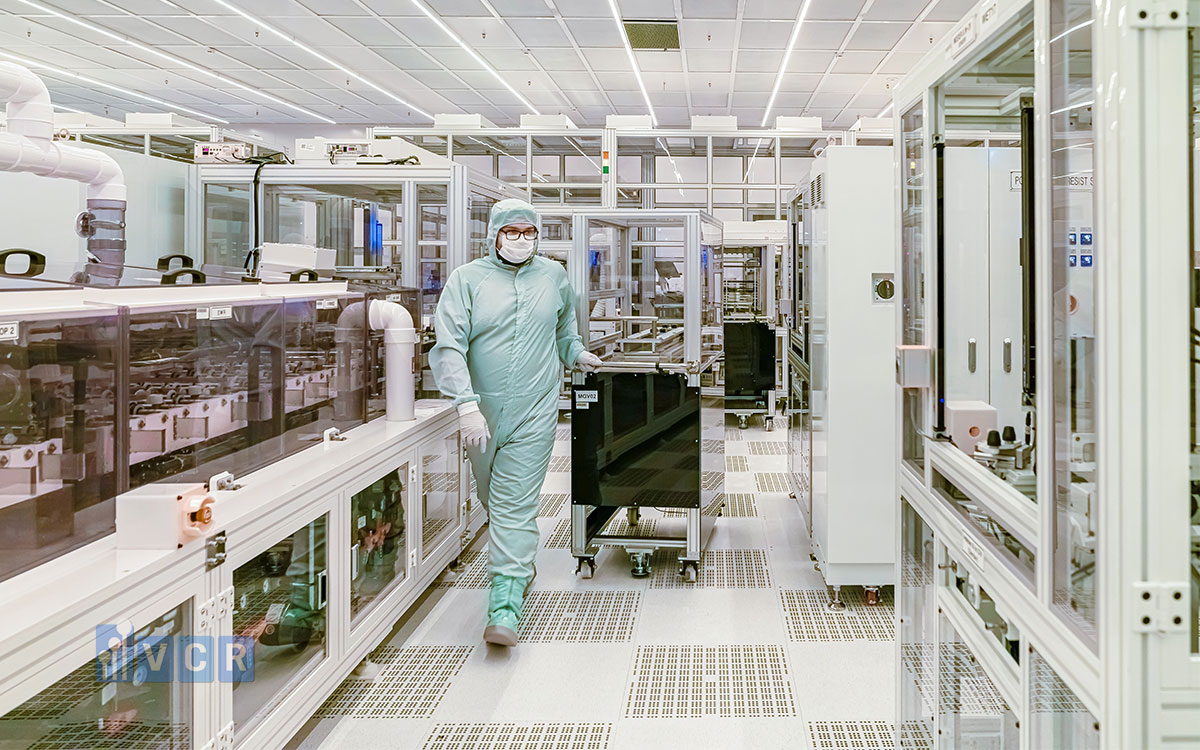

Thiết kế phòng sạch điện tử: kiểm soát hạt bụi, phóng tĩnh điện và độ ổn định môi trường

Nếu dược phẩm lo ngại vi sinh và nhiễm chéo thì ngành điện tử thường tập trung mạnh vào kích thước hạt và tác động của hạt lên sản phẩm. Trong sản xuất bán dẫn, quang học, màn hình hoặc linh kiện chính xác, một hạt bụi rất nhỏ cũng có thể tạo ra lỗi trên bề mặt hoặc ảnh hưởng đến tỷ lệ sản phẩm đạt yêu cầu. Vì vậy, nhiều phòng sạch điện tử có thể yêu cầu ISO 5, ISO 6 hoặc cấp sạch cao hơn nhiều khu vực thông thường.

Ngành bán dẫn là ví dụ điển hình. Khi kích thước cấu trúc trên linh kiện ngày càng nhỏ, một hạt bụi cũng trở nên tương đối lớn so với chi tiết đang được sản xuất. Vì vậy, ngành này không chỉ cần lọc không khí mà còn phải kiểm soát toàn bộ nguồn phát sinh hạt, từ con người, máy móc, vật liệu đến chuyển động của không khí trong phòng.

FFU được sử dụng phổ biến trong nhiều phòng sạch điện tử. Khi mật độ FFU cao, toàn bộ trần có thể trở thành một bề mặt cấp khí sạch tương đối đồng đều. Cấu hình này đặc biệt phù hợp với các khu vực cần luồng khí từ trên xuống và cấp sạch cao.

Luồng khí một chiều theo phương thẳng đứng giúp không khí sạch di chuyển từ trần xuống dưới, cuốn các hạt ra khỏi vùng thao tác. Trong một số hệ thống, sàn nâng kỹ thuật được sử dụng để hồi không khí phía dưới, tạo vòng tuần hoàn từ trần xuống sàn rồi trở về hệ thống xử lý.

Tuy nhiên, phòng sạch điện tử không chỉ là câu chuyện về hạt bụi. Phóng tĩnh điện có thể làm hỏng linh kiện ngay cả khi môi trường rất sạch. Do đó, sàn chống tĩnh điện, vật liệu bàn thao tác, quần áo, thiết bị tiếp địa và độ ẩm tương đối đều có vai trò quan trọng.

Độ ẩm quá thấp có thể làm tăng nguy cơ tích điện tĩnh, trong khi độ ẩm quá cao lại có thể gây ảnh hưởng đến quy trình hoặc thiết bị. Vì vậy, phòng sạch điện tử thường yêu cầu kiểm soát nhiệt độ và độ ẩm với mức ổn định khá cao. Một số dây chuyền chính xác còn yêu cầu dao động nhiệt độ rất nhỏ để tránh ảnh hưởng đến kích thước hoặc đặc tính của vật liệu.

Khác với dược phẩm, nơi luồng người và nhiễm vi sinh thường được nhấn mạnh mạnh mẽ, ngành điện tử có thể quan tâm nhiều hơn đến tải hạt, mật độ FFU, hướng luồng khí, phóng tĩnh điện và độ ổn định của môi trường. Điều này giải thích vì sao có những phòng sạch điện tử được thiết kế với mật độ lọc cao hơn đáng kể so với nhiều khu vực sản xuất dược phẩm.

Tuy nhiên, không phải mọi nhà máy điện tử đều cần ISO 5. Một khu vực lắp ráp linh kiện thông thường có thể chỉ cần kiểm soát ở mức thấp hơn. Nếu áp dụng cấu hình của nhà máy bán dẫn cho tất cả các cơ sở điện tử, chi phí đầu tư và vận hành sẽ tăng rất lớn mà không tạo ra giá trị tương ứng. Thiết kế vì thế phải xuất phát từ độ nhạy của sản phẩm và quy trình thực tế.

Thiết kế phòng sạch thực phẩm: trọng tâm là vi sinh và an toàn thực phẩm

Phòng sạch thực phẩm thường bị hiểu theo hai hướng cực đoan: hoặc cho rằng ngành thực phẩm không cần phòng sạch, hoặc cho rằng phải áp dụng thiết kế gần giống dược phẩm. Cả hai cách nhìn này đều chưa hoàn toàn chính xác. Nhiều dây chuyền thực phẩm, đặc biệt ở khu vực sau xử lý nhiệt, chiết rót hoặc đóng gói, có thể cần môi trường kiểm soát cao để hạn chế nguy cơ tái nhiễm.

Trong ngành thực phẩm, HACCP là một tư duy quan trọng. Thay vì đặt câu hỏi toàn bộ nhà máy phải sạch đến mức nào, doanh nghiệp cần xác định ở công đoạn nào sản phẩm dễ bị nhiễm nhất và hậu quả của việc nhiễm là gì. Từ đó mới xác định khu vực nào cần tăng cường kiểm soát không khí, vi sinh, áp suất và luồng người.

Các khu vực kiểm soát vệ sinh cao và khu vực nguy cơ cao thường được sử dụng trong một số ngành thực phẩm để mô tả khu vực cần kiểm soát đặc biệt. Mục tiêu không nhất thiết là đạt ISO Class cực cao mà là ngăn vi khuẩn, nấm men, nấm mốc và các tác nhân môi trường tiếp xúc với sản phẩm sau những công đoạn quan trọng.

Ví dụ, một sản phẩm đã được gia nhiệt hoặc tiệt trùng có thể có nguy cơ tái nhiễm trong giai đoạn làm nguội và đóng gói. Lúc này, việc tạo môi trường sạch hơn quanh khu vực chiết rót hoặc đóng gói có thể mang lại hiệu quả lớn. Ngược lại, khu vực nguyên liệu thô chưa qua xử lý có thể không cần cấp sạch tương tự.

Luồng sản phẩm cũng rất quan trọng. Vật liệu sống, bán thành phẩm, sản phẩm đã xử lý và thành phẩm nên được phân tách hợp lý để hạn chế giao cắt. Luồng người, dụng cụ và chất thải cũng cần được tổ chức theo một chiều hợp lý. Nếu nhân viên từ khu vực nguyên liệu thô có thể đi trực tiếp vào khu đóng gói mà không có biện pháp kiểm soát, nguy cơ tái nhiễm sẽ tăng đáng kể.

Bề mặt trong phòng sạch thực phẩm phải phù hợp với phương pháp vệ sinh. Nhiều khu vực sử dụng nước và hóa chất làm sạch thường xuyên, do đó vật liệu tường, trần, sàn và phụ kiện cần có khả năng chống ẩm, chống ăn mòn và dễ vệ sinh. Đây là điểm có thể khác với một số phòng điện tử, nơi chống tĩnh điện và kiểm soát hạt được ưu tiên hơn.

HEPA Filter có thể được sử dụng tại những khu vực nguy cơ cao, nhưng không nên xem HEPA Filter là yêu cầu mặc định cho mọi phòng trong nhà máy thực phẩm. Tương tự, Air Shower có thể hữu ích trong một số mô hình nhưng không phải lúc nào cũng là giải pháp tối ưu. Một hệ thống thiết kế tốt cần cân bằng giữa kiểm soát rủi ro và chi phí vận hành.

Với thực phẩm chức năng, sản phẩm dạng bột hoặc các dây chuyền có yêu cầu kiểm soát cao, cấu hình phòng sạch có thể gần với ngành dược hơn. Tuy nhiên, tiêu chí cuối cùng vẫn phải là đặc điểm sản phẩm, quy trình và yêu cầu chất lượng cụ thể chứ không phải tên ngành.

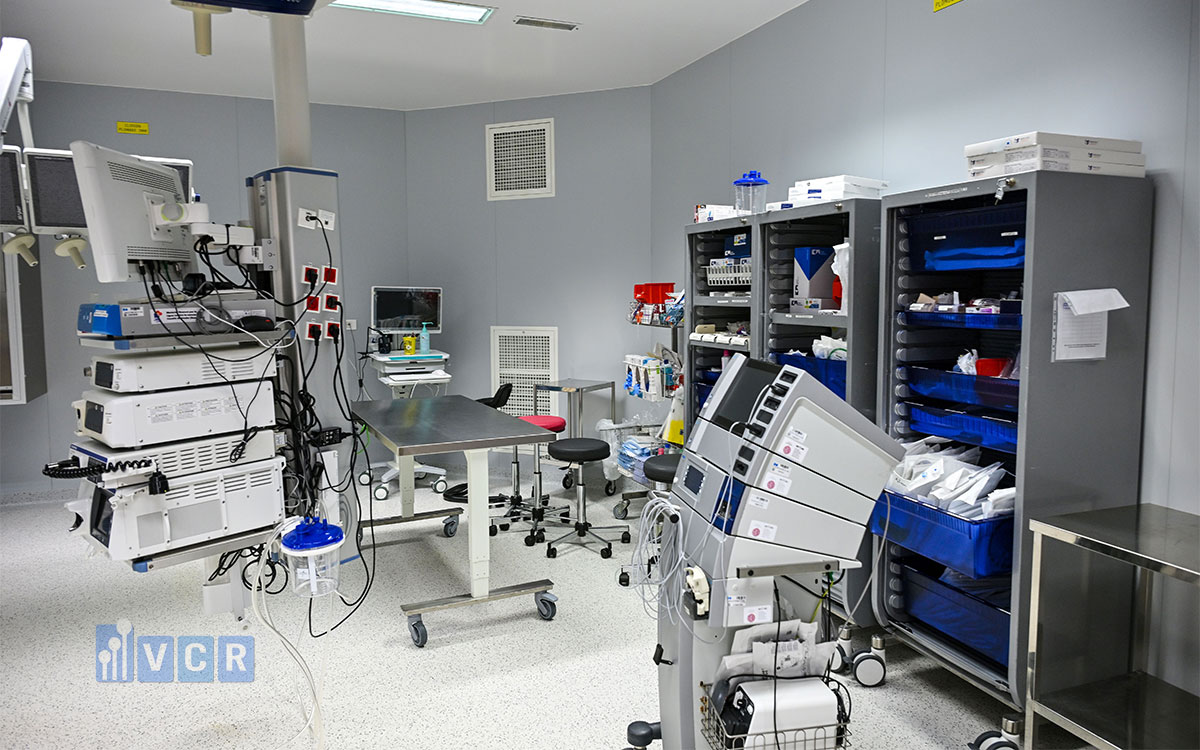

Thiết kế phòng sạch y tế: áp dương, áp âm và kiểm soát nhiễm khuẩn

Phòng sạch y tế có đặc thù rất khác nhà máy sản xuất. Tại bệnh viện, “sản phẩm” cần bảo vệ đôi khi chính là bệnh nhân. Trong một số khu vực khác, mục tiêu lại là bảo vệ nhân viên y tế hoặc các bệnh nhân bên ngoài khỏi tác nhân lây nhiễm. Điều này khiến chênh áp và hướng luồng khí trở thành một trong những yếu tố quan trọng nhất.

Phòng mổ là ví dụ tiêu biểu của khu vực cần bảo vệ bệnh nhân và vùng phẫu thuật. Trong nhiều trường hợp, phòng được duy trì áp dương so với khu vực lân cận để khi cửa mở, không khí có xu hướng đi từ phòng mổ ra ngoài thay vì không khí hành lang đi vào. Hệ thống cấp khí sạch và HEPA Filter giúp giảm tải hạt và vi sinh trong vùng phẫu thuật.

Ngược lại, phòng cách ly nhiễm khuẩn qua không khí có thể cần áp âm. Phòng được thiết kế để không khí từ hành lang đi vào, hạn chế không khí có khả năng chứa tác nhân lây nhiễm thoát ngược ra khu vực chung. Khí thải khi đó phải được xử lý và xả theo yêu cầu phù hợp.

Hai ví dụ này cho thấy không tồn tại một nguyên tắc duy nhất rằng “phòng sạch phải áp dương”. Hướng áp suất luôn phải gắn với đối tượng cần bảo vệ. Nếu mục tiêu là bảo vệ người bệnh trong phòng thì có thể cần áp dương. Nếu mục tiêu là bảo vệ môi trường bên ngoài khỏi tác nhân trong phòng thì có thể cần áp âm.

Ngoài phòng mổ và phòng cách ly, các khu vực như đơn vị chăm sóc tích cực, phòng xét nghiệm, khu thụ tinh trong ống nghiệm, ngân hàng tế bào hoặc các phòng thủ thuật đặc biệt cũng có những yêu cầu riêng. Không nên gom tất cả dưới một cấu hình phòng sạch y tế duy nhất.

Vị trí miệng cấp và hồi gió cũng phải được nghiên cứu kỹ. Nếu bố trí sai, không khí sạch có thể bị hút ra quá nhanh hoặc tạo vùng chết trong phòng. Hướng luồng khí nên hỗ trợ việc đưa không khí sạch đến khu vực cần bảo vệ và đưa chất ô nhiễm ra khỏi vùng quan trọng.

Trong y tế, tính ổn định cũng đặc biệt quan trọng. Một phòng cách ly có thể được thiết kế đúng nhưng nếu cửa mở quá lâu, chênh áp không ổn định hoặc quạt hút gặp sự cố, khả năng kiểm soát lây nhiễm sẽ giảm nhanh chóng. Vì vậy, hệ thống giám sát chênh áp và cảnh báo có vai trò quan trọng không kém hệ thống lọc.

Điểm cốt lõi của thiết kế y tế là phải hiểu luồng lây nhiễm và đối tượng cần bảo vệ. Cùng là phòng sạch, nhưng phòng mổ và phòng cách ly có thể sử dụng hai triết lý áp suất hoàn toàn trái ngược. Đây cũng là lý do thiết kế phòng sạch bệnh viện cần được thực hiện dựa trên công năng cụ thể của từng phòng.

Thiết kế phòng sạch mỹ phẩm: cân bằng giữa GMP, chất lượng và chi phí

Ngành mỹ phẩm có phạm vi sản phẩm rất rộng, từ kem, tinh chất, dung dịch, dầu, sản phẩm dạng bột đến sản phẩm đóng gói vô khuẩn hoặc có yêu cầu đặc biệt. Vì vậy, mức độ kiểm soát phòng sạch cũng rất khác nhau. Một nhà máy sản xuất mỹ phẩm thông thường không nhất thiết phải áp dụng cấu hình giống nhà máy thuốc tiêm vô trùng.

GMP mỹ phẩm nhấn mạnh việc kiểm soát vệ sinh, nguyên liệu, quy trình, con người và môi trường sản xuất. Trong thiết kế, cần xác định những khu vực có nguy cơ nhiễm vi sinh hoặc nhiễm chéo cao, chẳng hạn phòng cân, khu pha chế, khu chiết rót và những điểm sản phẩm tiếp xúc trực tiếp với môi trường.

Nguyên liệu mỹ phẩm có thể có tính chất rất khác nhau. Bột màu hoặc nguyên liệu dạng bột có thể phát tán bụi. Hương liệu có thể tạo mùi mạnh và gây nhiễm chéo. Một số sản phẩm dạng nước lại dễ bị ảnh hưởng bởi vi sinh. Do đó, không thể chỉ tập trung vào một chỉ số duy nhất như nồng độ hạt trong không khí.

Trong phòng cân nguyên liệu, có thể cần thiết bị kiểm soát bụi cục bộ nhằm giảm phát tán. Khu pha chế cần bề mặt dễ vệ sinh và bố trí hợp lý để hạn chế tích tụ cặn. Khu chiết rót lại cần được bảo vệ tốt hơn vì sản phẩm thường tiếp xúc trực tiếp với môi trường trước khi được đóng kín.

Chênh áp trong nhà máy mỹ phẩm cũng phải gắn với hướng kiểm soát mong muốn. Khu vực sản phẩm dễ nhiễm có thể cần được bảo vệ bằng áp dương, trong khi khu vực nguyên liệu có mùi hoặc phát sinh bụi mạnh có thể cần phương án hút và kiểm soát phát tán phù hợp. Không nên thiết kế toàn bộ nhà máy theo cùng một hướng áp suất.

Pass Box có thể hỗ trợ chuyển nguyên liệu hoặc vật tư giữa các phòng, Air Shower hỗ trợ làm sạch bề mặt trang phục ở một số điểm vào, còn Interlock giúp hạn chế việc hai cửa mở đồng thời. Tuy nhiên, giá trị của các thiết bị này phụ thuộc vào cách bố trí tổng thể và quy trình sử dụng.

Điểm quan trọng với nhà máy mỹ phẩm là không đầu tư quá mức chỉ để đạt một con số cấp sạch cao hơn khi điều đó không tạo thêm giá trị chất lượng. Một thiết kế hợp lý phải cân bằng giữa GMP, rủi ro sản phẩm, khả năng vận hành và chi phí vòng đời của hệ thống.

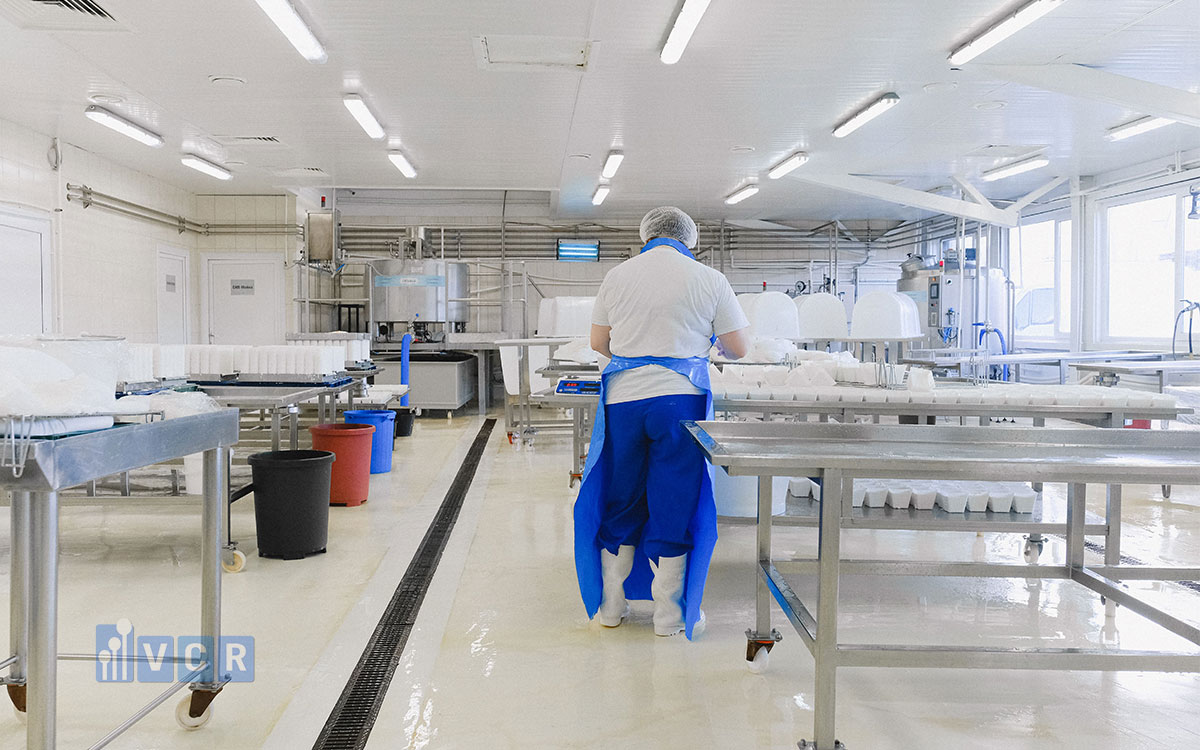

So sánh toàn diện 5 loại phòng sạch: HVAC, luồng khí và thiết bị

Có thể nhìn rõ sự khác biệt giữa năm ngành nếu đặt chúng trên cùng một hệ tiêu chí. Bảng dưới đây mang tính định hướng tổng quát; thông số thực tế vẫn phải được xác định từ quy trình, sản phẩm và tiêu chuẩn áp dụng cho từng dự án.

HVAC là nền tảng của hầu hết phòng sạch. AHU thực hiện các chức năng như lọc, làm lạnh, gia nhiệt, xử lý ẩm và cấp khí vào không gian. Tuy nhiên, cấu hình AHU có thể khác nhau rất nhiều giữa các ngành.

Trong dược phẩm, HVAC thường phải duy trì đồng thời nhiệt độ, độ ẩm, cấp sạch và chênh áp. Trong điện tử, độ ổn định nhiệt độ và độ ẩm có thể được yêu cầu rất chặt, đặc biệt khi liên quan đến phóng tĩnh điện hoặc quá trình chính xác. Trong thực phẩm, hệ thống có thể phải xử lý tải ẩm lớn và hỗ trợ kiểm soát vi sinh. Với bệnh viện, hướng luồng khí và áp suất có thể liên quan trực tiếp đến kiểm soát lây nhiễm.

Gió tươi được đưa từ bên ngoài vào để đáp ứng yêu cầu thông gió và duy trì cân bằng áp suất. Gió hồi được đưa trở lại AHU để xử lý và tái sử dụng. Gió thải được xả ra ngoài. Tỷ lệ ba dòng khí này không cố định mà phụ thuộc vào mức độ sạch, tải ô nhiễm và mục tiêu kiểm soát phát tán.

FFU thường nổi bật trong phòng sạch điện tử vì khả năng tạo mạng lưới lọc và cấp khí phân tán trên trần. HEPA Box lại phổ biến trong nhiều hệ thống dược phẩm, y tế và các ứng dụng sử dụng AHU trung tâm. Việc lựa chọn FFU hay HEPA Box không thể chỉ dựa vào ngành mà phải xem xét kiến trúc hệ thống HVAC tổng thể.

Air Shower hỗ trợ loại bỏ một phần bụi trên bề mặt quần áo trước khi nhân sự đi vào khu vực sạch. Pass Box giúp chuyển vật tư mà hạn chế mở cửa trực tiếp giữa các phòng. Dynamic Pass Box có thể tạo môi trường kiểm soát tốt hơn bên trong khoang chuyển.

VHP Pass Box sử dụng hydrogen peroxide dạng hơi để thực hiện quá trình khử nhiễm trong các ứng dụng yêu cầu cao. Đây là thiết bị phức tạp hơn nhiều so với Static Pass Box và thường chỉ phù hợp với những quy trình thực sự cần khử nhiễm ở mức cao.

Interlock được sử dụng để ngăn hai hoặc nhiều cửa mở đồng thời, hỗ trợ duy trì chênh áp và giảm giao thoa không khí. đồng hồ chênh áp giúp người vận hành theo dõi tình trạng chênh áp giữa các phòng hoặc qua bộ lọc.

Ở những khu vực cân, Dispensing Booth giúp tạo vùng kiểm soát cục bộ. Với những hệ thống có chất nguy hiểm, BIBO giúp hạn chế tiếp xúc của người bảo trì với bộ lọc đã nhiễm bẩn.

Khi các nhà thầu triển khai dự án, lựa chọn thiết bị cần được thực hiện đồng bộ với thiết kế HVAC và công năng phòng. Thiết bị phòng sạch VCR hiện đóng vai trò là đơn vị cung cấp thiết bị phòng sạch cho các nhà thầu thi công phòng sạch, đơn vị cơ điện và các doanh nghiệp triển khai dự án, với những nhóm sản phẩm như FFU, HEPA Box, HEPA Filter, Pass Box, Air Shower, Interlock, đồng hồ chênh áp, đèn phòng sạch, Dispensing Booth và BIBO.

Điều quan trọng là không nên chọn thiết bị theo tư duy “càng nhiều càng tốt”. Một Air Shower lắp sai vị trí, một Pass Box không phù hợp luồng vật liệu hoặc một HEPA Box được chọn sai lưu lượng đều có thể làm hệ thống vận hành kém hiệu quả. Thiết bị phải phục vụ đúng logic của thiết kế tổng thể.

Thiết kế phòng sạch tại Việt Nam: điều kiện thực tế và những sai lầm cần tránh

Thiết kế phòng sạch và 9 bước thiết kế một phòng sạch cơ bản

Tại Việt Nam, khí hậu nóng ẩm là yếu tố cần được tính đến ngay từ giai đoạn thiết kế. Độ ẩm ngoài trời cao khiến hệ thống HVAC phải xử lý một lượng ẩm đáng kể trước khi không khí được cấp vào phòng. Nếu chỉ tính tải lạnh mà không tính đủ tải ẩm, phòng có thể đạt nhiệt độ mong muốn nhưng độ ẩm vẫn cao hơn yêu cầu.

Miền Bắc và miền Nam cũng có đặc điểm khác nhau. Hà Nội, Bắc Ninh, Bắc Giang, Hưng Yên và Hải Phòng có mùa hè nóng ẩm nhưng mùa đông có thể lạnh và độ ẩm biến đổi lớn. Trong khi đó, TP.HCM, Bình Dương, Đồng Nai và Long An có khí hậu nóng ẩm tương đối ổn định quanh năm. Điều này ảnh hưởng đến cấu hình xử lý không khí và năng lượng vận hành.

Các khu công nghiệp như VSIP, Thăng Long, DEEP C hay Amata tập trung nhiều nhà máy điện tử, dược phẩm, thực phẩm và công nghiệp phụ trợ. Điều kiện môi trường xung quanh, chất lượng không khí ngoài trời và yêu cầu của từng chủ đầu tư có thể khác nhau, vì vậy hệ thống lọc sơ cấp và xử lý gió tươi cũng cần được tính toán theo địa điểm.

Một sai lầm khá phổ biến là chỉ tập trung vào ISO Class. Chủ đầu tư đôi khi yêu cầu “nâng từ ISO 8 lên ISO 7” với suy nghĩ cấp sạch cao hơn đồng nghĩa hệ thống tốt hơn. Tuy nhiên, nếu quy trình không yêu cầu, việc nâng cấp có thể làm tăng số lượng HEPA Filter, lưu lượng gió, công suất quạt, tải lạnh và chi phí điện mà không cải thiện đáng kể chất lượng sản phẩm.

Sai lầm thứ hai là tăng số lần trao đổi không khí một cách máy móc. Số lần trao đổi không khí cao hơn có thể giúp giảm hạt, nhưng cũng làm tăng tiêu thụ năng lượng. Nếu nguồn nhiễm nằm ở thao tác của nhân viên hoặc bố trí thiết bị sai, tăng số lần trao đổi không khí có thể không giải quyết đúng nguyên nhân.

Sai lầm thứ ba là thiết kế chênh áp nhưng không xem xét trạng thái thực tế của cửa. Một phòng có thể duy trì 15 Pa khi cửa đóng nhưng mất hoàn toàn chênh áp khi cửa mở thường xuyên. Vì vậy, số lần di chuyển của người và vật liệu cần được tính đến từ đầu.

Một lỗi khác là luồng người, nguyên vật liệu và chất thải giao cắt. Đây là vấn đề đặc biệt nghiêm trọng trong dược phẩm, thực phẩm và mỹ phẩm. Phòng có thể đạt cấp sạch tốt khi đo hạt nhưng vẫn có nguy cơ nhiễm chéo lớn trong vận hành.

Cuối cùng, nhiều dự án tập trung vào giá đầu tư ban đầu nhưng chưa quan tâm đủ đến khả năng thay lọc, hiệu chuẩn đồng hồ, bảo trì FFU, thay đèn hoặc tìm phụ tùng sau nhiều năm vận hành. Với phòng sạch, chi phí vòng đời thường quan trọng không kém chi phí xây dựng ban đầu.

FAQ: Lựa chọn giải pháp thiết kế và thiết bị phù hợp cho từng ngành

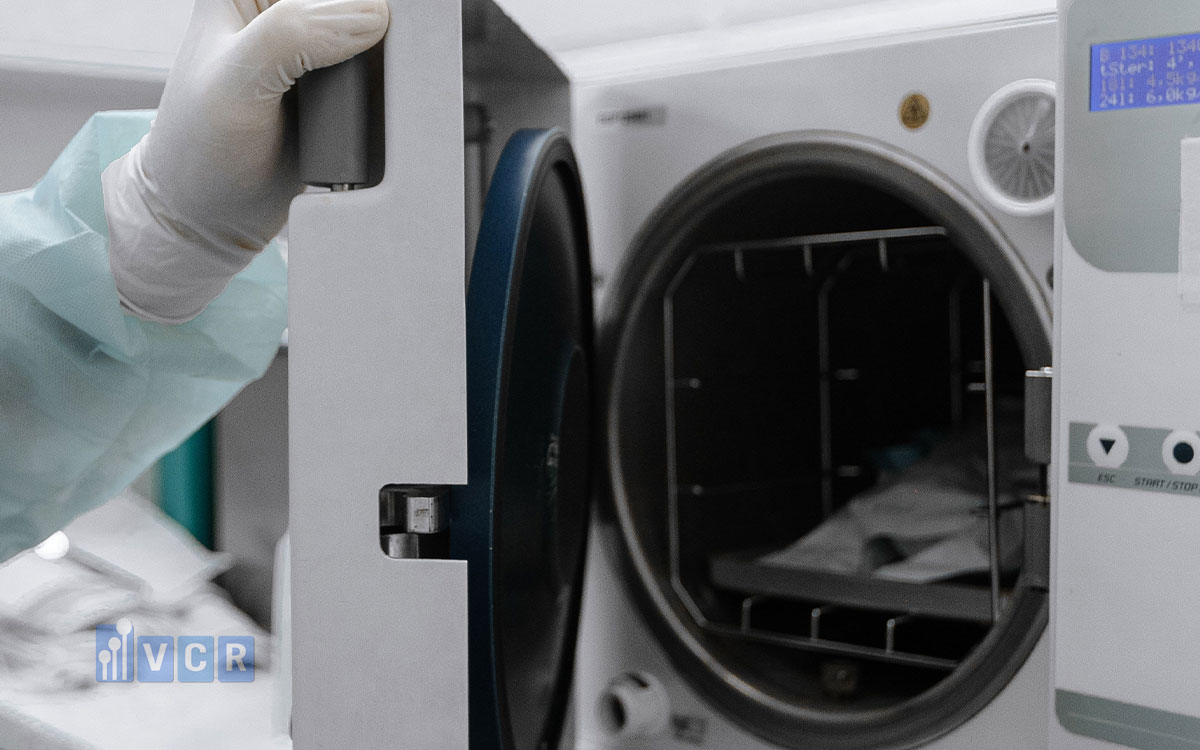

• Thiết kế phòng sạch dược phẩm và điện tử khác nhau lớn nhất ở đâu?

Khác biệt lớn nhất nằm ở rủi ro cần kiểm soát. Dược phẩm tập trung mạnh vào vi sinh, nhiễm chéo, luồng người - vật liệu và bảo vệ sản phẩm. Điện tử tập trung nhiều hơn vào nồng độ hạt rất nhỏ, phóng tĩnh điện và độ ổn định nhiệt độ, độ ẩm. Vì vậy, một số phòng điện tử có mật độ FFU và cấp sạch cao hơn nhưng lại không yêu cầu kiểm soát vi sinh giống dược phẩm.

• Phòng sạch điện tử có phải luôn sạch hơn phòng sạch dược phẩm không?

Không. Một số nhà máy bán dẫn hoặc vi điện tử cần ISO Class rất cao, nhưng nhiều nhà máy lắp ráp điện tử chỉ cần cấp sạch vừa phải. Ngược lại, một số khu vực dược phẩm vô trùng có yêu cầu kiểm soát rất nghiêm ngặt. Cấp sạch phải được xác định từ sản phẩm và quy trình chứ không thể kết luận chỉ dựa trên tên ngành.

• Phòng sạch thực phẩm có bắt buộc đạt ISO 14644 không?

Không phải mọi phòng sạch thực phẩm đều bắt buộc phải được phân loại theo ISO 14644. Trong nhiều trường hợp, doanh nghiệp ưu tiên kiểm soát vi sinh, HACCP, phân vùng vệ sinh và nguy cơ tái nhiễm hơn là theo đuổi một ISO Class rất cao. Tuy nhiên, một số khu vực sản xuất thực phẩm chức năng hoặc đóng gói đặc biệt có thể áp dụng ISO 14644 khi phù hợp với yêu cầu dự án.

• Phòng sạch mỹ phẩm cần cấp sạch ISO bao nhiêu?

Không có một cấp ISO duy nhất áp dụng cho mọi nhà máy mỹ phẩm. Cấp sạch phụ thuộc vào loại sản phẩm, quy trình, nguy cơ vi sinh, yêu cầu GMP và công đoạn sản xuất. Khu cân, khu pha chế và khu chiết rót có thể có yêu cầu khác nhau. Cách tốt nhất là đánh giá rủi ro từng khu vực thay vì mặc định toàn bộ nhà máy phải cùng một cấp sạch.

• Phòng mổ nên thiết kế áp dương hay áp âm?

Trong nhiều trường hợp, phòng mổ được duy trì áp dương so với khu vực xung quanh nhằm giảm nguy cơ không khí từ hành lang đi vào vùng phẫu thuật. Tuy nhiên, cấu hình thực tế phải dựa trên loại phòng mổ và yêu cầu kiểm soát nhiễm khuẩn cụ thể. Không nên áp dụng một con số chênh áp cố định cho mọi dự án y tế.

• Vì sao phòng cách ly bệnh truyền nhiễm thường sử dụng áp âm?

Áp âm giúp không khí từ hành lang đi vào phòng thay vì không khí trong phòng thoát ra ngoài. Điều này hỗ trợ hạn chế phát tán tác nhân lây nhiễm sang các khu vực lân cận. Không khí thải từ phòng cách ly cũng phải được thiết kế và xử lý phù hợp với yêu cầu kiểm soát nhiễm khuẩn.

• Có phải mọi phòng sạch đều cần HEPA Filter?

Không. HEPA Filter rất phổ biến trong phòng sạch nhưng mức độ cần thiết phụ thuộc vào yêu cầu về hạt, vi sinh và cấp sạch. Một số khu vực kiểm soát vệ sinh thực phẩm có thể không cần HEPA Filter cho toàn bộ không gian. Ngược lại, các phòng sạch điện tử, dược phẩm hoặc y tế có yêu cầu cao thường sử dụng HEPA Filter ở cấp cuối.

• Có phải phòng sạch nào cũng cần Air Shower?

Không. Air Shower là một công cụ hỗ trợ kiểm soát bụi trên trang phục nhưng không thay thế quy trình thay đồ, Airlock hay kỷ luật vận hành. Nếu luồng người thấp hoặc rủi ro bụi không lớn, Air Shower có thể không tạo ra lợi ích tương xứng với chi phí. Việc lắp đặt nên dựa trên phân tích thực tế.

• FFU phù hợp với phòng sạch điện tử hay dược phẩm hơn?

FFU được sử dụng rất phổ biến trong ngành điện tử vì dễ tạo mạng lưới cấp khí sạch trên trần và phù hợp với các phòng có mật độ lọc cao. Tuy nhiên, FFU cũng được sử dụng trong dược phẩm, Clean Booth và nhiều ứng dụng khác. Việc lựa chọn FFU hay hệ thống AHU kết hợp HEPA Box phụ thuộc vào kiến trúc HVAC tổng thể.

• Thiết kế phòng sạch nên bắt đầu từ ISO Class hay từ quy trình?

Nên bắt đầu từ sản phẩm, quy trình và rủi ro. ISO Class chỉ là kết quả của một yêu cầu kiểm soát nhất định. Nếu bắt đầu bằng một cấp sạch được chọn tùy ý, hệ thống có thể bị thiết kế quá mức hoặc thiếu kiểm soát ở những điểm thực sự quan trọng. Phân tích rủi ro trước sẽ giúp xác định đúng cấp sạch, chênh áp, HVAC và thiết bị.

Kết luận

Thiết kế phòng sạch dược phẩm, điện tử, thực phẩm, y tế và mỹ phẩm không khác nhau chỉ ở con số ISO Class. Sự khác biệt thực sự nằm ở đối tượng cần bảo vệ, nguồn ô nhiễm, nguy cơ nhiễm chéo, yêu cầu vi sinh, phóng tĩnh điện, hướng luồng khí và mục tiêu chênh áp.

Dược phẩm cần kiểm soát sản phẩm, vi sinh và nhiễm chéo. Điện tử tập trung vào hạt siêu nhỏ và phóng tĩnh điện. Thực phẩm chú trọng vi sinh và nguy cơ tái nhiễm. Y tế phải cân bằng giữa bảo vệ bệnh nhân và kiểm soát lây nhiễm. Mỹ phẩm cần tối ưu giữa GMP, chất lượng và chi phí.

Do đó, một dự án phòng sạch hiệu quả không nên bắt đầu bằng câu hỏi “lắp bao nhiêu HEPA Filter?” mà nên bắt đầu bằng câu hỏi “rủi ro nào cần kiểm soát?”. Khi mục tiêu thiết kế đã rõ, việc lựa chọn FFU, HEPA Box, Pass Box, Air Shower, Interlock, đồng hồ chênh áp hay các thiết bị khác mới thực sự có ý nghĩa.
