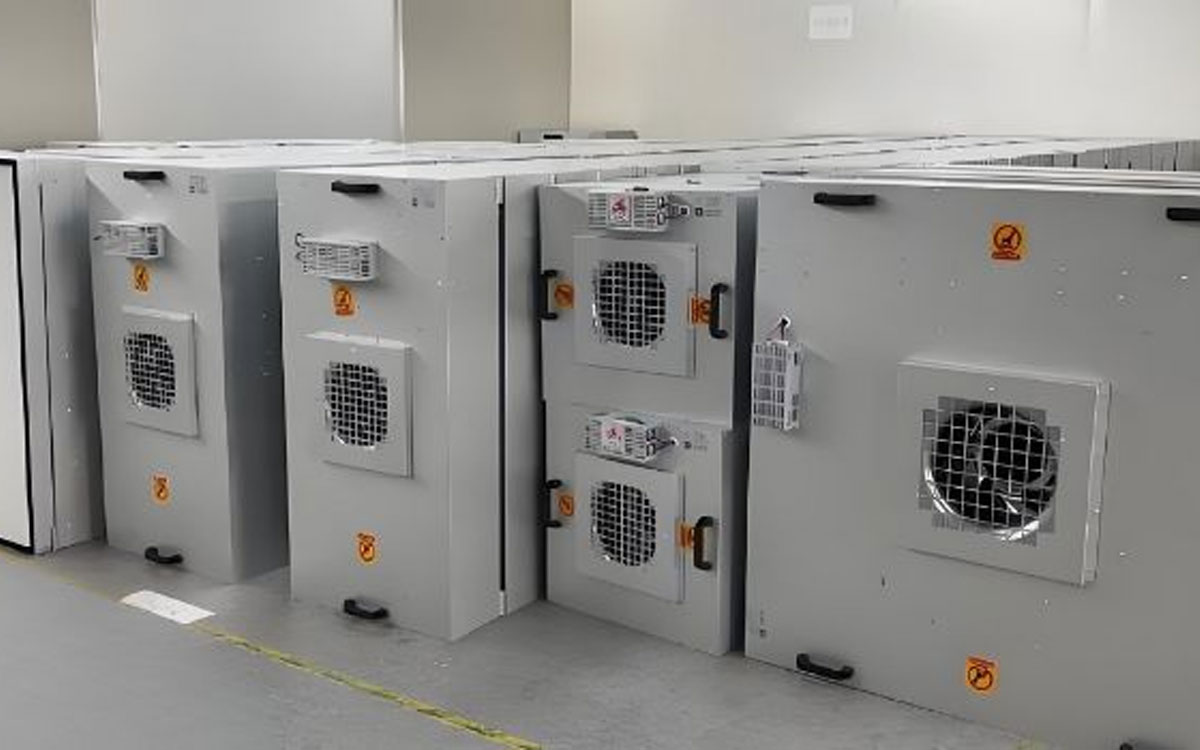

Bố trí FFU trong phòng sạch và bài toán tiết kiệm năng lượng

Tuy nhiên, không phải cứ lắp đặt nhiều FFU là phòng sạch hoạt động tốt hơn. Số lượng thiết bị, vị trí lắp đặt, tốc độ quạt, hướng hồi khí và phương thức điều khiển đều cần được tính toán đồng bộ. Bài toán quan trọng không phải là lắp bao nhiêu FFU, mà là sử dụng lượng không khí sạch cần thiết, tại đúng vị trí và với mức năng lượng hợp lý nhất.

Bài viết dưới đây của VCR sẽ phân tích nguyên tắc Bố trí FFU trong phòng sạch và bài toán tiết kiệm năng lượng, từ hướng dẫn phương pháp tính toán số lượng thiết bị, so sánh các phương án thiết kế và giới thiệu những giải pháp giúp tối ưu điện năng trong suốt vòng đời công trình.

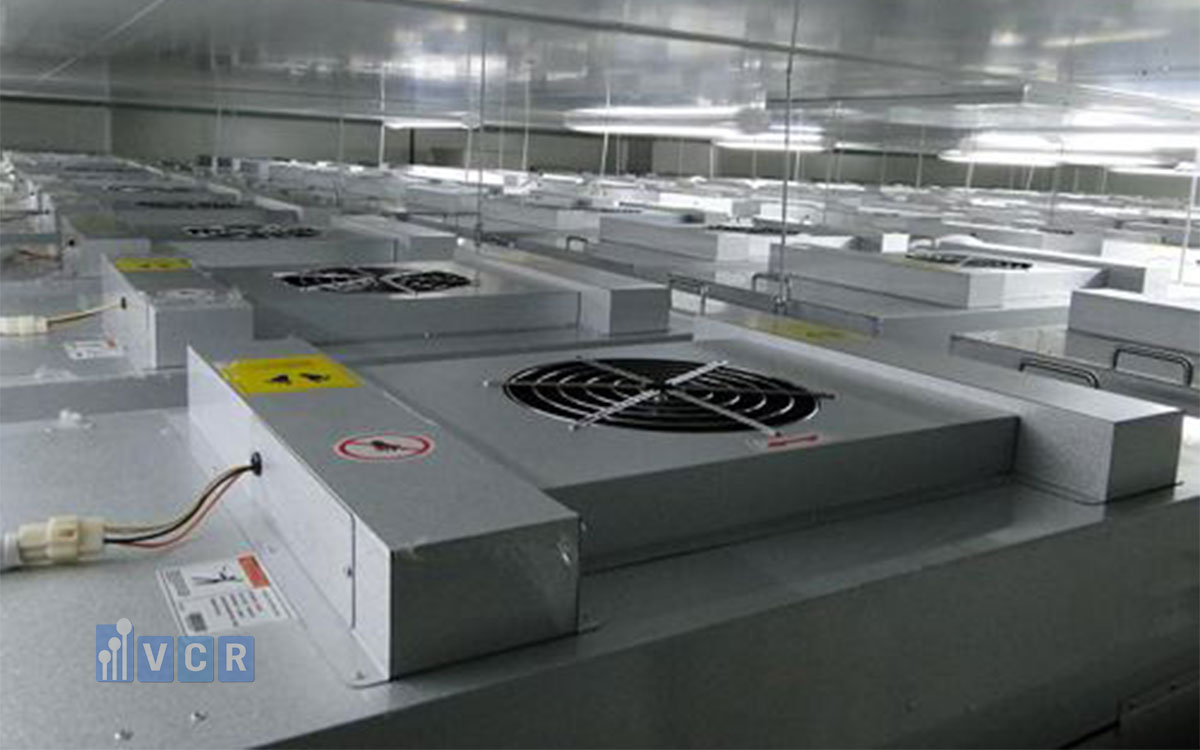

Vì sao cách bố trí FFU ảnh hưởng trực tiếp đến mức tiêu thụ năng lượng?

Trong phòng sạch, không khí cần được cung cấp liên tục hoặc theo chế độ vận hành đã được xác nhận để kiểm soát nồng độ hạt bụi. Khi số lượng FFU tăng lên, tổng lưu lượng cấp khí và công suất điện của hệ thống có thể tăng theo. Tuy nhiên, mối quan hệ này không hoàn toàn tuyến tính vì mỗi FFU có thể hoạt động ở tốc độ và hiệu suất khác nhau. Một hệ thống nhiều FFU chạy ở tốc độ thấp đôi khi tiết kiệm điện hơn hệ thống ít FFU chạy gần công suất cực đại.

Vị trí bố trí FFU cũng quyết định cách không khí di chuyển trong phòng. Khi không khí sạch được cấp đúng nơi phát sinh nguy cơ nhiễm bẩn, các hạt bụi có thể được loại bỏ hiệu quả hơn. Ngược lại, nếu FFU phân bố không hợp lý, dòng khí có thể đi vòng qua thiết bị, tạo vùng khí tù đọng hoặc gây xoáy. Khi đó, dù lưu lượng tổng thể lớn, khả năng kiểm soát bụi tại khu vực quan trọng vẫn có thể không đạt yêu cầu.

Một yếu tố khác là sự phối hợp giữa cấp khí và hồi khí. Không khí sạch đi từ FFU xuống phòng cần có đường hồi phù hợp để tiếp tục được tuần hoàn hoặc xử lý. Nếu cửa hồi khí đặt tại vị trí bất lợi, dòng khí có thể bị cản trở hoặc tạo đường đi không mong muốn. Người thiết kế có thể phải tăng tốc độ quạt để bù đắp, khiến năng lượng tiêu thụ tăng trong khi hiệu quả kiểm soát nhiễm bẩn không cải thiện tương ứng.

Điện năng của FFU còn liên quan đến tổn thất áp suất qua bộ lọc. Khi bụi tích tụ, sức cản của bộ lọc có thể tăng, khiến quạt cần tạo áp suất cao hơn để duy trì lưu lượng. Đối với thiết bị điều khiển lưu lượng không đổi, công suất điện có thể tăng theo mức tải lọc. Vì vậy, lựa chọn bộ lọc, khả năng theo dõi chênh áp và kế hoạch bảo trì đều có ảnh hưởng đến hiệu quả năng lượng.

Bên cạnh điện trực tiếp của FFU, nhiệt phát sinh từ động cơ còn có thể trở thành tải nhiệt bổ sung cho phòng sạch. Khi phòng cần duy trì nhiệt độ ổn định, hệ thống điều hòa phải loại bỏ phần nhiệt này. Do đó, đánh giá năng lượng không nên chỉ tính số điện trên FFU mà cần xem xét tác động đến toàn bộ hệ thống HVAC, bao gồm làm mát, cấp khí tươi, hút thải và duy trì chênh áp.

Nguyên tắc bố trí FFU trong thiết kế phòng sạch

Nguyên tắc đầu tiên khi bố trí FFU là xác định rõ yêu cầu độ sạch của công trình. Phòng sạch ISO 5, ISO 6, ISO 7 và ISO 8 có giới hạn nồng độ hạt bụi khác nhau theo ISO 14644-1. Tuy nhiên, cấp độ ISO không trực tiếp quy định một số lượng FFU cố định cho mỗi mét vuông. Người thiết kế phải đánh giá thêm nguồn phát sinh bụi, lưu lượng cần thiết, chế độ hoạt động, yêu cầu nhiệt độ, độ ẩm và các điều kiện công nghệ liên quan.

Tiếp theo cần xác định vị trí các nguồn phát sinh hạt bụi. Con người thường tạo ra hạt từ da, tóc và quần áo. Máy móc có thể phát sinh bụi do chuyển động cơ học, ma sát hoặc quá trình xử lý vật liệu. Việc mở bao bì, vận chuyển nguyên liệu và thao tác sản xuất cũng có thể làm tăng lượng hạt trong không khí. Khi biết nguồn ô nhiễm nằm ở đâu, người thiết kế có thể quyết định vị trí FFU phù hợp hơn.

Xem thêm: Ảnh hưởng của thao tác con người đến luồng khí trong phòng sạch

Một nguyên tắc quan trọng là ưu tiên bảo vệ khu vực có yêu cầu sạch cao nhất. Trong dây chuyền sản xuất điện tử, một số công đoạn có thể nhạy cảm với hạt bụi hơn những công đoạn khác. Thay vì nâng cấp toàn bộ không gian lên cùng mức độ sạch rất cao, có thể sử dụng FFU tập trung tại vùng thao tác quan trọng. Cách tiếp cận này cần được chứng minh bằng thiết kế dòng khí và kết quả đo kiểm thực tế.

Hướng di chuyển của không khí sạch là yếu tố quyết định chất lượng bố trí FFU. Không khí cần được tổ chức để hạn chế đưa hạt bụi từ vùng có nguy cơ nhiễm bẩn cao đến vùng cần bảo vệ. Trong một số ứng dụng, dòng khí một chiều từ trần xuống dưới có thể giúp vận chuyển hạt ra khỏi khu vực thao tác. Tuy nhiên, dòng khí một chiều chỉ duy trì tốt khi hình dạng phòng, vật cản, thiết bị và đường hồi khí được thiết kế phù hợp.

Chiều cao trần là thông số không thể bỏ qua. Khi trần quá cao, dòng khí từ FFU có thể bị ảnh hưởng nhiều hơn bởi các dòng đối lưu nhiệt, chuyển động của người và thiết bị. Nếu trần quá thấp, việc bố trí máy móc, hệ thống chiếu sáng và các thiết bị kỹ thuật có thể trở nên khó khăn. Người thiết kế cần đánh giá vận tốc và đặc tính dòng khí ở độ cao làm việc, thay vì chỉ dựa vào vận tốc đo ngay dưới bề mặt lọc.

Vị trí hồi khí phải được xem xét cùng lúc với vị trí cấp khí. Đối với phương án cấp khí từ trần xuống, cửa hồi khí tại chân tường hoặc hệ thống sàn hồi khí có thể tạo đường lưu thông thuận lợi trong những điều kiện phù hợp. Tuy nhiên, lựa chọn nào tốt hơn còn phụ thuộc vào bố trí máy móc, áp suất phòng, đường di chuyển của người và khả năng tổ chức không gian kỹ thuật.

Ngoài hiệu quả làm sạch, phương án bố trí cần bảo đảm khả năng bảo trì. FFU phải có đủ không gian để kiểm tra động cơ, bộ điều khiển và thay thế bộ lọc theo thiết kế của nhà sản xuất. Nếu một thiết bị nằm tại vị trí khó tiếp cận, chi phí bảo trì có thể tăng và thời gian ngừng sản xuất có thể kéo dài. Vì vậy, bố trí FFU là bài toán kết hợp giữa kỹ thuật không khí, kiến trúc, vận hành và khả năng mở rộng.

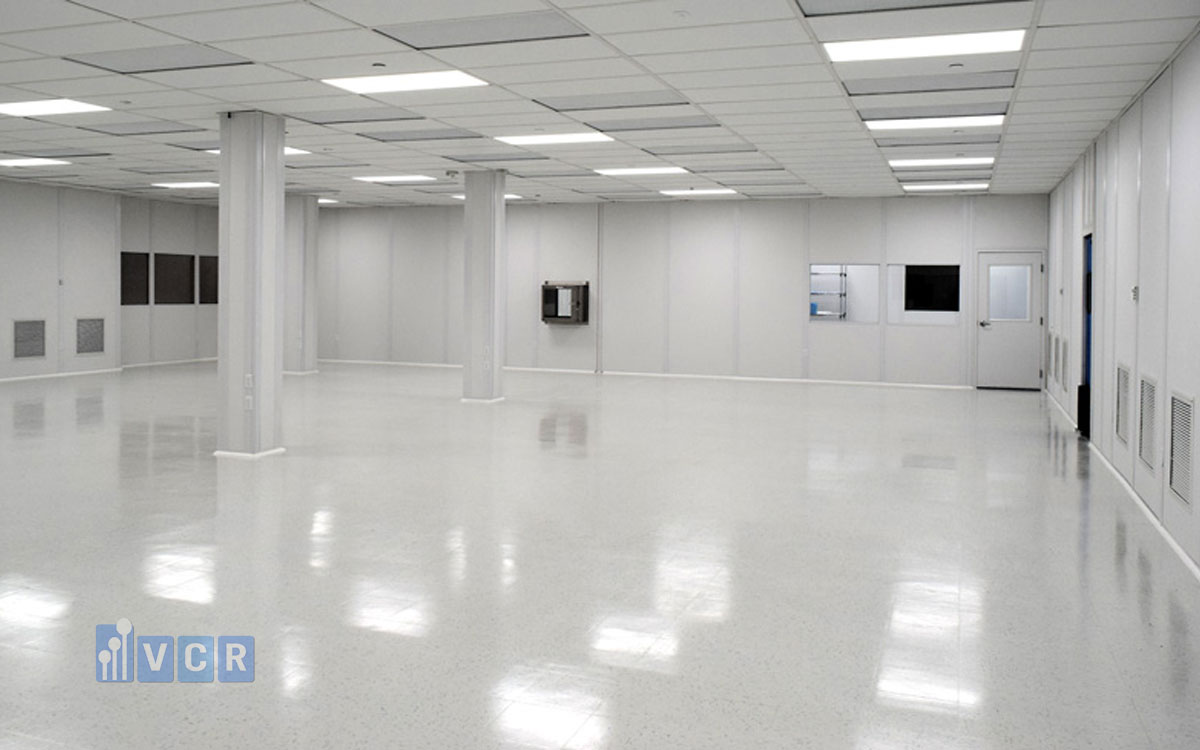

Các phương án bố trí FFU phổ biến trong phòng sạch

Một phương án thường gặp là bố trí FFU phân bố đều trên trần. Các thiết bị được sắp xếp theo mạng lưới tương đối đồng đều để cung cấp không khí sạch cho nhiều vị trí trong phòng. Cách bố trí này có thể phù hợp với những khu vực có yêu cầu kiểm soát hạt tương đối đồng nhất. Ưu điểm là thuận tiện cho tổ chức hệ thống trần và điều khiển theo nhóm, nhưng không có nghĩa tất cả FFU đều phải hoạt động cùng một tốc độ.

Phương án thứ hai là bố trí FFU tập trung tại khu vực quan trọng. Ví dụ, trong một phòng lắp ráp linh kiện điện tử, vùng đặt sản phẩm nhạy cảm có thể cần mức bảo vệ cao hơn khu vực vận chuyển vật liệu. Các FFU được bố trí tập trung phía trên công đoạn quan trọng, trong khi các khu vực xung quanh sử dụng giải pháp cấp khí phù hợp với yêu cầu riêng. Đây là hướng thiết kế có tiềm năng tiết kiệm năng lượng nếu điều kiện quá trình cho phép phân vùng sạch.

Một phương án khác là bố trí FFU theo từng cụm dây chuyền. Mỗi nhóm FFU phục vụ một khu vực sản xuất hoặc một nhóm thiết bị nhất định. Cách bố trí này tạo điều kiện cho điều khiển độc lập, bảo trì theo vùng và điều chỉnh lưu lượng khi hoạt động sản xuất thay đổi. Tuy nhiên, ranh giới giữa các vùng cần được đánh giá kỹ để tránh xuất hiện dòng khí ngang hoặc vùng ảnh hưởng lẫn nhau giữa các cụm thiết bị.

Bố trí FFU kết hợp hồi khí qua sàn nâng được sử dụng trong một số phòng sạch công nghệ cao, đặc biệt khi cần tổ chức dòng khí từ trên xuống dưới với mật độ lớn. Không khí từ trần đi qua vùng sản xuất và trở về hệ thống thông qua các lỗ hoặc tấm sàn hồi khí. Ưu điểm là có thể hình thành đường lưu thông khí tương đối trực tiếp. Hạn chế là cần không gian kỹ thuật dưới sàn, kết cấu phù hợp và chi phí đầu tư cao hơn.

Trong những công trình không sử dụng sàn nâng, phương án hồi khí tại chân tường là một lựa chọn đáng xem xét. FFU cấp khí từ trần xuống, trong khi không khí hồi qua các cửa được bố trí tại vị trí thích hợp trên tường. Cách này có thể tiết kiệm không gian kỹ thuật dưới sàn, nhưng cần đánh giá sự phân bố dòng khí tại các góc phòng và phía sau máy móc. Những khu vực bị che khuất có thể cần giải pháp điều chỉnh thiết kế.

Bố trí FFU trong buồng sạch cục bộ có thể phù hợp khi chỉ một công đoạn cần mức bảo vệ cao. Phương án cần được đánh giá theo đặc tính quá trình, chênh áp, mức độ bao che và dòng khí thực tế. Việc lựa chọn phải xuất phát từ nguy cơ tại sản phẩm, thay vì chỉ dựa vào khả năng thu hẹp diện tích xử lý.

Không tồn tại một phương án bố trí FFU tốt nhất cho tất cả công trình. Lựa chọn phù hợp phải xuất phát từ mục tiêu kiểm soát nhiễm bẩn và được kiểm chứng qua thiết kế, thử nghiệm và hoạt động vận hành thực tế.

Cách tính toán số lượng FFU và mật độ bố trí trên trần phòng sạch

Tính toán số lượng FFU là một trong những bước quan trọng nhất của quá trình thiết kế. Nếu số lượng quá ít, lưu lượng hoặc phân phối khí có thể không đáp ứng nhu cầu. Nếu số lượng quá nhiều, chi phí đầu tư và bảo trì tăng, đồng thời hệ thống có nguy cơ tiêu thụ điện không cần thiết. Tuy nhiên, mục tiêu không đơn thuần là tìm ra số lượng FFU nhỏ nhất, mà là lựa chọn cấu hình có hiệu quả kỹ thuật và kinh tế phù hợp.

Tìm hiểu: Xác định số lượng FFU cho phòng sạch

Với phòng sạch sử dụng dòng khí không một chiều, có thể tính sơ bộ lưu lượng tuần hoàn theo số lần trao đổi thể tích không khí trong một giờ, ký hiệu ACH. Chỉ số này không đồng nghĩa toàn bộ không khí trong phòng được thay thế hoàn toàn sau mỗi chu kỳ.

Công thức:

Q = ACH × V

Trong đó: Q là tổng lưu lượng không khí, đơn vị m³/h. ACH là số lần trao đổi thể tích không khí trong một giờ. V là thể tích phòng sạch, đơn vị m³.

Ví dụ, một phòng sạch có diện tích 100 m², chiều cao 3 m sẽ có thể tích 300 m³. Giả sử kỹ sư lựa chọn ACH thiết kế sơ bộ bằng 40 lần/giờ theo đánh giá tải hạt và yêu cầu vận hành, tổng lưu lượng tuần hoàn được tính như sau:

Q = 40 × 300 = 12.000 m³/h

Kết quả này là lưu lượng tham khảo để tiếp tục thiết kế, không phải giá trị ACH bắt buộc do ISO 14644-1 quy định cho một cấp độ sạch cụ thể.

Sau khi xác định tổng lưu lượng, cần xem xét lưu lượng thực tế của mỗi FFU. Giả sử một FFU có khả năng cung cấp 1.000 m³/h tại áp suất cản và chế độ vận hành được lựa chọn, số lượng thiết bị sơ bộ là:

N = 12.000 / 1.000 = 12 FFU

Kết quả cho thấy có thể bắt đầu thiết kế với 12 FFU. Tuy nhiên, kỹ sư vẫn cần kiểm tra vị trí bố trí, đường hồi khí, tải nhiệt, mức ồn, dự phòng công suất và những yêu cầu của quá trình sản xuất. Nếu FFU chỉ đạt 1.000 m³/h tại điều kiện thử nghiệm khác với công trình, phép tính phải được điều chỉnh bằng thông số kỹ thuật thực tế.

Tỷ lệ diện tích trần được FFU bao phủ được tính bằng tổng diện tích mặt lọc hoặc diện tích chiếm chỗ của FFU chia cho diện tích trần, tùy quy ước thiết kế. Khi so sánh, cần thống nhất cách tính và phân biệt diện tích mặt lọc hiệu dụng với kích thước ngoài của thiết bị.

Ví dụ, giả sử 12 FFU có diện tích mặt lọc hiệu dụng 0,6 m² mỗi thiết bị, tổng diện tích lọc là 7,2 m². Với phòng rộng 100 m², tỷ lệ diện tích lọc tương đương 7,2%. Con số này chỉ phản ánh diện tích, chưa cho biết chất lượng phân phối không khí. Hai hệ thống có cùng tỷ lệ bao phủ vẫn có thể cho hiệu quả rất khác nhau nếu vị trí FFU, vận tốc gió hoặc hình dạng phòng khác nhau.

Đối với khu vực cần dòng khí một chiều, cách tính dựa trên ACH thường không đủ để thiết kế. Người thiết kế phải xem xét vận tốc và độ đồng đều của dòng khí, diện tích vùng cần bảo vệ, các vật cản, dòng khí hồi và điều kiện làm việc thực tế. Sau bước tính toán, phương án cần được kiểm tra bằng đo lưu lượng, quan sát dòng khí và đo nồng độ hạt theo quy trình thích hợp.

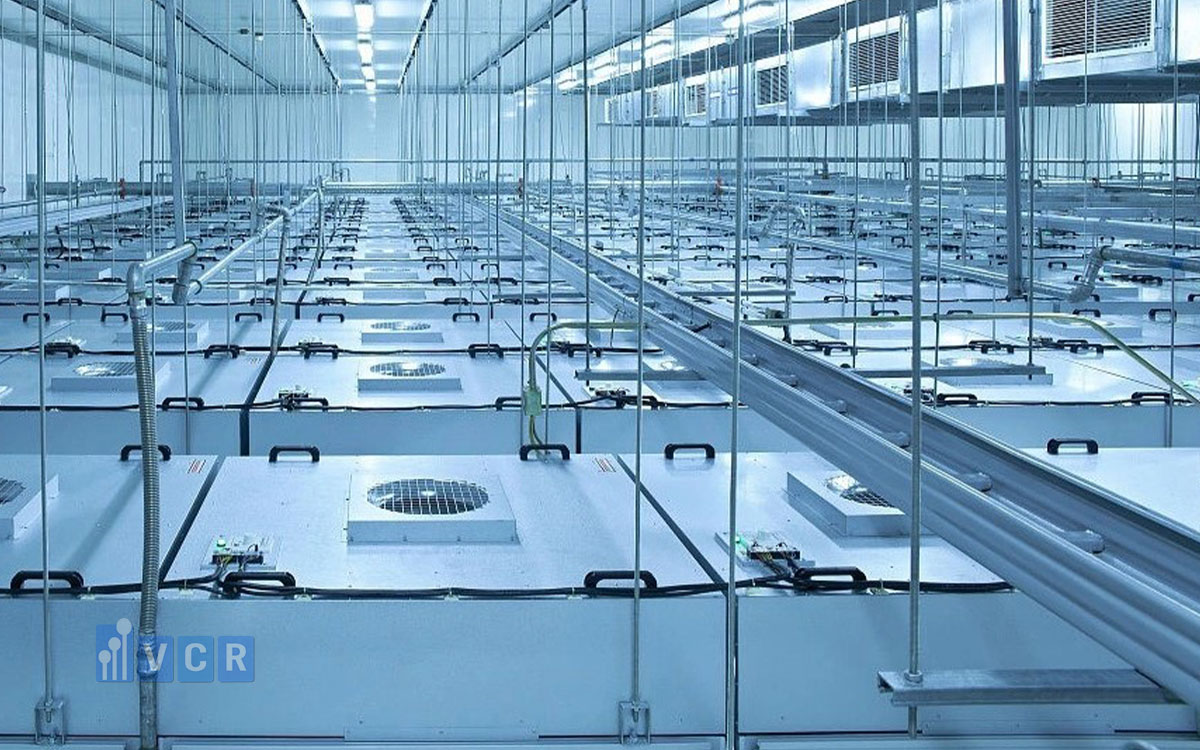

Bố trí FFU theo cấp độ sạch ISO 5, ISO 6, ISO 7 và ISO 8

ISO 14644-1 phân loại độ sạch của không khí theo nồng độ hạt bụi ở những kích thước xác định. Cấp ISO càng thấp thì giới hạn nồng độ hạt cho phép càng nghiêm ngặt. Điều này thường dẫn đến yêu cầu cao hơn đối với thiết kế và kiểm soát luồng khí. Tuy nhiên, tiêu chuẩn không quy định mọi phòng ISO 5 phải sử dụng cùng mật độ FFU hoặc mọi phòng ISO 7 phải có cùng số lần trao đổi khí.

Trong phòng sạch ISO 5, nguy cơ nhiễm bẩn từ dòng khí, con người và thiết bị cần được kiểm soát chặt chẽ. Một số ứng dụng sử dụng dòng khí một chiều để đưa không khí đã lọc đi qua vùng làm việc theo hướng được xác định. FFU có thể được bố trí thành cụm hoặc thành mảng liên tục phía trên khu vực quan trọng. Mật độ thiết bị phụ thuộc diện tích bảo vệ, yêu cầu vận tốc, mức độ đồng đều và hình dạng vật cản.

Đối với ISO 6, phương án bố trí có thể linh hoạt hơn tùy hoạt động sản xuất. Trong một số phòng điện tử, FFU được bố trí trên trần với mật độ thích hợp để duy trì lưu lượng tuần hoàn. Một số khu vực nhạy cảm hơn có thể sử dụng các cụm FFU bổ sung. Mục tiêu là bảo đảm độ sạch tại trạng thái đã chỉ định, đồng thời tránh cấp khí quá mức tại những vị trí không cần thiết.

Phòng sạch ISO 7 thường được ứng dụng trong nhiều hoạt động sản xuất và hỗ trợ công nghệ. Tùy yêu cầu, hệ thống có thể sử dụng FFU, cấp khí lọc đầu cuối hoặc kết hợp nhiều giải pháp. Khi sử dụng FFU, việc phân bố lưu lượng hợp lý và kiểm soát nguồn phát sinh bụi có thể tạo điều kiện để giảm điện năng. Tuy nhiên, mọi điều chỉnh lưu lượng đều phải dựa trên kết quả đo kiểm và giới hạn vận hành đã được xác nhận.

Đối với ISO 8, yêu cầu về nồng độ hạt thường ít nghiêm ngặt hơn ISO 5-7. Vì vậy, không phải dự án nào cũng cần sử dụng FFU. Một hệ thống AHU kết hợp bộ lọc đầu cuối có thể là lựa chọn thích hợp nếu đáp ứng yêu cầu công nghệ, áp suất và chất lượng không khí. FFU vẫn có thể được sử dụng khi cần tính mô-đun, khả năng mở rộng hoặc kiểm soát riêng những khu vực nhất định.

Đối với phòng sạch dược phẩm vô trùng, cần lưu ý cấp độ ISO không thay thế trực tiếp cho toàn bộ yêu cầu phân cấp môi trường và kiểm soát nhiễm theo GMP. Việc lựa chọn FFU phải phù hợp với chiến lược kiểm soát nhiễm bẩn, yêu cầu bảo vệ sản phẩm và các quy định chuyên ngành áp dụng.

Những yếu tố quyết định mức tiêu thụ điện của hệ thống FFU

Điện năng tiêu thụ của hệ thống FFU phụ thuộc trước tiên vào số lượng thiết bị và công suất thực tế tại điểm vận hành. Công suất ghi trên nhãn thiết bị có thể là công suất định mức hoặc công suất tối đa, không nhất thiết phản ánh mức điện tiêu thụ liên tục trong công trình. Khi so sánh sản phẩm, cần yêu cầu thông số công suất tại cùng lưu lượng, áp suất cản và điều kiện thử nghiệm.

Đánh giá động cơ AC và EC cần dựa trên công suất thực tế tại lưu lượng, áp suất cản và chế độ vận hành yêu cầu. Động cơ EC có thể có lợi thế về hiệu suất và điều chỉnh tốc độ, nhưng mức tiết kiệm còn phụ thuộc quạt, bộ điều khiển và đặc tính hệ thống, không chỉ tên công nghệ.

Tốc độ quạt là yếu tố quan trọng tiếp theo. Theo các định luật tương đồng của quạt, trong những điều kiện gần tương đồng, lưu lượng có xu hướng thay đổi theo tốc độ quay, còn công suất cơ học có thể thay đổi gần với lũy thừa bậc ba của tốc độ. Điều này cho thấy điều chỉnh tốc độ có tiềm năng tiết kiệm năng lượng lớn. Tuy nhiên, công suất điện thực tế còn chịu ảnh hưởng của hiệu suất động cơ, điều khiển và đặc tính hệ thống.

Bộ lọc cũng là một nguồn tạo sức cản. Khi lưu lượng đi qua HEPA hoặc ULPA, quạt phải tạo chênh lệch áp suất đủ để thắng sức cản của vật liệu lọc và những bộ phận liên quan. Bộ lọc có tổn thất áp suất thấp hơn có thể góp phần giảm năng lượng, nhưng phải đồng thời đáp ứng hiệu suất giữ hạt, độ kín, độ bền và yêu cầu lắp đặt.

Cuối cùng, số giờ vận hành quyết định tổng điện năng tiêu thụ. Một FFU công suất 100 W hoạt động liên tục 24 giờ sẽ tiêu thụ 2,4 kWh mỗi ngày. Trong một năm 365 ngày, điện năng tương đương 876 kWh. Nếu phòng sạch có hàng chục hoặc hàng trăm FFU, ngay cả chênh lệch công suất nhỏ trên mỗi thiết bị cũng có thể tạo ra khác biệt đáng kể về chi phí vận hành dài hạn.

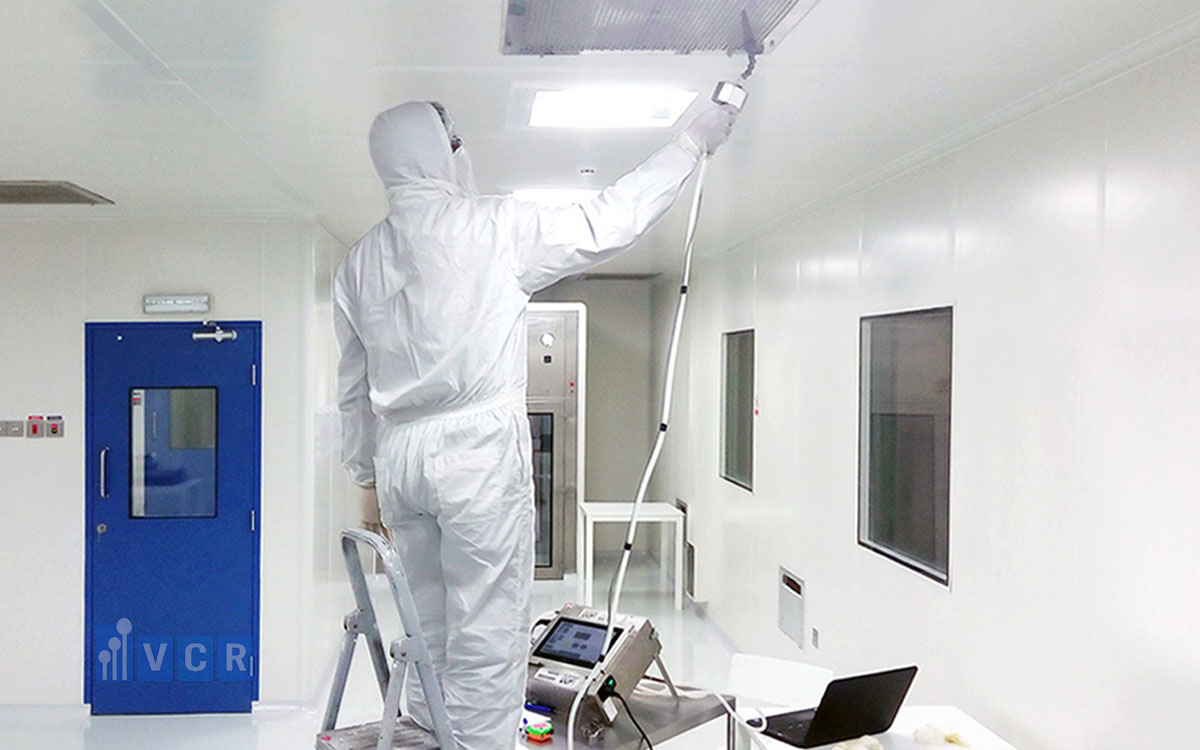

Các giải pháp tối ưu bố trí FFU nhằm tiết kiệm năng lượng

Giải pháp đầu tiên là xác định đúng nhu cầu không khí sạch. Thay vì lựa chọn số lượng FFU theo kinh nghiệm hoặc sao chép một công trình khác, kỹ sư cần đánh giá tải phát sinh bụi, số lượng người, thiết bị, quy trình và chế độ vận hành. Những dữ liệu này giúp xác định lưu lượng cần thiết, từ đó lựa chọn số lượng và vị trí FFU phù hợp hơn.

Phân vùng sạch là một phương pháp có tiềm năng tiết kiệm năng lượng. Trong cùng một nhà máy, không phải mọi khu vực đều có yêu cầu kiểm soát nhiễm bẩn giống nhau. Những công đoạn nhạy cảm có thể cần mức bảo vệ cao, trong khi khu vực phụ trợ có thể sử dụng phương án cấp khí khác. Khi tổ chức các vùng sạch đúng cách, tổng lưu lượng tuần hoàn có thể được tối ưu mà không làm suy giảm yêu cầu của khu vực quan trọng.

Lựa chọn FFU sử dụng động cơ hiệu suất cao cũng là một hướng cải thiện. Động cơ EC với bộ điều khiển phù hợp có thể cho phép thay đổi tốc độ linh hoạt, đặc biệt trong những hệ thống có nhiều chế độ hoạt động. Tuy nhiên, việc đánh giá nên dựa trên công suất điện thực tế tại các điểm lưu lượng yêu cầu, thay vì chỉ so sánh công suất danh định hoặc thông số quảng cáo.

Điều khiển theo nhóm FFU giúp hệ thống thích ứng tốt hơn với quá trình sản xuất. Ví dụ, một khu vực có thể hoạt động nhiều ca, trong khi khu vực khác chỉ hoạt động ban ngày. Nếu yêu cầu kiểm soát nhiễm bẩn cho phép, các nhóm FFU có thể sử dụng chế độ vận hành khác nhau. Điều kiện bắt buộc là hệ thống phải duy trì độ sạch, chênh áp, nhiệt độ và những tiêu chí quan trọng trong giới hạn đã được xác nhận.

Một giải pháp được quan tâm là giảm lưu lượng ngoài giờ sản xuất. Khi lượng người và hoạt động tạo bụi giảm, nhu cầu tuần hoàn khí có thể thay đổi. Tuy nhiên, không phải phòng sạch nào cũng được phép tự động giảm tốc độ quạt. Đặc biệt trong sản xuất dược phẩm hoặc quy trình nhạy cảm, cần đánh giá rủi ro, chứng minh điều kiện phục hồi và kiểm tra khả năng duy trì trạng thái sạch trước khi áp dụng.

Đường hồi khí cần được tối ưu để giảm những tổn thất không cần thiết. Cửa hồi khí quá nhỏ, vị trí hồi khí không phù hợp hoặc đường hồi bị cản trở có thể ảnh hưởng đến phân phối khí và hiệu suất hệ thống. Một thiết kế tốt cần hình thành đường lưu thông hợp lý từ FFU qua vùng cần bảo vệ đến cửa hồi, đồng thời tránh những dòng khí làm tăng nguy cơ phát tán hạt.

Bộ lọc HEPA/ULPA cần được lựa chọn theo cả hiệu suất lọc và đặc tính tổn thất áp suất. Khi hai phương án lọc đáp ứng cùng yêu cầu kỹ thuật, bộ lọc có sức cản thấp hơn tại lưu lượng thiết kế có thể góp phần giảm tải cho quạt. Tuy nhiên, cũng cần xem xét khả năng giữ bụi, tuổi thọ sử dụng và đặc tính tăng chênh áp theo thời gian.

Trong dự án lớn, BMS hoặc hệ thống giám sát chuyên dụng có thể hỗ trợ theo dõi tốc độ quạt, trạng thái thiết bị, điện năng và các thông số môi trường. Dữ liệu cần được sử dụng để phát hiện bất thường và đánh giá chế độ vận hành phù hợp với nhu cầu đã được xác nhận.

Mô phỏng động lực học chất lưu hỗ trợ đánh giá ảnh hưởng của vị trí FFU, cửa hồi khí và vật cản trước khi lắp đặt. Kết quả phụ thuộc dữ liệu đầu vào và cần được kiểm chứng bằng phép đo thực tế; mô phỏng không thay thế bước xác nhận hiệu năng sau thi công.

Điểm quan trọng nhất là tiết kiệm năng lượng phải đi sau yêu cầu kiểm soát nhiễm bẩn. Không nên giảm tốc độ FFU chỉ vì quan sát thấy điện năng giảm. Một phương án tối ưu cần chứng minh được hiệu quả vận hành trong cả trạng thái bình thường, trạng thái tải cao và những điều kiện bất lợi có thể xảy ra.

So sánh hiệu quả năng lượng giữa các phương án bố trí FFU

Đánh giá hiệu quả năng lượng của FFU không nên chỉ dựa trên công suất điện của từng thiết bị. Một hệ thống sử dụng FFU công suất thấp nhưng cần số lượng lớn có thể tiêu thụ nhiều điện hơn hệ thống sử dụng thiết bị hiệu suất cao với số lượng hợp lý. Ngược lại, một hệ thống có nhiều FFU vận hành ở điểm hiệu suất tốt có thể hiệu quả hơn phương án ít FFU nhưng phải chạy tốc độ cao.

Phương án bố trí FFU phủ đều trần có thể phù hợp khi cần kiểm soát tương đối đồng nhất trên diện tích rộng. Tuy nhiên, nếu chỉ một phần phòng có yêu cầu rất cao, việc cấp khí đồng đều với lưu lượng lớn có thể gây lãng phí. Phương án bố trí theo vùng có thể giảm nhu cầu không khí sạch cho những khu vực ít nhạy cảm hơn, nhưng phải kiểm chứng ảnh hưởng đến luồng khí và độ sạch.

Khả năng điều khiển tốc độ cũng tạo ra khác biệt. FFU chạy tốc độ cố định thường đơn giản về vận hành, trong khi FFU có điều khiển linh hoạt cho phép thiết lập các chế độ phù hợp hơn với nhu cầu thực tế. Lợi ích phụ thuộc thời lượng sử dụng từng chế độ và mức công suất đo được.

Chi phí vòng đời bao gồm chi phí mua thiết bị, lắp đặt, điện năng, bảo trì, thay lọc và những khoản vận hành liên quan trong suốt thời gian sử dụng.

Chi phí vòng đời = Chi phí đầu tư + Chi phí năng lượng + Chi phí bảo trì và thay thế + Các chi phí vận hành liên quan.

Khi sử dụng chi phí vòng đời để so sánh chính thức, cần xác định thời gian đánh giá và quy đổi các khoản chi phí tương lai về giá trị hiện tại nếu phù hợp. Phương án có giá mua thấp nhất chưa chắc có chi phí vòng đời thấp nhất.

Ví dụ thực tế: Tính toán bố trí FFU và điện năng cho phòng sạch 100 m²

Để hiểu rõ hơn mối quan hệ giữa bố trí FFU và tiết kiệm năng lượng, hãy xem xét một phòng sạch giả định có diện tích 100 m², chiều cao 3 m và thể tích 300 m³. Phòng được giả định có tải hạt phù hợp để bắt đầu tính toán sơ bộ với 40 lần trao đổi thể tích không khí mỗi giờ. Đây chỉ là giá trị minh họa, không phải yêu cầu mặc định cho bất kỳ cấp ISO nào.

Tổng lưu lượng tuần hoàn thiết kế là:

Q = 300 × 40 = 12.000 m³/h

Giả sử lựa chọn loại FFU có khả năng cung cấp 1.000 m³/h tại điều kiện làm việc thiết kế. Số lượng FFU sơ bộ cần thiết là:

N = 12.000 / 1.000 = 12 thiết bị.

Các FFU được phân bố thành những cụm phù hợp trên trần. Việc sắp xếp phải bảo đảm những vị trí sản xuất quan trọng nhận được luồng không khí sạch và các vùng xung quanh không xuất hiện hiện tượng phân phối khí bất lợi. Sau khi bố trí, kỹ sư cần kiểm tra lưu lượng tổng, hướng dòng khí và khả năng đáp ứng điều kiện sạch.

Giả sử công suất điện thực tế của mỗi FFU là 120 W tại lưu lượng thiết kế. Tổng công suất điện của hệ thống là:

P = 12 × 120 = 1.440 W = 1,44 kW.

Nếu hệ thống hoạt động liên tục 24 giờ mỗi ngày, điện năng tiêu thụ sẽ là:

E = 1,44 × 24 = 34,56 kWh/ngày.

Trong 30 ngày, tổng điện năng là 1.036,8 kWh. Nếu duy trì chế độ này trong 365 ngày, hệ thống tiêu thụ khoảng 12.614,4 kWh mỗi năm, chưa tính những thành phần năng lượng khác của phòng sạch.

Bây giờ giả sử hệ thống được phép áp dụng chế độ giảm lưu lượng ngoài giờ sản xuất, sau khi đã kiểm chứng đầy đủ điều kiện kiểm soát nhiễm bẩn. Trong 16 giờ sản xuất, FFU vận hành tại 120 W mỗi thiết bị. Trong 8 giờ còn lại, công suất điện đo được giảm xuống còn 75 W mỗi thiết bị.

Điện năng tiêu thụ khi đó được tính như sau:
Chế độ sản xuất: 12 × 0,120 × 16 = 23,04 kWh.
Chế độ giảm lưu lượng: 12 × 0,075 × 8 = 7,20 kWh. Tổng điện năng mỗi ngày: 30,24 kWh.

So với phương án chạy cố định 34,56 kWh/ngày, mức tiết kiệm là 4,32 kWh/ngày, tương đương 12,5% điện năng FFU. Nếu hoạt động theo lịch này trong 365 ngày, lượng điện tiết kiệm đạt 1.576,8 kWh/năm. Với đơn giá điện giả định 2.000 đồng/kWh, chi phí điện giảm khoảng 3.153.600 đồng mỗi năm.

Lưu ý: Toàn bộ thông số trong ví dụ là giả định để minh họa phương pháp tính. Công suất 75 W cần được hiểu là số đo giả định tại chế độ giảm lưu lượng, không phải mức điện năng có thể bảo đảm cho mọi FFU. Ví dụ cũng chưa tính điện năng điều hòa, hệ thống điều khiển, cấp khí tươi, hút thải hoặc chi phí đầu tư nâng cấp.

Điều đáng chú ý là cả hai phương án sử dụng cùng số lượng FFU. Mức tiết kiệm đến từ cách vận hành thiết bị chứ không phải cắt giảm số lượng. Đây là lý do thiết kế phòng sạch cần quan tâm đến chiến lược điều khiển ngay từ đầu, thay vì chỉ lựa chọn công suất và số lượng quạt.

Xem thêm: Lỗi thường gặp khi dùng FFU không đồng bộ

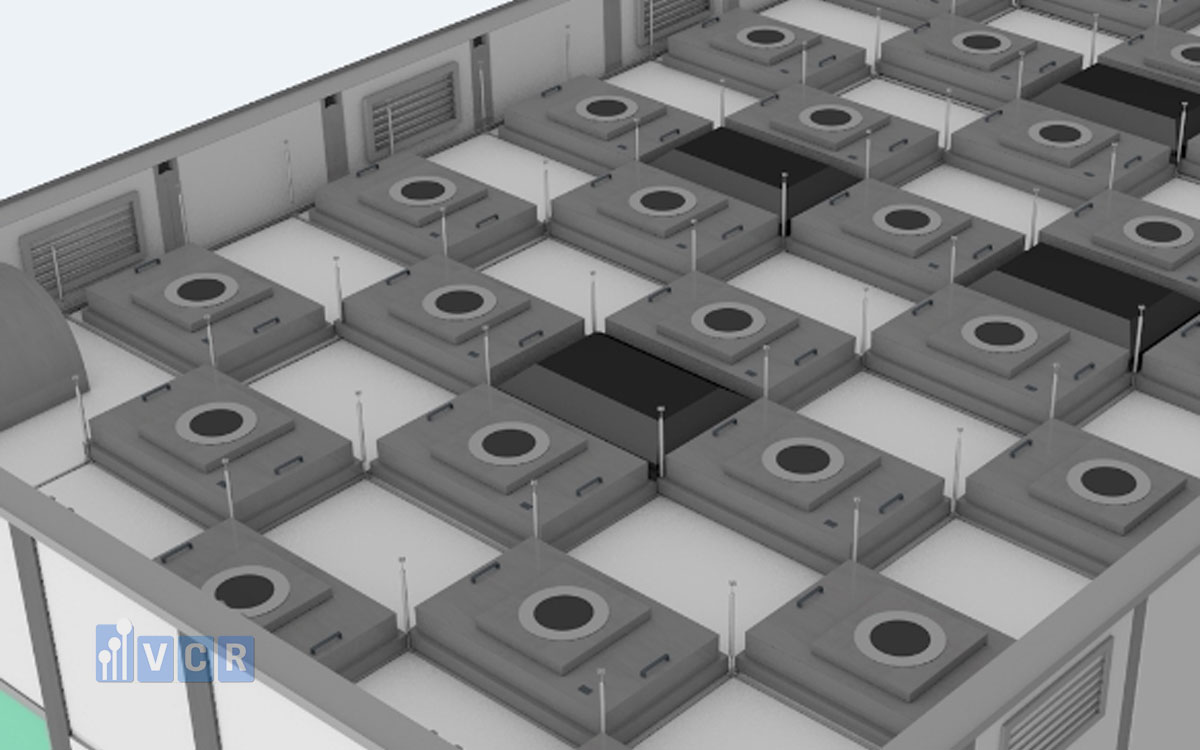

Những sai lầm thường gặp khi bố trí FFU trong phòng sạch

Một sai lầm phổ biến là lựa chọn số lượng FFU chỉ dựa trên diện tích phòng. Hai phòng có cùng diện tích nhưng khác nhau về số người, hoạt động sản xuất, máy móc và nguồn phát sinh bụi có thể cần lưu lượng rất khác nhau. Nếu chỉ sử dụng một tỷ lệ cố định, hệ thống có nguy cơ thiếu hiệu quả hoặc lãng phí điện năng.

Sai lầm thứ hai là chỉ quan tâm đến vị trí cấp khí mà bỏ qua đường hồi khí. Dòng khí sạch cần có đường lưu thông phù hợp. Nếu cửa hồi bị che khuất hoặc đặt tại vị trí bất lợi, có thể xuất hiện vùng khí tù đọng hoặc dòng khí đi qua khu vực không mong muốn. Tăng tốc độ FFU chưa chắc giải quyết được vấn đề này.

Một lỗi khác là chọn FFU theo công suất danh định thay vì hiệu suất tại điểm làm việc. Hai thiết bị có cùng lưu lượng quảng cáo vẫn có thể tiêu thụ điện khác nhau khi lắp đặt với bộ lọc, tổn thất áp suất và chế độ điều khiển cụ thể. Vì vậy, dữ liệu thử nghiệm và đường đặc tính của thiết bị cần được xem xét trước khi mua.

Ngoài ra, nhiều hệ thống không được thiết kế để điều khiển theo vùng hoặc theo nhu cầu vận hành. Khi mọi FFU luôn chạy ở một mức tốc độ, khả năng tối ưu năng lượng bị hạn chế. Ngược lại, việc tùy tiện giảm tốc độ khi chưa đánh giá độ sạch và quá trình phục hồi cũng có thể tạo ra rủi ro cho sản phẩm.

Tiêu chuẩn và phương pháp đánh giá hiệu quả bố trí FFU

ISO 14644 là bộ tiêu chuẩn quan trọng liên quan đến phòng sạch và môi trường được kiểm soát. ISO 14644-1:2015 quy định phương pháp phân loại độ sạch không khí theo nồng độ hạt. Đây là cơ sở để xác định yêu cầu kiểm soát hạt, nhưng không cung cấp một công thức duy nhất để lựa chọn số lượng FFU cho mọi công trình.

ISO 14644-3:2019 hướng dẫn những phương pháp thử nhằm đánh giá các đặc tính liên quan của phòng sạch. Tùy yêu cầu, các phép thử có thể bao gồm đo lưu lượng, vận tốc khí, kiểm tra hướng dòng khí, kiểm tra tính toàn vẹn bộ lọc và các phép đánh giá khác. Những dữ liệu này giúp xác nhận rằng phương án lắp đặt thực tế có đáp ứng yêu cầu thiết kế hay không.

ISO 14644-16:2019 tập trung vào hiệu quả sử dụng năng lượng trong phòng sạch và các thiết bị phân cách. Tài liệu đưa ra hướng dẫn cho thiết kế, thi công, vận hành và đánh giá năng lượng, đồng thời nhấn mạnh yêu cầu duy trì hiệu suất phòng sạch trong quá trình tối ưu. Đây là tài liệu tham khảo đặc biệt phù hợp khi nghiên cứu bài toán tiết kiệm điện của hệ thống FFU.

Đối với bản thân thiết bị, IEST-RP-CC036.1 cung cấp phương pháp thử FFU để đánh giá các đặc tính như lưu lượng, công suất điện, áp suất tĩnh, tiếng ồn, độ đồng đều vận tốc khí và độ rung. Nhờ những phép đo được chuẩn hóa, người mua có thể so sánh các sản phẩm tại điều kiện thử tương đương.

Trong thực tế, đánh giá hiệu quả bố trí FFU nên kết hợp hai nhóm chỉ tiêu: hiệu quả kiểm soát nhiễm bẩn và hiệu quả năng lượng. Hệ thống chỉ được xem là tối ưu khi đáp ứng yêu cầu độ sạch, điều kiện vận hành và mức tiêu thụ điện hợp lý. Điện năng thấp nhưng không bảo đảm chất lượng môi trường sạch không phải là phương án đạt yêu cầu.

Những câu hỏi thường gặp về bố trí FFU và tiết kiệm năng lượng

• Một phòng sạch 100 m² cần bao nhiêu FFU?

Không có số lượng FFU cố định cho mọi phòng sạch 100 m². Số lượng phụ thuộc cấp độ sạch, chiều cao phòng, tải phát sinh hạt, lưu lượng yêu cầu và công suất thực tế của thiết bị. Cần tính toán và kiểm tra phương án phân phối khí trước khi lựa chọn.

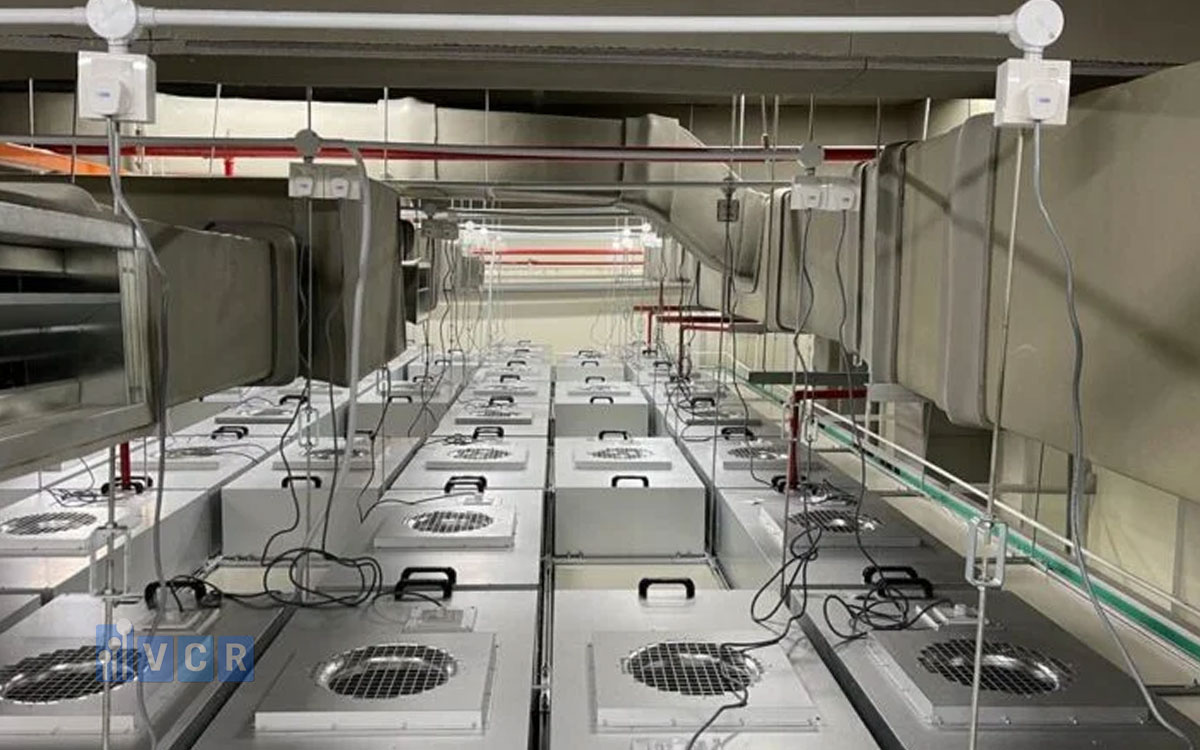

• Phòng sạch ISO 5 có bắt buộc phải phủ kín trần bằng FFU không?

Không. ISO 14644-1 xác định cấp độ sạch theo nồng độ hạt, không quy định bắt buộc phủ kín trần bằng FFU. Tuy nhiên, một số ứng dụng ISO 5 yêu cầu dòng khí một chiều với vùng cấp khí rộng để bảo vệ quá trình sản xuất.

• FFU động cơ EC có tiết kiệm điện hơn động cơ AC không?

FFU động cơ EC thường có lợi thế về hiệu suất và điều chỉnh tốc độ. Tuy nhiên, mức tiết kiệm thực tế phụ thuộc thiết kế quạt, bộ điều khiển, lưu lượng và áp suất làm việc. Nên so sánh điện năng đo được tại cùng điều kiện vận hành.

• Giảm tốc độ quạt FFU có ảnh hưởng đến cấp độ sạch không?

Có thể. Giảm tốc độ thường làm thay đổi lưu lượng và đặc tính dòng khí, từ đó ảnh hưởng đến khả năng loại bỏ hạt. Chỉ nên áp dụng khi đã đánh giá rủi ro và chứng minh phòng vẫn duy trì các yêu cầu kiểm soát nhiễm bẩn.

• Làm thế nào để đánh giá hệ thống FFU có tiết kiệm năng lượng?

Cần đo công suất điện, lưu lượng, áp suất cản và thời gian vận hành thực tế. Đồng thời, phải đánh giá nồng độ hạt và các chỉ tiêu môi trường. Chỉ so sánh năng lượng giữa những phương án cùng đáp ứng yêu cầu kỹ thuật.

Kết luận: Bố trí FFU hiệu quả là tối ưu cả độ sạch và chi phí vận hành

Bố trí FFU trong phòng sạch không đơn thuần là xác định số lượng quạt lọc khí cần lắp đặt. Đây là quá trình kết hợp giữa yêu cầu kiểm soát nhiễm bẩn, phân phối dòng khí, lựa chọn thiết bị và chiến lược vận hành. Một hệ thống được thiết kế hợp lý có thể đáp ứng độ sạch cần thiết trong khi tránh những mức tiêu thụ năng lượng không cần thiết.

Về dài hạn, hiệu quả của hệ thống FFU cần được đánh giá bằng tổng chi phí vòng đời, bao gồm đầu tư, điện năng, bảo trì và khả năng thích ứng với thay đổi sản xuất. Tiết kiệm năng lượng bền vững không đến từ việc giảm lưu lượng bằng mọi giá, mà từ việc cung cấp đúng lượng không khí sạch tại đúng vị trí và đúng thời điểm.
