Việc lắp đặt FFU khác với việc lắp đặt bộ lọc HEPA thông thường, chi tiết cụ thể như sau:

1. Điều kiện lắp đặt FFU

Điều kiện môi trường và yêu cầu về trang phục của người lắp đặt FFU như sau:

  1. Khi lắp đặt trong phòng sạch phải đóng kín, cần khoảng 3 ngày để điều hòa cấp khí mới sạch, đảm bảo phòng sạch luôn sạch sẽ, không có bụi bẩn, tất cả các khung xương treo đã được lắp đặt và cân chỉnh phẳng.
  2. Người lắp đặt phải được trang bị quần áo sạch và găng tay sạch để ngăn ngừa ô nhiễm từ người vào trong thân hộp FFU và bộ lọc HEPA.
  3. Đề xuất số lượng người lắp đặt mỗi nhóm là 6 người.
  4. Do bộ lọc HEPA sử dụng giấy lọc sợi thủy tinh siêu mịn nên vật liệu lọc rất dễ bị đứt gẫy, hư hỏng và gây rò rỉ. Do đó, không làm rơi hoặc va chạm vào bộ lọc trong quá trình vận chuyển, mở bao bì, nghiêm cấm móng tay của nhân viên thao tác hoặc các vật dụng khác chạm vào vật liệu lọc.

Lắp đặt FFU

2. Các bước lắp đặt FFU

Bước 1: Chuẩn bị sẵn các dụng cụ và thang nhôm cần thiết để lắp đặt FFU. Sắp xếp hai nhân viên lắp đặt ở trên trần, chuẩn bị khung xương bậc thang và thanh vít lắp tay vịn. Hãy chú ý an toàn! Hãy tham khảo hình bên dưới.

Bước 2: Cần thêm 2 người nữa để đặt FFU lên bàn cao, và chuẩn bị sẵn bộ lọc hiệu suất cao để lắp đặt;

Bước 3: Khi nhân sự đã sẵn sàng, nhân viên trong phòng sạch đưa FFU lên trần, và nhân viên ở trên trần tiếp nhận.

Bước 4: Hộp FFU cần để nghiêng và đưa lên trên;

Bước 5: Nhân viên trên trần nâng hộp FFU lên và nhân viên phòng sạch lắp bộ lọc hiệu quả cao từ bên dưới, xem hình bên dưới.

Bước 6: Bộ lọc được lắp nghiêng (chú ý đến hướng mặt đón gió của bộ lọc HEPA);

Bước 7: Sau khi bộ lọc HEPA được lắp đặt ổn định và cân bằng, hãy hướng sang thân hộp FFU để kiểm tra xem tất cả xung quanh có bị ép lên bộ lọc HEPA hay không.

3. Chi tiết lắp đặt FFU

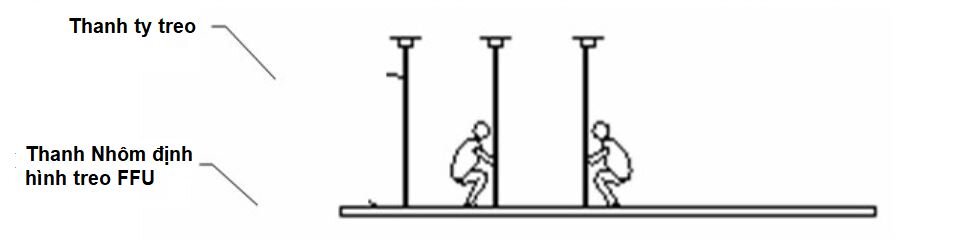

Bước 1: Chuẩn bị sẵn các dụng cụ và thang nhôm cần thiết để lắp đặt FFU. Sắp xếp hai nhân viên lắp đặt ở trên trần, chuẩn bị keel bậc thang và thanh vít lắp tay vịn. Hãy chú ý an toàn! Hãy tham khảo hình bên dưới.

Bước 1: Lắp đặt FFU
Bước 1

Bước 2: Cần thêm 2 người nữa để đặt FFU lên bàn cao, và chuẩn bị sẵn bộ lọc hiệu suất cao để lắp đặt;

Lắp đặt Fan Filter Unit
Bước 2

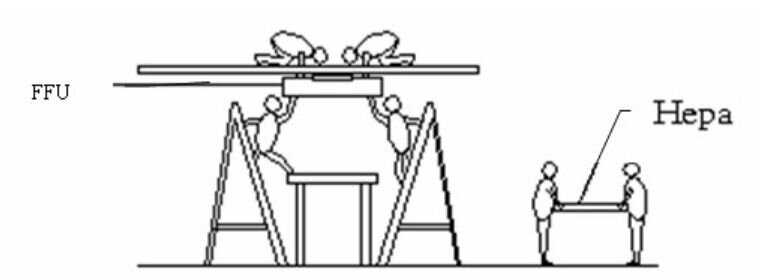

Bước 3: Khi nhân sự đã sẵn sàng, nhân viên phòng sạch đưa FFU lên trên trần, và nhân viên ở trên trần phản tiếp nhận;

Lắp đặt FFU - Fan Filter Unit
Bước 3

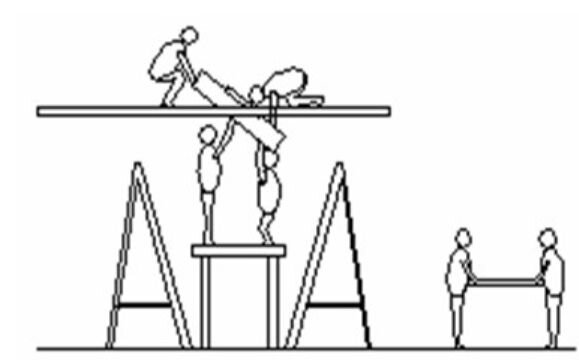

Bước 4: Hộp FFU cần để nghiêng và đưa lên trên;

Lắp đặt khung treo ffu
Bước 4

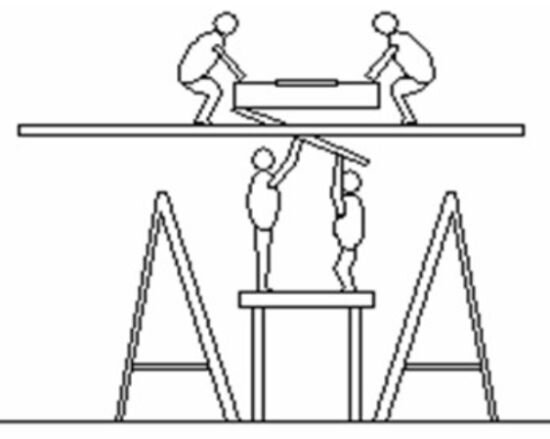

Bước 5: Nhân viên trên trần nâng hộp FFU lên và nhân viên phòng sạch lắp bộ lọc hiệu quả cao từ bên dưới, xem hình bên dưới.

bước 5 lắp đặt ffu
Bước 5

Bước 6: Bộ lọc được đưa lên theo chiều nghiêng (chú ý đặt bộ lọc đúng hướng);

Cách lắp đặt FFU
Bước 6

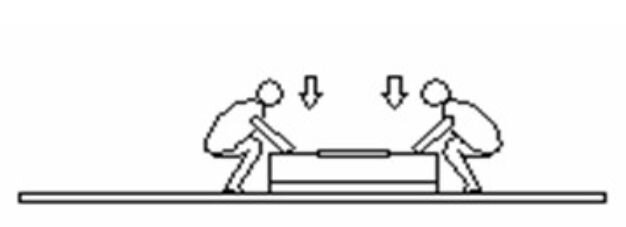

Bước 7: Sau khi bộ lọc HEPA vào vị trí, tiến hành lắp đặt ổn định và cân bằng, hãy hướng sang thân hộp FFU để kiểm tra xem tất cả xung quanh có bị ép lên bộ lọc HEPA hay không.

FFU
Bước 7

Xem thêm về Thiết bị lọc khí FFU tại website của VCR
