Clean Booth hiện được sử dụng khá nhiều ở trong các ngành công nghiệp như Dược phẩm, Phòng Thí nghiệm, Sản xuất linh kiện điện tử. Vậy Clean Booth là thiết bị gì, có cấu tạo, phân loại ra sao, những thông số kỹ thuật cần quan tâm là gì và ứng dụng của nó ra sao. Nếu bạn đang cần thiết bị này cho phòng sạch của mình thì hãy đọc hết 9 kiến thức mà Thiết bị phòng sạch VCR nêu ra ở đây nhé.



Clean Booth là gì?

Clean Booth là một loại phòng sạch cỡ nhỏ có thể di động được, nó được dùng để cung cấp một môi trường có độ sạch cao một cách đơn giản, nhanh chóng, tiết kiệm chi phí và khả năng di chuyển linh hoạt. Clean Booth còn được gọi là phòng sạch di động, thậm chí nó còn có thể được coi là một thiết bị phòng sạch

Cấu tạo của Clean Booth

Một Clean Booth thông thường có các bộ phận chính sau:

Khung: Khung là bộ phận định hình kích thước và hình dáng cho phòng sạch di động, nó thường được làm bằng chất liệu thép không gỉ.

FFU: Thiết bị lọc khí tạo ra không khí sạch theo dòng chảy tầng từ đó tạo ra độ sạch cho phòng sạch di động. Phòng sạch di động càng sạch thì càng cần nhiều FFU

Tường: Có hai loại tường cứng hoặc tường mềm, tường cứng có thể dùng tường bằng kính cường lực, hoặc tường mềm thường hay sử dụng đó là Rèm chống tĩnh điện

Đèn: Sử dụng loại đèn phòng sạch không bám bụi

Bánh xe: Loại bánh xe đa hướng dễ dàng di chuyển và có chốt để cố định bánh xe.

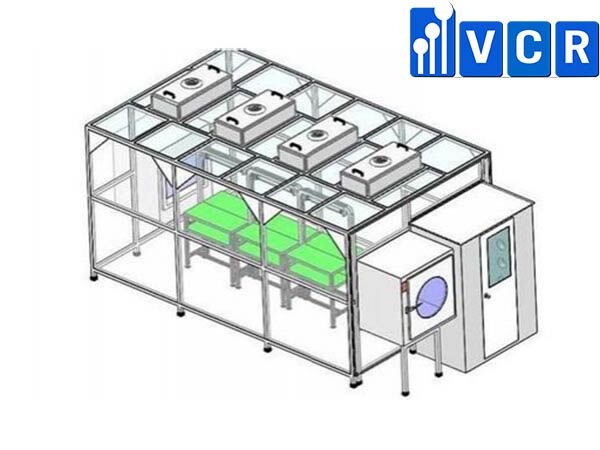

Cấu tạo Clean Booth

Hình ảnh: Bản vẽ của Clean Booth


Phân loại Clean Booth

Phân loại theo kết cấu tường.

Có nhiều loại Phòng sạch di động: Loại rèm dọc thông thường, loại tường kính, loại kết cấu thép tấm, loại điều hòa không khí khép kín, loại kết hợp mô-đun, loại chống tĩnh điện và loại tắm khí không khí khép kín, v.v.

Phân loại theo cấp độ sạch:

CleanBooth được phân loại theo cấp độ sạch như sau:

Class 10, Class 100, Class 1.000, Class 10.000, Class 100.000, Class 300.000

Video: Clean Booth - Phòng sạch Di động

Chi tiết về Phân loại phòng sạch di động

Thông số kỹ thuật của Clean Booth

Khung: Thép không gỉ

FFU:

  • Kích thước: 1175x575x300 / 575x575x300
  • Kích thước lọc: 1170x570x70 / 570x570x70
  • Lọc: Hepa H13 – H14 hoặc Ulpa U15 - U17
  • Công suất: 220W
  • Độ ồn: 55 – 58 dB
  • Chất liệu: Inox 304, Thép sơn tĩnh điện, Thép mạ kẽm
  • Lưu lượng gió: 1080 m3/h / 550 m3/h

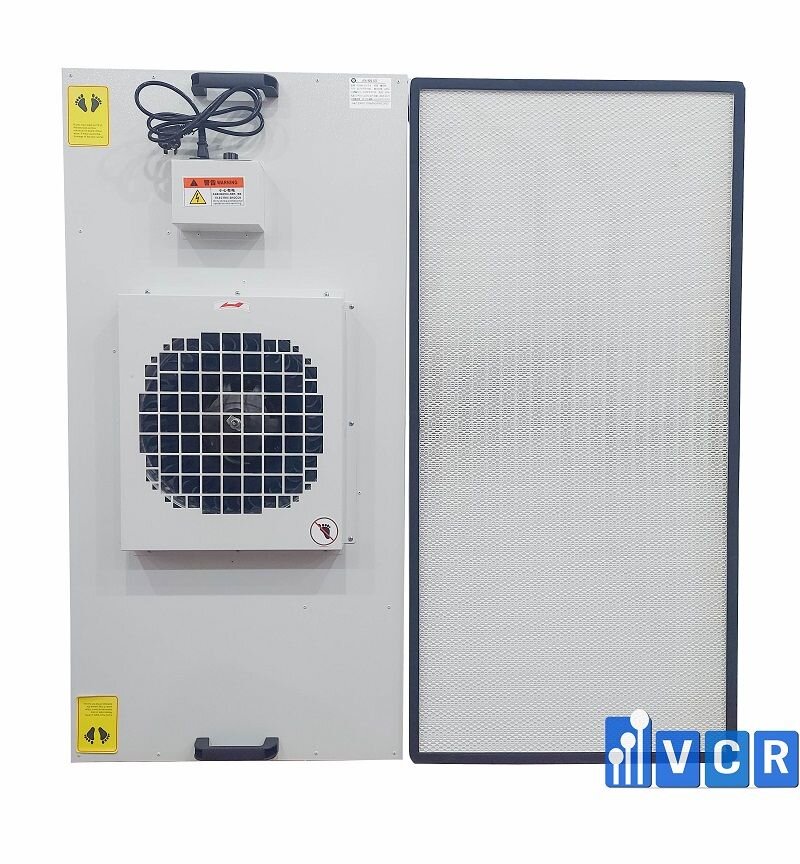

FFU Clean Booth

FFU không thể thiếu trong phòng sạch di động

Vì sao Phòng sạch di động cần FFU

Tường:

Kính / Rèm chống tĩnh điện / Nhựa PVC chống tĩnh điện

Đèn:

Đèn chuyên dụng cho phòng sạch

Kích thước:

Theo yêu cầu

Cấu hình của Clean Booth

Phụ kiện và tùy chọn cho Clean Booth

Một số phụ kiện và tùy chọn chúng ta có thể sử dụng trong loại phòng sạch kiểu Modul này như sau:

  • Pass Box
  • Đồng hồ chênh áp
  • Air Shower
  • ULPA Filter
  • Lọc thô
  • Thảm dính
  • Khu vực che nắng
  • Thiết bị điều khiển áp lực khác
  • Rèm PVC trong suốt/ lưới
  • Hệ thống điều hòa không khí.

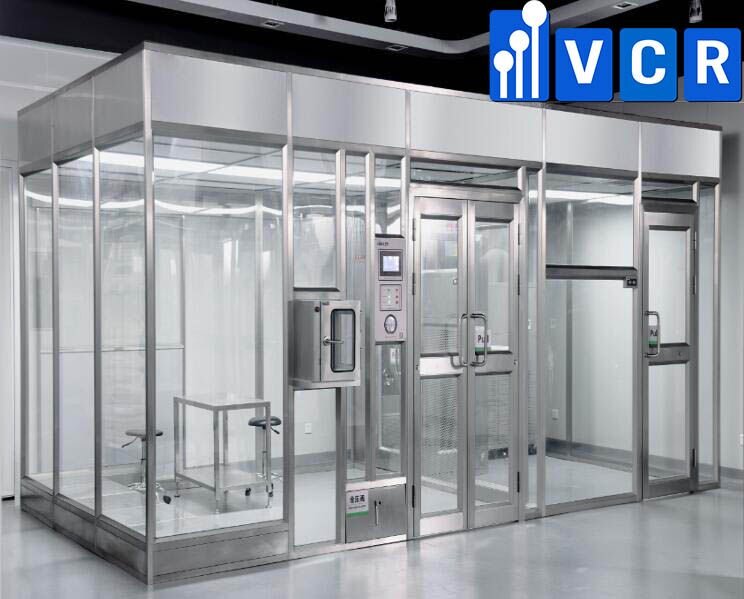

Clean Booth tường kính

Hình ảnh: CleanBooth kết cấu tường kính

Ưu điểm Clean Booth – Phòng sạch di động

Tiết kiệm chi phí:

So với việc xây dựng một phòng sạch truyền thống thì xây dựng một phòng sạch di động là tiết kiệm chi phí hơn rất nhiều lần.

Dễ dàng lắp đặt và tháo gỡ:

Một không gian sạch độc lập ở mức cao được tạo bởi bộ lọc HEPA hoặc ULPA của FFU. Một phòng sạch di động tiêu chuẩn chỉ mất vài giờ để lắp đặt và tháo rời.

Hiệu suất cao:

FFU cung cấp luồng không khí một chiều thẳng đứng để duy trì độ sạch bên trong cực tốt. Chỉ cần thêm bớt số lượng FFU là chúng ta có thể nâng cao mức độ sạch cho phòng sạch di động.

Tính linh hoạt:

Ngoài khả năng dễ lắp đặt và tháo dỡ Clean Booth có thể di chuyển để sử dụng cho những mục đích khác nhau.

Ứng dụng của Clean Booth

Phòng sạch di động được sử dụng trong nhiều lĩnh vực bao gồm nhà máy sản xuất chất bán dẫn và thiết bị tinh thể lỏng, nhà sản xuất máy điện tử hoặc máy chính xác, nhà máy sản xuất vật liệu điện tử, nhà máy thực phẩm, nhà máy dược phẩm và nhiều ngành sản xuất khác.

Tính số lượng FFU cho Clean Booth

FFU là thiết bị không thể thiếu đối với Phòng sạch di động. Tuy nhiên chắc hẳn bạn đang thắc mắc số lượng FFU bao nhiêu thì đủ đối với một phòng sạch di động. Tiếp đây chúng ta sẽ cùng nhau xem xét cách tính số lượng FFU cần thiết đối với một Clean Booth.

Đối với Clean Booth Class 100:

Phòng sạch di động Class 100 cũng giống như Phòng sạch Class 100, là phòng sạch theo dòng một chiều, vì thế số lượng FFU phải bao phủ cả trần phòng sạch di động.

Về mặt lý thuyết chúng ta không thể đạt được tỉ lệ 100%, dù sao cũng phải trừ diện tích khung. Thông thường, tỷ lệ FFU của Class 100 cần phải hơn 80% (trên thực tế, nó được coi là hơn 70% trong thông số kỹ thuật), nhưng chúng ta cũng biết rằng độ kín không khí của phòng sạch di động thấp hơn nhiều với phòng sạch. Do vậy, để đảm bảo độ sạch, tỷ lệ bao phủ FFU là vào khoảng 80%.

Đối với Clean Booth Class 1.000, Class 10.000, Class 100.000, Class 300.000:

Để xác định số lượng FFU trên một đơn vị thể tích, chúng ta cần biết lượng không khí cần thiết cho một phòng sạch trên một đơn vị thể tích.

Chúng ta có công thức: Lưu lượng khí cấp = Thể tích * Số lần thay đổi không khí.

Do đó để biết được lưu lượng khí cấp chúng ta cần phải biết được số lần thay đổi của không khí.

Xác định số lần trao đổi không khí (Air Change Per Hour - ACH) trong Clean Booth

  • Class 1.000: 70 – 100 lần
  • Class 10.000: 30 – 50 lần
  • Class 100.000: 20 – 30 lần
  • Class 300.000: 15 – 20 lần

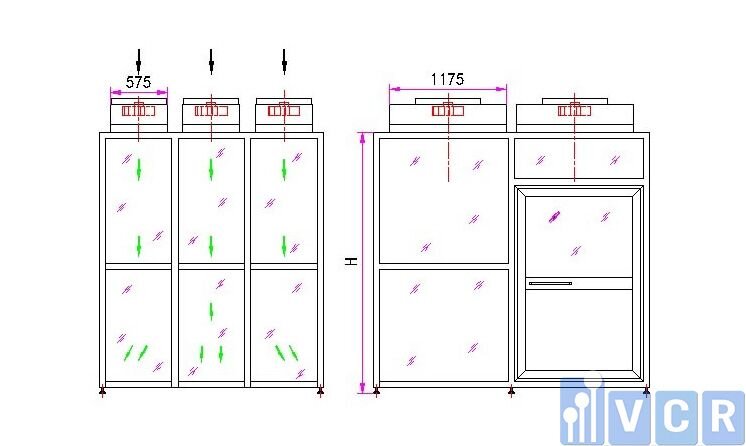

FFU cho Clean Booth

FFU lắp trên trần Clean Booth

Xác định số lượng FFU:

Số lần thay đổi không khí trong Phòng sạch Class 10.000 cần nhiều hơn 35 lần, vì độ kín gió của Clean Booth thấp hơn phòng sạch nên chúng ta nên lấy 1 biên độ lệch nhất định, thường được lấy khoảng 40 lần.

Với CleanBooth có kích thước: 13000 * 15000 * 3000 cấp 10.000.

Thể tích sẽ là: 13 * 15* 3 = 585 m3

Chúng ta sẽ tính được lượng khí tươi = 585 * 40 = 23.400 m3/h

Sau đó chia cho lưu lượng khí của FFU (ở đây chúng ta tính cho FFU VCR 1175x575 của VCR có lưu lượng khí 1080m3/h)

Số FFU VCR 1175 = 23.400/1080 = 21,7 cái

Như thế chúng ta cần 22 cái FFU VCR 1175 để sử dụng cho 1 Clean Booth kích thước 13 * 15* 3 m với cấp độ Class 10.000.

Những điều cần biết về FFU cho Clean Booth

Kiểm soát tốc độ gió của Phòng sạch di động

Luồng không khí trong Clean Booth là một yếu tố quan trọng ảnh hưởng đến hiệu suất của nó. Nói chung, tốc độ luồng không khí của một phòng sạch di động được chọn trong khoảng từ 0,25 đến 0,5 m/s. Trong trường hợp dòng khí bị hỗn loạn, mặc dù việc tăng tốc độ gió có thể ngăn chặn ảnh hưởng của nhiễu động này và duy trì độ sạch, nhưng việc tăng tốc độ gió sẽ ảnh hưởng đến việc tăng chi phí vận hành. Do đó, cần phải có khả năng cung cấp ở tốc độ gió thích hợp nhất khi đạt được mức độ sạch yêu cầu., để đạt được tốc độ cấp gió thích hợp nhằm đạt được hiệu quả kinh tế.

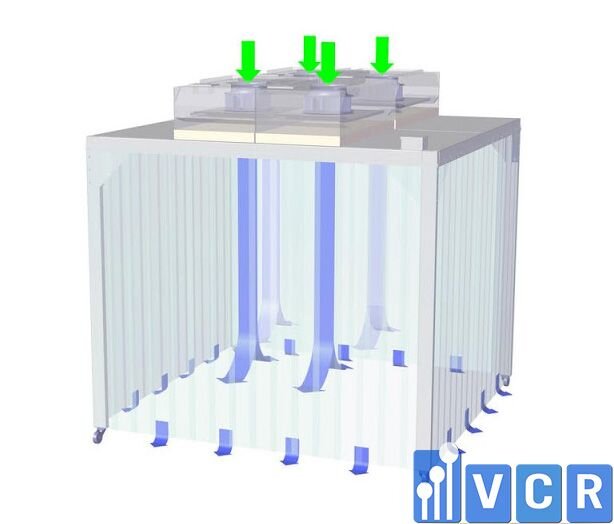

Luồng khí Clean Booth

Luồng khí trong Phòng sạch di động

Mặt khác, để đạt được hiệu quả ổn định về độ sạch của phòng sạch thì việc duy trì luồng gió đồng đều cũng là một yếu tố quan trọng, nếu không duy trì được luồng gió đồng đều đồng nghĩa với việc tốc độ gió khác nhau, đặc biệt là trên bề mặt tường, luồng không khí sẽ tạo ra hiệu ứng xoáy dọc theo bề mặt tường, đạt được độ sạch cao thực sự rất khó.

Để duy trì một luồng không khí đồng đều theo hướng dòng chảy tầng thẳng đứng, cần phải: Tốc độ gió của bề mặt thổi không được có sự chênh lệch tốc độ;
Tốc độ gió của bề mặt hút của tấm hồi lưu của sàn không được có sự khác biệt về tốc độ. Nếu tốc độ quá thấp hoặc quá cao (0,2m / s, 0,7m / s) sẽ có dòng xoáy. Tuy nhiên, ở tốc độ 0,5 m / s, luồng gió đều hơn. Nói chung, tốc độ gió của trong phòng sạch là 0,25 - 0,5 m / s.

Xem video: Clean Booth là gì? 9 Kiến thức giúp bạn hoàn thiện Clean Booth

Xem thêm: Hướng dẫn thiết kế Clean Booth
