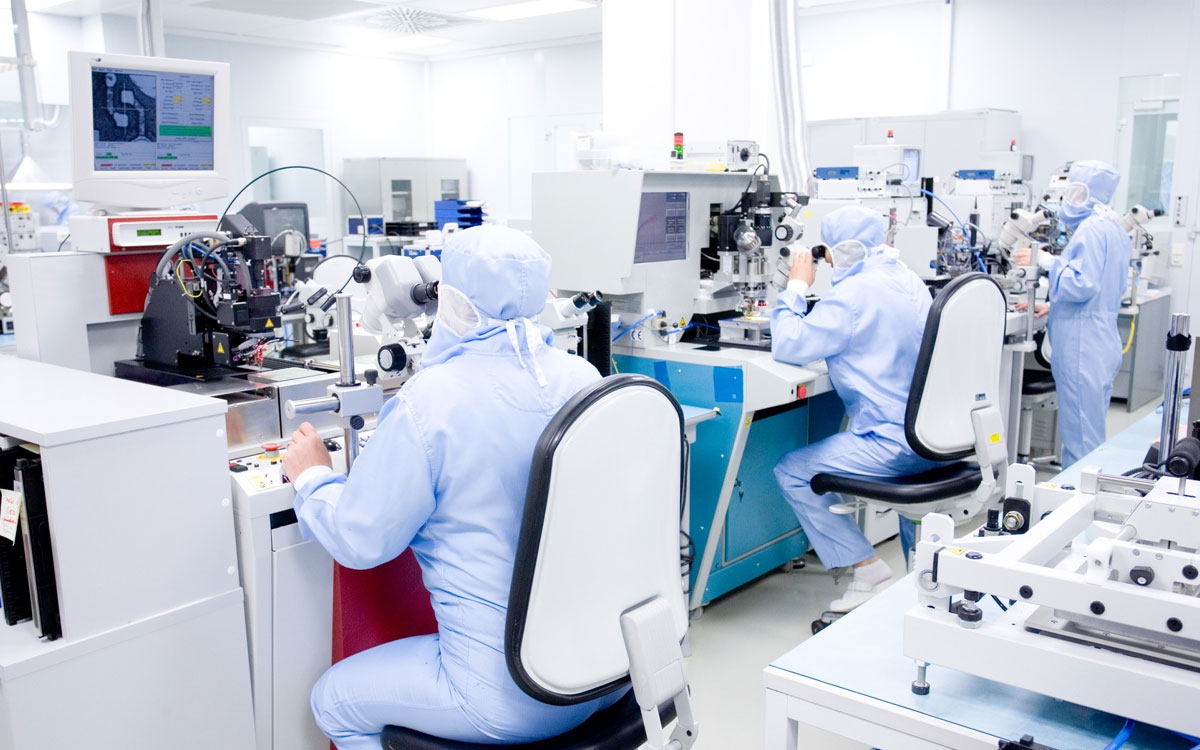

10 công nghệ đang định hình phòng sạch thế hệ mới

Sự thay đổi ấy xuất phát từ chính quá trình sản xuất. Một wafer bán dẫn ngày nay nhạy cảm với những dạng nhiễm mà máy đếm hạt truyền thống chưa chắc phát hiện được. Một dây chuyền thuốc vô trùng không chỉ cần phòng Grade A, mà còn phải giảm sự can thiệp của con người, kiểm soát chuyển vật liệu và chứng minh trạng thái kiểm soát bằng dữ liệu. Một nhà máy sản xuất hoạt chất dược lực cao lại phải đồng thời bảo vệ sản phẩm, nhân viên và môi trường. Vì vậy, “sạch hơn” không còn đơn giản đồng nghĩa với “ít hạt hơn”.

Các tiêu chuẩn cũng phản ánh chuyển dịch này. EU GMP Annex 1 hiện yêu cầu xem xét những công nghệ như RABS - hệ thống rào cản hạn chế tiếp cận, Isolator - hệ thống cách ly, robotic systems - hệ thống robot, rapid/alternative methods - các phương pháp nhanh hoặc thay thế và continuous monitoring systems - các hệ thống giám sát liên tục để tăng khả năng bảo vệ sản phẩm vô trùng. ISO 14644-5:2025 trong khi đó đặt Operations Control Programme - Chương trình kiểm soát vận hành - vào trung tâm của việc duy trì hiệu năng phòng sạch.

Có thể nhìn sự tiến hóa này qua ba giai đoạn. Phòng sạch 1.0 chủ yếu xoay quanh HEPA, HVAC và phân loại ISO. Phòng sạch 2.0 bổ sung Barrier Technology - công nghệ rào cản, môi trường sạch cục bộ và Environmental Monitoring - giám sát môi trường. Phòng sạch 3.0 đang tiến xa hơn với tự động hóa, dữ liệu thời gian thực, Smart Airflow - dòng khí thông minh, Predictive Maintenance - bảo trì dự báo và những công cụ phân tích có khả năng nhận biết sự suy giảm trước khi hệ thống thực sự vượt giới hạn.

10 công nghệ đang định hình phòng sạch thế hệ mới dưới đây không phải mười “sản phẩm mới” tách rời nhau. Chúng phản ánh một thay đổi lớn hơn trong logic thiết kế phòng sạch: từ việc kiểm soát một căn phòng sang kiểm soát đường lan truyền nhiễm. Những công nghệ có giá trị nhất không nhất thiết là công nghệ phức tạp nhất, mà là công nghệ giúp đặt lớp kiểm soát đúng nơi, giảm sự phụ thuộc vào con người và cung cấp bằng chứng rằng quá trình vẫn nằm trong trạng thái kiểm soát.

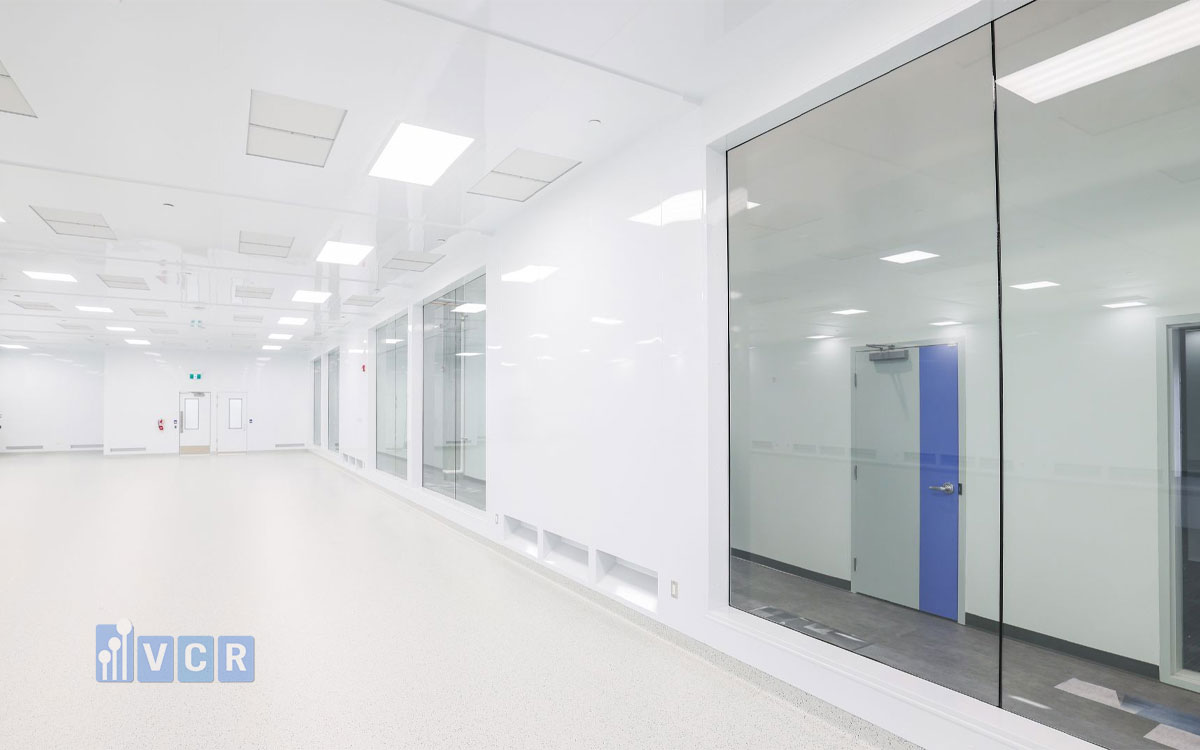

Phòng sạch thế hệ mới là gì và khác phòng sạch truyền thống ở đâu?

Next-Generation Cleanroom - phòng sạch thế hệ mới - có thể hiểu là một môi trường kiểm soát trong đó mức độ sạch không còn chỉ được tạo bằng HVAC và bộ lọc HEPA, mà được duy trì thông qua sự kết hợp của công nghệ rào cản, cảm biến, tự động hóa, kiểm soát cục bộ và dữ liệu. Mục tiêu của nó không phải đơn giản tạo một căn phòng có cấp sạch ISO thấp nhất có thể, mà bảo vệ sản phẩm hoặc quá trình bằng mức kiểm soát phù hợp với rủi ro thực tế.

Trong phòng sạch truyền thống, điểm xuất phát thường là Room Classification - phân loại phòng. Chủ đầu tư xác định cấp sạch ISO, kỹ sư từ đó tính ACH - Air Changes per Hour, tức số lần trao đổi khí mỗi giờ, số lượng HEPA, lưu lượng cấp và chênh áp. Phương pháp này vẫn cần thiết, nhưng ngày càng được bổ sung bởi một câu hỏi khác: dạng nhiễm nào thực sự có khả năng làm hỏng sản phẩm? Khi câu hỏi thay đổi, cách phân bổ luồng khí, thiết bị và ngân sách cũng thay đổi theo.

ASHRAE mô tả không gian sạch hiện đại như một môi trường phải kiểm soát không chỉ nồng độ hạt mà có thể cả microbial contamination - nhiễm vi sinh, Electrostatic Discharge - ESD, tức phóng tĩnh điện, molecular contamination - nhiễm phân tử, gaseous contamination - nhiễm dạng khí, mô hình dòng khí, áp suất, rung động và nhiều yếu tố khác. Mục tiêu cuối cùng là đạt mức kiểm soát nhiễm phù hợp trong khi vẫn cân bằng độ tin cậy, năng suất, đầu tư và chi phí vận hành.

Điều đó giải thích vì sao một nhà máy bán dẫn có thể đầu tư nhiều vào Mini-environment - môi trường sạch cục bộ, lọc phân tử và kiểm soát ESD hơn việc tiếp tục giảm số lượng hạt của toàn bộ không gian phòng sạch lớn. Trong dược phẩm vô trùng, doanh nghiệp có thể chuyển từ open filling line - dây chuyền chiết rót mở - sang Isolator để giảm sự can thiệp của con người. Trong nhà máy dược lực cao, BIBO hoặc Containment Isolator có thể tạo giá trị lớn dù chúng không làm cấp sạch ISO của phòng thấp hơn.

Phòng sạch thế hệ mới vì vậy không phủ nhận những nền tảng cũ. HEPA, HVAC, chênh áp và phân loại cấp sạch vẫn cần thiết. Nhưng chúng được đặt trong một hệ thống rộng hơn:

Sản phẩm/Quá trình

→ Rủi ro

→ Nguồn nhiễm

→ Đường truyền

→ Mục tiêu bảo vệ

→ Công nghệ

→ Giám sát

→ Dữ liệu

→ Cải tiến liên tục.

Từ góc nhìn đó, mười công nghệ đang định hình phòng sạch tương lai đều có một đặc điểm chung: chúng đưa việc kiểm soát đến gần nguồn nhiễm hoặc quá trình trọng yếu hơn, thay vì chỉ dựa vào việc làm sạch một thể tích không khí rất lớn.

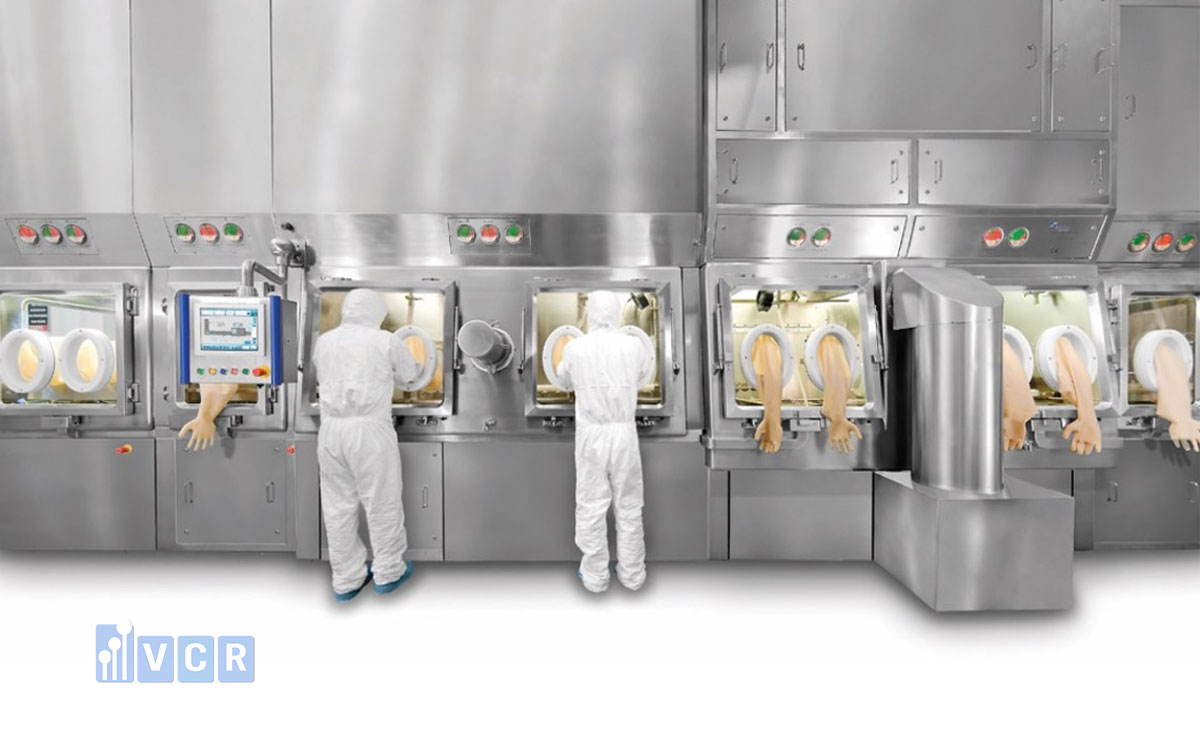

Công nghệ 1: Barrier Technology - RABS và Isolator đưa vùng sạch đến gần sản phẩm hơn

Barrier Technology - công nghệ rào cản - có lẽ là ví dụ rõ nhất cho quá trình chuyển từ “phòng sạch” sang “kiểm soát nhiễm”. Trong một dây chuyền aseptic - vô trùng - truyền thống, người vận hành đứng trong phòng sạch và làm việc tương đối gần vùng sản phẩm mở. Không khí có thể rất sạch, nhân viên mặc trang phục đầy đủ, nhưng con người vẫn là một trong những nguồn vi sinh và nhiễm hạt khó loại bỏ hoàn toàn.

RABS - Restricted Access Barrier System, tức hệ thống rào cản hạn chế tiếp cận - tạo một ranh giới vật lý giữa người và Critical Zone - vùng trọng yếu. Hệ thống thường sử dụng tấm trong suốt, cửa hạn chế mở và glove port - cổng găng - để giảm nhu cầu người vận hành đưa trực tiếp cơ thể vào vùng sản phẩm. Bằng việc tạo thêm một rào cản giữa nguồn nhiễm và đối tượng cần bảo vệ, RABS giảm sự phụ thuộc của việc bảo vệ sản phẩm vào hành vi hoàn hảo của người vận hành.

Isolator tiến thêm một bước. Thay vì chỉ tạo rào cản hạn chế tiếp cận, Isolator hình thành một enclosure - khoang cách ly - có mức độ kín cao hơn và môi trường bên trong được kiểm soát riêng. Vật liệu đi vào qua hệ thống chuyển vật liệu, thao tác được thực hiện qua cổng găng và trong nhiều cấu hình, bio-decontamination - khử nhiễm sinh học - được tự động hóa trước khi quá trình bắt đầu. Điều này làm thay đổi căn bản mối quan hệ giữa môi trường phòng sạch nền và vùng trọng yếu.

EU GMP Annex 1 yêu cầu các công nghệ như RABS, Isolator và hệ thống robot được xem xét nhằm tăng khả năng bảo vệ sản phẩm vô trùng trước nhiễm từ nhân viên, vật liệu và môi trường xung quanh. Annex 1 cũng yêu cầu công nghệ rào cản phải được tích hợp vào Contamination Control Strategy - CCS, tức Chiến lược kiểm soát nhiễm - chứ không nên được xem như một thiết bị độc lập.

Điều thú vị là Isolator không chỉ phục vụ bảo vệ sản phẩm. Trong sản xuất Potent Compound - hoạt chất dược lực cao - một Containment Isolator có thể đảo ngược mục tiêu: giữ bột nguy hại ở bên trong để bảo vệ nhân viên và môi trường. Khi đó, chế độ áp suất, độ kín găng, lọc khí thải và cách thay bộ lọc trở thành những yếu tố quan trọng ngang với độ sạch bên trong khoang cách ly.

Sự xuất hiện của Barrier Technology cũng thay đổi tư duy về phòng nền. Nếu quá trình trọng yếu được bảo vệ rất tốt trong Isolator, môi trường xung quanh không nhất thiết phải được thiết kế giống một dây chuyền mở. Điều này không có nghĩa Isolator “thay thế phòng sạch”, mà nó cho phép phân bổ mức độ kiểm soát hợp lý hơn: phòng nền đảm nhiệm môi trường nền, còn rào cản đảm nhiệm mức kiểm soát cao nhất ngay tại quá trình.

Trong tương lai, giá trị của Isolator và RABS sẽ không chỉ nằm ở phần cơ khí. Hệ thống ngày càng được tích hợp với chuyển vật liệu tự động, kiểm tra độ kín găng, chu trình VHP, giám sát môi trường và thao tác bằng robot. Rào cản vì thế đang chuyển từ một “vách ngăn” thành một nền tảng quá trình được kiểm soát, có khả năng vận hành, ghi dữ liệu và chứng minh hiệu năng.

Công nghệ 2: VHP và khử nhiễm sinh học tự động - từ khử nhiễm thủ công sang chu trình kiểm soát

VHP - Vaporized Hydrogen Peroxide, tức hydrogen peroxide hóa hơi - đã trở thành một công nghệ quan trọng trong những môi trường cần khử nhiễm sinh học ở mức cao. Thay vì chỉ lau bề mặt bằng chất khử khuẩn, người vận hành có thể sử dụng một chu trình được thiết kế để hydrogen peroxide ở dạng hơi tiếp xúc với các bề mặt trong khoang cách ly, buồng chuyển hoặc thiết bị nhằm giảm bioburden - tải vi sinh - xuống mức đã xác định.

Tìm hiểu Công nghệ Khử trùng và Tiệt trùng Bằng Hơi Hydrogen Peroxide VHP

Điểm quan trọng nhất của VHP không chỉ nằm ở chất hóa học được sử dụng, mà ở khả năng chuyển khử nhiễm sinh học thành một chu trình được kiểm soát. Một chu trình điển hình có thể gồm Preparation - chuẩn bị, Conditioning - điều kiện hóa, Injection - đưa tác nhân vào, Dwell - thời gian tiếp xúc và Aeration - thông khí để giảm nồng độ còn lại trước khi mở hệ thống.

Khi các thông số như nồng độ, thời gian, độ ẩm, nhiệt độ và thời gian thông khí được kiểm soát, quá trình có tính lặp lại cao hơn việc phụ thuộc hoàn toàn vào thao tác lau thủ công. Trong Isolator cho sản xuất vô trùng, EU GMP Annex 1 yêu cầu quá trình khử nhiễm sinh học bên trong Isolator phải được tự động hóa, thẩm định và kiểm soát theo các thông số chu trình phù hợp.

Một ứng dụng ngày càng phổ biến khác là VHP Pass Box. Thay vì chỉ tạo một Airlock - buồng đệm - cho vật liệu, thiết bị có thể bổ sung một chu trình khử nhiễm sinh học đối với bề mặt tải phù hợp trước khi vật liệu được chuyển sang khu vực có mức kiểm soát cao hơn. Điều này đặc biệt hữu ích khi quá trình chuyển vật liệu chính là một trong những đường lan truyền nhiễm quan trọng của nhà máy.

Tuy nhiên, VHP không nên được mô tả như công nghệ “thay thế làm sạch”. Làm sạch và khử nhiễm sinh học là hai bước có mục tiêu khác nhau. Làm sạch loại bỏ bụi, cặn và chất bẩn khỏi bề mặt; khử nhiễm sinh học tập trung vào giảm hoặc tiêu diệt vi sinh vật. Nếu bề mặt có nhiều cặn hoặc hình học tạo vùng che khuất, hiệu quả của một chu trình VHP vẫn có thể bị hạn chế.

Vì vậy, giá trị thực sự của VHP nằm ở việc nó trở thành một phần của trình tự kiểm soát nhiễm:

Làm sạch

→ Chuẩn bị tải

→ Chu trình VHP

→ Giám sát

→ Thông khí

→ Cho phép đưa vào sử dụng.

Khi được tích hợp với Isolator hoặc Pass Box, VHP làm cho chuyển vật liệu và chuẩn bị vùng trọng yếu ít phụ thuộc hơn vào thao tác con người. Đây chính là tinh thần của phòng sạch thế hệ mới: thay những bước có biến thiên cao bằng quá trình có khả năng kiểm soát, ghi lại và thẩm định.

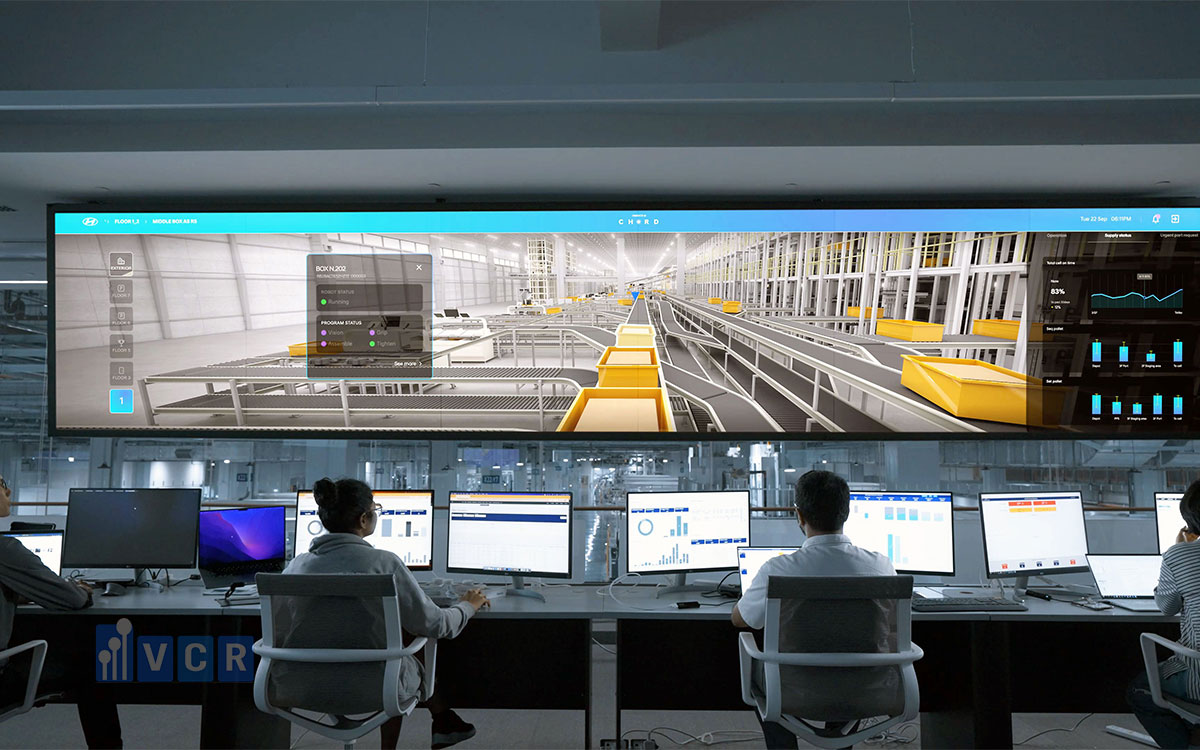

Công nghệ 3: Real-Time Environmental Monitoring - giám sát môi trường theo thời gian thực

Một phòng sạch truyền thống thường có một thời điểm đặc biệt quan trọng: ngày thẩm định hoặc kiểm tra. Máy đếm hạt được đưa vào, HEPA được kiểm tra, luồng khí được đo, chênh áp được xác nhận. Nếu các thông số đạt, căn phòng được xem là sẵn sàng. Nhưng một phòng sạch không đứng yên sau ngày đó. Bộ lọc dần tăng trở lực, cửa bị lệch, cảm biến có thể drift - trôi số, quá trình thay đổi và số người trong phòng có thể tăng.

Real-Time Environmental Monitoring - giám sát môi trường theo thời gian thực - giải quyết khoảng trống giữa hai lần kiểm tra. Thay vì chỉ có những “bức ảnh” rời rạc về trạng thái phòng, hệ thống tạo một dòng dữ liệu liên tục về hạt, chênh áp, nhiệt độ, độ ẩm và những thông số khác phù hợp với quá trình.

ISO 14644-2:2015 yêu cầu xây dựng Monitoring Plan - kế hoạch giám sát - dựa trên đánh giá rủi ro để cung cấp bằng chứng về hiệu năng phòng sạch liên quan tới nồng độ hạt trong không khí. Tư duy quan trọng ở đây là giám sát không chỉ dùng để chứng minh “đạt hay không đạt”, mà còn giúp nhận biết xu hướng hiệu năng theo thời gian.

Một ví dụ đơn giản cho thấy giá trị của xu hướng. Giả sử số lượng hạt tại một vị trí chỉ bằng 20% giới hạn trong tháng đầu, sau đó tăng lên 30%, 45%, rồi 60% trong ba tháng tiếp theo. Nếu chỉ nhìn đạt/không đạt, tất cả kết quả vẫn “đạt”. Nhưng nếu nhìn Trend Analysis - phân tích xu hướng - ta thấy một quá trình suy giảm đang diễn ra và có thể điều tra trước khi thật sự xảy ra vượt giới hạn.

Hệ thống hiện đại có thể liên kết Remote Particle Counter - máy đếm hạt từ xa, Differential Pressure Transmitter - cảm biến chênh áp, Temperature/Humidity Sensor - cảm biến nhiệt độ/độ ẩm - và trạng thái cửa về EMS - Environmental Monitoring System, tức hệ thống giám sát môi trường. Dữ liệu có thể tạo Alert Level - mức cảnh báo và Action Level - mức hành động, đồng thời ghi lại thời điểm, thời gian và bối cảnh của mỗi sự kiện.

Tìm hiểu Cách kiểm định phòng sạch bằng máy đếm hạt cầm tay

Trong dược phẩm vô trùng, Annex 1 đặt giám sát vào cùng hệ thống CCS với thiết kế, quá trình và nhân viên. Điều này phản ánh một thay đổi lớn: giám sát không phải bài kiểm tra ở cuối dây chuyền, mà là một thành phần của chiến lược kiểm soát ngay từ đầu. Các công nghệ giám sát liên tục cũng được Annex 1 nêu như một giải pháp nên được xem xét để tăng khả năng phát hiện nhiễm.

Khi dữ liệu được tích lũy đủ lâu, phòng sạch bắt đầu có một “lịch sử sinh học” của riêng nó. Kỹ sư có thể nhận ra phòng nào thường mất áp khi giao ca, RH tăng vào mùa nào, số lượng hạt thay đổi sau bảo trì hay một nhóm cửa cụ thể tạo nhiều nhiễu động nhất. Đây là bước chuyển từ quản lý phòng sạch bằng lịch bảo trì sang quản lý bằng bằng chứng.

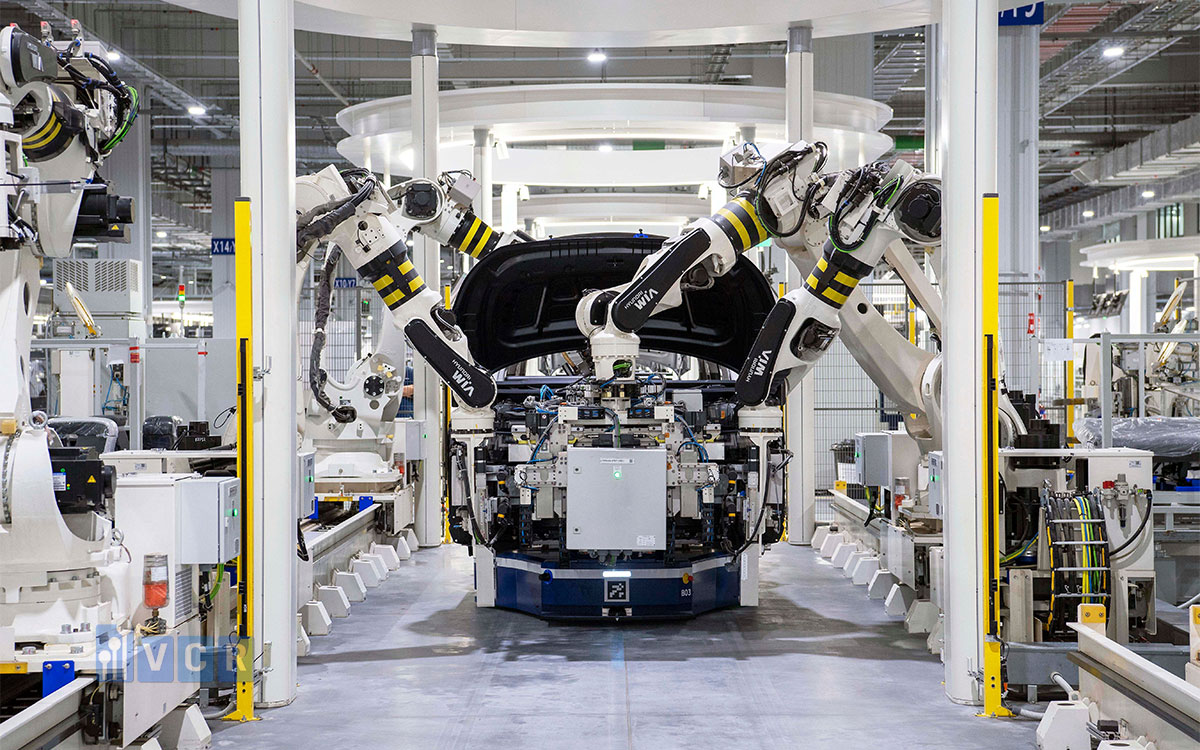

Công nghệ 4: Robot và tự động hóa - giảm con người khỏi vùng sạch quan trọng

Xem thêm: Xu hướng thiết kế nhà máy sạch 2026: AI, IoT, Sensor

Con người là nghịch lý lớn nhất của phòng sạch. Không có con người, phần lớn quy trình truyền thống không thể vận hành; nhưng chính con người lại là một trong những nguồn nhiễm lớn nhất. Da, tóc, quần áo, chuyển động, thao tác và hô hấp đều có thể tạo hạt hoặc vi sinh vật. ASHRAE cũng xác định nhân viên là một trong những nguồn hạt nội sinh quan trọng nhất trong không gian sạch.

Trong nhiều thập kỷ, ngành cố gắng giải quyết nghịch lý này bằng trang phục phòng sạch, đào tạo và quy trình hành vi. Những lớp kiểm soát này vẫn cần thiết, nhưng Robotics - công nghệ robot - và Automation - tự động hóa - đưa ra một giải pháp khác: thay vì cố làm cho con người “sạch hơn”, hãy giảm số lần con người phải can thiệp trực tiếp vào quá trình trọng yếu.

Trong chiết rót vô trùng, robot có thể thực hiện nạp, dỡ, đóng nút, chuyển vật liệu hoặc một số can thiệp trước đây phải do người vận hành làm. Trong Isolator, cánh tay robot có thể thao tác mà không cần mở cửa hoặc đưa tay vào vùng trọng yếu. EU GMP Annex 1 nêu hệ thống robot cùng RABS, Isolator và giám sát liên tục như các công nghệ nên được xem xét để tăng mức bảo vệ sản phẩm vô trùng.

Trong ngành bán dẫn, tự động hóa còn phát triển xa hơn. Wafer được vận chuyển giữa các thiết bị công nghệ bằng hệ thống vận chuyển tự động, giảm số lần con người trực tiếp cầm hoặc mở vật chứa wafer trong không gian. Khi wafer được giữ trong vật chứa được kiểm soát và Mini-environment, môi trường phòng nền không còn là lớp bảo vệ duy nhất. Cả hệ thống từ vận chuyển đến xử lý trở thành một chuỗi môi trường kiểm soát liên tục.

Giá trị của tự động hóa trong phòng sạch vì vậy không chỉ nằm ở việc giảm chi phí lao động. Nó làm giảm biến thiên giữa các người vận hành, giảm can thiệp, tăng tính lặp lại và tạo dữ liệu về từng bước quá trình. Một robot thực hiện cùng một chuyển động với tốc độ và vị trí ổn định hơn người; điều này cũng giúp nhiễu động dòng khí dễ dự đoán hơn.

Tuy nhiên, tự động hóa không tự động đồng nghĩa với kiểm soát nhiễm tốt hơn. Một robot đặt sai vị trí vẫn có thể cản luồng khí. Động cơ, cáp và khớp chuyển động có thể trở thành nguồn hạt. Bảo trì robot có thể tạo nhiễm đáng kể nếu không được kiểm soát. Vì vậy thiết bị tự động phải được thiết kế cho phòng sạch, phù hợp với tính tương thích vật liệu, hoạt động làm sạch và chiến lược bảo trì của quá trình.

Xu hướng dài hạn có thể được mô tả ngắn gọn bằng khái niệm Less Human Intervention - ít can thiệp của con người hơn. Mục tiêu không phải loại bỏ con người khỏi nhà máy, mà đưa con người ra khỏi những vùng mà sự hiện diện của họ tạo rủi ro nhiễm lớn nhất. Con người chuyển dần từ thao tác trực tiếp sang giám sát, phân tích và xử lý ngoại lệ.

Công nghệ 5: Mini-environment và vùng sạch cục bộ - không cần làm cả căn phòng sạch như nhau

Một trong những ý tưởng có ảnh hưởng lớn nhất đến kỹ thuật phòng sạch hiện đại là nhận ra rằng không phải mọi mét vuông đều có cùng rủi ro. Trong một nhà máy bán dẫn, wafer có thể chỉ tiếp xúc trực tiếp với môi trường tại một số thiết bị công nghệ hoặc điểm chuyển. Trong một dây chuyền lắp ráp chính xác, chỉ bề mặt sản phẩm ở trạm làm việc mới thật sự nhạy cảm. Vậy tại sao phải duy trì toàn bộ một căn phòng rất lớn ở cùng cấp sạch cực cao?

Mini-environment - môi trường sạch cục bộ - giải quyết câu hỏi đó bằng cách tạo một khoang bao che tương đối nhỏ quanh sản phẩm hoặc quá trình. ASHRAE mô tả Mini-environment như một vùng môi trường được tạo bởi khoang bao che để tách sản phẩm hoặc quá trình khỏi môi trường xung quanh, thường dùng trong vi điện tử để duy trì độ sạch rất cao trong một thể tích nhỏ hơn.

Cách tiếp cận này thay đổi cấu trúc phòng sạch thành hai lớp. Background Room - phòng nền - cung cấp điều kiện tổng thể về nhiệt độ, độ ẩm, áp suất và một mức kiểm soát hạt nhất định. Mini-environment bên trong tạo Local Clean Zone - vùng sạch cục bộ - với luồng khí, lọc và áp suất được tối ưu riêng cho sản phẩm.

Lợi ích đầu tiên là kiểm soát nhiễm chính xác hơn. Mức sạch cao nhất nằm gần vulnerable surface - bề mặt nhạy cảm - thay vì phân tán trên toàn bộ thể tích. Người vận hành và những hoạt động ít quan trọng có thể nằm ngoài vùng trọng yếu, từ đó giảm nguồn hạt trực tiếp quanh sản phẩm. Điều này đặc biệt phù hợp với xử lý wafer, quang học, cảm biến và những quá trình có vùng nhạy cảm tương đối nhỏ.

Lợi ích thứ hai là năng lượng. Phòng sạch sử dụng lượng điện đáng kể cho việc tuần hoàn và xử lý không khí. Nếu toàn bộ không gian phòng sạch lớn phải duy trì luồng khí rất lớn chỉ vì một số quá trình cần cấp sạch rất cao, chi phí vận hành có thể tăng mạnh. Mini-environment cho phép tập trung luồng khí cao vào thể tích nhỏ hơn, trong khi phòng nền được thiết kế theo Risk-Based Requirement - yêu cầu dựa trên rủi ro.

Clean Booth và Local Unidirectional Airflow cũng đi theo logic tương tự, dù mức độ bao che và mục đích khác nhau. Một Clean Booth có thể tạo vùng sạch cao hơn trong một phân khu của nhà máy mà không cần cải tạo toàn bộ nhà xưởng. Chụp cấp khí cục bộ có thể bảo vệ một trạm làm việc cụ thể. Trong dược phẩm, RABS và Isolator cũng có thể được nhìn như những phiên bản nâng cao của tư duy đưa lớp kiểm soát tới sát quá trình.

Tuy nhiên, Mini-environment không tách biệt hoàn toàn khỏi phòng nền. Khi cửa mở, vật liệu được chuyển hay bảo trì được thực hiện, hai môi trường tương tác. Vì vậy sự tích hợp giữa vùng cục bộ và phòng sạch nền vẫn phải được xem xét về áp suất, tải nhiệt, luồng khí hồi và khả năng truyền nhiễm. Kiểm soát cục bộ hiệu quả không có nghĩa môi trường xung quanh trở nên không quan trọng.

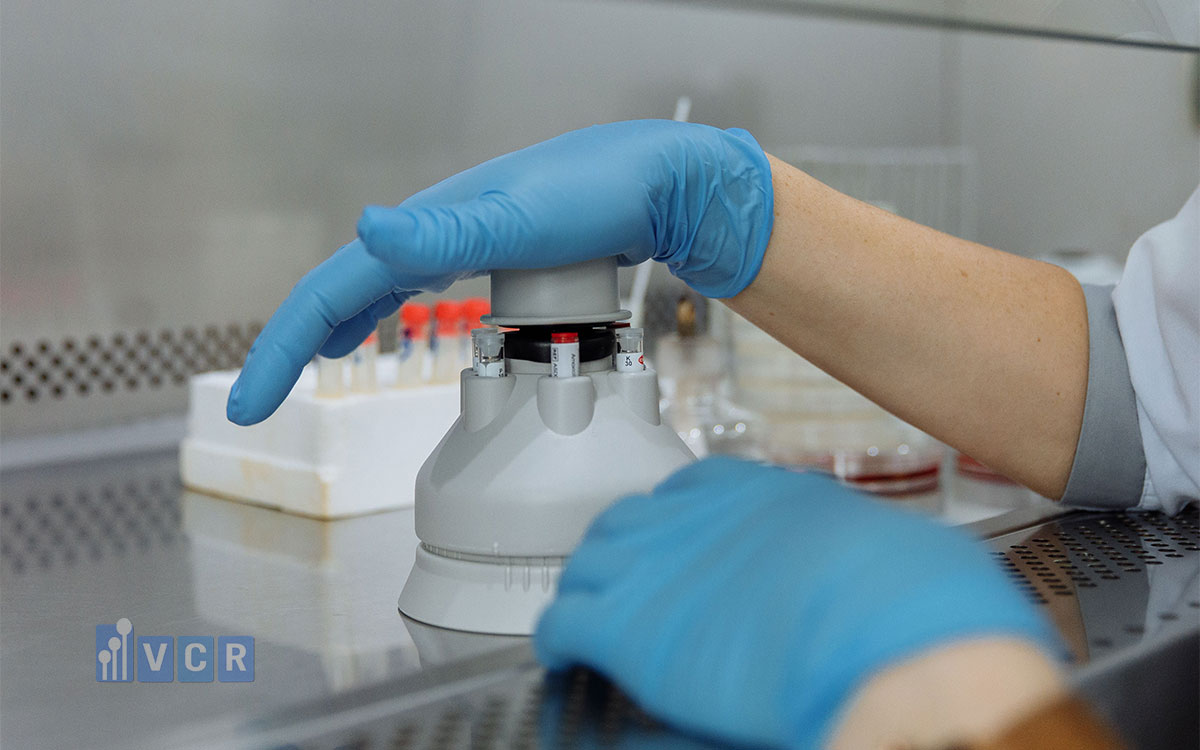

Công nghệ 6: AMC và kiểm soát nhiễm phân tử - khi HEPA không còn đủ

Trong phần lớn lịch sử phòng sạch, bộ lọc là biểu tượng của độ sạch. HEPA và ULPA loại hạt khỏi luồng khí với hiệu suất rất cao, vì vậy nhiều người dễ hình thành một giả định: nếu không khí đã qua HEPA, nó gần như “sạch”. Giả định này đúng nếu dạng nhiễm quan trọng là hạt. Nhưng khi sản phẩm bắt đầu nhạy với phân tử hoặc khí, HEPA không còn là câu trả lời đầy đủ.

AMC - Airborne Molecular Contamination, tức nhiễm phân tử trong không khí - có thể đến từ không khí ngoài trời, hóa chất quá trình, adhesive - chất kết dính, sealant - chất trám, polyme, chất làm sạch, con người hoặc vật liệu xây dựng. Những chất này có thể tồn tại dưới dạng khí hoặc phân tử nhỏ hơn nhiều so với cơ chế lọc hạt thông thường.

ISO 14644-8:2022 phản ánh nhu cầu này bằng việc xây dựng phương pháp Assessment of Air Cleanliness by Chemical Concentration - ACC, tức đánh giá độ sạch không khí theo nồng độ hóa học. Tiêu chuẩn áp dụng khi các chất hóa học trong không khí được xem là rủi ro đối với sản phẩm hoặc quá trình, thay vì mặc định mọi phòng sạch đều cần kiểm soát chúng.

Ngành bán dẫn là lĩnh vực thể hiện vấn đề AMC rõ nhất. Một phòng sạch có thể đạt cấp sạch ISO rất cao nhưng vẫn xuất hiện axit, bazơ, hợp chất hữu cơ hoặc nhiễm liên quan đến chất pha tạp có khả năng tác động lên bề mặt wafer. Một lượng nhiễm phân tử rất nhỏ vẫn có thể ảnh hưởng đến hóa học của quá trình ở những bước sản xuất ngày càng tinh vi.

Molecular Filtration - lọc phân tử - vì thế ngày càng được kết hợp với lọc hạt. Công nghệ có thể sử dụng Activated Carbon - than hoạt tính, adsorbent media - vật liệu hấp phụ - hoặc vật liệu được xử lý để giữ các nhóm hóa chất cụ thể. Nhưng khác với HEPA, nơi hiệu suất thường được mô tả khá rõ theo hạt, bộ lọc hóa học phải được lựa chọn theo chất cần kiểm soát, nồng độ, nhiệt độ, độ ẩm và thời gian tiếp xúc.

Việc giám sát cũng phức tạp hơn. Máy đếm hạt không thể đại diện cho AMC. Các cảm biến hoặc phương pháp phân tích phù hợp phải được lựa chọn theo rủi ro hóa học. Đây là ví dụ điển hình cho sự trưởng thành của ngành: một con số cấp sạch ISO ngày càng ít khả năng đại diện cho toàn bộ độ sạch của môi trường công nghệ cao.

Khi phòng sạch bắt đầu kiểm soát cả hạt và phân tử, câu hỏi “không khí sạch không?” phải được thay bằng hai câu cụ thể hơn: sạch về hạt đến mức nào, và sạch về hóa học đến mức nào? Chính sự phân tách này đang tạo ra một lớp công nghệ mới xoay quanh lọc hóa học, lựa chọn vật liệu và giám sát phân tử.

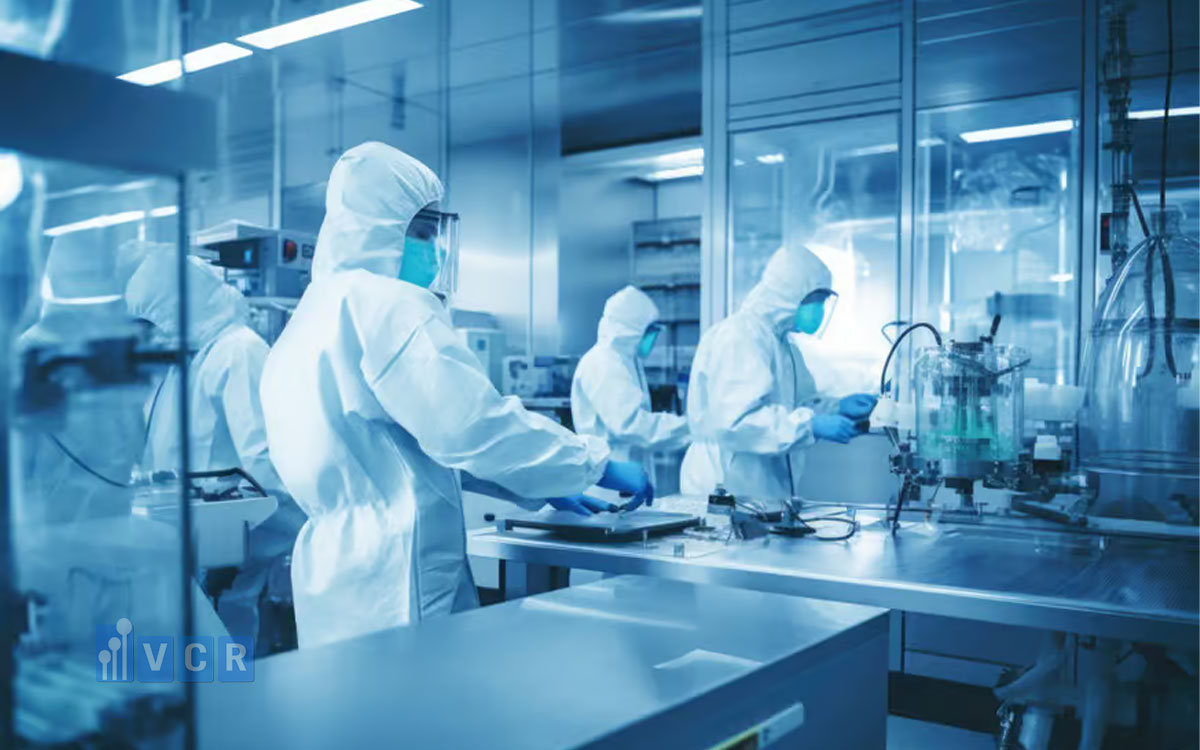

Công nghệ 7: Giám sát bề mặt và Particle Deposition Rate - từ hạt trong khí đến hạt thực sự đến sản phẩm

Máy đếm hạt đo những hạt còn lơ lửng trong không khí tại thời điểm lấy mẫu. Nhưng sản phẩm thường không bị lỗi vì một hạt tồn tại ở đâu đó trong phòng; nó bị lỗi khi hạt đi tới đúng bề mặt nhạy cảm. Khoảng cách giữa “hạt trong không khí” và “hạt trên sản phẩm” chính là nơi Surface Monitoring - giám sát bề mặt - và Particle Deposition Rate - PDR, tức tốc độ lắng đọng hạt - trở nên quan trọng.

ISO 14644-9:2022 xây dựng phương pháp đánh giá Surface Particle Concentration - SCP, tức nồng độ hạt trên bề mặt - đối với các bề mặt rắn như tường, sàn, trạm làm việc, dụng cụ, thiết bị và sản phẩm. Tiêu chuẩn áp dụng cho hạt trong phạm vi khoảng 0,05 µm đến 500 µm, đồng thời tách độ sạch bề mặt khỏi phân loại độ sạch của không khí.

ISO 14644-17:2021 đi thêm một bước khi hướng dẫn sử dụng Particle Deposition Rate trên một hoặc nhiều bề mặt nhạy cảm như một phần của chương trình kiểm soát nhiễm. Thay vì chỉ hỏi có bao nhiêu hạt trên bề mặt tại một thời điểm, PDR quan tâm tốc độ bề mặt tiếp tục nhận thêm hạt theo thời gian.

Sự khác biệt này có ý nghĩa lớn với ngành bán dẫn và quang học. Một wafer được phơi trong môi trường trong mười phút không chỉ phụ thuộc vào nồng độ hạt trong phòng mà còn phụ thuộc vào xác suất một hạt đủ lớn lắng xuống khu vực trọng yếu trong khoảng thời gian đó. Một linh kiện quang học có thể thất bại nếu hạt nằm đúng trên một bề mặt làm việc, dù phân loại cấp sạch tổng thể của phòng vẫn rất tốt.

Có thể hình dung đường lan truyền nhiễm:

Phát sinh hạt

→ Vận chuyển trong không khí

→ Lắng đọng

→ Nhiễm bẩn bề mặt

→ Lỗi sản phẩm.

Cấp sạch ISO chủ yếu mô tả trạng thái hạt ở giai đoạn lơ lửng trong không khí. PDR đưa phép đo gần hơn tới tác động lên sản phẩm. Đây là lý do trong một số quá trình, PDR có thể có ý nghĩa trực tiếp với tỷ lệ sản phẩm đạt hơn việc tiếp tục giảm số lượng hạt trung bình của toàn phòng.

Surface Monitoring còn thay đổi cách đánh giá hoạt động làm sạch. Một chương trình làm sạch tốt không chỉ làm căn phòng trông sạch; nó phải thực sự giảm nhiễm trên bề mặt trọng yếu xuống mức phù hợp. Dữ liệu bề mặt và lắng đọng giúp phân biệt vấn đề phát sinh từ làm sạch kém với vấn đề phát sinh từ luồng khí hoặc một nguồn phát sinh hạt gần quá trình. Đây là một trong những chuyển dịch quan trọng nhất của phòng sạch thế hệ mới: từ việc đo môi trường nói chung sang đo những gì thực sự chạm tới sản phẩm.

Công nghệ 8: Kiểm soát ESD và ion hóa thông minh - phòng sạch điện tử không chỉ cần ít hạt

Trong bán dẫn và điện tử, một sản phẩm có thể nằm trong môi trường cực kỳ sạch nhưng vẫn bị hỏng bởi một sự kiện mà máy đếm hạt hoàn toàn không nhìn thấy: Electrostatic Discharge - ESD, tức phóng tĩnh điện. Điện tích có thể hình thành do tiếp xúc và tách bề mặt, chuyển động của con người, vật liệu cách điện hoặc chính thiết bị; khi phóng điện xảy ra qua linh kiện nhạy, hư hỏng có thể xuất hiện dù phòng đạt cấp sạch ISO rất tốt.

Vì vậy, phòng sạch và EPA - ESD Protected Area, tức khu vực được bảo vệ chống phóng tĩnh điện - là hai hệ thống có phần giao nhau nhưng không đồng nhất. ANSI/ESD S20.20-2021 hiện cung cấp các yêu cầu hành chính và kỹ thuật để xây dựng, triển khai và duy trì chương trình kiểm soát ESD cho linh kiện và thiết bị điện tử nhạy ESD. ESD Association cũng cho biết IEC 61340-5-1 tương đương về kỹ thuật với ANSI/ESD S20.20.

Xem thêm: Các thông tin cơ bản về tiêu chuẩn chống tĩnh điện trong phòng sạch

Các công nghệ kiểm soát ESD truyền thống gồm grounding - nối đất, wrist strap - vòng đeo tay chống tĩnh điện, footwear-flooring system - hệ giày và sàn kiểm soát tĩnh điện - và ionization - ion hóa. Trong phòng sạch thế hệ mới, các thành phần này ngày càng được đưa vào giám sát liên tục thay vì chỉ kiểm tra đầu ca.

Continuous Wrist Strap Monitor - thiết bị giám sát liên tục vòng đeo tay chống tĩnh điện - có thể phát hiện mất kết nối của người vận hành trong quá trình làm việc. Grounding Monitor - thiết bị giám sát nối đất - giám sát trạng thái nối đất của trạm làm việc. Body Voltage Measurement - đo điện áp cơ thể - có thể được sử dụng khi đánh giá rủi ro cho thấy cần thiết. Dữ liệu được đưa về hệ thống trung tâm để ESD trở thành một thông số được quản lý liên tục tương tự áp suất hoặc hạt.

Ionizer - thiết bị ion hóa - đặc biệt quan trọng khi phải xử lý necessary insulators - các vật liệu cách điện cần thiết - mà nối đất thông thường không thể trung hòa điện tích hiệu quả. Intelligent Ionization - ion hóa thông minh - bổ sung điều khiển phản hồi, giám sát ion balance - cân bằng ion - và cảnh báo khi hiệu năng suy giảm, thay vì chỉ để thiết bị ion hóa chạy liên tục mà không biết hiệu quả thực tế.

ESD còn có một mối liên hệ đáng chú ý với nhiễm. Điện tích trên bề mặt có thể hút hạt trong không khí về phía bề mặt sản phẩm, vì vậy kiểm soát điện tích tĩnh điện không chỉ giảm hư hỏng do ESD mà trong một số quá trình còn giúp giảm lắng đọng hạt. Đây là lý do ESD, độ ẩm và kiểm soát hạt nên được xem như các phần tương tác của chiến lược kiểm soát nhiễm trong ngành bán dẫn.

Phòng sạch điện tử thế hệ mới vì thế không còn được mô tả đầy đủ chỉ bằng cấp sạch. Nó là tổ hợp của kiểm soát hạt, kiểm soát ESD, kiểm soát vật liệu và giám sát quá trình. Khi kích thước đặc trưng giảm và độ nhạy của linh kiện tăng, những lớp kiểm soát không nhìn thấy bằng mắt thường sẽ ngày càng quyết định tỷ lệ sản phẩm đạt.

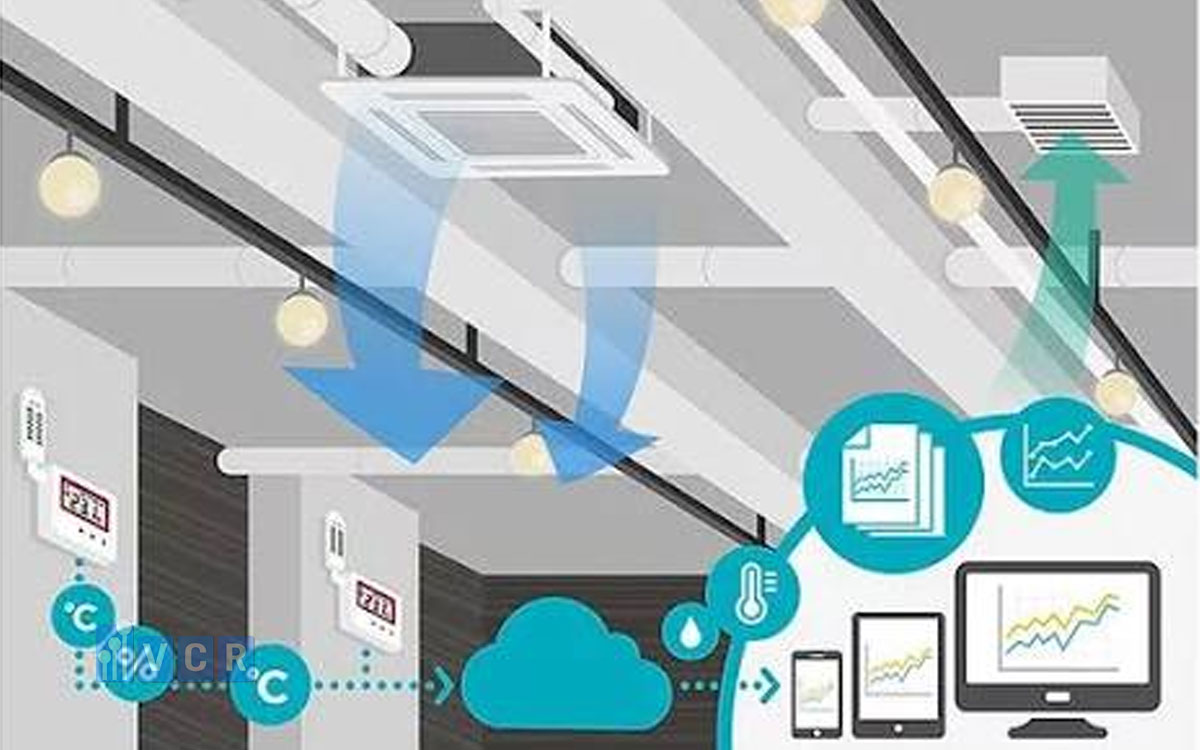

Công nghệ 9: Smart HVAC và Smart FFU - luồng khí bắt đầu thay đổi theo nhu cầu thực tế

Một phòng sạch hoạt động 24 giờ có thể tiếp tục chạy hàng trăm FFU ở cùng một tốc độ ngay cả khi dây chuyền đang nghỉ và số người gần như bằng không. Cách vận hành này đơn giản, ổn định và từng là lựa chọn phổ biến, nhưng nó cũng tạo ra một câu hỏi ngày càng lớn trong thời đại năng lượng đắt đỏ: có nhất thiết phải cung cấp cùng một luồng khí trong mọi trạng thái của quá trình?

Smart HVAC - HVAC thông minh - và Smart FFU - FFU thông minh - đang hướng tới Demand-Based Control - điều khiển theo nhu cầu. Thay vì quạt chỉ có một mức hoạt động, hệ thống có thể điều chỉnh luồng khí dựa trên occupancy - mức hiện diện người, dữ liệu hạt, yêu cầu áp suất và Process State - trạng thái quá trình, trong những ứng dụng đã được đánh giá và thẩm định phù hợp.

ASHRAE mô tả các chiến lược điều khiển nâng cao có thể sử dụng số liệu hạt theo thời gian thực để điều chỉnh dynamic airflow - lưu lượng khí biến thiên - nhằm giảm nhu cầu công suất điện trong cả giai đoạn có người và không có người, với điều kiện các mức vận hành khác nhau phải được kiểm tra để chứng minh hiệu năng quá trình vẫn ổn định. Đây là điểm quan trọng: Smart Control - điều khiển thông minh - không có nghĩa tự ý giảm ACH khi muốn tiết kiệm điện.

FFU là nền tảng phù hợp cho mô hình này vì mỗi bộ có quạt riêng. ASHRAE ghi nhận công nghệ networked feedback control - điều khiển phản hồi qua mạng - có thể cải thiện khả năng điều khiển và độ tin cậy của FFU, trong khi EC Motor - Electronically Commutated Motor, tức động cơ chuyển mạch điện tử - đã thay thế nhiều loại động cơ cũ và nâng hiệu suất năng lượng.

Trong một mạng Smart FFU, tốc độ của từng nhóm FFU có thể được điều chỉnh để duy trì áp suất hoặc luồng khí tại một vùng thay vì tất cả các bộ chạy giống nhau. Nếu bố trí thay đổi, logic phân vùng có thể được cập nhật bằng phần mềm nhiều hơn là thay toàn bộ hệ thống ống gió. Đây là một lợi thế đặc biệt đối với phòng sạch mô-đun hoặc nhà máy thường xuyên thay đổi dây chuyền sản xuất.

Nhưng bài toán khó nhất không phải công nghệ động cơ mà là Control Philosophy - triết lý điều khiển. Nếu số lượng hạt giảm vì quá trình tạm dừng, có thể giảm luồng khí xuống mức nào? Khi người quay lại phòng, cần tăng luồng khí trước bao lâu? Recovery time - thời gian phục hồi - bao nhiêu là chấp nhận được? Mức tải bụi của bộ lọc ảnh hưởng đến vòng điều khiển ra sao? Những câu hỏi này phải được trả lời bằng đánh giá rủi ro và kiểm tra, không phải bằng thuật toán tiết kiệm năng lượng đơn thuần.

Vì thế Smart HVAC là sự giao nhau giữa kiểm soát nhiễm và kỹ thuật năng lượng. Mục tiêu không phải giảm luồng khí nhiều nhất, mà cung cấp lượng luồng khí cần thiết vào đúng thời điểm để duy trì trạng thái kiểm soát với mức năng lượng hợp lý hơn.

Công nghệ 10: AI, Digital Twin và Predictive Maintenance - từ phản ứng sau sự cố sang dự báo suy giảm

Nếu Real-Time Environmental Monitoring tạo ra dữ liệu, bước tiếp theo tự nhiên là sử dụng dữ liệu đó để hiểu phòng sạch trước khi sự cố xảy ra. Đây là nơi AI - Artificial Intelligence, tức trí tuệ nhân tạo, Machine Learning - học máy, Digital Twin - bản sao số - và Predictive Maintenance - bảo trì dự báo - bắt đầu xuất hiện trong câu chuyện của phòng sạch thế hệ mới.

Một hệ thống phòng sạch hiện đại có thể tạo hàng triệu điểm dữ liệu từ máy đếm hạt, cảm biến chênh áp, nhiệt độ, độ ẩm, tốc độ quạt, chênh áp bộ lọc, trạng thái cửa, đồng hồ đo năng lượng và thiết bị quá trình. Con người có thể xem cảnh báo, nhưng rất khó nhận ra mọi mối tương quan trong một khối dữ liệu lớn như vậy nếu chỉ dựa vào bảng xu hướng thủ công.

Anomaly Detection - phát hiện bất thường - có thể giúp xác định những mẫu hình không rõ ràng. Ví dụ số lượng hạt có thể tăng nhẹ mỗi khi một cửa cụ thể được mở trong một khoảng thời gian nhất định. Hoặc chênh áp bộ lọc tăng đều, tốc độ quạt phải tăng để giữ luồng khí và mức tiêu thụ năng lượng bắt đầu tăng. Từng thông số riêng lẻ vẫn nằm trong giới hạn, nhưng kết hợp chúng có thể cho thấy degradation - sự suy giảm - đang hình thành.

Predictive Maintenance sử dụng chính logic đó. Thay vì thay bộ lọc theo một lịch cố định hoặc chờ đến khi chênh áp vượt giới hạn, hệ thống có thể ước tính tốc độ tăng trở lực và dự báo khoảng thời gian bộ lọc tiến tới mức cần bảo trì. Đối với một nhà máy lớn có hàng trăm FFU hoặc nhiều AHU, khả năng này có thể giúp tối ưu cả lịch bảo trì và tồn kho phụ tùng dự phòng.

Digital Twin đưa ý tưởng đi xa hơn. Một bản sao số của phòng sạch có thể kết hợp dữ liệu vật lý, mô hình dòng khí và trạng thái thiết bị để mô phỏng tác động của một thay đổi trước khi thực hiện trên hệ thống thật. Ví dụ kỹ sư có thể đánh giá sơ bộ ảnh hưởng của việc bổ sung thiết bị sản xuất, thay đổi tốc độ quạt hoặc điều chỉnh phân vùng tới luồng khí và tải nhiệt.

Tuy nhiên, AI trong phòng sạch cần được nhìn nhận thực tế. Một thuật toán phát hiện mẫu hình không tự động trở thành validated control system - hệ điều khiển đã được thẩm định. Trong môi trường chịu yêu cầu quản lý nghiêm ngặt như sản xuất dược phẩm, những chức năng kiểm soát ảnh hưởng trực tiếp tới chất lượng sản phẩm vẫn cần quản trị, thẩm định, tính toàn vẹn dữ liệu và kiểm soát thay đổi phù hợp. AI phù hợp nhất hiện nay thường là lớp hỗ trợ phân tích, phát hiện bất thường và đề xuất hành động.

Vì vậy AI không phải “công nghệ thứ mười” đứng tách khỏi chín công nghệ trước. Nó có thể là lớp intelligence - trí tuệ - đặt phía trên toàn bộ hệ thống. Công nghệ rào cản tạo dữ liệu. VHP tạo dữ liệu chu trình. EMS tạo dữ liệu môi trường. Smart FFU tạo dữ liệu vận hành. AI giúp kết nối chúng để phòng sạch chuyển từ phản ứng khi cảnh báo xuất hiện sang nhận biết rằng hiệu năng có khả năng suy giảm trước khi cảnh báo xảy ra.

Câu hỏi thường gặp về công nghệ phòng sạch thế hệ mới

• Phòng sạch thế hệ mới là gì?

Phòng sạch thế hệ mới là môi trường kiểm soát kết hợp các nền tảng truyền thống như HVAC, HEPA và phân loại ISO với công nghệ rào cản, tự động hóa, giám sát, môi trường sạch cục bộ và phân tích dữ liệu. Mục tiêu không chỉ là giảm hạt trong toàn phòng mà kiểm soát đúng dạng nhiễm có khả năng ảnh hưởng tới sản phẩm hoặc quá trình.

• Phòng sạch thế hệ mới khác phòng sạch truyền thống như thế nào?

Khác biệt chính nằm ở cách phân bổ kiểm soát. Phòng sạch truyền thống dựa nhiều vào việc kiểm soát toàn bộ thể tích phòng. Mô hình mới đưa mức kiểm soát cao đến gần quá trình trọng yếu hơn bằng Isolator, Mini-environment, luồng khí cục bộ, tự động hóa và giám sát, trong khi phòng nền được thiết kế theo rủi ro.

• Mười công nghệ nào đang định hình phòng sạch thế hệ mới?

Mười nhóm công nghệ nổi bật gồm công nghệ rào cản; VHP và khử nhiễm sinh học tự động; giám sát môi trường theo thời gian thực; robot và tự động hóa; Mini-environment; AMC và kiểm soát nhiễm phân tử; giám sát bề mặt và PDR; kiểm soát ESD và ion hóa thông minh; Smart HVAC/Smart FFU; cùng AI, Digital Twin và Predictive Maintenance.

• RABS là gì?

RABS - Restricted Access Barrier System - là hệ thống rào cản hạn chế tiếp cận, được sử dụng để tăng sự tách biệt giữa người vận hành và quá trình trọng yếu, đặc biệt trong sản xuất vô trùng. RABS giúp giảm sự can thiệp trực tiếp của con người nhưng vẫn phụ thuộc vào phòng sạch xung quanh và kỷ luật vận hành.

• Isolator là gì?

Isolator là một khoang bao che có mức độ tách biệt cao giữa quá trình và môi trường xung quanh. Tùy ứng dụng, Isolator có thể được thiết kế để bảo vệ sản phẩm vô trùng khỏi người vận hành, kiểm soát phát tán vật liệu nguy hại để bảo vệ con người hoặc đồng thời thực hiện nhiều mục tiêu bảo vệ.

• Isolator có thay thế phòng sạch không?

Không hoàn toàn. Isolator có thể giảm mức độ phụ thuộc của quá trình trọng yếu vào phòng nền, nhưng phòng xung quanh vẫn đảm nhiệm nhiệt độ, độ ẩm, hậu cần, bảo trì và một mức kiểm soát nhiễm phù hợp. Nó thay đổi cách phân bổ kiểm soát chứ không làm phòng sạch biến mất.

• VHP là gì?

VHP - Vaporized Hydrogen Peroxide - là hydrogen peroxide được sử dụng ở trạng thái hơi cho khử nhiễm sinh học trong những ứng dụng phù hợp như Isolator hoặc buồng chuyển. Giá trị của công nghệ nằm ở khả năng tạo một chu trình có thông số được kiểm soát và thẩm định.

• VHP có thay thế làm sạch không?

Không. Làm sạch loại bỏ chất bẩn, hạt và cặn trên bề mặt; VHP chủ yếu thực hiện khử nhiễm sinh học. Bề mặt có nhiễm vật lý hoặc cặn đáng kể vẫn cần được làm sạch phù hợp trước khi thực hiện một chu trình khử nhiễm.

• Real-Time Environmental Monitoring là gì?

Đây là hệ thống thu thập dữ liệu môi trường liên tục hoặc gần thời gian thực từ máy đếm hạt, cảm biến chênh áp, nhiệt độ, độ ẩm và những thông số liên quan. Mục tiêu là phát hiện vượt giới hạn và xu hướng thay vì chỉ biết trạng thái phòng tại những thời điểm kiểm tra định kỳ.

• Phòng sạch có cần giám sát hạt liên tục không?

Không phải mọi phòng sạch đều cần cùng một mức giám sát hạt liên tục. Tần suất và vị trí giám sát phải dựa trên Risk Assessment - đánh giá rủi ro, mức độ trọng yếu của quá trình, yêu cầu tiêu chuẩn và khung quy định áp dụng. ISO 14644-2 yêu cầu Monitoring Plan - kế hoạch giám sát - dựa trên rủi ro.

• Robot giúp giảm nhiễm như thế nào?

Robot giảm số lần người vận hành phải trực tiếp thao tác trong vùng trọng yếu. Điều này có thể giảm phát sinh hạt, rủi ro vi sinh và biến thiên của quá trình. Tuy nhiên robot cũng phải được thiết kế cho phòng sạch, kiểm soát phát sinh hạt từ vật liệu, nguy cơ cản trở luồng khí, hoạt động làm sạch và bảo trì phù hợp.

• Mini-environment là gì?

Mini-environment là một môi trường sạch cục bộ được tạo bằng khoang bao che quanh sản phẩm hoặc quá trình. Nó cho phép duy trì mức độ sạch cao trong một thể tích nhỏ hơn phòng xung quanh và đặc biệt phổ biến trong vi điện tử và bán dẫn.

• Mini-environment có giúp giảm năng lượng không?

Có thể, nếu thiết kế cho phép phòng nền vận hành ở mức kiểm soát thấp hơn trong khi quá trình trọng yếu được bảo vệ cục bộ. Tuy nhiên mức tiết kiệm thực tế phụ thuộc luồng khí, áp suất, quá trình, bố trí nhà máy và cách Mini-environment tích hợp với HVAC tổng thể.

• AMC là gì?

AMC - Airborne Molecular Contamination - là nhiễm ở dạng phân tử trong không khí có khả năng ảnh hưởng tới sản phẩm hoặc quá trình. AMC đặc biệt quan trọng trong ngành bán dẫn, vi điện tử và quang học, nơi một lượng nhiễm hóa học rất nhỏ vẫn có thể ảnh hưởng bề mặt sản phẩm.

• Bộ lọc HEPA có lọc được AMC không?

HEPA được thiết kế chủ yếu để loại nhiễm hạt và không phải giải pháp tổng quát cho mọi loại khí hoặc phân tử. AMC thường cần lọc phân tử hoặc lọc hóa học với vật liệu hấp phụ được lựa chọn theo loại chất cần kiểm soát.

• Particle Deposition Rate là gì?

Particle Deposition Rate - PDR - mô tả tốc độ hạt lắng xuống một bề mặt theo thời gian. ISO 14644-17:2021 hướng dẫn sử dụng PDR trên bề mặt nhạy cảm như một phần của chương trình kiểm soát nhiễm.

• Tại sao PDR có thể quan trọng với tỷ lệ sản phẩm đạt?

Bởi sản phẩm thường bị ảnh hưởng khi hạt thực sự đến được bề mặt trọng yếu, không đơn giản vì hạt tồn tại ở đâu đó trong không khí của phòng. PDR đưa phép đo gần hơn tới nguy cơ lắng đọng trên wafer, linh kiện quang học, cảm biến hoặc những bề mặt nhạy cảm khác.

• Kiểm soát ESD có phải một phần của phòng sạch không?

Kiểm soát ESD là một hệ kiểm soát riêng nhưng có thể cần tích hợp với phòng sạch trong ngành bán dẫn và điện tử. Một căn phòng đạt cấp sạch ISO vẫn có thể xảy ra hư hỏng do ESD nếu nối đất, ion hóa, vật liệu và kiểm soát nhân viên không phù hợp.

• Smart FFU khác FFU thông thường như thế nào?

Smart FFU thường bổ sung khả năng điều chỉnh tốc độ, kết nối mạng, phản hồi và giám sát trạng thái. EC Motor và điều khiển qua mạng cho phép quản lý luồng khí linh hoạt hơn thay vì mỗi FFU vận hành độc lập ở một tốc độ cố định.

• Có thể thay đổi luồng khí theo số lượng hạt không?

Có thể trong những cấu hình phù hợp. ASHRAE đã đề cập điều khiển lưu lượng khí biến thiên phản ứng theo số lượng hạt theo thời gian thực. Tuy nhiên từng chế độ vận hành phải được đánh giá và kiểm tra để chứng minh kiểm soát nhiễm và hiệu năng quá trình vẫn đáp ứng yêu cầu.

• AI được ứng dụng vào phòng sạch như thế nào?

AI có thể hỗ trợ phát hiện bất thường, phân tích xu hướng, dự báo bảo trì, tối ưu năng lượng và tìm mối tương quan giữa nhiều thông số. Trong phòng sạch chịu yêu cầu quản lý nghiêm ngặt, AI nên được xem là lớp hỗ trợ quyết định hoặc phân tích trừ khi ứng dụng điều khiển đã được thẩm định và quản trị phù hợp.

• Digital Twin trong phòng sạch là gì?

Digital Twin - bản sao số - là mô hình kỹ thuật số đại diện cho trạng thái hoặc hành vi của phòng sạch và thiết bị. Nó có thể kết hợp dữ liệu cảm biến với mô hình kỹ thuật để hỗ trợ phân tích, thử nghiệm kịch bản và dự báo ảnh hưởng của các thay đổi.

• Phòng sạch thế hệ mới có tiết kiệm năng lượng hơn không?

Có tiềm năng tiết kiệm hơn nhờ Mini-environment, EC Motor, Smart FFU và luồng khí theo nhu cầu, nhưng giảm tiêu thụ năng lượng không được đánh đổi bằng khả năng kiểm soát nhiễm. Mọi chiến lược giảm luồng khí cần dựa trên đánh giá rủi ro và được chứng minh trong các trạng thái vận hành liên quan.

Kết luận: Phòng sạch thế hệ mới đang chuyển từ “căn phòng” thành một hệ thống công nghệ

Nếu nhìn riêng từng công nghệ, người ta có thể nghĩ ngành phòng sạch chỉ đang trải qua một chu kỳ nâng cấp thiết bị: thêm Isolator, thêm robot, thêm cảm biến, thay động cơ FFU tốt hơn và đưa AI vào hệ thống quản lý tòa nhà BMS. Nhưng khi đặt 10 công nghệ đang định hình phòng sạch thế hệ mới cạnh nhau, một bức tranh khác xuất hiện. Đây không đơn giản là quá trình số hóa thiết bị cũ; nó là sự thay đổi cách ngành định nghĩa nơi nào cần được kiểm soát và điều gì thực sự tạo ra giá trị kỹ thuật.

Lớp đầu tiên của phòng sạch thế hệ mới vẫn là Physical Control - kiểm soát vật lý. Nhưng thay vì chỉ dựa vào một căn phòng kín, lớp này ngày càng sử dụng Isolator, RABS, Mini-environment, Clean Booth và luồng khí cục bộ để đưa mức kiểm soát cao nhất đến sát sản phẩm. Đồng thời lọc phân tử, kiểm soát bề mặt và kiểm soát ESD mở rộng khái niệm độ sạch sang những dạng nhiễm mà cấp sạch ISO truyền thống không thể mô tả đầy đủ.

Lớp thứ hai là Automation and Monitoring - tự động hóa và giám sát. Robot giảm sự can thiệp trực tiếp của con người. VHP biến khử nhiễm sinh học thành một chu trình được kiểm soát. Giám sát môi trường tạo dòng dữ liệu liên tục thay vì chỉ những phép đo rời rạc. Smart FFU và Smart HVAC cho phép luồng khí trở thành một biến số có thể được quản lý theo trạng thái của quá trình thay vì luôn chạy cố định.

Lớp thứ ba là Intelligence - trí tuệ vận hành. Khi dữ liệu từ hạt, áp suất, nhiệt độ, độ ẩm, quạt, bộ lọc và thiết bị quá trình được kết nối, phòng sạch bắt đầu có khả năng tự mô tả hiệu năng của chính nó. Phân tích dữ liệu có thể phát hiện xu hướng. Predictive Maintenance có thể dự báo thời điểm thiết bị suy giảm. Digital Twin giúp thử nghiệm các kịch bản. AI có thể hỗ trợ tìm những mẫu hình mà người vận hành khó nhận ra khi xem từng bảng điều khiển riêng biệt.

Có thể hình dung quá trình tiến hóa này như sau:

Phòng sạch 1.0

→ HEPA + HVAC + phân loại ISO.

Phòng sạch 2.0

→ Công nghệ rào cản + vùng sạch cục bộ + giám sát.

Phòng sạch 3.0

→ Tự động hóa + dữ liệu + điều khiển thích ứng.

Phòng sạch thế hệ tiếp theo

→ Dự báo + dựa trên rủi ro + theo đặc thù quá trình.

Điều đáng chú ý là không giai đoạn nào xóa bỏ giai đoạn trước. Isolator vẫn cần HEPA. AI vẫn cần cảm biến chính xác. Smart FFU vẫn phải tạo luồng khí đúng. Mini-environment vẫn nằm trong một nhà máy có nhiệt độ, độ ẩm và áp suất được kiểm soát. Một công nghệ mới chỉ thực sự tạo giá trị khi nó được xây trên một nền kỹ thuật ổn định.

Sự thay đổi lớn nhất vì thế nằm ở câu hỏi mà người thiết kế đặt ra. Trước đây, dự án có thể bắt đầu bằng “phòng này cần cấp sạch ISO nào?”. Ngày càng nhiều dự án công nghệ cao phải bắt đầu bằng “sản phẩm này nhạy với dạng nhiễm nào?”, “nguồn nhiễm nằm ở đâu?”, “nó đi đến sản phẩm bằng con đường nào?” và “công nghệ nào chặn đường đó hiệu quả nhất?”.

Với ngành dược phẩm vô trùng, sự thay đổi thể hiện qua Barrier Technology, CCS, tự động hóa và giám sát liên tục. EU GMP Annex 1 hiện đã được áp dụng đầy đủ từ ngày 25/8/2024 và đặt một hệ thống kiểm soát nhiễm rộng hơn phân loại cấp sạch đơn thuần vào trung tâm của sản xuất vô trùng.

Với ngành bán dẫn, bài toán đang mở rộng từ hạt trong không khí sang AMC, độ sạch bề mặt, lắng đọng và ESD. ISO 14644-8, ISO 14644-9 và ISO 14644-17 cho thấy ngay trong hệ thống tiêu chuẩn quốc tế, định nghĩa về môi trường sạch đã mở rộng từ “hạt trong không khí” sang cả hóa học, bề mặt và tốc độ hạt đến bề mặt nhạy cảm.

Với ngành điện tử, kiểm soát ESD và ion hóa thông minh khiến phòng sạch trở thành một hệ thống vừa kiểm soát hạt vừa kiểm soát điện tích. Với công nghệ sinh học, công nghệ rào cản, quy trình khép kín và tự động hóa giúp đồng thời giải quyết bảo vệ sản phẩm và an toàn sinh học. Với dược phẩm hoạt lực cao, Isolator, Downflow Booth và BIBO làm tăng vai trò của bảo vệ nhân viên và bảo vệ môi trường trong một ngành từng chủ yếu nói về độ sạch.

Chính những thay đổi này đang làm tăng Engineering Value - giá trị kỹ thuật - của thị trường phòng sạch. Giá trị truyền thống của một dự án từng tập trung nhiều vào panel, cửa, AHU, ống gió và HEPA. Những thành phần đó vẫn cần, nhưng khi công nghệ tiến lên, tỷ trọng giá trị dần dịch chuyển về phía Barrier Technology, containment - kiểm soát phát tán, VHP, giám sát, tự động hóa, luồng khí thông minh, tích hợp quá trình và dữ liệu.

Một FFU thế hệ mới không chỉ cần lọc khí; nó có thể phải tham gia một chiến lược điều khiển qua mạng. Một Pass Box không chỉ cần hai cửa; nó phải được đặt trong Material Transfer Strategy - chiến lược chuyển vật liệu. Một VHP Pass Box cần được nhìn như một quá trình khử nhiễm sinh học có chu trình, cách sắp xếp tải và yêu cầu thẩm định. Một BIBO không làm phòng sạch hơn về cấp sạch ISO nhưng có thể quyết định mức phơi nhiễm của kỹ thuật viên khi thay bộ lọc.

Tương tự, một Isolator không nên được mua chỉ vì “Isolator là xu hướng EU-GMP”. Câu hỏi phải là sản phẩm cần được bảo vệ đến đâu, người vận hành có cần containment - kiểm soát phát tán - hay không, vật liệu vào ra bằng cách nào, chiến lược khử nhiễm ra sao và phòng xung quanh đóng vai trò gì. Công nghệ chỉ tạo ra giá trị khi nó giải quyết một mục tiêu kiểm soát cụ thể trong toàn hệ thống.

Ngay cả AI cũng nên được nhìn theo cách đó. AI không làm phòng sạch nếu luồng khí sai, không khắc phục được một gioăng cửa hỏng và không biến một cảm biến không hiệu chuẩn thành dữ liệu đáng tin cậy. Nhưng khi nền tảng kỹ thuật đúng, AI có thể giúp tổ chức thấy được xu hướng suy giảm trước khi con người nhận ra, kết nối những tín hiệu nhỏ từ nhiều hệ thống và chuyển bảo trì từ phản ứng sang dự báo.

Đó có lẽ là đặc điểm quan trọng nhất của phòng sạch thế hệ mới: nó ngày càng ít được đánh giá bằng số lượng thiết bị mà được đánh giá bằng khả năng duy trì State of Control - trạng thái kiểm soát - trong suốt vòng đời. Một phòng sạch tốt không chỉ “đạt” trong ngày thẩm định. Nó phải tiếp tục biết mình đang ở trạng thái nào, vì sao hiệu năng thay đổi và điều gì cần được thực hiện trước khi nhiễm ảnh hưởng đến sản phẩm.

Khi nhìn theo hướng này, tương lai của ngành phòng sạch không phải là cuộc đua xây những căn phòng ngày càng lớn, ngày càng nhiều HEPA và ngày càng cao về cấp độ sạch. Hướng phát triển có khả năng quan trọng hơn là làm cho việc kiểm soát chính xác hơn, cục bộ hơn, tự động hơn và có thể đo lường tốt hơn.

Đối với các dự án dược phẩm, công nghệ sinh học, bán dẫn, điện tử, thiết bị y tế và các môi trường sản xuất công nghệ cao, việc lựa chọn thiết bị phòng sạch ngày càng cần được đặt trong tổng thể Contamination Control Strategy - chiến lược kiểm soát nhiễm - và đặc điểm của quá trình, thay vì chỉ dựa trên cấp sạch ISO.
