Đánh giá hiệu suất HEPA theo thời gian - Không chỉ dựa vào chênh áp

Bài viết này của VCR sẽ phân tích vì sao cần kết hợp chênh áp với lưu lượng, tính toàn vẹn, số hạt và lịch sử vận hành để đánh giá hiệu suất HEPA theo thời gian - thay vì chỉ đọc một con số trên đồng hồ.

Vì sao không thể đánh giá HEPA chỉ bằng chênh áp?

Trong nhiều nhà máy, chênh áp qua bộ lọc HEPA được xem là chỉ số quan trọng nhất để xác định tình trạng của bộ lọc. Cách tiếp cận này có cơ sở thực tế vì chênh áp tương đối dễ đo, có thể giám sát liên tục và phản ánh trực tiếp mức độ cản trở dòng khí. Khi bụi tích tụ trên vật liệu lọc, sức cản tăng lên và chênh áp giữa phía trước và phía sau bộ lọc thường tăng theo.

Tìm hiểu Bộ lọc HEPA là gì?

Tuy nhiên, chênh áp chỉ phản ánh một phần trạng thái của bộ lọc. Giá trị này chủ yếu cho biết mức tổn thất áp suất của dòng khí khi đi qua cụm lọc tại một điều kiện vận hành nhất định. Chênh áp không trực tiếp đo khả năng giữ hạt, không xác nhận tính toàn vẹn của vật liệu lọc và cũng không chứng minh rằng toàn bộ không khí đang đi xuyên qua vùng vật liệu lọc theo đúng thiết kế.

Một bộ lọc có thể bị thủng cục bộ, rách vật liệu, nứt keo làm kín hoặc hở gioăng nhưng chênh áp tổng thể vẫn chưa thay đổi đáng kể. Diện tích rò rỉ có thể rất nhỏ so với tổng diện tích bộ lọc nên ảnh hưởng đến sức cản tổng không đủ lớn để đồng hồ chênh áp nhận biết. Dù vậy, chính điểm rò nhỏ đó lại có thể tạo ra đường đi trực tiếp cho hạt bụi và vi sinh vật vượt qua hệ thống lọc.

Ngược lại, chênh áp tăng cao chưa chắc đồng nghĩa hiệu suất giữ hạt đã giảm. Trong một số trường hợp, lớp bụi tích tụ trên bề mặt vật liệu có thể làm tăng sức cản nhưng vẫn duy trì, thậm chí làm tăng khả năng giữ một số dải kích thước hạt. Vấn đề chính khi đó không nhất thiết là hiệu suất lọc hạt, mà là lưu lượng gió suy giảm, quạt phải hoạt động ở tải cao hơn, tiêu thụ năng lượng tăng và khả năng duy trì điều kiện phòng sạch bị ảnh hưởng.

Một sai lầm phổ biến khác là cho rằng chênh áp thấp luôn là dấu hiệu tốt. Trên thực tế, chênh áp thấp bất thường có thể xuất phát từ giảm lưu lượng gió, lỗi cảm biến, rò rỉ đường ống đo áp, sai vị trí đầu lấy áp, đường khí đi tắt, gioăng không kín hoặc bộ lọc không được ép đúng vào khung. Nếu chỉ nhìn vào con số thấp mà không đánh giá các dữ liệu liên quan, người vận hành có thể bỏ qua một tình trạng nghiêm trọng.

Trong hệ thống sử dụng biến tần hoặc điều khiển lưu lượng không đổi, chênh áp tăng do bộ lọc bám bụi có thể được bù bằng việc tăng tốc độ quạt. Khi đó, lưu lượng vẫn được duy trì trong một khoảng thời gian và người vận hành có thể chưa nhận thấy sự thay đổi rõ rệt tại khu vực sử dụng. Tuy nhiên, quạt đang tiêu thụ nhiều năng lượng hơn, biên dự phòng bị thu hẹp và hệ thống tiến gần tới giới hạn vận hành.

Bởi vậy, chênh áp phải được xem là một chỉ số sức cản dòng khí, không phải là kết luận cuối cùng về hiệu suất hoặc tính toàn vẹn của HEPA. Một chương trình quản lý lọc đáng tin cậy cần đặt chênh áp trong mối quan hệ với lưu lượng, vận tốc, kiểm tra rò rỉ, số hạt, trạng thái cơ khí và dữ liệu lịch sử.

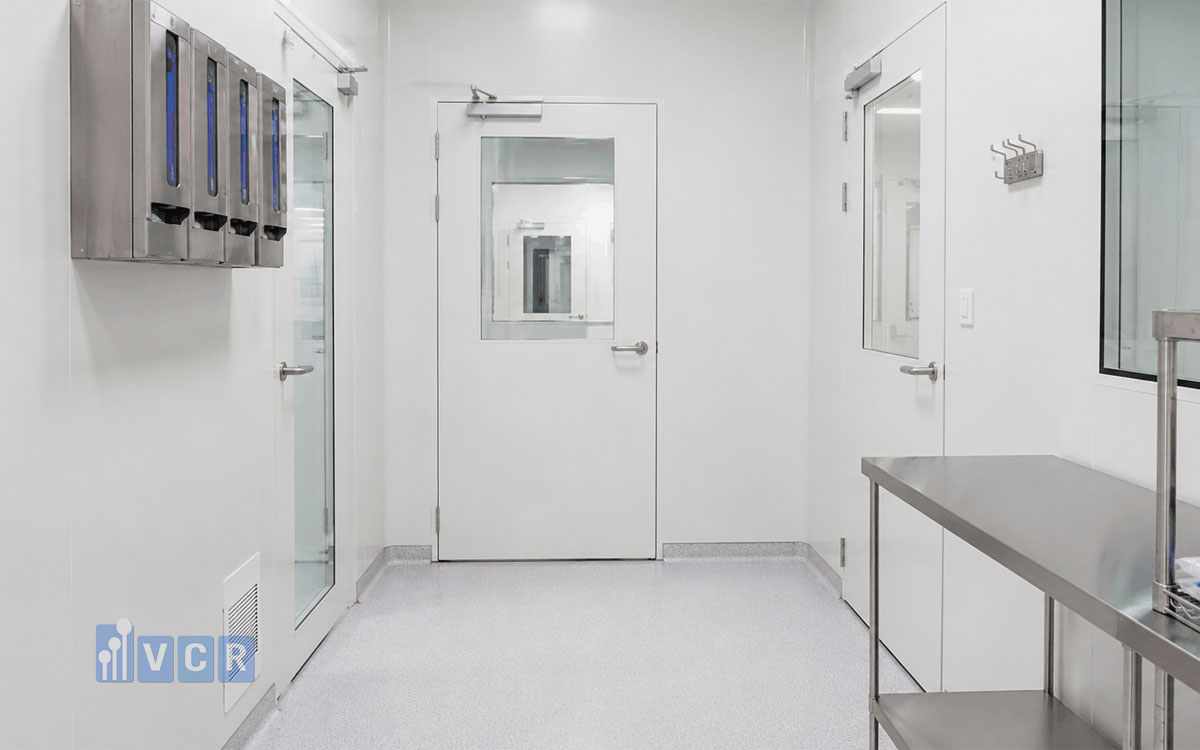

Hiệu suất HEPA thay đổi như thế nào trong suốt vòng đời?

Một bộ lọc HEPA không có trạng thái hiệu suất cố định trong toàn bộ thời gian sử dụng. Từ khi được sản xuất, vận chuyển, lưu kho, lắp đặt cho đến khi vận hành trong hệ thống thực tế, bộ lọc phải trải qua nhiều tác động cơ học, môi trường và khí động học khác nhau.

Kết quả kiểm tra tại nhà máy sản xuất cho biết bộ lọc đáp ứng cấp hiệu suất xác định trong điều kiện thử nghiệm tiêu chuẩn. Các thông tin thường bao gồm hiệu suất tại kích thước hạt xuyên thấu mạnh nhất, lưu lượng danh định, chênh áp ban đầu và kết quả kiểm tra rò rỉ. Đây là dữ liệu nền tảng quan trọng nhưng chưa thể thay thế việc kiểm tra sau lắp đặt.

Trong quá trình vận chuyển, bộ lọc có thể chịu rung động, va đập, nghiêng đổ hoặc chênh lệch nhiệt độ và độ ẩm. Những tác động này có thể làm biến dạng khung, ảnh hưởng đến lớp keo liên kết giữa vật liệu lọc và khung, làm tổn thương các nếp gấp hoặc thay đổi trạng thái của gioăng làm kín. Vì vậy, một bộ lọc đạt yêu cầu tại nhà máy sản xuất chưa chắc vẫn giữ nguyên tình trạng sau khi được đưa tới công trường.

Khi lắp đặt, hiệu suất của toàn bộ cụm lọc còn phụ thuộc vào chất lượng hộp lọc, mặt bích, khung ép, gioăng, gel seal, knife edge và thao tác của kỹ thuật viên. Bộ lọc có thể hoàn toàn nguyên vẹn nhưng hệ thống vẫn bị rò nếu lực ép không đều, khung lắp đặt bị cong, gioăng lệch vị trí hoặc bề mặt tiếp xúc có dị vật.

Sau khi đưa vào vận hành, các hạt bụi dần tích tụ trên bề mặt và bên trong cấu trúc vật liệu lọc. Mức độ tích tụ phụ thuộc vào chất lượng lọc sơ cấp, nồng độ hạt đầu vào, thời gian hoạt động, lưu lượng gió, điều kiện sản xuất và các sự kiện bất thường như thi công, sửa chữa hoặc thay đổi quy trình.

Khi tải bụi tăng, chênh áp qua bộ lọc thường tăng theo. Nếu quạt vận hành ở tốc độ cố định, lưu lượng gió có xu hướng giảm dần. Nếu hệ thống được điều khiển để duy trì lưu lượng không đổi, quạt sẽ phải tăng tốc hoặc tăng công suất để bù sức cản. Trong cả hai trường hợp, năng lượng sử dụng và trạng thái cân bằng của hệ thống HVAC đều có thể thay đổi.

Không phải mọi dạng suy giảm đều liên quan đến tích bụi. Vật liệu lọc có thể bị tổn thương do thao tác vệ sinh không phù hợp, tiếp xúc với vật sắc nhọn, áp lực khí quá cao, nước ngưng, hóa chất hoặc aerosol dầu. Keo làm kín có thể lão hóa, gioăng có thể mất đàn hồi, khung có thể biến dạng và cơ cấu ép có thể bị lỏng theo thời gian.

Tại các khu vực có độ ẩm cao hoặc nguy cơ ngưng tụ, hơi nước có thể ảnh hưởng đến cấu trúc vật liệu lọc và làm thay đổi sức cản dòng khí. Nếu bộ lọc bị ướt nghiêm trọng, khả năng chịu lực và tính toàn vẹn có thể bị suy giảm. Sau khi khô, chênh áp có thể trở về gần mức cũ nhưng các hư hỏng cơ học hoặc biến dạng vẫn có thể tồn tại.

Aerosol sử dụng trong phép kiểm tra rò rỉ cũng cần được quản lý phù hợp. Việc tạo nồng độ aerosol quá cao, thử nghiệm quá thường xuyên hoặc không kiểm soát thời gian thanh lọc sau thử có thể gây tải không cần thiết lên bộ lọc và ảnh hưởng đến quá trình sản xuất tiếp theo.
Vòng đời của HEPA vì vậy phải được hiểu là quá trình thay đổi đồng thời của sức cản, khả năng duy trì lưu lượng, độ kín, độ bền cơ học và mức độ phù hợp với yêu cầu khu vực sử dụng. Đánh giá đúng phải dựa trên xu hướng của nhiều chỉ số, thay vì chỉ so sánh một giá trị với giới hạn cố định.

Xem thêm: 3 Yếu tố ảnh hưởng đến Hiệu quả của Bộ lọc HEPA

Chênh áp phản ánh điều gì?

Chênh áp qua HEPA là hiệu số áp suất giữa phía trước và phía sau bộ lọc. Giá trị này hình thành do dòng khí phải vượt qua sức cản của vật liệu lọc, các nếp gấp, lớp phân cách và cấu trúc của bộ lọc. Khi được đo đúng, chênh áp giúp người vận hành nhận biết sức cản hiện tại của cụm lọc. Việc ghi nhận giá trị theo thời gian có thể cho thấy xu hướng tích bụi, mức độ tăng tải của hệ thống và khả năng duy trì lưu lượng của quạt.

Chênh áp cũng là dữ liệu cần thiết để đánh giá tiêu thụ năng lượng. Bộ lọc có sức cản càng cao thì quạt càng phải tạo ra cột áp lớn hơn để duy trì lưu lượng. Trong các hệ thống có hàng trăm hoặc hàng nghìn bộ lọc, mức chênh áp tăng thêm trên từng bộ lọc có thể tạo ra tác động đáng kể đến tổng năng lượng vận hành.

Giá trị chênh áp còn hỗ trợ phát hiện một số sự cố như bộ lọc bám bụi nhanh bất thường, lọc sơ cấp không hoạt động hiệu quả, van gió thay đổi trạng thái hoặc quạt không đạt công suất thiết kế. Tuy nhiên, để diễn giải đúng, điều kiện đo phải được kiểm soát.

Chênh áp phụ thuộc mạnh vào lưu lượng. Khi lưu lượng qua bộ lọc tăng, chênh áp thường tăng theo. Nếu hai lần đo được thực hiện ở hai tốc độ quạt khác nhau, việc so sánh trực tiếp có thể dẫn đến kết luận sai. Một giá trị chênh áp cao có thể chỉ là kết quả của việc hệ thống đang chạy ở lưu lượng lớn hơn.

Vì vậy, dữ liệu chênh áp nên được ghi cùng lưu lượng, tốc độ quạt, tần số biến tần, vị trí van và trạng thái vận hành của phòng. Khi có thể, nhà máy nên chuẩn hóa dữ liệu về cùng một lưu lượng tham chiếu hoặc xây dựng đường đặc tính chênh áp - lưu lượng của từng nhóm bộ lọc.

Vị trí đầu lấy áp cũng ảnh hưởng đến độ chính xác. Đầu lấy áp phải đại diện cho áp suất tĩnh ở phía trước và phía sau bộ lọc, tránh vùng xoáy, tránh vị trí bị tác động trực tiếp bởi tia gió và không bị tắc nghẽn. Đường ống đo cần kín, không gập, không chứa nước và được kết nối đúng chiều.

Đồng hồ chênh áp hoặc cảm biến áp suất phải có dải đo phù hợp, độ phân giải đủ và được hiệu chuẩn định kỳ. Một thiết bị có dải đo quá lớn so với giá trị thực tế có thể không đủ nhạy để phát hiện những thay đổi nhỏ. Ngược lại, thiết bị có dải đo quá thấp có thể bị quá tải hoặc thường xuyên chạm giới hạn.

Chênh áp không thể xác định vị trí rò rỉ. Nó cũng không phân biệt được dòng khí đang đi xuyên qua vật liệu lọc hay đi vòng qua gioăng. Chênh áp không trực tiếp cho biết tỷ lệ hạt bị giữ lại và không thay thế phép kiểm tra tính toàn vẹn bằng aerosol.

Do đó, câu hỏi phù hợp không phải là “Chênh áp hiện tại có cao không?”, mà là “Chênh áp hiện tại có phù hợp với lưu lượng, trạng thái quạt, lịch sử vận hành và kết quả kiểm tra tính toàn vẹn hay không?”.

Những dữ liệu cần kết hợp để đánh giá HEPA theo thời gian

Đánh giá hiệu suất HEPA theo thời gian cần được xây dựng như một hệ thống dữ liệu nhiều lớp. Mỗi chỉ số phản ánh một khía cạnh khác nhau và chỉ có giá trị đầy đủ khi được phân tích trong mối quan hệ với các chỉ số còn lại.

Chênh áp qua bộ lọc

Chênh áp cần được ghi nhận ngay sau khi lắp đặt và hoàn thành kiểm tra ban đầu. Giá trị này trở thành một phần của đường cơ sở. Trong quá trình vận hành, nhà máy cần theo dõi không chỉ giá trị tuyệt đối mà còn tốc độ tăng chênh áp.

Một bộ lọc tăng từ 120Pa lên 180Pa trong ba năm có đặc điểm khác với bộ lọc tăng cùng mức đó chỉ trong ba tháng. Tốc độ tăng nhanh có thể phản ánh tải bụi bất thường, vấn đề của lọc sơ cấp, hoạt động thi công hoặc thay đổi quy trình.

Dữ liệu chênh áp cần được đối chiếu với giờ chạy thực tế. Với hệ thống chỉ hoạt động một ca mỗi ngày, tuổi lịch không phản ánh chính xác mức sử dụng. Theo dõi theo giờ vận hành giúp so sánh giữa các bộ lọc hoặc khu vực có lịch hoạt động khác nhau.

Lưu lượng gió

Lưu lượng cho biết lượng không khí thực tế đi qua bộ lọc trong một đơn vị thời gian. Đây là chỉ số trực tiếp liên quan đến số lần trao đổi khí, khả năng pha loãng hạt, duy trì chênh áp phòng và kiểm soát môi trường.

Khi chênh áp tăng nhưng lưu lượng vẫn ổn định, cần kiểm tra xem quạt có đang tăng tốc để bù tải hay không. Nếu quạt đã gần giới hạn công suất, hệ thống có thể mất khả năng duy trì lưu lượng trong tương lai gần.

Khi lưu lượng giảm nhưng chênh áp không tăng đáng kể, cần xem xét tốc độ quạt, trạng thái van, lỗi cảm biến, rò rỉ ống gió hoặc thay đổi trong hệ thống phân phối khí. Không nên kết luận bộ lọc bít tắc nếu chưa loại trừ các nguyên nhân khác.

Đối với FFU, lưu lượng hoặc vận tốc trung bình dưới mặt lọc cần được theo dõi cùng tốc độ quạt và tín hiệu điều khiển. Một FFU tăng tốc liên tục để giữ vận tốc có thể cho thấy sức cản bộ lọc đang tăng dù người vận hành chưa nhận thấy thay đổi tại vùng làm việc.

Vận tốc và độ đồng đều vận tốc

Tổng lưu lượng đạt yêu cầu không có nghĩa vận tốc phân bố đều trên toàn bộ mặt lọc. Một số vùng có thể có vận tốc cao trong khi các vùng khác bị thiếu gió. Sự không đồng đều này có thể tạo ra vùng xoáy, vùng hồi lưu hoặc làm suy yếu khả năng bảo vệ tại vị trí quan trọng.

Với LAF, tủ dòng khí một chiều, khu vực Grade A, buồng cân hoặc các thiết bị cần kiểm soát dòng khí, việc đo vận tốc tại nhiều điểm có ý nghĩa đặc biệt quan trọng. Dữ liệu nên bao gồm vận tốc trung bình, giá trị thấp nhất, giá trị cao nhất và mức độ biến thiên giữa các điểm.

Sự thay đổi phân bố vận tốc có thể liên quan đến bộ lọc bám bụi không đều, kết cấu plenum không tối ưu, quạt mất cân bằng, vật cản phía trước hoặc phía sau lọc, damper sai vị trí hoặc sự khác biệt giữa các FFU liền kề.

Khi đánh giá theo thời gian, cần sử dụng cùng lưới đo, cùng khoảng cách đo và điều kiện vận hành tương đương. Nếu vị trí đo thay đổi giữa các lần kiểm tra, dữ liệu sẽ khó so sánh.

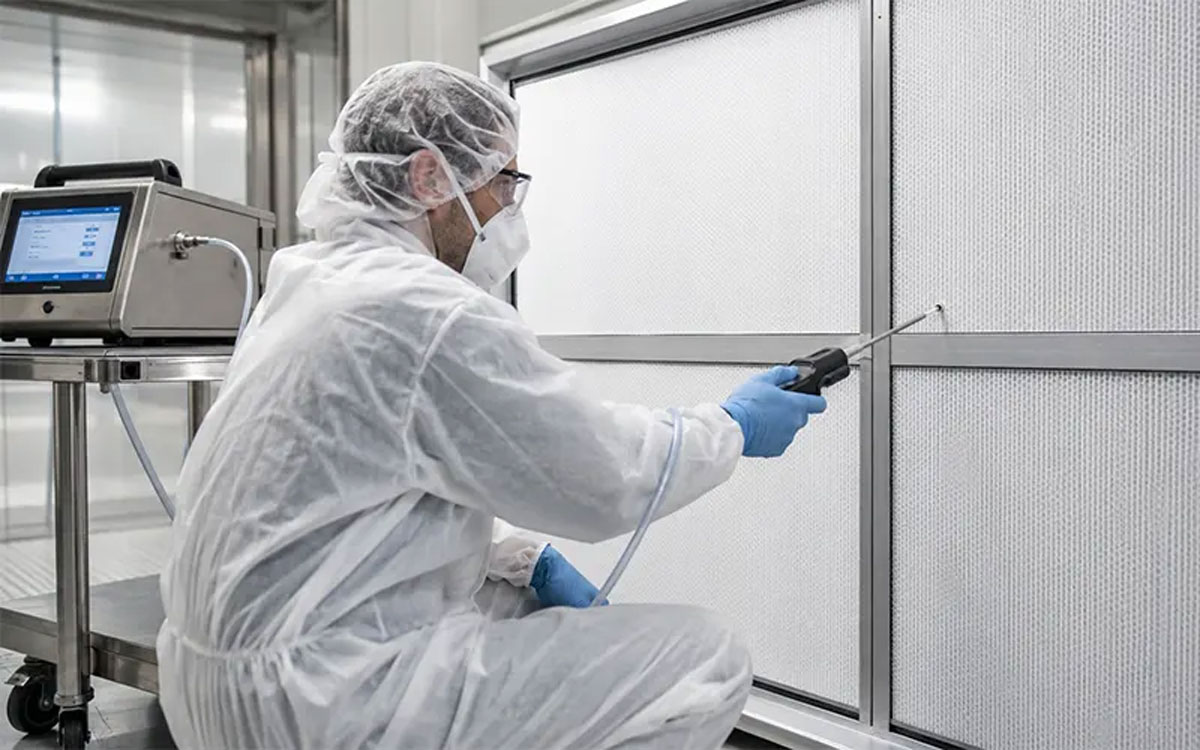

Kiểm tra tính toàn vẹn và rò rỉ

Kiểm tra tính toàn vẹn nhằm xác định aerosol có vượt qua vật liệu lọc, keo làm kín, khung, gioăng hoặc vị trí tiếp giáp hay không. Đây là phép kiểm tra không thể thay thế bằng chênh áp.

Trong phép thử, aerosol được đưa vào phía trước bộ lọc ở nồng độ phù hợp. Kỹ thuật viên sử dụng máy đo quang aerosol hoặc thiết bị tương ứng để quét phía sau bộ lọc, các đường keo, khung và khu vực làm kín.

Việc quét phải thực hiện với tốc độ phù hợp, khoảng cách đầu dò ổn định và độ phủ đầy đủ. Nếu di chuyển quá nhanh, kỹ thuật viên có thể bỏ sót điểm rò. Nếu nồng độ aerosol phía trước không ổn định hoặc không đủ, kết quả cũng có thể không đáng tin cậy.

Khi phát hiện rò rỉ, cần xác định rõ vị trí, mức độ và dạng rò. Rò qua vật liệu lọc có ý nghĩa khác với rò tại gioăng. Rò tại gioăng có thể được xử lý bằng điều chỉnh lực ép hoặc thay gioăng, trong khi rách vật liệu có thể yêu cầu sửa chữa chuyên dụng hoặc thay toàn bộ bộ lọc.

Kết quả kiểm tra phải được lưu theo từng bộ lọc và từng vị trí lắp đặt. Việc chỉ ghi “đạt” hoặc “không đạt” mà không lưu nồng độ thử, thiết bị, sơ đồ quét và vị trí rò sẽ làm giảm giá trị truy xuất của hồ sơ.

Xem thêm: 5 phương pháp kiểm tra tính toàn vẹn cho lọc HEPA

Nồng độ hạt phía sau bộ lọc

Đo hạt phía sau bộ lọc có thể hỗ trợ đánh giá khả năng kiểm soát hạt tại khu vực sử dụng. Tuy nhiên, cần phân biệt rõ phép đo ngay sau bộ lọc với phép đo phân loại phòng sạch.

Nồng độ hạt trong phòng bị ảnh hưởng bởi nhiều nguồn khác nhau như con người, thiết bị, bao bì, vật liệu, thao tác sản xuất, cửa mở, quá trình vệ sinh và sự xáo trộn dòng khí. Vì vậy, số hạt trong phòng tăng không tự động đồng nghĩa bộ lọc HEPA bị hỏng.

Nếu nghi ngờ HEPA, cần đánh giá vị trí phát sinh hạt, thời điểm xuất hiện, trạng thái hoạt động của phòng và mối liên hệ với luồng khí. Đo hạt gần mặt lọc hoặc trong dòng khí cấp có thể giúp phân biệt nguồn phát sinh từ hệ thống cấp khí với nguồn phát sinh trong phòng.

Dữ liệu hạt cần được xem xét theo xu hướng. Sự gia tăng nhỏ nhưng lặp lại qua nhiều kỳ có thể có ý nghĩa hơn một kết quả cao đơn lẻ xuất hiện trong thời điểm có hoạt động bất thường.

Tình trạng cơ khí của bộ lọc

Kiểm tra bằng mắt và kiểm tra cơ khí là phần không thể thiếu. Cần quan sát khung lọc, vật liệu lọc, nếp gấp, lớp keo, gioăng, gel seal, bề mặt tiếp xúc và cơ cấu ép. Dấu hiệu cần lưu ý gồm khung cong, gioăng bị lệch, gel bị đứt đoạn, keo nứt, vật liệu đổi màu, vết ẩm, bụi bám không đều, nếp gấp biến dạng hoặc dấu hiệu va chạm. Các chi tiết lỏng, rung hoặc không được cố định đúng cũng có thể làm suy giảm độ kín theo thời gian.

Tại trần lọc, cần kiểm tra tình trạng hộp lọc và kết cấu trần. Rò rỉ đôi khi không nằm ở bộ lọc mà xuất hiện tại mối nối giữa hộp lọc và hệ thống trần, tại cửa thăm hoặc tại các vị trí xuyên qua kết cấu. Đối với bộ lọc sử dụng gel seal, knife edge phải đi đúng tâm rãnh gel và không gây cắt, xô lệch hoặc tạo khoảng hở. Với gioăng khô, lực ép phải đủ và phân bố đều.

Trạng thái quạt và hệ thống điều khiển

Dữ liệu quạt giúp giải thích mối quan hệ giữa chênh áp và lưu lượng. Các thông số nên theo dõi gồm tốc độ quay, tần số biến tần, dòng điện, công suất, mức mở damper và tín hiệu điều khiển.

Nếu chênh áp tăng trong khi lưu lượng không đổi, tốc độ quạt có thể đang tăng dần. Đây là dấu hiệu hệ thống điều khiển đang bù tải. Khi tốc độ quạt đạt giới hạn, lưu lượng sẽ bắt đầu giảm và điều kiện phòng sạch có thể bị ảnh hưởng.

Theo dõi năng lượng cũng giúp xác định thời điểm thay lọc theo góc độ kinh tế. Một bộ lọc vẫn đạt kiểm tra rò rỉ nhưng có sức cản quá cao có thể khiến chi phí điện tăng đáng kể. Trong một số trường hợp, thay lọc sớm hơn giới hạn kỹ thuật có thể mang lại hiệu quả vận hành tốt hơn.

Lịch sử vận hành và sự kiện bất thường

Mỗi bộ lọc cần được đặt trong bối cảnh sử dụng thực tế. Hai bộ lọc cùng loại, lắp cùng ngày nhưng ở hai khu vực khác nhau có thể có vòng đời rất khác. Lịch sử cần ghi nhận ngày lắp đặt, ngày đưa vào hoạt động, giờ chạy, các lần kiểm tra, kết quả đo, sự cố, sửa chữa, thay đổi hệ thống, hoạt động xây dựng và các sự kiện có khả năng làm tăng tải bụi.

Các sự kiện như thay máy sản xuất, khoan cắt trong khu vực kỹ thuật, mở trần, thay đổi luồng vật liệu, mất kiểm soát độ ẩm hoặc nước xâm nhập cần được liên kết với xu hướng dữ liệu HEPA. Đây là cơ sở để giải thích những thay đổi không bình thường.

Một bộ lọc không thể được đánh giá đầy đủ nếu hồ sơ vận hành bị tách rời khỏi hồ sơ bảo trì và hồ sơ chất lượng. Thông tin cần được kết nối để tạo ra bức tranh vòng đời thống nhất.

Thiết lập đường cơ sở sau khi lắp đặt

Đường cơ sở là bộ dữ liệu ban đầu dùng để so sánh trong toàn bộ thời gian sử dụng của HEPA. Nếu không có đường cơ sở, nhà máy sẽ khó xác định một giá trị hiện tại là đặc tính bình thường của bộ lọc hay dấu hiệu suy giảm.

Trước khi lắp đặt, cần thu thập hồ sơ của bộ lọc gồm nhà sản xuất, mã sản phẩm, số sê-ri, cấp hiệu suất, kích thước, lưu lượng danh định, chênh áp ban đầu, vật liệu khung, loại gioăng và chứng nhận thử nghiệm.

Bộ lọc phải được kiểm tra ngoại quan trước khi đưa vào khu vực lắp đặt. Bao bì cần nguyên vẹn, khung không biến dạng, vật liệu lọc không bị tổn thương và gioăng không bị bong, rách hoặc ép lâu ngày ở trạng thái bất thường.

Quá trình vận chuyển từ kho đến vị trí lắp đặt cần hạn chế rung, va đập và nghiêng đổ. HEPA không nên được đặt trực tiếp trên bề mặt bẩn hoặc để vật khác đè lên. Khi mở bao bì, người thao tác phải tránh chạm vào vật liệu lọc.

Sau khi lắp đặt, cần xác nhận đúng chiều dòng khí, đúng mã lọc và đúng vị trí thiết kế. Cơ cấu ép phải được siết đều. Nếu sử dụng gel seal, cần kiểm tra sự tiếp xúc liên tục giữa knife edge và gel. Nếu sử dụng gioăng, cần kiểm tra độ nén và sự đồng đều trên toàn chu vi.

Kiểm tra tính toàn vẹn sau lắp đặt là bước cần thiết để xác nhận toàn bộ hệ thống lọc đã lắp đặt đạt yêu cầu. Kết quả này không chỉ đánh giá vật liệu lọc mà còn đánh giá khung, keo, gioăng và bề mặt tiếp giáp.

Sau đó, cần đo chênh áp tại lưu lượng vận hành đã xác định. Đồng thời ghi nhận tốc độ quạt, tần số biến tần, vị trí van và điều kiện phòng. Đây là giá trị chênh áp ban đầu của bộ lọc trong hệ thống thực tế.

Lưu lượng và phân bố vận tốc cũng phải được đo. Với các thiết bị dòng khí một chiều, cần xây dựng bản đồ vận tốc theo lưới đo thống nhất. Các điểm có vận tốc thấp hoặc cao bất thường phải được điều tra trước khi chấp nhận đường cơ sở. Đường cơ sở nên bao gồm kết quả số hạt hoặc kết quả phân loại phòng sạch sau khi hệ thống ổn định. Nếu khu vực thuộc phạm vi thẩm định hoặc tái thẩm định, dữ liệu HEPA cần được liên kết với hồ sơ thẩm định HVAC và phòng sạch.

Mỗi bộ lọc nên có một mã định danh duy nhất. Mã này được gắn với vị trí lắp đặt, hồ sơ kỹ thuật, kết quả thử nghiệm, ảnh hiện trạng, ngày lắp, ngày vận hành và lịch sử bảo trì. Có thể xem bộ hồ sơ này như “hộ chiếu vòng đời” của HEPA. Khi bộ lọc được chuyển vị trí, sửa chữa hoặc thay thế, mọi thay đổi phải được cập nhật để duy trì tính truy xuất.

Đường cơ sở tốt không chỉ là một tập hợp các con số. Nó phải mô tả rõ điều kiện đo, thiết bị sử dụng, trạng thái hệ thống và tiêu chí chấp nhận. Chỉ khi điều kiện tham chiếu được xác định rõ, các lần đánh giá sau mới có thể so sánh hợp lệ.

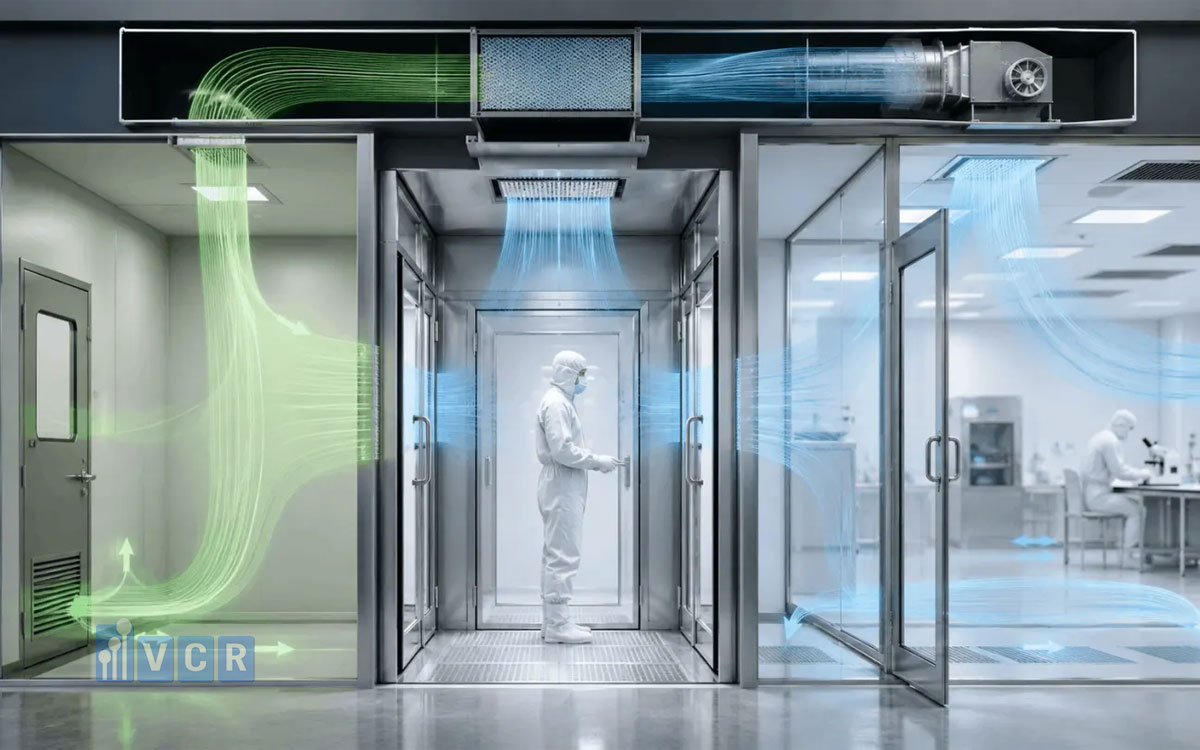

Theo dõi HEPA định kỳ trong nhà máy

Tần suất theo dõi HEPA cần được xác định dựa trên mức độ quan trọng của khu vực, yêu cầu tiêu chuẩn, đặc điểm sản phẩm, điều kiện vận hành và đánh giá rủi ro.

Các chỉ số có thể giám sát liên tục như chênh áp, tốc độ quạt, lưu lượng hoặc cảnh báo hệ thống nên được tích hợp vào hệ thống quản lý tòa nhà hoặc hệ thống giám sát môi trường khi phù hợp. Dữ liệu liên tục giúp nhận biết thay đổi sớm hơn so với việc chỉ đo tại các kỳ bảo trì. Tuy nhiên, dữ liệu liên tục chỉ có giá trị khi cảm biến được kiểm soát. Cần thiết lập lịch hiệu chuẩn, kiểm tra điểm không, kiểm tra đường ống và xác nhận tín hiệu truyền về hệ thống. Một cảm biến sai có thể tạo ra xu hướng giả kéo dài trong nhiều tháng.

Ngoài giám sát thường xuyên, nhà máy cần thực hiện các phép kiểm tra chuyên sâu định kỳ. Nội dung có thể bao gồm kiểm tra tính toàn vẹn, đo lưu lượng, đo độ đồng đều vận tốc, kiểm tra chênh áp, đánh giá cơ khí và đo số hạt. Tần suất không nên được lựa chọn chỉ vì “đã làm như vậy từ trước”. Cần xem xét cấp sạch, nguy cơ đối với sản phẩm, mức độ mở của sản phẩm, lịch sử sai lệch, độ ổn định của hệ thống và yêu cầu của tiêu chuẩn áp dụng.

Trong sản xuất dược phẩm vô trùng, HEPA tại các khu vực quan trọng cần được quản lý trong mối liên hệ với tái thẩm định phòng sạch và chiến lược kiểm soát nhiễm bẩn. Kiểm tra tính toàn vẹn lọc cuối, lưu lượng, vận tốc, chênh áp phòng và khả năng duy trì trạng thái kiểm soát phải được xem xét như một hệ thống thống nhất.

Ngoài kiểm tra định kỳ, cần kiểm tra sau sự kiện. Những sự kiện có thể kích hoạt đánh giá bổ sung gồm sửa chữa trần, tháo lắp hộp lọc, va chạm, nước xâm nhập, thay đổi quạt, thay đổi damper, cải tạo ống gió, mất điện kéo dài, kết quả số hạt bất thường hoặc thay đổi quy trình sản xuất.

Nếu khu vực trải qua hoạt động xây dựng hoặc bảo trì có phát sinh bụi, không nên chỉ dựa vào việc vệ sinh bề mặt trước khi đưa vào sử dụng. Cần đánh giá nguy cơ tải bụi lên lọc sơ cấp và HEPA, đồng thời xem xét kiểm tra lại các thông số quan trọng.

Quy trình kiểm tra nên bắt đầu bằng việc xem xét hồ sơ lịch sử. Kỹ thuật viên cần biết giá trị đường cơ sở, xu hướng chênh áp, các lần sửa chữa và sự kiện gần đây trước khi tiến hành đo. Sau đó là kiểm tra ngoại quan và cơ khí. Bất kỳ dấu hiệu ẩm, biến dạng, lỏng khung hoặc hư hỏng gioăng nào cũng cần được ghi nhận trước khi thực hiện phép thử aerosol.

Điều kiện HVAC phải được xác nhận ổn định. Quạt, van, cửa phòng và thiết bị sản xuất cần ở trạng thái quy định. Nếu điều kiện thay đổi trong quá trình thử, kết quả có thể không đại diện cho vận hành bình thường.

Chênh áp, lưu lượng và vận tốc nên được đo trước hoặc kết hợp với kiểm tra tính toàn vẹn. Dữ liệu giúp kỹ thuật viên hiểu trạng thái khí động học của bộ lọc và hỗ trợ điều tra nếu phát hiện rò.

Sau khi hoàn thành phép thử, cần đánh giá kết quả tổng hợp. Một bộ lọc đạt rò rỉ nhưng lưu lượng không đáp ứng vẫn chưa thể được xem là phù hợp. Tương tự, lưu lượng đạt nhưng có điểm rò vượt giới hạn cũng không được chấp nhận.

Kết quả phải được người có thẩm quyền xem xét, đặc biệt tại các khu vực có ảnh hưởng trực tiếp đến chất lượng sản phẩm. Khi phát hiện xu hướng bất thường nhưng chưa vượt giới hạn, nhà máy nên mở đánh giá kỹ thuật thay vì chờ đến khi xảy ra không phù hợp.

Phân tích xu hướng thay vì chỉ so sánh với giới hạn

Cách quản lý truyền thống thường dựa trên một ngưỡng hành động. Khi chênh áp chưa tới ngưỡng, bộ lọc được xem là bình thường; khi vượt ngưỡng, bộ lọc được thay. Cách tiếp cận này đơn giản nhưng có thể bỏ lỡ những thay đổi quan trọng.

Một giá trị vẫn nằm trong giới hạn nhưng tăng nhanh hơn bình thường có thể là dấu hiệu sớm của sự cố. Ngược lại, một giá trị tương đối cao nhưng ổn định trong thời gian dài có thể phản ánh đặc tính thiết kế của bộ lọc hoặc lưu lượng vận hành cao. Vì vậy, cần theo dõi tốc độ thay đổi. Chênh áp có thể được phân tích theo tháng, theo quý, theo giờ vận hành hoặc theo khối lượng sản xuất. Cách chuẩn hóa này giúp so sánh giữa các giai đoạn có thời gian hoạt động khác nhau.

Lưu lượng và tốc độ quạt cũng cần được đặt trên cùng trục thời gian. Nếu lưu lượng ổn định nhưng tốc độ quạt tăng, hệ thống đang tiêu tốn thêm năng lượng để bù sức cản. Nếu tốc độ quạt đã đạt mức cao mà lưu lượng bắt đầu giảm, bộ lọc hoặc hệ thống đã tiến gần giới hạn vận hành.

Xu hướng vận tốc tại từng điểm có thể cho thấy sự thay đổi phân bố dòng khí. Một điểm giảm dần qua nhiều kỳ dù vận tốc trung bình vẫn đạt có thể báo hiệu bám bụi không đều, vật cản hoặc sự thay đổi trong plenum.

Kết quả kiểm tra rò rỉ cũng nên được lưu dưới dạng dữ liệu chi tiết thay vì chỉ đạt hoặc không đạt. Các vị trí đã sửa chữa, mức rò đo được và sự tái diễn tại cùng một khu vực cung cấp thông tin quan trọng về độ bền của bộ lọc và chất lượng hệ thống lắp đặt.

Dữ liệu số hạt cần được phân tích theo vị trí, thời gian và trạng thái hoạt động. Việc chỉ so sánh tổng số hạt với giới hạn có thể không đủ để xác định xu hướng. Sự thay đổi tập trung tại một vị trí dưới bộ lọc hoặc xuất hiện sau một hoạt động cụ thể có thể giúp khoanh vùng nguyên nhân.

Nhà máy nên thiết lập mức bình thường, mức cảnh báo và mức hành động. Mức bình thường phản ánh vùng vận hành ổn định dựa trên dữ liệu lịch sử. Mức cảnh báo cho biết cần tăng cường theo dõi hoặc điều tra. Mức hành động yêu cầu can thiệp kỹ thuật, sửa chữa hoặc thay lọc. Các mức này không nhất thiết giống nhau cho mọi bộ lọc. HEPA tại khu vực Grade A, LAF bảo vệ sản phẩm hở hoặc thiết bị chiết rót vô trùng cần có cách quản lý nghiêm ngặt hơn HEPA tại khu vực hỗ trợ có rủi ro thấp hơn.

Một phương pháp nâng cao là xây dựng chỉ số sức khỏe tổng hợp cho từng bộ lọc. Chỉ số có thể kết hợp chênh áp, lưu lượng, tốc độ quạt, độ đồng đều vận tốc, kết quả rò rỉ, số hạt, tình trạng cơ khí và lịch sử sự cố. Chỉ số tổng hợp không thay thế đánh giá chuyên môn nhưng giúp ưu tiên bảo trì. Bộ lọc có nhiều dấu hiệu suy giảm nhẹ cùng lúc có thể cần được kiểm tra sớm hơn một bộ lọc chỉ có một thông số gần giới hạn.

Phân tích xu hướng giúp chuyển từ bảo trì phản ứng sang bảo trì dự báo. Thay vì đợi bộ lọc không đạt, nhà máy có thể nhận biết thời điểm suy giảm, chuẩn bị vật tư, sắp xếp lịch dừng và giảm nguy cơ gián đoạn sản xuất.

Các kịch bản chẩn đoán thường gặp

Chênh áp tăng nhưng kiểm tra rò rỉ vẫn đạt

Đây là tình trạng thường gặp khi bụi tích tụ trên vật liệu lọc. Bộ lọc vẫn duy trì tính toàn vẹn nhưng sức cản tăng. Cần kiểm tra lưu lượng, tốc độ quạt và khả năng duy trì điều kiện phòng sạch. Nếu lưu lượng vẫn đạt nhờ quạt tăng tốc, cần đánh giá mức dự phòng còn lại và chi phí năng lượng. Không nên chờ đến khi quạt đạt giới hạn mới lập kế hoạch thay lọc.

Cũng cần kiểm tra lọc sơ cấp. Nếu chênh áp HEPA tăng nhanh hơn dự kiến, nguyên nhân có thể nằm ở lọc thô bị hỏng, lắp sai hoặc không được thay đúng thời điểm.

Chênh áp ổn định nhưng kiểm tra rò rỉ không đạt

Tình trạng này cho thấy giới hạn của việc chỉ dựa vào chênh áp. Lỗ thủng nhỏ, nứt keo hoặc hở gioăng có thể không làm thay đổi đáng kể sức cản tổng.

Cần xác định chính xác vị trí rò. Nếu rò tại gioăng, có thể kiểm tra lực ép, tình trạng bề mặt tiếp xúc và độ đàn hồi của gioăng. Nếu rò qua vật liệu, cần đánh giá khả năng sửa chữa theo quy trình được phê duyệt.

Sau sửa chữa, phải kiểm tra lại toàn bộ khu vực liên quan. Không nên chỉ quét đúng điểm đã sửa vì thao tác sửa chữa có thể ảnh hưởng đến vùng lân cận.

Chênh áp thấp bất thường

Chênh áp giảm đột ngột cần được xem là dấu hiệu cần điều tra, không phải kết quả tích cực. Trước hết phải kiểm tra lưu lượng. Nếu lưu lượng cũng giảm, nguyên nhân có thể là quạt giảm tốc, damper đóng hoặc hệ thống điều khiển thay đổi.

Nếu lưu lượng không giảm, cần xem xét rò rỉ đường đo, cảm biến sai, đầu lấy áp bị tuột hoặc đường khí đi tắt. Gioăng không kín hoặc bộ lọc bị lắp sai cũng có thể làm chênh áp tổng giảm.

Việc so sánh với dữ liệu tốc độ quạt và vị trí van giúp phân biệt lỗi đo với thay đổi thực tế của hệ thống.

Chênh áp bình thường nhưng phân bố vận tốc không đều

Tổng sức cản và lưu lượng có thể bình thường trong khi dòng khí phân bố không đều trên mặt lọc. Cần kiểm tra plenum, vị trí quạt, damper, vật cản, kết cấu khuếch tán và trạng thái của các bộ lọc liền kề.

Trong hệ thống nhiều FFU, một đơn vị có tốc độ thấp có thể được các đơn vị xung quanh bù một phần, khiến lưu lượng tổng vẫn đạt. Tuy nhiên, vùng bảo vệ phía dưới FFU đó có thể không còn ổn định.

Với LAF hoặc buồng cân, phân bố không đều có thể tạo vùng xoáy và làm giảm khả năng cuốn hạt khỏi khu vực thao tác. Vì vậy, vận tốc trung bình không nên là tiêu chí duy nhất.

HEPA đạt kiểm tra rò rỉ nhưng số hạt trong phòng tăng

Khi HEPA đạt tính toàn vẹn nhưng số hạt tăng, cần mở rộng điều tra sang các nguồn trong phòng. Con người thường là nguồn hạt lớn, đặc biệt khi trang phục không phù hợp, thao tác nhanh, di chuyển nhiều hoặc vi phạm quy trình.

Thiết bị sản xuất, bao bì, nguyên liệu, xe đẩy và hoạt động vệ sinh cũng có thể phát sinh hạt. Cửa mở thường xuyên, mất cân bằng áp suất hoặc dòng khí bị cản bởi thiết bị mới có thể làm hạt tích tụ tại một số vị trí.

Cần xem xét thời điểm và vị trí ghi nhận hạt. Nếu hạt tăng trong trạng thái hoạt động nhưng bình thường khi nghỉ, nguyên nhân có nhiều khả năng liên quan đến quy trình hoặc con người hơn là HEPA.

Số hạt tăng tại một vị trí cụ thể dưới bộ lọc

Tình trạng này có thể liên quan đến rò cục bộ, nhưng cũng có thể do luồng khí cuốn hạt từ nguồn gần đó đến đầu lấy mẫu. Cần kiểm tra hướng dòng khí và vị trí thiết bị.

Kiểm tra tính toàn vẹn tại bộ lọc tương ứng là cần thiết. Đồng thời, nên đánh giá vận tốc và thực hiện quan sát dòng khí nếu khu vực có yêu cầu dòng khí một chiều.

Không nên kết luận chỉ dựa trên một lần lấy mẫu. Cần lặp lại trong điều kiện được kiểm soát và so sánh với các vị trí lân cận.

Chênh áp tăng nhanh sau hoạt động sửa chữa

Hoạt động khoan, cắt, mở trần hoặc cải tạo có thể làm tải bụi tăng đột biến. Lọc sơ cấp có thể bị bám bụi nhanh và HEPA cũng có thể nhận tải cao hơn bình thường.

Cần kiểm tra lại toàn bộ chuỗi lọc, vệ sinh khu vực kỹ thuật và xem xét thời điểm thay lọc sơ cấp. Nếu HEPA đã nhận tải lớn, cần theo dõi chênh áp và lưu lượng với tần suất cao hơn.

Nếu hoạt động sửa chữa có rung hoặc va chạm, cần thực hiện kiểm tra tính toàn vẹn thay vì chỉ đo chênh áp.

Lưu lượng giảm nhưng chênh áp không thay đổi

Nguyên nhân có thể nằm ngoài HEPA, chẳng hạn quạt suy giảm, dây đai trượt, biến tần bị giới hạn, damper thay đổi hoặc cảm biến lưu lượng sai.

Cần đánh giá toàn bộ hệ thống từ quạt, ống gió, van đến bộ lọc. Việc thay HEPA trong trường hợp này có thể không giải quyết được vấn đề và gây lãng phí.

Quạt chạy gần công suất tối đa nhưng phòng vẫn đạt

Đây là trạng thái tiềm ẩn rủi ro. Hệ thống có thể vẫn đáp ứng tại thời điểm kiểm tra nhưng không còn dự phòng để bù thêm tải, thay đổi thời tiết, sai lệch nhỏ hoặc mở cửa.

Cần đánh giá kế hoạch thay lọc, tình trạng lọc sơ cấp và hiệu suất quạt. Việc trì hoãn đến khi phòng không đạt có thể dẫn tới dừng sản xuất đột ngột.

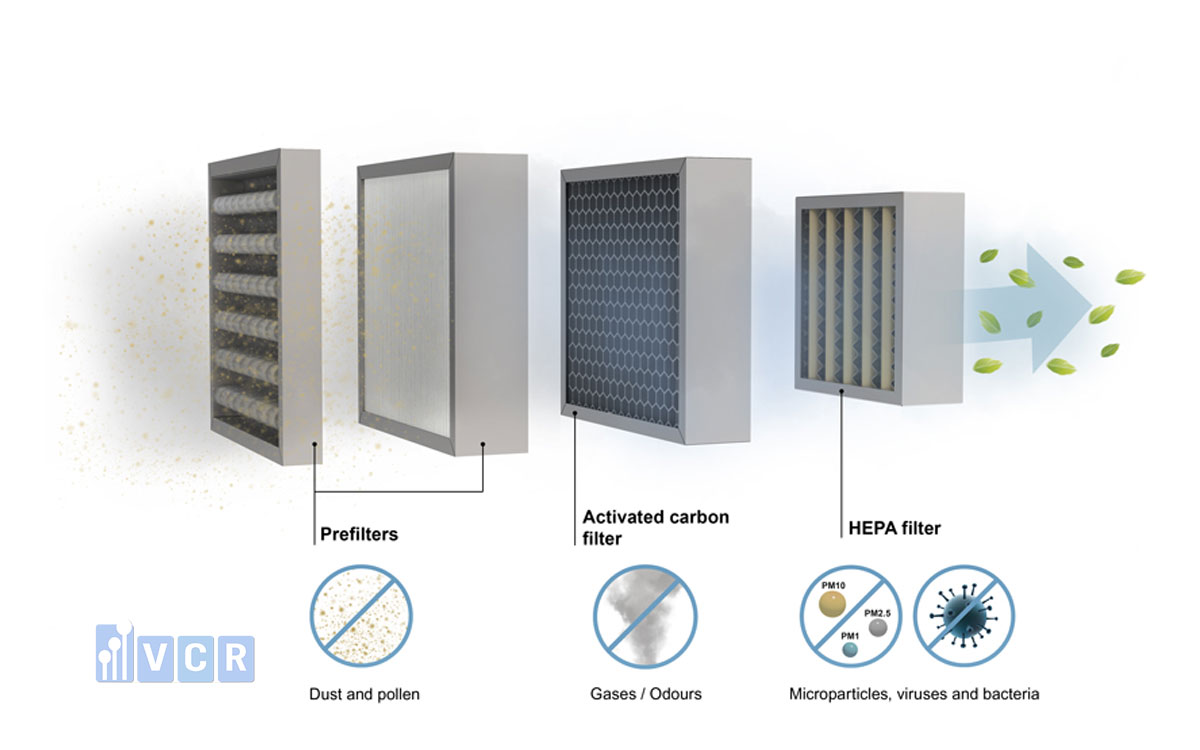

Khi nào nên sửa chữa và khi nào phải thay HEPA?

HEPA không nên được thay chỉ vì đã đạt một số năm sử dụng cố định. Tuổi lịch là thông tin tham khảo nhưng không phản ánh đầy đủ mức tải bụi, giờ chạy, điều kiện môi trường và tình trạng cơ khí. Một bộ lọc vận hành trong khu vực có không khí đầu vào sạch, lọc sơ cấp tốt và thời gian hoạt động thấp có thể duy trì ổn định lâu hơn bộ lọc cùng loại hoạt động liên tục trong môi trường nhiều bụi.

Quyết định thay lọc cần xem xét tính toàn vẹn, chênh áp, lưu lượng, tốc độ quạt, năng lượng, độ đồng đều vận tốc, số hạt và mức độ quan trọng của khu vực.

Tìm hiểu Thay lọc HEPA đồng loạt hay theo khu vực?

Sửa chữa cục bộ có thể được xem xét khi điểm rò nhỏ, vị trí xác định rõ, vật liệu lọc còn ổn định và quy trình chất lượng cho phép. Vật liệu sửa chữa phải tương thích, không phát thải hạt và có độ bền phù hợp với điều kiện vận hành. Phạm vi sửa chữa cần được giới hạn theo yêu cầu kỹ thuật và quy trình đã phê duyệt. Việc sửa quá nhiều vị trí hoặc phủ một diện tích lớn có thể làm thay đổi sức cản và phân bố dòng khí.

Sau sửa chữa, bộ lọc phải được kiểm tra lại. Nếu tiếp tục xuất hiện rò ở cùng vị trí hoặc xuất hiện nhiều điểm mới, thay lọc thường là lựa chọn an toàn hơn. Rò tại gioăng có thể được khắc phục bằng điều chỉnh lực ép, làm sạch bề mặt tiếp xúc hoặc thay gioăng. Tuy nhiên, nếu khung lọc hoặc hộp lọc bị biến dạng, chỉ thay gioăng có thể không giải quyết triệt để.

Bộ lọc nên được thay khi vật liệu bị rách lớn, khung biến dạng, keo làm kín hư hỏng đáng kể, gioăng không còn khả năng làm kín hoặc rò rỉ không thể sửa chữa ổn định. Thay lọc cũng cần được xem xét khi chênh áp cao làm quạt hoạt động gần giới hạn, lưu lượng không đáp ứng, phân bố vận tốc không đạt hoặc chi phí năng lượng vượt mức hợp lý.

Trong khu vực có rủi ro cao, tiêu chí thay lọc có thể nghiêm ngặt hơn. Một điểm rò nhỏ tại khu vực bảo vệ sản phẩm vô trùng có ý nghĩa khác với cùng một điểm rò tại khu vực hỗ trợ không tiếp xúc sản phẩm.

Quyết định phải dựa trên quản lý rủi ro chất lượng. Cần đánh giá khả năng ảnh hưởng đến sản phẩm, mức độ phát hiện, hậu quả của việc tiếp tục sử dụng và khả năng kiểm soát tạm thời. Khi thay lọc, phải thực hiện kiểm soát thay đổi nếu có yêu cầu, lập kế hoạch bảo vệ khu vực, tháo lọc an toàn và vệ sinh sau lắp đặt. Bộ lọc mới phải được kiểm tra tính toàn vẹn, lưu lượng, vận tốc và chênh áp trước khi đưa khu vực trở lại sử dụng.

Dữ liệu của bộ lọc mới trở thành đường cơ sở mới. Không nên tiếp tục sử dụng đường cơ sở của bộ lọc cũ vì mỗi bộ lọc có thể có chênh áp ban đầu và đặc tính phân bố hơi khác nhau.

Quản lý HEPA trong hệ thống chất lượng và GMP

HEPA là một thành phần của hệ thống kiểm soát nhiễm bẩn, không phải một thiết bị hoạt động độc lập. Hiệu quả thực tế phụ thuộc vào thiết kế HVAC, phân vùng, chênh áp phòng, luồng người, luồng vật liệu, vệ sinh, trang phục và hành vi vận hành.

Trong nhà máy dược phẩm, dữ liệu HEPA cần được liên kết với chiến lược kiểm soát nhiễm bẩn. Chiến lược này phải giải thích cách lọc cuối phối hợp với các biện pháp khác để bảo vệ sản phẩm, người vận hành và môi trường.

Hồ sơ HEPA nên bao gồm tài liệu kỹ thuật của nhà sản xuất, chứng nhận thử nghiệm, biên bản tiếp nhận, kiểm tra ngoại quan, hồ sơ lắp đặt, kiểm tra tính toàn vẹn, chênh áp, lưu lượng, vận tốc và kết quả phân loại liên quan.

Mỗi phép đo cần ghi rõ ngày thực hiện, người thực hiện, thiết bị đo, tình trạng hiệu chuẩn, điều kiện hệ thống và tiêu chí chấp nhận. Thiếu thông tin điều kiện thử có thể khiến dữ liệu không thể so sánh. Khi phát hiện không phù hợp, cần mở điều tra theo hệ thống chất lượng. Điều tra phải xác định phạm vi ảnh hưởng, thời gian có khả năng tồn tại của sai lệch, khu vực và lô sản phẩm liên quan.

Ví dụ, nếu bộ lọc không đạt kiểm tra tính toàn vẹn, không nên chỉ sửa và kết thúc công việc. Cần đánh giá thời điểm rò có thể bắt đầu, dữ liệu số hạt, kết quả giám sát môi trường, lịch sử cảnh báo và các hoạt động sản xuất kể từ lần kiểm tra đạt gần nhất.

Biện pháp khắc phục và phòng ngừa phải hướng tới nguyên nhân gốc. Nếu rò do gioăng lắp sai, cần xem xét quy trình lắp đặt và đào tạo. Nếu rò tái diễn do khung hộp lọc biến dạng, chỉ thay gioăng sẽ không đủ.

Các thay đổi liên quan đến loại lọc, nhà sản xuất, vật liệu khung, kiểu gioăng, lưu lượng danh định hoặc chênh áp ban đầu cần được đánh giá thông qua quản lý thay đổi. Một bộ lọc có cùng kích thước nhưng đặc tính khí động học khác có thể ảnh hưởng đến cân bằng hệ thống.

Bảo trì phòng ngừa cần bao gồm kiểm tra cảm biến chênh áp, đường ống đo, trạng thái khung, cơ cấu ép và điều kiện khu vực kỹ thuật. Không nên chỉ tập trung vào việc thay lọc.

Đào tạo nhân sự cũng rất quan trọng. Kỹ thuật viên cần hiểu rằng HEPA là cấu kiện nhạy cảm, không được chạm vào vật liệu lọc, không vệ sinh bằng khí nén và không đặt dụng cụ lên bề mặt lọc.

Dữ liệu cần được quản lý theo nguyên tắc toàn vẹn dữ liệu. Kết quả gốc, bản đồ vị trí, thông tin thiết bị và các lần sửa đổi phải được kiểm soát. Không nên chỉ lưu báo cáo tóm tắt mà không có dữ liệu hỗ trợ.

Đối với hệ thống có số lượng lớn HEPA, phần mềm quản lý tài sản có thể giúp liên kết mã lọc, vị trí, lịch thử, kết quả, cảnh báo và kế hoạch thay thế. Điều này hỗ trợ phân tích xu hướng và lập ngân sách vật tư.

Mục tiêu cuối cùng không phải là chứng minh từng bộ lọc “đạt” tại một thời điểm, mà là duy trì bằng chứng rằng toàn bộ hệ thống lọc luôn ở trạng thái kiểm soát trong suốt vòng đời.

Những sai lầm cần tránh khi đánh giá HEPA

Sai lầm phổ biến nhất là đặt một ngưỡng chênh áp chung cho tất cả bộ lọc. Các bộ lọc khác nhau về kích thước, diện tích vật liệu, cấp hiệu suất, lưu lượng và thiết kế nếp gấp nên có đặc tính sức cản khác nhau. Một ngưỡng chỉ có ý nghĩa khi được xác định dựa trên thông số nhà sản xuất, điều kiện hệ thống, đường cơ sở và khả năng của quạt.

Sai lầm thứ hai là so sánh chênh áp giữa hai lần đo có lưu lượng khác nhau. Khi tốc độ quạt hoặc vị trí damper thay đổi, giá trị chênh áp không còn tương đương.

Sai lầm thứ ba là xem kiểm tra rò rỉ như phép đo duy nhất về hiệu suất. Bộ lọc có thể đạt tính toàn vẹn nhưng lưu lượng không đủ, vận tốc không đều hoặc sức cản quá cao.

Sai lầm thứ tư là dùng số hạt trong phòng để kết luận trực tiếp HEPA bị hỏng. Số hạt trong phòng chịu ảnh hưởng của nhiều nguồn và cần được điều tra theo vị trí, trạng thái và hướng dòng khí.

Sai lầm thứ năm là chỉ lưu kết quả đạt hoặc không đạt. Dữ liệu chi tiết về chênh áp, nồng độ aerosol, vị trí rò, lưu lượng, vận tốc và điều kiện thử rất cần thiết cho phân tích xu hướng.
Sai lầm thứ sáu là thay lọc theo lịch cố định mà không xem xét tình trạng. Cách này có thể dẫn đến thay quá sớm hoặc tiếp tục sử dụng một bộ lọc đã mất tính toàn vẹn nhưng chưa tới ngày thay.

Sai lầm thứ bảy là bỏ qua lọc sơ cấp. Hiệu quả của lọc sơ cấp ảnh hưởng trực tiếp đến tốc độ bám bụi và tuổi thọ HEPA. Một chương trình quản lý HEPA không thể tách rời quản lý toàn bộ chuỗi lọc.

Sai lầm thứ tám là không kiểm tra sau hoạt động sửa chữa. Rung động, bụi và thao tác trên trần có thể ảnh hưởng đến bộ lọc ngay cả khi không tháo trực tiếp HEPA.

Sai lầm thứ chín là không xem xét năng lượng. Một bộ lọc có thể chưa tới giới hạn chênh áp cuối nhưng đã làm tăng đáng kể công suất quạt. Quyết định thay lọc cần cân bằng độ an toàn, độ ổn định và hiệu quả năng lượng.

Sai lầm cuối cùng là coi HEPA như một vật tư độc lập. Hiệu suất của bộ lọc chỉ có ý nghĩa khi toàn bộ hệ thống phân phối khí, phòng sạch và hoạt động sản xuất được duy trì đúng trạng thái.

Câu hỏi thường gặp

• Chênh áp HEPA tăng có đồng nghĩa hiệu suất lọc giảm không?

Không nhất thiết. Chênh áp tăng chủ yếu cho thấy sức cản dòng khí tăng, thường do bụi tích tụ. Bộ lọc vẫn có thể giữ hạt tốt nhưng lưu lượng giảm, quạt tăng tải và năng lượng tiêu thụ cao hơn.

• Chênh áp ổn định có chứng minh HEPA không bị rò rỉ không?

Không. Một lỗ thủng nhỏ, khe hở gioăng hoặc vết nứt tại lớp keo có thể không làm thay đổi đáng kể chênh áp tổng. Tính toàn vẹn phải được xác nhận bằng phép kiểm tra rò rỉ phù hợp.

• Chênh áp thấp có phải dấu hiệu bộ lọc còn sạch không?

Không thể kết luận như vậy. Chênh áp thấp có thể do lưu lượng giảm, lỗi cảm biến, rò đường ống đo, bộ lọc lắp không kín hoặc xuất hiện đường khí đi tắt.

• Bao lâu nên kiểm tra tính toàn vẹn của HEPA?

Tần suất cần dựa trên tiêu chuẩn áp dụng, cấp sạch, mức độ rủi ro, lịch sử vận hành và chiến lược kiểm soát nhiễm bẩn. Ngoài kiểm tra định kỳ, phải xem xét kiểm tra sau sửa chữa hoặc sự kiện bất thường.

• Nên thay HEPA theo số năm hay theo tình trạng thực tế?

Nên ưu tiên đánh giá theo tình trạng thực tế. Tuổi sử dụng chỉ là dữ liệu tham khảo. Quyết định thay cần kết hợp tính toàn vẹn, chênh áp, lưu lượng, vận tốc, năng lượng, trạng thái cơ khí và rủi ro sản phẩm.

• Kiểm tra PAO hoặc DOP có phải là đo chênh áp không?

Không. Kiểm tra bằng aerosol nhằm phát hiện rò rỉ qua vật liệu lọc, khung, keo và gioăng. Chênh áp là phép đo sức cản dòng khí và không thay thế kiểm tra tính toàn vẹn.

Tìm hiểu PAO Test và DOP Test trong kiểm tra lọc HEPA

• Vì sao HEPA đạt kiểm tra rò rỉ nhưng số hạt trong phòng vẫn cao?

Số hạt có thể phát sinh từ con người, thiết bị, vật liệu, vệ sinh, cửa mở, mất cân bằng áp suất hoặc dòng khí không phù hợp. Cần điều tra toàn bộ hệ thống trước khi kết luận HEPA là nguyên nhân.

• Có thể dùng máy đếm hạt thay cho máy đo quang aerosol không?

Việc lựa chọn thiết bị phụ thuộc vào phương pháp thử, tiêu chuẩn áp dụng, nồng độ aerosol và cấp lọc. Hai thiết bị có nguyên lý và phạm vi sử dụng khác nhau, không nên tự động xem là thay thế trực tiếp.

• Khi thay đổi tốc độ quạt, chênh áp HEPA có còn so sánh được không?

Không nên so sánh trực tiếp nếu lưu lượng thay đổi. Chênh áp phụ thuộc vào lưu lượng qua bộ lọc. Cần đưa dữ liệu về cùng điều kiện tham chiếu hoặc phân tích theo đường đặc tính chênh áp - lưu lượng.

• Bộ lọc đạt kiểm tra rò rỉ nhưng chênh áp cao có cần thay không?

Có thể cần thay nếu chênh áp cao làm lưu lượng không đáp ứng, quạt gần giới hạn, phân bố vận tốc suy giảm hoặc chi phí năng lượng không còn hợp lý. Tính toàn vẹn chỉ là một tiêu chí.

• Có nên vệ sinh HEPA bằng khí nén để giảm chênh áp không?

Không nên. Khí nén có thể làm hư hỏng vật liệu lọc, tạo lỗ thủng hoặc phát tán bụi. HEPA thông thường không được thiết kế để vệ sinh theo phương pháp này.

• Tại sao hai bộ lọc cùng loại lại có tuổi thọ khác nhau?

Tuổi thọ phụ thuộc vào tải bụi, chất lượng lọc sơ cấp, giờ vận hành, lưu lượng, vị trí lắp đặt, điều kiện độ ẩm, hoạt động sản xuất và các sự kiện bất thường.

• Dấu hiệu nào cho thấy quạt đang bù tải cho bộ lọc?

Lưu lượng vẫn ổn định nhưng tốc độ quạt, tần số biến tần, dòng điện hoặc công suất tăng dần. Đây là dấu hiệu hệ thống điều khiển đang bù sức cản tăng của bộ lọc.

• Có thể sửa chữa một điểm rò trên HEPA không?

Có thể trong một số trường hợp nếu điểm rò nhỏ, vị trí rõ ràng, vật liệu còn ổn định và quy trình chất lượng cho phép. Sau sửa chữa phải kiểm tra lại tính toàn vẹn.

• Sau khi thay HEPA có cần thiết lập lại đường cơ sở không?

Có. Bộ lọc mới cần được kiểm tra tính toàn vẹn, đo chênh áp, lưu lượng và vận tốc. Các kết quả này trở thành đường cơ sở mới cho toàn bộ quá trình theo dõi tiếp theo.

Kết luận

Đánh giá HEPA theo thời gian không thể được rút gọn thành việc đọc một giá trị chênh áp trên đồng hồ. Chênh áp là chỉ số quan trọng nhưng chỉ phản ánh sức cản dòng khí tại điều kiện vận hành cụ thể.

Một bộ lọc có chênh áp tăng vẫn có thể duy trì khả năng giữ hạt và tính toàn vẹn. Ngược lại, một bộ lọc có chênh áp bình thường vẫn có thể tồn tại lỗ thủng, hở gioăng, nứt keo hoặc đường khí đi tắt. Phương pháp đánh giá đáng tin cậy phải kết hợp chênh áp với lưu lượng, tốc độ quạt, phân bố vận tốc, kiểm tra rò rỉ, số hạt, tình trạng cơ khí và lịch sử vận hành.

Dữ liệu cần được bắt đầu từ đường cơ sở sau lắp đặt, theo dõi trong điều kiện có thể so sánh và phân tích theo xu hướng. Những thay đổi nhỏ nhưng lặp lại có thể cung cấp cảnh báo sớm trước khi bộ lọc vượt giới hạn.

Quyết định sửa chữa hoặc thay HEPA phải dựa trên rủi ro, không chỉ dựa trên tuổi sử dụng hoặc một ngưỡng chênh áp. Mục tiêu là duy trì đồng thời tính toàn vẹn, lưu lượng yêu cầu, sự ổn định của dòng khí, khả năng kiểm soát hạt và hiệu quả năng lượng.

Một bộ lọc HEPA chỉ được xem là còn phù hợp khi nó duy trì tính toàn vẹn, khả năng kiểm soát hạt, lưu lượng thiết kế và sự ổn định của dòng khí trong điều kiện vận hành thực tế.

Chuyển từ bảo trì theo lịch sang quản lý vòng đời dựa trên dữ liệu sẽ giúp nhà máy nhận diện suy giảm sớm, giảm thay lọc không cần thiết, hạn chế dừng sản xuất đột ngột và nâng cao độ tin cậy của toàn bộ hệ thống phòng sạch.
