FFU là gì?

FFU là tên viết tắt tiếng anh của Fan Filter Unit, thường được gọi là Thiết bị xử lý không khí, Thiết bị lọc không khí, Quạt lọc khí...

FFU là một thiết bị tự cấp nguồn, cung cấp không khí sạch thông qua các bộ lọc vào khu vực làm việc. Không khí được hút vào bởi Quạt ở đỉnh FFU rồi được lọc qua tấm lọc phía dưới. Không khí sạch đã được lọc được tỏa đều trên toàn bộ bề mặt với tốc độ gió 0,45 m/s ± 20%.

FFU - Fan Filter Unit là gì?

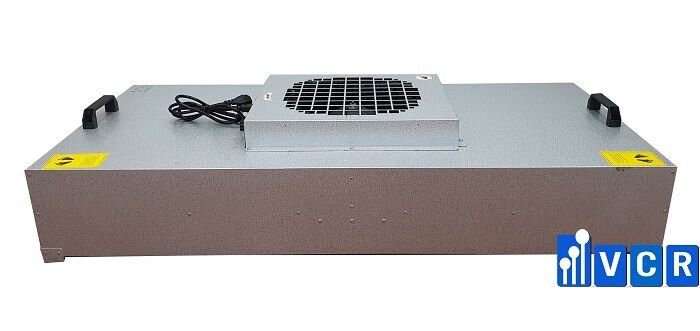

Ảnh: Thiết bị làm sạch không khí FFU - Fan Fitler Unit - VCR1175

Tổng quan về FFU - Fan Filter Unit

Thiết bị lọc khí FFU có thời gian làm việc dài, tiếng ồn thấp, không cần bảo trì, độ rung thấp, có thể điều chỉnh tốc độ vô cấp, tốc độ gió đồng đều và lắp đặt dễ dàng.

Quạt hút không khí từ đỉnh FFU và lọc khí thông qua các bộ lọc chính HEPA/ULPA. Không khí sạch đã lọc được đẩy ra với tốc độ không đổi 0,45m/s ± 20% trên toàn bộ bề mặt cửa thoát khí.

FFU có thể được sử dụng trong kết nối mô-đun, khiến FFU được sử dụng rộng rãi trong phòng sạch, bàn vận hành không bụi, dây chuyền sản xuất không bụi, phòng sạch lắp ráp và các ứng dụng cho cấp sạch 100, hoặc cấp phòng sạch A

Bộ lọc FFU - Fan Filter Unit sử dụng công nghệ mới nhất ở Hoa Kỳ và phù hợp để có được các môi trường sạch khác trong nhiều môi trường khác nhau. FFU cung cấp không khí sạch chất lượng cao cho phòng sạch và môi trường vi mô có kích cỡ và mức độ sạch khác nhau. Trong phòng sạch mới và cải tạo nhà máy sạch, FFU có thể cải thiện cấp độ sạch, giảm tiếng ồn và độ rung, giảm đáng kể chi phí, dễ dàng lắp đặt và bảo trì, và là một thành phần lý tưởng cho môi trường sạch.

Phân loại FFU

Theo chất liệu:

• FFU Thép không gỉ (Inox 304. inox 201, inox 430)
• FFU Thép sơn tĩnh điện
• FFU Thép mạ kẽm

Theo xuất xứ:

• FFU Việt Nam
• FFU Trung Quốc
• FFU Hàn Quốc..

Theo kích thước:

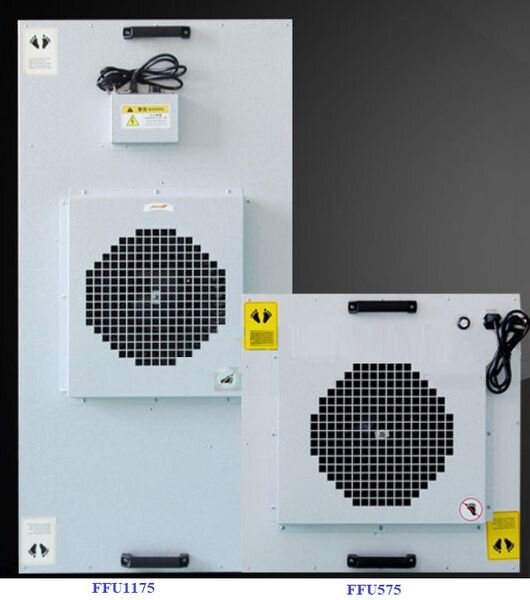

• FFU 1175
• FFU 575

Cấu tạo của FFU - Fan Filter Unit

Thông thường FFU - Fan Filter Unit có 4 bộ phận chính:

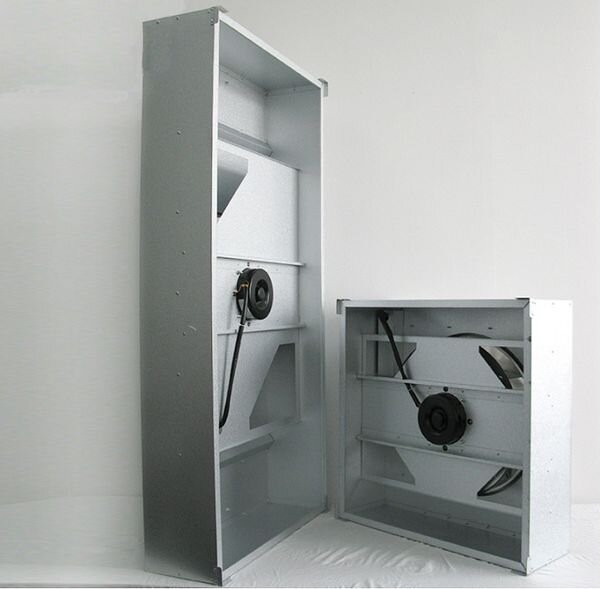

1. Vỏ hộp FFU

Có chức năng bảo vệ, định hình thiết kế của tất cả các bộ phận của FFU - Fan Fiter Unit.

Vật liệu có thể dùng đa dạng như Tôn mạ kẽm, Thép sơn tĩnh điện, INOX tùy theo yêu cầu của từng môi trường khác nhau.

2. Quạt gió

Quạt có chức năng hút không khí từ bên ngoài vào và tạo ra áp suất không khí tĩnh trong hộp tĩnh áp, để đưa không khí qua Filter lọc

Quạt - làm bằng nhựa ABS hoặc kim loại có độ ổn định cao và có độ ồn thấp, lưu lượng đảm bảo đúng thiết kế.

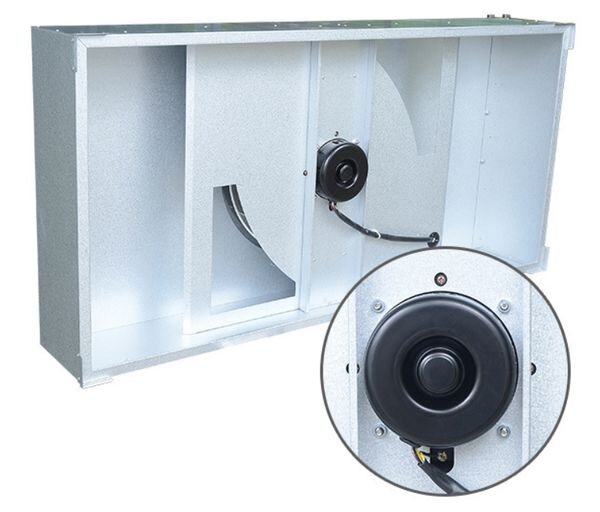

Ảnh: Quạt gió FFU - Fan Filter Unit



3. Bộ điều khiển quạt FFU - Fan Fiter Unit

Bộ điều khiển có tác dụng điều khiển cho quạt ở các cấp độ khác nhau thấp, trung bình, hoặc cao tùy theo nhu cầu sử dụng của người dùng.

4. Màng lọc Air Filter

Có thể sử dụng lọc HEPA Filter hoặc ULPA Filter tùy theo yêu cầu của người dùng. Lọc thô phía cửa hút gió có tác dụng bảo vệ lọc tinh HEPA hoặc ULPA. Lọc tinh sẽ lọc được hạt bụi siêu nhỏ, kích cỡ 0,3 micron với hiệu suất lọc là 99,97% trở lên.

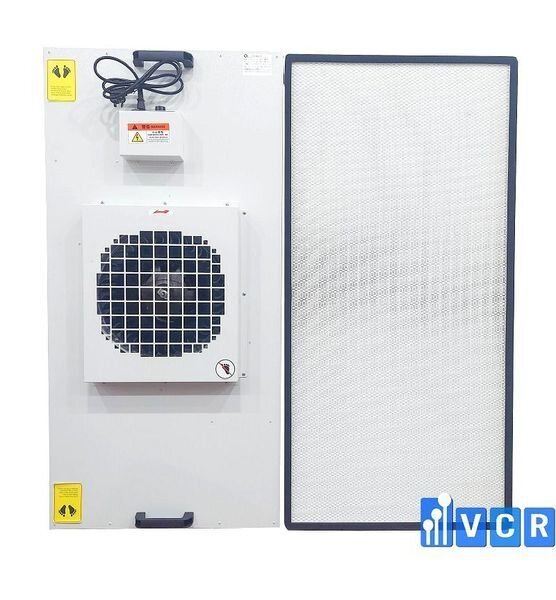

Hình ảnh: FFU - VCR1175 và Hepa Filter

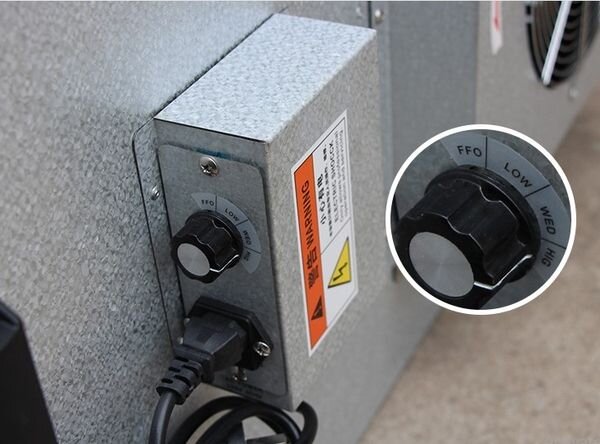

5. Hộp công tắc và nguồn

Hộp công tắc và nguồn FFU - Fan Filter Unit có chức năng: là đường dẫn nguồn điện để động cơ FFU hoạt động, đồng thời có thể điều chỉnh các cấp độ gió khác nhau cho quạt FFU.

Hộp công tắc và nguồn gồm: Hộp khung, Công tắc, Ổ nguồn và Tụ điện

Thuận tiện và nhanh chóng khi sử dụng.

6. Bảng mạch điều khiển điện tử

Là bản mạch có chức năng điều khiển toàn bộ các chế độ hoạt động của FFU. Các FFU được trang bị Bảng mạch điện tử này có khả năng kết nối với nhau và kết nối với một hệ thống máy tính, được điều khiển tự động qua phần mềm của máy tính.

Xem thêm: Các thành phần của FFU

Bản vẽ kỹ thuật của FFU

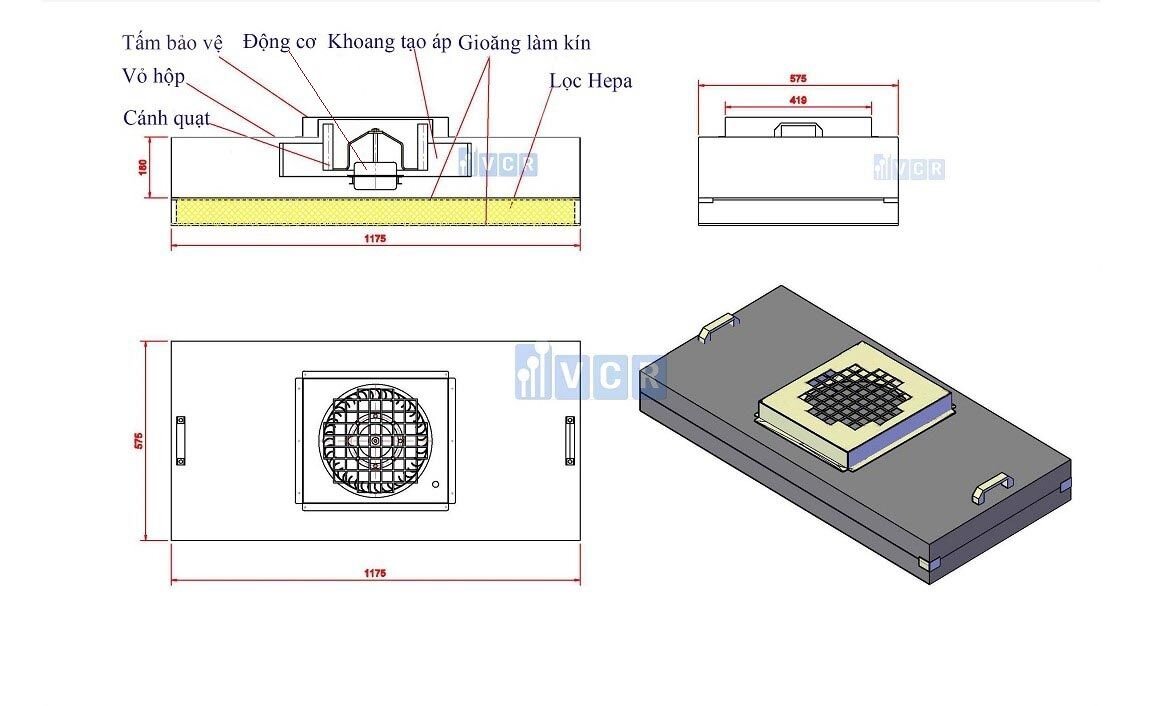

Bản vẽ kỹ thuật FFU VCR1175

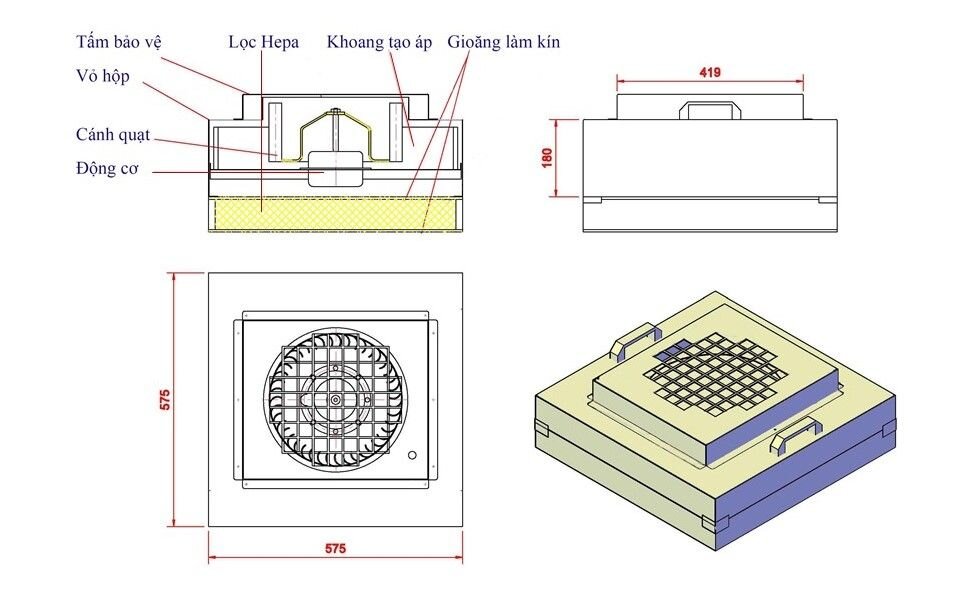

Bản vẽ kỹ thuật FFU VCR575

Nguyên lí hoạt động của FFU

FFU lấy không khí từ điều hòa không khí AHU hoặc không khí tươi để lọc, sau đó đưa khí sạch ra phòng sạch. Hệ thống khí được lưu chuyển tuần hoàn và khí trong phòng sạch luôn được đảm bảo độ sạch.

Hai quá trình chính trong nguyên lí hoạt động của FFU:

Quá trình hút:

Sử dụng quạt (Động cơ, Cánh quạt) bên trong FFU để hút không khí từ bên ngoài vào.

Nếu cần thiết có thể lắp thêm một bộ lọc thô phía trên quạt để khi không khí được hút vào bên trong, bộ lọc thô này sẽ lọc đi các hạt bụi lớn nhằm giúp quá trình lọc nhanh hơn và có thể bảo vệ được bộ lọc tinh HEPA/ULPA.

Quá trình đẩy:

Không khí sau khi được hút vào sẽ được đẩy qua tấm lọc HEPA Filter hoặc ULPA Filter, tỏa ra không khí sạch cho phòng sạch.

Xem thêm: Nguyên lí hoạt động của Fan Filer Unit

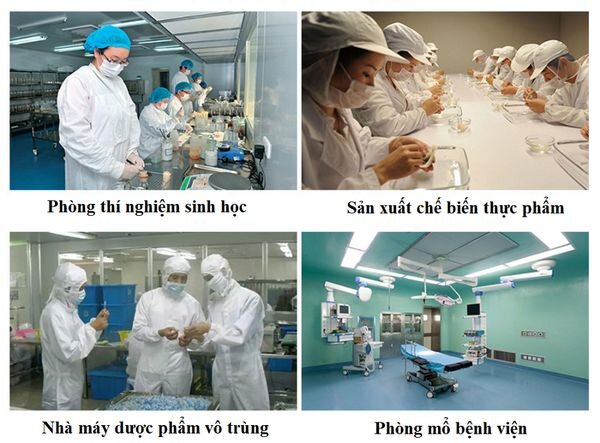

Phạm vi ứng dụng của FFU - Fan Filter Unit

Thế giới càng hiện đại, con người càng cần một cuộc sống có chất lượng cao hơn, trong đó yếu tố sạch là yếu tố quan trọng nhất cho sức khỏe con người và các sản phẩm, thiết bị phục vụ con người. Do đó phạm vi ứng dụng củaa phòng sạch cũng như của Thiết bị lọc khí FFU là rất rộng rãi. Hiện nay, có rất nhiều ngành phải sử dụng phòng sạch và Thiết bị lọc khí FFU như:

• Phòng sạch Dược phẩm

• Phòng sạch Vật tư, Thiết bị y tế

• Phòng sạch Bệnh viện

• Phòng sạch Điện Tử

• Phòng sạch Thí Nghiệm

• Phòng sạch Thực Phẩm

• Phòng sạch Mỹ Phẩm

Và rất nhiều ngành khác sẽ cần sử dụng phòng sạch vào quá trình sản xuất và nghiên cứu của mình, phục vụ quá trình Nghiên cứu, Cải tiến và Sản xuất, nâng cao chất lượng sản phẩm đạt các tiêu chuẩn ngày càng khắt khe của Việt Nam (Bộ Y Tế), Thế giới (WHO, EU, PIC/S, Nhật Bản v.v...)
