Những Chú Ý Khi Thi Công Phòng Sạch

  • 30 Tháng 08, 2021

Phòng sạch có thể được chia thành ba phần lớn: thiết kế, xây dựng và vận hành. Xây dựng phòng sạch sẽ có những yêu cầu cao hơn so với các công trình khác. Sản phẩm sản xuất trong các phòng sạch khác nhau, cấp độ sạch không khí yêu cầu cũng khác nhau nên quá trình xây dựng của các phòng sạch khác nhau cũng có sự khác biệt nhất định. Nhưng cũng có những quy trình cơ bản sẽ giống nhau như bố trí phòng sạch, hệ thống điều hòa không khí, hệ thống điện chiếu sáng, hệ thống báo cháy an toàn, …

Từ những điểm chung đó, hãy cùng Thiết bị phòng sạch VCR tìm hiểu những chú ý trong quá trình thi công một phòng sạch.

1. Tuân theo các tiêu chuẩn phòng sạch khi xây dựng

Tiêu chuẩn FED-STD-209E: Tiêu chuẩn của liên ban Hoa Kỳ, xác định số lượng hạt bụi trong không khí trên một foot khối.

Tiêu chuẩn ISO 14644: Tiêu chuẩn của tổ chức tiêu chuẩn quốc tế, phát hành năm 1999. Tiêu chuẩn này xác định nồng độ hạt bụi trên mỗi mét khối không khí.

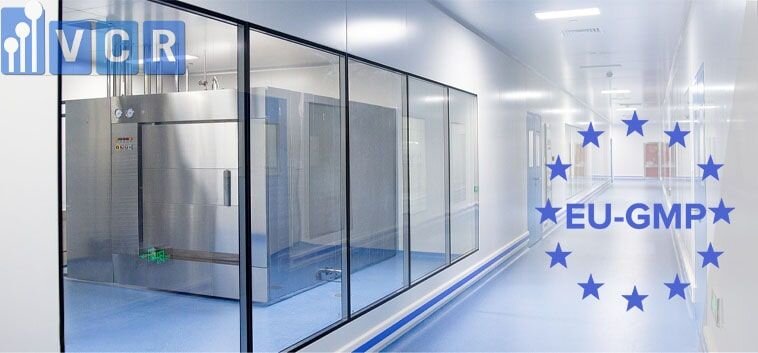

tiêu chuẩn trong thi công phòng sạch

Tuân thủ tiêu chuẩn là điều quan trọng trong thi công phòng sạch

Tiêu chuẩn GMP: Là một tiêu chuẩn không còn xa lạ đối với các nhà sản xuất dược. Tiêu chuẩn GMP có các loại như EU-GMP, WHO GMP, cGMP.

Tiêu chuẩn Quốc gia TCVN 8664-2:2011 về Phòng sạch và Môi trường kiểm soát: Là tiêu chuẩn do Viện Trang thiết bị và Công trình y tế biên soạn, bộ Y tế đề nghị, Tổng cục Tiêu chuẩn Đo lường Chất lượng thẩm định. Bộ Khoa học và Công nghệ công bố.

Việc đảm bảo thực hiện đúng các tiêu chuẩn phòng sạch là yếu tố bắt buộc trong quá trình thi công phòng sạch.

2. Kiểm soát chặt chẽ các vật liệu sử dụng trong quá trình thi công

Vật liệu cho kết cấu phòng sạch

Hiện tại, hầu hết các phòng sạch đều áp dụng cấu trúc lắp Panel và khung kim loại, và ưu điểm lớn nhất của nó là:

  • Kết nối chặt chẽ giúp giảm bụi trong môi trường phòng sạch, thích hợp cho các phòng có độ sạch cao;
  • Hình dạng tường và phòng có thể được thiết kế theo nhu cầu của người sử dụng, sẽ không bị giới hạn bởi kích thước của tấm.

kết cấu phòng sạch

Vật liệu phổ biến được sử dụng là thép không gỉ, thép cacbon và thép sơn tĩnh điện, và kiểu kết cấu tấm nhôm - nhựa. Ngoài ra, trong những năm gần đây, với sự phát triển nhanh chóng của ngành vật liệu, ứng dụng của thép mạ màu cũng ngày càng nhiều.

Vật liệu cho hệ thống dẫn khí

Các ống dẫn khí cho hệ thống điều hòa không khí trong phòng sạch thường được gia công bằng các tấm thép mạ kẽm. Đối với vật liệu này, tiêu chuẩn của lớp mạ kẽm phù hợp cần lớn hơn 314g/m2. Móc treo, khung gia cố, bu lông nối, ống dẫn khí, đinh gấm nên là các chi tiết mạ niken, gioăng mặt bích nên làm bằng cao su mềm có độ bền nhất định, không sinh công và cách nhiệt bên ngoài của ống dẫn khí.

Vật liệu sàn phòng sạch

Sàn phòng sạch cũng là một bộ phận quan trọng để đảm bảo độ sạch cho căn phòng, yêu cầu về chất liệu là không trơn trượt, chống tĩnh điện, chống mài mòn, chống ăn mòn và dễ bám đất.

Chú ý khi mua nguyên vật liệu

Trong quá trình thu mua nguyên vật liệu, chúng ta nên lựa chọn sản phẩm của nhà sản xuất đảm bảo chất lượng. Trong quá trình kiểm tra vật lý, cũng cần chú ý đến các thông số kỹ thuật của vật liệu và độ hoàn thiện của chúng, độ phẳng, độ vuông của các cạnh và góc, độ bám dính của lớp mạ kẽm đối với tấm cũng cần được kiểm tra. Trong quá trình vận chuyển và bảo quản sau khi mua về cần chú ý giữ nguyên bao bì để tránh ẩm ướt, va đập và ô nhiễm.

3. Sắp xếp quy trình thi công hợp lý

Quy trình xây dựng cần tuân theo trình tự hợp lý, với một số chú ý như sau:

  • Dọn dẹp trước rồi mới lắp đặt.
  • Lắp đặt phần trên và sau đó lắp vào giữa.
  • Phân chia các phòng trước sau đó đến trần.
  • Đưa các thiết bị lớn vào vị trí đã thiết kế trước khi lắp đặt tường.

xử lý trước thi công phòng sạch

  • Sau khi lắp đặt, trang trí nội thất trước tiên
  • Xử lý bên trong trước sau đó xử lý bên ngoài
  • Xử lý mặt bằng sau khi hoàn thành phòng sạch;
  • Điều chỉnh trước khi thử nghiệm.

Một số công việc và quy trình cần thực hiện đồng thời:

  • Tổ chức thiết bị và kỹ thuật ,
  • Sản xuất bộ phận phụ trợ và tổ chức vật liệu
  • Lắp đặt đường ống điều hòa không khí và lắp đặt đường ống quy trình
  • Các công việc xây dựng dân dụng và các bộ phận lắp đặt sạch được thực hiện cùng một lúc.

Trong xây dựng cụ thể, cần đảm bảo các thành phẩm và bán thành phẩm của quá trình trước đó không bị hư hỏng. Việc vận hành xây dựng chéo giữa các ngành nghề khác nhau phải được hợp tác và quản lý một cách thống nhất cao.

Việc xây dựng phòng sạch bằng các tường modul được làm sẵn sẽ hoàn thành sau khi lắp đặt cơ bản các đường ống chính khác nhau. Sàn, cột, tường và không gian trong nhà được làm sạch kỹ lưỡng để đạt được độ sạch sẽ trước khi bắt đầu. Quá trình này được chia thành lắp đặt trần và lắp đặt tường.

4. Sản xuất, xử lý, lắp đặt ống dẫn khí

Nhiều công nhân xây dựng sẽ chú ý đến các yêu cầu đặc biệt đối với việc lắp đặt hệ thống sạch sẽ trong quá trình xây dựng, đó là: địa điểm lắp đặt sạch sẽ; việc lắp đặt hệ thống sạch sẽ (niêm phong màng nhựa); địa điểm và người lắp đặt được mặc quần áo sạch sẽ; Nên chọn vật liệu phi sản xuất; mối nối phải kín, Để tránh rò rỉ khí, v.v. Nhưng vẫn có một số điểm cần lưu ý:

  • Đường nối: Các đường ống không được phép có đường nối ngang, càng ít đường nối dọc càng tốt, khi mép đáy nhỏ hơn hoặc bằng 800mm thì mép đáy không được phép có đường nối dọc;
  • Niêm phong: Tất cả các đường nối khớp cắn, mặt bích và đinh gấm phải được phủ một lớp keo.
  • Ngăn chặn rò rỉ không khí: Nghiêm cấm việc sơn trên bề mặt của các miếng đệm khác nhau;
  • Mặt bích: Bốn góc phải có lỗ vít và khoảng cách lỗ nhỏ hơn 100mm.
  • Lỗ đo: Cần làm sạch và nhiều lỗ đo khác nhau cho đường kính ống lớn hơn 500mm

ống dẫn khí phòng sạch

  • Bảo quản: Sau khi sản xuất xong, vệ sinh sạch sẽ bằng dung dịch tẩy rửa trung tính, dán màng nhựa sau khi khô mới được lắp đặt;
  • Tháo màng niêm phong: Chỉ được phép tháo màng niêm phong của cổng ống khi quá trình lắp đặt tạm dừng;
  • Làm sạch: Khi lắp đặt các bộ phận của ống gió, loại bỏ dầu và bụi trên bề mặt, sử dụng vật liệu không bị xơ để lau bề mặt bên trong của hệ thống nhiều lần.
  • Kiểm tra rò rỉ không khí: Sau khi hệ thống được lắp đặt, thực hiện kiểm tra rò rỉ không khí trước khi bảo quản nhiệt. Đèn chiếu sáng hạ áp lớn hơn 100W có thể được sử dụng để phát hiện rò rỉ ánh sáng, hệ thống hạ áp có không quá 2 điểm rò rỉ ánh sáng trên 10 mét mối nối. Đối với hệ thống trung áp đạt tiêu chuẩn trung bình không quá 16 điểm trên 100 mét; đối với hệ thống trung áp không quá 1 điểm rò rỉ ánh sáng trên 10 mét mối nối và trung bình ít hơn 8 điểm trên 100 mét là đủ tiêu chuẩn.

Xem thêm: Kiểm soát và xử lý chất lượng ống gió trong phòng sạch

5. Yêu cầu đối với việc lắp đặt bộ lọc HEPA

Việc lắp đặt các bộ lọc HEPA cũng có thể coi là chìa khóa để xây dựng phòng sạch. Phòng sạch phải được làm sạch lại sau khi hệ thống đã được vận hành trong 12 giờ trước khi lắp đặt bộ lọc HEPA và thực hiện kiểm tra rò rỉ tại chỗ sau khi kiểm tra bằng mắt (tập trung vào kiểm tra chất lượng niêm phong của khung bộ lọc).

6. Kiểm soát chênh lệch áp suất

Phòng sạch và không gian xung quanh phải duy trì một chênh lệch áp suất nhất định, cùng với đó cần xác định xem nên duy trì áp suất dương hay áp suất âm theo yêu cầu của quá trình sản xuất. Thông thường mức chênh lệch áp suất không nhỏ hơn 10Pa.

Đồng hồ kiểm tra chênh áp trong phòng sạch

Đồng hồ kiểm tra chênh áp trong phòng sạch

Ngoài ra chúng ta cũng cần quan tâm đến vấn đề thay đổi không khí. Số lần thay đổi không khí trong hệ thống điều hòa không khí sạch nên ít nhất là 10 lần, thậm chí lên đến hàng trăm lần với những phòng sạch yêu cầu có độ sạch cao.

Xem thêm: Phương pháp kiểm soát chênh áp trong phòng sạch

7. Công tác quản lý, bảo trì sau nghiệm thu

Sau khi xây dựng xong phòng sạch thì việc vận hành và quản lý phòng sạch là rất quan trọng, cần phải kiểm tra phòng và thiết bị thường xuyên, thiết bị chủ yếu để giám sát. Các hạng mục phải được giám sát như kiểm tra hoạt động của bộ lọc, kiểm tra bằng mắt cửa gió hồi, các hạng mục quan trọng hơn phải bao gồm số lượng hạt bụi, số lượng khuẩn lạc, lượng không khí cung cấp và áp suất dương (âm) trong phòng.

Quản lý hàng ngày phải đảm bảo hoạt động chính xác của phòng sạch, để các sản phẩm sản xuất ra sẽ không bị nhiễm bẩn. Điều này đòi hỏi mọi thứ, từ việc tiếp nhận nhân sự, vật tư đến lựa chọn trang phục, quy định phòng sạch, vệ sinh phòng sạch đều phải được thực hiện một cách chính xác. Nếu cần, nhân viên vận hành và bảo trì cũng nên được đào tạo để thực hiện đúng.

Thi công, xây dựng phòng sạch không phải là một công việc dễ dàng. Mong rằng bài viết sẽ giải đáp được một số thắc mắc trong quá trình xây dựng phòng sạch của các bạn.
