Tính toán lưu lượng gió thực tế so với thiết kế phòng sạch

Tuy nhiên, thực tế cho thấy lưu lượng gió đo được tại nhà máy thường không trùng khớp với giá trị thiết kế ban đầu, tạo ra những rủi ro tiềm ẩn trong sản xuất và audit. Bài viết này sẽ phân tích toàn diện cách Tính toán lưu lượng gió thực tế so với thiết kế phòng sạch, đồng thời đưa ra góc nhìn kỹ thuật từ các dự án triển khai thực tế của Thiết bị phòng sạch VCR, giúp doanh nghiệp hiểu đúng và kiểm soát lưu lượng gió một cách hiệu quả.

Vì sao lưu lượng gió là “trái tim” của phòng sạch

Trong bất kỳ hệ thống phòng sạch nào, lưu lượng gió (airflow) luôn được xem là yếu tố cốt lõi quyết định hiệu quả kiểm soát môi trường. Không giống các không gian thông thường, phòng sạch yêu cầu kiểm soát đồng thời hạt bụi, vi sinh và chênh áp giữa các khu vực. Tất cả những yếu tố này đều phụ thuộc trực tiếp vào cách không khí được cấp, phân phối và tuần hoàn trong không gian.

Trước hết, lưu lượng gió đóng vai trò chính trong việc loại bỏ hạt bụi và vi sinh thông qua quá trình lọc và quét (air sweeping). Dòng khí được thiết kế đúng sẽ liên tục cuốn trôi các hạt ô nhiễm ra khỏi vùng sản xuất, đồng thời duy trì áp suất dương hoặc âm để ngăn nhiễm chéo giữa các khu vực. Điều này đặc biệt quan trọng trong các ngành như dược phẩm, điện tử và thực phẩm, nơi một sai lệch nhỏ có thể ảnh hưởng trực tiếp đến chất lượng sản phẩm.

Mối quan hệ giữa lưu lượng gió - cấp độ sạch - tuân thủ là một chuỗi logic không thể tách rời. Lưu lượng gió quyết định số lần trao đổi không khí (ACH), từ đó ảnh hưởng đến cấp độ sạch theo ISO 14644. Nếu lưu lượng gió không đạt, toàn bộ hệ thống có thể không đáp ứng yêu cầu tuân thủ GMP, dẫn đến rủi ro trong quá trình audit và vận hành.

Tuy nhiên, trong thực tế triển khai, giá trị lưu lượng gió đo được thường không trùng khớp với thiết kế ban đầu. Nguyên nhân có thể đến từ tổn thất áp suất, sai lệch lắp đặt hoặc thay đổi điều kiện vận hành. Qua nhiều dự án tại Việt Nam, các kỹ sư của Thiết bị phòng sạch VCR nhận thấy rằng việc kiểm soát và hiệu chỉnh lưu lượng gió sau khi lắp đặt là bước quan trọng nhưng thường bị xem nhẹ. Chính khoảng cách giữa thiết kế và thực tế này là yếu tố quyết định sự thành công hay thất bại của một hệ thống phòng sạch.

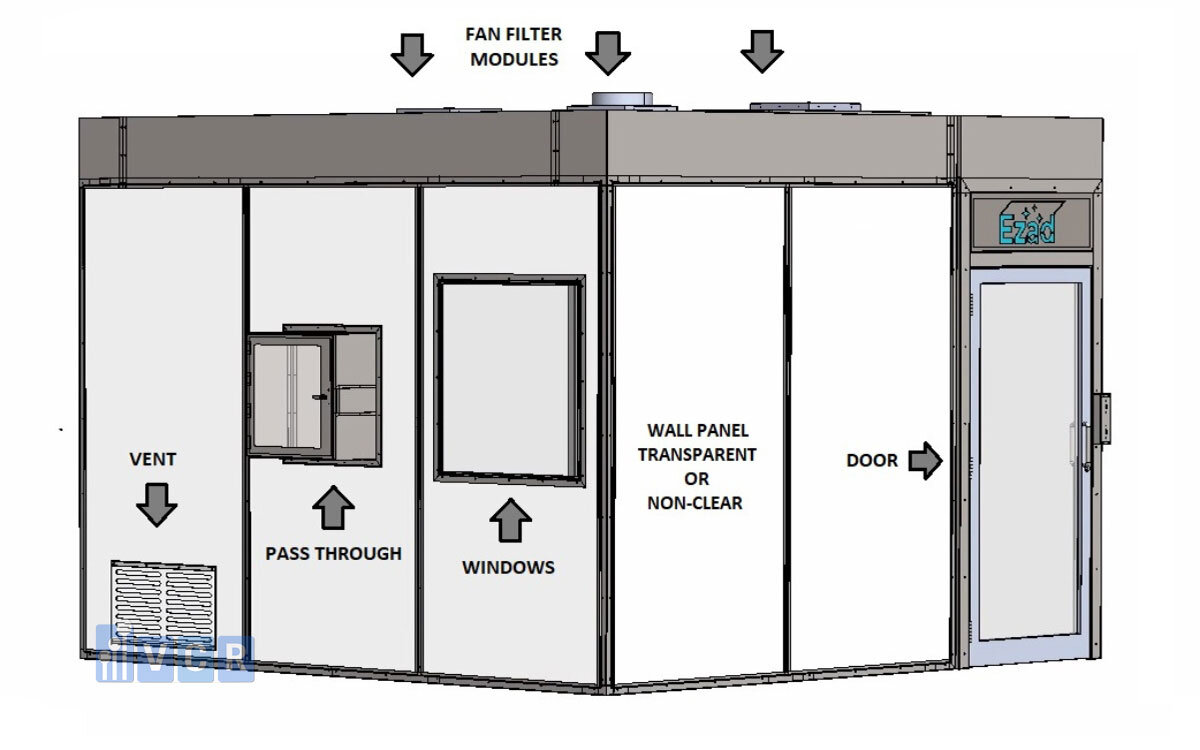

Khái niệm cơ bản về lưu lượng gió trong phòng sạch

Lưu lượng gió (airflow) trong phòng sạch là đại lượng thể hiện thể tích không khí được cấp hoặc tuần hoàn trong một đơn vị thời gian. Đây là thông số nền tảng trong thiết kế và vận hành hệ thống HVAC, ảnh hưởng trực tiếp đến khả năng kiểm soát hạt bụi, vi sinh và chênh áp. Trong đó, một số khái niệm quan trọng cần hiểu rõ bao gồm air change rate (ACH) và face velocity.

Air change rate (ACH) là số lần toàn bộ thể tích không khí trong phòng được thay thế trong một giờ. Ví dụ, ACH = 20 nghĩa là toàn bộ không khí trong phòng được thay mới 20 lần mỗi giờ. Đây là chỉ số quan trọng để xác định cấp độ sạch theo tiêu chuẩn. Trong khi đó, face velocity là vận tốc gió đi qua bề mặt lọc, thường áp dụng với HEPA filter hoặc FFU, thể hiện bằng m/s. Thông số này ảnh hưởng đến hiệu quả lọc và sự ổn định của dòng khí.

Một điểm cần phân biệt rõ là lưu lượng thiết kế (design airflow) và lưu lượng thực tế (actual airflow). Lưu lượng thiết kế là giá trị được tính toán trong giai đoạn thiết kế dựa trên thể tích phòng, cấp độ sạch và các giả định kỹ thuật. Ngược lại, lưu lượng thực tế là giá trị đo được khi hệ thống đi vào vận hành. Trong nhiều trường hợp, hai giá trị này có thể chênh lệch đáng kể do tổn thất áp suất, sai số thiết bị hoặc điều kiện vận hành thực tế.

Các đơn vị đo lưu lượng gió phổ biến bao gồm m³/h (mét khối trên giờ), CFM (cubic feet per minute) và m/s (mét trên giây). Trong đó, m³/h thường dùng cho tổng lưu lượng hệ thống, còn m/s dùng để đo vận tốc tại bề mặt lọc hoặc miệng gió.

Cuối cùng, các tiêu chuẩn như ISO 14644 và EU GMP Annex 1 đóng vai trò định hướng trong việc xác định yêu cầu lưu lượng gió. ISO 14644 tập trung vào phân loại độ sạch dựa trên số lượng hạt, trong khi EU GMP Annex 1 đưa ra các yêu cầu nghiêm ngặt hơn cho ngành dược, bao gồm kiểm soát lưu lượng gió, áp suất và vi sinh. Việc hiểu đúng các khái niệm này là nền tảng để thiết kế và vận hành phòng sạch đạt chuẩn.

Xem thêm: Tính chọn cấp độ lọc, lưu lượng gió, cột áp quạt cho phòng sạch

Nguyên lý thiết kế lưu lượng gió phòng sạch

Thiết kế lưu lượng gió trong phòng sạch không đơn thuần là cấp đủ không khí mà là bài toán cân bằng giữa cấp độ sạch, kiểm soát nhiễm chéo và hiệu quả năng lượng. Điểm xuất phát của quá trình thiết kế luôn là xác định yêu cầu theo cấp độ sạch. Với mỗi cấp ISO hoặc phân loại theo EU GMP, hệ thống sẽ yêu cầu một mức lưu lượng gió tương ứng để đảm bảo mật độ hạt nằm trong giới hạn cho phép. Ví dụ, phòng sạch cấp cao như ISO Class 5 hoặc Grade B/A trong dược phẩm thường yêu cầu lưu lượng lớn hơn đáng kể so với các cấp thấp hơn.

Một yếu tố cốt lõi trong thiết kế là lựa chọn mô hình dòng chảy. Có hai dạng chính: dòng chảy một chiều (laminar flow) và dòng chảy rối (turbulent flow). Laminar flow tạo ra dòng khí di chuyển đồng đều theo một hướng (thường từ trên xuống), giúp cuốn trôi hạt bụi hiệu quả và giảm tối đa nhiễm chéo. Ngược lại, turbulent flow dựa vào việc pha trộn không khí để làm loãng nồng độ hạt. Lựa chọn mô hình nào phụ thuộc vào yêu cầu công nghệ, chi phí và mức độ kiểm soát cần thiết.

Tính toán số lần trao đổi không khí (ACH) là bước quan trọng để xác định lưu lượng gió. ACH được tính dựa trên thể tích phòng và tổng lưu lượng cấp vào. Công thức cơ bản là:
ACH = Tổng lưu lượng gió (m³/h) / Thể tích phòng (m³).

Từ đó, kỹ sư có thể điều chỉnh lưu lượng để đạt được cấp độ sạch mong muốn. Tuy nhiên, ACH chỉ là chỉ số tổng thể, chưa phản ánh hoàn toàn chất lượng phân phối dòng khí.

Các thiết bị trong hệ thống có ảnh hưởng trực tiếp đến lưu lượng gió thực tế. HEPA filter tạo ra tổn thất áp suất đáng kể, làm giảm lưu lượng nếu không được tính toán đúng. FFU (Fan Filter Unit) cung cấp giải pháp kiểm soát cục bộ với khả năng điều chỉnh lưu lượng linh hoạt. AHU (Air Handling Unit) đóng vai trò trung tâm trong việc cấp và xử lý không khí, quyết định tổng công suất hệ thống. Việc phối hợp đồng bộ giữa các thiết bị này là yếu tố then chốt để đảm bảo lưu lượng gió đạt thiết kế.

Trong hồ sơ HVAC, các giả định thiết kế thường bao gồm hiệu suất quạt lý tưởng, hệ thống kín hoàn toàn và điều kiện vận hành ổn định. Tuy nhiên, thực tế luôn tồn tại sai số như rò rỉ ống gió, sai lệch lắp đặt hoặc thay đổi layout. Chính vì vậy, một thiết kế tốt không chỉ dừng ở tính toán mà còn phải dự phòng các yếu tố biến động để đảm bảo hệ thống vẫn hoạt động ổn định sau khi đưa vào vận hành.

Các yếu tố gây sai lệch giữa lưu lượng thiết kế và thực tế

Trong lý thuyết, lưu lượng gió được tính toán dựa trên các giả định lý tưởng. Tuy nhiên, khi hệ thống đi vào vận hành, sự sai lệch giữa lưu lượng thiết kế (design airflow) và lưu lượng thực tế (actual airflow) gần như là điều không thể tránh khỏi. Việc hiểu rõ các nguyên nhân gây sai lệch là nền tảng để kiểm soát và hiệu chỉnh hệ thống phòng sạch.

Một trong những yếu tố lớn nhất là tổn thất áp suất qua HEPA filter. Theo thời gian, màng lọc tích tụ bụi và vi sinh, làm tăng áp suất cản (pressure drop). Khi áp suất tăng, lưu lượng gió qua filter sẽ giảm nếu quạt không đủ công suất bù. Đây là nguyên nhân phổ biến khiến lưu lượng gió thực tế thấp hơn thiết kế, đặc biệt trong các phòng sạch vận hành liên tục.

Rò rỉ trong hệ thống ống gió cũng là một vấn đề thường bị đánh giá thấp. Các mối nối không kín, vật liệu thi công kém hoặc rung động trong quá trình vận hành có thể gây thất thoát lưu lượng đáng kể. Điều này không chỉ làm giảm hiệu suất hệ thống mà còn ảnh hưởng đến cân bằng áp suất giữa các phòng.

Hiệu suất quạt thực tế cũng khác với thông số lý thuyết. Trong hồ sơ thiết kế HVAC, quạt thường được giả định hoạt động ở hiệu suất tối ưu. Tuy nhiên, trong thực tế, hiệu suất có thể giảm do lắp đặt sai, điều kiện vận hành không ổn định hoặc suy giảm theo thời gian. Điều này dẫn đến lưu lượng cấp không đạt như thiết kế ban đầu.

Ngoài ra, sai lệch còn đến từ việc lắp đặt hoặc thay đổi layout. Khi bố trí thiết bị trong phòng thay đổi, dòng khí có thể bị cản trở hoặc tạo vùng xoáy, làm giảm hiệu quả phân phối lưu lượng gió. Các thay đổi nhỏ như thêm máy móc, tủ hoặc vách ngăn đều có thể ảnh hưởng đến toàn bộ hệ thống.

Yếu tố vận hành và bảo trì cũng đóng vai trò quan trọng. Việc không vệ sinh định kỳ, không kiểm tra damper hoặc không cân bằng gió lại sau một thời gian sử dụng sẽ khiến hệ thống dần lệch khỏi trạng thái tối ưu. Nhiều nhà máy chỉ phát hiện vấn đề khi audit hoặc khi chất lượng sản phẩm bị ảnh hưởng.

Trong thực tế các dự án thi công phòng sạch tại Việt Nam, các kỹ sư của Thiết bị phòng sạch VCR thường gặp tình huống hệ thống đạt chuẩn khi nghiệm thu ban đầu nhưng sau 6-12 tháng vận hành thì lưu lượng gió giảm đáng kể. Nguyên nhân chủ yếu đến từ HEPA filter bẩn và không được theo dõi áp suất định kỳ. Sau khi tiến hành đo kiểm và cân bằng lại hệ thống, lưu lượng gió được phục hồi và phòng sạch đáp ứng lại yêu cầu tiêu chuẩn. Điều này cho thấy kiểm soát lưu lượng gió không phải là công việc một lần, mà là quá trình liên tục trong suốt vòng đời vận hành.

Xem thêm: Thiết kế phòng sạch và 9 bước thiết kế một phòng sạch cơ bản

Phương pháp đo lưu lượng gió thực tế trong phòng sạch

Đo lưu lượng gió thực tế là bước quan trọng để đánh giá hệ thống phòng sạch có vận hành đúng thiết kế hay không. Không giống các phép đo thông thường, việc đo lưu lượng gió trong phòng sạch đòi hỏi thiết bị chuyên dụng, quy trình chuẩn hóa và hiểu biết sâu về đặc tính dòng khí.

Các thiết bị phổ biến nhất bao gồm anemometer và balometer. Anemometer dùng để đo vận tốc gió tại một điểm, thường áp dụng khi đo trực tiếp trên bề mặt HEPA filter hoặc tại miệng gió. Trong khi đó, balometer (hood đo lưu lượng) được đặt trực tiếp lên miệng cấp hoặc hồi gió để đo tổng lưu lượng đi qua, cho kết quả nhanh và trực quan hơn. Việc lựa chọn thiết bị phụ thuộc vào mục tiêu đo và cấu trúc hệ thống.

Vị trí đo cũng ảnh hưởng lớn đến độ chính xác. Đối với miệng cấp gió và hồi gió, cần đảm bảo đo tại vị trí ổn định dòng khí, tránh vùng nhiễu loạn gần góc hoặc vật cản. Khi đo tại HEPA filter, kỹ sư thường chia bề mặt thành nhiều điểm (grid measurement), sau đó lấy giá trị trung bình để tính toán lưu lượng tổng. Phương pháp này giúp phản ánh chính xác phân bố dòng khí thay vì chỉ đo tại một điểm đơn lẻ.

Đo vận tốc bề mặt HEPA filter là kỹ thuật quan trọng trong các phòng sạch yêu cầu cao. Vận tốc này thường nằm trong khoảng 0.3-0.45 m/s đối với dòng chảy một chiều. Nếu vận tốc không đồng đều, có thể xuất hiện vùng “dead zone” hoặc dòng xoáy, ảnh hưởng đến khả năng kiểm soát hạt.

Quy trình đo cần tuân thủ các hướng dẫn từ tiêu chuẩn như ISO 14644. Thông thường, việc đo lưu lượng gió được thực hiện trong điều kiện phòng sạch ở trạng thái “at rest” hoặc “operational” tùy mục đích. Các bước bao gồm hiệu chuẩn thiết bị, xác định vị trí đo, ghi nhận dữ liệu và tính toán ACH. Việc lặp lại phép đo nhiều lần giúp giảm sai số và tăng độ tin cậy của kết quả.

Sai số đo là yếu tố không thể tránh khỏi. Nguyên nhân có thể đến từ thiết bị chưa hiệu chuẩn, thao tác đo không đúng hoặc ảnh hưởng của môi trường như nhiệt độ và áp suất. Để hiệu chỉnh, cần sử dụng thiết bị đã được kiểm định định kỳ, tuân thủ đúng quy trình đo và so sánh chéo giữa các phương pháp (ví dụ: so sánh balometer và anemometer). Ngoài ra, việc phân tích dữ liệu theo xu hướng (trend) thay vì chỉ nhìn vào một lần đo cũng giúp đánh giá chính xác tình trạng hệ thống.

Trong thực tế, các dự án do Thiết bị phòng sạch VCR triển khai thường kết hợp nhiều phương pháp đo để đảm bảo độ chính xác cao nhất. Điều này không chỉ giúp xác định đúng lưu lượng gió mà còn là cơ sở để cân bằng hệ thống và tối ưu vận hành lâu dài.

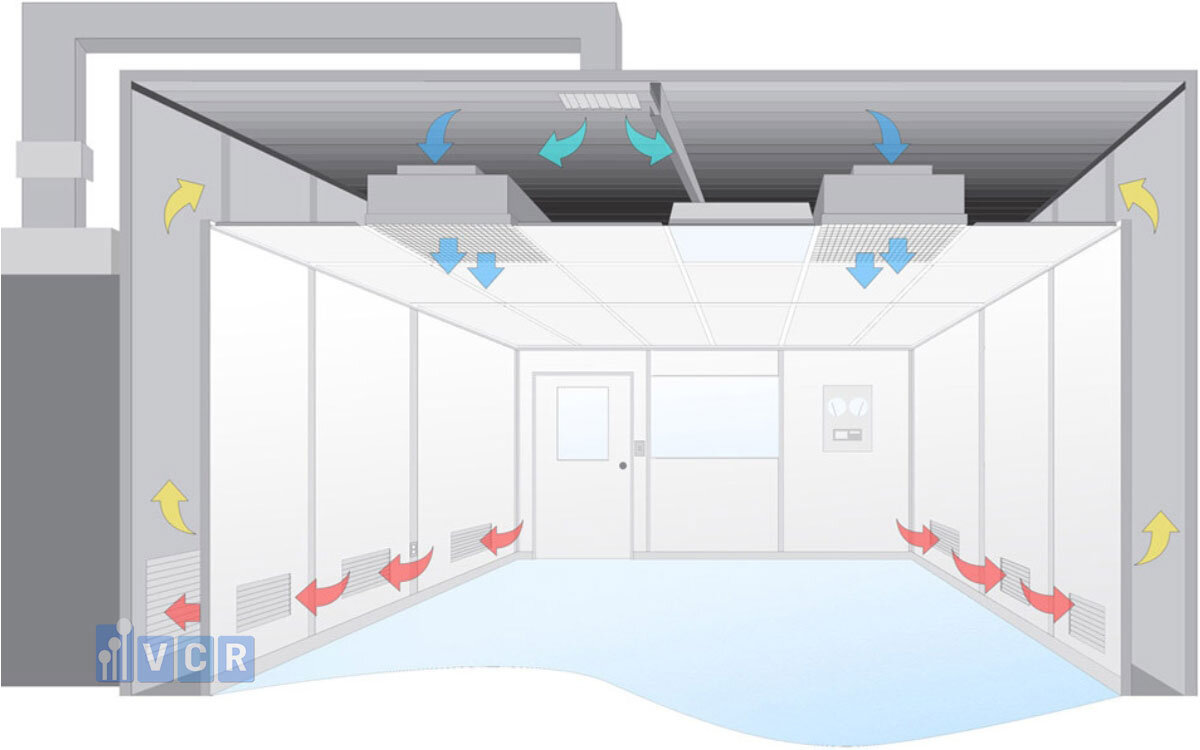

So sánh lưu lượng thiết kế với thực tế: Phân tích dữ liệu

Sau khi hoàn thành đo kiểm, bước quan trọng tiếp theo là phân tích và so sánh giữa lưu lượng thiết kế (design airflow) và lưu lượng thực tế (actual airflow). Đây không chỉ là việc đối chiếu con số, mà là quá trình đánh giá toàn diện hiệu suất hệ thống phòng sạch.

Trước hết, cần đọc dữ liệu một cách có hệ thống. Lưu lượng gió thường được tổng hợp theo từng khu vực, từng miệng gió hoặc từng thiết bị như HEPA filter, FFU. Dữ liệu đo cần được chuẩn hóa về cùng đơn vị (m³/h hoặc CFM) để dễ so sánh với giá trị thiết kế trong hồ sơ HVAC. Ngoài ra, việc phân tích theo từng phòng thay vì toàn hệ thống giúp xác định chính xác khu vực có vấn đề.

Sai lệch giữa thiết kế và thực tế thường được biểu diễn dưới dạng phần trăm (% deviation). Công thức phổ biến là:

% sai lệch = (Lưu lượng thực tế - Lưu lượng thiết kế) / Lưu lượng thiết kế × 100%

Giá trị này cho phép đánh giá mức độ lệch và ưu tiên xử lý. Ví dụ, sai lệch -20% cho thấy hệ thống đang thiếu lưu lượng đáng kể, có thể ảnh hưởng trực tiếp đến cấp độ sạch.

Ngưỡng chấp nhận sai lệch phụ thuộc vào tiêu chuẩn áp dụng. Trong nhiều trường hợp, sai lệch ±10% được xem là chấp nhận được đối với hệ thống HVAC. Tuy nhiên, với các khu vực quan trọng trong GMP như Grade A hoặc B, yêu cầu có thể nghiêm ngặt hơn. Quan trọng hơn, không chỉ tổng lưu lượng mà sự phân bố lưu lượng gió cũng phải đồng đều để đảm bảo hiệu quả kiểm soát.

Sai lệch lưu lượng gió có ảnh hưởng trực tiếp đến phân cấp sạch. Nếu lưu lượng không đạt, số lần trao đổi không khí (ACH) sẽ giảm, dẫn đến mật độ hạt vượt giới hạn cho phép. Điều này có thể khiến phòng không đạt cấp ISO hoặc không đáp ứng yêu cầu EU GMP, đặc biệt trong các khu vực sản xuất dược phẩm vô trùng.

Trong bối cảnh audit GMP, dữ liệu lưu lượng gió là một phần quan trọng của hồ sơ tuân thủ. Các báo cáo đo kiểm, biểu đồ xu hướng và kết quả so sánh với thiết kế đều có thể được yêu cầu kiểm tra. Việc duy trì dữ liệu đầy đủ, minh bạch và có phân tích rõ ràng không chỉ giúp vượt qua audit mà còn chứng minh năng lực kiểm soát hệ thống.

Từ kinh nghiệm thực tế, các kỹ sư của Thiết bị phòng sạch VCR luôn khuyến nghị doanh nghiệp không chỉ dừng ở việc đo kiểm định kỳ, mà cần xây dựng hệ thống theo dõi dữ liệu lưu lượng gió liên tục. Đây là cách tiếp cận dựa trên dữ liệu, giúp phát hiện sớm sai lệch và đảm bảo phòng sạch luôn vận hành trong trạng thái tối ưu.

Tác động của sai lệch lưu lượng gió đến hệ thống phòng sạch

Sai lệch lưu lượng gió không chỉ là vấn đề kỹ thuật mà còn là rủi ro trực tiếp đối với toàn bộ hệ thống phòng sạch. Khi lưu lượng gió không đạt theo thiết kế, các cơ chế kiểm soát môi trường sẽ bị phá vỡ, kéo theo hàng loạt hệ quả liên quan đến chất lượng sản xuất và tuân thủ tiêu chuẩn.

Trước hết, ảnh hưởng rõ ràng nhất là khả năng kiểm soát hạt bụi. Lưu lượng gió thấp hơn thiết kế sẽ làm giảm hiệu quả “quét” (air sweeping), khiến các hạt bụi và vi sinh tồn tại lâu hơn trong không gian. Điều này đặc biệt nguy hiểm trong các khu vực yêu cầu độ sạch cao như ISO Class 5 hoặc Grade A, nơi chỉ cần một lượng nhỏ hạt vượt ngưỡng cũng có thể gây không đạt tiêu chuẩn.

Sai lệch lưu lượng gió cũng làm gia tăng nguy cơ nhiễm chéo giữa các khu vực. Trong phòng sạch, chênh áp được duy trì nhờ sự cân bằng giữa lưu lượng cấp và hồi gió. Khi lưu lượng bị lệch, áp suất có thể đảo chiều hoặc không ổn định, khiến không khí từ khu vực bẩn hơn xâm nhập vào khu vực sạch hơn. Đây là một trong những nguyên nhân phổ biến dẫn đến contamination trong sản xuất dược phẩm và thực phẩm.

Mất cân bằng áp suất phòng là hệ quả trực tiếp tiếp theo. Hệ thống HVAC được thiết kế để tạo ra các “pressure cascade” giữa các phòng. Khi lưu lượng gió thay đổi, cascade này bị phá vỡ, dẫn đến khó kiểm soát hướng dòng khí. Điều này không chỉ ảnh hưởng đến chất lượng môi trường mà còn gây khó khăn trong việc vận hành ổn định.

Về mặt sản phẩm, sai lệch lưu lượng gió có thể gây ra hậu quả nghiêm trọng. Trong ngành dược, điều này có thể dẫn đến nhiễm vi sinh hoặc hạt, ảnh hưởng đến an toàn thuốc. Trong ngành điện tử, các hạt bụi siêu nhỏ có thể gây lỗi vi mạch, làm giảm tỷ lệ thành phẩm. Những rủi ro này thường không xuất hiện ngay lập tức mà tích lũy theo thời gian.

Cuối cùng, sai lệch lưu lượng gió là một trong những nguyên nhân dẫn đến không đạt audit GMP. Các cơ quan kiểm tra thường yêu cầu chứng minh rằng hệ thống luôn duy trì điều kiện thiết kế. Nếu dữ liệu đo kiểm không phù hợp hoặc không có bằng chứng kiểm soát, doanh nghiệp có thể đối mặt với cảnh báo hoặc thậm chí đình chỉ sản xuất.

Từ thực tế triển khai, Thiết bị phòng sạch VCR nhận thấy rằng nhiều vấn đề về chất lượng và audit đều bắt nguồn từ việc không kiểm soát lưu lượng gió một cách liên tục. Do đó, việc theo dõi, đo kiểm và hiệu chỉnh định kỳ không chỉ là yêu cầu kỹ thuật mà còn là yếu tố sống còn trong vận hành phòng sạch.

Giải pháp hiệu chỉnh và tối ưu lưu lượng gió

Khi phát hiện sai lệch giữa lưu lượng gió thiết kế và thực tế, việc hiệu chỉnh không chỉ dừng ở thao tác kỹ thuật đơn lẻ mà cần một cách tiếp cận tổng thể, kết hợp giữa đo kiểm, điều chỉnh và tối ưu hệ thống. Mục tiêu không chỉ là đưa lưu lượng gió về giá trị thiết kế mà còn đảm bảo hệ thống vận hành ổn định lâu dài.

Giải pháp nền tảng là cân bằng gió (air balancing). Đây là quá trình điều chỉnh lưu lượng tại từng nhánh ống gió và từng miệng cấp/hồi để đạt phân bố lưu lượng gió đúng theo thiết kế. Kỹ sư sẽ sử dụng dữ liệu đo thực tế để điều chỉnh dần, đảm bảo mỗi khu vực nhận đủ lưu lượng cần thiết. Air balancing không chỉ cải thiện tổng lưu lượng mà còn đảm bảo tính đồng đều của dòng khí trong toàn bộ phòng sạch.

Điều chỉnh damper và VAV (Variable Air Volume) là bước quan trọng trong quá trình này. Damper giúp kiểm soát lưu lượng tại từng nhánh ống, trong khi hệ thống VAV cho phép điều chỉnh linh hoạt theo nhu cầu vận hành. Khi được cấu hình đúng, VAV có thể giúp duy trì áp suất ổn định và tối ưu năng lượng, đặc biệt trong các hệ thống có tải thay đổi.

HEPA filter là thành phần ảnh hưởng trực tiếp đến lưu lượng gió, do đó việc vệ sinh hoặc thay thế định kỳ là bắt buộc. Khi áp suất chênh qua filter vượt ngưỡng cho phép, lưu lượng sẽ giảm đáng kể. Việc theo dõi áp suất filter bằng đồng hồ chênh áp và thay thế đúng thời điểm giúp duy trì hiệu suất hệ thống và tránh sai lệch kéo dài.

Ở cấp độ hệ thống, cần tối ưu tổng thể HVAC. Điều này bao gồm kiểm tra công suất quạt, hiệu suất AHU, tình trạng ống gió và độ kín của hệ thống. Trong nhiều trường hợp, việc nâng cấp quạt hoặc cải thiện thiết kế ống gió có thể mang lại hiệu quả lớn hơn so với điều chỉnh cục bộ.

Ứng dụng BMS (Building Management System) là xu hướng quan trọng trong kiểm soát lưu lượng gió. BMS cho phép giám sát liên tục các thông số như lưu lượng, áp suất, nhiệt độ và cảnh báo khi có sai lệch. Nhờ đó, doanh nghiệp có thể phát hiện sớm vấn đề và can thiệp kịp thời, thay vì chờ đến khi xảy ra sự cố hoặc audit.

Từ kinh nghiệm triển khai thực tế, các hệ thống do Thiết bị phòng sạch VCR thiết kế và thi công thường kết hợp đồng bộ giữa thiết bị, đo kiểm và BMS ngay từ đầu. Điều này giúp giảm thiểu sai lệch sau khi vận hành và rút ngắn thời gian hiệu chỉnh. Một bài học quan trọng là tối ưu lưu lượng gió không phải là hoạt động một lần, mà là quá trình liên tục, đòi hỏi sự phối hợp giữa kỹ thuật và vận hành để đảm bảo phòng sạch luôn đạt trạng thái tối ưu.

Vai trò của thiết bị phòng sạch trong kiểm soát lưu lượng gió

Trong hệ thống phòng sạch, thiết bị không chỉ là thành phần phụ trợ mà đóng vai trò trực tiếp trong việc kiểm soát và phân phối lưu lượng gió. Các thiết bị như HEPA Box, FFU, Air Shower và Pass Box đều có ảnh hưởng nhất định đến lưu lượng gió, từ cấp khí, điều hướng dòng khí cho đến duy trì áp suất và ngăn nhiễm chéo.

HEPA Box là điểm cuối của hệ thống lọc, nơi không khí được làm sạch trước khi cấp vào phòng. Thiết kế của HEPA Box, bao gồm cấu trúc housing, độ kín và cách lắp filter, sẽ ảnh hưởng đến tổn thất áp suất và độ đồng đều của dòng khí. FFU (Fan Filter Unit) lại tích hợp quạt và filter, cho phép kiểm soát lưu lượng cục bộ, đặc biệt hiệu quả trong các phòng yêu cầu dòng chảy một chiều. Trong khi đó, Air Shower tạo luồng khí tốc độ cao để loại bỏ hạt bụi trên người hoặc vật trước khi vào phòng sạch, góp phần giảm tải cho hệ thống chính. Pass Box, dù không trực tiếp cấp gió, nhưng nếu thiết kế không kín hoặc interlock không đúng, có thể gây rò rỉ khí và ảnh hưởng đến cân bằng áp suất.

Thiết kế thiết bị ảnh hưởng trực tiếp đến lưu lượng gió thông qua các yếu tố như tổn thất áp suất, độ kín, hướng dòng khí và khả năng phân phối đều. Một thiết bị thiết kế không tối ưu có thể tạo ra vùng xoáy, điểm chết hoặc phân bố không đồng đều, làm giảm hiệu quả kiểm soát môi trường.

Do đó, tính đồng bộ của toàn hệ thống là yếu tố then chốt. Thiết bị phải được lựa chọn và thiết kế phù hợp với tổng thể HVAC, đảm bảo tương thích về lưu lượng, áp suất và mục tiêu vận hành. Sự rời rạc giữa thiết bị và hệ thống sẽ dẫn đến sai lệch lưu lượng gió và khó kiểm soát trong thực tế.

Từ kinh nghiệm triển khai, Thiết bị phòng sạch VCR tập trung vào việc thiết kế đồng bộ từ thiết bị đến hệ thống, tối ưu các yếu tố như độ kín, tổn thất áp suất và khả năng điều chỉnh lưu lượng. Điều này giúp đảm bảo lưu lượng gió không chỉ đạt thiết kế mà còn duy trì ổn định trong suốt quá trình vận hành.

Xem thêm: Chọn lưu lượng khí cấp trong nhà máy dược phẩm

Case study: Sai lệch lưu lượng gió trong nhà máy GMP và cách xử lý

Trong một dự án phòng sạch dược phẩm tại Việt Nam, hệ thống HVAC đã được nghiệm thu đạt yêu cầu ban đầu theo thiết kế. Tuy nhiên, sau khoảng 8 tháng vận hành, nhà máy phát hiện một số khu vực không còn duy trì được chênh áp ổn định, đồng thời kết quả đo hạt có xu hướng tăng, tiềm ẩn rủi ro không đạt trong kỳ audit GMP sắp tới.

Quá trình kiểm tra cho thấy lưu lượng gió thực tế tại nhiều phòng thấp hơn thiết kế từ 15-25%. Nguyên nhân chính đến từ việc HEPA filter bị tăng áp suất cản do tích tụ bụi, trong khi hệ thống không có quy trình theo dõi áp suất định kỳ. Ngoài ra, một số damper bị lệch vị trí sau thời gian vận hành, và có hiện tượng rò rỉ nhẹ tại các mối nối ống gió.

Giải pháp kỹ thuật được triển khai theo từng bước. Đầu tiên là đo kiểm toàn bộ hệ thống để xác định mức độ sai lệch. Sau đó tiến hành thay thế các HEPA filter vượt ngưỡng áp suất, cân chỉnh lại damper và thực hiện air balancing cho toàn bộ hệ thống. Đồng thời, các điểm rò rỉ được xử lý để đảm bảo độ kín. Hệ thống cũng được bổ sung quy trình theo dõi chênh áp filter và kiểm tra định kỳ.

Sau khi hiệu chỉnh, lưu lượng gió được phục hồi về mức thiết kế với sai lệch dưới ±10%, chênh áp giữa các phòng ổn định và kết quả đo hạt đạt yêu cầu theo tiêu chuẩn GMP. Nhà máy đã vượt qua kỳ audit mà không có lỗi liên quan đến hệ thống phòng sạch.

Từ case này, các kỹ sư của Thiết bị phòng sạch VCR rút ra một bài học quan trọng: kiểm soát lưu lượng gió không chỉ nằm ở giai đoạn thiết kế hay nghiệm thu, mà phải được duy trì liên tục trong vận hành. Việc theo dõi dữ liệu, bảo trì định kỳ và hiệu chỉnh kịp thời là chìa khóa để đảm bảo hệ thống phòng sạch luôn tuân thủ và hoạt động ổn định.

Xu hướng tương lai: Tự động hóa và dữ liệu trong kiểm soát lưu lượng gió

Trong bối cảnh sản xuất ngày càng yêu cầu độ chính xác và tuân thủ cao, việc kiểm soát lưu lượng gió trong phòng sạch đang chuyển dịch từ phương pháp thủ công sang mô hình dựa trên dữ liệu và tự động hóa. Đây không chỉ là xu hướng công nghệ mà còn là yêu cầu tất yếu để đảm bảo vận hành ổn định và tối ưu chi phí.

IoT và cảm biến lưu lượng gió đang được tích hợp ngày càng nhiều trong hệ thống HVAC. Các cảm biến này cho phép đo liên tục các thông số như lưu lượng, vận tốc gió và chênh áp, từ đó cung cấp dữ liệu theo thời gian thực. Nhờ đó, doanh nghiệp không còn phụ thuộc hoàn toàn vào các đợt đo kiểm định kỳ mà có thể giám sát hệ thống liên tục.

Trên nền tảng dữ liệu đó, AI bắt đầu được ứng dụng để phân tích và phát hiện bất thường. Thay vì chỉ phản ứng khi xảy ra sai lệch, hệ thống có thể nhận diện xu hướng suy giảm lưu lượng gió, cảnh báo sớm và đề xuất giải pháp. Điều này đặc biệt hữu ích trong các môi trường GMP, nơi việc duy trì điều kiện ổn định là yếu tố bắt buộc.

Predictive maintenance (bảo trì dự đoán) là bước tiến tiếp theo. Dựa trên dữ liệu lịch sử và phân tích AI, hệ thống có thể dự đoán thời điểm cần thay HEPA filter hoặc bảo trì quạt, giúp giảm downtime và tối ưu chi phí vận hành. Đây là cách tiếp cận chủ động thay vì bảo trì định kỳ hoặc xử lý sự cố.

Digital twin trong HVAC là một xu hướng mới, cho phép mô phỏng toàn bộ hệ thống phòng sạch trong môi trường số. Nhờ đó, kỹ sư có thể thử nghiệm các kịch bản thay đổi lưu lượng gió, layout hoặc tải vận hành trước khi áp dụng thực tế, giảm rủi ro và tăng hiệu quả thiết kế.

Tại Việt Nam, ngành phòng sạch đang dần tiếp cận các công nghệ này, đặc biệt trong các lĩnh vực dược phẩm và điện tử. Với kinh nghiệm triển khai thực tế, Thiết bị phòng sạch VCR đang từng bước tích hợp các giải pháp giám sát và phân tích dữ liệu vào hệ thống, hướng tới mô hình phòng sạch thông minh, nơi lưu lượng gió được kiểm soát không chỉ bằng thiết kế mà còn bằng dữ liệu và công nghệ.

FAQ - Câu hỏi thường gặp về lưu lượng gió phòng sạch

Lưu lượng gió phòng sạch được tính như thế nào?

Lưu lượng gió trong phòng sạch được tính dựa trên thể tích phòng và số lần trao đổi không khí (ACH). Công thức cơ bản là: Lưu lượng (m³/h) = Thể tích phòng (m³) × ACH. Ngoài ra, trong các hệ thống yêu cầu cao, kỹ sư còn tính theo vận tốc bề mặt HEPA filter (m/s) để đảm bảo phân bố dòng khí đồng đều. Việc tính toán cần kết hợp tiêu chuẩn ISO 14644 hoặc EU GMP để xác định đúng yêu cầu theo cấp độ sạch.

ACH bao nhiêu là đạt tiêu chuẩn?

ACH không có một giá trị cố định cho mọi phòng sạch mà phụ thuộc vào cấp độ sạch và ứng dụng. Ví dụ, phòng ISO Class 8 có thể yêu cầu 10-20 ACH, trong khi ISO Class 5 có thể lên đến 240-360 ACH nếu sử dụng dòng chảy một chiều. Trong GMP, các khu vực Grade A/B yêu cầu lưu lượng gió cao hơn để đảm bảo kiểm soát vi sinh. Quan trọng là ACH phải đủ để duy trì mật độ hạt trong giới hạn tiêu chuẩn.

Sai lệch lưu lượng gió bao nhiêu là chấp nhận được?

Trong thực tế, sai lệch lưu lượng gió thường được chấp nhận trong khoảng ±10% so với thiết kế. Tuy nhiên, đối với các khu vực quan trọng như phòng vô trùng hoặc khu vực Grade A/B, yêu cầu có thể nghiêm ngặt hơn. Ngoài tổng lưu lượng, sự đồng đều của dòng khí cũng rất quan trọng. Sai lệch lớn hoặc phân bố không đều có thể ảnh hưởng trực tiếp đến cấp độ sạch và khả năng tuân thủ GMP.

Tại sao đo thực tế luôn khác thiết kế?

Sự khác biệt giữa thiết kế và thực tế là do các yếu tố như tổn thất áp suất qua HEPA filter, rò rỉ ống gió, hiệu suất quạt và điều kiện vận hành. Thiết kế HVAC thường dựa trên giả định lý tưởng, trong khi thực tế luôn tồn tại sai số. Ngoài ra, thay đổi layout hoặc bảo trì không đầy đủ cũng làm lưu lượng gió lệch khỏi giá trị ban đầu. Vì vậy, đo kiểm và hiệu chỉnh là bước bắt buộc sau khi vận hành.

Bao lâu cần kiểm tra lưu lượng gió?

Tần suất kiểm tra lưu lượng gió phụ thuộc vào yêu cầu vận hành và tiêu chuẩn áp dụng. Thông thường, phòng sạch GMP cần kiểm tra định kỳ 6-12 tháng/lần. Tuy nhiên, với các khu vực quan trọng hoặc có tải cao, nên theo dõi thường xuyên hơn thông qua hệ thống đo chênh áp hoặc BMS. Ngoài ra, cần đo lại sau khi thay HEPA filter, thay đổi layout hoặc có dấu hiệu bất thường trong vận hành.

HEPA filter ảnh hưởng đến lưu lượng gió ra sao?

HEPA filter tạo ra tổn thất áp suất trong hệ thống. Khi filter sạch, áp suất cản thấp và lưu lượng gió ổn định. Theo thời gian, bụi tích tụ làm tăng áp suất cản, khiến lưu lượng gió giảm nếu không điều chỉnh quạt. Điều này có thể làm giảm ACH và ảnh hưởng đến cấp độ sạch. Do đó, cần theo dõi chênh áp qua filter và thay thế khi vượt ngưỡng để duy trì lưu lượng gió ổn định.

Có cần đo lưu lượng gió khi audit GMP không?

Có. Đo lưu lượng gió là một phần quan trọng trong hồ sơ tuân thủ GMP. Trong quá trình audit, cơ quan kiểm tra có thể yêu cầu dữ liệu về lưu lượng gió, ACH và chênh áp để chứng minh hệ thống hoạt động đúng thiết kế. Ngoài kết quả đo, doanh nghiệp cần có quy trình đo, lịch kiểm tra và hồ sơ lưu trữ rõ ràng. Thiếu dữ liệu lưu lượng gió có thể dẫn đến cảnh báo hoặc không đạt audit.

Thiết bị nào dùng để đo chính xác nhất?

Các thiết bị phổ biến để đo lưu lượng gió bao gồm anemometer và balometer. Balometer cho phép đo trực tiếp lưu lượng tại miệng gió với độ chính xác cao và thao tác nhanh. Anemometer phù hợp để đo vận tốc tại nhiều điểm, đặc biệt trên bề mặt HEPA filter. Để đảm bảo độ chính xác, thiết bị cần được hiệu chuẩn định kỳ và sử dụng đúng phương pháp theo tiêu chuẩn ISO 14644.

Có thể vận hành khi lưu lượng gió không đạt không?

Về nguyên tắc, không nên vận hành phòng sạch khi lưu lượng gió không đạt thiết kế, đặc biệt trong các khu vực GMP. Sai lệch lưu lượng gió có thể dẫn đến mất kiểm soát hạt, vi sinh và chênh áp, ảnh hưởng trực tiếp đến chất lượng sản phẩm. Trong một số trường hợp, có thể vận hành tạm thời với đánh giá rủi ro và kiểm soát bổ sung, nhưng cần nhanh chóng hiệu chỉnh để đưa hệ thống về trạng thái đạt chuẩn.

Chi phí hiệu chỉnh lưu lượng gió có cao không?

Chi phí hiệu chỉnh lưu lượng gió phụ thuộc vào nguyên nhân sai lệch. Nếu chỉ cần cân bằng gió hoặc điều chỉnh damper, chi phí tương đối thấp. Tuy nhiên, nếu phải thay HEPA filter, nâng cấp quạt hoặc sửa hệ thống ống gió, chi phí có thể cao hơn. So với rủi ro không đạt GMP hoặc ảnh hưởng đến sản phẩm, chi phí hiệu chỉnh thường là khoản đầu tư cần thiết để đảm bảo vận hành ổn định và tuân thủ lâu dài.

Kết luận: Từ thiết kế đến vận hành - kiểm soát lưu lượng gió là bài toán sống còn

Lưu lượng gió không chỉ là một thông số kỹ thuật trong bản vẽ HVAC mà là yếu tố quyết định trực tiếp đến hiệu quả vận hành của toàn bộ hệ thống phòng sạch. Từ kiểm soát hạt, vi sinh đến duy trì chênh áp, tất cả đều phụ thuộc vào việc lưu lượng gió có được thiết kế đúng và duy trì ổn định hay không.

Tuy nhiên, thực tế cho thấy khoảng cách giữa thiết kế và vận hành luôn tồn tại. Vì vậy, doanh nghiệp cần chuyển từ tư duy “thiết kế là đủ” sang tư duy “kiểm soát liên tục dựa trên dữ liệu”. Việc đo kiểm định kỳ, theo dõi chênh áp, phân tích xu hướng lưu lượng gió và ứng dụng các hệ thống giám sát là chìa khóa để duy trì trạng thái ổn định lâu dài.

Lưu lượng gió cũng là điểm giao thoa giữa thiết kế - thi công - vận hành. Một thiết kế tốt nhưng thi công không chính xác hoặc vận hành thiếu kiểm soát đều có thể dẫn đến sai lệch. Ngược lại, sự phối hợp đồng bộ giữa các giai đoạn sẽ giúp hệ thống đạt hiệu suất tối ưu.

Từ góc nhìn chiến lược, kiểm soát lưu lượng gió không chỉ là vấn đề kỹ thuật mà là yếu tố cốt lõi để đảm bảo chất lượng sản phẩm, tuân thủ tiêu chuẩn và giảm rủi ro vận hành. Đây chính là nền tảng để doanh nghiệp sản xuất phát triển bền vững trong môi trường cạnh tranh ngày càng cao.
