Cửa liên động Interlock Door là gì?

Cửa liên động interlock là hệ thống cửa sử dụng khóa liên động, kiểm soát 2 cửa hoặc nhiều cửa. Cửa liên động interlock được sử dụng trong các khu vực phòng sạch, phòng vô trùng trong các khu vực thí nghiệm, phòng sạch sản xuất dược phẩm, phòng sạch y tế, phòng cách ly….

Hệ thống cửa liên động interlock door thường phải đáp ứng đủ điều kiện đơn giản là cửa này mở thì cửa kia đóng. Đây chính cũng là nghĩa của từ "liên động" đối với hệ thống cửa này, khi cửa 1 mở thì các cửa khác đóng và ngược lại.

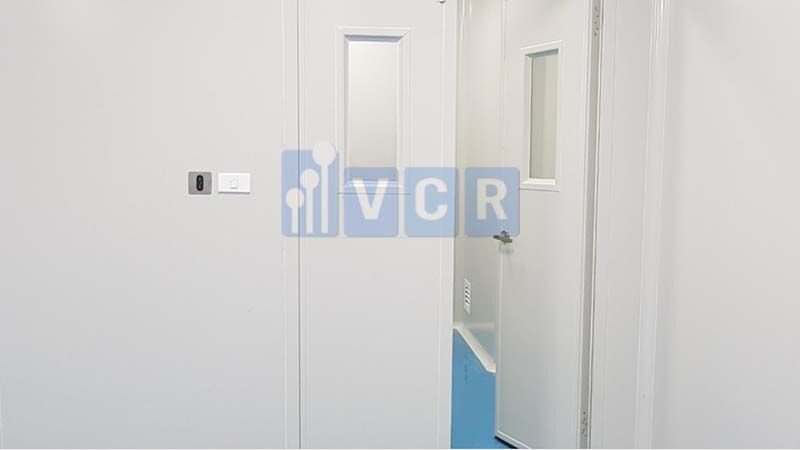

Cửa liên động interlock

Ảnh: Cửa liên động Interlock door - Thiết bị phòng sạch VCR



Thành phần quan trọng nhất của hệ thống cửa liên động interlock đó là khóa liên động. Sau đây chúng tôi xin mời các bạn tìm hiểu qua về một vài loại khóa liên động phổ biến.



Khóa liên động dùng cho hệ thống cửa liên động interlock 2 cửa

Khóa liên động 2 cửa bao gồm những thành phần chính như sau

  • Hộp điều khiển
  • Chốt cửa
  • Đèn báo hiệu
  • 2 sợi dây nối chốt khóa nối từ hộp điều khiển tới chốt khóa
  • 2 sợ dây nối đền báo tín hiệu nối từ hộp điều khiển tới đèn tín hiệu.



Thông số kĩ thuật sơ bộ

  • Điện áp vào hộp điều khiển: 220V

  • Điện áp vào đèn LED: 5V

  • Điện áp vào Khóa từ: 12V

  • Dây nối: dài 4m/1 sợi



Khóa liên động dùng cho hệ thống cửa liên động interlock 3 cửa



Các thành phần chính của khóa liên động 3 cửa

  1. hộp điều khiển 01 cái

  2. chốt khóa 03 cái

  3. đèn báo hiệu 03 cái

  4. dây nối chốt khóa 03 sợi

  5. dây nối đèn tín hiệu 03 sợi



Thông số kĩ thuật sơ bộ

  • Điện áp vào hộp điều khiển: 220V

  • Điện áp vào đèn LED: 5V

  • Điện áp vào Khóa từ: 12V

  • Dây nối: dài 4m/1 sợi

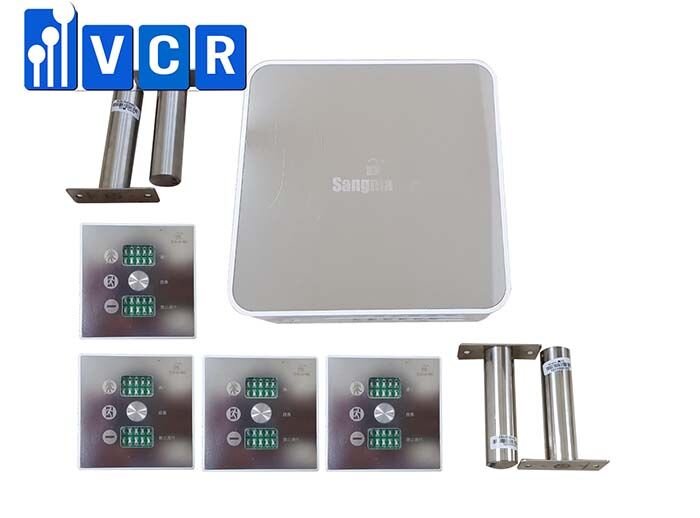

Khóa liên động dùng cho hệ thống cửa liên động interlock 4 cửa



Các thành phần chính của khóa liên động 4 cửa

  1. hộp điều khiển 01 cái

  2. chốt khóa 04 cái

  3. đèn báo hiệu 04 cái

  4. dây nối chốt khóa 04 sợi

  5. dây nối đèn tín hiệu 04 sợi



Thông số kĩ thuật sơ bộ

  • Điện áp vào hộp điều khiển: 220V

  • Điện áp vào đèn LED: 5V

  • Điện áp vào Khóa từ: 12V

  • Dây nối: dài 4m/1 sợi



Sơ đồ lắp đặt Cửa liên động Interlock Door



Cửa liên động Interlock Door thường lắp cho 2 dạng tương, tường xây và tường Panel. Mỗi loại có cách thức và vị trí lắp đặt khác nhau, sau đây xin mời các bạn tham khảo hình mô phỏng lắp đặt cửa liên dộng Interlock door cho từng loại.

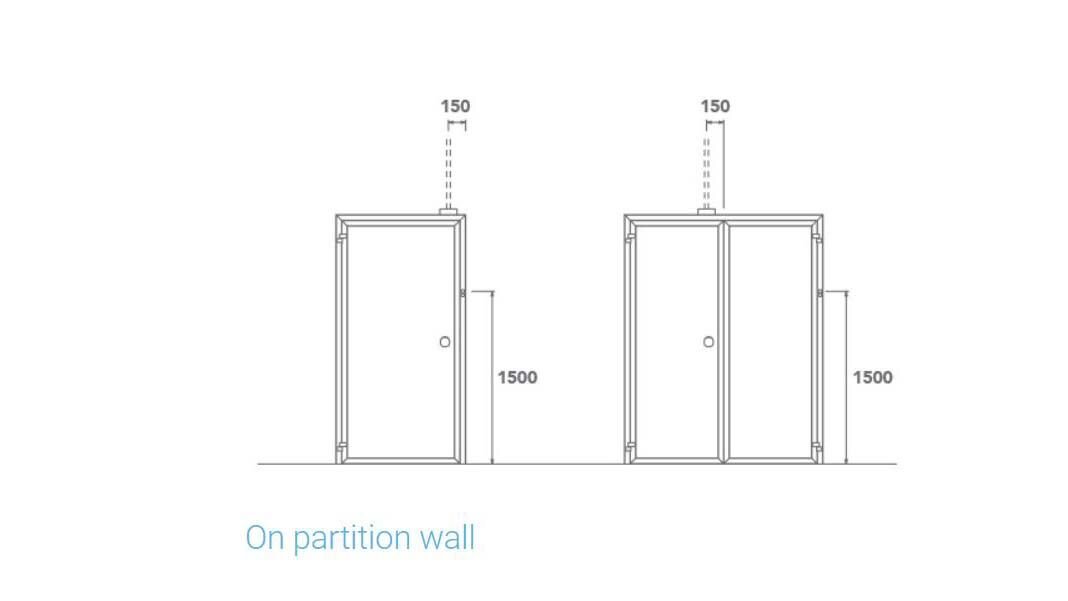

Cửa liên động interlock tường panel

Ảnh: Cửa liên động interlock lắp đặt cho hệ thống tường Panel

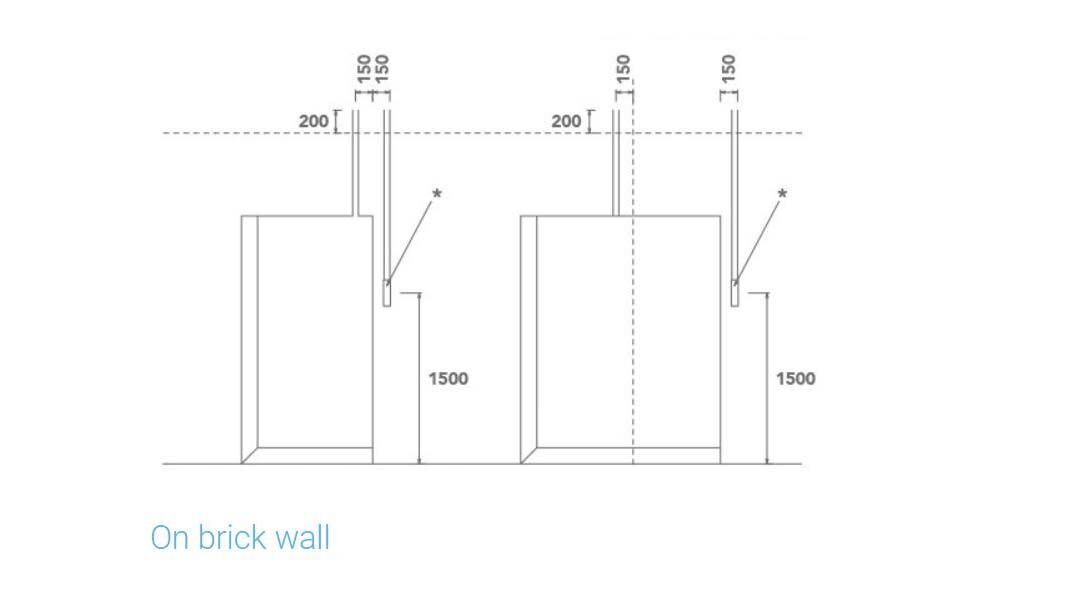

Cửa liên động tường xây

Ảnh: Cửa liên động interlock lắp đặt cho hệ thống tường xây





Video giới thiệu khóa Cửa liên động Interlock Door



Video: khóa liên động kawaoka A2 gồm những phụ kiện gì
