Phòng sạch là gì? Nguyên lý hoạt động và ứng dụng trong sản xuất hiện đại

Đây không còn là khái niệm dành riêng cho những môi trường nghiên cứu cao cấp, mà đã trở thành một tiêu chuẩn bắt buộc nếu doanh nghiệp muốn đảm bảo chất lượng, an toàn và đáp ứng các quy định nghiêm ngặt của thị trường toàn cầu.

Vậy phòng sạch thực sự là gì? Nó hoạt động ra sao? Và tại sao lại đóng vai trò quan trọng đến vậy trong các nhà máy hiện đại?

Trong bài viết này, VCR sẽ giúp bạn hiểu rõ Khái niệm và nguyên lý hoạt động của phòng sạch, Các thành phần cấu tạo nên một hệ thống phòng sạch hoàn chỉnh và ứng dụng thực tiễn trong sản xuất hiện đại và các tiêu chuẩn liên quan.

Hãy cùng bắt đầu từ định nghĩa cơ bản nhất.

Phòng sạch là gì?

Phòng sạch (Cleanroom) là một không gian sản xuất được thiết kế đặc biệt nhằm kiểm soát chặt chẽ mức độ ô nhiễm hạt bụi, vi sinh vật, độ ẩm, nhiệt độ và áp suất không khí. Trong phòng sạch, số lượng và kích thước của các hạt bụi trong không khí được giới hạn ở mức tối thiểu theo các tiêu chuẩn quốc tế như ISO 14644-1 hoặc GMP (Good Manufacturing Practices).

Mục đích của phòng sạch là ngăn ngừa các tác nhân gây ô nhiễm có thể ảnh hưởng đến chất lượng sản phẩm, độ an toàn hoặc hiệu quả của quy trình sản xuất.

7 kiến thức tổng quan về phòng sạch

Các tiêu chuẩn phân loại phòng sạch phổ biến

Phòng sạch được chia thành nhiều cấp độ khác nhau, tùy theo mật độ hạt bụi trong không khí. Bảng dưới đây thể hiện một số cấp độ thường gặp theo tiêu chuẩn ISO 14644-1:

Ví dụ: Trong phòng sạch ISO 7, không khí chỉ được phép chứa tối đa 352.000 hạt bụi ≥ 0.5µm trên mỗi mét khối - thấp hơn hàng trăm lần so với môi trường không khí thông thường.

So sánh: Phòng sạch vs phòng kín thông thường

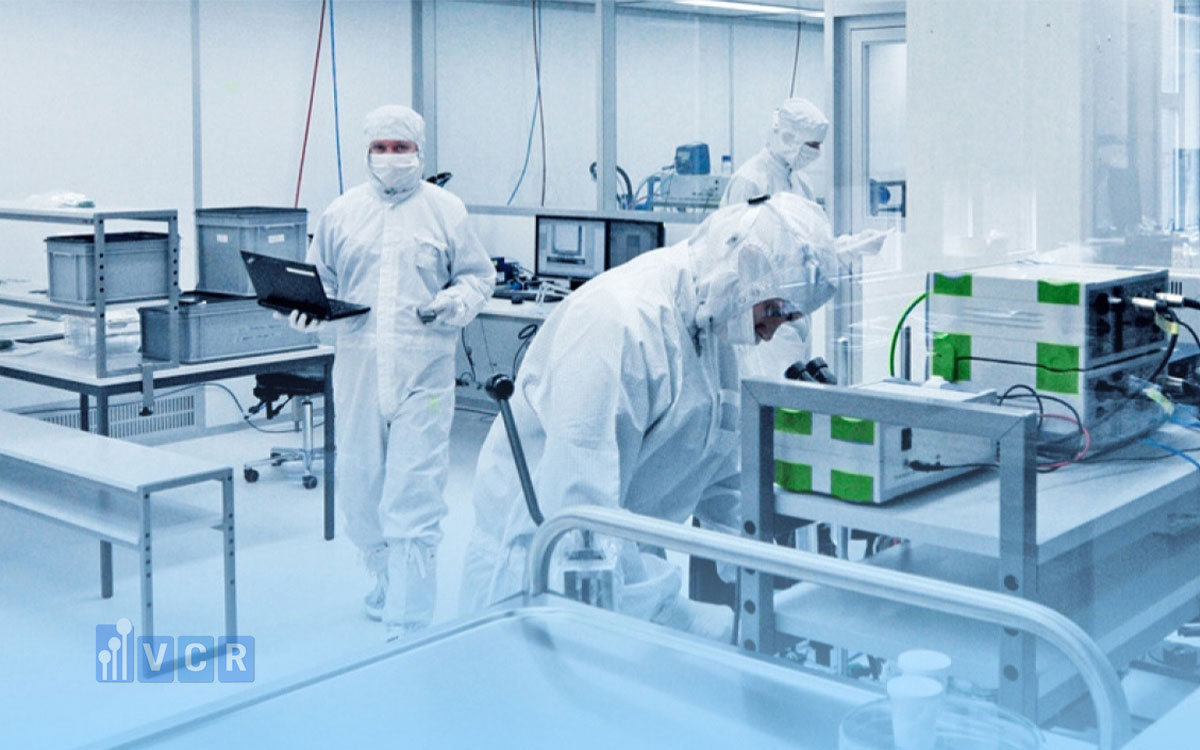

Nguyên lý hoạt động của phòng sạch

Để đảm bảo môi trường sản xuất luôn sạch và ổn định, phòng sạch hoạt động dựa trên các nguyên lý vật lý - cơ khí - lưu thông khí động học, nhằm kiểm soát liên tục các yếu tố như bụi, vi sinh vật, áp suất, độ ẩm và nhiệt độ.

Mục tiêu chính của phòng sạch là gì?

Một hệ thống phòng sạch hiệu quả cần kiểm soát đồng thời 4 yếu tố sau:

• Nồng độ hạt bụi lơ lửng trong không khí
• Vi sinh vật gây nhiễm hoặc lây chéo (đặc biệt trong dược phẩm, thực phẩm)
• Chênh lệch áp suất giữa các phòng (giữ không khí sạch không bị xâm nhập)
• Độ ẩm và nhiệt độ ổn định để phù hợp với tiêu chuẩn sản xuất

Nguyên lý hoạt động cơ bản

Quy trình lọc khí và tuần hoàn không khí trong phòng sạch có thể được mô tả qua các bước sau:

Bước 1: Cấp khí sạch

Không khí từ hệ thống HVAC hoặc FFU được lọc qua bộ lọc HEPA hoặc ULPA, loại bỏ gần như toàn bộ bụi mịn và vi sinh vật trước khi đi vào phòng sạch.

Bước 2: Duy trì áp suất dương

Phòng sạch thường được thiết kế với áp suất dương so với môi trường xung quanh, nhằm ngăn bụi bẩn từ các khu vực lân cận xâm nhập ngược trở lại.

Bước 3: Duy trì dòng khí một chiều hoặc hỗn hợp

Với các khu vực ISO 5-6: thường sử dụng dòng khí một chiều (laminar flow) - không khí sạch đi theo một hướng từ trên xuống dưới.

Với ISO 7-8: sử dụng luồng khí rối (turbulent flow) - tạo dòng khí xoáy cuốn hạt bụi về return air grille.

Bước 4: Hồi lưu và tái lọc không khí

Không khí sau khi sử dụng được thu hồi qua các grille gắn tường hoặc sàn, rồi quay trở lại hệ thống lọc để được làm sạch và tuần hoàn tiếp.

Sơ đồ nguyên lý: HVAC/FFU → HEPA Filter → Cấp khí sạch → Vùng thao tác → Grille hồi khí → Lọc lại → Lặp lại chu trình

Hệ thống hỗ trợ duy trì ổn định

Để hoạt động hiệu quả, phòng sạch cần sự phối hợp đồng bộ của:

• Cảm biến chênh áp, báo động khi áp suất lệch chuẩn
• Khóa liên động (Interlock) ngăn việc mở 2 cửa cùng lúc
• Pass Box, Air Shower hỗ trợ vật phẩm và người ra vào
• Đèn phòng sạch, hệ thống cảnh báo, panel kín khí

Các thiết bị phổ biến trong phòng sạch

Các thành phần chính của hệ thống phòng sạch

Để một phòng sạch vận hành ổn định, đáp ứng các tiêu chuẩn ISO hoặc GMP, cần có sự phối hợp của nhiều thiết bị chuyên dụng - từ hệ thống lọc khí, điều khiển dòng khí cho đến vật liệu xây dựng và các thiết bị kiểm soát ra vào.

Dưới đây là những thành phần không thể thiếu trong bất kỳ hệ thống phòng sạch hiện đại nào:

Bộ lọc không khí: HEPA và ULPA

• HEPA Filter: Lọc 99.97% hạt ≥ 0.3µm - thường dùng cấp H13, H14
• ULPA Filter: Lọc 99.9995% hạt ≥ 0.12µm - dùng cho ISO 4 trở lên
• Được gắn trong FFU, HEPA Box, hoặc trực tiếp vào hệ thống trần
• Phải được kiểm định từng tấm (Scan test / PAO test)

Thiết bị tạo dòng khí: FFU và hệ thống HVAC

• FFU (Fan Filter Unit): Thiết bị tích hợp quạt và lọc HEPA - cung cấp khí sạch trực tiếp từ trần
• HVAC phòng sạch: Hệ thống điều hoà trung tâm, kết hợp kiểm soát nhiệt - ẩm - áp suất
• Loại FFU EC (tiết kiệm điện) được ưa chuộng trong các dự án mới

Thiết bị kiểm soát ra vào

Cảm biến, báo động và điều khiển

• Cảm biến chênh áp: Theo dõi áp lực giữa các phòng
• Màn hình hiển thị điều kiện môi trường: nhiệt độ, độ ẩm, áp suất
• Báo động cửa mở lâu, áp suất tụt: đảm bảo phòng luôn ở trạng thái an toàn

Vật liệu xây dựng chuyên dụng

• Tấm Panel phòng sạch: Bề mặt nhẵn, dễ lau chùi, không bám bụi
• Cửa phòng sạch: Kín khí, không rò rỉ, đóng/mở êm
• Đèn LED phòng sạch: Ánh sáng trắng, không gây phát tán hạt bụi, dễ tích hợp với trần panel

Khi lựa chọn thiết bị, cần cân nhắc đến:

• Cấp độ phòng sạch (ISO 5, 7, 8…)
• Ngành ứng dụng cụ thể
• Yêu cầu tiết kiệm năng lượng, dễ bảo trì

Các tiêu chuẩn phòng sạch

Ứng dụng của phòng sạch trong sản xuất hiện đại

Trong thời đại sản xuất tiêu chuẩn hóa và toàn cầu hóa, phòng sạch trở thành một phần không thể thiếu trong nhiều ngành công nghiệp. Tùy theo yêu cầu về độ sạch, loại sản phẩm và rủi ro ô nhiễm, mỗi ngành sẽ có cách thiết kế và vận hành phòng sạch riêng biệt.

Dưới đây là những ngành ứng dụng phổ biến nhất và cách phòng sạch giúp nâng cao chất lượng sản phẩm trong từng lĩnh vực:

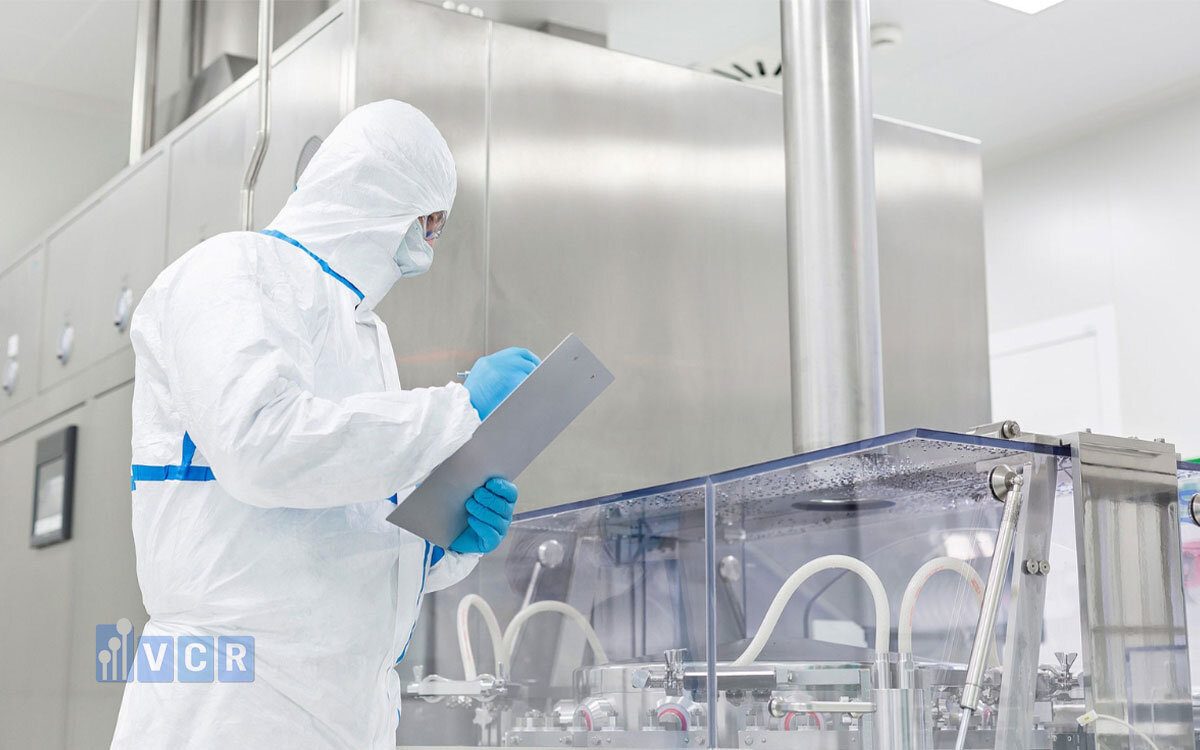

Dược phẩm - Kiểm soát vi sinh và chéo nhiễm

Yêu cầu kiểm soát nghiêm ngặt vi sinh vật, bụi và phân tử lơ lửng

Phòng chiết rót, phòng cân phải đạt ISO 5-7 hoặc cấp sạch tương đương Grade B, C (theo GMP EU)

Các thiết bị chính:

• FFU trần lắp HEPA H14
• Pass Box, Air Shower
• Cảm biến chênh áp và hệ thống giám sát môi trường liên tục

Ví dụ: Khu vực cân hoạt chất phải duy trì áp suất âm nhẹ để tránh phát tán bột thuốc ra ngoài.

Điện tử - Chống bụi siêu mịn và tĩnh điện

Hạt bụi ≥0.3µm có thể gây hỏng mạch điện tử, giảm tuổi thọ linh kiện

Phòng SMT, chip lab, wafer cần ISO 5-6, lưu lượng khí một chiều (laminar flow)

Các thiết bị chính:

• FFU EC tiết kiệm điện
• Lọc khí ULPA
• Tường kính chống phát tán bụi, sàn chống tĩnh điện ESD

Ví dụ: Sản xuất màn hình OLED yêu cầu phòng sạch ISO 5 để tránh lỗi điểm sáng (dead pixel).

Mỹ phẩm - Môi trường chiết rót và đóng gói

Tránh nhiễm khuẩn và bụi trong quá trình chiết rót sản phẩm

Thường sử dụng phòng sạch cấp ISO 7-8 với vật liệu dễ lau chùi, hạn chế bề mặt bám bụi

Các thiết bị chính:

• FFU mini cho trạm thao tác
• Cửa tự động, interlock
• Đèn LED trắng đạt chỉ số CRI cao

Ví dụ: Trong chiết rót son dưỡng hoặc kem nền, nếu không khí chứa vi khuẩn, sản phẩm dễ bị mốc, hư hỏng sau vài tuần.

Thực phẩm - Ngăn bụi, mùi và vi sinh

Không chỉ để sạch - mà còn đảm bảo an toàn vệ sinh thực phẩm (ATTP)

Khu đóng gói, khu sơ chế lạnh, khu chiết rót nước cần lọc không khí liên tục

Các thiết bị chính:

• Clean Booth di động
• Lọc khí kết hợp than hoạt tính
• Airlock giữa khu chế biến và kho

Ví dụ: Nhà máy chế biến sữa bột cần kiểm soát bụi bay và mùi trong khu đóng lon để đảm bảo đạt HACCP.

Bảng tổng hợp ứng dụng phòng sạch theo ngành

Câu hỏi thường gặp về phòng sạch (FAQ)

1. Phòng sạch khác gì so với phòng kín thông thường?

Phòng sạch được thiết kế để kiểm soát số lượng hạt bụi, vi sinh vật, độ ẩm, nhiệt độ và áp suất, tuân theo tiêu chuẩn quốc tế như ISO 14644 hoặc GMP. Trong khi đó, phòng kín thông thường chỉ giới hạn luồng không khí nhưng không có hệ thống lọc chuyên dụng hay tiêu chuẩn kiểm soát bụi.

2. Phòng sạch có bắt buộc phải dùng HEPA Filter không?

Có. HEPA (High Efficiency Particulate Air) là thiết bị lọc chính giúp loại bỏ tới 99.97% hạt ≥0.3 micron. Nếu không dùng HEPA hoặc ULPA, phòng không thể đạt các cấp độ sạch yêu cầu theo ISO.

3. Tại sao cần duy trì áp suất dương trong phòng sạch?

Áp suất dương giúp ngăn không khí bẩn từ bên ngoài xâm nhập vào khu vực sạch hơn. Đặc biệt trong các nhà máy dược phẩm, mỹ phẩm, điều này giúp giảm thiểu nguy cơ nhiễm chéo.

4. Mỗi ngành có cần cấp độ sạch khác nhau không?

Đúng. Ví dụ:

• Dược phẩm: cần ISO 5-7 hoặc Grade B-C theo GMP
• Điện tử: ISO 5-6 để tránh hạt bụi ảnh hưởng vi mạch
• Thực phẩm, mỹ phẩm: thường ISO 7-8 là đủ

Việc chọn cấp độ sạch phụ thuộc vào rủi ro nhiễm bẩn và loại sản phẩm.

5. Phòng sạch có tốn điện không? Có cách nào tiết kiệm hơn không?

Vận hành phòng sạch tiêu tốn điện, đặc biệt do hệ thống FFU và HVAC chạy liên tục. Tuy nhiên, hiện nay có thể sử dụng:

• FFU EC tiết kiệm năng lượng
• Thiết kế dòng khí tối ưu
• Tự động hóa hệ thống cảm biến áp - đóng mở cửa

Việc đầu tư đúng thiết bị sẽ giúp giảm tiêu thụ điện từ 20-40%.

6. Làm sao để đánh giá phòng sạch đạt tiêu chuẩn?

Phòng sạch cần kiểm tra định kỳ các thông số như:

• Số lượng hạt bụi (particle count test)
• Hiệu suất lọc HEPA (PAO test)
• Tốc độ dòng khí, chênh áp, độ ẩm, nhiệt độ

Các báo cáo này được yêu cầu khi audit GMP, ISO, hoặc đánh giá nội bộ.

Kết luận

Phòng sạch không chỉ là một không gian kín với bộ lọc không khí - mà là một giải pháp kiểm soát môi trường toàn diện, giúp các doanh nghiệp sản xuất duy trì chất lượng ổn định, an toàn và đạt tiêu chuẩn quốc tế. Từ dược phẩm đến điện tử, từ mỹ phẩm đến thực phẩm, phòng sạch đã trở thành một phần cốt lõi trong dây chuyền sản xuất hiện đại.

Việc hiểu rõ nguyên lý hoạt động, các thành phần chính và ứng dụng thực tế của phòng sạch sẽ giúp doanh nghiệp:

• Thiết kế đúng ngay từ đầu
• Tối ưu chi phí vận hành
• Dễ dàng vượt qua các đợt audit ISO, GMP hoặc kiểm tra của khách hàng
