Kiểm soát chất lượng và xử lý ống gió cho phòng sạch

Hệ thống thông gió và điều hòa là phần rất quan trọng trong bất kỳ phòng sạch nào. Và hệ thống thông gió này có hai điểm bắt buộc cần phải đáp ứng đó là: Thứ nhất, hệ thống đường ống bắt buộc phải sạch, thứ hai là đường ống bắt buộc phải chịu áp lực cao. Hãy cùng tìm hiểu xem làm thế nào để kiểm soát chất lượng và xử lý ống gió cho phòng sạch một cách tốt nhất.

Thi công chiếu sáng và hệ thống ống gió

1. Yêu cầu về độ sạch của ống gió

1) Bề mặt bên trong của ống gió bằng phẳng và nhẵn, không được phép có khung gia cố hoặc các đường gân gia cường bên trong ống.

2) Tỷ lệ hư hại diện tích lớp mạ kẽm trên diện tích bề mặt ống gió không quá nhiều và không vượt quá 10%

3) Sau khi hoàn thành lắp đặt ống dẫn, nó cần được làm sạch. Sử dụng các chất tẩy rửa không gây hại cho cơ thể con người, đường ống và sản phẩm.

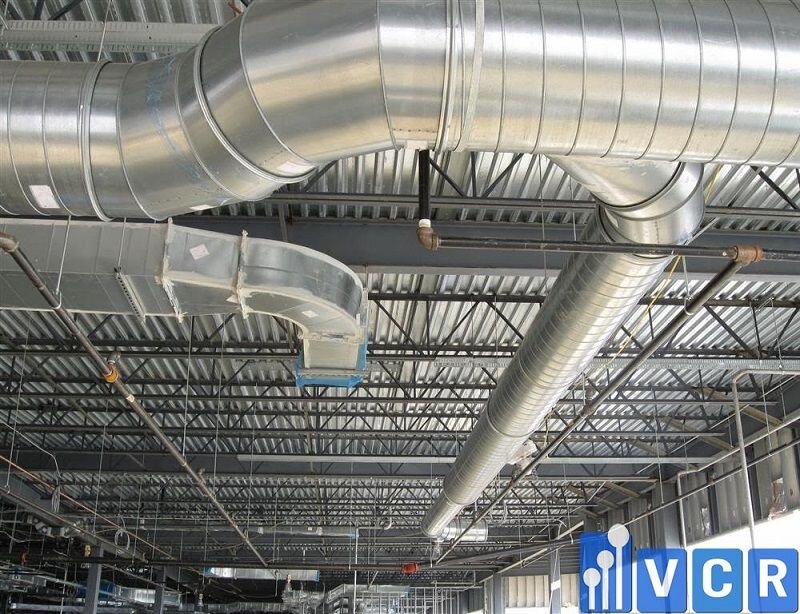

Hệ thống ống gió

4) Sau khi hệ thống ống gió đã được làm sạch để đáp ứng các yêu cầu, đầu cuối phải được bịt kín, và nó nên được bảo quản trong phòng sạch.

2. Chú ý khi kết nối tấm ống gió

1) Ống không được có các đường nối nằm ngang, tránh các khúc cua 90 độ.

2)

• Khi chiều rộng cạnh đáy của ống gió hình chữ nhật nhỏ hơn hoặc bằng 900mm thì yêu cầu là không có đường nối trên mặt đáy

• Khi lớn hơn 900mm và nhỏ hơn hoặc bằng 1800mm thì phải ghép đường nối đáy.

• Khi lớn hơn 1800mm và nhỏ hơn hoặc bằng 2700mm, bề mặt đáy được nối không quá 2 điểm.

3) Các ống gió của hệ thống điều hòa không khí có cấp độ sạch không khí N1 ～ N5 sẽ không được nối bằng khớp nối.

3. Chống ăn mòn cho ống gió trong phòng sạch

1) Vật liệu của bu lông, đai ốc, vòng đệm và đinh tán được sử dụng trong ống dẫn khí phải tương thích với các đặc tính của ống và không được xảy ra ăn mòn điện hóa.

2) Khi có hư hỏng đối với đường nối, mép gấp và đinh tán của ống thép mạ kẽm, chúng phải được xử lý bằng chất chống ăn mòn.

Ống gió phòng sạch cần phải chống ăn mòn

3) Thân hộp lọc Hepa của hệ thống điều hòa làm sạch không khí, khung cố định của bộ lọc hiệu quả cao trong hộp và các bộ phận cố định khác phải được mạ kẽm, mạ niken hoặc các bộ phận chống ăn mòn khác.

4. Phương pháp kết nối ống gió

Ống dẫn khí hình chữ nhật không được kết nối với dải chèn kiểu S và dải chèn góc vuông. Ống gió của hệ thống điều hòa không khí trong phòng sạch có chiều dài cạnh lớn hơn 1000mm không được nối bằng kẹp lò xo mặt bích bản thép mỏng mà không có các biện pháp gia cố tương ứng.

1. Thông số kỹ thuật mặt bích

Các thông số kỹ thuật về kích thước mặt bích phù hợp với các yêu cầu hệ thống điều hòa không khí.

2. Khoảng cách bu lông mặt bích

Khoảng cách bu lông của mặt bích ống dẫn khí:

• Khi mức độ sạch không khí là N1 ～ N5, khoảng cách này không được lớn hơn 80mm;
• Khi mức độ sạch không khí là N6 ～ N9, thì khoảng cách này không được lớn hơn 120mm .

3. Đinh tán

Không được sử dụng đinh tán giữa các mặt bích và ống dẫn khí: Đinh tán mành là loại đinh tán một mặt, áp suất của máy lạnh sạch là tương đối cao. Vì lí do đó, để duy trì độ bền kết nối khi mặt bích của ống dẫn khí được kết nối, chúng ta sẽ không sử dụng mặt bích của đinh tán trong việc kết nối với ống dẫn khí.

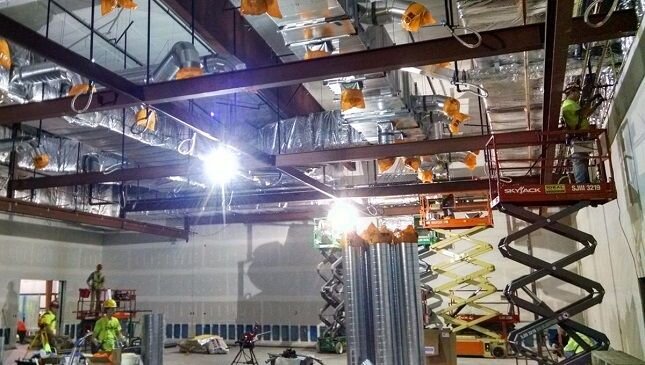

Thi công ống gió phòng sạch

4. Khoảng cách đinh tán mặt bích và ống gió

Khoảng cách lỗ đinh tán:

• Khi mức độ sạch của không khí là N1 ～ N5, nó không được lớn hơn 80mm;
• Khi mức độ sạch của không khí là N6 ～ N9, nó không được lớn hơn 120mm.

Những câu hỏi thường gặp khi thi công phòng sạch

5. Khả năng kín khí

1) Keo làm kín sử dụng cho các mối nối, mối hàn phải được bắn ở phía có áp suất dương.

2) Nên sử dụng chất làm kín để bịt kín các điểm gia cố bên trong ống dẫn hoặc xung quanh các điểm tán đinh mặt bích.

6. Gia cố ống gió

1. Khi chiều dài của phần ống dẫn ở vị trí được gia cố lớn hơn 1250 mm, diện tích một mặt sẽ lớn hơn 1,0 mét vuông.

2. Hình thức gia cố

1) Không nên sử dụng các biện pháp gia cố bên trong hoặc các thanh gia cố, mà chúng ta nên sử dụng các khung gia cố bên ngoài.

2) Việc sắp xếp cốt thép phải gọn gàng và đồng đều.

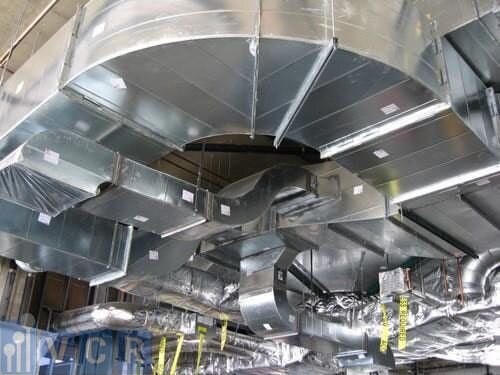

Ống gió HVAC Phòng sạch

3. Vật liệu gia cố và thông số kỹ thuật

1) Dùng thép góc hoặc thép tấm được gấp thành các sườn cốt thép để làm khung gia cố.

2) Chiều cao của khung gia cố phải nhỏ hơn hoặc bằng chiều cao của mặt bích của ống gió.

4. Kết nối giữa khung gia cố và ống dẫn khí

1) Có thể sử dụng đinh tán bao gồm đinh tán mù và đinh tán với ống dẫn khí phải chắc chắn.

2) Khoảng cách tối đa giữa các đinh tán không được lớn hơn 220 mm.

Thi công kết cấu Panel - Điều hòa không khí và Bảo ôn cách nhiệt

Không khí là yếu tố cực kỳ quan trọng trong phòng sạch, do đó hệ thống ống gió cũng phải được quan tâm đặc biệt. Với bài viết này Thiết bị phòng sạch VCR mong các nhà thi công có thể hiểu rõ hơn cho quá trình thi công ống gió.
