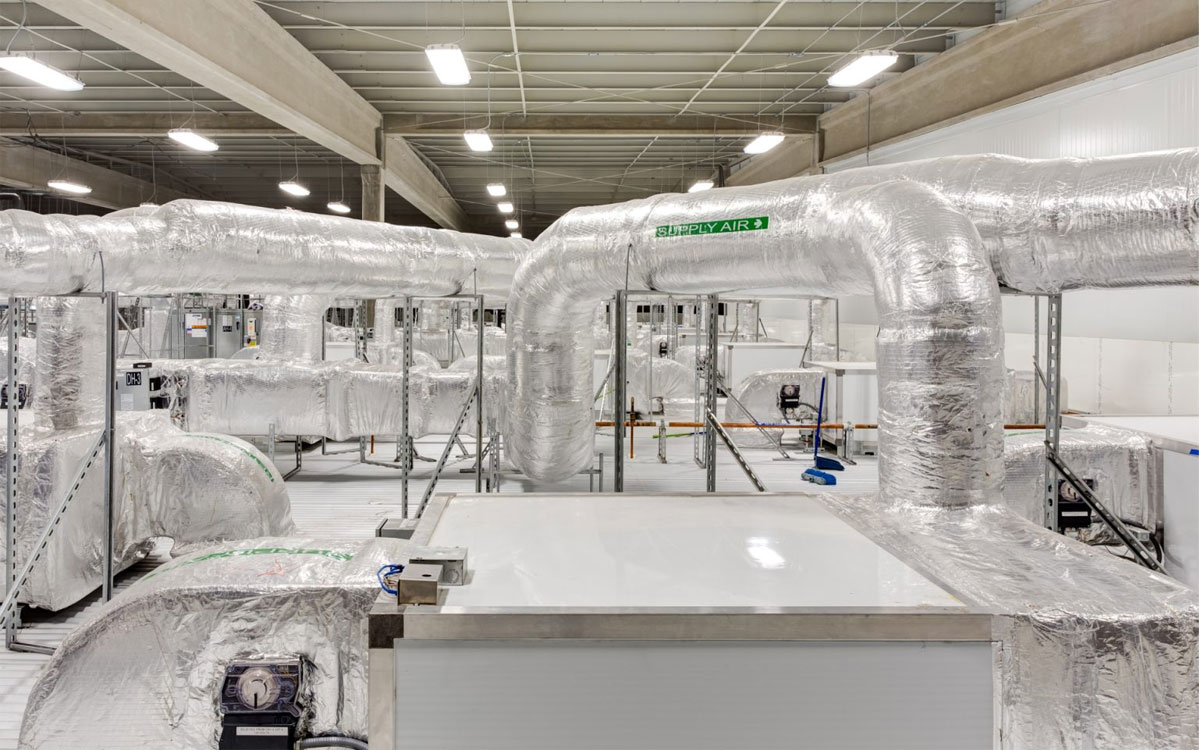

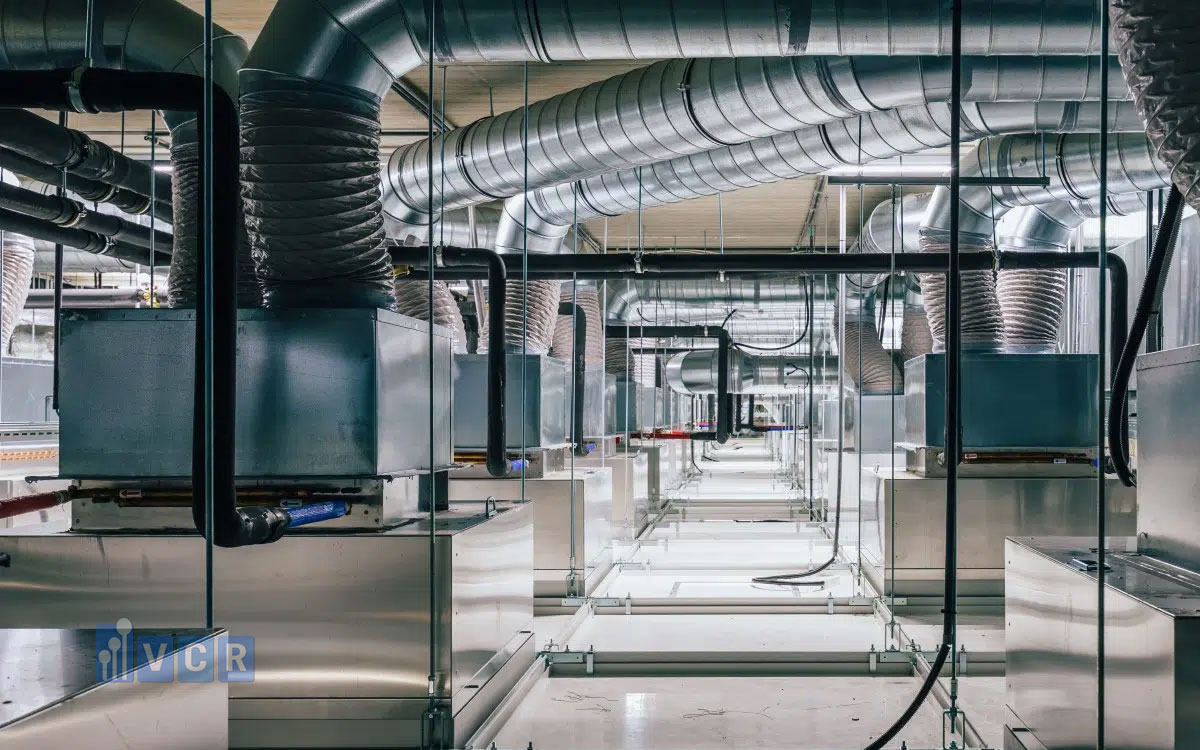

Thu hồi nhiệt trong hệ thống HVAC phòng sạch: Giải pháp tiết kiệm năng lượng và kiểm soát nhiễm chéo

Một phần đáng kể năng lượng đã sử dụng để xử lý không khí trong phòng sạch thường bị thất thoát theo dòng khí thải. Thu hồi nhiệt, tiếng Anh là Heat Recovery, được áp dụng nhằm tận dụng phần năng lượng này để xử lý sơ bộ gió tươi trước khi đưa vào thiết bị xử lý không khí.

Về nguyên lý, đây là một giải pháp có khả năng giảm tải lạnh, tải sưởi, tải khử ẩm và chi phí vận hành. Tuy nhiên, trong môi trường phòng sạch, hiệu quả năng lượng không thể được đặt cao hơn yêu cầu kiểm soát ô nhiễm. Mọi giải pháp thu hồi nhiệt trong hệ thống HVAC phòng sạch đều phải được đánh giá dựa trên nguy cơ nhiễm chéo, đặc tính khí thải, chênh lệch áp suất và mức độ bảo vệ cần thiết đối với sản phẩm, nhân viên và môi trường. Cùng VCR tìm hiểu thêm qua bài viết sau.

Vì sao hệ thống HVAC phòng sạch tiêu thụ nhiều năng lượng?

HVAC là viết tắt của Heating, Ventilation and Air Conditioning, nghĩa là hệ thống sưởi, thông gió và điều hòa không khí. Trong tòa nhà thương mại, hệ thống HVAC chủ yếu phục vụ mục tiêu tiện nghi cho con người. Trong phòng sạch, HVAC còn đảm nhiệm chức năng kiểm soát hạt bụi, vi sinh, nhiệt độ, độ ẩm, luồng khí và chênh lệch áp suất giữa các khu vực. Chính sự khác biệt này khiến mức tiêu thụ năng lượng của phòng sạch cao hơn đáng kể so với các không gian thông thường.

Để duy trì cấp sạch, hệ thống phải đưa một lượng không khí lớn qua phòng trong mỗi giờ. Đại lượng này thường được biểu thị bằng số lần trao đổi không khí, tiếng Anh là Air Changes per Hour - ACH. Khi số lần trao đổi không khí tăng, lưu lượng quạt tăng, công suất lạnh tăng và năng lượng dùng để vượt qua sức cản của màng lọc cũng tăng theo.

Xem thêm: ACH cao chưa chắc sạch hơn - Quan trọng là phân phối khí

Phòng sạch cấp cao hoặc khu vực có sản phẩm hở thường phải duy trì luồng khí ổn định trong toàn bộ thời gian sản xuất. Trong một số trường hợp, hệ thống còn phải hoạt động ngoài giờ để giữ môi trường ở trạng thái kiểm soát, rút ngắn thời gian phục hồi trước khi bắt đầu ca sản xuất tiếp theo.

Không khí ngoài trời thường có nhiệt độ và độ ẩm khác xa điều kiện yêu cầu trong phòng sạch. Tại Việt Nam, gió tươi vào mùa nóng có thể có nhiệt độ và hàm ẩm cao. Trước khi được cấp vào phòng, không khí phải trải qua các công đoạn lọc, làm lạnh, khử ẩm và đôi khi phải gia nhiệt lại để đạt đúng nhiệt độ và độ ẩm thiết kế.

Quá trình khử ẩm thường tiêu tốn nhiều năng lượng. Không khí phải được làm lạnh xuống dưới nhiệt độ điểm sương để hơi ẩm ngưng tụ, sau đó có thể phải được gia nhiệt lại nhằm tránh cấp không khí quá lạnh vào phòng. Nếu nhà máy sử dụng lượng gió tươi lớn, tải năng lượng cho quá trình này có thể rất đáng kể.

Một nguyên nhân khác là yêu cầu duy trì chênh lệch áp suất. Phòng sạch bảo vệ sản phẩm thường được duy trì ở áp suất cao hơn khu vực lân cận để ngăn không khí bẩn xâm nhập. Ngược lại, khu vực xử lý chất độc, hoạt chất mạnh hoặc vi sinh nguy hiểm có thể phải duy trì áp suất âm nhằm ngăn chất ô nhiễm phát tán ra ngoài.

Để duy trì cân bằng áp suất, hệ thống phải kiểm soát chính xác lưu lượng gió cấp, gió hồi và khí thải. Khi một lượng lớn không khí bị thải ra ngoài, hệ thống phải đưa vào lượng gió tươi tương ứng. Toàn bộ gió tươi này lại phải được xử lý từ điều kiện ngoài trời đến điều kiện phòng sạch.

Ngoài ra, tổn thất áp suất qua bộ lọc thô, lọc trung gian, màng lọc HEPA, dàn lạnh, dàn sưởi, van điều chỉnh và hệ thống ống gió khiến quạt phải làm việc với cột áp cao. Khi màng lọc bám bụi, sức cản tăng và điện năng quạt cũng tăng. Trong nhiều nhà máy, hệ thống HVAC phòng sạch có thể chiếm phần lớn điện năng vận hành. Vì vậy, tối ưu lưu lượng gió, sử dụng động cơ hiệu suất cao, điều khiển quạt theo nhu cầu và áp dụng thu hồi nhiệt là các hướng tiết kiệm năng lượng quan trọng.

Tuy nhiên, giảm năng lượng không có nghĩa là giảm tùy tiện số lần trao đổi không khí hoặc tái sử dụng mọi dòng khí thải. Bất kỳ thay đổi nào cũng phải dựa trên đánh giá rủi ro, dữ liệu giám sát môi trường và khả năng duy trì điều kiện kiểm soát trong toàn bộ chu kỳ vận hành.

Thu hồi nhiệt trong hệ thống HVAC phòng sạch là gì?

Thu hồi nhiệt là quá trình tận dụng năng lượng còn lại trong dòng khí thải hoặc gió hồi để làm giảm năng lượng cần thiết khi xử lý gió tươi.

Trong điều kiện mùa hè, khí thải từ phòng sạch thường có nhiệt độ và độ ẩm thấp hơn không khí ngoài trời. Thay vì xả trực tiếp khí này ra môi trường, hệ thống có thể sử dụng nó để làm mát sơ bộ hoặc khử ẩm một phần cho gió tươi.

Trong điều kiện mùa đông tại vùng khí hậu lạnh, khí thải từ phòng thường ấm hơn không khí ngoài trời. Nhiệt lượng trong khí thải có thể được truyền sang gió tươi để giảm tải cho dàn sưởi.

Năng lượng trong không khí được chia thành nhiệt hiện và nhiệt ẩn. Nhiệt hiện, tiếng Anh là Sensible Heat, liên quan đến sự thay đổi nhiệt độ. Nhiệt ẩn, tiếng Anh là Latent Heat, liên quan đến sự thay đổi hàm lượng hơi ẩm.

Một bộ trao đổi nhiệt chỉ truyền nhiệt hiện sẽ làm thay đổi nhiệt độ của gió tươi nhưng không trực tiếp làm thay đổi lượng hơi ẩm. Một thiết bị thu hồi tổng năng lượng có thể truyền cả nhiệt hiện và nhiệt ẩn, từ đó tác động đồng thời đến nhiệt độ và độ ẩm.

Khái niệm Enthalpy, nghĩa là hàm nhiệt, thường được sử dụng để biểu thị tổng năng lượng của không khí ẩm. Khi so sánh hai dòng không khí có nhiệt độ và độ ẩm khác nhau, chênh lệch hàm nhiệt thể hiện tiềm năng năng lượng có thể thu hồi.

Ví dụ, gió tươi ngoài trời ở điều kiện nóng ẩm có hàm nhiệt cao. Khí thải từ phòng sạch đã được làm lạnh và khử ẩm có hàm nhiệt thấp hơn. Thông qua thiết bị thu hồi năng lượng, một phần nhiệt và hơi ẩm từ gió tươi có thể được truyền sang khí thải trước khi khí thải ra môi trường. Nhờ đó, gió tươi đi vào dàn lạnh ở trạng thái thuận lợi hơn, làm giảm tải lạnh và tải khử ẩm.

Điều quan trọng là thu hồi nhiệt không đồng nghĩa với đưa trực tiếp khí thải trở lại phòng. Trong một hệ thống được thiết kế đúng, hai dòng khí có thể được ngăn cách bằng bề mặt trao đổi nhiệt hoặc thông qua một mạch chất lỏng trung gian.

Mức độ tách biệt giữa hai dòng khí phụ thuộc vào loại công nghệ. Một số thiết bị có kết cấu cố định và không có bộ phận di chuyển giữa hai dòng khí. Một số thiết bị khác sử dụng bánh quay luân phiên đi qua khí thải và gió tươi. Mỗi cấu hình có mức hiệu suất, độ kín và nguy cơ nhiễm chéo khác nhau.

Trong phòng sạch, lựa chọn thiết bị không thể chỉ dựa trên hiệu suất thu hồi nhiệt. Nhà thiết kế phải xem xét khí thải có chứa bụi, vi sinh, mùi, hơi dung môi, chất ăn mòn, chất gây dị ứng hay hoạt chất dược phẩm hay không. Nếu khí thải tương đối sạch, chẳng hạn khí thải từ hành lang sạch, phòng thay đồ hoặc một số khu phụ trợ, khả năng thu hồi nhiệt thường thuận lợi hơn. Nếu khí thải đến từ khu vực chứa chất nguy hiểm, yêu cầu tách biệt sẽ nghiêm ngặt hơn.

Mục tiêu cuối cùng của thu hồi nhiệt là giảm năng lượng cần thiết để xử lý không khí nhưng không làm thay đổi chức năng bảo vệ của hệ thống HVAC. Giải pháp chỉ được xem là hiệu quả khi đồng thời duy trì được cấp sạch, chênh lệch áp suất, hướng luồng khí và giới hạn nhiễm chéo cho phép.

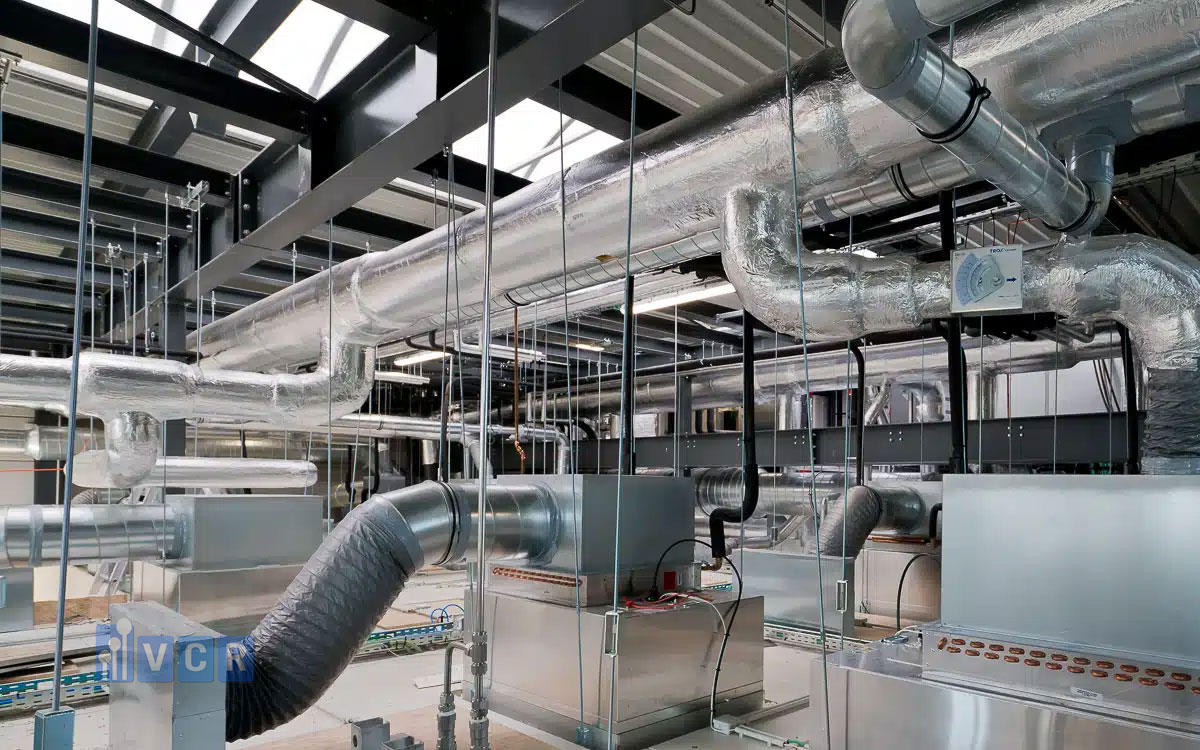

Những thách thức khi áp dụng thu hồi nhiệt cho phòng sạch

Trong các công trình dân dụng, trung tâm thương mại hoặc văn phòng, lựa chọn thiết bị thu hồi nhiệt thường tập trung vào hiệu suất năng lượng, chi phí và không gian lắp đặt. Trong phòng sạch, yếu tố quyết định lại là mức độ an toàn đối với sản phẩm và quy trình.

Thách thức đầu tiên là nguy cơ rò rỉ giữa khí thải và gió tươi. Rò rỉ có thể xảy ra qua gioăng, mối ghép, vách ngăn hoặc khe hở trong thiết bị. Khi áp suất phía khí thải cao hơn phía gió tươi, chất ô nhiễm có thể di chuyển sang dòng khí sẽ được cấp vào phòng. Ngay cả khi hai dòng khí không tiếp xúc trực tiếp, chênh lệch áp suất không phù hợp vẫn có thể khiến khí bẩn xâm nhập sang phía sạch qua những vị trí không kín hoàn toàn.

Thách thức thứ hai là hiện tượng Carryover - cuốn theo chất ô nhiễm. Hiện tượng này đặc biệt đáng chú ý đối với bánh xe thu hồi nhiệt. Bề mặt bánh xe đi qua dòng khí thải có thể hấp phụ hơi ẩm, mùi, chất khí hoặc hạt nhỏ. Khi bánh xe quay sang phía gió tươi, một phần chất này có thể được giải phóng trở lại. Một số bánh xe có khoang thổi sạch để giảm lượng khí thải bị cuốn sang phía cấp. Tuy nhiên, khoang thổi sạch không thể loại bỏ hoàn toàn mọi nguy cơ, đặc biệt khi chất ô nhiễm có khả năng hấp phụ mạnh lên vật liệu bánh xe.

Xem thêm: 5 nguồn ô nhiễm tiềm ẩn trong phòng sạch mà bạn cần phải biết

Thách thức thứ ba là sự bám bẩn và tái phát tán. Bụi, dầu, hơi hóa chất hoặc vi sinh có thể tích tụ trên bề mặt trao đổi nhiệt. Nếu thiết bị khó vệ sinh, lớp bám này có thể làm giảm hiệu suất, tăng tổn thất áp suất và trở thành nguồn ô nhiễm thứ cấp. Đối với khí thải chứa độ ẩm cao, nước ngưng có thể hình thành trên bề mặt thiết bị. Nếu hệ thống thoát nước không tốt, nước đọng có thể tạo điều kiện cho vi sinh vật phát triển.

Thách thức tiếp theo là sự khác nhau rất lớn giữa các loại khí thải trong cùng một nhà máy. Khí thải từ phòng thay đồ không có mức rủi ro giống khí thải từ khu cân chia hoạt chất. Khí thải từ phòng đóng gói kín cũng khác khí thải từ khu vực pha chế có sản phẩm hở. Do đó, không nên gom mọi dòng khí thải vào một hệ thống thu hồi nhiệt chung nếu chưa phân loại rủi ro. Việc trộn các dòng khí có thể tạo ra tuyến lan truyền chất ô nhiễm giữa những khu vực vốn được thiết kế tách biệt.

Trong nhà máy dược phẩm, khí thải có thể chứa bụi hoạt chất, chất gây dị ứng, hormone, kháng sinh, chất độc tế bào hoặc dung môi hữu cơ. Một số chất có giới hạn phơi nhiễm rất thấp. Chỉ một lượng rò rỉ nhỏ cũng có thể tạo ra nguy cơ đối với sản phẩm khác hoặc nhân viên.

Trong nhà máy thực phẩm, chất gây dị ứng là yếu tố đặc biệt quan trọng. Bụi sữa, đậu nành, trứng, hạt hoặc gluten có thể gây nhiễm chéo sang sản phẩm không chứa thành phần tương ứng. Vì vậy, thu hồi nhiệt từ dòng khí có bụi dị ứng cần được đánh giá rất thận trọng.
Trong nhà máy mỹ phẩm, khí thải có thể chứa cồn, hương liệu, dầu, hơi dung môi hoặc chất hoạt động bề mặt. Một số chất có thể hấp phụ vào vật liệu trao đổi nhiệt và được giải phóng sang dòng gió cấp.

Trong ngành điện tử và bán dẫn, khí thải từ quá trình có thể chứa axit, kiềm, dung môi, khí phản ứng hoặc sản phẩm ăn mòn. Những dòng khí này không chỉ có nguy cơ nhiễm chéo mà còn có thể phá hủy thiết bị thu hồi nhiệt nếu vật liệu không phù hợp.

Thách thức khác là ảnh hưởng của thiết bị đến tổn thất áp suất. Bộ trao đổi nhiệt tạo thêm sức cản trên đường gió. Quạt phải tiêu thụ thêm điện năng để vượt qua sức cản này. Nếu thiết bị bám bẩn hoặc được chọn với diện tích quá nhỏ, tổn thất áp suất có thể tăng nhanh.

Do đó, hiệu quả thu hồi nhiệt phải được đánh giá ở cấp độ toàn hệ thống, không chỉ dựa trên tỷ lệ phần trăm ghi trong catalogue. Một thiết bị có hiệu suất nhiệt cao nhưng tổn thất áp suất lớn, nguy cơ nhiễm chéo cao hoặc chi phí bảo trì phức tạp chưa chắc là giải pháp tốt. Ngược lại, một hệ thống có hiệu suất thu hồi thấp hơn nhưng tách biệt hoàn toàn hai dòng khí có thể phù hợp hơn cho các ứng dụng rủi ro cao.

Các công nghệ thu hồi nhiệt phổ biến trong HVAC phòng sạch

Có nhiều công nghệ thu hồi nhiệt, nhưng không phải loại nào cũng phù hợp với mọi phòng sạch. Việc lựa chọn cần căn cứ vào đặc tính khí thải, khoảng cách giữa hệ thống cấp và thải, yêu cầu độ kín, hiệu suất mong muốn và khả năng bảo trì.

Bộ trao đổi nhiệt dạng tấm - Plate Heat Exchanger, là một trong những giải pháp phổ biến. Thiết bị gồm nhiều tấm mỏng tạo thành các kênh riêng biệt cho khí thải và gió tươi. Nhiệt truyền qua bề mặt tấm nhưng hai dòng khí không trộn trực tiếp. Bộ trao đổi nhiệt dạng tấm có thể được thiết kế theo kiểu dòng chéo hoặc dòng ngược chiều. Cấu hình dòng ngược chiều thường có hiệu suất cao hơn nhưng kích thước và tổn thất áp suất có thể lớn hơn.

Xem thêm bài viết về Bộ trao đổi nhiệt trong hệ thống HVAC

Ưu điểm của thiết bị dạng tấm là không có bộ phận quay từ phía khí thải sang phía gió tươi. Nguy cơ cuốn theo chất ô nhiễm vì vậy thấp hơn bánh xe thu hồi nhiệt. Tuy nhiên, nguy cơ rò rỉ qua mối ghép hoặc vách ngăn vẫn tồn tại. Chất lượng chế tạo, độ kín, vật liệu gioăng và chênh lệch áp suất giữa hai dòng khí là các yếu tố quan trọng.

Một số bộ trao đổi nhiệt dạng tấm chỉ truyền nhiệt hiện. Loại này thường phù hợp hơn khi cần hạn chế việc truyền hơi ẩm hoặc chất khí. Tuy nhiên, trong khí hậu nóng ẩm, không thu hồi nhiệt ẩn có thể làm giảm mức tiết kiệm năng lượng so với thiết bị thu hồi tổng năng lượng.

Bánh xe thu hồi nhiệt - Rotary Heat Exchanger hoặc Heat Recovery Wheel, sử dụng một bánh quay có cấu trúc tổ ong. Bánh xe luân phiên đi qua khí thải và gió tươi, hấp thụ năng lượng từ một dòng rồi truyền sang dòng còn lại. Bánh xe có thể đạt hiệu suất cao và thu hồi cả nhiệt hiện lẫn nhiệt ẩn. Đây là ưu điểm lớn trong điều kiện gió tươi nóng ẩm. Tuy nhiên, vì cùng một bề mặt chuyển động qua hai dòng khí, thiết bị có nguy cơ cuốn theo chất ô nhiễm. Rò rỉ qua khe hở giữa bánh xe và vỏ thiết bị cũng cần được xem xét.

Khoang thổi sạch - Purge Section có thể được lắp để sử dụng một phần không khí sạch đẩy khí còn lại ra khỏi các kênh của bánh xe trước khi bánh xe quay sang phía gió cấp. Hiệu quả của khoang thổi sạch phụ thuộc vào góc khoang, tốc độ bánh xe, chênh lệch áp suất và lưu lượng thổi.

Đối với khí thải tương đối sạch, bánh xe có thể là giải pháp tiết kiệm năng lượng tốt. Đối với khí thải chứa hoạt chất, vi sinh nguy hiểm, dung môi hoặc chất gây dị ứng, bánh xe thường không phải là lựa chọn ưu tiên nếu không có đánh giá rủi ro chuyên sâu.

Hệ thống mạch vòng chất tải nhiệt, tiếng Anh là Run-around Coil, sử dụng hai dàn trao đổi nhiệt riêng biệt. Một dàn được đặt trong dòng khí thải, dàn còn lại đặt trong dòng gió tươi. Chất lỏng trung gian được bơm tuần hoàn giữa hai dàn để vận chuyển nhiệt.

Ưu điểm lớn nhất là hai dòng khí có thể được đặt ở hai vị trí hoàn toàn khác nhau và không có đường rò rỉ trực tiếp giữa chúng. Điều này đặc biệt phù hợp khi hệ thống cấp và thải nằm cách xa nhau hoặc khi yêu cầu kiểm soát nhiễm chéo nghiêm ngặt.

Nhược điểm của mạch vòng chất tải nhiệt là hiệu suất thường thấp hơn bánh xe hoặc bộ trao đổi nhiệt dạng tấm. Hệ thống cũng cần bơm, đường ống, bình giãn nở và hệ thống điều khiển. Điện năng tiêu thụ của bơm phải được tính vào tổng hiệu quả. Ngoài ra, cần kiểm soát chất lượng chất lỏng, nguy cơ ăn mòn, rò rỉ và đóng băng tại vùng khí hậu lạnh.

Ống nhiệt - Heat Pipe, là thiết bị kín chứa môi chất truyền nhiệt. Ở phía nóng, môi chất bay hơi và di chuyển đến phía lạnh. Tại đó, môi chất ngưng tụ và quay trở lại phía nóng. Ống nhiệt không cần bơm tuần hoàn và có ít bộ phận chuyển động. Hai dòng khí được tách biệt bởi vách ngăn, nhưng thường phải bố trí gần nhau trong cùng cụm thiết bị. Hiệu suất của ống nhiệt phụ thuộc vào cấu hình, chênh lệch nhiệt độ và hướng lắp đặt. Thiết bị có thể được sử dụng để thu hồi nhiệt giữa khí thải và gió tươi hoặc để hỗ trợ quá trình khử ẩm trong cùng một dòng khí.

Bơm nhiệt thu hồi nhiệt - Exhaust Air Heat Pump, sử dụng chu trình lạnh để lấy nhiệt từ khí thải và truyền sang một dòng khác. Giải pháp này có thể nâng nhiệt độ lên mức sử dụng cao hơn và phù hợp với một số ứng dụng cần nước nóng hoặc gia nhiệt. Tuy nhiên, bơm nhiệt có hệ thống máy nén, môi chất lạnh và điều khiển phức tạp hơn. Khả năng hoàn vốn phụ thuộc nhiều vào thời gian vận hành, chênh lệch nhiệt độ và giá năng lượng.

Không có công nghệ nào tốt nhất cho mọi dự án. Bộ trao đổi nhiệt dạng tấm phù hợp khi hai dòng khí gần nhau và cần hạn chế cuốn theo. Mạch vòng chất tải nhiệt phù hợp khi yêu cầu cách ly cao. Bánh xe phù hợp khi khí thải sạch và cần hiệu suất thu hồi tổng năng lượng cao. Ống nhiệt phù hợp với cấu hình đơn giản, ít bảo trì và hai luồng khí được bố trí liền kề.

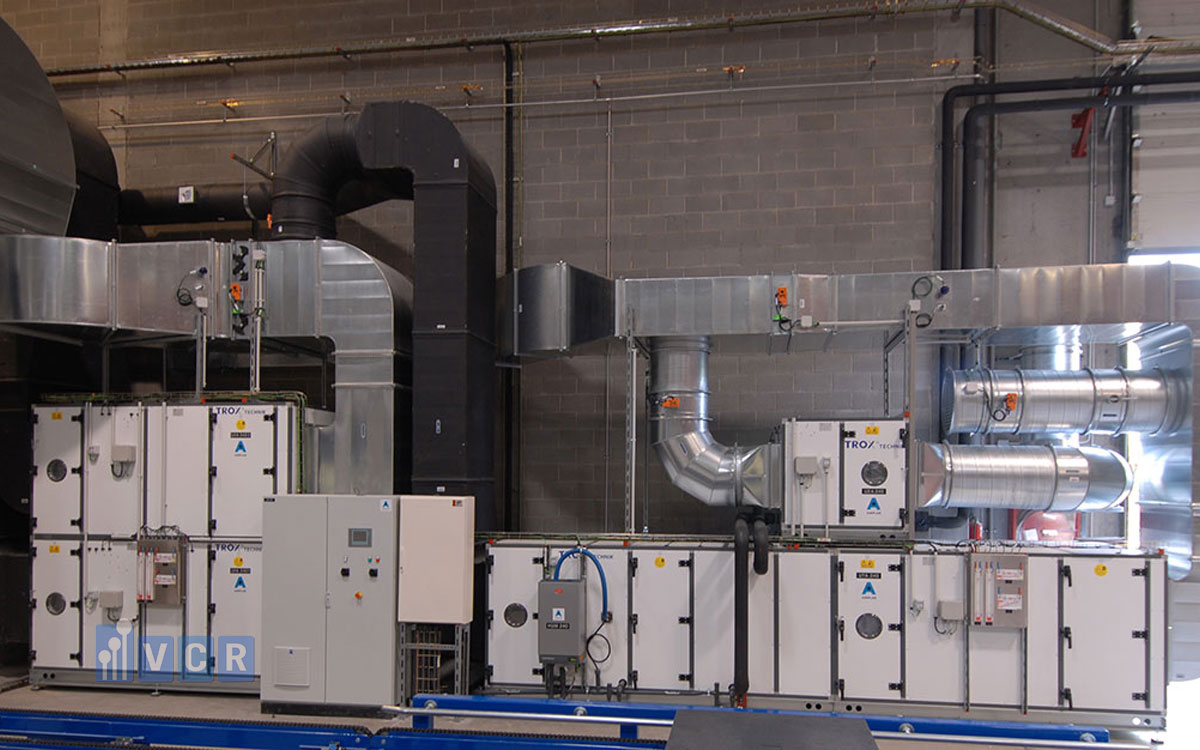

Kiểm soát nhiễm chéo trong hệ thống thu hồi nhiệt

Kiểm soát nhiễm chéo là điều kiện tiên quyết khi thiết kế thu hồi nhiệt cho phòng sạch. Nhiễm chéo có thể xảy ra dưới dạng hạt bụi, vi sinh, hơi hóa chất, mùi, dung môi hoặc phân tử hoạt chất.

Bước đầu tiên là phân loại dòng khí thải theo mức độ rủi ro. Không nên đánh giá khí thải chỉ dựa trên cấp sạch của phòng. Một phòng có cấp sạch cao vẫn có thể thải ra chất nguy hiểm nếu quy trình bên trong tạo bụi hoạt chất hoặc aerosol. Ngược lại, một khu vực có cấp sạch thấp hơn nhưng không có sản phẩm hở có thể tạo ra dòng khí tương đối sạch.

Việc phân loại cần dựa trên loại sản phẩm, trạng thái sản phẩm, mức độ hở của quy trình, tính độc, khả năng gây dị ứng, khả năng sống của vi sinh và giới hạn phơi nhiễm nghề nghiệp. Sau khi phân loại, cần xác định liệu dòng khí đó có được phép tham gia hệ thống thu hồi nhiệt hay không. Một số dòng khí có thể được thu hồi trực tiếp qua bộ trao đổi nhiệt. Một số dòng khác chỉ nên thu hồi thông qua mạch chất lỏng trung gian. Những dòng rủi ro rất cao có thể phải xử lý và xả độc lập mà không thu hồi.

Nguyên tắc quan trọng là kiểm soát hướng rò rỉ. Tại bề mặt trao đổi nhiệt, áp suất phía gió sạch nên được bố trí sao cho nếu có rò rỉ nhỏ, không khí sạch có xu hướng đi sang phía khí thải thay vì khí thải xâm nhập vào gió cấp. Tuy nhiên, việc tạo chênh lệch áp suất này phải được tính toán cẩn thận. Nếu áp suất quá cao, lưu lượng rò rỉ có thể làm giảm hiệu quả năng lượng hoặc phá vỡ cân bằng gió.

Đối với bánh xe thu hồi nhiệt, vị trí quạt cấp và quạt thải ảnh hưởng lớn đến hướng rò rỉ. Cấu hình áp suất cần được phân tích cho cả trạng thái bình thường, khởi động, dừng máy và sự cố một quạt ngừng hoạt động. Khoang thổi sạch chỉ hoạt động hiệu quả khi có đủ chênh lệch áp suất và lưu lượng thổi. Nếu cấu hình quạt thay đổi hoặc bộ lọc bị tắc, điều kiện này có thể không còn được duy trì.

Đối với bộ trao đổi nhiệt dạng tấm, cần chú ý độ kín của mép tấm, vách ngăn và khung thiết bị. Nhà sản xuất cần cung cấp dữ liệu về tỷ lệ rò rỉ hoặc khả năng thử kín. Đối với mạch vòng chất tải nhiệt, hai dòng khí được tách biệt tốt hơn. Tuy nhiên, hệ thống vẫn cần kiểm soát rò rỉ chất lỏng trung gian vào dàn trao đổi nhiệt, đặc biệt khi sử dụng chất chống đông hoặc hóa chất xử lý nước.

Màng lọc trước thiết bị thu hồi nhiệt có vai trò bảo vệ bề mặt trao đổi. Dòng khí thải chứa bụi nên được lọc phù hợp trước khi đi qua thiết bị. Nếu bụi có tính nguy hiểm, bộ lọc phải được thiết kế để thay thế an toàn.

Trong các ứng dụng độc tính cao, có thể cần cấu hình thay lọc an toàn kiểu Bag-in/Bag-out, nghĩa là thay lọc trong túi kín, nhằm giảm nguy cơ nhân viên tiếp xúc với bụi. Thiết bị cần có cửa kiểm tra, không gian vệ sinh, khay hứng nước ngưng và đường thoát nước kín. Bề mặt bên trong nên nhẵn, chống ăn mòn và không giữ bụi.

Các vị trí có nguy cơ ngưng tụ cần được nhận diện ngay từ giai đoạn thiết kế. Nước ngưng không được chảy từ phía khí thải sang phía gió tươi. Đường thoát nước cần có bẫy nước phù hợp với áp suất trong thiết bị.

Hệ thống điều khiển nên có cảm biến chênh lệch áp suất giữa hai phía, cảnh báo tắc lọc, cảnh báo dừng bánh xe, lỗi bơm hoặc mất cân bằng lưu lượng. Khi phát hiện điều kiện không an toàn, hệ thống có thể chuyển sang chế độ đi vòng hoặc dừng thu hồi nhiệt.

Kiểm soát nhiễm chéo không kết thúc sau khi lắp đặt. Hệ thống cần được kiểm tra trong quá trình thẩm định và bảo trì định kỳ. Các phép kiểm tra có thể bao gồm thử độ kín, đo chênh lệch áp suất, kiểm tra hướng rò rỉ, kiểm tra hiệu suất khoang thổi sạch và đánh giá chất chỉ thị ở phía gió cấp. Phương pháp thử phải phù hợp với loại chất ô nhiễm và mức độ rủi ro.

Nguyên tắc thiết kế hệ thống thu hồi nhiệt an toàn cho phòng sạch

Một hệ thống thu hồi nhiệt an toàn phải được thiết kế từ dữ liệu quy trình, không nên được bổ sung như một thiết bị độc lập sau khi hệ thống HVAC đã hoàn tất.

Bước đầu tiên là xác định lưu lượng khí thải có thể thu hồi. Không phải toàn bộ khí thải của nhà máy đều có cùng chất lượng. Việc tách riêng các dòng khí sạch, khí nguy cơ thấp và khí nguy cơ cao giúp tối ưu cả an toàn lẫn hiệu quả đầu tư. Dòng khí từ hành lang, phòng thay đồ, khu vực kỹ thuật hoặc phòng có quy trình kín có thể được xem xét trước. Dòng khí từ tủ hút, buồng cân, thiết bị hút bụi, khu xử lý dung môi hoặc khu vực sản phẩm nguy hiểm cần được đánh giá riêng.

Sau đó, cần thu thập điều kiện nhiệt độ và độ ẩm của gió tươi và khí thải trong các mùa. Hiệu quả thu hồi nhiệt phụ thuộc vào chênh lệch trạng thái giữa hai dòng khí.

Tại Việt Nam, tiềm năng tiết kiệm thường tập trung vào việc làm lạnh và khử ẩm gió tươi. Tuy nhiên, tại một số khu vực miền Bắc hoặc nhà máy yêu cầu nhiệt độ cao hơn vào mùa đông, hệ thống cũng có thể thu hồi nhiệt để giảm tải sưởi.

Lưu lượng gió tươi và khí thải không phải lúc nào cũng bằng nhau. Nếu lưu lượng hai phía chênh lệch lớn, hiệu suất thực tế có thể thấp hơn dự kiến. Vì vậy, cần tính cân bằng khối lượng không khí cho từng chế độ vận hành.

Thiết bị phải được chọn theo lưu lượng thực tế, vận tốc qua bề mặt trao đổi và tổn thất áp suất cho phép. Chọn thiết bị quá nhỏ sẽ làm tăng vận tốc, tăng sức cản và giảm thời gian trao đổi nhiệt. Chọn thiết bị quá lớn có thể tăng chi phí và không gian nhưng giúp giảm tổn thất áp suất. Quyết định phải dựa trên phân tích chi phí vòng đời - Life Cycle Cost, nghĩa là tổng chi phí đầu tư, vận hành và bảo trì trong suốt thời gian sử dụng.

Vị trí lắp đặt phải cho phép tiếp cận để vệ sinh, thay lọc, kiểm tra gioăng và sửa chữa. Không nên lắp thiết bị trong không gian kín đến mức không thể tháo dàn hoặc mở cửa kiểm tra.
Đường ống gió trước và sau thiết bị cần được bố trí để dòng khí phân bố đều. Dòng khí lệch hoặc xoáy có thể khiến một phần bề mặt trao đổi nhiệt làm việc quá tải trong khi phần khác không được sử dụng hiệu quả.

Nếu thiết bị có nguy cơ tạo nước ngưng, đáy vỏ phải có độ dốc về phía khay nước. Khay nên làm từ vật liệu chống ăn mòn và dễ vệ sinh. Bẫy nước phải được tính theo áp suất âm hoặc dương của thiết bị. Bẫy quá thấp có thể bị hút khô hoặc thổi mất nước, tạo đường hút không khí bẩn qua ống thoát.

Đối với môi trường có chất ăn mòn, vật liệu dàn trao đổi và vỏ thiết bị phải tương thích với hóa chất. Nhôm thông thường có thể không phù hợp với một số hơi axit hoặc kiềm. Lớp phủ bảo vệ cần được đánh giá về độ bền và khả năng bong tróc.

Hệ thống nên có đường đi vòng - Bypass, để duy trì vận hành khi thiết bị thu hồi nhiệt cần bảo trì hoặc khi điều kiện ngoài trời không cần thu hồi. Van đi vòng phải được thiết kế kín và có liên động phù hợp. Nếu van rò rỉ, một phần dòng khí có thể đi sai đường, làm giảm hiệu suất hoặc ảnh hưởng cân bằng áp suất.

Trong giai đoạn thiết kế, cần mô phỏng các trạng thái sự cố. Ví dụ, nếu quạt thải ngừng nhưng quạt cấp vẫn chạy, áp suất trong thiết bị thay đổi thế nào? Nếu bánh xe dừng quay, có còn đường rò rỉ hay không? Nếu bơm mạch vòng dừng, hệ thống có phát cảnh báo không? Thiết kế tốt không chỉ tối ưu trạng thái vận hành bình thường mà còn hạn chế rủi ro trong các trạng thái bất thường có thể dự đoán.

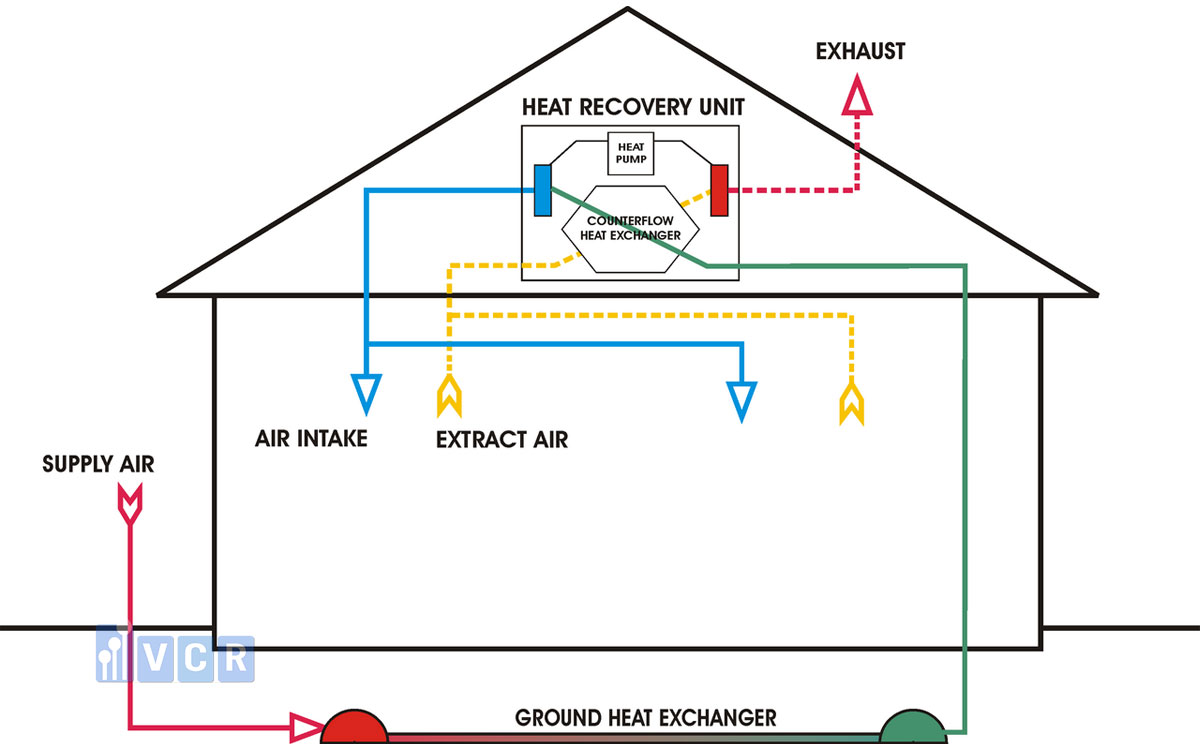

Ứng dụng thu hồi nhiệt theo từng ngành sản xuất

Trong nhà máy dược phẩm, thu hồi nhiệt có tiềm năng lớn vì hệ thống thường vận hành liên tục và sử dụng lượng gió tươi cao. Tuy nhiên, đây cũng là ngành yêu cầu đánh giá nhiễm chéo nghiêm ngặt.

Các khu vực như phòng thay đồ, hành lang sạch, kho bao bì, khu vực phụ trợ hoặc phòng có quy trình kín thường có khả năng áp dụng thuận lợi hơn.

Tại khu vực sản xuất thuốc không vô trùng, cần xem xét khả năng phát sinh bụi, trạng thái sản phẩm hở và tính chất hoạt chất. Khí thải từ phòng dập viên, đóng nang, cân chia hoặc tạo hạt có thể chứa bụi sản phẩm và không nên được đánh giá như khí thải thông thường.

Trong khu vực vô trùng, mọi thay đổi đối với hệ thống không khí phải được xem xét trong chiến lược kiểm soát nhiễm bẩn. Thu hồi nhiệt không được làm ảnh hưởng đến hướng dòng khí, chênh lệch áp suất, cấp sạch hoặc khả năng phục hồi của phòng.

Khí thải từ khu vực có sản phẩm vô trùng hở có thể có nguy cơ vi sinh thấp hơn khí ngoài trời, nhưng điều đó không có nghĩa là có thể tái sử dụng hoặc trao đổi năng lượng mà không đánh giá. Yêu cầu quan trọng vẫn là bảo vệ sản phẩm và tránh hình thành tuyến nhiễm chéo giữa các khu vực.

Đối với khu vực sản xuất thuốc độc tế bào, hormone, kháng sinh nhóm nhạy cảm hoặc hoạt chất có giới hạn phơi nhiễm thấp, giải pháp thu hồi cần ưu tiên sự tách biệt. Mạch vòng chất tải nhiệt thường có lợi thế hơn các công nghệ có bề mặt di chuyển giữa hai dòng khí.

Trong nhà máy thực phẩm và thực phẩm chức năng, khí thải thường mang theo bụi nguyên liệu, mùi và độ ẩm. Bụi đường, bột, sữa hoặc tinh bột có thể bám trên bề mặt trao đổi nhiệt, làm giảm hiệu suất và tăng nguy cơ cháy bụi trong một số điều kiện. Chất gây dị ứng cần được kiểm soát theo từng dây chuyền. Không nên kết nối dòng khí thải chứa chất gây dị ứng với hệ thống thu hồi dùng chung cho khu vực sản xuất sản phẩm không chứa chất đó nếu chưa chứng minh được độ an toàn.

Trong khu chế biến có hơi ẩm cao, thu hồi nhiệt từ khí thải có thể mang lại hiệu quả đáng kể. Tuy nhiên, nước ngưng, dầu mỡ và cặn hữu cơ có thể gây bám bẩn nhanh. Thiết bị phải có khả năng vệ sinh và thoát nước tốt.

Trong nhà máy mỹ phẩm, các quy trình phối trộn, gia nhiệt, chiết rót và vệ sinh có thể tạo ra hơi nước, hương liệu, cồn hoặc dung môi. Khả năng hấp phụ mùi lên vật liệu trao đổi nhiệt cần được xem xét. Nếu nhà máy sản xuất nhiều loại sản phẩm có mùi khác nhau, nhiễm chéo mùi qua hệ thống thu hồi có thể ảnh hưởng đến cảm quan sản phẩm dù không gây rủi ro độc tính.

Trong nhà máy điện tử, sản xuất linh kiện và bán dẫn, lưu lượng khí thải thường rất lớn. Nhiều quy trình sử dụng tủ hút cục bộ và thải liên tục, tạo ra tiềm năng thu hồi năng lượng đáng kể.

Tuy nhiên, khí thải phải được phân loại thành khí thải axit, kiềm, dung môi, khí độc và khí thải thông thường. Không nên thu hồi nhiệt theo cùng một cách cho tất cả các nhóm. Khí thải có tính ăn mòn có thể được thu hồi thông qua dàn trao đổi nhiệt có vật liệu chuyên dụng hoặc mạch chất lỏng trung gian. Hệ thống cần được thiết kế sao cho sự cố rò rỉ không làm chất nguy hiểm đi vào gió tươi.

Trong bệnh viện và phòng thí nghiệm, khí thải từ phòng cách ly, tủ an toàn sinh học, khu xét nghiệm hoặc phòng có hóa chất cần được đánh giá theo nguy cơ sinh học và hóa học. Khí thải từ khu vực hành chính, hành lang hoặc khu phụ trợ có thể được thu hồi dễ dàng hơn. Việc phân vùng hệ thống giúp tránh phải loại bỏ toàn bộ cơ hội tiết kiệm năng lượng chỉ vì một số dòng khí có rủi ro cao.

Cách tính hiệu quả năng lượng và thời gian hoàn vốn

Hiệu quả của hệ thống thu hồi nhiệt phụ thuộc vào lưu lượng khí, chênh lệch nhiệt độ, chênh lệch độ ẩm, hiệu suất thiết bị, thời gian vận hành và tổn thất áp suất.

Đối với thu hồi nhiệt hiện, công suất nhiệt có thể được ước tính theo công thức:

Q = ρ × V × Cp × ΔT × η

Trong đó, Q là công suất nhiệt thu hồi, ρ là khối lượng riêng của không khí, V là lưu lượng thể tích, Cp là nhiệt dung riêng của không khí, ΔT là chênh lệch nhiệt độ giữa hai dòng khí và η là hiệu suất thu hồi.

Khi đánh giá cả nhiệt hiện và nhiệt ẩn, nên sử dụng chênh lệch hàm nhiệt:

Q = ρ × V × Δh × η

Trong đó, Δh là chênh lệch hàm nhiệt giữa gió tươi và khí thải.

Ví dụ, một hệ thống cấp 20.000 mét khối gió tươi mỗi giờ. Không khí ngoài trời có hàm nhiệt cao hơn khí thải 35 kilôjun trên kilôgam không khí khô. Nếu thiết bị có hiệu suất tổng năng lượng 60%, công suất thu hồi lý thuyết có thể đạt mức đáng kể.

Tuy nhiên, đây chưa phải điện năng tiết kiệm thực tế. Công suất nhiệt thu hồi phải được quy đổi theo hiệu suất của máy lạnh, lò hơi hoặc hệ thống gia nhiệt. Nếu máy lạnh có hệ số hiệu quả COP bằng 4, giảm 100 kilôwatt tải lạnh không đồng nghĩa giảm 100 kilôwatt điện. Điện năng máy nén giảm lý thuyết khoảng 25 kilôwatt, chưa tính quạt, bơm và tổn thất khác.

Thiết bị thu hồi nhiệt làm tăng tổn thất áp suất ở cả phía gió tươi và khí thải. Quạt phải tiêu thụ thêm điện. Nếu sử dụng mạch vòng chất tải nhiệt, bơm tuần hoàn cũng tiêu thụ năng lượng. Do đó, điện năng tiết kiệm ròng bằng điện năng giảm tại hệ thống lạnh hoặc sưởi trừ đi phần điện tăng thêm của quạt, bơm, động cơ bánh xe và điều khiển.

Hiệu suất thiết bị trong catalogue thường được công bố tại điều kiện thử xác định. Hiệu suất thực tế có thể thay đổi khi lưu lượng giảm, bề mặt bám bẩn hoặc hai dòng khí mất cân bằng.
Để tính thời gian hoàn vốn, cần xác định chi phí đầu tư bao gồm thiết bị, ống gió, van, hệ thống điều khiển, cảm biến, bơm, kết cấu và chi phí lắp đặt. Sau đó so sánh với giá trị năng lượng tiết kiệm hằng năm. Thời gian hoàn vốn đơn giản được tính bằng tổng chi phí đầu tư chia cho giá trị tiết kiệm hằng năm.

Tuy nhiên, phương pháp này chưa phản ánh đầy đủ chi phí bảo trì, thay lọc, vệ sinh, khấu hao và thay đổi giá năng lượng. Với dự án lớn, nên phân tích giá trị hiện tại ròng - Net Present Value, và tỷ suất hoàn vốn nội bộ - Internal Rate of Return.

Điều kiện khí hậu cũng ảnh hưởng lớn. Ở khu vực nóng ẩm quanh năm, hệ thống có thể thu hồi năng lượng trong phần lớn thời gian. Tại nơi có nhiều giờ thời tiết ngoài trời gần với điều kiện phòng, lợi ích có thể thấp hơn. Thời gian vận hành là yếu tố quyết định. Một nhà máy vận hành 24 giờ mỗi ngày thường có thời gian hoàn vốn tốt hơn một cơ sở chỉ hoạt động một ca.

Ngoài giá trị tiết kiệm điện, thu hồi nhiệt có thể giúp giảm công suất lắp đặt của máy lạnh, dàn lạnh, đường ống nước và trạm điện nếu được tích hợp từ giai đoạn thiết kế ban đầu. Giá trị đầu tư tránh được này cần được đưa vào phân tích tổng thể.

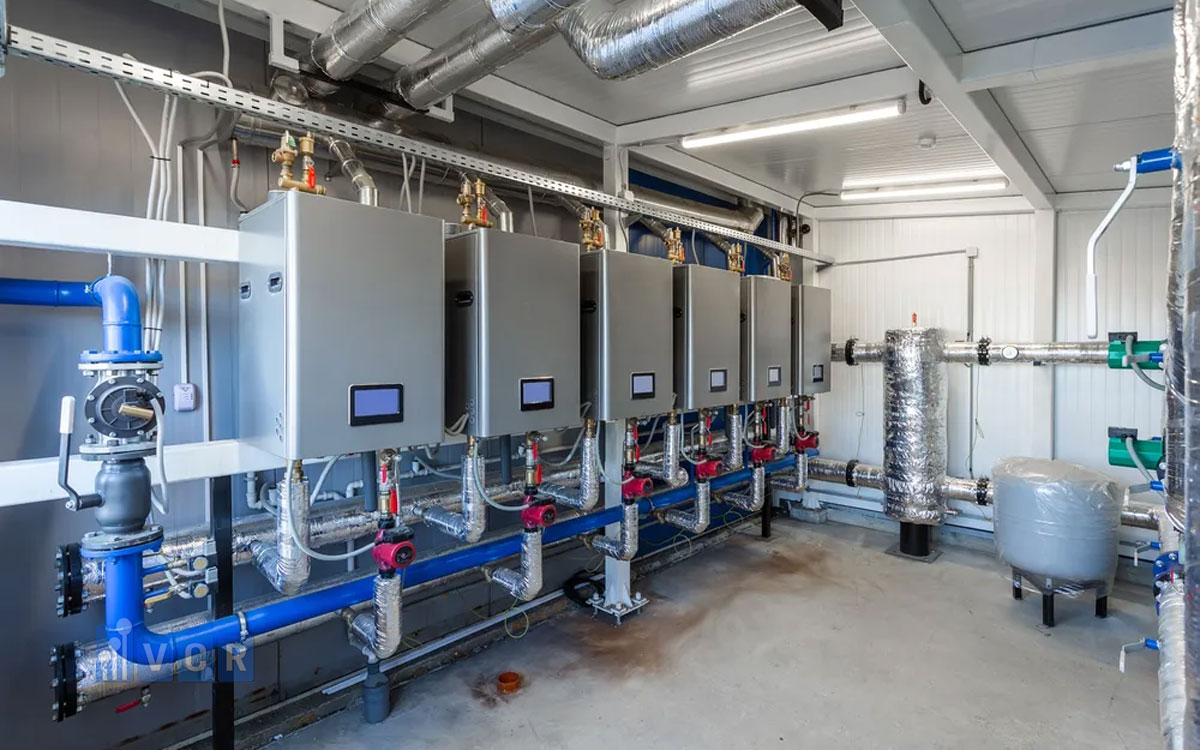

Điều khiển, giám sát và vận hành hệ thống thu hồi nhiệt

Hệ thống thu hồi nhiệt cần được điều khiển theo điều kiện thực tế thay vì luôn hoạt động ở một trạng thái cố định. Các cảm biến cơ bản gồm nhiệt độ và độ ẩm tại gió tươi, khí thải, trước và sau thiết bị. Dữ liệu này cho phép tính hiệu suất thu hồi và phát hiện suy giảm bất thường.

Cảm biến chênh lệch áp suất được sử dụng để theo dõi bộ lọc và bề mặt trao đổi nhiệt. Khi chênh áp tăng, thiết bị có thể bị bám bẩn hoặc lọc đã đến thời điểm thay thế.

Đối với mạch vòng chất tải nhiệt, cần giám sát nhiệt độ chất lỏng cấp và hồi, lưu lượng, áp suất bơm và trạng thái van. Nếu bơm chạy nhưng không có chênh lệch nhiệt độ, hệ thống có thể bị thiếu lưu lượng, có khí trong đường ống hoặc van không mở đúng. Đối với bánh xe thu hồi nhiệt, hệ thống cần giám sát tốc độ quay, trạng thái động cơ, chênh lệch áp suất và vị trí khoang thổi sạch.

Thiết bị nên được tích hợp với BMS hoặc EMS. Việc tích hợp cho phép lưu trữ dữ liệu, cảnh báo và đánh giá xu hướng hiệu suất theo thời gian.

Tìm hiểu Hệ thống BMS điều khiển HVAC hoạt động như thế nào?

Van đi vòng có thể được mở khi điều kiện ngoài trời thuận lợi hơn so với việc thu hồi nhiệt. Ví dụ, trong một số thời điểm, không khí ngoài trời có nhiệt độ thấp và độ ẩm phù hợp, hệ thống có thể sử dụng chế độ làm mát tự nhiên. Tuy nhiên, trong phòng sạch, chế độ này vẫn phải duy trì lọc, lưu lượng và chênh lệch áp suất. Không được bỏ qua các cấp lọc chỉ vì điều kiện nhiệt độ bên ngoài thuận lợi.

Điều khiển cũng phải xem xét nguy cơ đóng băng ở vùng khí hậu lạnh. Khi nhiệt độ bề mặt trao đổi xuống quá thấp, nước ngưng có thể đóng băng và chặn dòng khí. Hệ thống có thể giảm hiệu suất thu hồi, mở van đi vòng hoặc gia nhiệt sơ bộ để bảo vệ thiết bị.

Trong quá trình vận hành, cần theo dõi điện năng tiêu thụ của quạt, bơm và hệ thống lạnh. Nếu chỉ theo dõi nhiệt độ, nhà máy có thể không nhận ra rằng thiết bị đang tiết kiệm nhiệt nhưng làm tăng quá nhiều điện quạt. Một chỉ số hữu ích là năng lượng tiết kiệm ròng theo tháng hoặc theo mùa. Dữ liệu này giúp xác định thiết bị có đang đạt kỳ vọng đầu tư hay không.

Chương trình bảo trì nên bao gồm kiểm tra bề mặt trao đổi, vệ sinh, kiểm tra gioăng, khay nước ngưng, bẫy nước, bộ lọc, động cơ và cảm biến. Tần suất vệ sinh không nên chỉ dựa trên lịch cố định. Có thể kết hợp lịch định kỳ với dữ liệu chênh áp và hiệu suất để triển khai bảo trì theo tình trạng thực tế.

Tiêu chuẩn, thẩm định và hồ sơ kỹ thuật cần xem xét

Các tiêu chuẩn phòng sạch không bắt buộc mọi hệ thống phải sử dụng hoặc không được sử dụng một công nghệ thu hồi nhiệt cụ thể. Trách nhiệm của chủ đầu tư và đơn vị thiết kế là chứng minh rằng giải pháp đáp ứng yêu cầu sản phẩm và không tạo ra rủi ro không kiểm soát.

ISO 14644 là bộ tiêu chuẩn quốc tế liên quan đến phòng sạch và môi trường kiểm soát. Các yêu cầu về phân loại độ sạch, thử nghiệm, giám sát và thiết kế cần được xem xét khi bổ sung thiết bị vào hệ thống không khí.

Trong nhà máy dược phẩm, các nguyên tắc GMP yêu cầu hệ thống HVAC phải phù hợp với sản phẩm, quy trình và mức độ nguy cơ. Đối với khu vực vô trùng, chiến lược kiểm soát nhiễm bẩn cần xem xét toàn bộ các tuyến có thể đưa chất ô nhiễm vào khu vực kiểm soát.
Thu hồi nhiệt có thể được chấp nhận khi có cơ sở khoa học và dữ liệu chứng minh. Ngược lại, không nên sử dụng chỉ vì đây là giải pháp tiết kiệm năng lượng phổ biến ở các tòa nhà thông thường.

Tài liệu đầu tiên cần xây dựng là URS - yêu cầu người sử dụng. URS cần nêu rõ lưu lượng, điều kiện nhiệt độ, độ ẩm, loại khí thải, yêu cầu độ kín, giới hạn rò rỉ và phương pháp giám sát.

• Trong giai đoạn DQ, nghĩa là thẩm định thiết kế, cần đánh giá nguyên lý lựa chọn công nghệ, sơ đồ luồng khí, chênh lệch áp suất, vật liệu, khả năng vệ sinh và các chế độ sự cố.
• Trong giai đoạn IQ, nghĩa là thẩm định lắp đặt, cần xác nhận thiết bị được lắp đúng bản vẽ, đúng vật liệu, đúng hướng dòng khí và có đầy đủ cảm biến, van, cửa kiểm tra và đường thoát nước.
• Trong giai đoạn OQ, nghĩa là thẩm định vận hành, cần kiểm tra hoạt động của quạt, bơm, bánh xe, van đi vòng, cảnh báo, liên động và hệ thống điều khiển.

Các phép thử nên được thực hiện trong nhiều chế độ, bao gồm vận hành bình thường, tải thấp, dừng một quạt và mất tín hiệu cảm biến nếu những tình huống này có khả năng xảy ra.

• Trong giai đoạn PQ, nghĩa là thẩm định hiệu năng, cần chứng minh hệ thống duy trì điều kiện phòng sạch trong hoạt động thực tế. Dữ liệu có thể bao gồm nhiệt độ, độ ẩm, chênh lệch áp suất, hạt bụi, vi sinh và hiệu suất năng lượng.

Hồ sơ thiết bị nên bao gồm catalogue, bản vẽ, thông số hiệu suất, tổn thất áp suất, tỷ lệ rò rỉ, vật liệu bề mặt, hướng dẫn vệ sinh và bảo trì. Nhà cung cấp cần cung cấp dữ liệu ở điều kiện phù hợp với dự án. Chỉ sử dụng giá trị hiệu suất danh định mà không có điều kiện thử có thể dẫn đến tính toán sai.

Bản vẽ nguyên lý cần thể hiện rõ đường gió tươi, khí thải, hướng dòng khí, vị trí quạt, bộ lọc, van đi vòng và cảm biến. Các điểm đo phục vụ kiểm tra sau này cũng nên được xác định từ giai đoạn thiết kế.

Đối với hệ thống có nguy cơ nhiễm chéo, hồ sơ đánh giá rủi ro phải nêu rõ cơ chế rò rỉ có thể xảy ra, biện pháp kiểm soát và kế hoạch phản ứng khi cảnh báo. Sau khi hệ thống đi vào vận hành, thay đổi tốc độ quạt, lưu lượng, loại lọc hoặc cấu hình áp suất cần được quản lý thay đổi. Một điều chỉnh nhỏ có thể làm thay đổi hướng rò rỉ trong thiết bị thu hồi nhiệt.

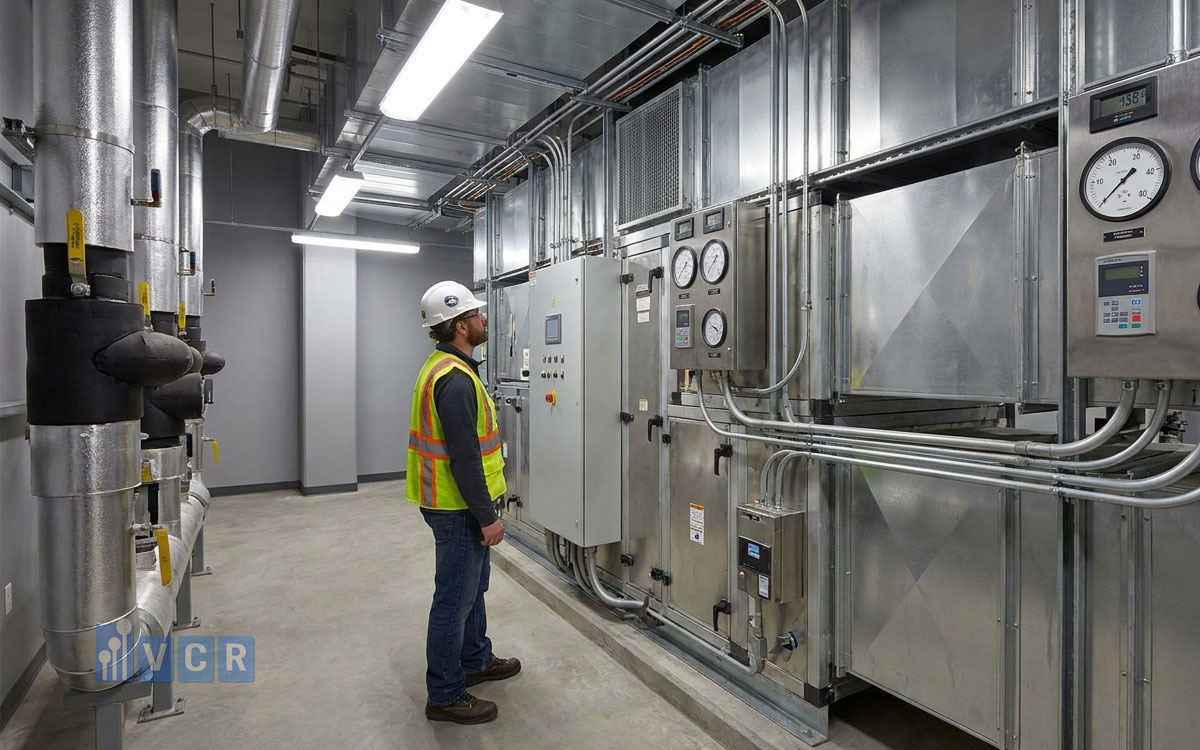

Tiêu chí lựa chọn giải pháp và vai trò của nhà cung cấp thiết bị

Lựa chọn thiết bị thu hồi nhiệt không nên bắt đầu bằng việc hỏi loại nào có hiệu suất cao nhất. Câu hỏi đầu tiên cần là dòng khí nào được phép thu hồi và mức độ tách biệt cần thiết là bao nhiêu.

Tiêu chí quan trọng nhất là khả năng kiểm soát nhiễm chéo. Thiết bị cần có cấu trúc phù hợp với mức độ nguy hiểm của khí thải. Nếu dòng khí chứa hoạt chất mạnh, vi sinh nguy hiểm hoặc chất gây dị ứng, giải pháp có bề mặt chuyển động giữa hai phía thường cần được xem xét rất thận trọng.

Tiêu chí tiếp theo là hiệu suất nhiệt tại điều kiện thực tế. Nhà cung cấp phải làm rõ hiệu suất nhiệt hiện, nhiệt ẩn hoặc tổng năng lượng. Không nên sử dụng chung một con số hiệu suất mà không biết đó là loại hiệu suất nào.

Tổn thất áp suất là yếu tố trực tiếp ảnh hưởng điện năng quạt. Cần xem xét tổn thất ban đầu và tổn thất khi thiết bị đã bám bẩn trong giới hạn vận hành.

Khả năng vệ sinh và bảo trì cũng rất quan trọng. Thiết bị có hiệu suất cao nhưng không thể tiếp cận để vệ sinh sẽ nhanh chóng suy giảm hiệu quả và có thể trở thành nguồn ô nhiễm.
Vật liệu phải tương thích với môi trường. Với khí thải có độ ẩm cao, cần chú ý khả năng chống ăn mòn. Với khí thải hóa chất, vật liệu tấm, ống, gioăng và lớp phủ đều phải được xem xét.

Hệ thống điều khiển cần tương thích với BMS hoặc hệ thống tự động hóa hiện có. Tín hiệu cảnh báo, phản hồi vị trí van, trạng thái quạt và dữ liệu cảm biến phải được xác định rõ.
Nhà cung cấp không chỉ giao thiết bị mà còn phải phối hợp với đơn vị tư vấn, nhà thầu HVAC và nhà thầu phòng sạch. Việc chọn sai vị trí quạt, van hoặc cảm biến có thể làm một thiết bị tốt hoạt động không đúng mục tiêu.

Thiết bị phòng sạch VCR là đơn vị cung cấp thiết bị phòng sạch cho các nhà thầu thi công phòng sạch, đồng thời hỗ trợ phối hợp thông số kỹ thuật giữa thiết bị và hệ thống HVAC.
Trong các dự án có thu hồi nhiệt, vai trò của đơn vị cung cấp thiết bị không chỉ là lựa chọn model theo lưu lượng. Đơn vị cung cấp cần hiểu yêu cầu cấp sạch, chênh lệch áp suất, hướng luồng khí, vật liệu, khả năng vệ sinh và điều kiện nghiệm thu của nhà máy.

Đối với từng dự án, cấu hình cần được lựa chọn trên cơ sở dữ liệu thực tế như nhiệt độ, độ ẩm, lưu lượng, thành phần khí thải và thời gian vận hành. Việc áp dụng một cấu hình giống nhau cho mọi nhà máy có thể tạo ra rủi ro về hiệu suất và nhiễm chéo.

Một giải pháp tốt cần cân bằng giữa bốn yếu tố: an toàn sản phẩm, an toàn nhân viên, hiệu quả năng lượng và khả năng bảo trì. Nếu chỉ tối ưu hiệu suất năng lượng, hệ thống có thể làm tăng nguy cơ nhiễm chéo. Nếu chỉ tập trung vào tách biệt mà bỏ qua tổn thất áp suất, chi phí vận hành có thể không đạt mục tiêu. Nếu thiết bị khó vệ sinh, hiệu quả ban đầu cũng khó được duy trì trong dài hạn.

Câu hỏi thường gặp về thu hồi nhiệt trong HVAC phòng sạch

• Thu hồi nhiệt trong HVAC phòng sạch là gì?

Thu hồi nhiệt là quá trình tận dụng năng lượng từ khí thải hoặc gió hồi để xử lý sơ bộ gió tươi. Thiết bị có thể truyền nhiệt hiện, liên quan đến nhiệt độ, hoặc truyền cả nhiệt hiện và nhiệt ẩn, liên quan đến nhiệt độ và độ ẩm. Mục tiêu là giảm tải cho dàn lạnh, dàn sưởi và hệ thống khử ẩm. Trong phòng sạch, giải pháp phải bảo đảm khí thải không gây nhiễm chéo sang dòng không khí cấp.

• Hệ thống thu hồi nhiệt có làm khí thải trộn với gió tươi không?

Trong thiết kế đúng, khí thải và gió tươi không được trộn trực tiếp. Tuy nhiên, một lượng rò rỉ nhỏ vẫn có thể xảy ra qua khe hở, gioăng hoặc vách ngăn. Đối với bánh xe thu hồi nhiệt, hiện tượng cuốn theo chất ô nhiễm cũng có thể xuất hiện do cùng một bề mặt luân phiên đi qua hai dòng khí. Vì vậy, mức rò rỉ và cấu hình chênh lệch áp suất phải được đánh giá theo rủi ro của từng dự án.

• Bánh xe thu hồi nhiệt có phù hợp với nhà máy dược phẩm không?

Bánh xe thu hồi nhiệt có thể phù hợp với một số dòng khí tương đối sạch như khí thải từ hành lang, phòng thay đồ hoặc khu phụ trợ. Thiết bị có hiệu suất cao và có thể thu hồi cả nhiệt độ lẫn độ ẩm. Tuy nhiên, không nên sử dụng tùy tiện cho khí thải chứa bụi hoạt chất, chất độc, chất gây dị ứng hoặc vi sinh nguy hiểm vì có nguy cơ cuốn theo và rò rỉ sang gió tươi.

• Công nghệ thu hồi nhiệt nào có nguy cơ nhiễm chéo thấp nhất?

Mạch vòng chất tải nhiệt thường có nguy cơ nhiễm chéo trực tiếp thấp vì khí thải và gió tươi đi qua hai dàn trao đổi nhiệt hoàn toàn tách biệt. Năng lượng được vận chuyển bằng chất lỏng tuần hoàn trong đường ống. Đổi lại, hiệu suất có thể thấp hơn và hệ thống cần thêm bơm, van, đường ống và điều khiển. Bộ trao đổi nhiệt dạng tấm cũng có mức tách biệt tốt nếu được chế tạo và lắp đặt với độ kín phù hợp.

• Có nên thu hồi nhiệt từ khí thải chứa bụi hoặc hoạt chất dược phẩm không?

Không nên quyết định chỉ dựa trên tiềm năng tiết kiệm năng lượng. Khí thải chứa bụi hoặc hoạt chất phải được đánh giá về độc tính, giới hạn phơi nhiễm, nguy cơ gây dị ứng và khả năng nhiễm chéo. Nếu vẫn cần thu hồi, giải pháp nên ưu tiên tách biệt hai dòng khí bằng mạch chất lỏng trung gian và có hệ thống lọc, thay lọc an toàn, giám sát và xử lý sự cố phù hợp.

• Bộ trao đổi nhiệt dạng tấm và mạch vòng chất tải nhiệt khác nhau thế nào?

Bộ trao đổi nhiệt dạng tấm truyền nhiệt trực tiếp qua các tấm ngăn giữa hai dòng khí. Hai luồng thường phải được bố trí gần nhau. Mạch vòng chất tải nhiệt sử dụng hai dàn riêng biệt và chất lỏng trung gian, vì vậy hai hệ thống cấp và thải có thể đặt cách xa nhau. Dạng tấm thường có hiệu suất cao hơn, còn mạch vòng có lợi thế về khả năng cách ly và linh hoạt trong bố trí.

• Thu hồi nhiệt có thể giảm bao nhiêu điện năng cho hệ thống HVAC?

Mức tiết kiệm phụ thuộc vào lưu lượng gió tươi, điều kiện ngoài trời, trạng thái khí thải, hiệu suất thiết bị và thời gian vận hành. Không nên đồng nhất phần trăm hiệu suất thu hồi nhiệt với phần trăm điện năng tiết kiệm. Cần trừ điện năng tăng thêm của quạt, bơm và thiết bị điều khiển. Với hệ thống có lượng gió tươi lớn và vận hành liên tục, giá trị tiết kiệm có thể đáng kể.

• Làm thế nào để tính thời gian hoàn vốn của hệ thống thu hồi nhiệt?

Thời gian hoàn vốn đơn giản được tính bằng chi phí đầu tư chia cho giá trị năng lượng tiết kiệm hằng năm. Chi phí đầu tư phải bao gồm thiết bị, lắp đặt, ống gió, van, cảm biến, điều khiển và cải tạo liên quan. Giá trị tiết kiệm phải được tính sau khi trừ điện năng quạt, bơm và chi phí bảo trì tăng thêm. Với dự án lớn, nên sử dụng phân tích chi phí vòng đời thay vì chỉ tính hoàn vốn đơn giản.

• Hệ thống thu hồi nhiệt cần kiểm tra và bảo trì những hạng mục nào?

Các hạng mục chính gồm bộ lọc, bề mặt trao đổi nhiệt, gioăng, khay nước ngưng, bẫy nước, van đi vòng, động cơ, bơm, cảm biến nhiệt độ, độ ẩm và chênh lệch áp suất. Đối với bánh xe, cần kiểm tra tốc độ quay và khoang thổi sạch. Đối với mạch vòng, cần kiểm tra lưu lượng chất lỏng, rò rỉ, chất lượng nước và hoạt động của bơm.

• Nhà máy đang vận hành có thể cải tạo bổ sung thu hồi nhiệt không?

Có thể, nhưng cần khảo sát không gian, lưu lượng, cột áp quạt, đường ống gió, hệ thống điều khiển và khả năng dừng máy để thi công. Việc bổ sung thiết bị làm tăng tổn thất áp suất, vì vậy quạt hiện hữu có thể không đủ công suất. Ngoài ra, phải đánh giá lại cân bằng gió, chênh lệch áp suất và nguy cơ nhiễm chéo trước khi đưa hệ thống cải tạo vào vận hành.

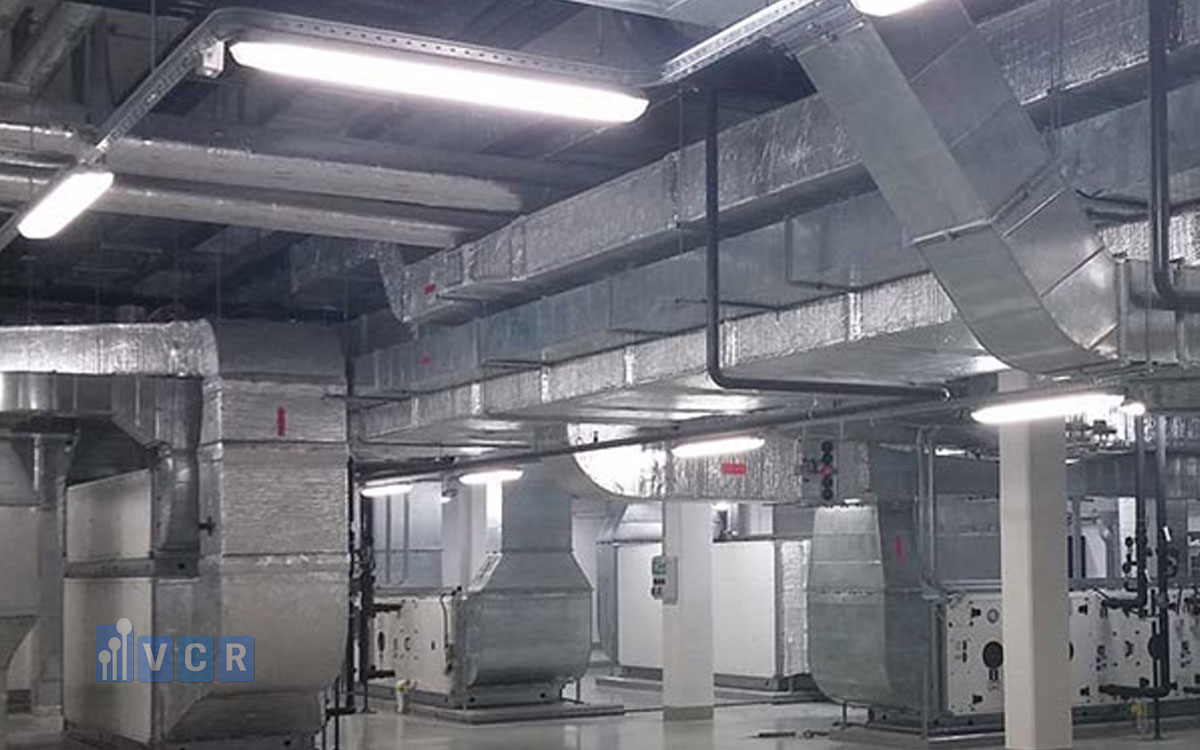

Tư vấn giải pháp thiết bị cho hệ thống HVAC phòng sạch

Thu hồi nhiệt có thể giúp nhà máy giảm đáng kể năng lượng dùng để xử lý gió tươi, đặc biệt tại các hệ thống vận hành liên tục và có lưu lượng khí thải lớn. Tuy nhiên, hiệu quả chỉ có ý nghĩa khi thiết bị không làm tăng nguy cơ nhiễm chéo, không phá vỡ chênh lệch áp suất và không tạo thêm khó khăn trong vệ sinh, bảo trì.

Thiết bị phòng sạch VCR cung cấp thiết bị phòng sạch cho các nhà thầu thi công phòng sạch, đồng thời hỗ trợ tư vấn thông số kỹ thuật, lựa chọn cấu hình, phối hợp thiết bị với hệ thống HVAC và hoàn thiện hồ sơ kỹ thuật theo yêu cầu thực tế của từng nhà máy.

Việc đánh giá nên bắt đầu từ lưu lượng gió, trạng thái không khí, loại chất ô nhiễm, thời gian vận hành và yêu cầu kiểm soát của sản phẩm. Đây là cơ sở để lựa chọn giải pháp thu hồi nhiệt phù hợp, an toàn và có hiệu quả đầu tư bền vững.
