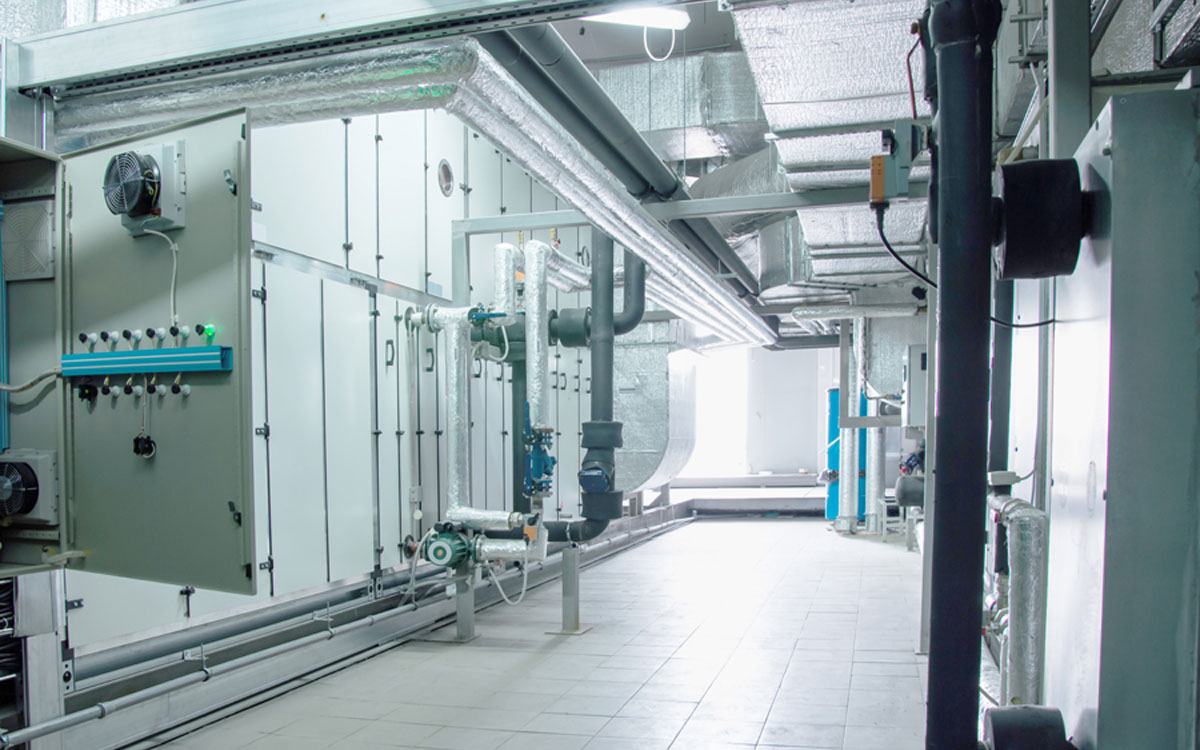

Tuổi thọ AHU phòng sạch: Phân tích dựa trên tiêu chuẩn ISO 14644 và GMP

Một AHU đã vận hành nhiều năm nhưng được thiết kế đúng, chế tạo tốt, bảo trì đầy đủ và vẫn duy trì ổn định các thông số kiểm soát có thể tiếp tục phục vụ nhà máy. Ngược lại, một AHU mới được lắp đặt vẫn có thể không phù hợp nếu công suất lựa chọn sai, vỏ máy rò khí, coil khó vệ sinh, khay nước ngưng bị đọng nước hoặc hệ thống không đáp ứng yêu cầu thẩm định.

Vì vậy, tuổi thọ AHU phòng sạch không nên được hiểu đơn thuần là số năm từ ngày xuất xưởng hoặc ngày đưa vào vận hành. Tuổi thọ thực tế phải được đánh giá trên nhiều phương diện, bao gồm độ bền cơ khí, hiệu suất chức năng, khả năng kiểm soát nhiễm bẩn, khả năng vệ sinh, hiệu quả năng lượng, tình trạng thẩm định và chi phí vòng đời.

Câu hỏi quan trọng không phải là AHU đã sử dụng được bao nhiêu năm, mà là hệ thống còn duy trì được trạng thái kiểm soát trong bao lâu và với mức rủi ro nào.

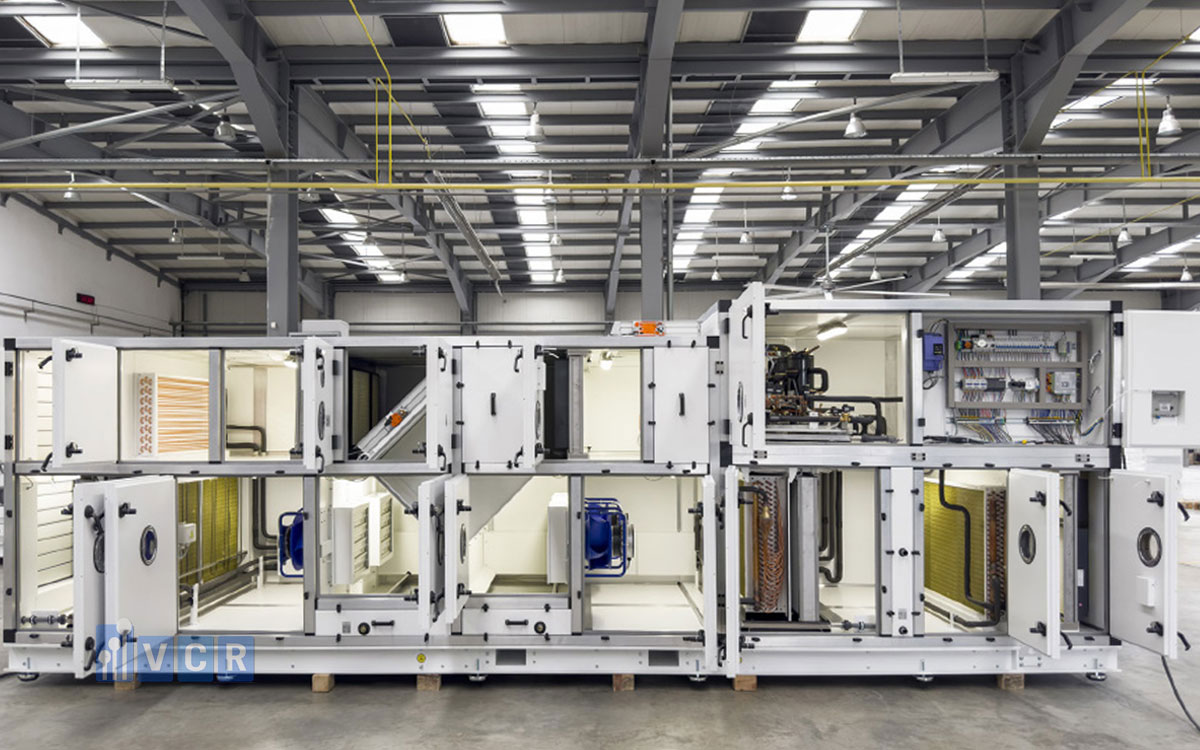

Hiểu đúng về tuổi thọ AHU phòng sạch

AHU, hay bộ xử lý không khí trung tâm, là một thành phần chủ chốt của hệ thống HVAC phòng sạch. Thiết bị có thể thực hiện các chức năng như lọc không khí, làm lạnh, gia nhiệt, hút ẩm, cấp ẩm, tuần hoàn và phân phối không khí đến các khu vực được kiểm soát.

Tuổi thọ của AHU không đồng nhất với tuổi thọ của toàn bộ hệ thống HVAC. Một số bộ phận có thể được thay thế hoặc nâng cấp độc lập, trong khi khung và vỏ chính vẫn tiếp tục được sử dụng. Quạt, động cơ, cảm biến, biến tần, bộ truyền động van và vật tư lọc thường có chu kỳ thay thế khác với panel, khung máy hoặc coil.

Tuổi thọ thiết kế là khoảng thời gian mà nhà thiết kế hoặc nhà sản xuất dự kiến AHU có thể hoạt động trong những điều kiện sử dụng xác định. Giá trị này phụ thuộc vào vật liệu chế tạo, môi trường, số giờ vận hành, tải thiết kế, chất lượng bảo trì và mức dự phòng của thiết bị.

Tuổi thọ thiết kế chỉ có ý nghĩa khi các giả định ban đầu vẫn còn đúng. Nếu AHU được thiết kế cho một dây chuyền hoạt động một ca nhưng sau đó phải vận hành liên tục, tải cơ khí và nhiệt có thể tăng đáng kể. Nếu thiết bị ban đầu được đặt trong phòng kỹ thuật khô nhưng sau này phải tiếp xúc với không khí ẩm hoặc môi trường ăn mòn, tuổi thọ thực tế có thể ngắn hơn dự kiến.

Tuổi thọ cơ khí phản ánh khả năng duy trì kết cấu và chuyển động của AHU. Các yếu tố thường được xem xét gồm độ bền khung vỏ, độ kín panel, tình trạng quạt, ổ bi, động cơ, trục, dây đai, bộ truyền động, van gió, coil và các mối liên kết.

Một AHU có thể vẫn hoạt động nhưng rung động tăng, ổ bi quá nhiệt hoặc khung máy mất độ cứng. Trong trường hợp đó, thiết bị chưa dừng hoàn toàn nhưng đã bước vào giai đoạn suy giảm độ tin cậy. Việc quạt vẫn quay hoặc động cơ vẫn khởi động không chứng minh rằng thiết bị còn hoạt động với hiệu suất phù hợp.

Tuổi thọ chức năng là khoảng thời gian AHU còn thực hiện được các chức năng mà hệ thống phòng sạch yêu cầu. Những chức năng này bao gồm duy trì lưu lượng cấp, kiểm soát nhiệt độ, độ ẩm, số lần trao đổi không khí, độ sạch hạt, chênh áp giữa các phòng và hướng dòng khí.

Một AHU còn tốt về cơ khí nhưng không còn đủ công suất cho quy trình mới có thể đã kết thúc tuổi thọ chức năng đối với ứng dụng hiện tại. Ví dụ, nhà máy tăng tải nhiệt, bổ sung máy sản xuất, tăng số người hoặc nâng cấp cấp sạch nhưng AHU không còn đủ lưu lượng và công suất lạnh dự phòng.

Tuổi thọ vệ sinh là khả năng AHU tiếp tục được làm sạch, kiểm tra và kiểm soát nhiễm bẩn. Trong phòng sạch, đây là một tiêu chí quan trọng không kém độ bền cơ khí. Nếu bề mặt bên trong bị ăn mòn, lớp phủ bong tróc, vật liệu cách nhiệt lộ ra hoặc khay nước ngưng không thể làm sạch đầy đủ, AHU có thể trở thành nguồn phát sinh hạt hoặc vi sinh. Khi đó, thiết bị có thể vẫn chạy nhưng không còn phù hợp với mục tiêu kiểm soát nhiễm bẩn.

Tuổi thọ tuân thủ là khoảng thời gian AHU còn có thể được chứng minh là phù hợp với yêu cầu người dùng, cơ sở thiết kế, yêu cầu của quy trình và trạng thái thẩm định đã được phê duyệt.

Trong môi trường GMP, việc thiết bị còn hoạt động không đồng nghĩa thiết bị còn phù hợp. Nhà máy phải có bằng chứng cho thấy AHU tiếp tục duy trì các thông số quan trọng, các thay đổi đã được kiểm soát và các sai lệch đã được điều tra đầy đủ.

Tuổi thọ kinh tế kết thúc khi chi phí tiếp tục vận hành thiết bị cao hơn lợi ích nhận được. Chi phí này không chỉ bao gồm tiền sửa chữa mà còn có điện năng, phụ tùng, thời gian dừng sản xuất, nhân công, hiệu chuẩn, tái thẩm định và rủi ro chất lượng. Do đó, tuổi thọ AHU phòng sạch phải được hiểu đồng thời trên năm phương diện: cơ khí, chức năng, vệ sinh, tuân thủ và kinh tế.

ISO 14644 và GMP đánh giá tuổi thọ AHU như thế nào?

ISO 14644 và GMP không đưa ra một mốc tuổi thọ cố định, chẳng hạn 10 năm hoặc 15 năm, để bắt buộc thay thế AHU phòng sạch. Cách tiếp cận của các tiêu chuẩn này tập trung vào khả năng đáp ứng yêu cầu, trạng thái kiểm soát, thẩm định, giám sát và quản lý vòng đời.

ISO 14644-4 tập trung vào quá trình hình thành phòng sạch từ xác định yêu cầu, thiết kế, xây dựng đến khởi động. Tiêu chuẩn nhấn mạnh việc lựa chọn giải pháp phù hợp và tạo điều kiện thuận lợi cho vận hành, bảo trì trong suốt vòng đời của phòng sạch. Điều này cho thấy AHU không nên được đánh giá tách rời khỏi thiết kế tổng thể. Khả năng tiếp cận để vệ sinh, không gian thay lọc, lựa chọn vật liệu, mức độ kín, khả năng thoát nước, hiệu quả năng lượng và điều kiện bảo trì đều phải được xem xét ngay từ giai đoạn thiết kế.

ISO 14644-3 cung cấp các phương pháp thử nhằm đánh giá hoạt động của phòng sạch và vùng sạch. Các phép thử có thể liên quan đến lưu lượng, vận tốc, chênh áp, độ kín, khả năng hồi phục, nhiệt độ, độ ẩm và những đặc tính vận hành cần thiết khác. Theo cách tiếp cận này, một AHU cũ vẫn có thể được chấp nhận nếu hệ thống tiếp tục đáp ứng các phép thử và yêu cầu vận hành. Tuy nhiên, việc một số kết quả riêng lẻ đạt giới hạn chưa đủ để bỏ qua những dấu hiệu xuống cấp khác như ăn mòn, nước đọng, khó vệ sinh hoặc tần suất sự cố tăng.

GMP yêu cầu hệ thống HVAC và AHU được thiết kế, lắp đặt, vận hành, bảo trì và thẩm định phù hợp với mục đích sử dụng. Những thay đổi có khả năng ảnh hưởng đến chất lượng sản phẩm phải được đánh giá và kiểm soát chính thức.

Trong sản xuất vô trùng, hệ thống phòng sạch và thiết bị khí sạch phải được thẩm định dựa trên mục đích sử dụng. Phạm vi đánh giá có thể bao gồm tính toàn vẹn của hệ thống lọc, lưu lượng và vận tốc gió, chênh áp, hướng dòng khí, nhiệt độ, độ ẩm và khả năng hồi phục.

GMP cũng yêu cầu quản lý hệ thống theo vòng đời. Điều này có nghĩa là việc đánh giá không kết thúc sau nghiệm thu hoặc thẩm định ban đầu. Nhà máy phải tiếp tục theo dõi hiệu suất, thực hiện bảo trì, quản lý thay đổi, tái thẩm định và đánh giá định kỳ.

Nếu một AHU tiếp tục đáp ứng các yêu cầu thiết kế, còn khả năng vệ sinh, có độ tin cậy chấp nhận được và được kiểm soát bằng hệ thống chất lượng phù hợp, thiết bị có thể tiếp tục sử dụng dù đã vận hành nhiều năm. Ngược lại, một AHU mới nhưng thường xuyên mất kiểm soát nhiệt độ, độ ẩm, chênh áp hoặc độ sạch không thể được xem là phù hợp chỉ vì tuổi thiết bị còn thấp.

Như vậy, ISO 14644 và GMP không trả lời câu hỏi “AHU được sử dụng tối đa bao nhiêu năm?” bằng một con số cố định. Câu hỏi phù hợp hơn là AHU có còn duy trì được yêu cầu thiết kế, trạng thái thẩm định và mức rủi ro chấp nhận được hay không.

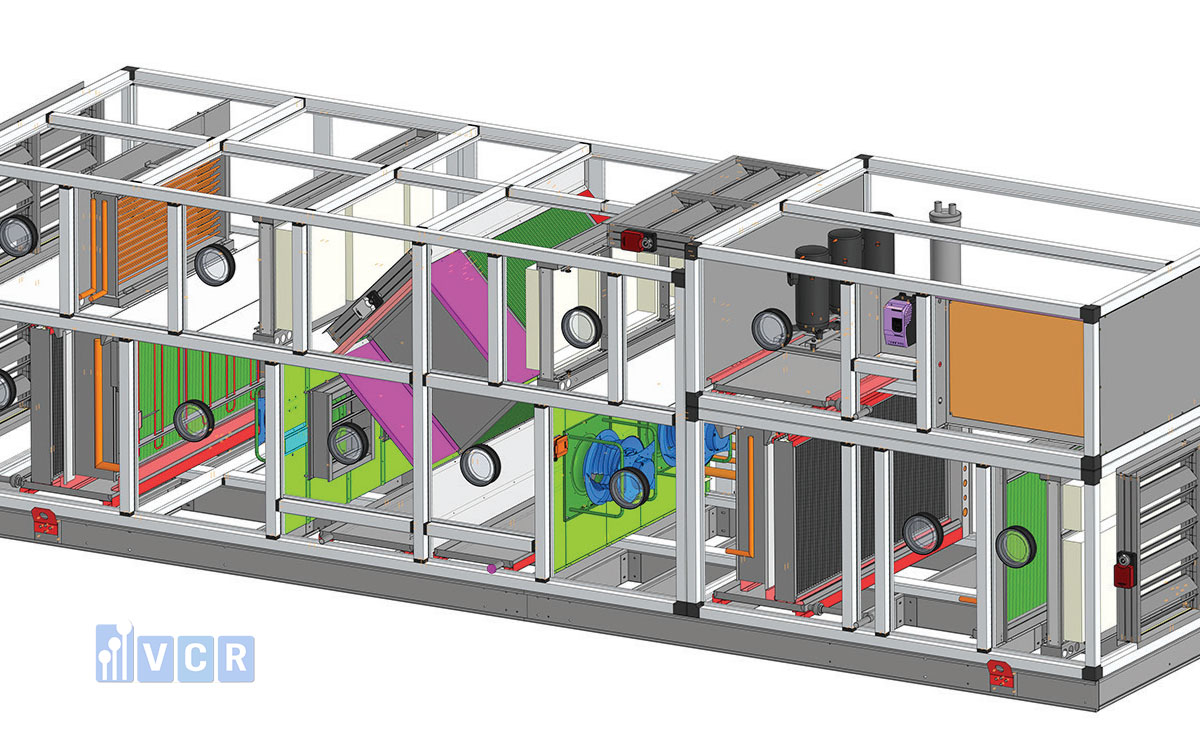

Tuổi thọ của các bộ phận chính trong AHU

AHU là tổ hợp của nhiều bộ phận có điều kiện làm việc và chu kỳ suy giảm khác nhau. Vì vậy, không thể sử dụng tuổi của một linh kiện để đại diện cho toàn bộ thiết bị. Khung và panel tạo thành kết cấu bao che, duy trì độ kín, cách nhiệt và bảo vệ các bộ phận bên trong. Những dấu hiệu suy giảm thường gặp gồm ăn mòn khung, bong lớp phủ, biến dạng panel, hư hỏng gioăng, lỏng liên kết và giảm độ kín của cửa bảo trì.

Đối với AHU phòng sạch, bề mặt bên trong phải hạn chế bám bụi và có khả năng làm sạch. Nếu panel bị thủng, lớp cách nhiệt bị lộ hoặc bề mặt xuất hiện nhiều khe kẽ, việc tiếp tục sử dụng có thể tạo rủi ro phát sinh hạt và nhiễm bẩn.

Cầu nhiệt cũng là vấn đề cần chú ý. Khi cấu tạo panel hoặc khung không còn duy trì khả năng cách nhiệt, hơi ẩm có thể ngưng tụ trên bề mặt. Nước ngưng không chỉ gây ăn mòn mà còn tạo điều kiện cho vi sinh phát triển.

Quạt quyết định khả năng tạo lưu lượng và cột áp cho hệ thống. Tuổi thọ quạt phụ thuộc vào chế độ tải, số giờ chạy, mức độ cân bằng, tình trạng ổ bi, căn chỉnh trục, độ sạch của cánh và chất lượng lắp đặt. Quạt bị bám bụi không đều có thể mất cân bằng, làm tăng rung động và tải lên ổ bi. Cánh quạt bị ăn mòn hoặc biến dạng có thể làm giảm hiệu suất khí động học. Khi đó, quạt phải tiêu thụ nhiều điện hơn để tạo cùng một lưu lượng.

Động cơ có thể bị suy giảm do nhiệt, bụi, độ ẩm, mất cân bằng điện, quá tải hoặc số lần khởi động lớn. Đối với truyền động dây đai, độ căng, độ mòn, căn chỉnh và bụi cao su cũng phải được kiểm soát.

Dây đai quá căng làm tăng tải lên ổ bi. Dây đai quá lỏng gây trượt, giảm tốc độ quạt và tạo bụi. Trong AHU phòng sạch, bụi từ dây đai phải được ngăn không đi vào dòng khí sạch. Biến tần và các thiết bị điện tử thường có vòng đời ngắn hơn khung vỏ AHU. Nhiệt độ tủ điện, chất lượng nguồn và điều kiện thông gió ảnh hưởng lớn đến độ tin cậy của các linh kiện này.

Coil lạnh và coil nóng thực hiện trao đổi nhiệt giữa không khí và môi chất. Qua thời gian, bề mặt coil có thể bám bụi, đóng cặn, ăn mòn hoặc bị biến dạng cánh. Coil bẩn làm tăng chênh áp không khí và giảm hiệu suất trao đổi nhiệt. Hệ thống phải tăng lưu lượng nước, giảm nhiệt độ nước hoặc kéo dài thời gian hoạt động để duy trì điều kiện phòng. Điều này làm tăng tiêu thụ năng lượng và giảm khả năng kiểm soát độ ẩm. Nếu coil quá dày hoặc khoảng cách giữa các hàng ống quá hẹp, việc vệ sinh sâu có thể rất khó. Khi phần giữa coil không thể tiếp cận, bụi và màng sinh học có thể tích tụ dù bề mặt ngoài trông vẫn sạch.

Khay nước ngưng là khu vực có nguy cơ vệ sinh cao. Khay phải có độ dốc phù hợp, bề mặt không giữ nước và đường thoát phải hoạt động ổn định. Nước đọng có thể xuất hiện do khay biến dạng, AHU lắp không cân bằng, đường thoát bị tắc, bẫy nước thiết kế sai hoặc áp suất trong khoang quạt ảnh hưởng đến khả năng thoát nước. Nếu nước tồn tại trong thời gian dài, khay nước có thể phát sinh vi sinh, mùi và sản phẩm ăn mòn. Việc chỉ tăng tần suất vệ sinh mà không xử lý nguyên nhân thiết kế sẽ không giải quyết triệt để.

Hệ thống lọc gồm lọc thô, lọc trung gian và lọc hiệu suất cao. Đây là các vật tư có chu kỳ thay thế riêng, nhưng hiệu quả quản lý lọc ảnh hưởng trực tiếp đến độ bền của coil, quạt và các bề mặt bên trong. Nếu lọc sơ cấp bị rách, lắp không kín hoặc thay quá muộn, bụi sẽ đi sâu vào AHU. Coil bị bám bụi nhanh, chênh áp tăng và hiệu suất trao đổi nhiệt giảm.

Van gió và cơ cấu chấp hành cũng có thể suy giảm. Cánh van có thể bị kẹt, trục bị lỏng, gioăng mất kín hoặc cơ cấu chấp hành sai lệch vị trí. Một van hiển thị mở 50% trên hệ thống điều khiển chưa chắc thực tế đang ở đúng vị trí. Sai lệch này có thể làm thay đổi cân bằng gió, độ ẩm, áp suất phòng và năng lượng sử dụng.

Cảm biến nhiệt độ, độ ẩm, chênh áp và lưu lượng thường có tuổi thọ chức năng ngắn hơn kết cấu cơ khí. Cảm biến có thể bị trôi, bám bụi, ảnh hưởng bởi vị trí lắp đặt hoặc phản ứng chậm.

Đánh giá tuổi thọ AHU vì vậy phải xem xét toàn bộ tổ hợp, không chỉ tập trung vào khung vỏ hoặc số năm vận hành.

Những yếu tố quyết định tuổi thọ thực tế của AHU

Chất lượng thiết kế ban đầu có ảnh hưởng lớn nhất đến tuổi thọ AHU. Một thiết bị được lựa chọn quá sát công suất thường phải vận hành ở tải cao. Quạt thiếu dự phòng, coil không đủ diện tích hoặc khoang lọc quá nhỏ sẽ làm hệ thống khó thích ứng khi tải sản xuất tăng. Thiết kế tốt phải xem xét khả năng bảo trì. Cửa thăm cần đủ lớn, khoảng cách giữa các bộ phận phải cho phép tiếp cận, coil phải có khả năng vệ sinh và khay nước cần quan sát được.

Nếu muốn vệ sinh một bộ phận nhưng phải tháo toàn bộ cấu kiện phía trước, công việc bảo trì sẽ khó được thực hiện đầy đủ. Sự bất tiện trong thiết kế thường dẫn đến việc vệ sinh chỉ được thực hiện tại những vị trí nhìn thấy.

Vật liệu chế tạo phải phù hợp với độ ẩm, hóa chất vệ sinh, môi trường đặt máy và yêu cầu vệ sinh của ứng dụng. AHU đặt ngoài trời, gần biển hoặc trong môi trường có hơi hóa chất cần mức bảo vệ chống ăn mòn cao hơn hệ thống đặt trong phòng kỹ thuật khô. Nếu sử dụng cùng một cấu hình vật liệu cho mọi môi trường, tuổi thọ thực tế có thể khác biệt rất lớn.

Bên trong AHU, những khu vực thường xuyên ẩm như khoang coil và khay nước cần vật liệu chống ăn mòn tốt hơn khu vực khô. Các mối nối, vít và phụ kiện cũng phải tương thích để tránh ăn mòn điện hóa.

Chất lượng chế tạo và lắp đặt quyết định độ kín, độ ổn định và khả năng bảo trì lâu dài. Độ chính xác của panel, chất lượng gioăng, độ phẳng cửa, độ kín mối nối và xử lý bề mặt đều có ảnh hưởng trực tiếp. Một khe hở nhỏ tại cửa hoặc panel có thể trở thành điểm rò khí. Nếu khoang đó đang ở áp suất âm, không khí chưa lọc có thể bị hút vào. Nếu khoang ở áp suất dương, khí đã được xử lý có thể rò ra ngoài và gây lãng phí năng lượng.

Môi trường đặt máy cũng ảnh hưởng đáng kể. AHU đặt trong phòng kỹ thuật được kiểm soát thường có điều kiện ổn định hơn máy đặt ngoài trời. Nắng, mưa, bụi, hơi muối, côn trùng và chênh lệch nhiệt độ có thể đẩy nhanh quá trình xuống cấp.

Chế độ vận hành liên tục tạo tải khác với hệ thống chỉ vận hành theo ca. Tuy nhiên, việc đóng mở thường xuyên cũng có thể gây giãn nở nhiệt, tăng số lần khởi động và tạo ngưng tụ nếu quy trình dừng máy không phù hợp. Vận hành quạt ở tốc độ vượt thiết kế trong thời gian dài có thể làm tăng rung động, tải động cơ, tiếng ồn và nguy cơ hư hỏng. Đây là lý do hệ thống cần có mức dự phòng phù hợp ngay từ giai đoạn thiết kế.

Chất lượng không khí đầu vào cũng tác động lớn đến tuổi thọ. Nồng độ bụi, độ ẩm, hơi dầu, muối và hóa chất trong không khí tươi ảnh hưởng đến lọc, coil, quạt và bề mặt bên trong.
Khu vực gần đường giao thông, công trường, biển hoặc nguồn thải công nghiệp cần cấu hình lọc và vật liệu phù hợp. Nếu môi trường xung quanh nhà máy thay đổi, tải thực tế của AHU cũng có thể thay đổi.

Chương trình bảo trì là yếu tố quyết định cuối cùng. Bảo trì phản ứng chỉ xử lý khi thiết bị đã hỏng, trong khi bảo trì phòng ngừa và bảo trì dự báo giúp phát hiện suy giảm trước khi hệ thống mất chức năng. Chất lượng bảo trì còn phụ thuộc vào năng lực người thực hiện. Vệ sinh coil bằng áp lực quá cao có thể làm cong cánh. Bôi trơn quá nhiều có thể làm nóng ổ bi. Siết dây đai không đúng có thể làm giảm tuổi thọ trục và động cơ.

Ngoài ra, thay đổi công năng và tải sản xuất có thể làm AHU kết thúc tuổi thọ chức năng sớm hơn tuổi thọ cơ khí. Một hệ thống được thiết kế cho khu vực đóng gói có thể không phù hợp khi khu vực được chuyển sang sản xuất sản phẩm hở hoặc nâng cấp cấp sạch.

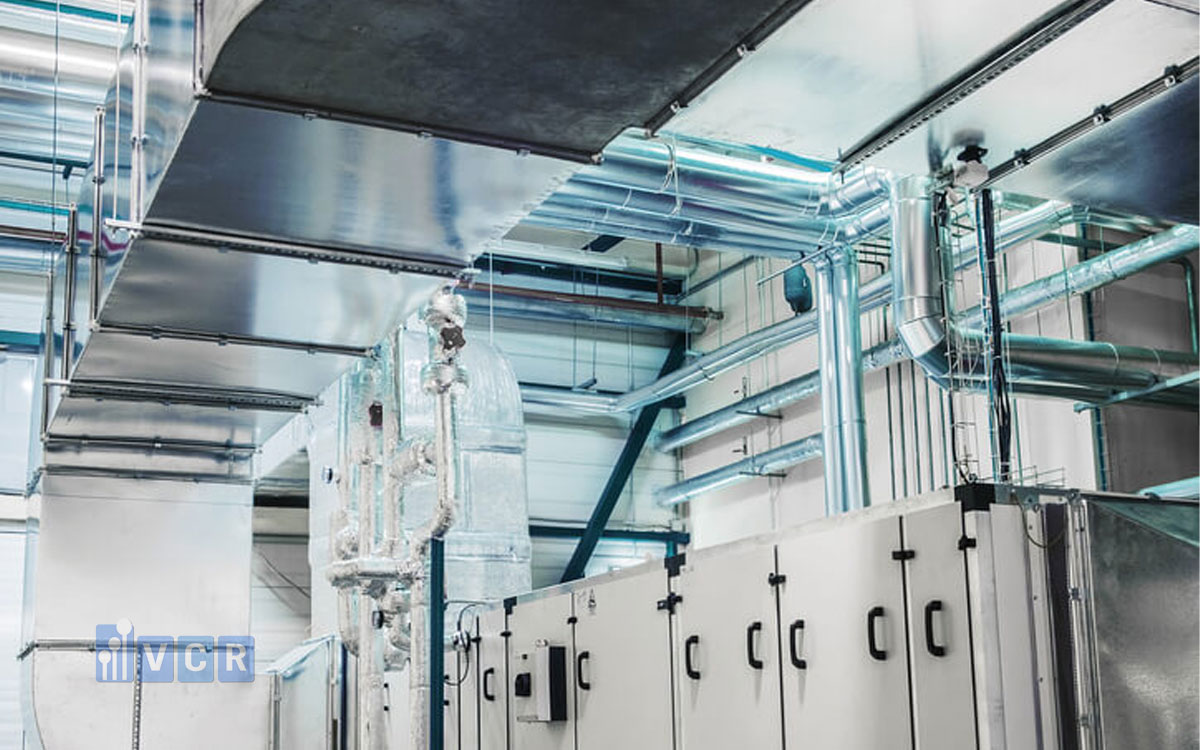

Dấu hiệu AHU đang suy giảm tuổi thọ

Dấu hiệu đầu tiên là AHU không còn duy trì được lưu lượng thiết kế. Lưu lượng giảm có thể do lọc bẩn, coil tắc, dây đai trượt, quạt xuống cấp, van sai vị trí hoặc rò khí. Nếu quạt đã tăng đến tốc độ cao nhưng lưu lượng vẫn không đạt, hệ thống có thể không còn đủ dự phòng. Tuy nhiên, không nên chỉ đánh giá tổng lưu lượng. Một số nhánh có thể thiếu gió trong khi nhánh khác thừa gió.

Nhiệt độ và độ ẩm dao động cũng là dấu hiệu quan trọng. AHU suy giảm khả năng trao đổi nhiệt có thể phản ứng chậm khi tải thay đổi. Độ ẩm tăng vào mùa nóng hoặc xuất hiện hiện tượng quá điều chỉnh cần được điều tra.

Nguyên nhân có thể nằm ở coil bẩn, lưu lượng nước không đủ, van điều khiển sai, cảm biến trôi, thuật toán điều khiển không phù hợp hoặc công suất thiết kế không còn đáp ứng.

Chênh áp qua AHU tăng bất thường thường liên quan đến lọc bẩn, coil bám bụi, van không mở đủ hoặc vật cản trong đường gió. Cần đo chênh áp riêng từng bộ phận để xác định chính xác nguyên nhân. Nếu chênh áp tăng nhưng lưu lượng vẫn ổn định, quạt có thể đang tăng tốc để bù tải. Khi quạt đạt giới hạn, lưu lượng sẽ bắt đầu giảm và khả năng duy trì điều kiện phòng sạch có thể bị ảnh hưởng.

Quạt thường xuyên hoạt động gần tần số tối đa cho thấy hệ thống không còn nhiều dự phòng. Chỉ cần lọc bẩn thêm hoặc điều kiện vận hành thay đổi, lưu lượng có thể giảm dưới giới hạn.

Rung động và tiếng ồn tăng là dấu hiệu suy giảm cơ khí. Nguyên nhân có thể là mất cân bằng cánh quạt, hỏng ổ bi, lệch trục, chân đế lỏng hoặc cộng hưởng kết cấu. Theo dõi xu hướng rung có giá trị hơn một kết quả đơn lẻ. Nếu độ rung tăng đều qua các kỳ, cần xử lý trước khi hư hỏng lan sang động cơ, trục hoặc vỏ máy.

Rò khí qua vỏ và cửa AHU có thể được nhận biết qua tiếng rít, bụi bám tại khe, gioăng biến dạng hoặc chênh áp khoang không ổn định. Rò khí làm tăng năng lượng, ảnh hưởng cân bằng và có thể tạo nguy cơ nhiễm bẩn nếu không khí ngoài đi vào sau cấp lọc cần thiết.

Ăn mòn tại khay nước, khung coil, panel hoặc mối nối phải được đánh giá cả về cơ khí và vệ sinh. Sản phẩm ăn mòn có thể bong ra thành hạt, trong khi bề mặt gồ ghề trở nên khó làm sạch. Nếu ăn mòn chỉ ở bề mặt và chưa ảnh hưởng kết cấu, có thể xử lý và phục hồi lớp bảo vệ. Nếu ăn mòn lan rộng, làm mỏng vật liệu hoặc tạo nhiều vị trí khó vệ sinh, thay mới có thể hợp lý hơn.

Nước đọng và mùi bất thường là dấu hiệu không nên chấp nhận như trạng thái bình thường. Cần xác định nguyên nhân từ khay, đường thoát, bẫy nước, cách nhiệt, vận tốc qua coil hoặc chế độ vận hành.

Tần suất sự cố và sửa chữa tăng cũng cho thấy AHU có thể đã bước vào giai đoạn cuối của vòng đời kinh tế. Không nên đánh giá từng sự cố riêng lẻ mà phải phân tích tổng số lần sửa chữa, thời gian dừng, chi phí và ảnh hưởng đến sản xuất.

Phương pháp đánh giá hiệu suất AHU theo vòng đời

Đánh giá tuổi thọ AHU phải bắt đầu từ các chức năng mà hệ thống cần duy trì. Thay vì hỏi thiết bị đã cũ đến đâu, nhà máy cần xác định AHU có còn tạo ra môi trường phù hợp với mục đích sử dụng hay không.

Lưu lượng gió thực tế phải được so sánh với thiết kế, yêu cầu người dùng, kết quả cân bằng ban đầu và dữ liệu thẩm định gần nhất. Nếu lưu lượng giảm, cần phân tích chênh áp lọc, coil, van, quạt, đường ống và trạng thái điều khiển. Nếu lưu lượng được duy trì nhờ quạt tăng tốc, cần đánh giá mức dự phòng và năng lượng tiêu thụ.

Số lần trao đổi không khí là chỉ số mô tả lượng khí cấp so với thể tích phòng. Tuy nhiên, ACH không thể đại diện đầy đủ cho hiệu quả kiểm soát nhiễm bẩn. Hai phòng có cùng ACH nhưng khác nhau về vị trí miệng cấp, miệng hồi, bố trí thiết bị và nguồn phát sinh hạt có thể có hiệu suất làm sạch rất khác nhau. Vì vậy, ACH phải được đánh giá cùng độ sạch hạt, khả năng hồi phục, hướng dòng khí và hoạt động thực tế.

Chênh áp phòng phải được đánh giá trong điều kiện cửa đóng và các trạng thái vận hành có ý nghĩa. Tần suất mở cửa, độ kín phòng và lưu lượng hút thải đều ảnh hưởng đến khả năng duy trì tầng áp suất. Một AHU có đủ lưu lượng tổng nhưng phân phối không hợp lý vẫn có thể làm một số phòng mất chênh áp.

Đánh giá nhiệt độ và độ ẩm không nên chỉ dựa trên giá trị trung bình. Cần xem xét biên dao động, tốc độ phản ứng, mức độ đồng đều theo không gian và khả năng đáp ứng khi tải thay đổi. Đối với quy trình nhạy cảm với độ ẩm, khả năng hút ẩm của AHU phải được đánh giá trong điều kiện bất lợi. Một hệ thống đạt yêu cầu vào mùa khô chưa chắc đáp ứng khi nhiệt độ và độ ẩm ngoài trời tăng cao.

Độ sạch hạt phản ánh hiệu suất tổng thể của phòng sạch, không chỉ riêng AHU. Tuy nhiên, nếu AHU suy giảm lưu lượng, lọc không kín hoặc phân phối khí không phù hợp, nồng độ hạt có thể tăng. Khi số hạt tăng, cần xem xét trạng thái hoạt động, con người, thiết bị, vật liệu, vệ sinh và luồng khí trước khi kết luận AHU là nguyên nhân. Thử hồi phục giúp xác định khả năng đưa nồng độ hạt trở lại mức yêu cầu sau khi môi trường bị tác động. Thời gian hồi phục tăng dần có thể cho thấy lưu lượng giảm, phân phối khí kém, vùng chết xuất hiện hoặc tải hạt tăng.

Quan sát dòng khí giúp xác định không khí sạch có đi từ vùng sạch hơn đến vùng kém sạch hơn, có bảo vệ khu vực quan trọng và có xuất hiện vùng xoáy hay không. Thay đổi layout, bổ sung thiết bị hoặc điều chỉnh lưu lượng có thể làm dòng khí khác với thiết kế ban đầu. Vì vậy, AHU đạt lưu lượng chưa đủ để kết luận hệ thống vẫn phù hợp.

Kiểm tra tính toàn vẹn của hệ thống lọc cuối xác nhận không có đường rò vượt giới hạn qua vật liệu lọc, khung, gioăng và vị trí tiếp giáp. Tuy nhiên, lọc cuối đạt kiểm tra không chứng minh toàn bộ AHU đạt yêu cầu. Lưu lượng, phân bố khí, độ kín ống gió, độ sạch bên trong và các thông số nhiệt ẩm vẫn phải được xem xét.

Độ kín của AHU và hệ thống ống gió cũng phải được đánh giá. Rò ở phía hút có thể đưa không khí chưa xử lý vào hệ thống. Rò ở phía đẩy làm mất khí đã được lọc và điều hòa.

Quạt và động cơ cần được theo dõi thông qua độ rung, nhiệt độ ổ bi, dòng điện, công suất, tốc độ và tiếng ồn. Các chỉ số này có thể giúp nhận biết hư hỏng trước khi quạt mất chức năng.

Hiệu suất coil có thể được đánh giá thông qua nhiệt độ không khí vào và ra, nhiệt độ nước, lưu lượng nước, độ sụt áp và khả năng duy trì nhiệt độ bề mặt cần thiết.

Đánh giá vệ sinh bên trong phải bao gồm khoang lọc, coil, khay nước, quạt, tấm tiêu âm, van và các góc khuất. Dấu hiệu bụi, màng bẩn, nước, gỉ, bong tróc hoặc côn trùng phải được ghi nhận và điều tra.

Quan trọng nhất là phân tích xu hướng. Một kết quả đạt tại thời điểm hiện tại không cho biết tốc độ suy giảm. Nhà máy cần so sánh với đường cơ sở và các kỳ trước. Lưu lượng giảm nhẹ, tốc độ quạt tăng nhẹ và năng lượng tăng nhẹ có thể chưa vượt giới hạn riêng lẻ. Nhưng khi các xu hướng này xuất hiện đồng thời, chúng có thể cho thấy AHU đang mất dần dự phòng vận hành.

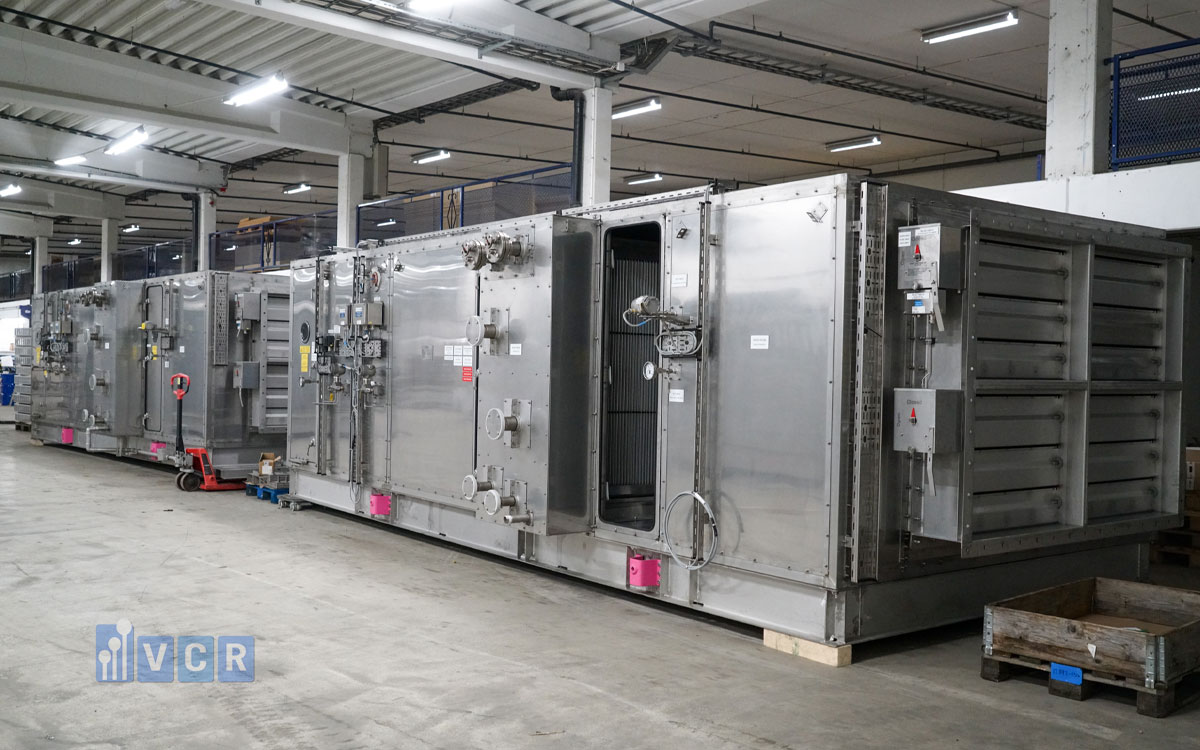

Bảo trì và quản lý dữ liệu để kéo dài tuổi thọ AHU

Ngay sau khi AHU được nghiệm thu và thẩm định, cần thiết lập đường cơ sở gồm lưu lượng, chênh áp từng cấp lọc, tốc độ quạt, công suất, độ rung, hiệu suất coil, nhiệt độ, độ ẩm và độ kín. Đường cơ sở phải gắn với trạng thái vận hành cụ thể. Nếu sau này thay đổi van, tốc độ quạt hoặc tải phòng, dữ liệu phải được diễn giải trong bối cảnh mới.

Ngoài các giá trị đo, hồ sơ đường cơ sở nên bao gồm tình trạng bề mặt, hình ảnh bên trong, cấu hình lọc, mã quạt, động cơ, biến tần và thông số cài đặt điều khiển.

Chênh áp của từng cấp lọc phải được theo dõi riêng. Nếu chỉ đo chênh áp tổng, nhà máy có thể thay nhầm lọc hoặc bỏ sót coil bị bẩn. Tốc độ tăng chênh áp cũng cần được phân tích. Một cấp lọc tăng chênh áp nhanh bất thường có thể cho thấy tải bụi môi trường thay đổi hoặc lọc phía trước không hoạt động hiệu quả.

Coil phải được vệ sinh đúng kỹ thuật. Trước khi vệ sinh cần đánh giá loại bụi, vật liệu coil, hóa chất và phương pháp thu gom nước bẩn. Không sử dụng áp lực quá cao làm cong cánh. Hóa chất phải được loại bỏ đầy đủ, tránh để tồn dư gây ăn mòn hoặc phát tán mùi vào phòng sạch. Sau vệ sinh, cần kiểm tra độ thẳng của cánh, khả năng thoát nước, chênh áp qua coil và hiệu suất trao đổi nhiệt.

Khay nước ngưng phải được làm sạch, kiểm tra độ dốc và xác nhận không còn nước sau khi hệ thống dừng trong thời gian phù hợp. Bẫy nước phải được thiết kế theo áp suất thực tế của AHU. Nếu bẫy quá ngắn hoặc không được mồi nước đúng, không khí có thể đi qua đường thoát và cản trở dòng nước.

Chương trình bảo trì quạt nên bao gồm kiểm tra độ rung, ổ bi, bôi trơn, căn chỉnh, dây đai, cánh quạt, bu lông và cao su chống rung. Sau khi thay dây đai hoặc ổ bi, cần kiểm tra lại độ rung và dòng điện. Việc sửa chữa hoàn tất về cơ khí chưa chắc đã khôi phục đúng hiệu suất khí động học.

Cửa, panel, gioăng, đầu xuyên cáp và các mối nối cần được kiểm tra độ kín định kỳ. Sau khi mở cửa bảo trì, phải bảo đảm tất cả cơ cấu khóa được đóng đúng. Cảm biến là cơ sở để điều khiển và đưa ra quyết định. Tần suất hiệu chuẩn cần được xác định theo mức độ quan trọng, độ ổn định và lịch sử sai lệch. Ngoài hiệu chuẩn, phải kiểm tra vị trí lắp đặt. Cảm biến đặt gần coil, cửa hoặc vùng phân tầng có thể không đại diện cho điều kiện cần kiểm soát.

Bảo trì dự báo sử dụng dữ liệu rung động, nhiệt độ ổ bi, công suất quạt, chênh áp và hiệu suất coil để phát hiện xu hướng. Mục tiêu không phải thay tất cả linh kiện trước khi hỏng, mà là xác định thời điểm can thiệp hợp lý. Dữ liệu bảo trì phải được liên kết với dữ liệu vận hành, sai lệch và thay đổi. Việc chỉ lưu từng loại hồ sơ riêng biệt sẽ làm mất khả năng phân tích vòng đời tổng thể.

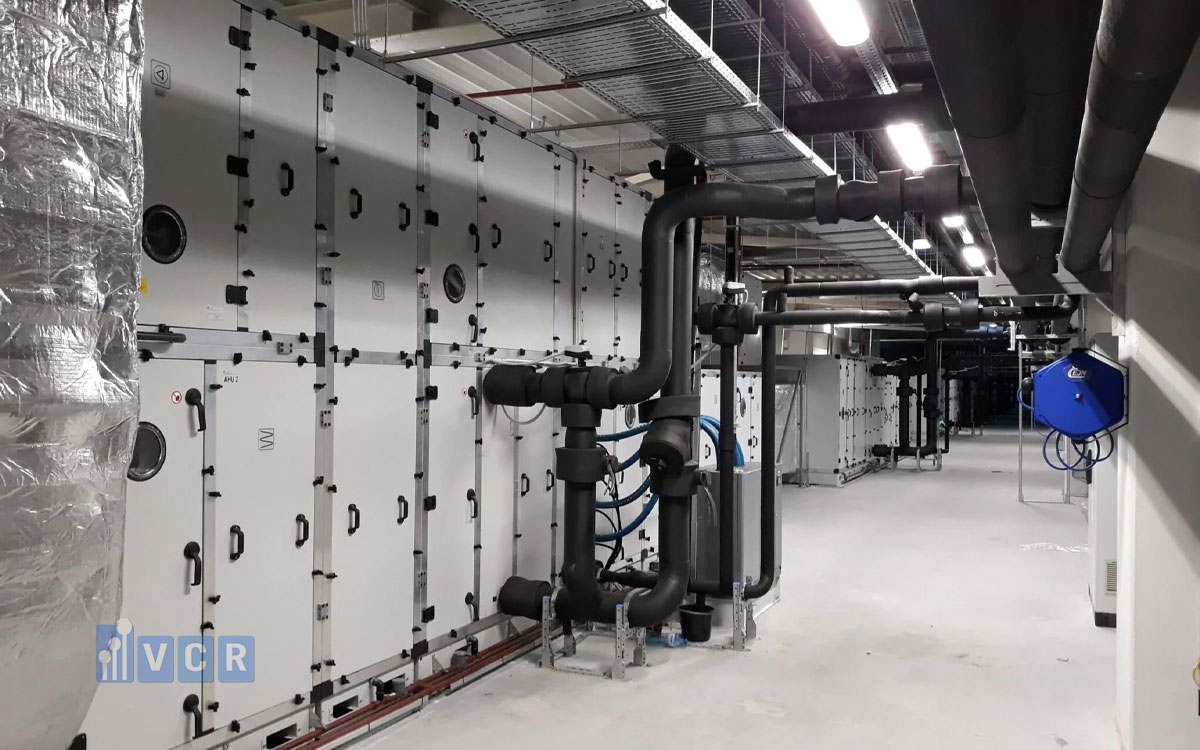

Sửa chữa, nâng cấp hay thay mới AHU?

Sửa chữa phù hợp khi hư hỏng có phạm vi giới hạn và kết cấu chính vẫn tốt. Ví dụ gồm thay ổ bi, động cơ, dây đai, cảm biến, van, gioăng hoặc xử lý một điểm rò coil. Sau sửa chữa phải xác nhận chức năng liên quan. Không nên chỉ kiểm tra thiết bị đã chạy mà bỏ qua lưu lượng, rung động, điều khiển hoặc ảnh hưởng đến trạng thái thẩm định.

Nâng cấp phù hợp khi AHU còn kết cấu tốt nhưng một số công nghệ đã lỗi thời hoặc không còn hiệu quả. Các phương án có thể gồm thay quạt hiệu suất cao, động cơ hiệu suất tốt hơn, bổ sung biến tần, thay coil, cải tạo cấp lọc, nâng cấp hệ thống điều khiển hoặc phục hồi bề mặt bên trong. Trước khi nâng cấp phải đánh giá tương thích. Quạt mới có thể tạo lưu lượng lớn hơn nhưng cũng làm thay đổi tiếng ồn, rung động, cột áp và cân bằng hệ thống.

Thay mới nên được xem xét khi AHU không còn duy trì các yêu cầu chức năng, kết cấu ăn mòn nghiêm trọng, rò khí diện rộng, khó vệ sinh hoặc không thể tiếp cận bảo trì. AHU cũng có thể cần thay khi không còn đủ công suất cho quy trình, phụ tùng quan trọng ngừng sản xuất hoặc hệ thống điều khiển không thể tích hợp với yêu cầu mới. Việc thay mới không nên chỉ dựa trên tuổi. Một thiết bị lâu năm nhưng được cải tạo tốt có thể đáng tin cậy hơn một hệ thống mới nhưng thiết kế không phù hợp.

Cần chú ý giới hạn của sửa chữa lặp lại. Chi phí của mỗi lần sửa có thể nhỏ, nhưng tổng chi phí trong nhiều năm có thể lớn. Ngoài tiền vật tư còn có dừng máy, vệ sinh, kiểm tra lại, thẩm định và nguy cơ ảnh hưởng sản phẩm.

Nếu cùng một hư hỏng tái diễn hoặc mỗi lần sửa làm xuất hiện vấn đề mới, cần đánh giá nguyên nhân hệ thống và hiệu quả kinh tế của thay mới. Quyết định phải dựa trên rủi ro đối với chất lượng sản phẩm, nguy cơ nhiễm chéo, khả năng gián đoạn sản xuất, mức độ tuân thủ và an toàn.

AHU phục vụ khu vực sản phẩm hở, vô trùng hoặc quy trình nhạy cảm cần được đánh giá nghiêm ngặt hơn khu vực kho hoặc hành lang. Trong khu vực xử lý hoạt chất, hormone, kháng sinh hoặc sản phẩm có nguy cơ cao, AHU còn phải duy trì chức năng kiểm soát phát tán và hồi lưu. Rò khí, van mất kín hoặc phân bố áp suất sai có thể gây nhiễm chéo ngay cả khi nhiệt độ và độ sạch hạt vẫn đạt.

Nếu AHU không có hệ thống dự phòng, một hư hỏng nhỏ có thể dừng toàn bộ dây chuyền. Thời gian mua phụ tùng, khả năng thay thế tại chỗ và thời gian tái thẩm định phải được đưa vào quyết định.

Sau cải tạo hoặc thay đổi AHU, phạm vi thẩm định lại phải được xác định dựa trên mức độ ảnh hưởng. Các phép thử có thể bao gồm lưu lượng, cân bằng gió, chênh áp phòng, nhiệt độ, độ ẩm, độ sạch hạt, tính toàn vẹn lọc, khả năng hồi phục và quan sát dòng khí.

Hồ sơ GMP, chi phí vòng đời, câu hỏi thường gặp và kết luận

Hồ sơ là bằng chứng cho thấy AHU được thiết kế, vận hành và duy trì trong trạng thái kiểm soát.

• Hồ sơ thiết kế cần bao gồm yêu cầu người dùng, cơ sở thiết kế, bản vẽ, thông số tính toán, lựa chọn vật liệu, cấp lọc, sơ đồ điều khiển và tiêu chí chấp nhận.
• Hồ sơ thẩm định cần thể hiện phạm vi thẩm định thiết kế, lắp đặt, vận hành, hiệu năng hoặc cách tiếp cận tương đương, cùng các kết quả và sai lệch liên quan.
• Hồ sơ vận hành cần lưu dữ liệu nhiệt độ, độ ẩm, chênh áp, lưu lượng, cảnh báo, trạng thái quạt và các thông số quan trọng khác.
• Hồ sơ bảo trì cần thể hiện công việc đã thực hiện, linh kiện thay thế, tình trạng trước và sau bảo trì, người thực hiện và kết quả kiểm tra chức năng.

Các kết quả không đạt phải được ghi nhận như sai lệch và điều tra đầy đủ. Điều tra cần xác định nguyên nhân gốc, phạm vi ảnh hưởng, thời gian sai lệch có thể tồn tại và ảnh hưởng đến sản phẩm hoặc trạng thái thẩm định. Quản lý thay đổi phải được thực hiện khi thay quạt, coil, lọc, cảm biến, chương trình điều khiển, van, lưu lượng hoặc công năng khu vực.

Báo cáo đánh giá định kỳ nên tổng hợp xu hướng hiệu suất, năng lượng, sai lệch, bảo trì, thay đổi, phụ tùng và khuyến nghị về tuổi thọ còn lại. Hiệu quả năng lượng phải được đưa vào đánh giá tuổi thọ. AHU có thể vẫn duy trì điều kiện phòng nhưng sử dụng năng lượng cao hơn nhiều so với trạng thái ban đầu.

Quạt là một trong những thành phần tiêu thụ năng lượng lớn. Cột áp tăng do lọc bẩn, coil bám bụi, van điều tiết quá mức hoặc ống gió không hợp lý làm tăng công suất quạt.

Rò khí cũng gây tổn thất. Không khí đã được làm lạnh, hút ẩm và lọc có thể thoát ra ngoài, trong khi không khí chưa xử lý bị hút vào hệ thống.

Coil xuống cấp làm giảm hiệu suất trao đổi nhiệt. Hệ thống lạnh phải vận hành lâu hơn hoặc ở điều kiện thấp hơn để đạt cùng nhiệt độ và độ ẩm.

Khi đánh giá thay mới, không nên chỉ so sánh chi phí mua AHU với chi phí sửa chữa trực tiếp. Cần tính tổng chi phí sở hữu gồm điện, nước, phụ tùng, nhân công, hiệu chuẩn, kiểm tra, dừng máy và tái thẩm định.

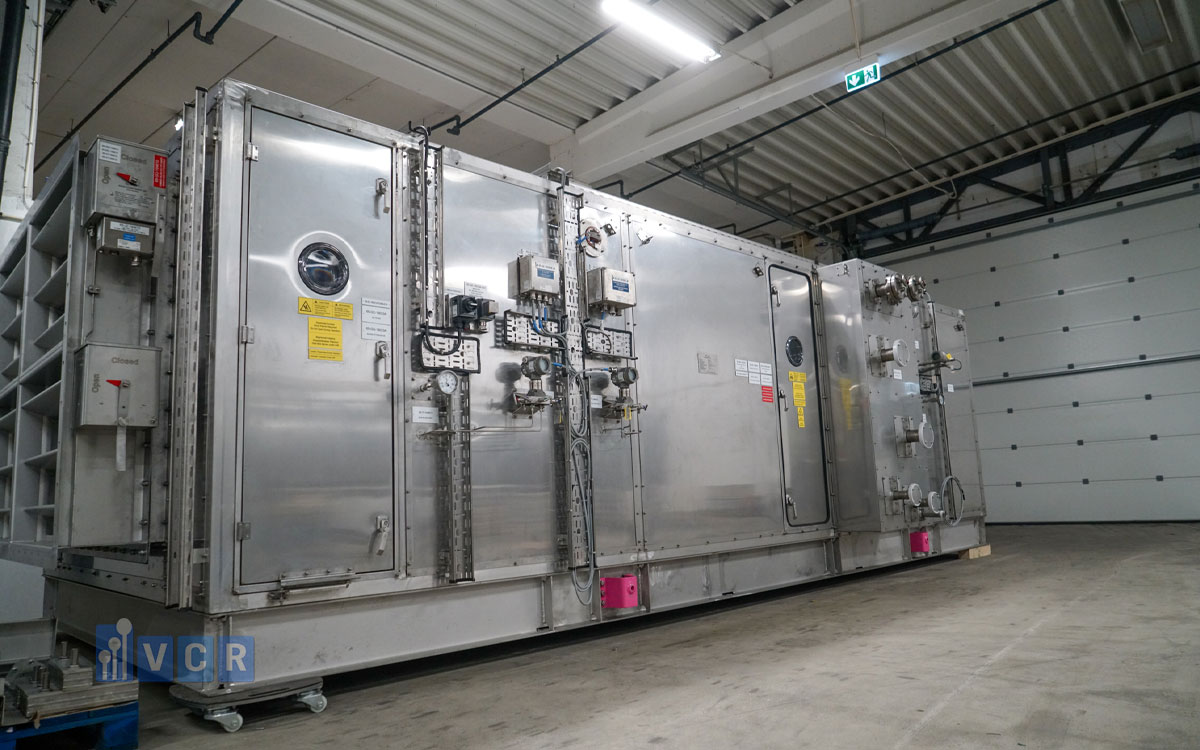

• AHU phòng sạch có tuổi thọ trung bình bao nhiêu năm?

Không có một số năm cố định áp dụng cho mọi AHU. Tuổi thọ phụ thuộc vào thiết kế, vật liệu, chế độ vận hành, môi trường, bảo trì, khả năng vệ sinh, mức độ đáp ứng thông số và chi phí vòng đời.

• ISO 14644 có quy định thời hạn phải thay AHU không?

Không. ISO 14644 tập trung vào yêu cầu thiết kế, kiểm tra và duy trì hiệu suất phòng sạch. Việc tiếp tục sử dụng AHU phải dựa trên khả năng đáp ứng yêu cầu, không phải một mốc tuổi cố định.

• GMP có bắt buộc thay AHU khi thiết bị đã cũ không?

GMP không bắt buộc thay chỉ vì số năm sử dụng. Nhà máy phải chứng minh thiết bị tiếp tục phù hợp với mục đích, duy trì trạng thái thẩm định và không tạo rủi ro không chấp nhận được đối với sản phẩm.

• AHU đã vận hành hơn 15 năm có thể tiếp tục sử dụng không?

Có thể, nếu hệ thống vẫn duy trì thông số, có tình trạng cơ khí và vệ sinh phù hợp, hồ sơ đầy đủ, phụ tùng còn kiểm soát được và kết quả đánh giá rủi ro cho phép.

• Tái thẩm định đạt có chứng minh AHU còn tốt không?

Tái thẩm định đạt chứng minh hệ thống đáp ứng các tiêu chí trong phạm vi kiểm tra tại thời điểm đó. Kết quả này không thay thế đánh giá độ tin cậy cơ khí, năng lượng, vệ sinh, phụ tùng và xu hướng sự cố.

• Dấu hiệu nào cho thấy AHU cần được thay mới?

Các dấu hiệu quan trọng gồm không duy trì thông số, ăn mòn nghiêm trọng, rò khí diện rộng, nước đọng tái diễn, không thể vệ sinh, thường xuyên hỏng, thiếu phụ tùng hoặc chi phí vòng đời quá cao.

• Có thể chỉ thay quạt và coil thay vì thay toàn bộ AHU không?

Có thể khi khung vỏ còn tốt, không bị ăn mòn nghiêm trọng, độ kín và khả năng vệ sinh còn đáp ứng. Phương án nâng cấp phải được đánh giá kỹ thuật, quản lý thay đổi và thẩm định phù hợp.

• Khi cải tạo AHU có phải thẩm định lại không?

Phạm vi thẩm định lại phụ thuộc vào mức độ thay đổi và ảnh hưởng đến chất lượng. Thay đổi lưu lượng, quạt, coil, cấp lọc hoặc điều khiển thường cần đánh giá tác động và thực hiện các phép thử liên quan.

• AHU còn chạy có đồng nghĩa vẫn còn tuổi thọ sử dụng không?

Không. Khả năng khởi động và vận hành chỉ là điều kiện tối thiểu. AHU phải còn duy trì được hiệu suất, vệ sinh, độ tin cậy, năng lượng và trạng thái kiểm soát phù hợp với mục đích sử dụng.

Kết luận

Tuổi thọ AHU phòng sạch không thể được xác định chỉ bằng số năm vận hành. ISO 14644 và GMP không đặt ra một hạn sử dụng cố định cho thiết bị, mà yêu cầu hệ thống được thiết kế, kiểm tra, vận hành, bảo trì và quản lý theo vòng đời.

Một AHU có thể tiếp tục sử dụng khi còn duy trì được lưu lượng, nhiệt độ, độ ẩm, độ sạch, chênh áp và hướng dòng khí theo yêu cầu. Thiết bị cũng phải có tình trạng cơ khí ổn định, bề mặt có thể vệ sinh, không đọng nước, không phát sinh nhiễm bẩn và còn khả năng bảo trì.
Ngược lại, AHU nên được cải tạo hoặc thay mới khi không còn đáp ứng chức năng, mất dự phòng vận hành, ăn mòn nghiêm trọng, khó vệ sinh, thường xuyên phát sinh sai lệch hoặc có tổng chi phí vòng đời không còn hợp lý.

Tái thẩm định là một nguồn bằng chứng quan trọng nhưng không phải tiêu chí duy nhất. Quyết định tuổi thọ phải kết hợp kết quả thẩm định với dữ liệu vận hành, tình trạng thiết bị, xu hướng năng lượng, lịch sử bảo trì, khả năng cung cấp phụ tùng và rủi ro đối với sản phẩm.
Tuổi thọ thực sự của AHU phòng sạch không kết thúc khi thiết bị đạt một số năm nhất định, mà kết thúc khi hệ thống không còn duy trì hiệu suất, khả năng kiểm soát nhiễm bẩn và mức rủi ro có thể chấp nhận.
