Toàn bộ những công việc cần làm để hoàn thiện một phòng sạch

Xây dựng phòng sạch không phải là một công việc dễ dàng. Có nhiều quy trình và đầu việc khác nhau thì chúng ta mới hoàn thành được một phòng sạch. Vì vậy, bài viết này hãy cùng chúng tôi tìm hiểu một cách tổng quan những công việc cần làm để hoàn thiện một phòng sạch.

Hướng dẫn & Cân nhắc

Các nhà thi công sẽ bắt đầu với các yêu cầu quy trình và mục tiêu kinh doanh của bạn. Sau đó, họ sẽ thiết kế và xây dựng phòng sạch của bạn - dựa trên ngân sách - từ nền tảng đó. Đội ngũ kỹ thuật, thiết kế, quản lý xây dựng và quản lý dự án nội bộ của nhà thi công sẽ đưa các yêu cầu về khả năng xây dựng và công cụ vào quy trình thiết kế phòng sạch.

Một số cân nhắc và chú ý trước khi thiết kế, xây dựng phòng sạch như sau:

• Tất cả các yếu tố của dự án phòng sạch thường được phát triển bởi nhà thiết kế dự án
• Bản kế hoạch nên xác định các yêu cầu liên quan đến thiết kế & xây dựng đối với các sản phẩm và quy trình được chỉ định bởi người dùng và quản lý cơ sở
• Các công việc của nhóm dự án phòng sạch: Thiết lập mục tiêu, nhu cầu của dự án, phạm vi dự án, yêu cầu kỹ thuật, phác thảo lịch trình & ngân sách, xác định từng bộ phận trách nhiệm của dự án

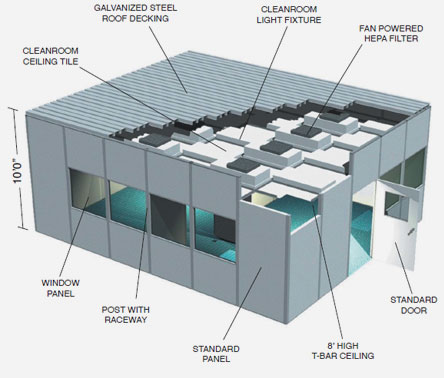

Hình cắt một phòng sạch

• Cần có các quy định về xây dựng, công nhân, môi trường, an toàn, quy phạm, hướng dẫn thực hành tốt của nhà sản xuất
• Xem xét chi phí tác động, lịch trình của quá trình thiết kế, các mốc quan trọng
• Xác định các rủi ro và lập kế hoạch giảm thiểu rủi ro

Kiểm soát ô nhiễm phòng sạch

• Tất cả các thiết bị & quy trình được sử dụng trong phòng sạch phải nằm trong danh sách yêu cầu.
• Các vấn đề bổ sung ảnh hưởng đến khả năng thiết kế và xây dựng của cả tòa nhà.
• Phân cấp độ sạch cần được quy định và cần phát triển khái niệm kiểm soát ô nhiễm.
• Phân tích quá trình di chuyển và giảm thiểu ô nhiễm.

Dịch vụ & Lựa chọn địa điểm xây dựng Phòng sạch

• Xem xét khả năng chịu tải của mặt đất
• Xem xét về nguồn nước ngầm và độc tính của đất
• Chất lượng không khí xung quanh và chất ô nhiễm trong không khí
• Sự sẵn có của các tiện ích và dịch vụ tại cơ sở so với các tiện ích và dịch vụ cần thiết để xác định xem các dịch vụ bổ sung hoặc kết nối từ xa từ các cơ sở lân cận

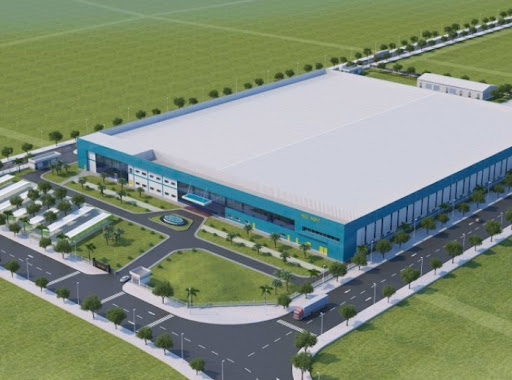

Địa điểm xây dựng phòng sạch

• Vấn đề môi trường
• Xem xét mức độ rung và tiếng ồn xung quanh công trường.
• Điện từ trường xung quanh
• Pháp lệnh và quy định của từng địa phương

Sắp xếp các luồng di chuyển trong phòng sạch

• Các hoạt động bảo trì và kiểm soát chất lượng cần được xem xét trong suốt quá trình thiết kế
• Hoạt động hiệu quả : Nỗ lực thiết kế hệ thống để xác định các yếu tố, chức năng phụ thuộc lẫn nhau & dòng chảy hiệu quả để giảm thiểu sự di chuyển của các chất gây ô nhiễm và để tối ưu hóa quy trình.
• Thiết kế luồng di chuyển ra và vào của nhân sự.
• Thiết bị và vật liệu vào phòng sạch phải được làm sạch trước và di chuyển qua Air Shower, Pass Box hoặc hướng đi riêng
• Vật liệu hoàn thiện các bề mặt tiếp xúc phải tương thích với các quy trình trong phòng sạch.

Cân nhắc thiết kế phòng sạch

• Tiêu chuẩn-ISO 14644-1
• Kích thước và nồng độ hạt theo quy định
• Khí hậu, địa chất, địa hình, quy chuẩn xây dựng, chiều cao, màu sắc
• Quy hoạch kiến ​​trúc- định hướng nội bộ -> yêu cầu kỹ sư, yêu cầu người dùng, yêu cầu chất lượng, tiêu chuẩn công ty
• Hoạt động thiết kế trước
• Phát triển hồ sơ dự án
• Khả năng mở rộng của phòng sạch
• Mức độ phù hợp

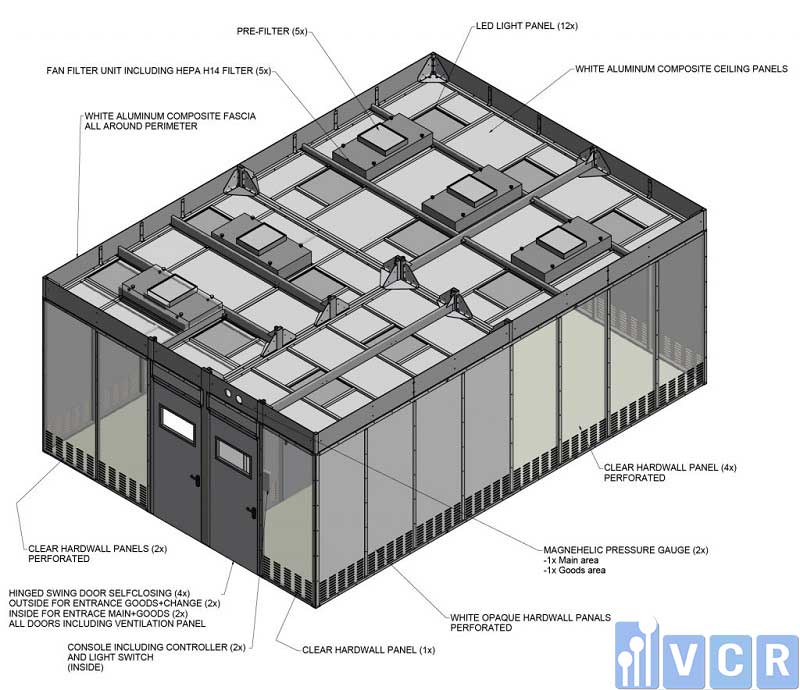

Kết cấu thiết kế phòng sạch

• Đủ không gian
• Giảm thiểu môi trường được phân loại
• Xem xét yếu tố tác động đến địa điểm / môi trường / cộng đồng
• Phương pháp và vật liệu làm sạch
• Khả năng quản lý và khả năng tiếp cận
• Phương pháp xây dựng
• Tiêu chuẩn xây dựng
• Xây dựng tiền chế
• Vật liệu xây dựng phòng sạch
• Khả năng xây dựng

Các điều kiện & cân nhắc chung về thiết kế trong phòng sạch

• Nhiệt độ
• Cân nhắc về số lượng nhân sự
• Các điều kiện liên quan đến quy trình
• Vật liệu xây dựng và đặc điểm kỹ thuật nhiệt độ
• Quy trình giám sát và kiểm soát
• Độ ẩm
• Thiết bị chế biến có thể bổ sung độ ẩm
• Khí thải
• Không khí thay thế nên được điều hòa trước khi vào phòng sạch
• Lượng không khí tươi (ngoài trời) đưa vào càng nhiều thì chi phí điều hòa càng cao
• Ô nhiễm phân tử trong không khí
• Bộ xử lý không khí (AHU) yêu cầu rất nhiều bộ lọc để loại bỏ các hạt từ không khí xung quanh
• Bộ lọc thô giúp kéo dài tuổi thọ của bộ lọc HEPA / ULPA
• Xử lý khí thải
• Hệ thống lọc thường được gắn trên trần nhà
• Nhiệt độ không khí, độ ẩm, tốc độ phân phối không khí cung cấp ảnh hưởng tới chất lượng môi trường trong nhà

Xem thêm: Tiêu chuẩn nhiệt độ độ ẩm phòng sạch

Xem thêm: Quy trình thiết kế phòng sạch

Kiểm soát khí thải ngoài trời & lượng khí nạp ngoài trời

• Giải phóng các hạt, khói hóa học hoặc vi khuẩn

Thiết kế an toàn cho phòng sạch

• Thiết kế rào cản vật lý & phân tách vùng để giảm tác động của sự phân tán đột ngột
• Hệ thống lọc không khí theo khu vực hoặc phòng
• Hệ thống lưu trữ vật liệu độc hại / dễ cháy

• Thiết kế lối ra thích hợp để giảm khoảng cách lối ra
• Cách ly các vật liệu nguy hiểm
• Yêu cầu mã hoạt động
• Bảo vệ chống lại người không được phép

Các thuật ngữ cho quá trình thẩm định phòng sạch

• Ô nhiễm phân tử trong không khí- (AMC)
• Sự hiện diện trùng hợp của 2 hoặc nhiều hạt
• Đơn vị hình thành khuẩn lạc (CFU)
• Bộ đếm hạt nhân ngưng tụ (CNC)
• Diluter: Pha loãng
• Đặc tả yêu cầu chức năng (FRS)
• Macroparticle: Hạt vĩ mô
• Master plan: Quy hoạch tổng thể
• Viện Đo lường Quốc gia (NMI)
• Thiết bị cắt kích thước hạt
• Polydisperse Aerosol
• Hạt siêu cháy
• Hạt khả thi

Phòng sạch trong Thiết bị bán dẫn & Điện tử

• Cơ sở vật chất cần phải linh hoạt, phù hợp với môi trường, có thể mở rộng, đáng tin cậy và tiết kiệm chi phí
• Wafer & chip là thuật ngữ được sử dụng để mô tả các đơn vị sản xuất cơ sở

Nhà máy sản xuất điện tử

• Wafer-đề cập đến các đĩa silicon đơn tinh thể được sử dụng để sản xuất các thiết bị mạch tích hợp
• Wafers & chips được sản xuất trong một cơ sở chế tạo hoặc "wafer fab" hoặc "fab"

Cấu hình HVAC cho phòng sạch

• Đáp ứng nhu cầu sưởi ấm & làm mát- đáp ứng các yêu cầu về độ sạch không khí trong không gian với cùng hệ thống đó
• Làm sạch không khí truyền thống - bằng cách sử dụng tốc độ dòng khí cao
• Thách thức là cấu hình hệ thống khi tốc độ luồng không khí yêu cầu do pha loãng cao hơn tải làm mát và sưởi ấm cần thiết
• Phòng sạch có cấp độ sạch cao sẽ yêu cầu tốc độ luồng không khí cao hơn
• ACH = Thay đổi không khí mỗi giờ
• Các kỹ sư cần tính toán lưu lượng gió cần thiết để đáp ứng tải sưởi ấm / làm mát
• Sau đó, tính toán lưu lượng gió để đạt được độ sạch của không khí
• Sau đó, sử dụng tỷ lệ dòng chảy để xác định các phương pháp hay nhất
• Luồng luồng không khí có thể được trộn lẫn, chuyển hướng hoặc cả hai
• Bề mặt bên trong và hệ thống phân phối không khí được trang bị có một số tác động đến độ sạch của không khí
• Bề mặt nội thất chống ăn mòn
• Truyền động trực tiếp thay vì động cơ quạt truyền động bằng dây đai
• Vòng bi kín cho động cơ
• Đèn cực tím (UV) để làm mát cuộn dây
• Lớp phủ chống vi khuẩn trên khay thoát nước cuộn dây làm mát

Thiết kế cho Dự phòng & Độ tin cậy

• Dự phòng phải được cung cấp ở cấp độ phù hợp với các yêu cầu của quy trình
• Được bổ sung ở cấp thành phần, nhiều quạt hoạt động song song hoặc ở cấp hệ thống với nhiều bộ xử lý không khí hoạt động song song

Tốc độ luồng không khí trong phòng sạch

• Chiều cao phòng sạch có thể ảnh hưởng đến tốc độ thay đổi không khí và vận tốc không khí

Các phương án hiệu quả về chi phí để giảm tỷ lệ thay đổi không khí trong phòng sạch

• Có nhiều lựa chọn hơn là sử dụng tốc độ thay đổi không khí cao
• Một số biện pháp có thể được sử dụng để giảm yêu cầu tốc độ thay đổi không khí
• Lựa chọn thiết bị, máy móc, đồ nội thất và vật liệu xây dựng phòng có mức tạo hạt thấp hơn
• Chọn tạo hạt thấp nhất có thể
• Cô lập và loại bỏ các hạt có nồng độ cao được tạo ra trong phòng sạch
• Tăng cường các quy trình làm sạch bề mặt để ngăn chặn các hạt bề mặt biến thành các hạt trong không khí
• Kiểm soát sự xâm nhập của hạt thông qua không khí cung cấp
• Thiết kế hệ thống hồi lưu và xả khí hiệu quả để thoát hạt
• Duy trì điều áp thích hợp / không giảm áp

Trên đây là những công việc để hoàn thiện một phòng sạch phục vụ cho ứng dụng của bạn. Mong rằng nó sẽ giúp ích cho bạn trong quá trình xây dựng phòng sạch của mình.
