Tiêu chuẩn phòng sạch Class 10.000 - Phòng sạch ISO 7

  • 21 Tháng 03, 2021

Tiêu chuẩn phòng sạch Class 10.000 khác gì so với phòng sạch Class 1000 mà chúng ta đã tìm hiểu ở bài viết trước. Cùng tìm hiểu với Thiết bị phòng sạch VCR nhé

Phòng sạch là gì

Phân loại phòng sạch như thế nào

MỤC LỤC

1. Phòng sạch Class 10.000 là gì

2. Tiêu chuẩn phòng sạch Class 10.000 (Phòng sạch ISO 7)

3. Yêu cầu bảo vệ phòng sạch Class 10.000

4. Ứng dụng của phòng sạch Class 10.000

Phòng sạch Class 10.000 là gì

Phòng sạch Class 10.000 là một là một căn phòng có cấu trúc tường cứng hoặc mềm sử dụng hệ thống lọc HEPA để duy trì mức độ sạch không khí tối đa là 10.000 hạt (≥0,5 µm) trên một foot khối không khí.

So với hệ thống lọc phòng sạch Class 1000, Phòng sạch Class 10.000 phải cung cấp lọc HEPA với độ phủ từ 15 – 25% diện tích trần  và số lần trao đổi khí tối thiểu cần 60 lần mỗi giờ.

Phòng sạch Class 10.000 tương đương với Phòng sạch ISO 7 theo tiêu chuẩn FED STD 209E

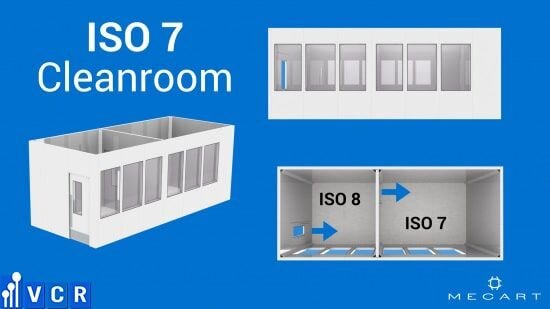

Tiêu chuẩn phòng sạch Class 10.000

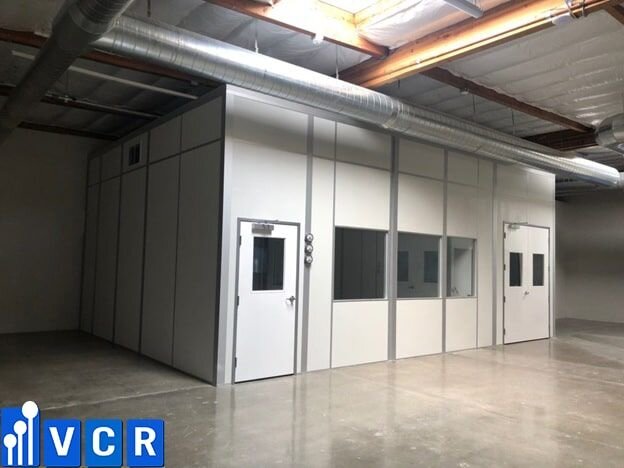

Phòng sạch Class 10.000

Tiêu chuẩn phòng sạch Class 10.000 (Phòng sạch ISO 7)

Từ bài viết “Tiêu chuẩn phòng sạch Class 1000” chúng ta đã biết rằng phân loại phòng sạch theo tiêu chuẩn ISO 14644-1 có 9 cấp từ ISO 1 – ISO 9 (ISO 1 có độ sạch cao nhất và độ sạch giảm dần theo các cấp) . Các phân loại này được chỉ định dựa trên nồng độ tối đa cho phép của các hạt trên một mét khối không khí.

Phòng sạch Class 10.000 là tiêu chuẩn được phân loại theo FED STD 209E, hiện tại chúng ta phân theo tiêu chuẩn ISO 14644-1 nên phòng sạch này còn có tên là Phòng sạch ISO7.

Tiêu chuẩn phòng sạch Class 10.000 theo ISO 14644-1

Tiêu chuẩn ISO 14644-1 đã được dùng thay thế tiêu chuẩn FED STD 209E vào năm 2001. Tiêu chuẩn này thường dùng sự biểu thị số lượng các hạt ( ≥0,1µm đến ≥5µm hoặc nhiều hơn) trên một mét khối (m³) không khí.Dưới đây là Tiêu chuẩn ISO 14644-1 về Số lượng hạt tối đa cho phép / m³ đối với Phòng sạch ISO 7

Kích thước hạt ≥0,1 µm ≥0,2 µm ≥0,3 µm ≥0,5µm ≥1µm ≥5 µm
Số lượng hạt - - 1.020.000 352.000 83.200 2.930

Tiêu chuẩn phòng sạch Class 10.000 theo FED STD 209E

Tiêu chuẩn FED STD 209E kiểm soát theo cách biểu thị số lượng hạt (≥0,5 µm hoặc lớn hơn) trên một foot khối (f³) không khí.

Kích thước hạt ≥0,1 µm ≥0,2 µm ≥0,3 µm ≥0,5µm ≥5 µm
Số lượng hạt 350.000 75.000

30.000

10.000 70

So sánh tiêu chuẩn ISO 14644-1 và FED STD 209E

Yêu cầu để bảo vệ phòng sạch Class 10.000

Phòng sạch loại 10.000 yêu cầu công nhân mặc ít quần áo bảo hộ hơn phòng sạch phân loại thấp hơn nhưng vẫn yêu cầu sử dụng trang phục phòng sạch như khẩu trang, khăn che tóc và râu, áo khoác phòng thí nghiệm hoặc các loại áo choàng khác để che quần áo thông thường. Trong một số phòng sạch theo tiêu chuẩn phòng sạch Class 10.000, cũng có thể yêu cầu áo khoác và găng tay. Quần áo phòng sạch được làm từ vải không dệt để tránh nhiễm bẩn từ các sợi nguyên liệu. Găng tay vô trùng và được làm từ latex, nitrile hoặc các vật liệu tổng hợp khác.

Tùy thuộc vào yêu cầu của từng ngành và ứng dụng của phòng sạch, các biện pháp phòng ngừa khác có thể được thực hiện để kiểm soát số lượng hạt trong môi trường phòng sạch ISO 7. Thảm dính bụi thường được đặt bên ngoài lối vào phòng sạch để loại bỏ bụi bẩn và các chất gây ô nhiễm khác từ giày. Dynamic Passbox cũng có thể được sử dụng để chuyển sản phẩm một cách an toàn đồng thời hạn chế số lượng người ra vào phòng.

Phòng sạch Class 10.000 - Phòng sạch ISO7

Phòng sạch Class 10.000 - Phòng sạch ISO7

Các yêu cầu về phòng sạch rất khác nhau dựa trên yêu cầu của từng ngành công nghiệp khác nhau và loại quy trình đang được thực hiện. Luôn tham khảo ý kiến ​​của chuyên gia phòng sạch để được hỗ trợ trong việc lựa chọn thiết kế và phân loại phù hợp nhất cho phòng sạch của bạn.

Các yêu cầu chung về thiết bị bảo vệ phòng sạch ISO 7 bao gồm:

  • Pass Box - Hộp chuyển hàng phòng sạch
  • FFU – Fan Filter Unit
  • Sàn vinyl hoặc nền sơn epoxy tự cân bằng
  • Phòng Gowning / Ante và Air Shower
  • Air Lock
  • Hệ thống xử lý không khí và kiểm soát độ ẩm (AHU)
  • Thảm dính bụi
  • Đèn phòng sạch
  • Yêu cầu về bộ quần áo phòng sạch, yếm và mũ trùm đầu
  • Nội thất bằng thép không gỉ và bồn rửa tay .v.v….

Ứng dụng phòng sạch Class 10.000

Phòng sạch ISO 7 cung cấp mức độ sạch không khí tối đa là 10.000 hạt ( ≥0,5µm) trên mỗi foot khối và tối thiểu 60 lần trao đổi không khí mỗi giờ. Các ngành công nghiệp sử dụng phòng sạch ISO 7 bao gồm:

  • Phòng sạch sản xuất Thiết bị y tế
  • Phòng sạch sản xuất Điện tử
  • Phòng sạch sản xuất Dược phẩm
  • Các phòng Thí nghiệm
  • Phòng sạch phát triển sản phẩm hàng không vũ trụ
