Chúng ta đều biết chênh lệch áp suất là một thông số cực kỳ quan trọng trong phòng sạch. Và để kiểm soát cũng như đo chênh áp thì chúng ta cần phải sử dụng đồng hồ đo chênh áp. Bài viết này chúng ta sẽ cùng tìm hiểu về loại đồng hồ chênh áp được xem là hàng đầu hiện nay - Đồng hồ chênh áp Dwyer - Magnehelic.

Đồng hồ chênh áp là gì

Trước tiên chúng ta phải hiểu đồng hồ chênh áp là gì đã.

Đồng hồ chênh áp Dwyer - Magnehelic - Cấu tạo, Thông số

Lịch sử của đồng hồ chênh áp Dwyer – Magnehelic

Tên của Đồng hồ chênh áp Magnehelic được bắt nguồn từ các thuật ngữ Magnet và Helix. Magnehelic là một giải pháp đơn giản nhưng hoàn thiện, giải quyết được vấn đề mà khách hàng muốn đo chênh lệch áp suất thấp gặp phải.

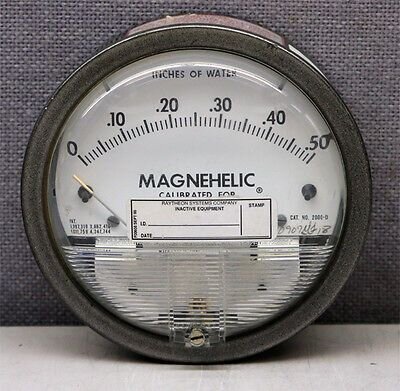

Đồng hồ chênh áp magnehelic

Đồng hồ hoạt động dựa trên nguyên tắc sự chênh lệch áp suất không khí được đo như một hàm của trọng lực và mật độ chất lỏng. Tuy nhiên, điều thách thức là chất lỏng trong áp kế sẽ bay hơi theo thời gian. Có nghĩa là chúng ta sẽ cần thường xuyên bổ sung thêm chất lỏng và hiệu chuẩn lại thiết bị.

Và đến năm 1953, J. Dwyer đã phát minh ra đồng hồ đo chênh áp Magnehelic, một giải pháp dựa trên màng ngăn mà áp suất chênh lệch được áp dụng cho một trong hai mặt của màng ngăn silicon. Sự dịch chuyển của màng ngăn làm di chuyển nam châm, từ đó tạo ra chuyển động xoắn. Đường xoắn sẽ di chuyển con trỏ chỉ thị trên thang đo. Không có liên kết cơ học giữa nam châm và vòng xoắn; sự thay đổi nhỏ của áp suất được đo, dịch và hiển thị theo cách đơn giản nhất, chính xác nhất có thể.

Xem thêm: Lý do phải sử dụng đồng hồ chênh áp

Thông số kỹ thuật của đồng hồ đo chênh áp Magnehelic

  • Dải đo: -60 – 60Pa; 0 – 60Pa; 0 – 250Pa; 0 – 500Pa; 0 – 750Pa; …
  • Đường kính mặt đồng hồ: 120mm
  • Độ chính xác: 2%
  • Nhiệt độ làm việc: lên đến 60 độ C
  • Kết nối: 1/8” F NPT
  • Hãng: Dwyer – USA
  • Model: Series 2000.

Cấu tạo của Đồng hồ chênh áp Magnehelic

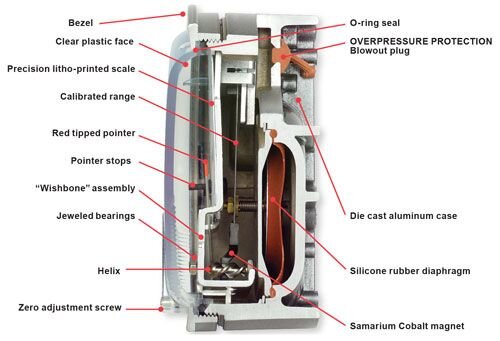

Cấu tạo đồng hồ chênh áp Magnehelic

Chi tiết cấu tạo của đồng hồ chênh áp Magnehelic:

  • Bezel
  • Clear plastic face: Mặt nhựa trong
  • Precision litho – printed scale: Mặt nhựa trong
  • Calibrated range: Phạm vi hiệu chỉnh
  • Red tipped pointer: Con trỏ màu đỏ
  • Pointer stops: Con trỏ dừng
  • “Wishbone” assembly: Lắp ráp "xương ước"
  • Jeweled bearings: Vòng bi nạm ngọc
  • Helix: Vòng xoắn
  • Zero Adjustment screw: Vít điều chỉnh Zero
  • O-ring seal: Vòng đệm chữ O
  • Overpressure Protection Blowout plug: Phích cắm Blowout bảo vệ quá áp
  • Die cast aluminum case: Vỏ nhôm đúc
  • Silicone rubber diaphragm: Diaphragm cao su silicone
  • Samarium Cobalt magnet: Nam châm Samari Coban

Chi tiết đóng gói đồng hồ chênh áp Magnehelic – Dwyer

  • Đồng hồ chênh áp
  • Đầu nối ren NPT 1/8
  • Khối NPT 1/8
  • Đinh nhỏ
  • Chân cao su
  • Đinh dài

Nguyên lý hoạt động của Đồng hồ chênh áp Magnehelic

Đồng hồ chênh áp Magnehelic thiết kế có một màng ngăn rất nhạy để phản ứng với những thay đổi của áp suất. Khi có áp lực tác động lên màng ngăn, nam châm sẽ phản ứng tương ứng và di chuyển đến áp suất thích hợp.

Để màng ngăn này hoạt động chính xác, chúng ta phải đặt đồng hồ một cách chuẩn xác. Nó phải được đặt làm sao để kim chỉ ngang bằng và ở vị trí thẳng đứng khi đo áp suất. Nếu nam châm ở bất kỳ vị trí nào khác với mức và thẳng đứng, màng ngăn có thể bị chùng xuống và gây ra các kết quả đọc không chính xác.

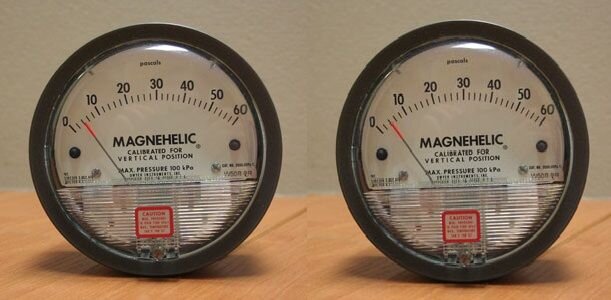

Đồng hồ chênh áp Dwyer

Cách lắp đặt đồng hồ đo chênh áp Dwyer – Magnehelic

Thông thường, lắp đặt đồng hồ đo chênh áp cần 5 bước sau và chúng ta có thể áp dụng tương tự để lắp đặt cho đồng hồ Magnehelic

Bước 1. Gắn 2 khối NPT 1/8 vào mặt lưng của đồng hồ chênh áp Magnehelic, vặn chặt lại bằng tua-vít

Bước 2. Gắn 2 đầu nối ren NPT 1/8 vào 2 mặt bên của đồng hồ, vặn chặt lại bằng cờ-lê

Bước 3. Mỗi đồng hồ chênh áp được trang bị đi kèm 3 đinh nhỏ, kèm theo 3 chân đế cao su. Gắn mỗi đinh nhỏ vào 1 chân đế cao su. Sau đó gắn tiếp vào 3 vị trí đồng hồ, tiếp tục vặn chặt lại bằng tua-vít (Lưu ý lắp đúng vị trí)

Bước 4. Bắn đinh to vào 3 chân đế cao su, sao cho hướng mặt đồng hồ ra phía ngoài (đối diện với mình).

Bước 5. Gắn 2 ống đo vào 2 đầu nối ren

Lưu ý: Thường chúng ta chỉ cần gắn 1 ống đo, ống này sẽ được luồn xuyên qua tường panel qua 1 lỗ khoan để đo áp suất trong phòng. Trong khi đó, đầu nối ren còn lại được để hở để đo áp suất tại khu vực lắp đồng hồ. Từ đó tính ra được mức chênh áp giữa 2 khu vực
