Nếu nhìn lên trần của 1 Clean Booth chúng ta sẽ thấy 1 thiết bị cực kỳ quen thuộc trong phòng sạch, đó chính là FFU. Và nội dung bài viết hôm nay, như tiêu đề đó là tìm hiểu về FFU lắp đặt trong Clean Booth. Chúng ta sẽ biết được các yêu cầu của FFU khi sử dụng trong Clean Booth, số lượng như thế nào và ưu điểm của nó khi sử dụng trong Clean Booth.

Nguyên lí hoạt động của FFU

Nguyên tắc lắp đặt FFU

FFU trong phòng sạch dược phẩm

Yêu cầu của FFU khi sử dụng cho Clean Booth

FFU dùng cho Clean Booth cũng giống như FFU dùng cho phòng sạch, vì thật ra bản chất Clean Booth là một phòng sạch di động. Tuy nhiên có một số điểm chúng ta nên lưu ý khi dùng FFU cho phòng sạch di động như sau:

Chất liệu sử dụng: Thép không gỉ, thép sơn tĩnh điện giúp chống tĩnh điện và tăng tính thẩm mỹ.

Sử dụng quạt có tốc độ cao, độ ồn thấp, không cần bảo trì, độ rung thấp, điều chỉnh tốc độ vô cấp, chất lượng cao và có thể làm việc đến 100.000 giờ.

Xem thêm các sản phẩm FFU của VCR

Chỉ tiêu xác định FFU cho Clean Booth

Tùy vào cấp độ sạch của phòng sạch di động mà chúng ta xác định số lượng FFU cho phòng sạch. Một số cấp độ của Clean Booth thường thấy là cấp độ sạch ISO Class 100, Class 1.000, Class 10.000, Class 100.000, Class 300.000.

Với mỗi cấp độ sẽ yêu cầu số lần trao đổi không khí và lượng khí tươi khác nhau do đó sẽ cần lượng FFU khác nhau. Chúng ta sẽ biết rõ hơn ở trong phần tiếp theo, xác định số lượng FFU cho Clean Booth.

Xác định số lượng FFU cho Clean Booth

Đối với Clean Booth Class 100

Clean Booth Class 100 cũng giống như Phòng sạch Class 100, là phòng sạch theo dòng một chiều, vì thế số lượng FFU phải bao phủ cả trần phòng sạch di động. Mức độ bao phủ được đề cập ở đây thực tế không phải là tỷ lệ 100% FFU

Về mặt lý thuyết cũng chúng ta không thể đạt được tỉ lệ 100%, dù sao chúng ta cũng phải trừ diện tích khung. Thông thường, tỷ lệ FFU của Clean Booth Class 100 cần phải hơn 80% (trên thực tế, nó được coi là hơn 70% trong thông số kỹ thuật), nhưng chúng ta cũng biết rằng mức độ kín khí của phòng sạch di động kém hơn nhiều so với phòng sạch. Do vậy, để đảm bảo độ sạch, tỷ lệ bao phủ FFU là vào khoảng 80%.

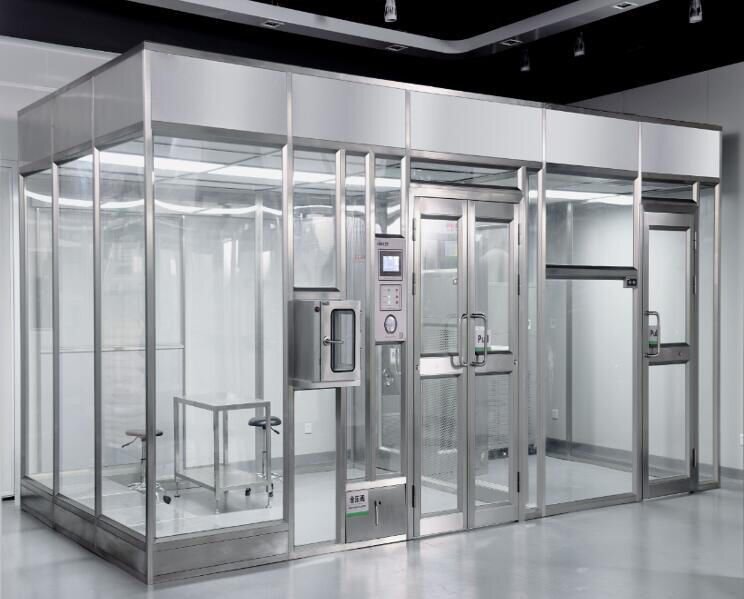

Hình ảnh: Clean Booth

Đối với Clean Booth Class 1.000, Class 10.000, Class 100.000, Class 300.000

Đối với Clean Booth thông thường, chúng ta lấy loại 10.000 làm ví dụ. Để xác định số lượng FFU trên một đơn vị thể tích, chúng ta cần biết lượng không khí cần thiết cho một phòng sạch trên một đơn vị thể tích.

Chúng ta có công thức: Lưu lượng khí cấp = Thể tích * Số lần thay đổi không khí.

Do đó để biết được lưu lượng khí cấp chúng ta cần phải biết được số lần thay đổi của không khí.

Xác định số lần trao đổi không khí (Air Change Per Hour - ACH) trong Clean Booth

  • Class 1.000: 70 – 100 lần
  • Class 10.000: 30 – 50 lần
  • Class 100.000: 20 – 30 lần
  • Class 300.000: 15 – 20 lần

Xác định số lượng FFU trong Clean Booth:

Số lần thay đổi không khí trong phòng sạch Class 10.000 cần nhiều hơn 25 lần, xét thấy độ kín gió của Clean Booth kém hơn phòng sạch chúng ta nên lấy 1 biên độ lệch nhất định, thường được lấy khoảng 40 lần.

Chúng ta lấy Clean Booth có kích thước: 13000 * 15000 * 3000 cấp 10.000 làm ví dụ.

Thể tích của Clean Booth sẽ là: 13 * 15* 3 = 585 m3

Chúng ta sẽ tính được lượng khí tươi = 585 * 40 = 23.400 m3/h

Sau đó chúng ta chia cho lưu lượng khí của FFU (ở đây chúng ta tính cho FFU VCR 1175x575 của VCR có lưu lượng khí 1080m3/h)

Số FFU VCR 1175 = 23.400 : 1080 = 21,7 cái

Như thế chúng ta cần 22 cái FFU VCR 1175 để sử dụng cho 1 Clean Booth kích thước 13 * 15* 3 m với cấp độ Class 10.000.

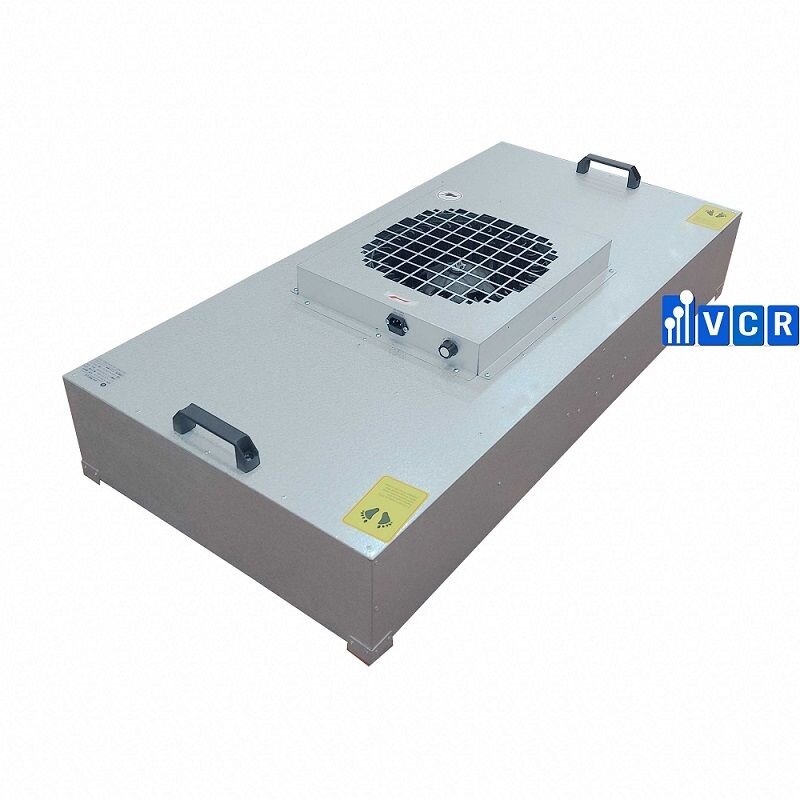

FFU VCR 1175

Ưu điểm của FFU khi sử dụng cho Clean Booth

1. Tiết kiệm không gian

Việc sử dụng FFU có thể tiết kiệm không gian một cách hiệu quả và giải quyết vấn đề không gian bảo trì chật hẹp ở trên cùng của trần phòng sạch di động.

2. Khả năng linh hoạt của FFU

Phòng sạch di động yêu cầu sự lưu động và linh hoạt và FFU là thiết bị lọc có thể đáp ứng được yêu cầu đó. Sử dụng các đặc điểm cấu trúc độc lập của FFU, nó có thể được điều chỉnh bất cứ lúc nào để bù đắp cho việc thiếu tính cơ động của phòng sạch.

3. Giảm chi phí vận hành

Hệ thống FFU tiết kiệm năng lượng đáng kể, do đó giải quyết được những thiếu sót của việc cấp không khí tập trung do phòng điều hòa lớn và chi phí vận hành của thiết bị điều hòa không khí tăng lên.

FFU VCR 1175 Sơn Tĩnh Điện
