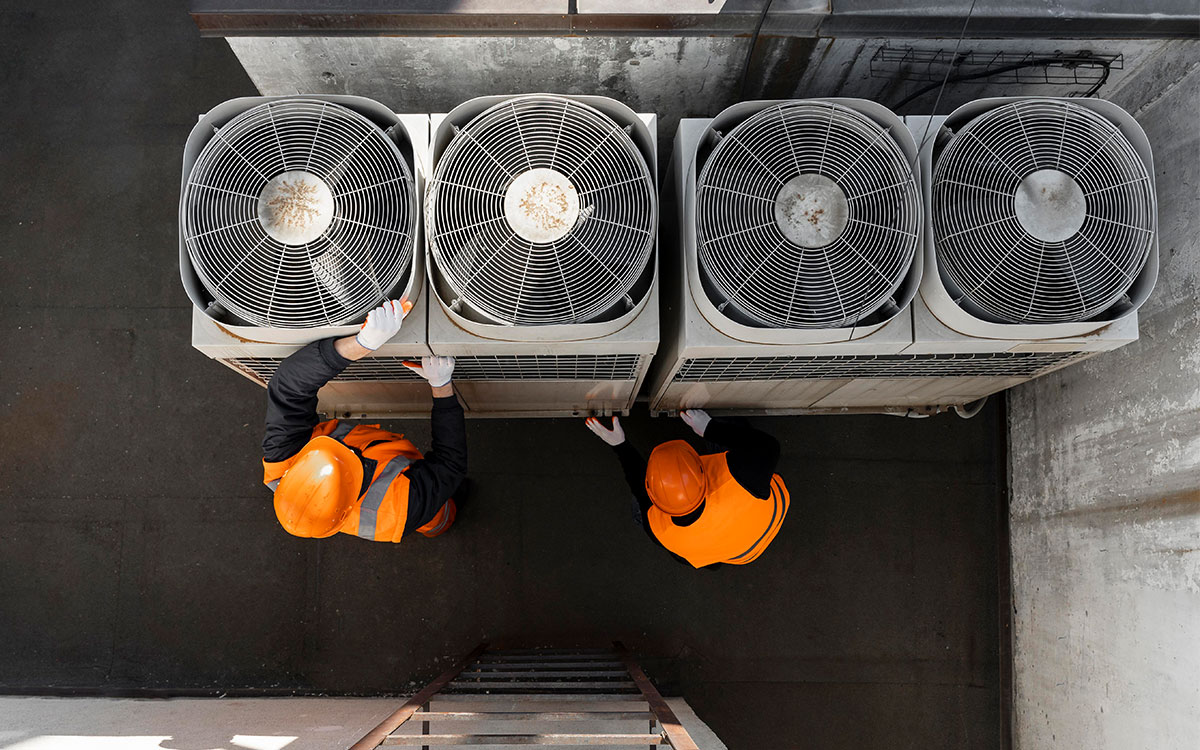

Triết lý thiết kế HVAC phòng sạch khác gì HVAC dân dụng?

Nếu nhìn bên ngoài, cả hai đều có quạt, ống gió, bộ lọc, dàn lạnh, dàn nóng, miệng gió và hệ thống điều khiển. Cả hai đều xử lý không khí, điều chỉnh nhiệt độ, độ ẩm và tạo ra môi trường dễ sử dụng hơn cho con người. Chính sự giống nhau ở hình thức này khiến không ít dự án mắc sai lầm ngay từ giai đoạn thiết kế ban đầu.

Bài viết này của VCR phân tích câu hỏi HVAC phòng sạch khác gì HVAC dân dụng từ góc nhìn chuyên môn, giúp chủ đầu tư, kỹ sư M&E, nhà máy và đơn vị thi công có nền tảng tư duy đúng trước khi thiết kế, báo giá, lựa chọn thiết bị hoặc đánh giá một phương án HVAC cho phòng sạch.

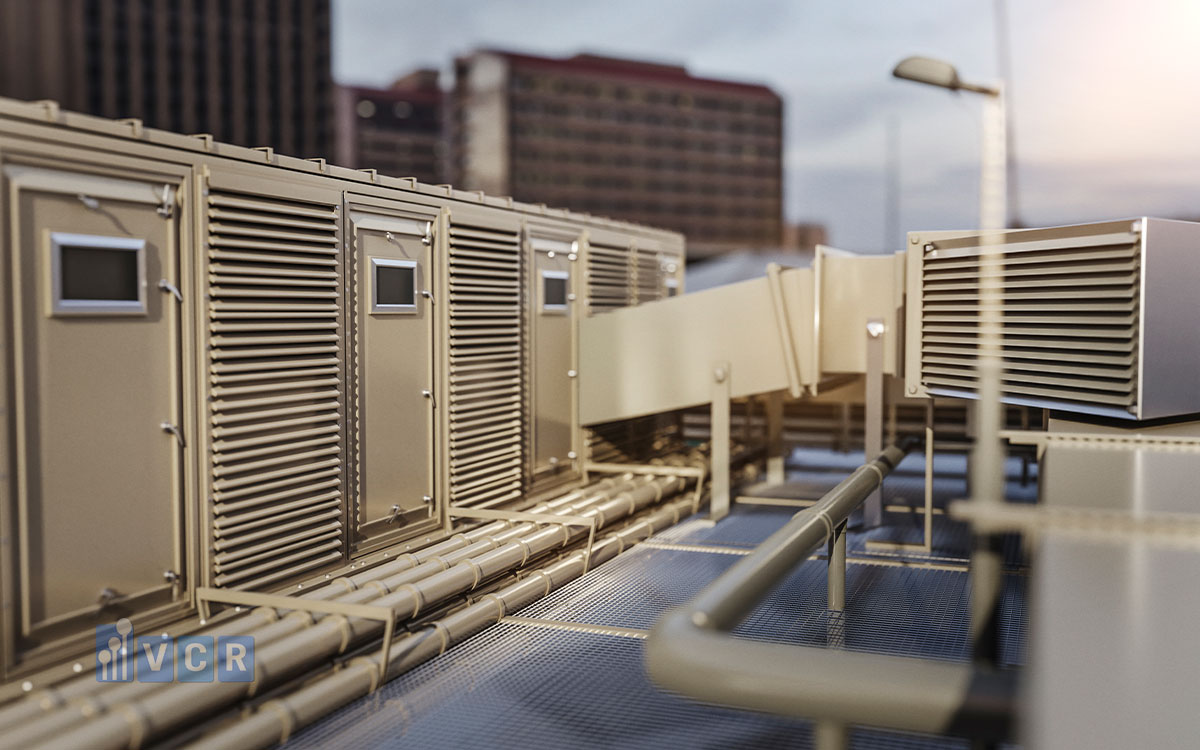

HVAC là gì và vai trò của HVAC trong phòng sạch

HVAC là viết tắt của Heating, Ventilation and Air Conditioning, nghĩa là sưởi, thông gió và điều hòa không khí. Trong các công trình dân dụng như nhà ở, văn phòng, trung tâm thương mại, khách sạn hoặc trường học, HVAC thường được hiểu là hệ thống tạo ra môi trường tiện nghi cho người sử dụng. Hệ thống này giúp làm mát, sưởi ấm khi cần, cấp gió tươi, hút khí thải, điều chỉnh độ ẩm ở mức phù hợp và duy trì chất lượng không khí trong nhà ở mức chấp nhận được.

Trong phòng sạch, HVAC vẫn giữ các chức năng cơ bản đó, nhưng vai trò của nó được mở rộng và nâng cấp rất nhiều. HVAC phòng sạch không chỉ xử lý không khí để con người cảm thấy dễ chịu. Nó phải kiểm soát số lượng hạt bụi trong không khí, hướng dòng khí, áp suất giữa các khu vực, nhiệt độ, độ ẩm, khả năng pha loãng chất ô nhiễm, khả năng loại bỏ hạt phát sinh trong quá trình sản xuất và tính ổn định của môi trường sạch trong suốt thời gian vận hành.

Phòng sạch là không gian được kiểm soát về mức độ ô nhiễm hạt trong không khí. Tùy theo ngành, phòng sạch có thể cần kiểm soát thêm vi sinh, hơi hóa chất, tĩnh điện, độ ẩm, nhiệt độ hoặc nhiễm chéo. Vì vậy, HVAC trở thành một hệ thống kỹ thuật trung tâm. Nếu hệ thống HVAC không đúng, phòng sạch khó có thể đạt đúng chức năng, dù tường, trần, sàn, cửa hay thiết bị phụ trợ có được đầu tư tốt đến đâu.

Một điểm cần hiểu rõ là HVAC phòng sạch không hoạt động tách rời. Nó liên quan chặt chẽ đến kiến trúc phòng sạch, vật liệu panel, hệ thống cửa, Airlock, Pass Box, Air Shower, đường đi của người, đường đi của vật tư, vị trí thiết bị sản xuất và quy trình vệ sinh. Ví dụ, một phòng có bộ lọc HEPA hiệu suất cao nhưng bố trí cửa không hợp lý, áp suất không ổn định hoặc luồng di chuyển vật tư cắt ngang khu vực sạch thì vẫn có nguy cơ không đạt yêu cầu kiểm soát nhiễm.

Trong hệ thống HVAC phòng sạch, các thiết bị như AHU, FFU, HEPA box, miệng gió, van gió, damper, cảm biến chênh áp, đồng hồ áp suất, bộ điều khiển nhiệt ẩm và hệ thống ống gió đều phải được lựa chọn dựa trên mục tiêu kỹ thuật cụ thể.

Với phòng sạch dược phẩm, thực phẩm, mỹ phẩm, điện tử, thiết bị y tế hoặc phòng thí nghiệm, HVAC còn gắn với yêu cầu nghiệm thu, thẩm định và kiểm tra định kỳ. Hệ thống không chỉ cần chạy được, mà phải chứng minh được rằng nó duy trì điều kiện môi trường phù hợp. Nói cách khác, HVAC dân dụng thường được đánh giá bằng cảm nhận và thông số tiện nghi, còn HVAC phòng sạch được đánh giá bằng khả năng kiểm soát, đo lường và duy trì tiêu chuẩn.

Xem thêm: Nguyên lý hoạt động của hệ thống HVAC

Mục tiêu thiết kế: HVAC dân dụng hướng đến tiện nghi, HVAC phòng sạch hướng đến kiểm soát

Sự khác biệt lớn nhất giữa HVAC dân dụng và HVAC phòng sạch bắt đầu từ mục tiêu thiết kế. Với HVAC dân dụng, câu hỏi thường gặp là không gian có đủ mát không, có đủ gió tươi không, có tiết kiệm điện không, độ ồn có chấp nhận được không và người sử dụng có cảm thấy dễ chịu không. Đây là những mục tiêu hợp lý đối với văn phòng, nhà ở, siêu thị, khách sạn hoặc các không gian công cộng.

Nhưng khi bước vào phòng sạch, câu hỏi thay đổi hoàn toàn. Hệ thống có duy trì được cấp sạch không? Hạt bụi phát sinh trong quá trình sản xuất có được pha loãng và loại bỏ hiệu quả không? Áp suất giữa các phòng có đúng chiều không? Luồng khí có đi từ khu vực sạch sang khu vực ít sạch hơn không? Nhiệt độ và độ ẩm có ổn định trong giới hạn cho phép không? Bộ lọc cuối có phù hợp với tiêu chuẩn yêu cầu không? Hệ thống có thuận tiện cho kiểm tra, thay lọc và cân chỉnh định kỳ không?

HVAC dân dụng lấy con người làm trung tâm. HVAC phòng sạch lấy sản phẩm, quy trình và kiểm soát nhiễm làm trung tâm. Điều này không có nghĩa là con người không quan trọng trong phòng sạch, mà có nghĩa là sự thoải mái của con người phải được đặt trong giới hạn của yêu cầu kỹ thuật. Có những phòng sạch cần nhiệt độ, độ ẩm hoặc lưu lượng gió không thật sự dễ chịu như văn phòng, nhưng vẫn phải duy trì vì sản phẩm hoặc quy trình yêu cầu như vậy.

Trong ngành dược phẩm, HVAC phòng sạch liên quan trực tiếp đến nguy cơ nhiễm chéo, vi sinh và chất lượng lô sản xuất. Trong ngành điện tử, hạt bụi nhỏ hoặc độ ẩm không phù hợp có thể ảnh hưởng đến linh kiện, bo mạch, bán dẫn hoặc sản phẩm chính xác. Trong ngành thiết bị y tế, môi trường sản xuất không đạt yêu cầu có thể làm tăng rủi ro nhiễm bẩn sản phẩm. Trong ngành thực phẩm và mỹ phẩm, HVAC góp phần kiểm soát bụi, vi sinh, mùi, nhiệt ẩm và điều kiện vệ sinh sản xuất.

Nếu áp dụng tư duy dân dụng, người thiết kế có thể tập trung quá nhiều vào công suất lạnh mà bỏ qua số lần trao đổi khí, cấp lọc, hướng dòng khí và chênh áp. Đây là một lỗi phổ biến. Một phòng có nhiệt độ đạt yêu cầu chưa chắc là phòng sạch đạt yêu cầu. Một hệ thống điều hòa làm mát tốt chưa chắc có thể kiểm soát hạt bụi. Một không gian cảm thấy dễ chịu chưa chắc đáp ứng tiêu chuẩn GMP hoặc ISO 14644.

Triết lý thiết kế HVAC phòng sạch vì vậy cần bắt đầu từ câu hỏi: môi trường này cần kiểm soát điều gì để bảo vệ sản phẩm và quy trình? Khi câu hỏi này được trả lời rõ, việc lựa chọn AHU, FFU, HEPA box, đường ống gió, miệng gió, cửa phòng sạch, Air Shower hay Pass Box mới có cơ sở. Thiết bị phòng sạch VCR, với vai trò cung cấp thiết bị cho các nhà thầu thi công phòng sạch, cũng cần thông tin về cấp sạch, tiêu chuẩn, lưu lượng, kích thước, vị trí lắp đặt và yêu cầu vận hành để tư vấn thiết bị phù hợp hơn.

Nói cách khác, HVAC dân dụng có thể bắt đầu từ diện tích và tải nhiệt. HVAC phòng sạch phải bắt đầu từ cấp sạch, quy trình và kiểm soát rủi ro. Đây chính là sự khác nhau căn bản về triết lý.

Khác biệt về tiêu chuẩn thiết kế và yêu cầu tuân thủ

HVAC dân dụng và HVAC phòng sạch đều có tiêu chuẩn kỹ thuật riêng, nhưng mức độ ràng buộc và mục đích tuân thủ rất khác nhau. Trong công trình dân dụng, tiêu chuẩn thường liên quan đến thông gió, chất lượng không khí trong nhà, an toàn điện, phòng cháy chữa cháy, độ ồn, tiện nghi nhiệt và hiệu quả năng lượng. Các tiêu chuẩn này giúp công trình vận hành an toàn, tiết kiệm và phù hợp với nhu cầu sử dụng thông thường.

Với phòng sạch, tiêu chuẩn không chỉ là hướng dẫn thiết kế. Tiêu chuẩn là cơ sở để phân loại môi trường sản xuất, nghiệm thu hệ thống, đánh giá chất lượng và duy trì điều kiện vận hành. Một trong những tiêu chuẩn thường được nhắc đến là ISO 14644. Tiêu chuẩn này phân loại độ sạch không khí dựa trên nồng độ hạt có kích thước nhất định trong một mét khối không khí. Điều này khiến HVAC phòng sạch phải được thiết kế để kiểm soát hạt một cách có hệ thống.

Trong ngành dược phẩm, GMP là thuật ngữ rất quan trọng. GMP không chỉ quan tâm đến thiết bị, mà quan tâm đến toàn bộ hệ thống đảm bảo chất lượng, bao gồm thiết kế nhà xưởng, quy trình, con người, vệ sinh, kiểm soát nhiễm và điều kiện môi trường. HVAC trong nhà máy dược vì vậy không thể thiết kế như một hệ thống điều hòa thông thường. Nó phải phục vụ chiến lược kiểm soát nhiễm, phân khu sạch, áp suất, nhiệt ẩm, lọc khí và khả năng thẩm định.

Cấp sạch càng cao, yêu cầu HVAC càng nghiêm ngặt. Một phòng sạch cấp thấp có thể chỉ cần kiểm soát hạt ở mức vừa phải, trong khi khu vực cấp sạch cao có thể cần lưu lượng gió lớn hơn, bộ lọc HEPA hoặc ULPA, hướng dòng khí được kiểm soát chặt chẽ, chênh áp ổn định và quy trình ra vào nghiêm ngặt.

Sự khác biệt về tiêu chuẩn cũng ảnh hưởng trực tiếp đến tài liệu thiết kế và nghiệm thu. HVAC dân dụng thường được bàn giao dựa trên bản vẽ, thông số thiết bị, thử kín, chạy thử và cảm nhận vận hành. HVAC phòng sạch cần nhiều tài liệu hơn, như URS, bản vẽ phân khu sạch, sơ đồ chênh áp, tính toán lưu lượng, lựa chọn cấp lọc, biên bản kiểm tra rò rỉ lọc, đo số lần trao đổi khí, đo chênh áp, đo hạt, đo nhiệt ẩm và hồ sơ cân chỉnh hệ thống.

URS là tài liệu rất quan trọng trong các dự án phòng sạch vì nó xác định ngay từ đầu nhà máy cần gì, tiêu chuẩn nào áp dụng, khu vực nào cần cấp sạch nào, điều kiện vận hành ra sao và giới hạn chấp nhận là gì. Nếu thiếu URS hoặc URS không rõ, thiết kế HVAC rất dễ rơi vào tình trạng mỗi bên hiểu một kiểu, dẫn đến báo giá sai, chọn thiết bị sai hoặc nghiệm thu khó khăn.

Khi Thiết bị phòng sạch VCR cung cấp thiết bị cho các nhà thầu thi công phòng sạch, thông tin tiêu chuẩn là nền tảng để lựa chọn đúng dòng thiết bị. Một HEPA box dùng cho khu vực này có thể không phù hợp với khu vực khác. Một FFU dùng cho phòng điện tử có thể cần cấu hình khác so với phòng dược. Một Air Shower hoặc Pass Box cũng cần được chọn theo kích thước, vật liệu, số cửa, cơ chế khóa liên động và yêu cầu vệ sinh. Vì vậy, tiêu chuẩn không chỉ nằm trên giấy. Nó quyết định cách thiết bị được chọn, lắp đặt và kiểm tra sau này.

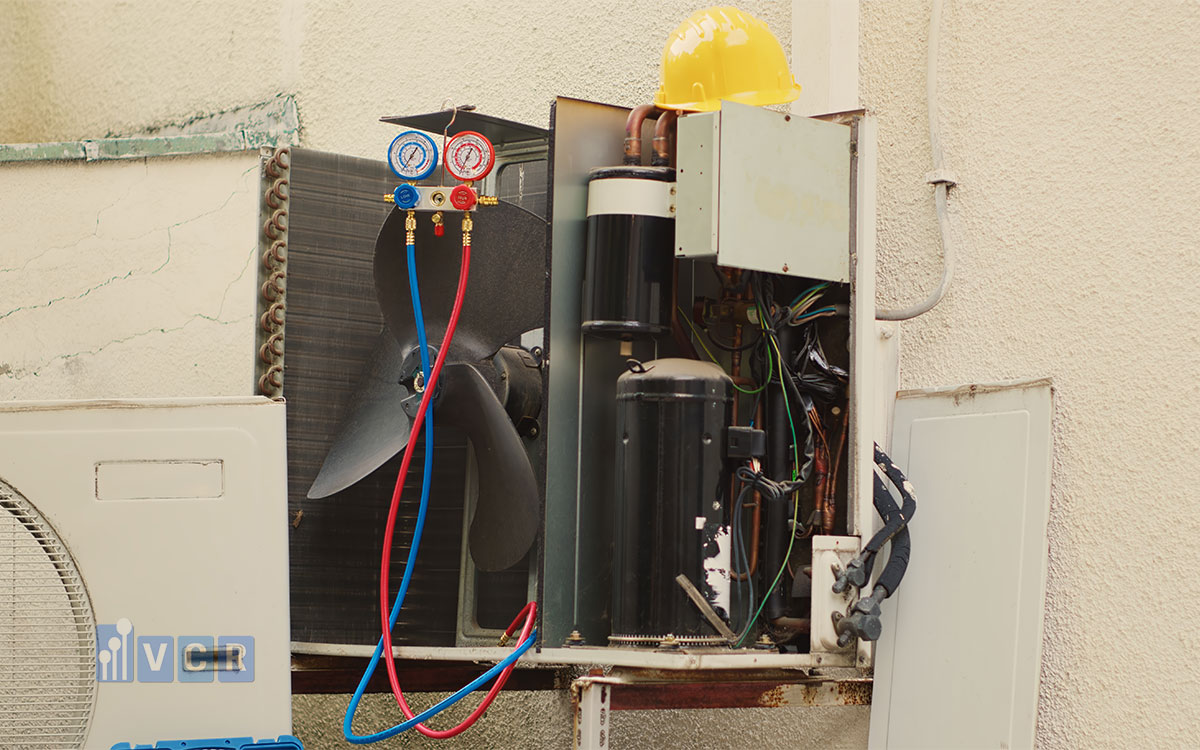

Khác biệt về dòng khí, cấp lọc và kiểm soát hạt bụi

Trong HVAC dân dụng, phân phối gió chủ yếu nhằm tạo cảm giác dễ chịu và đảm bảo nhiệt độ tương đối đồng đều trong không gian. Miệng gió được bố trí để tránh thổi trực tiếp gây khó chịu, giảm vùng nóng cục bộ, hạn chế tiếng ồn và phân phối không khí hiệu quả. Dù chất lượng không khí trong nhà ngày càng được quan tâm, HVAC dân dụng thường không đặt mục tiêu kiểm soát nồng độ hạt theo cấp sạch cụ thể.

Trong HVAC phòng sạch, dòng khí hay airflow là một yếu tố cốt lõi của kiểm soát nhiễm. Airflow không chỉ cần đủ lưu lượng mà còn phải đi đúng hướng. Không khí phải được cấp vào, quét qua vùng cần bảo vệ, cuốn theo hạt bụi hoặc chất ô nhiễm phát sinh, sau đó được hồi về hoặc thải ra theo một logic phù hợp. Nếu dòng khí bị rối, bị cản, bị ngắn mạch hoặc đi từ vùng bẩn sang vùng sạch, phòng sạch có thể mất hiệu quả dù thiết bị lọc rất tốt.

Một khái niệm quan trọng trong phòng sạch là air change rate hay số lần trao đổi khí mỗi giờ. Đây là số lần thể tích không khí trong phòng được thay thế hoặc tuần hoàn qua hệ thống lọc trong một giờ. Số lần trao đổi khí không phải lúc nào cũng càng cao càng tốt. Nếu quá thấp, phòng khó đạt cấp sạch và khó loại bỏ hạt phát sinh. Nếu quá cao, hệ thống có thể tốn điện, gây tiếng ồn, tạo dòng khí không mong muốn hoặc làm tăng chi phí đầu tư. Giá trị phù hợp phải dựa trên cấp sạch, tải hạt, quy trình, kích thước phòng và tiêu chuẩn áp dụng.

Cấp lọc là điểm khác biệt rất rõ giữa HVAC dân dụng và HVAC phòng sạch. Trong dân dụng, bộ lọc thường dùng để bảo vệ dàn trao đổi nhiệt, giảm bụi thô và cải thiện chất lượng không khí ở mức cơ bản. Trong phòng sạch, lọc khí là một phần của chiến lược kiểm soát hạt. Hệ thống có thể gồm lọc sơ cấp để giữ bụi lớn, lọc trung gian để giảm tải cho lọc cuối và lọc HEPA hoặc ULPA tại điểm cấp khí sạch. HEPA filter là bộ lọc không khí hiệu suất cao, thường được sử dụng để giữ các hạt rất nhỏ trong không khí. ULPA filter là bộ lọc hiệu suất siêu cao, dùng trong các môi trường yêu cầu nghiêm ngặt hơn.

Vị trí của lọc cuối cũng rất quan trọng. Trong nhiều phòng sạch, HEPA box hoặc FFU được đặt tại trần để cấp khí sạch trực tiếp vào khu vực cần kiểm soát. Việc lựa chọn dùng AHU kết hợp HEPA box, dùng FFU, hay kết hợp cả hai phụ thuộc vào cấp sạch, chiều cao trần, không gian kỹ thuật, khả năng bảo trì, yêu cầu linh hoạt và ngân sách dự án.

Một lỗi thường gặp là cho rằng chỉ cần lắp lọc HEPA thì phòng sẽ sạch. Thực tế, lọc HEPA chỉ là một phần. Nếu lưu lượng gió không đủ, rò rỉ tại khung lọc, đường ống bẩn, vị trí cấp hồi gió không hợp lý, áp suất sai hoặc quy trình ra vào không được kiểm soát, phòng sạch vẫn có thể không đạt. Kiểm soát hạt bụi là kết quả của toàn bộ hệ thống, không phải của một thiết bị đơn lẻ.

Trong thiết kế HVAC phòng sạch, cũng cần xem xét nguồn phát sinh hạt. Hạt có thể đến từ con người, quần áo, vật tư, bao bì, máy móc, ma sát cơ khí, quá trình mở cửa, hoặc từ bên ngoài xâm nhập vào. Vì vậy, thiết kế dòng khí phải gắn với bố trí mặt bằng và quy trình vận hành. Khu vực có nguy cơ phát sinh bụi cao không nên đặt ở vị trí làm ảnh hưởng đến khu vực sạch hơn. Luồng người và luồng vật tư nên được tổ chức rõ ràng. Thiết bị phụ trợ như Air Shower, Pass Box, cửa khóa liên động và phòng đệm cần được tính đến như một phần của kiểm soát dòng khí.

Thiết bị phòng sạch VCR thường cung cấp các nhóm thiết bị liên quan đến kiểm soát khí sạch cho nhà thầu thi công phòng sạch, nhưng hiệu quả cuối cùng luôn phụ thuộc vào cách các thiết bị đó được tích hợp trong thiết kế tổng thể. Một FFU tốt cần được đặt đúng vị trí. Một HEPA box chất lượng cần được lắp kín và kiểm tra đúng cách. Một AHU phù hợp cần được tính toán đúng lưu lượng, cột áp, cấp lọc và khả năng xử lý nhiệt ẩm. Vì vậy, trong phòng sạch, thiết bị tốt phải đi cùng triết lý thiết kế đúng.

Khác biệt về áp suất phòng và kiểm soát nhiễm chéo

Trong công trình dân dụng, chênh áp giữa các phòng thường không phải là yếu tố trung tâm. Một số khu vực có thể cần áp suất âm hoặc dương nhẹ, như nhà vệ sinh, bếp, tầng hầm hoặc khu vực hút mùi, nhưng nhìn chung mục tiêu chính vẫn là thông gió và tiện nghi. Với phòng sạch, chênh lệch áp suất, là một yếu tố có tính quyết định.

Áp suất phòng sạch được sử dụng để điều khiển hướng di chuyển của không khí. Khi một phòng được duy trì áp suất dương so với khu vực xung quanh, không khí có xu hướng đi từ trong phòng ra ngoài khi có khe hở hoặc khi cửa mở. Điều này giúp hạn chế bụi hoặc không khí bẩn từ bên ngoài xâm nhập vào khu vực sạch. Ngược lại, trong một số khu vực xử lý chất nguy hiểm, vi sinh, hóa chất hoặc mùi, phòng có thể cần áp suất âm để ngăn nguồn ô nhiễm phát tán ra ngoài.

Kiểm soát lây nhiễm chéo là yếu tố không thể tách khỏi kiểm soát áp suất. Nếu chênh áp không đúng, không khí có thể đi sai chiều. Một hành lang đáng lẽ phải sạch hơn có thể bị hút khí từ khu vực bẩn. Một phòng sản xuất đáng lẽ được bảo vệ có thể bị không khí chưa lọc tràn vào khi mở cửa. Một khu vực có nguy cơ nhiễm chéo có thể phát tán sang khu vực khác nếu áp suất không được tổ chức hợp lý.

Kiểm soát áp suất không chỉ là việc gắn một đồng hồ chênh áp lên tường. Nó bắt đầu từ thiết kế phân khu sạch. Khu vực nào sạch hơn, khu vực nào ít sạch hơn, luồng người đi như thế nào, vật tư đi như thế nào, sản phẩm đi như thế nào, rác thải đi ra đâu, cửa nào thường mở, cửa nào cần khóa liên động, khu vực nào cần Airlock, khu vực nào cần Pass Box. Tất cả những yếu tố này ảnh hưởng đến chiến lược áp suất.

Airlock là phòng đệm khí, dùng để giảm sự trao đổi không khí trực tiếp giữa hai khu vực có yêu cầu sạch khác nhau. Pass Box là hộp chuyển hàng, giúp chuyển vật tư giữa các khu vực mà không cần mở cửa lớn hoặc cho người đi qua. Air Shower là buồng thổi khí, hỗ trợ giảm bụi bám trên người hoặc vật trước khi vào khu vực sạch. Những thiết bị này không thay thế HVAC, nhưng hỗ trợ HVAC duy trì kiểm soát nhiễm hiệu quả hơn.

Một sai lầm phổ biến trong thi công phòng sạch là thiết kế áp suất trên bản vẽ khá hợp lý nhưng thực tế vận hành lại không ổn định. Nguyên nhân có thể đến từ cửa không kín, lưu lượng gió cấp và gió hồi không cân bằng, lọc bị nghẹt, quạt không đủ cột áp, ống gió rò rỉ, damper chưa cân chỉnh hoặc thói quen mở cửa không phù hợp. Damper là van điều chỉnh gió, dùng để cân bằng lưu lượng trong hệ thống ống gió. Nếu không có phương án cân chỉnh tốt, hệ thống khó duy trì áp suất đúng trong điều kiện vận hành thực tế.

HVAC phòng sạch vì vậy cần được thiết kế với tư duy động, không chỉ tư duy tĩnh. Trên giấy, áp suất có thể được tính toán trong trạng thái cửa đóng. Nhưng trong thực tế, người ra vào, vật tư di chuyển, cửa mở, lọc bẩn dần, lưu lượng thay đổi và quạt suy giảm theo thời gian. Một hệ thống tốt phải có khả năng duy trì ổn định trong những biến động đó hoặc ít nhất có khả năng giám sát, cảnh báo và điều chỉnh khi thông số lệch khỏi giới hạn.

Đây là điểm HVAC dân dụng ít khi phải xử lý ở mức độ sâu như phòng sạch. Với phòng sạch, áp suất không phải thông số phụ. Nó là ngôn ngữ của kiểm soát nhiễm.

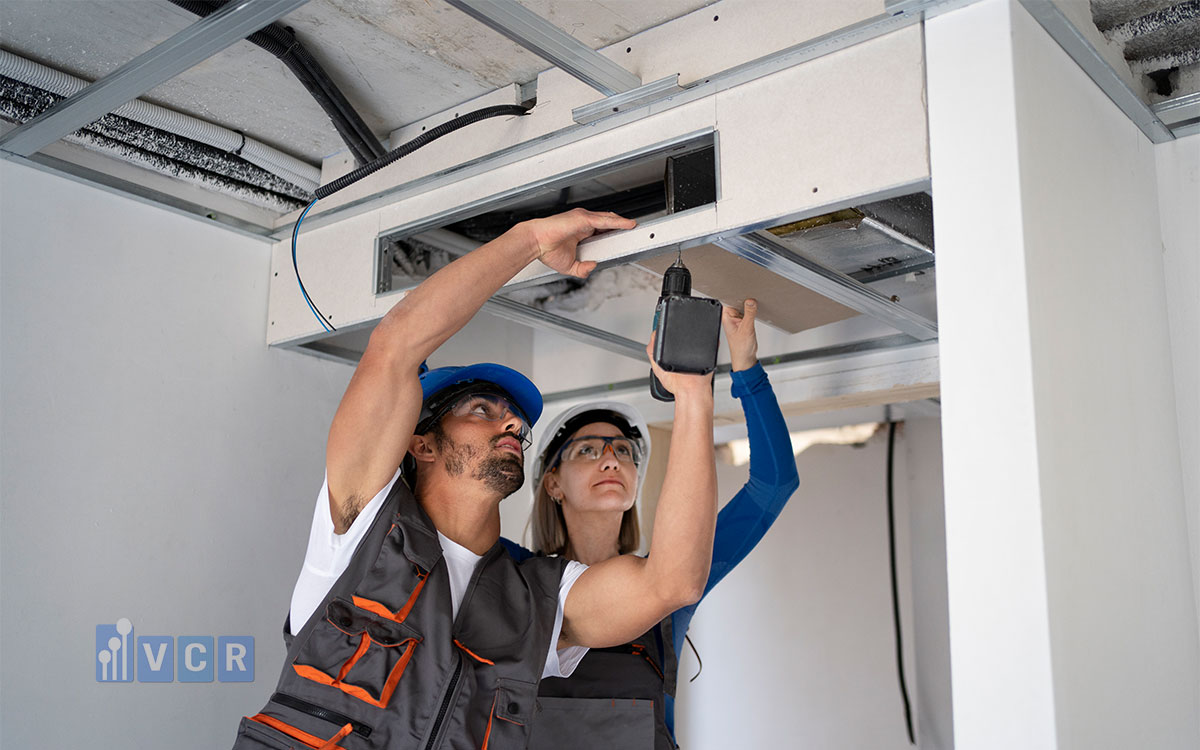

Khác biệt về nhiệt độ, độ ẩm và độ ổn định vận hành

HVAC dân dụng thường kiểm soát nhiệt độ và độ ẩm để tạo sự thoải mái cho con người. Trong nhiều trường hợp, chỉ cần không gian đủ mát, không quá khô, không quá ẩm và không gây khó chịu là có thể chấp nhận. Sự dao động nhẹ trong ngày thường không tạo ra rủi ro nghiêm trọng đối với chức năng của công trình.

Trong phòng sạch, nhiệt độ và độ ẩm có thể ảnh hưởng trực tiếp đến sản phẩm, quy trình và thiết bị. Temperature stability - độ ổn định nhiệt độ, không chỉ để người làm việc dễ chịu mà còn để quy trình sản xuất không bị sai lệch. Humidity control - kiểm soát độ ẩm, có thể liên quan đến tĩnh điện, độ bám dính, độ khô của vật liệu, nguy cơ ngưng tụ, sự phát triển vi sinh hoặc độ ổn định của nguyên liệu.

Trong ngành điện tử, độ ẩm quá thấp có thể làm tăng nguy cơ tĩnh điện, còn độ ẩm quá cao có thể ảnh hưởng đến linh kiện hoặc quá trình lắp ráp. Trong ngành dược phẩm, độ ẩm có thể ảnh hưởng đến bột, viên nén, bao bì hoặc khả năng kiểm soát vi sinh. Trong ngành thực phẩm và mỹ phẩm, nhiệt độ và độ ẩm ảnh hưởng đến chất lượng sản phẩm, cảm quan, độ ổn định và nguy cơ nhiễm bẩn. Trong phòng thí nghiệm, điều kiện môi trường có thể ảnh hưởng đến độ chính xác của thiết bị đo và kết quả thử nghiệm.

Điều này khiến HVAC phòng sạch phải được thiết kế không chỉ để đạt nhiệt độ mong muốn tại một thời điểm, mà để duy trì điều kiện ổn định trong quá trình vận hành. Tải nhiệt trong phòng sạch không chỉ đến từ con người, mà còn từ máy móc, đèn chiếu sáng, motor, thiết bị sản xuất, chênh lệch áp suất, gió tươi và cả nhiệt sinh ra từ quạt trong hệ thống. Nếu không tính toán đầy đủ, phòng có thể đạt nhiệt độ khi chạy thử không tải nhưng lệch thông số khi sản xuất thực tế.

Độ ẩm cũng là một bài toán phức tạp hơn nhiều so với dân dụng. Một số phòng sạch cần kiểm soát độ ẩm trong khoảng hẹp. Điều này có thể yêu cầu dàn lạnh xử lý ẩm, bộ gia nhiệt lại, hệ thống tạo ẩm, hút ẩm hoặc kiểm soát lưu lượng gió tươi. Nếu chỉ dùng máy lạnh thông thường, hệ thống có thể làm mát nhưng không kiểm soát được độ ẩm theo yêu cầu.

Một điểm quan trọng khác là độ ổn định dài hạn. Khi lọc bẩn dần, lưu lượng gió có thể giảm. Khi điều kiện ngoài trời thay đổi, tải nhiệt và tải ẩm thay đổi. Khi số người trong phòng tăng lên, lượng nhiệt và hạt phát sinh tăng theo. Khi máy móc vận hành liên tục, nhiệt tích lũy trong phòng có thể cao hơn dự kiến. HVAC phòng sạch phải tính đến những tình huống đó để tránh tình trạng hệ thống chỉ đạt thông số trong thời gian đầu nhưng mất ổn định sau một thời gian vận hành.

Đối với nhà thầu thi công phòng sạch và chủ đầu tư, điều này đặt ra yêu cầu phải trao đổi kỹ ngay từ giai đoạn thiết kế. Không nên chỉ hỏi “phòng cần bao nhiêu độ C”, mà cần hỏi điều kiện này phục vụ sản phẩm nào, dung sai cho phép là bao nhiêu, có cần ghi nhận dữ liệu không, hệ thống chạy bao nhiêu giờ mỗi ngày, tải sản xuất thay đổi như thế nào và yêu cầu kiểm tra định kỳ ra sao.

Khác biệt về thiết bị: AHU, FFU, HEPA box và thiết bị phụ trợ phòng sạch

Thiết bị là phần dễ nhìn thấy nhất trong một hệ thống HVAC, nhưng cũng là phần dễ bị hiểu sai nhất. Nhiều người cho rằng HVAC phòng sạch khác HVAC dân dụng chỉ ở chỗ dùng thêm lọc HEPA hoặc dùng thiết bị đắt hơn. Thực tế, thiết bị phòng sạch không chỉ khác ở cấu hình, mà khác ở cách thiết bị được lựa chọn theo mục tiêu kiểm soát.

Trong HVAC dân dụng, các thiết bị phổ biến có thể là máy lạnh treo tường, máy lạnh âm trần, hệ VRV, hệ VRF, quạt thông gió, dàn lạnh giấu trần, AHU thông thường hoặc chiller kết hợp FCU. VRV - Variable Refrigerant Volume là hệ thống điều hòa có lưu lượng môi chất lạnh thay đổi. VRF - Variable Refrigerant Flow là hệ thống điều hòa có dòng môi chất lạnh thay đổi. FCU - Fan Coil Unit là dàn quạt trao đổi nhiệt. Các hệ thống này phù hợp với nhiều công trình tiện nghi, nhưng không phải lúc nào cũng phù hợp để tạo phòng sạch đúng tiêu chuẩn.

Trong HVAC phòng sạch, AHU thường đóng vai trò quan trọng hơn. AHU phòng sạch có thể xử lý gió hồi, gió tươi, lọc bụi, làm lạnh, gia nhiệt, tách ẩm, tạo ẩm và cấp gió vào hệ thống ống gió. So với AHU thông thường, AHU dùng cho phòng sạch cần được xem xét kỹ hơn về cấp lọc, khả năng vệ sinh, độ kín, vật liệu, khả năng kiểm soát lưu lượng, cột áp quạt và sự phối hợp với lọc cuối.

FFU thường được lắp trên trần phòng sạch, tích hợp quạt và bộ lọc HEPA hoặc ULPA. Thiết bị này phù hợp với các khu vực cần cấp khí sạch linh hoạt, đặc biệt trong điện tử, dược phẩm, phòng thí nghiệm hoặc các khu vực cần cải thiện cấp sạch cục bộ. Ưu điểm của FFU là dễ module hóa, có thể tăng giảm số lượng theo khu vực, nhưng vẫn cần tính toán về lưu lượng, độ ồn, bảo trì, nguồn điện và sự đồng bộ với hệ thống tổng thể.

HEPA box thường được dùng khi AHU cấp gió qua ống gió và lọc cuối được đặt ngay trước khi không khí vào phòng sạch. HEPA box giúp đảm bảo không khí sau cùng đi vào phòng đã được lọc ở mức yêu cầu. Tuy nhiên, HEPA box cần được lắp đúng kỹ thuật, đảm bảo kín khít, thuận tiện thay lọc và có thể kiểm tra rò rỉ khi cần.

Ngoài các thiết bị trực tiếp thuộc hệ HVAC, phòng sạch còn cần nhiều thiết bị phụ trợ để kiểm soát ra vào và hạn chế nhiễm. Air Shower giúp giảm bụi bám trên người hoặc hàng hóa trước khi vào khu vực sạch. Pass Box chuyển hàng giữa hai khu vực, giúp hạn chế mở cửa và giảm nguy cơ trao đổi không khí không kiểm soát. Cửa phòng sạch cần kín, bền, dễ vệ sinh và có thể tích hợp khóa liên động. Panel phòng sạch cần bề mặt phẳng, ít bám bụi, dễ làm sạch và phù hợp với yêu cầu vệ sinh.

Trong các dự án thực tế, Thiết bị phòng sạch VCR cung cấp nhiều nhóm thiết bị này cho các nhà thầu thi công phòng sạch. Vai trò của một đơn vị cung cấp thiết bị không chỉ là giao đúng sản phẩm, mà còn là hỗ trợ lựa chọn cấu hình phù hợp với cấp sạch, kích thước phòng, bản vẽ, ngành ứng dụng và điều kiện thi công. Ví dụ, cùng là Pass Box nhưng có thể cần loại thường, loại có khóa liên động, loại có đèn UV, loại thổi khí hoặc loại tùy chỉnh kích thước. Cùng là FFU nhưng cần xem xét lưu lượng, kích thước, vật liệu, cấp lọc và độ ồn. Cùng là HEPA box nhưng cần phù hợp với lưu lượng, kích thước trần, kiểu miệng gió và yêu cầu kiểm tra.

Điểm quan trọng là không nên chọn thiết bị phòng sạch bằng cách nhìn riêng từng món. Một AHU tốt nhưng kết hợp với đường ống gió sai, lọc cuối không phù hợp hoặc cân bằng gió kém vẫn không tạo ra hệ thống tốt. Một FFU chất lượng nhưng bố trí không hợp lý vẫn có thể tạo vùng chết hoặc dòng khí không mong muốn. Một Air Shower lắp đúng thiết bị nhưng đặt sai vị trí trong luồng di chuyển cũng không phát huy hết vai trò.

Thiết bị trong phòng sạch phải được hiểu như các mắt xích của một hệ thống kiểm soát. Triết lý đúng là chọn thiết bị theo chức năng kiểm soát, không chọn thiết bị chỉ theo tên gọi hoặc giá thành.

Tham khảo: Ứng dụng Trí Tuệ Nhân Tạo (AI) trong hệ thống HVAC phòng sạch

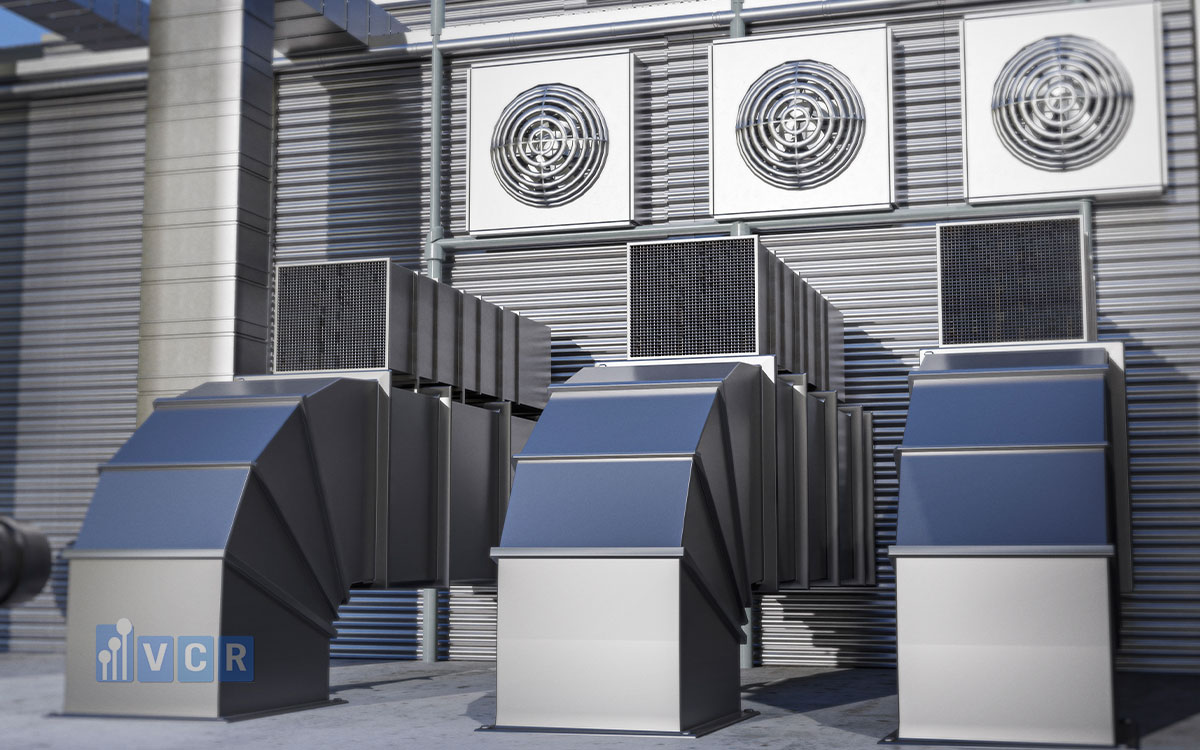

Những sai lầm phổ biến khi thiết kế HVAC phòng sạch theo tư duy dân dụng

Một trong những sai lầm phổ biến nhất là tính HVAC phòng sạch theo diện tích giống như điều hòa dân dụng. Cách hỏi “phòng bao nhiêu mét vuông thì dùng máy bao nhiêu HP” có thể phù hợp với một số không gian thông thường, nhưng không đủ cho phòng sạch. Phòng sạch cần được tính theo thể tích, cấp sạch, số lần trao đổi khí, tải nhiệt, tải ẩm, lượng người, thiết bị sản xuất, nguồn phát sinh hạt, yêu cầu áp suất và tiêu chuẩn áp dụng. Nếu chỉ tính công suất lạnh, hệ thống có thể làm mát nhưng không đạt sạch.

Sai lầm thứ hai là xem nhẹ số lần trao đổi khí. Một số dự án chỉ quan tâm phòng có mát không mà bỏ qua lưu lượng gió cần thiết để pha loãng và loại bỏ hạt bụi. Khi đo kiểm, phòng có thể đạt nhiệt độ nhưng không đạt số lượng hạt theo cấp sạch. Ngược lại, có dự án chọn lưu lượng quá lớn mà không tính đến độ ồn, chi phí điện, cột áp quạt và khả năng cân chỉnh. Cả hai đều cho thấy việc thiếu triết lý thiết kế phù hợp.

Sai lầm thứ ba là chọn sai cấp lọc hoặc bố trí lọc không hợp lý. Lọc HEPA không phải là giải pháp duy nhất cho mọi vấn đề. Nếu hệ thống không có lọc sơ cấp và lọc trung gian phù hợp, HEPA có thể nhanh nghẹt, làm giảm lưu lượng và tăng chi phí thay thế. Nếu lọc cuối không được lắp kín, không khí có thể rò qua khe hở thay vì đi qua lõi lọc. Nếu vị trí lọc không đúng, bụi từ ống gió hoặc khu vực sau lọc vẫn có thể đi vào phòng.

Sai lầm thứ tư là không kiểm soát áp suất. Nhiều phòng sạch được đầu tư thiết bị khá tốt nhưng vẫn không đạt yêu cầu vì áp suất giữa các phòng không đúng. Khi cửa mở, không khí đi sai chiều. Khi hệ thống chạy lâu, lọc bẩn làm lưu lượng thay đổi, áp suất dao động. Khi quạt hút hoặc quạt cấp không được cân bằng, khu vực sạch có thể bị hút khí từ ngoài vào. Đây là lỗi đặc biệt nghiêm trọng trong các ngành có nguy cơ nhiễm chéo.

Sai lầm thứ năm là bố trí miệng gió cấp và hồi gió theo thói quen dân dụng. Trong văn phòng, miệng gió thường được bố trí để người dùng không bị thổi trực tiếp và nhiệt độ phân bố đều. Trong phòng sạch, vị trí cấp gió và hồi gió phải hỗ trợ hướng dòng khí, tránh vùng chết, tránh cuốn bụi ngược lên vùng sản phẩm và phù hợp với vị trí thiết bị sản xuất. Nếu bố trí sai, hệ thống vẫn có lưu lượng nhưng hiệu quả kiểm soát hạt kém.

Sai lầm thứ sáu là không tính đến quy trình vận hành. Phòng sạch không phải chỉ là một căn phòng kín có lọc khí. Nó là nơi con người, vật tư, bán thành phẩm, thành phẩm và rác thải di chuyển mỗi ngày. Nếu luồng đi không hợp lý, người và vật tư có thể mang bụi vào khu vực sạch. Nếu thiếu Pass Box, cửa lớn bị mở thường xuyên. Nếu thiếu Air Shower hoặc phòng đệm khi cần thiết, bụi từ bên ngoài dễ xâm nhập. Nếu cửa không có khóa liên động ở khu vực cần kiểm soát, áp suất có thể bị phá vỡ thường xuyên.

Sai lầm thứ bảy là không quan tâm đến bảo trì. Bộ lọc cần thay. AHU cần vệ sinh. Damper cần cân chỉnh. Cảm biến cần kiểm tra. Nếu thiết kế không chừa không gian bảo trì, không có cửa thăm, không có phương án tháo lọc hoặc không thuận tiện kiểm tra rò rỉ, hệ thống có thể vận hành khó khăn sau khi bàn giao. Một phòng sạch chỉ được xem là tốt khi nó không chỉ đạt lúc nghiệm thu mà còn duy trì được trong quá trình sử dụng.

Sai lầm cuối cùng là tách rời thiết kế HVAC khỏi lựa chọn thiết bị. Một số dự án chốt bản vẽ trước, sau đó mới đi tìm thiết bị phù hợp. Nếu kích thước, lưu lượng, cấp lọc, không gian lắp đặt và yêu cầu bảo trì không được tính từ đầu, nhà thầu có thể gặp khó trong thi công hoặc phải điều chỉnh nhiều lần. Việc phối hợp sớm với đơn vị cung cấp thiết bị phòng sạch như Thiết bị phòng sạch VCR giúp nhà thầu có thêm dữ liệu thực tế về kích thước, cấu hình và điều kiện lắp đặt thiết bị.

Cách tiếp cận đúng khi thiết kế HVAC cho phòng sạch

Thiết kế HVAC phòng sạch đúng không nên bắt đầu từ thiết bị, mà nên bắt đầu từ yêu cầu. Trước khi hỏi cần dùng AHU nào, bao nhiêu FFU, loại HEPA box nào hay công suất lạnh bao nhiêu, cần xác định phòng sạch này phục vụ ngành gì, quy trình nào, cấp sạch nào, tiêu chuẩn nào và rủi ro chính cần kiểm soát là gì.

Yếu tố đầu tiên là cấp sạch mục tiêu. Cấp sạch quyết định cách tính lưu lượng gió, cấp lọc, số lần trao đổi khí, phương án cấp hồi gió và mức độ kiểm soát hạt. Một phòng sạch dùng cho đóng gói thông thường có thể khác rất xa phòng sạch dùng cho sản xuất dược phẩm, lắp ráp điện tử chính xác hoặc thao tác trong phòng thí nghiệm. Nếu cấp sạch không rõ, mọi tính toán phía sau đều dễ sai.

Yếu tố thứ hai là tiêu chuẩn áp dụng. ISO 14644, GMP hoặc tiêu chuẩn nội bộ của doanh nghiệp có thể dẫn đến các yêu cầu thiết kế khác nhau. Nhà máy cần làm rõ khu vực nào phải đạt cấp sạch khi nghỉ, khu vực nào phải đạt khi vận hành, giới hạn hạt là bao nhiêu, điều kiện nhiệt ẩm thế nào, áp suất yêu cầu ra sao và cần hồ sơ nghiệm thu ở mức nào.

Yếu tố thứ ba là quy trình sản xuất. HVAC phòng sạch cần hiểu quá trình diễn ra trong phòng. Có phát sinh bụi không? Có phát sinh nhiệt không? Có dung môi, mùi, hơi hóa chất hoặc vi sinh không? Có thao tác mở bao bì không? Có thiết bị tỏa nhiệt lớn không? Số người làm việc cùng lúc là bao nhiêu? Tần suất ra vào như thế nào? Những thông tin này ảnh hưởng trực tiếp đến lưu lượng gió, phương án hồi gió, gió thải, áp suất và lựa chọn thiết bị.

Yếu tố thứ tư là phân khu và luồng di chuyển. Một phòng sạch tốt không chỉ là từng phòng riêng lẻ đạt tiêu chuẩn, mà là toàn bộ hệ thống không gian được tổ chức hợp lý. Luồng người, luồng vật tư, luồng sản phẩm và luồng rác thải nên được phân tích từ đầu. Khu vực sạch hơn cần được bảo vệ bằng áp suất, Airlock, Pass Box, Air Shower hoặc quy trình ra vào phù hợp. Nếu mặt bằng không hợp lý, HVAC sẽ phải gánh quá nhiều vấn đề mà lẽ ra kiến trúc và quy trình phải giải quyết.

Yếu tố thứ năm là vận hành và bảo trì. Một hệ thống HVAC phòng sạch không thể chỉ thiết kế để đẹp trên bản vẽ. Nó phải vận hành được, cân chỉnh được, kiểm tra được và bảo trì được. Bộ lọc có thay được không? FFU có tiếp cận được không? AHU có đủ không gian vệ sinh không? Đồng hồ áp suất có dễ quan sát không? Cảm biến có dễ kiểm định không? Hệ thống có dự phòng khi lọc bẩn dần không? Đây là những câu hỏi rất thực tế nhưng thường bị xem nhẹ.

Một cách tiếp cận hiệu quả là xây dựng URS trước khi thiết kế chi tiết. Tài liệu này nên mô tả mục tiêu cấp sạch, tiêu chuẩn, điều kiện môi trường, quy trình, thiết bị sản xuất, yêu cầu vật liệu, yêu cầu kiểm soát nhiễm, yêu cầu vận hành và các tiêu chí nghiệm thu. Khi URS rõ, tư vấn thiết kế, nhà thầu và nhà cung cấp thiết bị sẽ có cùng cơ sở để trao đổi.

Trong giai đoạn lựa chọn thiết bị, nhà thầu nên phối hợp sớm với đơn vị cung cấp thiết bị phòng sạch. Với vai trò cung cấp thiết bị cho các nhà thầu thi công phòng sạch, Thiết bị phòng sạch VCR có thể hỗ trợ lựa chọn AHU, FFU, HEPA box, Air Shower, Pass Box, cửa phòng sạch, panel phòng sạch và phụ kiện theo kích thước, cấp sạch, tiêu chuẩn và điều kiện lắp đặt. Sự phối hợp này giúp hạn chế rủi ro chọn thiết bị không phù hợp với bản vẽ hoặc phải thay đổi nhiều trong quá trình thi công.

Thiết kế đúng không có nghĩa là chọn giải pháp phức tạp nhất hoặc đắt nhất. Thiết kế đúng là chọn giải pháp phù hợp nhất với rủi ro cần kiểm soát, tiêu chuẩn cần đạt, ngân sách đầu tư và khả năng vận hành của nhà máy. Một phòng sạch tốt là phòng sạch đạt yêu cầu kỹ thuật, vận hành ổn định, bảo trì thuận tiện và không tạo gánh nặng không cần thiết cho doanh nghiệp.

Xem thêm: Giải pháp cải tạo hệ thống HVAC mà không dừng toàn bộ nhà máy

FAQ: Câu hỏi thường gặp về HVAC phòng sạch và HVAC dân dụng

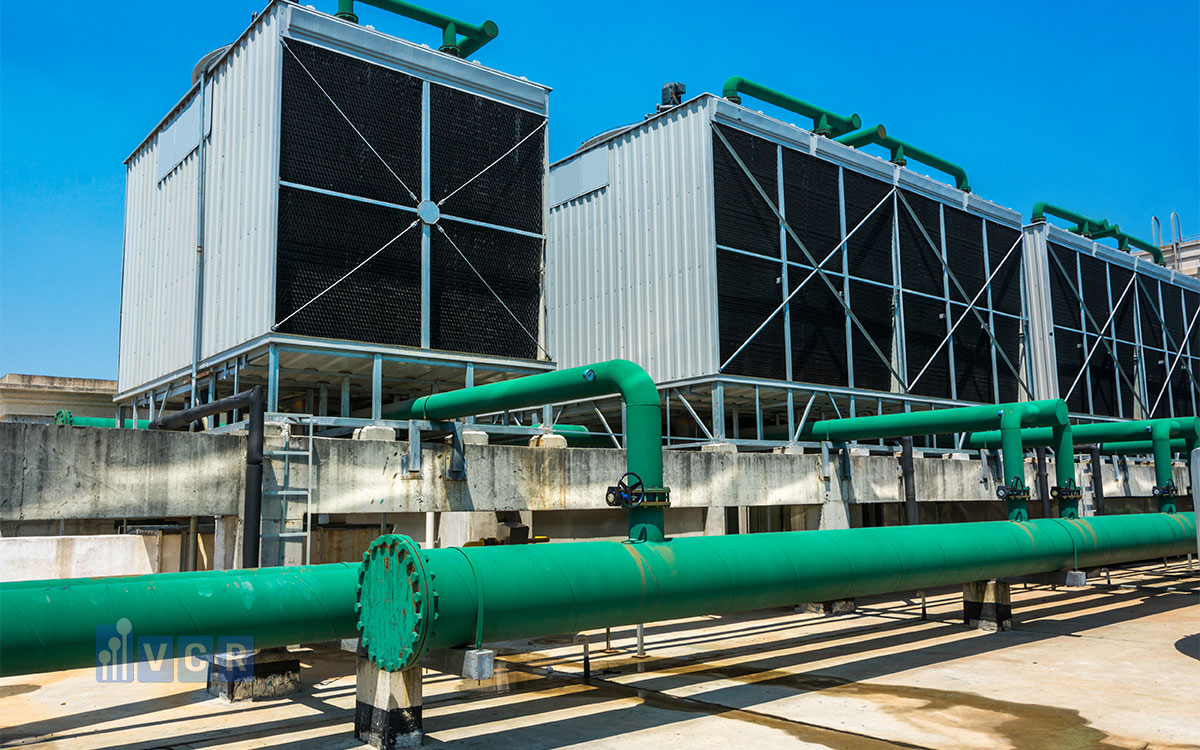

• HVAC phòng sạch có giống HVAC dân dụng không?

Không. HVAC phòng sạch không chỉ làm mát, thông gió hoặc tạo tiện nghi như HVAC dân dụng. HVAC phòng sạch phải kiểm soát hạt bụi, vi sinh, áp suất, hướng dòng khí, nhiệt độ, độ ẩm và cấp sạch theo tiêu chuẩn. Vì vậy, khi thiết kế phòng sạch cho dược phẩm, điện tử, thực phẩm, mỹ phẩm hoặc thiết bị y tế, chủ đầu tư không nên chọn hệ thống chỉ dựa trên diện tích và công suất lạnh. Thiết bị phòng sạch VCR thường khuyến nghị nhà thầu xác định cấp sạch, tiêu chuẩn và quy trình sản xuất trước khi lựa chọn AHU, FFU hay HEPA box.

• Vì sao phòng sạch cần kiểm soát áp suất?

Phòng sạch cần kiểm soát áp suất để định hướng luồng không khí và hạn chế nhiễm chéo giữa các khu vực. Với phòng cần bảo vệ sản phẩm, áp suất dương giúp ngăn bụi từ ngoài xâm nhập. Với khu vực có nguy cơ phát tán chất ô nhiễm, áp suất âm có thể được sử dụng để giữ nguồn nhiễm bên trong. Nếu áp suất không ổn định, phòng sạch có thể không đạt yêu cầu dù bộ lọc vẫn hoạt động. Đây là lý do nhà thầu cần kết hợp đúng HVAC, cửa phòng sạch, Airlock, Pass Box và quy trình vận hành.

• AHU phòng sạch khác AHU thông thường ở điểm nào?

AHU phòng sạch khác AHU thông thường ở yêu cầu kiểm soát không khí nghiêm ngặt hơn. AHU phòng sạch không chỉ xử lý nhiệt độ, mà còn phải phối hợp với các cấp lọc, lưu lượng gió, cột áp, độ kín, khả năng vệ sinh và hệ thống lọc cuối như HEPA box hoặc FFU. Trong nhiều dự án, AHU còn liên quan đến kiểm soát độ ẩm, áp suất và số lần trao đổi khí. Khi cung cấp thiết bị cho nhà thầu thi công phòng sạch, Thiết bị phòng sạch VCR thường cần thông tin về cấp sạch, lưu lượng và tiêu chuẩn để tư vấn cấu hình phù hợp.

• Khi nào nên dùng FFU trong phòng sạch?

FFU thường được dùng khi phòng sạch cần cấp khí sạch linh hoạt tại trần hoặc cần tăng cường cấp sạch cục bộ. FFU phù hợp với nhiều khu vực sản xuất điện tử, dược phẩm, thiết bị y tế, phòng thí nghiệm hoặc khu vực cần kiểm soát hạt tại điểm làm việc. Tuy nhiên, không nên chọn FFU chỉ vì thấy tiện. Nhà thầu cần tính lưu lượng, độ ồn, cấp lọc, vị trí lắp đặt, bảo trì và sự phối hợp với hệ HVAC tổng thể.

• Chỉ cần lắp lọc HEPA là phòng có đạt sạch không?

Không chắc. Lọc HEPA là thiết bị quan trọng nhưng không đủ để đảm bảo phòng sạch đạt yêu cầu. Phòng sạch còn phụ thuộc vào lưu lượng gió, số lần trao đổi khí, độ kín, rò rỉ lọc, hướng dòng khí, áp suất, quy trình ra vào, vệ sinh và nguồn phát sinh hạt. Nếu HEPA lắp sai, khung lọc hở hoặc lưu lượng không đủ, phòng vẫn có thể không đạt khi đo hạt. Vì vậy, nhà thầu nên chọn HEPA box, FFU và phương án lắp đặt theo thiết kế tổng thể thay vì xem HEPA như giải pháp duy nhất.

• Thiết bị phòng sạch VCR hỗ trợ gì cho nhà thầu thi công phòng sạch?

Thiết bị phòng sạch VCR cung cấp các nhóm thiết bị như AHU phòng sạch, FFU, HEPA box, Air Shower, Pass Box, cửa phòng sạch, panel phòng sạch và phụ kiện liên quan cho các nhà thầu thi công phòng sạch. VCR có thể hỗ trợ lựa chọn thiết bị theo bản vẽ, cấp sạch, tiêu chuẩn áp dụng, kích thước lắp đặt và nhu cầu vận hành của từng dự án. Với nhà thầu, việc phối hợp sớm với đơn vị cung cấp thiết bị giúp hạn chế sai lệch cấu hình, giảm rủi ro chậm tiến độ và hỗ trợ triển khai phòng sạch ổn định hơn.

Kết luận: Chọn đúng triết lý thiết kế để phòng sạch vận hành ổn định

Khác biệt giữa HVAC phòng sạch và HVAC dân dụng không chỉ nằm ở thiết bị, giá thành hay mức độ phức tạp của hệ thống. Khác biệt cốt lõi nằm ở triết lý thiết kế. HVAC dân dụng hướng đến tiện nghi cho con người. HVAC phòng sạch hướng đến kiểm soát môi trường, bảo vệ sản phẩm, bảo vệ quy trình và đáp ứng tiêu chuẩn chất lượng.

Nếu dùng tư duy dân dụng để thiết kế phòng sạch, hệ thống có thể vẫn làm mát, vẫn có gió, vẫn có thiết bị lọc, nhưng chưa chắc đạt cấp sạch, chưa chắc kiểm soát được áp suất và chưa chắc vận hành ổn định khi sản xuất thực tế. Một phòng sạch đúng cần bắt đầu từ cấp sạch, tiêu chuẩn, quy trình, nguồn phát sinh hạt, yêu cầu nhiệt ẩm, phân khu áp suất, luồng di chuyển và kế hoạch bảo trì. Từ đó, việc lựa chọn AHU, FFU, HEPA box, Air Shower, Pass Box, cửa phòng sạch, panel phòng sạch và các thiết bị phụ trợ mới có cơ sở kỹ thuật rõ ràng.

Với chủ đầu tư, kỹ sư M&E và nhà thầu thi công phòng sạch, hiểu đúng triết lý thiết kế HVAC là cách giảm rủi ro ngay từ đầu. Nó giúp tránh chọn sai thiết bị, tránh phải sửa đổi sau thi công, tránh khó nghiệm thu và giúp hệ thống vận hành bền vững hơn. Một phòng sạch tốt không phải là phòng có thiết bị đắt nhất, mà là phòng có thiết bị phù hợp, thiết kế đúng và vận hành ổn định theo yêu cầu thực tế.
