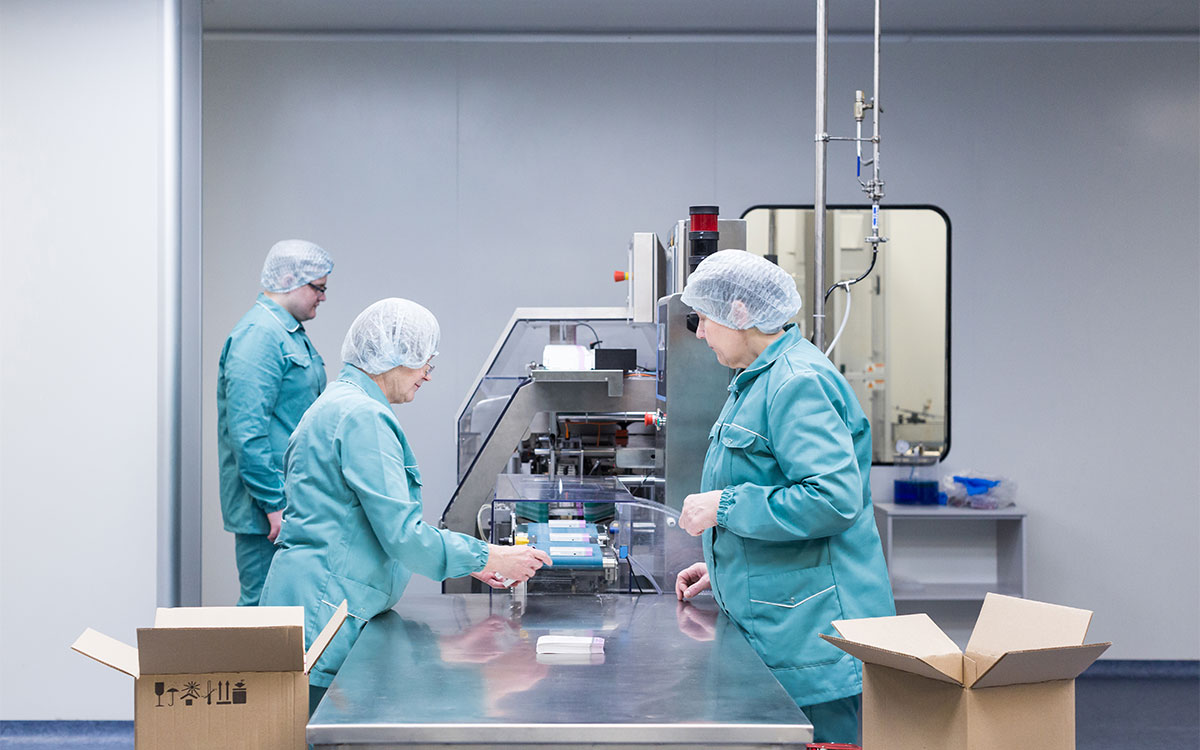

Phân tích luồng người - vật liệu - chất thải trong dây chuyền tiêm

Bài viết này phân tích luồng người - vật liệu - chất thải trong dây chuyền tiêm một cách toàn diện, từ nguyên tắc thiết kế một chiều đến tích hợp thiết bị kiểm soát như Pass Box, Interlock, HEPA Box… trong hệ sinh thái do Thiết bị phòng sạch VCR triển khai, nhằm xây dựng nền tảng kiểm soát nhiễm bền vững và sẵn sàng cho audit quốc tế.

1. Tổng quan dây chuyền sản xuất thuốc tiêm và yêu cầu kiểm soát luồng

Sản xuất thuốc tiêm thuộc nhóm quy trình vô trùng có mức độ rủi ro cao nhất trong ngành dược phẩm. Khác với dạng viên nén hoặc siro, thuốc tiêm được đưa trực tiếp vào cơ thể mà không qua hàng rào bảo vệ tự nhiên. Vì vậy, chỉ một sai lệch nhỏ về vi sinh hoặc hạt bụi cũng có thể gây hậu quả nghiêm trọng. Chính đặc thù này khiến dây chuyền tiêm phải được thiết kế theo nguyên tắc kiểm soát nhiễm nghiêm ngặt, trong đó cấu trúc luồng người - vật liệu - chất thải đóng vai trò nền tảng.

Xem thêm: Thuốc tiêm là gì? Các chỉ tiêu kiểm nghiệm thuốc tiêm cần thực hiện

Trong môi trường vô trùng, luồng người (personnel flow), luồng vật liệu (material flow) và luồng chất thải (waste flow) không thể thiết kế độc lập. Ba luồng này liên kết chặt chẽ với nhau và ảnh hưởng trực tiếp đến áp suất chênh lệch, phân cấp sạch và nguy cơ nhiễm chéo. Nếu luồng người giao cắt với luồng vật liệu chưa xử lý, hoặc chất thải quay ngược qua hành lang sạch, cấu trúc kiểm soát môi trường sẽ bị phá vỡ. Vì vậy, trong aseptic manufacturing layout, nguyên tắc cốt lõi là tách biệt, một chiều và không giao cắt.

Theo WHO GMP và đặc biệt là EU GMP Annex 1, cơ sở sản xuất vô trùng phải xây dựng chiến lược kiểm soát nhiễm tổng thể (Contamination Control Strategy - CCS). Annex 1 nhấn mạnh yêu cầu phân cấp phòng sạch Class A/B/C/D, duy trì áp suất chênh lệch và kiểm soát luồng di chuyển của nhân sự và vật tư. Thanh tra không chỉ đánh giá thiết bị chiết rót, mà còn kiểm tra layout tổng thể, vị trí airlock, hệ thống liên động cửa và cách tổ chức hành lang. Một layout không hợp lý có thể khiến nhà máy không đạt chuẩn dù dây chuyền công nghệ hiện đại.

Khái niệm “Unidirectional Flow” trong thiết kế nhà máy không chỉ áp dụng cho luồng khí một chiều (laminar airflow), mà còn cho luồng di chuyển vật lý. Unidirectional Flow trong cleanroom flow design nghĩa là người và vật liệu phải di chuyển theo một hướng nhất định từ khu vực kém sạch đến khu vực sạch hơn, không quay lại tuyến cũ. Ví dụ, nhân sự phải thay đồ theo từng cấp, đi từ Class D đến C, B và cuối cùng là A; vật liệu phải đi qua khu vực rửa, tiệt trùng và chỉ sau khi đạt trạng thái sạch mới được đưa vào khu vực chiết rót. Chất thải phải có lối ra riêng, không đi ngược lại hành lang cấp liệu.

Layout phòng sạch vì vậy không chỉ là bản vẽ kiến trúc, mà là cấu trúc kiểm soát nhiễm. Vị trí phòng thay đồ, airlock nhân sự, airlock vật tư, phòng rửa và tiệt trùng, khu vực đóng gói sơ cấp và thứ cấp phải được sắp xếp logic theo nguyên tắc không giao cắt. Hệ thống cửa liên động (interlock), Pass Box, HEPA Box và giám sát chênh áp đóng vai trò hỗ trợ duy trì cấu trúc này. Khi layout được thiết kế đúng, hệ thống HVAC có thể duy trì pressure cascade ổn định; khi layout sai, áp suất và luồng khí khó có thể bù đắp.

Trong thực tế triển khai, nhiều dự án dây chuyền tiêm tại Việt Nam cho thấy rằng việc tích hợp thiết bị phòng sạch ngay từ giai đoạn thiết kế giúp tối ưu cleanroom flow design và giảm rủi ro audit. Các giải pháp như Pass Box, HEPA Box, hệ thống interlock và FFU từ Thiết bị phòng sạch VCR thường được bố trí dựa trên phân tích luồng tổng thể thay vì lắp đặt rời rạc. Cách tiếp cận này đảm bảo rằng layout không chỉ đáp ứng yêu cầu kỹ thuật, mà còn phù hợp với logic thẩm định theo WHO GMP và EU GMP Annex 1.

Tóm lại, trong dây chuyền sản xuất thuốc tiêm, luồng không chỉ là đường đi. Đó là cấu trúc kiểm soát nhiễm được thể hiện qua layout, áp suất và hành vi vận hành. Khi aseptic manufacturing layout được thiết kế theo nguyên tắc unidirectional flow và tách biệt ba luồng chính, nhà máy mới có thể xây dựng nền tảng bền vững cho chất lượng và tuân thủ quốc tế.

2. Phân tích luồng người (Personnel Flow) trong dây chuyền tiêm

Trong dây chuyền sản xuất thuốc tiêm vô trùng, con người luôn là nguồn rủi ro nhiễm lớn nhất. Hạt bụi từ da, sợi vải từ quần áo và vi sinh từ cơ thể có thể ảnh hưởng trực tiếp đến khu vực chiết rót. Vì vậy, personnel flow aseptic cleanroom không chỉ là vấn đề tổ chức giao thông nội bộ, mà là cấu trúc kiểm soát nhiễm trọng yếu trong toàn bộ hệ thống GMP.

Nguyên tắc cốt lõi của luồng người là one-way flow - di chuyển một chiều, không quay ngược lại. Nhân sự phải đi từ khu vực kém sạch đến khu vực sạch hơn theo trình tự xác định, và khi đã vào cấp sạch cao hơn thì không được quay lại khu vực trước đó mà không thực hiện quy trình thay đồ lại từ đầu. Nguyên tắc này giúp hạn chế nguy cơ mang theo hạt và vi sinh từ khu vực kém sạch vào vùng vô trùng.

Hệ thống phòng thay đồ nhiều cấp (multi-stage gowning room) là trung tâm của GMP gowning flow. Thông thường, luồng người bắt đầu từ khu vực thay đồ cấp D, nơi nhân sự thay trang phục bên ngoài. Sau đó di chuyển vào phòng thay đồ cấp C để mặc quần áo phòng sạch cơ bản, tiếp tục vào cấp B để mặc đồ vô trùng hoàn chỉnh trước khi tiếp cận khu vực Class A. Mỗi cấp đều có quy trình thay đồ riêng, ghế phân tách sạch - bẩn, và bố trí không gian để tránh giao cắt luồng vào - ra. Nếu thiết kế phòng thay đồ không hợp lý, nguy cơ nhiễm chéo ngay từ bước đầu sẽ tăng lên.

Phân cấp sạch Class D → C → B → A là cấu trúc tiêu chuẩn theo EU GMP Annex 1 đối với sản xuất vô trùng. Class A là khu vực chiết rót trực tiếp, được bao quanh bởi Class B; Class C và D là khu vực chuẩn bị và phụ trợ. Luồng người phải phản ánh đúng phân cấp này. Việc cho phép nhân sự di chuyển trực tiếp từ khu vực kém sạch vào vùng sạch hơn mà không qua airlock và thay đồ phù hợp là sai lệch nghiêm trọng trong audit.

Airlock nhân sự đóng vai trò đệm giữa các cấp sạch. Tại đây, áp suất chênh lệch được duy trì theo nguyên tắc pressure cascade để đảm bảo không khí luôn di chuyển từ khu vực sạch hơn sang khu vực kém sạch. Cửa airlock thường được trang bị interlock để ngăn mở đồng thời hai cửa. Khi một cửa mở, cửa còn lại bị khóa, giúp duy trì áp suất và ngăn nhiễm chéo. Nếu airlock không có interlock hoặc logic không ổn định, pressure cascade có thể bị phá vỡ trong vài giây - đủ để tạo rủi ro nhiễm.

Air Shower thường được tích hợp trong personnel flow ở những nhà máy có yêu cầu kiểm soát hạt cao. Air Shower kết hợp với hệ thống liên động cửa: cửa vào đóng, chu trình thổi khí diễn ra, sau đó cửa ra mới mở. Điều này đảm bảo nhân sự không bỏ qua bước làm sạch sơ bộ trước khi vào khu vực sạch hơn. Trong bối cảnh EU GMP, việc có hoặc không có Air Shower phải dựa trên phân tích rủi ro và chiến lược kiểm soát nhiễm tổng thể (CCS).

Sai lệch thường gặp khi audit EU GMP liên quan đến luồng người bao gồm: giao cắt giữa luồng vào và luồng ra; thiếu bằng chứng đào tạo GMP gowning; không có sơ đồ luồng được phê duyệt; interlock cửa hoạt động không ổn định; hoặc không duy trì được áp suất chênh lệch khi thay ca đông người. Một số trường hợp, layout được thiết kế đúng trên bản vẽ nhưng thực tế vận hành lại thay đổi, không cập nhật hồ sơ DQ và IQ.

Trong thực tế triển khai, việc tích hợp thiết bị kiểm soát ra vào ngay từ giai đoạn thiết kế giúp tối ưu personnel flow aseptic cleanroom. Các giải pháp như hệ thống interlock, Pass Box và Air Shower từ Thiết bị phòng sạch VCR thường được bố trí dựa trên phân tích luồng tổng thể và phân cấp sạch cụ thể của từng nhà máy. Hồ sơ kỹ thuật, sơ đồ điện và tài liệu test được chuẩn hóa để phục vụ IQ/OQ, giúp doanh nghiệp giảm rủi ro thiếu bằng chứng khi audit.

Tóm lại, luồng người trong dây chuyền tiêm không chỉ là vấn đề tiện lợi vận hành, mà là trụ cột của kiểm soát nhiễm. Khi GMP gowning flow được thiết kế theo nguyên tắc một chiều, có airlock và interlock phù hợp, hệ thống phòng sạch sẽ duy trì được tính ổn định lâu dài và sẵn sàng cho các cuộc thanh tra quốc tế.

Xem thêm: Xác định số lượng người trong phòng sạch

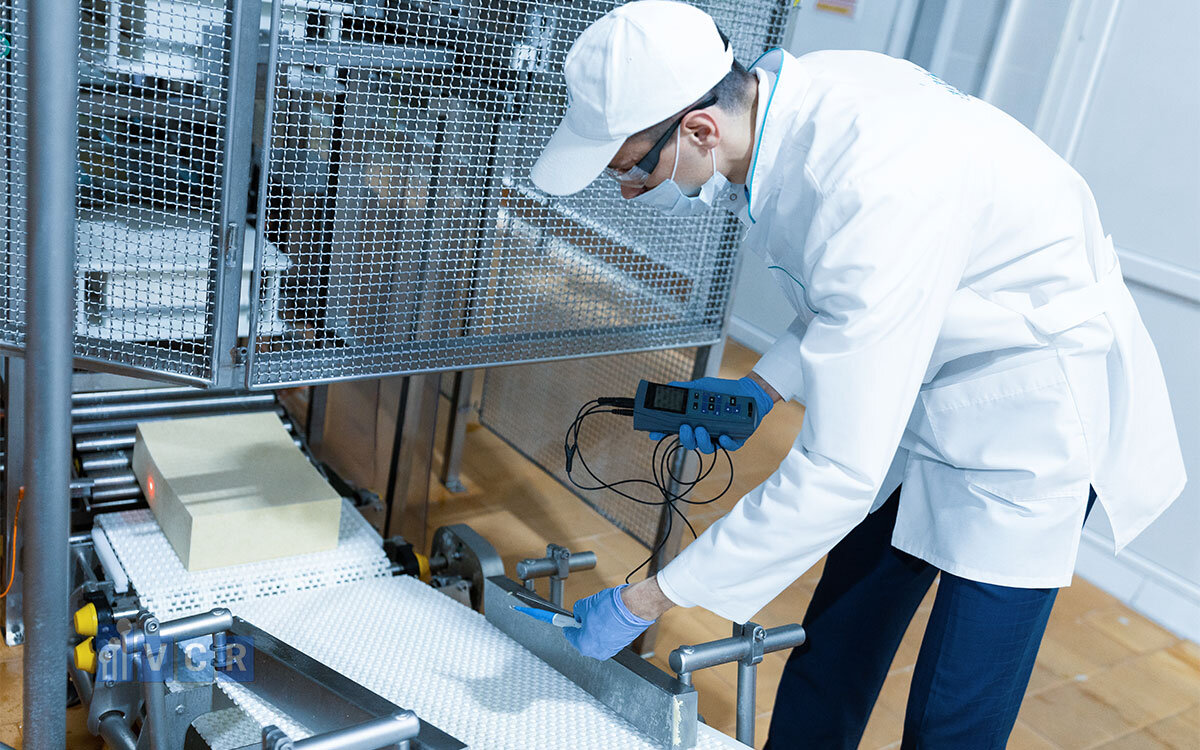

3. Phân tích luồng vật liệu (Material Flow) trong dây chuyền tiêm

Nếu luồng người là yếu tố rủi ro lớn nhất về vi sinh, thì luồng vật liệu lại là yếu tố quyết định tính ổn định của môi trường vô trùng. Trong dây chuyền sản xuất thuốc tiêm, material flow cleanroom GMP phải được thiết kế theo nguyên tắc một chiều, tách biệt hoàn toàn giữa vật liệu chưa xử lý và vật liệu đã đạt trạng thái sạch. Đây là trụ cột của aseptic filling logistics theo WHO GMP và EU GMP Annex 1.

Trước hết, cần phân loại rõ vật liệu trong dây chuyền tiêm. Nhóm thứ nhất là bao bì sơ cấp như lọ thủy tinh, ống tiêm, nút cao su, nắp nhôm. Nhóm thứ hai là nguyên liệu hoạt chất và tá dược. Nhóm thứ ba là bán thành phẩm sau các công đoạn pha chế hoặc trước khi đóng gói thứ cấp. Mỗi nhóm có mức độ kiểm soát và yêu cầu xử lý khác nhau, vì vậy luồng di chuyển không thể gom chung.

Vật liệu khi nhập vào nhà máy thường ở trạng thái “chưa sạch”. Do đó, bước đầu tiên trong material flow cleanroom GMP là phân tách rõ khu vực tiếp nhận và khu vực xử lý ban đầu. Bao bì thủy tinh và nút cao su phải đi qua khu vực rửa, sấy, tiệt trùng hoặc depyrogenation trước khi tiếp cận vùng sạch cao. Nguyên liệu hoạt chất phải được kiểm nghiệm, cân chia và xử lý trong điều kiện kiểm soát phù hợp trước khi đưa vào khu vực pha chế.

Airlock vật tư và Pass Box đóng vai trò chuyển tiếp giữa các cấp sạch. Airlock vật tư thường được bố trí giữa hành lang kém sạch và khu vực sạch hơn, có interlock để ngăn mở đồng thời hai cửa. Pass Box được sử dụng khi cần chuyển vật liệu nhỏ hoặc dụng cụ mà không cần di chuyển nhân sự. Đối với dây chuyền tiêm vô trùng, Pass Box động tích hợp HEPA có thể được sử dụng để duy trì cấp độ sạch trong quá trình trung chuyển. Nếu không có cơ chế liên động và kiểm soát chặt chẽ, vật liệu có thể trở thành nguồn nhiễm tiềm ẩn.

Nguyên tắc quan trọng trong thiết kế là tách biệt vật liệu sạch và chưa sạch. Sau khi được rửa và tiệt trùng, bao bì sơ cấp phải được đưa vào khu vực sạch cao hơn theo luồng riêng, không quay lại tuyến cũ. Sự giao cắt giữa hai trạng thái này là sai lệch nghiêm trọng. Layout phải đảm bảo rằng vật liệu đã tiệt trùng chỉ đi qua hành lang sạch và airlock được kiểm soát áp suất chênh lệch.

Khu vực rửa - tiệt trùng - depyrogenation là mắt xích trung tâm trong aseptic filling logistics. Lò depyrogenation, tủ sấy, nồi hấp phải được bố trí theo chuỗi liên tục: đầu vào từ khu vực chưa sạch và đầu ra trực tiếp vào khu vực sạch hơn, thường là Class C hoặc B tùy thiết kế. Việc mở cửa lò ở hai phía phải có cơ chế liên động để tránh nhiễm chéo. Nếu không thiết kế đúng, vật liệu sau tiệt trùng có thể tiếp xúc lại với môi trường kém sạch.

Luồng cấp vào khu vực chiết rót vô trùng là giai đoạn nhạy cảm nhất. Bao bì sơ cấp sau tiệt trùng được chuyển vào khu vực Class B bao quanh vùng Class A. Mọi thao tác trung chuyển phải diễn ra trong điều kiện kiểm soát chặt chẽ về hạt và vi sinh. HEPA Box hoặc FFU có thể được sử dụng để tăng cường kiểm soát tại điểm chuyển tiếp. Trong giai đoạn này, một sai lệch nhỏ về luồng hoặc áp suất có thể ảnh hưởng trực tiếp đến chất lượng sản phẩm.

Vận chuyển nội bộ bằng trolley sạch là chi tiết thường bị xem nhẹ. Trolley phải được làm từ vật liệu phù hợp GMP, dễ vệ sinh và chỉ sử dụng trong khu vực sạch xác định. Trolley không được di chuyển giữa khu vực kém sạch và sạch mà không qua quy trình làm sạch. Việc không kiểm soát phương tiện vận chuyển có thể làm phá vỡ cấu trúc kiểm soát nhiễm dù layout được thiết kế đúng.

Kiểm soát nhiễm chéo trong trung chuyển đòi hỏi sự phối hợp giữa thiết kế kiến trúc, hệ thống cửa liên động và giám sát áp suất. Khi vật liệu được chuyển qua airlock, hệ thống phải đảm bảo áp suất ổn định trước và sau khi mở cửa. Các thiết bị như Pass Box, HEPA Box và FFU đóng vai trò tăng cường vùng bảo vệ tại các điểm nhạy cảm. Khi được bố trí đúng vị trí trong layout, chúng giúp duy trì điều kiện sạch trong suốt quá trình vận chuyển.

Trong thực tế triển khai tại Việt Nam, việc tích hợp thiết bị từ Thiết bị phòng sạch VCR vào material flow cleanroom GMP giúp chuẩn hóa cấu trúc trung chuyển. Pass Box và HEPA Box được thiết kế đồng bộ với hệ thống interlock và áp suất chênh lệch, hỗ trợ xây dựng hồ sơ IQ/OQ thuận lợi. FFU được bố trí tại các điểm chuyển cấp để đảm bảo luồng khí bảo vệ cục bộ.

Tóm lại, luồng vật liệu trong dây chuyền tiêm không chỉ là đường vận chuyển, mà là cấu trúc kiểm soát nhiễm có tính hệ thống. Khi aseptic filling logistics được thiết kế theo nguyên tắc một chiều, tách biệt trạng thái sạch - chưa sạch và tích hợp thiết bị phòng sạch phù hợp, nhà máy có thể duy trì sự ổn định môi trường và đáp ứng yêu cầu khắt khe của EU GMP Annex 1 trong dài hạn.

4. Phân tích luồng chất thải (Waste Flow) và kiểm soát rủi ro

Trong dây chuyền sản xuất thuốc tiêm vô trùng, nếu luồng người và luồng vật liệu được thiết kế để “đi vào” vùng sạch, thì luồng chất thải lại là cấu trúc “đi ra” mang theo nguy cơ nhiễm chéo cao nhất. Một waste flow aseptic facility không được kiểm soát đúng có thể phá vỡ toàn bộ chiến lược kiểm soát nhiễm (GMP contamination control strategy), đặc biệt theo yêu cầu EU GMP Annex 1.

Trước hết, cần phân loại rõ chất thải phát sinh trong dây chuyền tiêm. Nhóm thứ nhất là bao bì thứ cấp, vật liệu đóng gói, giấy carton - thường ít rủi ro vi sinh nhưng có thể mang bụi. Nhóm thứ hai là thủy tinh vỡ, ống tiêm lỗi hoặc nút cao su loại bỏ - có nguy cơ nhiễm chéo nếu đã tiếp xúc môi trường vô trùng. Nhóm thứ ba là sản phẩm lỗi hoặc bán thành phẩm không đạt - có thể chứa hoạt chất và cần xử lý theo quy trình đặc biệt. Việc phân loại này quyết định cách thiết kế luồng và mức độ kiểm soát áp suất.

Khác với luồng vật liệu đầu vào, luồng chất thải thường mang tính “ngược chiều”. Tuy nhiên, “ngược chiều” không có nghĩa là đi chung tuyến với luồng cấp vào. Nguyên tắc trong waste flow aseptic facility là tách biệt hoàn toàn tuyến di chuyển của chất thải khỏi hành lang sạch chính. Thông thường, khu vực thu gom chất thải (waste room) được thiết kế với áp suất âm nhẹ so với khu vực xung quanh. Điều này đảm bảo khi cửa mở, không khí chỉ đi từ khu sạch vào phòng chất thải, không lan ngược trở lại.

Kiểm soát áp suất âm trong waste room là một phần của pressure strategy tổng thể. Nếu phòng chất thải không duy trì được áp suất âm, nguy cơ vi sinh hoặc hạt bụi từ khu vực này có thể xâm nhập trở lại phòng sản xuất. Hệ thống HVAC và giám sát chênh áp phải được tích hợp với hệ thống cửa liên động để đảm bảo khi mở cửa, áp suất vẫn nằm trong giới hạn cho phép.

Hệ thống cửa liên động cho waste room là yêu cầu gần như bắt buộc trong nhà máy đạt chuẩn EU GMP. Tương tự airlock vật tư, cửa vào và cửa ra của khu chất thải không được mở đồng thời. Interlock đảm bảo chỉ một cửa mở tại một thời điểm, duy trì áp suất âm và tránh giao cắt luồng. Trong một số thiết kế, waste airlock có hai buồng: buồng tiếp nhận từ khu sạch và buồng chuyển ra ngoài khu kỹ thuật, mỗi buồng có interlock riêng.

Kiểm soát vi sinh khi thu gom chất thải là một phần quan trọng của GMP contamination control strategy. Chất thải từ khu vực Class B hoặc C có thể mang theo vi sinh tiềm ẩn. Vì vậy, quy trình thu gom phải bao gồm sử dụng túi hoặc thùng kín, xe đẩy chuyên dụng và SOP rõ ràng về tần suất thu gom. Nhân sự xử lý chất thải không nên giao cắt với nhân sự sản xuất vô trùng. Nếu cần, phải có quy trình thay đồ riêng.

Rủi ro nhiễm chéo từ chất thải thường bị đánh giá thấp. Ví dụ, thủy tinh vỡ có thể phát tán hạt; bao bì bẩn có thể mang vi sinh từ khu vực kém sạch; hoặc sản phẩm lỗi có thể rò rỉ hoạt chất. Nếu luồng chất thải quay ngược lại hành lang sạch, toàn bộ cấu trúc unidirectional flow bị phá vỡ. Trong audit EU GMP, thanh tra có thể kiểm tra trực tiếp tuyến di chuyển chất thải và đối chiếu với layout phê duyệt.

Về thẩm định, hệ thống xử lý chất thải phải được đưa vào cấu trúc IQ/OQ. IQ xác nhận lắp đặt đúng vị trí, cấu trúc cửa liên động và vật liệu phù hợp GMP. OQ kiểm tra logic interlock, alarm khi cửa mở quá lâu và khả năng duy trì áp suất âm. Nếu có hệ thống nghiền hoặc xử lý đặc biệt, cần thêm test chức năng và đánh giá an toàn. Hồ sơ này phải được tích hợp vào chiến lược kiểm soát nhiễm tổng thể của nhà máy.

Trong thực tế thiết kế và triển khai tại Việt Nam, việc bố trí waste airlock, interlock cửa và hệ thống giám sát áp suất thường được tích hợp đồng bộ cùng các giải pháp phòng sạch như Pass Box và hệ thống cửa từ Thiết bị phòng sạch VCR. Cách tiếp cận hệ thống giúp đảm bảo luồng chất thải không trở thành điểm yếu trong toàn bộ cấu trúc kiểm soát môi trường.

Tóm lại, luồng chất thải trong dây chuyền tiêm không chỉ là hoạt động hậu cần. Nó là một mắt xích quan trọng trong waste flow aseptic facility và GMP contamination control strategy. Khi được thiết kế với áp suất âm, interlock phù hợp và quy trình thu gom rõ ràng, nhà máy có thể giảm thiểu rủi ro nhiễm chéo và duy trì tuân thủ bền vững theo tiêu chuẩn quốc tế.

5. Tích hợp luồng người - vật liệu - chất thải trong thiết kế layout

Trong dây chuyền sản xuất thuốc tiêm vô trùng, việc phân tích từng luồng riêng lẻ là chưa đủ. Giá trị thực sự nằm ở khả năng tích hợp luồng người - vật liệu - chất thải trong cùng một cấu trúc layout, sao cho toàn bộ hệ thống vận hành theo nguyên tắc kiểm soát nhiễm thống nhất. Đây là nền tảng của thiết kế luồng phòng sạch theo yêu cầu EU GMP Annex 1.

Nguyên tắc cốt lõi là no cross-over principle - không giao cắt. Luồng người không được giao cắt với luồng vật liệu chưa xử lý; luồng vật liệu sạch không được đi cùng tuyến với chất thải; và luồng chất thải phải tách biệt hoàn toàn khỏi tuyến cấp liệu chính. Khi xảy ra giao cắt, dù chỉ tại một điểm nhỏ, rủi ro nhiễm chéo sẽ tăng lên đáng kể. Vì vậy, layout phải được thiết kế từ đầu dựa trên phân tích di chuyển thực tế, không chỉ dựa trên sự thuận tiện kiến trúc.

Thiết kế hành lang sạch và hành lang kỹ thuật là giải pháp phổ biến để đảm bảo nguyên tắc này. Hành lang sạch phục vụ di chuyển nhân sự và vật liệu đã xử lý, duy trì áp suất dương theo phân cấp sạch. Hành lang kỹ thuật hoặc hành lang phụ trợ được sử dụng cho bảo trì thiết bị, thu gom chất thải và tiếp cận hệ thống cơ điện mà không làm gián đoạn khu vực sản xuất. Cách tách đôi hành lang giúp hạn chế việc nhân sự kỹ thuật hoặc chất thải đi qua vùng sạch cao.

Phòng đệm (airlock) và buffer zone đóng vai trò trung gian giữa các cấp sạch. Đây là nơi chuyển tiếp luồng mà không làm phá vỡ cấu trúc áp suất chênh lệch. Buffer zone có thể được thiết kế riêng cho nhân sự, vật liệu hoặc chất thải, mỗi khu vực có interlock cửa và logic kiểm soát riêng. Trong dây chuyền tiêm, phòng đệm giữa Class C và B thường được thiết kế rất nghiêm ngặt vì đây là bước chuyển quan trọng trước khi vào khu vực bao quanh vùng Class A.

Áp suất chênh lệch phải được thiết kế tương ứng với từng khu vực trong layout. Phòng sạch cao hơn phải có áp suất cao hơn để duy trì pressure cascade. Ngược lại, phòng chất thải hoặc khu vực có nguy cơ nhiễm phải được duy trì áp suất âm. Việc bố trí cửa, airlock và hành lang phải hỗ trợ cấu trúc áp suất này. Nếu layout không phù hợp, hệ thống HVAC sẽ phải “gồng mình” bù áp và khó duy trì ổn định trong điều kiện vận hành thực tế.

Một mô hình layout đạt chuẩn EU GMP Annex 1 thường bao gồm: khu vực tiếp nhận và xử lý ban đầu tách biệt; chuỗi phòng thay đồ nhiều cấp cho nhân sự; airlock vật tư trước khi vào khu sạch; khu rửa và tiệt trùng có đầu ra trực tiếp vào vùng sạch hơn; và tuyến thu gom chất thải riêng có áp suất âm. Sơ đồ luồng phải được thể hiện rõ trong hồ sơ DQ và được xác nhận lại trong IQ/OQ thông qua smoke test và kiểm tra chênh áp.

Tại Việt Nam, một số dự án dây chuyền tiêm đã áp dụng cách tiếp cận tích hợp ngay từ giai đoạn thiết kế. Việc bố trí Pass Box, HEPA Box, interlock cửa và hệ thống giám sát chênh áp từ Thiết bị phòng sạch VCR được thực hiện dựa trên phân tích tổng thể luồng thay vì lắp đặt rời rạc. Điều này giúp layout đáp ứng đồng thời yêu cầu kỹ thuật, vận hành và thẩm định GMP.

Tóm lại, tích hợp luồng người - vật liệu - chất thải trong layout không chỉ là bài toán kiến trúc. Đó là cấu trúc kiểm soát nhiễm mang tính hệ thống. Khi nguyên tắc không giao cắt, phân cấp áp suất và buffer zone được thiết kế đồng bộ, dây chuyền tiêm sẽ vận hành ổn định và sẵn sàng cho các cuộc audit quốc tế.

6. Tác động của thiết kế luồng đến thẩm định GMP

Trong dây chuyền sản xuất thuốc tiêm vô trùng, thiết kế luồng không chỉ ảnh hưởng đến vận hành hằng ngày mà còn quyết định mức độ thành công của toàn bộ quá trình thẩm định GMP. Một layout hợp lý sẽ giúp URS - DQ - IQ - OQ - PQ diễn ra mạch lạc; ngược lại, nếu thiết kế luồng thiếu logic, doanh nghiệp sẽ phải “chữa cháy” ở giai đoạn thẩm định.

Ngay từ URS (User Requirement Specification), doanh nghiệp cần xác định rõ yêu cầu về luồng người, luồng vật liệu và luồng chất thải. URS phải mô tả nguyên tắc một chiều, không giao cắt và cấu trúc phân cấp sạch. Nếu URS không đề cập đến logic luồng, DQ (Design Qualification) sẽ thiếu cơ sở để phê duyệt layout phù hợp GMP. DQ phải chứng minh rằng thiết kế đáp ứng yêu cầu kiểm soát nhiễm theo WHO GMP và EU GMP Annex 1, bao gồm vị trí airlock, interlock, hành lang sạch và waste room.

Trong giai đoạn IQ (Installation Qualification), layout thực tế được đối chiếu với bản vẽ phê duyệt. Nếu trong quá trình thi công có thay đổi vị trí cửa, hành lang hoặc buffer zone mà không cập nhật hồ sơ, doanh nghiệp có thể gặp sai lệch nghiêm trọng khi audit. OQ (Operational Qualification) tiếp tục kiểm tra tính hiệu quả của thiết kế thông qua các bài test như smoke test và kiểm tra chênh áp.

Smoke test và airflow visualization là công cụ trực quan để chứng minh rằng luồng khí và cấu trúc cửa hỗ trợ đúng unidirectional flow. Khi mở cửa airlock hoặc trung chuyển vật liệu, luồng khí phải duy trì hướng bảo vệ sản phẩm. Nếu layout không hợp lý, smoke test sẽ cho thấy hiện tượng xoáy khí hoặc dòng khí đảo chiều, ảnh hưởng trực tiếp đến đánh giá PQ (Performance Qualification).

Worst-case scenario khi mở cửa là tình huống thanh tra thường yêu cầu kiểm tra. Ví dụ, khi hai nhân sự di chuyển liên tục qua airlock, hoặc khi vật liệu được chuyển nhiều lần trong thời gian ngắn, hệ thống có duy trì được áp suất và cấu trúc kiểm soát không? Nếu thiết kế luồng quá hẹp, thiếu buffer zone hoặc không có interlock hợp lý, nguy cơ mất chênh áp sẽ tăng cao.

Tích hợp hệ thống giám sát chênh áp là yếu tố then chốt để chứng minh hiệu quả thiết kế. Dữ liệu chênh áp liên tục giúp doanh nghiệp phân tích xu hướng và phát hiện điểm yếu trong layout. Nếu áp suất dao động bất thường tại một vị trí cụ thể, có thể cần xem xét lại cấu trúc cửa hoặc luồng di chuyển tại đó.

Cuối cùng, vai trò của hồ sơ thiết kế ngay từ đầu là yếu tố quyết định. Bản vẽ layout, sơ đồ luồng và phân tích rủi ro phải được lưu trữ và liên kết với hồ sơ thẩm định. Khi thiết kế được ghi nhận rõ ràng trong DQ và cập nhật nhất quán trong IQ/OQ/PQ, doanh nghiệp có thể chứng minh rằng luồng được xây dựng dựa trên chiến lược kiểm soát nhiễm tổng thể, chứ không phải giải pháp tạm thời.

Tóm lại, thiết kế luồng không chỉ là bài toán vận hành mà là nền tảng của thẩm định GMP. Một layout được xây dựng đúng từ đầu sẽ giúp quá trình validation diễn ra hiệu quả và giảm đáng kể rủi ro sai lệch trong audit quốc tế.

Xem thêm: Thẩm định IQ/OQ/PQ - những lỗi audit thường hay bắt lỗi

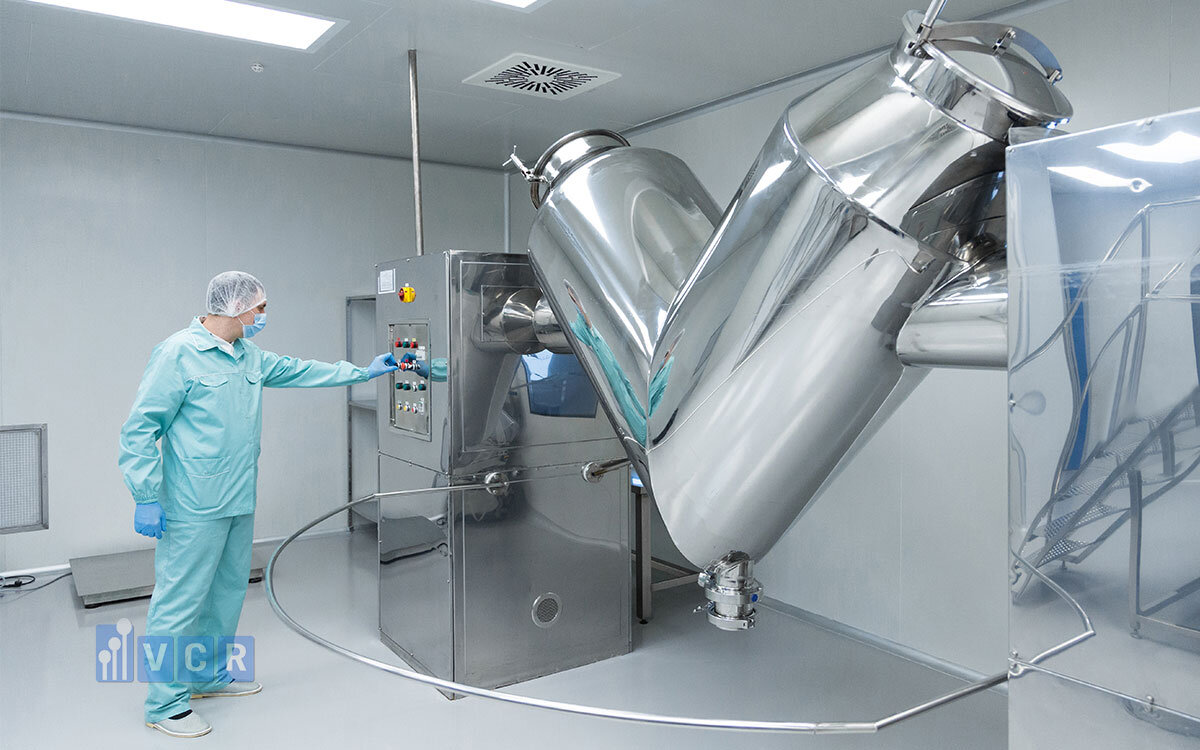

7. Những lỗi audit thường gặp về luồng trong dây chuyền tiêm

Trong dây chuyền sản xuất thuốc tiêm vô trùng, nhiều sai lệch audit không đến từ thiết bị chiết rót hay hệ thống HVAC, mà xuất phát từ cấu trúc luồng không được kiểm soát chặt chẽ. Thanh tra WHO GMP và đặc biệt là EU GMP Annex 1 thường đánh giá layout và thực tế vận hành để xác định nguy cơ nhiễm chéo. Dưới đây là những lỗi phổ biến nhất.

Lỗi đầu tiên là luồng người giao cắt với luồng vật liệu. Ví dụ, nhân sự thay ca đi qua hành lang cấp liệu, hoặc vật tư chưa tiệt trùng được chuyển qua tuyến di chuyển của nhân sự đã thay đồ cấp cao. Dù chỉ là một điểm giao cắt nhỏ, đây vẫn bị xem là vi phạm nguyên tắc “no cross-over”. Thanh tra thường yêu cầu doanh nghiệp chứng minh bằng sơ đồ luồng và quan sát thực tế, do đó sai lệch này rất khó che giấu.

Lỗi thứ hai là không có airlock riêng cho waste. Trong nhiều nhà máy cải tạo từ công trình cũ, chất thải được thu gom qua hành lang phụ trợ chung mà không có buffer zone hoặc áp suất âm. Điều này làm tăng nguy cơ nhiễm chéo ngược lại khu vực sạch. EU GMP Annex 1 yêu cầu kiểm soát nhiễm tổng thể (Contamination Control Strategy), và waste flow là một phần không thể bỏ qua.

Thiếu interlock tại điểm chuyển cấp là lỗi kỹ thuật nhưng có tác động lớn. Nếu cửa giữa Class C và B hoặc giữa khu vực sản xuất và airlock không có cơ chế liên động, khả năng mở đồng thời hai cửa sẽ phá vỡ pressure cascade. Thanh tra có thể kiểm tra trực tiếp logic cửa trong quá trình audit. Việc không có interlock hoặc interlock hoạt động không ổn định thường bị đánh giá là lỗ hổng kiểm soát.

Một sai lệch mang tính hệ thống là không có phân tích rủi ro theo ICH Q9. Doanh nghiệp có thể có layout hợp lý, nhưng nếu không có tài liệu chứng minh rằng thiết kế luồng dựa trên đánh giá rủi ro, hồ sơ sẽ thiếu cơ sở khoa học. ICH Q9 yêu cầu xác định điểm nguy cơ cao (critical points) và đưa ra biện pháp kiểm soát tương ứng.

Cuối cùng, sai lệch giữa thực tế vận hành và layout phê duyệt là lỗi thường gặp. Ví dụ, thêm cửa phụ, thay đổi tuyến di chuyển hoặc sử dụng tạm thời hành lang khác mà không cập nhật DQ và IQ. Khi thanh tra phát hiện sự khác biệt này, toàn bộ cấu trúc thẩm định có thể bị đặt câu hỏi.

Tóm lại, các lỗi về luồng trong dây chuyền tiêm thường phản ánh sự thiếu đồng bộ giữa thiết kế, vận hành và hồ sơ. Kiểm soát tốt từ đầu và cập nhật tài liệu đầy đủ là cách hiệu quả nhất để tránh rủi ro audit.

8. Xu hướng thiết kế dây chuyền tiêm 2026-2030

Giai đoạn 2026-2030 đánh dấu sự chuyển dịch mạnh mẽ trong thiết kế dây chuyền tiêm vô trùng, từ tư duy “đáp ứng tiêu chuẩn” sang tư duy “kiểm soát chủ động dựa trên dữ liệu”. Trọng tâm của xu hướng này là xây dựng Contamination Control Strategy (CCS) toàn diện, trong đó luồng người, vật liệu và chất thải được tích hợp vào một cấu trúc quản trị rủi ro thống nhất theo EU GMP Annex 1.

CCS không chỉ là tài liệu mô tả, mà là chiến lược thực tế liên kết layout, HVAC, interlock, monitoring và quy trình vận hành. Thiết kế dây chuyền tiêm trong giai đoạn mới phải chứng minh rằng mọi điểm chuyển cấp, airlock và buffer zone đều được đánh giá rủi ro và có biện pháp kiểm soát phù hợp.

Một xu hướng quan trọng khác là digital flow monitoring. Hệ thống cảm biến và phần mềm quản lý cho phép theo dõi trạng thái cửa, chênh áp, tần suất di chuyển qua airlock và thời gian mở cửa. Dữ liệu này không chỉ phục vụ audit mà còn giúp phát hiện sớm bất thường trong vận hành.

Liên quan đến đó là movement analytics - phân tích dữ liệu di chuyển của nhân sự và vật liệu. Thông qua dữ liệu ghi nhận từ hệ thống interlock và BMS, doanh nghiệp có thể đánh giá mức độ tuân thủ luồng một chiều, phát hiện điểm nghẽn hoặc nguy cơ giao cắt tiềm ẩn.

Trong giai đoạn thiết kế, mô phỏng 3D và CFD (Computational Fluid Dynamics) ngày càng được sử dụng để đánh giá luồng khí và luồng di chuyển trước khi xây dựng thực tế. Điều này giúp tối ưu layout và giảm rủi ro phải sửa đổi sau khi thẩm định.

Cuối cùng, xu hướng tích hợp hệ sinh thái thiết bị phòng sạch - từ Pass Box, HEPA Box, interlock đến hệ thống giám sát - tạo ra cấu trúc đồng bộ. Khi các thành phần này được thiết kế như một hệ thống thống nhất, dây chuyền tiêm sẽ đạt mức kiểm soát cao hơn và sẵn sàng cho yêu cầu audit ngày càng khắt khe.

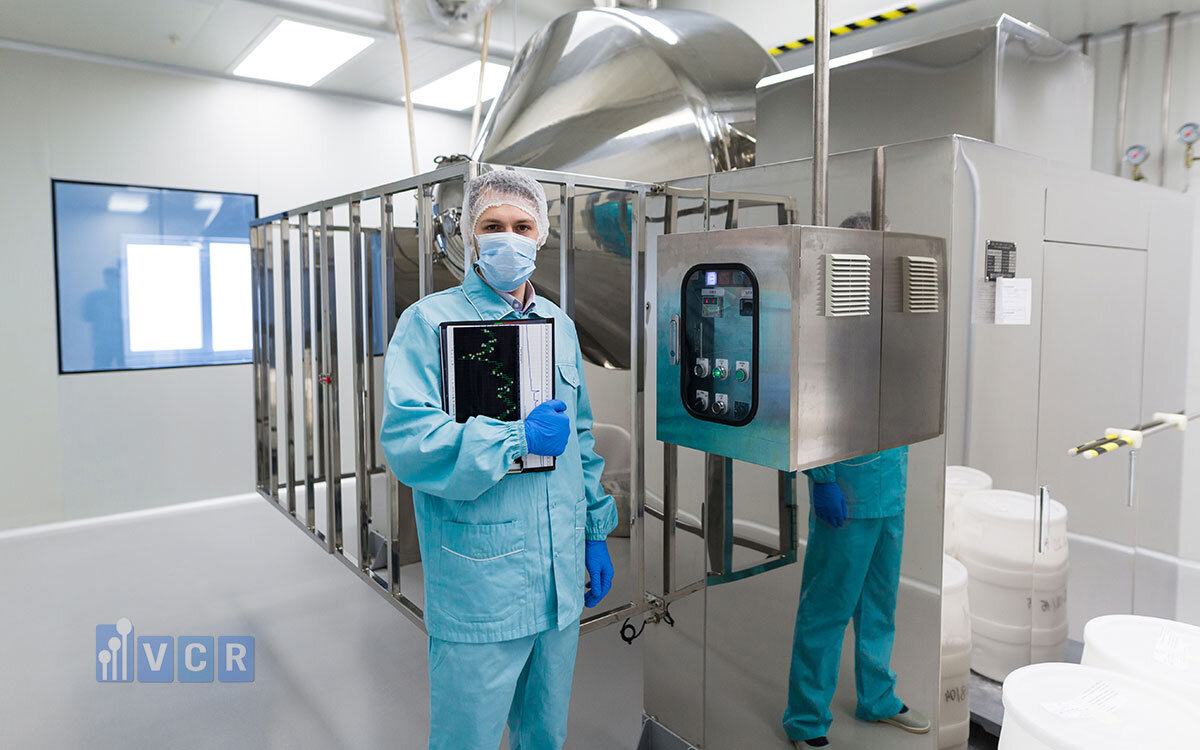

9. Vai trò của Thiết bị phòng sạch VCR trong tối ưu thiết kế luồng

Trong thiết kế dây chuyền tiêm vô trùng, tối ưu luồng không thể tách rời khỏi việc lựa chọn và bố trí đúng thiết bị phòng sạch. Đây là điểm mà Thiết bị phòng sạch VCR đóng vai trò như một đối tác kỹ thuật thay vì chỉ là nhà cung cấp sản phẩm.

Trước hết, VCR cung cấp hệ sinh thái thiết bị hỗ trợ trực tiếp cho cấu trúc luồng gồm Pass Box, HEPA Box, Interlock và FFU. Pass Box giúp tách biệt luồng vật liệu sạch - chưa sạch; HEPA Box và FFU tăng cường kiểm soát hạt tại điểm chuyển cấp; Interlock đảm bảo nguyên tắc không mở đồng thời hai cửa, duy trì pressure cascade. Khi các thiết bị này được thiết kế đồng bộ, layout phòng sạch sẽ vận hành theo đúng nguyên tắc unidirectional flow.

Bên cạnh cung cấp thiết bị, VCR tham gia tư vấn layout theo chuẩn GMP, phân tích luồng người - vật liệu - chất thải dựa trên yêu cầu WHO GMP và EU GMP Annex 1. Cách tiếp cận này giúp doanh nghiệp tránh lỗi giao cắt luồng hoặc bố trí airlock không hợp lý ngay từ giai đoạn DQ.

Một lợi thế quan trọng là khả năng chuẩn hóa hồ sơ kỹ thuật phục vụ thẩm định. Tài liệu vật liệu, bản vẽ, sơ đồ điện, logic interlock và hướng dẫn test được xây dựng phù hợp với cấu trúc IQ/OQ. Nhờ đó, doanh nghiệp có nền tảng tài liệu rõ ràng khi bước vào audit.

Trong thực tế triển khai tại Việt Nam, VCR còn hỗ trợ phối hợp kiểm tra hiện trường, giải đáp câu hỏi kỹ thuật trong quá trình thanh tra và đảm bảo thiết bị vận hành đúng theo hồ sơ phê duyệt. Vai trò này giúp tối ưu không chỉ thiết kế luồng, mà cả khả năng duy trì tuân thủ dài hạn của nhà máy.

Tham khảo các sản phẩm của Thiết bị phòng sạch VCR tại đây.

10. Kết luận: Luồng không chỉ là đường đi - đó là cấu trúc kiểm soát nhiễm

Trong dây chuyền sản xuất thuốc tiêm vô trùng, luồng người - vật liệu - chất thải không đơn thuần là sơ đồ giao thông nội bộ. Đó là cấu trúc kiểm soát nhiễm được xây dựng từ kiến trúc, áp suất chênh lệch, hệ thống cửa liên động cho đến quy trình vận hành hằng ngày. Khi luồng được thiết kế đúng, hệ thống phòng sạch có thể duy trì ổn định; khi luồng sai, mọi nỗ lực từ HVAC đến thiết bị chiết rót đều khó bù đắp.

Thiết kế luồng vì vậy chính là nền tảng chất lượng. Nguyên tắc một chiều, không giao cắt, phân cấp sạch rõ ràng và buffer zone hợp lý giúp hạn chế tối đa nguy cơ nhiễm chéo. Những yếu tố này phải được xác định ngay từ giai đoạn URS và DQ, thay vì điều chỉnh sau khi phát sinh sai lệch trong OQ hoặc PQ.

Kiểm soát luồng không dừng ở bản vẽ kiến trúc. Nó kéo dài đến cách vận hành thực tế: đào tạo nhân sự về GMP gowning flow, kiểm soát trung chuyển vật liệu, thu gom chất thải đúng tuyến và duy trì áp suất chênh lệch liên tục. Khi thiết kế và vận hành đồng bộ, hệ thống sẽ đạt trạng thái ổn định dài hạn.

Lợi ích của cách tiếp cận này không chỉ nằm ở việc vượt qua audit WHO GMP hay EU GMP Annex 1. Một layout hợp lý giúp giảm sai lệch, hạn chế chi phí sửa đổi và tránh gián đoạn sản xuất. Chi phí đầu tư ban đầu cho thiết kế đúng thường thấp hơn nhiều so với chi phí khắc phục sau audit.

Cuối cùng, quản trị luồng đòi hỏi tư duy hệ thống. Thay vì xử lý từng sự cố riêng lẻ, doanh nghiệp cần nhìn nhận layout như một chiến lược kiểm soát nhiễm tổng thể - nơi mỗi cửa, mỗi hành lang và mỗi airlock đều góp phần bảo vệ chất lượng sản phẩm và uy tín thương hiệu trong dài hạn.

11. FAQ - Câu hỏi thường gặp về thiết kế luồng trong dây chuyền tiêm

Q1: Luồng người trong dây chuyền tiêm cần tuân thủ nguyên tắc gì?

Luồng người phải tuân thủ nguyên tắc một chiều (one-way flow), đi từ khu vực kém sạch đến sạch hơn theo trình tự Class D → C → B → A. Không được quay ngược lại tuyến cũ nếu chưa thực hiện lại quy trình thay đồ theo GMP gowning flow.

Q2: Có bắt buộc tách riêng luồng chất thải không?

Có. Trong dây chuyền tiêm vô trùng, luồng chất thải phải tách biệt khỏi luồng người và vật liệu sạch. Khu vực waste nên có airlock riêng và duy trì áp suất âm để tránh nhiễm chéo ngược lại khu vực sản xuất.

Q3: EU GMP Annex 1 yêu cầu gì về layout vô trùng?

EU GMP Annex 1 yêu cầu phân cấp rõ Class A/B/C/D, kiểm soát nhiễm theo Contamination Control Strategy (CCS), duy trì áp suất chênh lệch và đảm bảo luồng di chuyển không giao cắt. Layout phải chứng minh được khả năng bảo vệ vùng vô trùng trong điều kiện vận hành thực tế.

Q4: Airlock và interlock có bắt buộc không?

Mặc dù tiêu chuẩn không luôn ghi “bắt buộc”, nhưng trong thực tế phòng sạch vô trùng đạt GMP, airlock và interlock là cấu phần gần như tiêu chuẩn. Chúng giúp duy trì pressure cascade và ngăn mở đồng thời hai cửa giữa các cấp sạch.

Q5: Khi thay đổi layout có cần thẩm định lại không?

Có. Mọi thay đổi ảnh hưởng đến luồng người, vật liệu hoặc cấu trúc cửa đều phải được đánh giá theo quy trình change control và có thể yêu cầu thẩm định lại (requalification), đặc biệt nếu ảnh hưởng đến áp suất hoặc phân cấp sạch.

Q6: Thiết bị nào hỗ trợ tối ưu luồng vật liệu?

Pass Box, HEPA Box, FFU và hệ thống interlock là những thiết bị quan trọng. Khi được tích hợp đồng bộ, chúng giúp duy trì phân cấp sạch và giảm nguy cơ nhiễm chéo trong trung chuyển vật tư.

Q7: Làm sao tránh giao cắt giữa luồng người và vật liệu?

Thiết kế layout ngay từ đầu theo nguyên tắc no cross-over, tách riêng hành lang, sử dụng airlock riêng cho từng luồng và kiểm soát bằng interlock. Sơ đồ luồng phải được phê duyệt trong DQ và tuân thủ nghiêm trong vận hành thực tế.
