Áp suất phòng sạch và Phương pháp kiểm tra chênh áp

Cùng thiết bị phòng sạch VCR tìm hiểu các phương pháp đo chênh áp hiệu quả trong bài viết dưới đây! Xem ngay áp suất phòng sạch và phương pháp kiểm tra chênh áp đúng tiêu chuẩn để đảm bảo môi trường sạch đạt chuẩn GMP!

I. Tổng quan

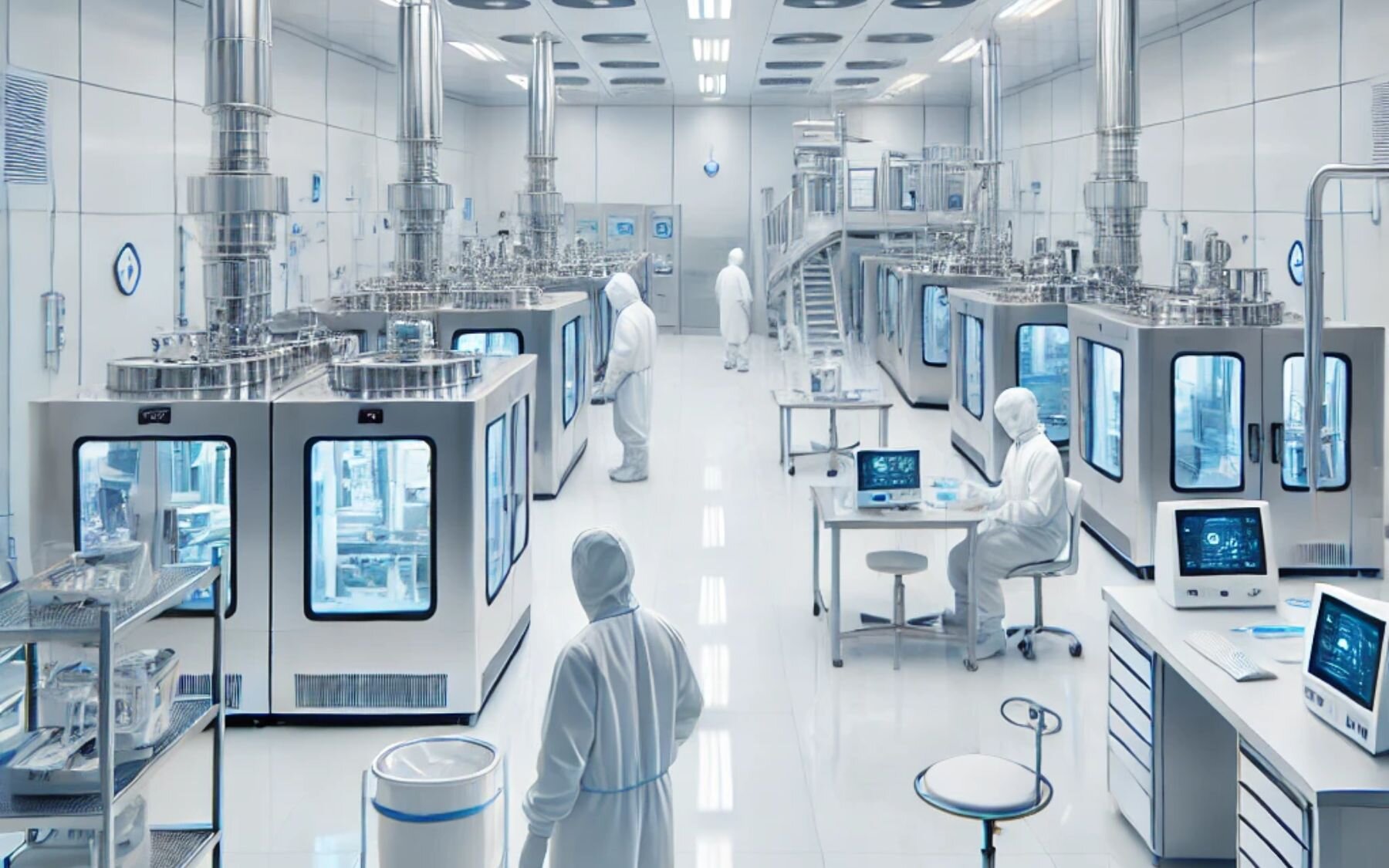

Giới thiệu về phòng sạch

Phòng sạch là một không gian có môi trường được kiểm soát nghiêm ngặt nhằm đảm bảo mức độ ô nhiễm thấp theo các tiêu chuẩn cụ thể. Phòng sạch được thiết kế để giảm thiểu sự xâm nhập của các hạt bụi, vi sinh vật, hơi ẩm và các tác nhân gây ô nhiễm khác, giúp đảm bảo chất lượng sản phẩm và an toàn sản xuất trong các ngành công nghiệp đặc thù như thực phẩm, dược phẩm, điện tử và y tế.
Một trong những yếu tố quan trọng nhất trong phòng sạch là áp suất không khí, đóng vai trò kiểm soát luồng không khí, đảm bảo môi trường luôn đạt tiêu chuẩn và ngăn ngừa rủi ro nhiễm bẩn trong quá trình sản xuất.
Tại sao kiểm soát áp suất phòng sạch quan trọng?
Ngăn chặn nhiễm chéo giữa các khu vực có độ sạch khác nhau
Trong phòng sạch, sự chênh lệch áp suất giúp định hướng dòng khí, ngăn không khí từ khu vực ít sạch hơn tràn vào khu vực sạch hơn. Nếu áp suất không được kiểm soát chặt chẽ, các hạt bụi, vi khuẩn và tạp chất có thể xâm nhập vào vùng sản xuất, ảnh hưởng nghiêm trọng đến chất lượng sản phẩm.
Ví dụ trong sản xuất thực phẩm, khu vực chế biến với yêu cầu vô trùng cao phải có áp suất cao hơn so với khu vực đóng gói để tránh nhiễm bẩn từ không khí bên ngoài. Trong ngành dược phẩm, phòng pha chế thuốc thường được duy trì áp suất dương để bảo vệ nguyên liệu khỏi sự xâm nhập của vi khuẩn và tạp chất.
Duy trì luồng không khí đúng hướng, đảm bảo môi trường kiểm soát
Dòng khí trong phòng sạch cần di chuyển theo hướng kiểm soát để loại bỏ hạt bụi và vi khuẩn hiệu quả. Điều này chỉ có thể đạt được khi duy trì sự chênh lệch áp suất hợp lý giữa các khu vực.
Có hai loại áp suất phòng sạch phổ biến:

• Áp suất dương (Positive Pressure Room)
• Áp suất bên trong cao hơn bên ngoài, giúp đẩy không khí bẩn ra ngoài.
• Ứng dụng trong sản xuất thực phẩm, dược phẩm, linh kiện điện tử.
• Áp suất âm (Negative Pressure Room)



Áp suất bên trong thấp hơn bên ngoài, hút không khí vào trong để ngăn chất ô nhiễm thoát ra ngoài.
Ứng dụng trong phòng cách ly y tế, sản xuất hóa chất độc hại, phòng xử lý vi sinh.
Kiểm soát áp suất không chỉ giúp duy trì tiêu chuẩn sạch mà còn giảm thiểu chi phí bảo trì và tối ưu hóa hệ thống lọc khí trong nhà máy.
Đáp ứng các tiêu chuẩn GMP, HACCP, ISO 14644-1
Trong ngành thực phẩm, dược phẩm và phòng sạch, có nhiều tiêu chuẩn quốc tế quy định về kiểm soát áp suất không khí:
ISO 14644-1: Xác định cấp độ sạch không khí dựa trên số lượng hạt bụi trong phòng sạch.
GMP (Good Manufacturing Practice): Quy định kiểm soát môi trường sản xuất để đảm bảo chất lượng sản phẩm.
HACCP (Hazard Analysis and Critical Control Points): Hệ thống phân tích mối nguy và kiểm soát điểm tới hạn trong ngành thực phẩm.
Theo các tiêu chuẩn này, sự chênh áp giữa các khu vực phòng sạch phải được duy trì ổn định để tránh nguy cơ nhiễm bẩn và đảm bảo chất lượng sản phẩm.
Ví dụ, theo ISO 14644-1, chênh áp giữa phòng sạch và môi trường bên ngoài phải đạt tối thiểu 10 Pa. Trong khi đó, tiêu chuẩn GMP yêu cầu phòng sạch phải duy trì chênh áp từ 5 - 15 Pa, tùy thuộc vào mức độ kiểm soát ô nhiễm.
Kiểm soát áp suất phòng sạch là yếu tố quan trọng giúp duy trì môi trường sản xuất an toàn và đạt tiêu chuẩn chất lượng. Việc duy trì áp suất ổn định không chỉ giúp ngăn chặn nhiễm chéo giữa các khu vực mà còn đảm bảo luồng không khí luôn đúng hướng, bảo vệ sản phẩm và giảm thiểu rủi ro sản xuất. Để đạt hiệu quả cao nhất, nhà máy cần sử dụng các thiết bị đo chênh áp như đồng hồ chênh áp, cảm biến chênh áp, đồng thời duy trì hệ thống kiểm soát khí phù hợp với tiêu chuẩn quốc tế.

II. Áp suất phòng sạch là gì?

Định nghĩa áp suất phòng sạch
Áp suất phòng sạch là sự chênh lệch áp suất giữa phòng sạch và môi trường bên ngoài hoặc giữa các khu vực có mức độ sạch khác nhau. Điều này giúp kiểm soát dòng không khí, hạn chế ô nhiễm và duy trì điều kiện sản xuất tối ưu.
Phân loại áp suất phòng sạch
Áp suất phòng sạch được chia thành hai loại chính: áp suất dương và áp suất âm, mỗi loại có những ứng dụng riêng trong các lĩnh vực khác nhau.
Áp suất dương
Áp suất trong phòng cao hơn áp suất bên ngoài, tạo điều kiện để đẩy không khí ra ngoài nhằm ngăn chặn tạp chất xâm nhập. Hệ thống này thường được sử dụng trong các môi trường yêu cầu độ sạch cao như:

• Nhà máy thực phẩm: Ngăn chặn vi khuẩn từ môi trường bên ngoài xâm nhập vào khu vực chế biến.
• Dược phẩm và y tế: Duy trì độ sạch vô trùng trong sản xuất thuốc, vắc-xin, thiết bị y tế.
• Vi điện tử: Bảo vệ linh kiện nhạy cảm khỏi tạp chất và hơi ẩm có thể gây hư hại.
  Áp suất âm

Áp suất trong phòng thấp hơn so với bên ngoài, giúp không khí từ khu vực bên ngoài tràn vào và ngăn không khí bên trong thoát ra. Điều này có tác dụng kiểm soát và ngăn chặn sự phát tán của các chất ô nhiễm nguy hiểm. Các ứng dụng phổ biến gồm:

• Phòng thí nghiệm vi sinh: Ngăn chặn vi khuẩn, virus thoát ra ngoài môi trường.
• Khu cách ly y tế: Đảm bảo vi khuẩn, virus không phát tán ra khu vực khác.
• Sản xuất hóa chất độc hại: Hạn chế rò rỉ hóa chất nguy hiểm ra bên ngoài.

Việc lựa chọn loại áp suất phù hợp phụ thuộc vào đặc thù của từng ngành công nghiệp. Để đảm bảo môi trường đạt tiêu chuẩn, các nhà máy cần giám sát chặt chẽ áp suất bằng đồng hồ chênh áp hoặc cảm biến chênh áp, giúp duy trì điều kiện sản xuất ổn định và bảo vệ an toàn cho sản phẩm cũng như con người.

III. Phương pháp kiểm tra chênh áp phòng sạch

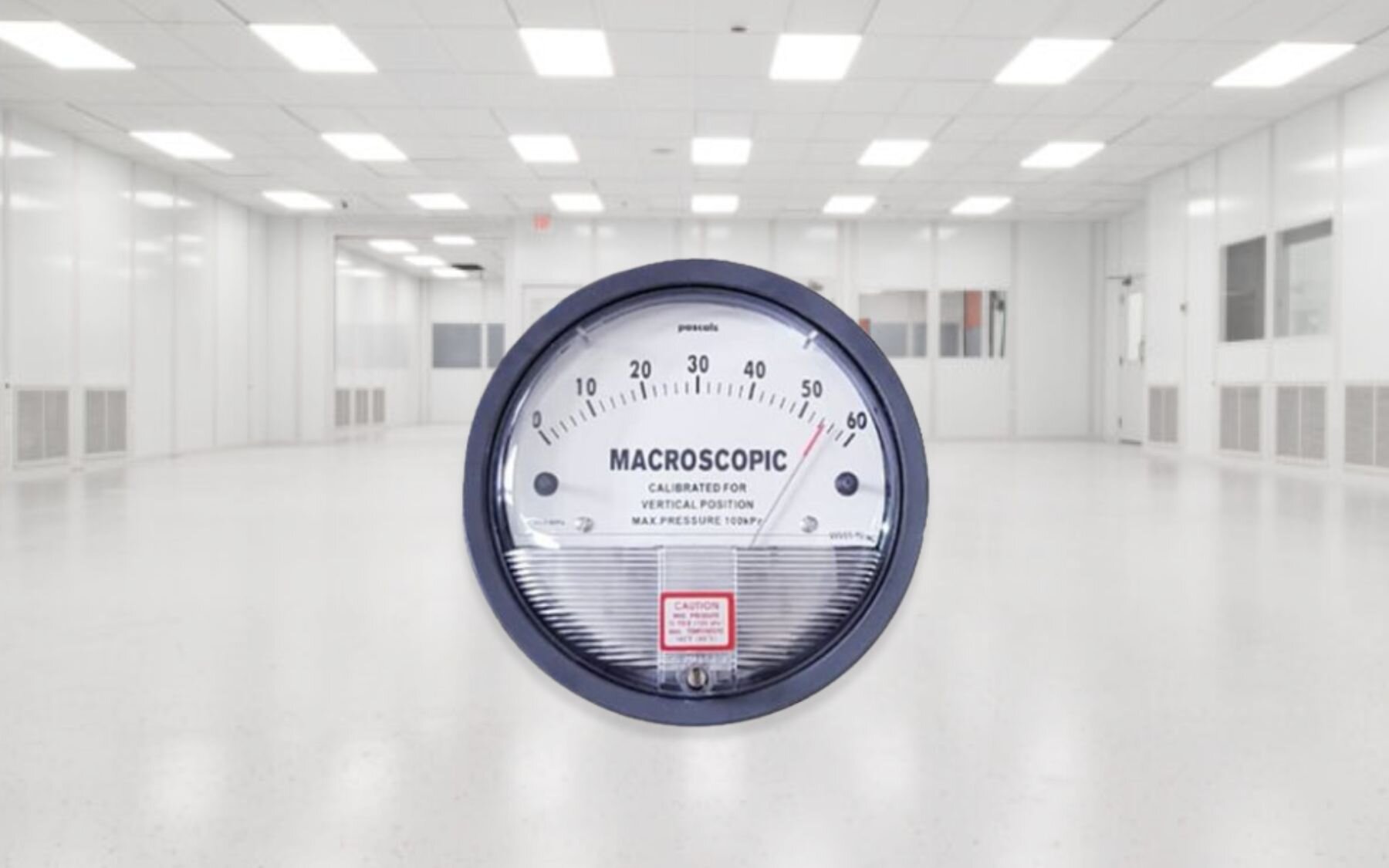

1. Đồng hồ chênh áp (Differential Pressure Gauge)

Đồng hồ chênh áp là phương pháp phổ biến nhất để kiểm soát áp suất trong phòng sạch. Thiết bị này hiển thị chính xác mức chênh lệch áp suất giữa hai khu vực, giúp người vận hành dễ dàng theo dõi và điều chỉnh hệ thống khi cần thiết.
Các loại đồng hồ chênh áp phổ biến bao gồm:

• Đồng hồ chênh áp Magnehelic: Hoạt động theo cơ chế cơ học, không cần nguồn điện, dễ sử dụng và có độ bền cao.
• Đồng hồ chênh áp điện tử: Cho phép hiển thị số liệu chính xác hơn, có thể kết nối với hệ thống giám sát tự động.
• Đồng hồ chênh áp cơ học: Sử dụng nguyên lý cơ học để đo áp suất mà không cần cảm biến điện tử.
• Đồng hồ chênh áp thường được lắp đặt ở các vị trí quan trọng như trên tường, cửa hoặc các vị trí kiểm soát dòng khí, giúp đảm bảo áp suất phòng sạch luôn trong ngưỡng tiêu chuẩn.

Xem thêm: Phân loại Đồng hồ chênh áp

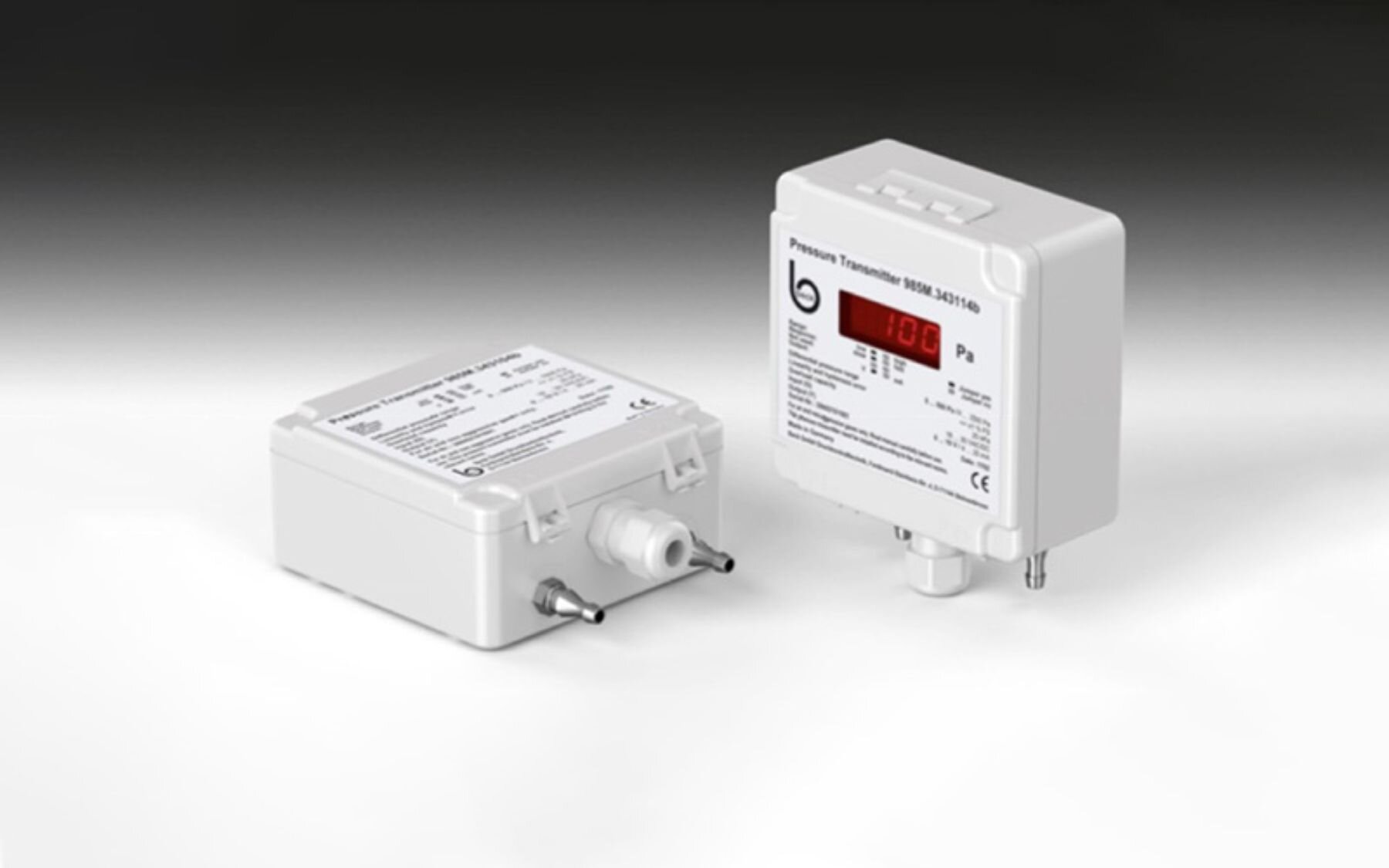

2. Cảm biến chênh áp (Differential Pressure Sensor)

Cảm biến chênh áp là một giải pháp hiện đại giúp giám sát áp suất trong phòng sạch một cách tự động. Thiết bị này có khả năng truyền dữ liệu trực tiếp về trung tâm điều khiển, giúp người quản lý theo dõi và điều chỉnh hệ thống nhanh chóng mà không cần kiểm tra thủ công.
Cảm biến chênh áp thường được tích hợp vào hệ thống giám sát tự động của phòng sạch, cho phép đưa ra cảnh báo khi có sự thay đổi bất thường về áp suất. Đây là lựa chọn tối ưu cho các nhà máy sản xuất hiện đại, đặc biệt là trong ngành dược phẩm, thực phẩm và vi điện tử.

Xem thêm: Cảm biến chênh áp và các ứng dụng của nó

3. Kiểm tra bằng ống Pitot (Pitot Tube)

Ống Pitot là một thiết bị được sử dụng để đo vận tốc dòng khí và từ đó tính toán chênh lệch áp suất. Phương pháp này thường áp dụng trong các hệ thống HVAC (Heating, Ventilation, and Air Conditioning) và các đường ống khí, giúp kiểm soát lưu lượng và áp suất không khí trong phòng sạch.
Dù không phổ biến bằng đồng hồ chênh áp hay cảm biến chênh áp, nhưng ống Pitot vẫn được sử dụng trong một số trường hợp đặc biệt, nhất là khi cần đo đạc vận tốc khí để điều chỉnh hệ thống thông gió.

4. Kiểm tra bằng ống nước chữ U (Manometer)

Ống nước chữ U là một thiết bị đo chênh áp đơn giản, hoạt động dựa trên nguyên tắc sử dụng cột nước để xác định áp suất giữa hai khu vực. Khi có sự chênh lệch áp suất, mức nước trong hai nhánh của ống sẽ thay đổi, cho phép người vận hành xác định giá trị chênh áp.
Tuy nhiên, phương pháp này có độ chính xác thấp hơn so với đồng hồ chênh áp hiện đại và không thích hợp để giám sát liên tục trong các phòng sạch yêu cầu kiểm soát chặt chẽ.

5. Kiểm tra bằng hệ thống đo tự động trong BMS (Building Management System)

BMS (Building Management System) là hệ thống giám sát thông minh, được sử dụng để quản lý toàn bộ thông số kỹ thuật trong nhà máy, bao gồm chênh lệch áp suất phòng sạch.
Hệ thống này tích hợp cảm biến chênh áp, cho phép theo dõi áp suất theo thời gian thực. Khi áp suất vượt ngưỡng tiêu chuẩn, BMS sẽ tự động phát cảnh báo để nhân viên kỹ thuật kịp thời xử lý. Đây là phương pháp tối ưu dành cho các nhà máy sản xuất có quy mô lớn, giúp đảm bảo hoạt động của phòng sạch luôn được kiểm soát một cách hiệu quả.

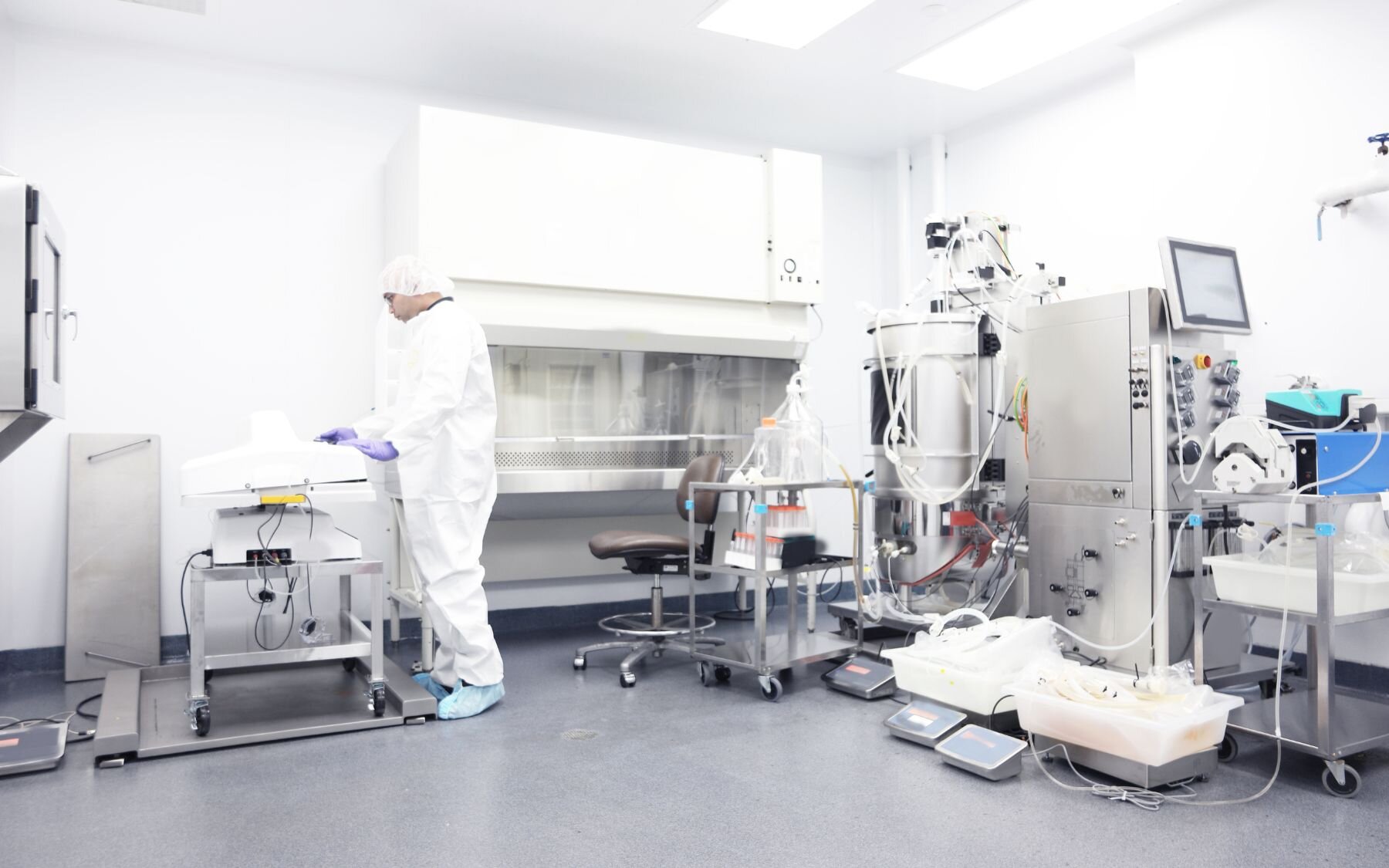

IV. Tiêu chuẩn chênh áp trong phòng sạch

Theo tiêu chuẩn ISO 14644-1
Tiêu chuẩn ISO 14644-1 quy định các yêu cầu về kiểm soát môi trường trong phòng sạch, trong đó chênh lệch áp suất là một yếu tố quan trọng để đảm bảo mức độ sạch cần thiết. Theo tiêu chuẩn này:
Áp suất dương: Yêu cầu duy trì ≥10 Pa giữa phòng sạch và hành lang để ngăn không khí từ bên ngoài xâm nhập vào phòng sạch. Điều này giúp duy trì môi trường không khí sạch hơn trong khu vực sản xuất.
Áp suất âm: Phòng chứa hóa chất hoặc vi khuẩn cần duy trì ≤-5 Pa để ngăn chặn sự phát tán của các tác nhân gây ô nhiễm ra bên ngoài. Áp suất âm thường được sử dụng trong các khu vực như phòng cách ly, phòng nghiên cứu vi sinh hoặc khu vực sản xuất hóa chất độc hại.
Theo tiêu chuẩn GMP, HACCP
Trong ngành thực phẩm và dược phẩm, tiêu chuẩn GMP (Good Manufacturing Practice) và HACCP (Hazard Analysis and Critical Control Points) quy định chặt chẽ về chênh áp giữa các khu vực để tránh nguy cơ nhiễm chéo.
Áp suất trong khu vực sạch phải luôn cao hơn khu vực ít sạch hơn từ 5-15 Pa, đảm bảo luồng không khí di chuyển từ khu vực sạch hơn sang khu vực bẩn hơn, giúp hạn chế sự xâm nhập của vi khuẩn, bụi và các tạp chất gây ảnh hưởng đến chất lượng sản phẩm.
Ví dụ, trong một nhà máy sản xuất thực phẩm hoặc dược phẩm, khu vực pha chế nguyên liệu phải có áp suất cao hơn khu vực đóng gói để ngăn bụi và vi khuẩn xâm nhập vào sản phẩm.
Nguyên tắc kiểm soát chênh áp
Để đảm bảo chênh lệch áp suất trong phòng sạch luôn nằm trong giới hạn tiêu chuẩn, cần tuân thủ các nguyên tắc kiểm soát sau:
Phải được giám sát liên tục: Sử dụng đồng hồ chênh áp hoặc cảm biến chênh áp để theo dõi áp suất trong thời gian thực.
Hệ thống cảnh báo khi chênh áp vượt ngưỡng: Khi áp suất tăng hoặc giảm ngoài mức tiêu chuẩn, hệ thống cần phát cảnh báo để nhân viên kỹ thuật có thể xử lý kịp thời.
Duy trì áp suất ổn định trong quá trình vận hành: Hệ thống thông gió, điều hòa không khí và cửa phòng sạch phải được thiết kế phù hợp để đảm bảo áp suất không bị dao động quá mức trong quá trình sản xuất.
Việc tuân thủ các tiêu chuẩn và nguyên tắc kiểm soát chênh áp không chỉ giúp duy trì môi trường phòng sạch đạt tiêu chuẩn mà còn đảm bảo chất lượng sản phẩm và an toàn cho quá trình sản xuất.

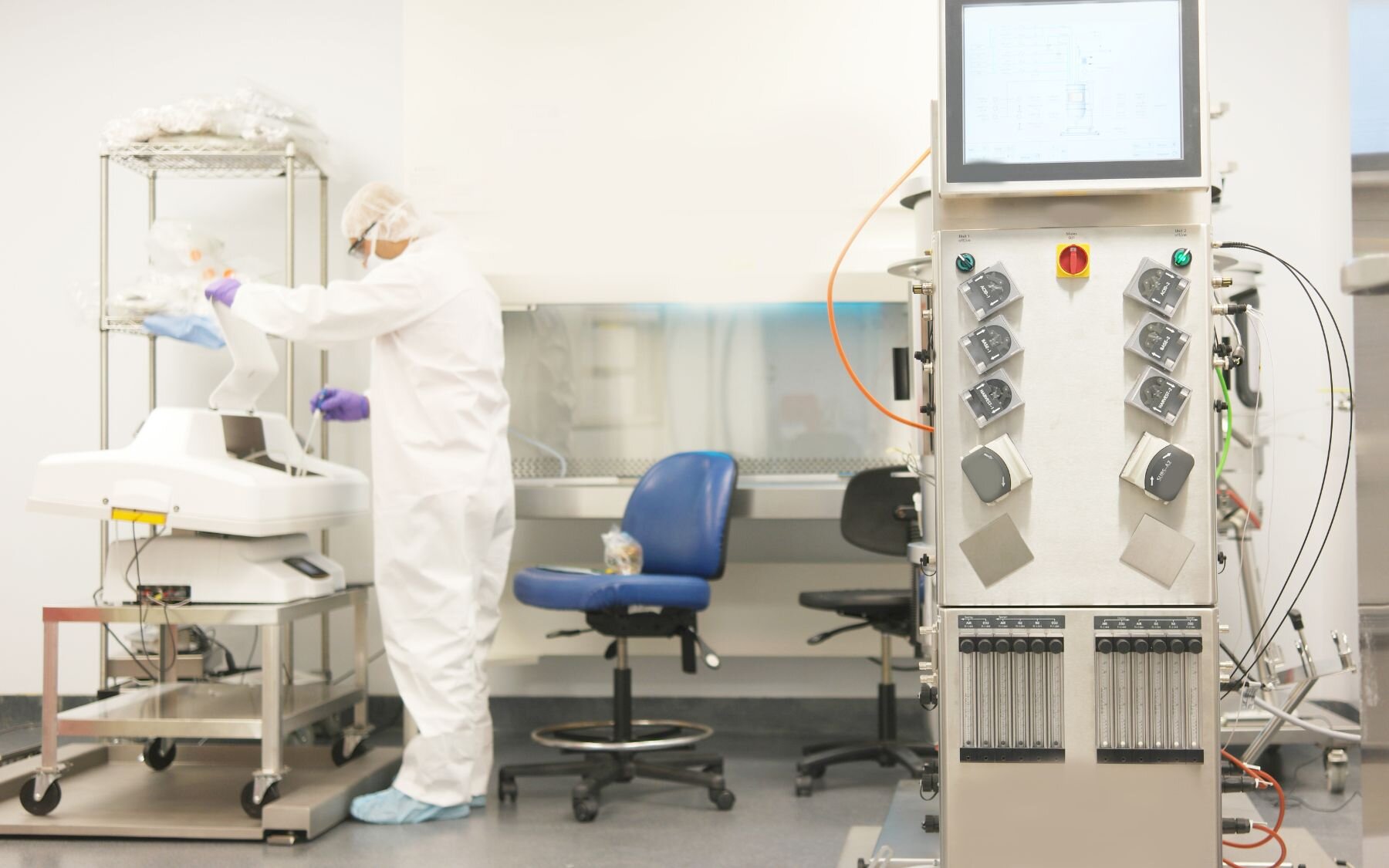

V. Cách duy trì áp suất ổn định trong phòng sạch

Để đảm bảo phòng sạch luôn duy trì chênh lệch áp suất theo tiêu chuẩn, cần thực hiện các biện pháp kiểm soát và giám sát chặt chẽ. Việc duy trì áp suất ổn định giúp ngăn ngừa nhiễm chéo, kiểm soát chất lượng không khí và đảm bảo hoạt động sản xuất đạt tiêu chuẩn.

1. Sử dụng quạt và hệ thống lọc khí HEPA để điều chỉnh áp suất

Hệ thống quạt và bộ lọc HEPA đóng vai trò quan trọng trong việc điều chỉnh áp suất và duy trì môi trường không khí sạch trong phòng sạch.
Quạt điều áp giúp điều chỉnh lưu lượng khí vào và ra, tạo sự chênh lệch áp suất giữa các khu vực.
Bộ lọc HEPA loại bỏ các hạt bụi, vi khuẩn và tạp chất trong không khí, đảm bảo phòng sạch duy trì độ sạch theo yêu cầu.
Hệ thống này cần được thiết kế phù hợp để đảm bảo không khí di chuyển đúng hướng, từ khu vực sạch hơn sang khu vực ít sạch hơn, giúp duy trì áp suất ổn định.

2. Định kỳ kiểm tra và bảo trì đồng hồ chênh áp

Đồng hồ chênh áp là thiết bị giúp giám sát áp suất phòng sạch. Việc kiểm tra và bảo trì định kỳ giúp phát hiện sớm các vấn đề và đảm bảo thiết bị hoạt động chính xác.
Kiểm tra độ chính xác: Hiệu chuẩn đồng hồ chênh áp theo lịch trình để đảm bảo đo lường chính xác.
Vệ sinh và thay thế khi cần thiết: Loại bỏ bụi bẩn, kiểm tra rò rỉ và thay thế thiết bị nếu có dấu hiệu hỏng hóc.
Ghi nhận dữ liệu chênh áp thường xuyên để kịp thời điều chỉnh khi có sự thay đổi bất thường.

3. Đảm bảo cửa phòng sạch luôn đóng kín, tránh thất thoát áp suất

Cửa phòng sạch là yếu tố ảnh hưởng lớn đến chênh lệch áp suất. Nếu cửa không được đóng kín, áp suất có thể bị thất thoát, làm mất kiểm soát luồng không khí.
Sử dụng hệ thống cửa liên động (Interlocking Door System) để đảm bảo chỉ một cửa được mở tại một thời điểm, giúp duy trì áp suất ổn định.
Lắp đặt gioăng kín cửa để hạn chế rò rỉ không khí.
Huấn luyện nhân viên tuân thủ quy trình đóng/mở cửa phòng sạch, tránh mở cửa không cần thiết hoặc mở đồng thời nhiều cửa.

4. Sử dụng hệ thống điều khiển tự động để giám sát áp suất liên tục

Các nhà máy hiện đại thường tích hợp hệ thống điều khiển tự động (BMS - Building Management System) để giám sát và điều chỉnh áp suất phòng sạch theo thời gian thực.
Cảm biến chênh áp được kết nối với hệ thống BMS, tự động điều chỉnh quạt và luồng khí khi phát hiện chênh lệch áp suất bất thường.
Hệ thống cảnh báo tự động giúp nhân viên kỹ thuật có thể phát hiện và xử lý kịp thời khi áp suất vượt ngưỡng cho phép.
Ghi lại dữ liệu chênh áp theo thời gian thực để phân tích, đánh giá và tối ưu hóa hiệu suất hệ thống phòng sạch.
Việc áp dụng các biện pháp trên giúp duy trì áp suất phòng sạch ổn định, đáp ứng các tiêu chuẩn về kiểm soát môi trường, bảo vệ chất lượng sản phẩm và tối ưu hóa hoạt động sản xuất.

VI. Kết luận

Kiểm soát chênh áp phòng sạch là yếu tố quan trọng giúp duy trì môi trường sản xuất an toàn, ngăn ngừa nhiễm chéo và đáp ứng các tiêu chuẩn chất lượng khắt khe trong ngành thực phẩm, dược phẩm, điện tử và y tế. Việc kiểm soát áp suất không chỉ đảm bảo tính ổn định của hệ thống mà còn giúp nhà máy vận hành hiệu quả, giảm thiểu rủi ro ô nhiễm sản phẩm.
Có nhiều phương pháp để kiểm tra chênh áp phòng sạch, trong đó đồng hồ chênh áp là thiết bị không thể thiếu, giúp theo dõi và điều chỉnh áp suất một cách chính xác. Ngoài ra, các hệ thống cảm biến, ống Pitot, ống nước chữ U và hệ thống BMS cũng được ứng dụng tùy theo yêu cầu của từng nhà máy.
Duy trì áp suất ổn định không chỉ giúp bảo vệ sản phẩm mà còn tối ưu hóa hiệu suất vận hành, giảm nguy cơ sai sót trong sản xuất và nâng cao chất lượng đầu ra. Việc tuân thủ đúng tiêu chuẩn và áp dụng các biện pháp giám sát phù hợp sẽ giúp phòng sạch đạt hiệu suất tối ưu, đáp ứng các yêu cầu nghiêm ngặt của ngành công nghiệp hiện đại.
