Lõi lọc cartridge là gì? Cấu tạo và nguyên lý hoạt động

1. Lõi lọc cartridge là gì?

Lõi lọc catridge là loại lọc hình trụ được dùng để lọc các bụi bẩn, tạp chất trong chất lỏng và không khí. Lõi lọc catridge thường được ứng dụng nhiều nhất các ngành công nghệ hóa lỏng và lọc khí.

Lõi lọc bụi cartridge còn được gọi với nhiều tên khác như lõi lọc tinh, lõi lọc bụi, ống lọc cartridge, lõi lọc cartridge filter, cartridge filter, bộ lọc cartridge,...

Xem thêm các sản phẩm Lõi lọc giấy xếp - Pleated Filter Cartridge của VCR

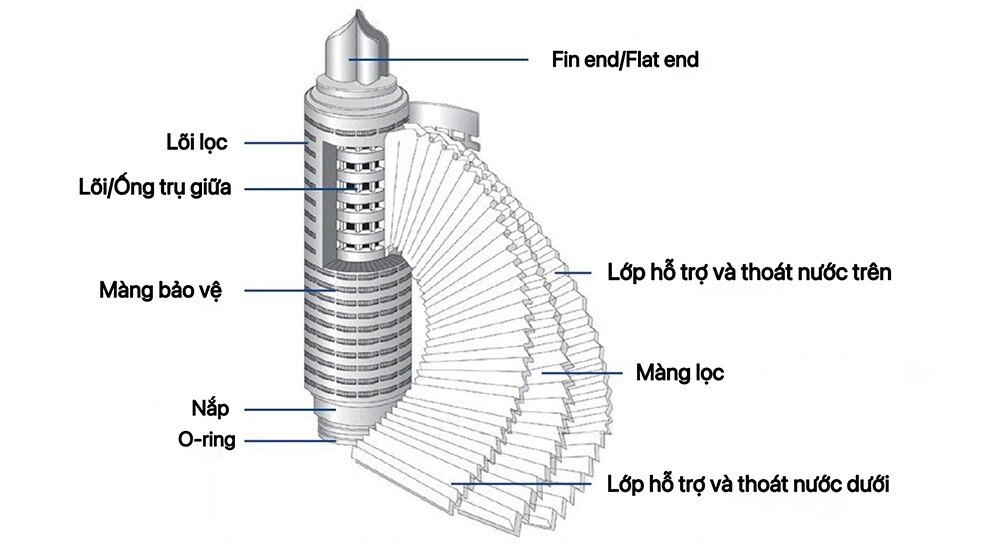

2. Cấu tạo của lõi lọc cartridge

Lõi lọc catridge được thiết kế nhiều kích thước với chiều dài và đường kính khác nhau. Lõi lọc được làm từ nhiều vật liệu lọc, vải lọc bụi (dệt, vải không dệt và màng), có thể kế đến các loại vật liệu như: Polypropylene, PTFE, nhựa, thép không gỉ (inox),....

Lọc catridge có cấu tạo 2 phần chính:

• Lõi lọc bên trong: được làm từ các sợi tự nhiên hoặc sợi tổng hợp, chính giữa có khung lưới thép nâng đỡ phần lọc
• Vỏ ngoài: dạng lưới, bảo vệ phần lọc phía trong

Xem thêm các sản phẩm Lõi lọc giấy xếp

Xem thêm:

Lõi lọc PTFE

Lõi lọc PP

Lõi lọc PES

3. Nguyên lý hoạt động của lõi lọc cartridge filter

Lõi lọc cartridge hoạt động dựa theo nguyên tắc lọc vật lý. Lõi lọc được dùng để lọc chất lỏng và không khí.

- Đối với chất lỏng, lọc cartridge được coi là trái tim của hệ thống lọc; nó được lắp vào bên trong máy lọc và được sử dụng để loại bỏ các chất gây ô nhiễm khỏi nước.

Chất lỏng đi vào từ vòi đầu vào của máy lọc. Với sự trợ giúp của áp suất, chất lỏng đi vào lõi lọc cartridge để tách chất ô nhiễm khỏi chất lỏng. Chất bẩn lắng đọng trên bề mặt của bộ lọc và chất lỏng sẽ đi ra ngoài qua vòi đầu ra.

- Đối với không khí: Dòng khí sẽ đi vào lõi lọc bụi catridge nhờ vào sự hỗ trợ của quạt hút.

Do khi vào bên trong lõi, tốc độ dòng khí bị giảm đột ngột, các hạt bụi lớn trong không khí bị rơi xuống phễu thu bụi.

Những hạt bụi nhỏ hơn còn lại bám lại trên bề mặt của lọc cartridge do tác động của áp suất âm do quạt tạo ra, không khí sạch từ trong lọc catridge đi ra ngoài.

4. Quy cách của lọc bụi cartridge

5. Một số lọc bụi cartridge phổ biến

Hiện nay, trên thị trường có rất nhiều lọc catridge tùy vào từng mục đích sử dụng: lọc catridge dùng để lọc khí, lọc catridge dùng để lọc chất lỏng.

Lõi cartridge lọc khí

Lọc cartridge lọc khí được sử dụng trong các hệ thống lọc khí, hút bụi,...các các ngành công nghiệp: Sản xuất xi măng, luyện kim, dệt may, xử lý hóa chất, hàn đúc kim loại, phun bi...

Các hệ thống máy hút bụi sử dụng lọc cartridge như là máy lọc bụi đỉnh Silo, thiết bị lọc bụi ly tâm kiểu ngang, thiết bị lọc bụi túi vải -khung túi lọc bụi, thiết bị lọc bụi cartridge gắn dọc, thiết bị lọc bụi phẳng,...

Lõi cartridge lọc chất lỏng

Lọc catridge được sử dụng để lại bỏ các tạp chất, bụi bẩn lẫn bên trong nước và chất lỏng.

Lọc catridge thường được dùng trong quá trình lọc nước RO (hay còn gọi lõi lọc nước catridge filter), lọc các loại hóa chất, dung môi trong sản xuất rượu, bia, mỹ phẩm, khí nén,...

Một số lõi catridge lọc chất lỏng thường gặp có thể kể đến như:

Bộ lọc catridge lọc các chất có hại (Wound cartridge filters)

- Chất liệu: sợi tự nhiên hoặc sợi tổng hợp, được quấn quanh khung ống đỡ ở giữa.

- Lọc: cát, cặn, vôi, gỉ, các hạt bụi tinh, bụi mịn có kích thước 0,5 - 150 micron

- Ứng dụng: nước uống, nồi hơi, máy giặt, sơ chế lọc trong xử lý nước, khử muối nước biển,....

- Chiều dài: 127-254-508-762-1016 mm

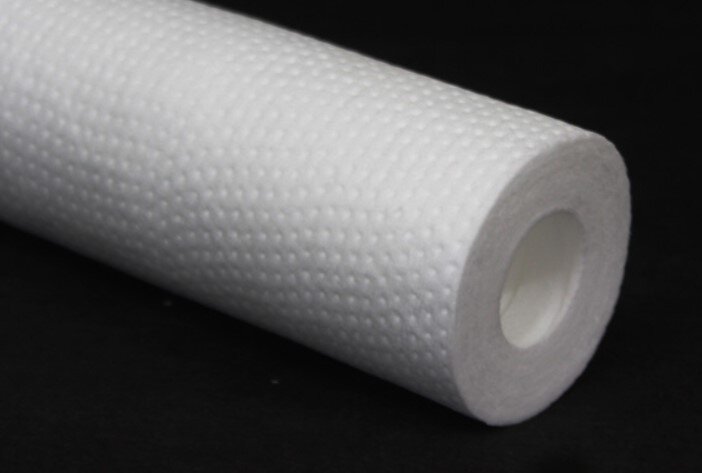

Lọc cartridge thổi nóng chảy (Melt-blown filter cartridges)

- Chất liệu: được làm từ sợi polyme được ép và dùng liên kết nhiệt cố định, sau đó được thổi nóng chảy vào trục quay để tạo ra bộ lọc hình trụ

- Lọc: cát, cặn, vôi, gỉ, các hạt bụi mịn có kích thước 1-75 micron

- Ứng dụng: Lọc catridge thổi nóng chảy được sử dụng nhiều trong các ứng dụng lắng cặn, xử lý nước, lọc sơ bộ nước tinh khiết, hóa chất tinh, thẩm thấu ngược, khử mặn nước biển, đồ uống, dung môi, mỹ phẩm ...

- Chiều dài: 127-254-508-762-1016 mm

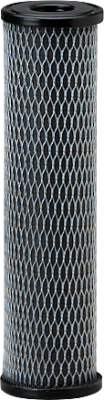

Lọc cartridge than hoạt tính (carbon cartridge filter)

- Chất liệu: được làm từ các sợi lông cừu, hoặc sợi polypropylene đã rửa sạch hoặc phương tiện lọc nỉ polyester, liên kết với các hạt than hoạt tính

- Loại bỏ ô nhiễm màu, mùi, vị, thuốc trừ sâu, clo, chất hữu cơ

- Lọc các hạt bụi, chất ô nhiễm có kích thước 1-25 micron

- Ứng dụng: Nước uống, máy giặt, xử lý chống clo trong ngành hóa chất, dược phẩm, xử lý cho các đơn vị thẩm thấu ngược ...

- Chiều dài: 101-127-177-254-508-762 mm

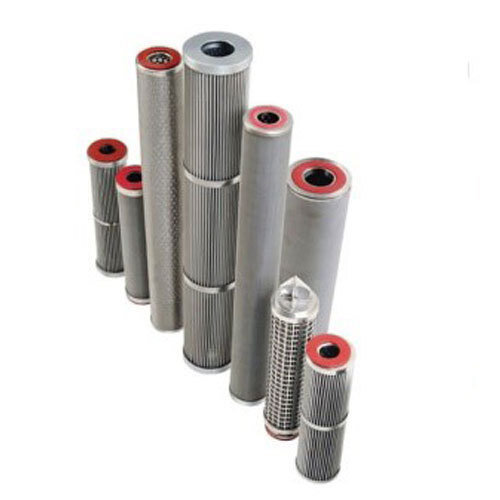

Lọc cartridge thép không gỉ

- Chất liệu: lưới lọc bằng thép không gỉ với một lõi bên trong được làm từ sợi polypropylene.
- Lọc: cát, cặn, gỉ có kích thước 70 micron
- Ứng dụng: lọc nước uống, máy giặt, nồi hơi, lọc sơ bộ cho máy bơm, hệ thống tưới tiêu, bảo vệ hệ thống công nghiệp ...
- Chiều dài: 101-127-177-254-508 mm

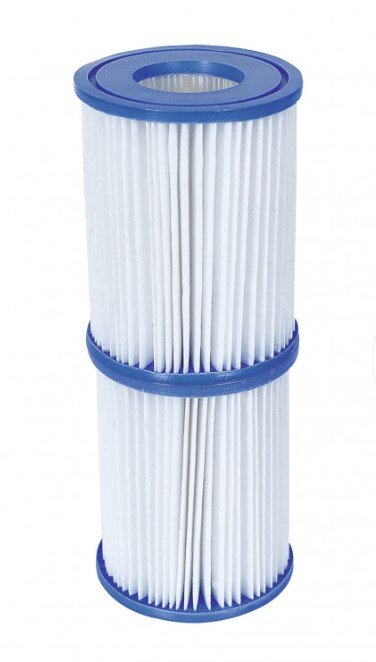

Lọc cartridge xếp ly

- Chất liệu: Lưới lọc bằng polypropylene hoặc thép không gỉ có nhiều nếp gấp với lõi bên trong bằng polypropylene.

- Lọc: Cát, cặn, gỉ có kích thước 50 micron

- Ứng dụng: Nước uống, nồi hơi, máy giặt, lọc sơ bộ nước, máy bơm, hệ thống tưới tiêu, bảo vệ các công trình công nghiệp ...

- Chiều dài: 101-127-177-254-508 mm

Lọc catridge hộp dầu (Oil block cartridge filters)

- Chất liệu: Lõi được làm bằng sợi polypropylene, vỏ ngoài được làm từ vật liệu hấp thụ khối dầu

- Loại bỏ: dầu, chất phân tán và chất nhũ hóa

- Ứng dụng: công nghiệp dầu khí, hệ thống xử lý nước thải tàu biển, nước mặt, các ứng dụng công nghiệp khác ...

- Chiều dài: 1016 mm

6. Ứng dụng của lõi lọc bụi catridge

Lọc cartridge công nghiệp được sử dụng trong các ngành công nghiệp như dược phẩm, hóa chất, mực và sơn, thực phẩm và đồ uống, sản xuất ô tô, công nghiệp xi măng, dầu khí, nhà máy lọc dầu, hóa dầu, v.v.

7. Cách vệ sinh lọc catridge

Đối với lọc catridge, điều quan trọng là phải làm sạch các lõi lọc này để đảm bảo rằng chúng có thể lọc ổn định trong một thời gian dài.

Các lõi lọc công nghiệp có khả năng giữ bụi bẩn cao, dễ lắp đặt, vệ sinh và bảo trì. Khi bộ lọc hộp mực cứng cáp, có lõi chất lượng chắc chắn và có các lớp phương tiện được định hình tốt, thì việc vệ sinh và lắp đặt chúng rất dễ dàng.

Một số hệ thống lọc cho phép rửa ngược và có thiết kế CIP. Những người khác phải được lấy ra khỏi vỏ, khử trùng và rửa sạch. Khi không sử dụng, các hộp lọc đã làm sạch này được làm khô và niêm phong để tránh nhiễm bẩn hoặc mài mòn.

- Kim VCR
