Tĩnh điện – yếu tố bị bỏ sót trong thiết kế phòng sạch

1. Tĩnh điện là gì và tại sao nguy hiểm trong môi trường phòng sạch?

Tĩnh điện (Electrostatic Discharge - ESD) là hiện tượng mất cân bằng điện tích giữa hai bề mặt, dẫn đến dòng phóng điện xảy ra khi chúng tiếp xúc hoặc tiến gần nhau. Trong môi trường phòng sạch - nơi kiểm soát bụi, vi sinh và điều kiện vi khí hậu rất nghiêm ngặt - tĩnh điện là một yếu tố nguy hiểm nhưng thường bị bỏ sót trong thiết kế ban đầu.

Dưới đây là những rủi ro nghiêm trọng mà tĩnh điện có thể gây ra trong phòng sạch:

Gây cháy nổ trong môi trường dễ bay hơi

Trong các nhà máy dược, mỹ phẩm hoặc phòng lab sử dụng dung môi như ethanol, acetone…, một tia phóng điện nhỏ từ tĩnh điện cũng có thể gây bốc cháy. Điều này đặc biệt nguy hiểm tại khu vực chiết rót, đóng gói hoặc xử lý hóa chất dễ bay hơi.

Hủy hoại vi mạch trong ngành điện tử

Tĩnh điện có thể sinh ra dòng điện lên tới hàng ngàn volt - đủ để phá hủy chip điện tử, cảm biến hoặc board mạch mà không để lại dấu vết vật lý. Đó là lý do ESD được coi là “kẻ giết người thầm lặng” trong ngành sản xuất linh kiện điện tử, SMT, PCB.

Làm nhiễm bẩn sản phẩm do hút bụi, vi sinh

Bề mặt tích điện âm hoặc dương có thể hút các hạt bụi mịn, sợi vải, vi sinh từ không khí. Trong phòng sạch, điều này dẫn đến nguy cơ nhiễm chéo, đặc biệt tại các khu vực chiết rót, đóng gói sản phẩm vô trùng như dược phẩm và mỹ phẩm.

Gây sai số thiết bị cân, cảm biến

Tĩnh điện tích tụ tại khu vực cân nguyên liệu, buồng airlock hoặc cảm biến có thể ảnh hưởng đến độ chính xác đo lường. Điều này dẫn đến các sai lệch vi mô - nhưng đủ để làm mất hiệu lực lô hàng trong môi trường sản xuất GMP, nơi độ chính xác là tuyệt đối.

2. Vì sao tĩnh điện thường bị bỏ sót trong giai đoạn thiết kế phòng sạch?

Mặc dù tĩnh điện có thể gây ra nhiều rủi ro nghiêm trọng, nhưng trong thực tế triển khai phòng sạch tại Việt Nam, yếu tố này thường bị lãng quên ngay từ khâu thiết kế ban đầu. Dưới đây là những nguyên nhân phổ biến dẫn đến sai sót này:

1. Thiếu nhận thức từ giai đoạn tư vấn hoặc thiết kế sơ bộ

Nhiều đơn vị tư vấn thiết kế chỉ tập trung vào các yếu tố “hữu hình” như luồng khí, áp suất, cấp độ sạch, mà chưa đánh giá đúng mức độ nguy hiểm của ESD. Hệ quả là các giải pháp chống tĩnh điện như sàn ESD, ionizer, vật liệu dẫn điện… không được đưa vào thiết kế ban đầu, khiến việc bổ sung sau này vừa tốn kém vừa thiếu đồng bộ.

2. Không có yêu cầu bắt buộc trong tiêu chuẩn ISO 14644 hoặc GMP

Các tiêu chuẩn như ISO 14644 hay EU-GMP/WHO-GMP tập trung vào kiểm soát hạt bụi, vi sinh và quy trình thao tác - nhưng không quy định bắt buộc về kiểm soát tĩnh điện. Điều này dẫn đến việc nhiều chủ đầu tư, nhà thiết kế chỉ tuân theo đúng quy chuẩn mà không tính đến các rủi ro tiềm ẩn chưa được đề cập rõ ràng.

3. Ưu tiên chi phí - bỏ qua thiết bị chống tĩnh điện

Trong giai đoạn lập ngân sách, các hạng mục “bắt buộc” như HVAC, lọc khí, đèn chiếu sáng, pass box... thường được ưu tiên. Các thiết bị kiểm soát tĩnh điện (ion bar, thảm ESD, máy đo điện trở...) lại bị xem là tùy chọn - và thường bị cắt giảm để giảm chi phí đầu tư ban đầu, nhất là trong các nhà máy quy mô vừa và nhỏ.

4. Lỗi do đơn vị thi công thiếu kinh nghiệm chuyên ngành

Nhiều nhà thầu cơ điện, thi công hoàn thiện phòng sạch đến từ lĩnh vực dân dụng hoặc công nghiệp thông thường, thiếu kiến thức về kiểm soát ESD trong môi trường sạch. Họ có thể sử dụng vật liệu không phù hợp, không nối đất đúng kỹ thuật, hoặc thậm chí không có hệ thống đo lường ESD sau lắp đặt.

Việc bỏ sót tĩnh điện trong giai đoạn thiết kế không chỉ là thiếu sót kỹ thuật, mà còn tiềm ẩn hậu quả kinh tế và an toàn nghiêm trọng. Đó là lý do cần có đơn vị tư vấn chuyên sâu và hiểu rõ đặc thù từng ngành nghề khi xây dựng phòng sạch - đặc biệt trong các lĩnh vực như điện tử, dược phẩm hoặc mỹ phẩm.

Xem thêm: Sơn tĩnh điện và anod: so sánh quy trình, đặc tính và ứng dụng

3. Những ngành bắt buộc phải kiểm soát tĩnh điện trong phòng sạch

Không phải mọi phòng sạch đều yêu cầu kiểm soát tĩnh điện ở mức cao, nhưng có một số ngành bắt buộc phải triển khai hệ thống ESD ngay từ đầu nếu không muốn đối mặt với nguy cơ hỏng hóc thiết bị, ô nhiễm sản phẩm hoặc sai số dữ liệu. Dưới đây là những ngành tiêu biểu:

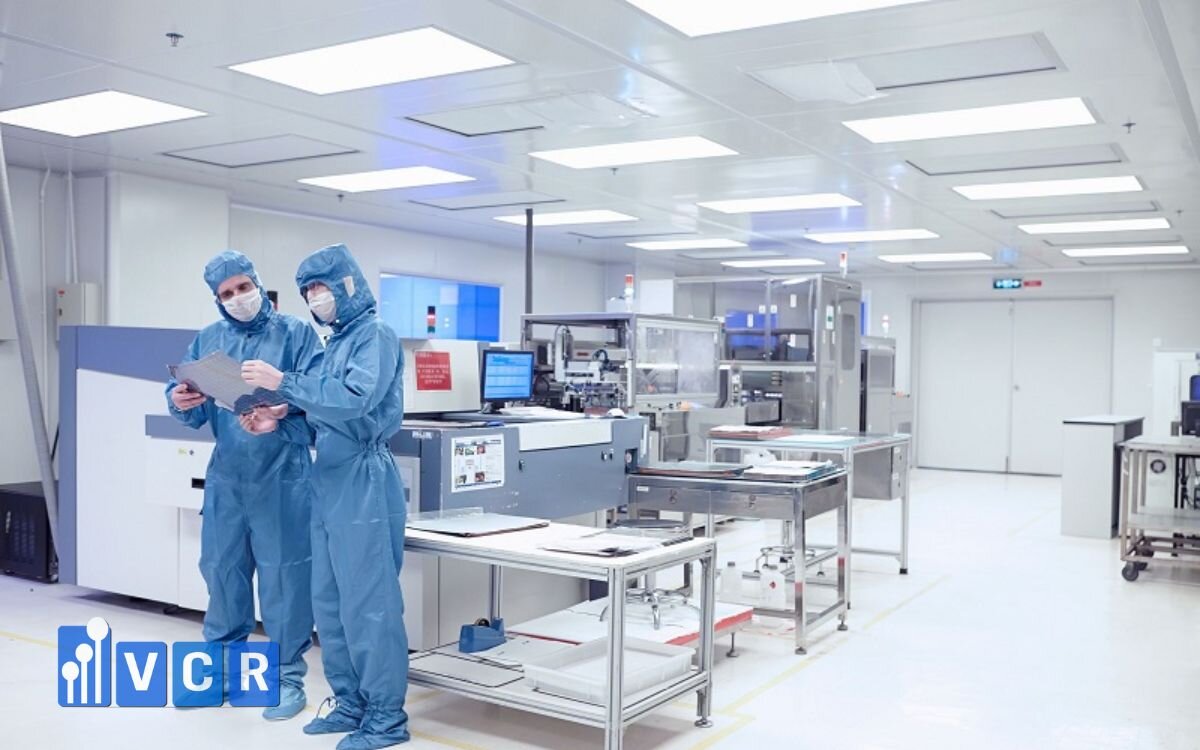

Ngành điện tử: sản xuất PCB, lắp ráp SMT, test vi mạch

Đây là ngành chịu ảnh hưởng nặng nề nhất bởi tĩnh điện. Một dòng phóng điện vài trăm volt có thể hủy hoại vi mạch mà không để lại dấu hiệu vật lý - khiến quá trình kiểm tra, bảo hành trở nên tốn kém và khó truy vết.

Trong các nhà máy sản xuất PCB, module IoT, chip bán dẫn, camera, linh kiện SMT, các khu vực lắp ráp và kiểm tra cần trang bị đầy đủ:

• Thảm và sàn chống tĩnh điện
• Găng tay, ghế, áo ESD
• Hệ thống ionizer trên line sản xuất

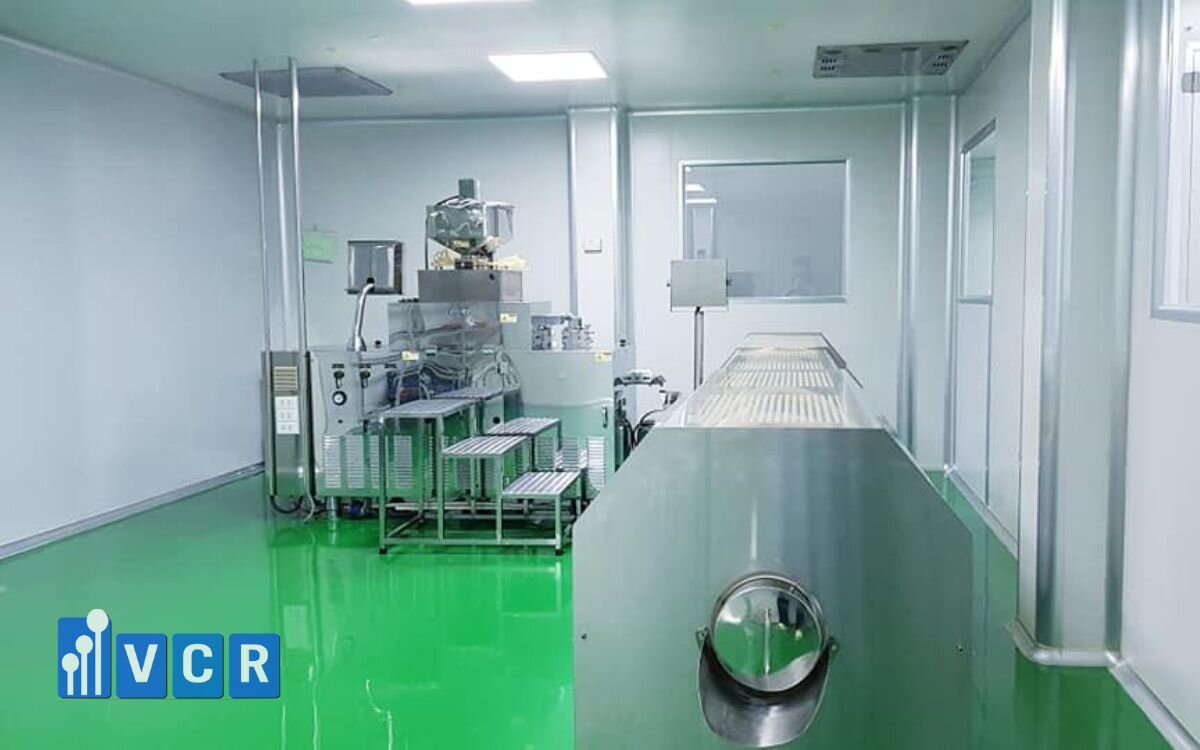

Ngành dược phẩm: khu vực cân bột khô, đóng gói tự động

Tĩnh điện có thể gây sai số nghiêm trọng trong quá trình cân vi lượng hoạt chất, dẫn đến lệch liều, mất hiệu lực điều trị. Ngoài ra, trong khu vực đóng gói dạng bột, tĩnh điện có thể hút bụi ngược lại màng film - gây nhiễm chéo hoặc lẫn tạp chất.

Giải pháp thường áp dụng:

• Sử dụng ionizing bar tại khu vực cấp liệu và đóng gói
• Thiết bị cân nối đất tĩnh điện
• Vật liệu hoàn thiện khu vực cân có khả năng dẫn điện an toàn

Ngành mỹ phẩm: chiết rót sản phẩm có tính dẫn điện thấp

Nhiều dòng mỹ phẩm như serum, kem nền, gel dưỡng có thành phần dễ tích điện, đặc biệt khi chạy qua đường chiết rót bằng nhựa hoặc inox cách điện kém. Tĩnh điện không chỉ ảnh hưởng đến quá trình đóng gói, mà còn gây bám bụi, sợi vải lên bao bì, làm giảm thẩm mỹ sản phẩm.

Các nhà máy GMP - ISO 22716 nên cân nhắc:

• Gắn quạt ion tại khu vực đóng lọ
• Kiểm tra điện trở sàn định kỳ
• Tối ưu vật liệu bao bì để tránh tích điện

Ngành thực phẩm: khu vực đóng gói có màng film mỏng

Bao bì dạng cuộn như màng nhôm, màng nhựa, film co thường tích điện rất nhanh khi chạy qua các trục ép hoặc máy hàn. Hậu quả là màng bị hút bụi, cuộn lệch, hoặc dính lại vào thiết bị - ảnh hưởng đến tốc độ đóng gói và an toàn sản phẩm.

Giải pháp phòng ngừa:

• Ionizing bar trên dây chuyền đóng gói
• Thảm chống tĩnh điện tại vị trí thao tác
• Kiểm soát độ ẩm để hạn chế điện tích phát sinh

Xem thêm: Khác biệt giữa tiêu chuẩn ISO 14644 vs ASHRAE

4. Giải pháp kiểm soát tĩnh điện trong thiết kế phòng sạch

Để kiểm soát hiệu quả hiện tượng tĩnh điện trong phòng sạch, cần triển khai các giải pháp đa tầng - đồng bộ - theo từng nhóm rủi ro. Việc này nên được thực hiện ngay từ giai đoạn thiết kế, để đảm bảo hiệu quả vận hành và tránh chi phí khắc phục sau này.

Dưới đây là các hạng mục kiểm soát tĩnh điện phổ biến, tương ứng với thiết bị và phương pháp cụ thể:

Lưu ý quan trọng: Giải pháp ESD hiệu quả phải đồng bộ từ con người - vật liệu - thiết bị - quy trình kiểm tra. Thiếu bất kỳ mắt xích nào cũng có thể khiến hệ thống phòng sạch mất kiểm soát tĩnh điện.

5. Khi nào nên tích hợp hệ thống chống tĩnh điện vào thiết kế?

Một trong những sai lầm phổ biến nhất khi xây dựng phòng sạch là chỉ nghĩ đến chống tĩnh điện sau khi nhà máy đã đi vào vận hành. Trong khi đó, để đạt hiệu quả tối ưu, hệ thống ESD nên được đưa vào thiết kế ngay từ các giai đoạn đầu. Cụ thể:

1. Giai đoạn lập bản vẽ layout khu vực sản xuất

Đây là thời điểm tốt nhất để xác định:

• Những khu vực có nguy cơ phát sinh tĩnh điện cao (cân, đóng gói, test linh kiện…)
• Vị trí lắp đặt thiết bị ionizer, thảm ESD, dây nối đất
• Vị trí mặt bằng kỹ thuật dành cho kiểm tra ESD trước khi vào phòng

Việc tích hợp ESD sớm sẽ giúp tối ưu không gian, đường đi điện, chi phí thi công và hạn chế phải cải tạo lại sau này.

2. Khi lựa chọn vật liệu hoàn thiện sàn, tường, trần

Nhiều sự cố ESD xảy ra do vật liệu xây dựng không đạt yêu cầu chống tích điện. Việc lựa chọn:

• Sơn phủ sàn ESD hoặc vinyl chống tĩnh điện
• Panel tường có khả năng dẫn điện
• Bàn thao tác phủ laminate ESD

cần được tính toán kỹ lưỡng trong bước duyệt mẫu vật liệu và hồ sơ thiết kế chi tiết.

3. Trước khi lắp đặt các thiết bị có khả năng tạo điện tích

Các thiết bị như máy đóng gói màng film, máy chiết rót, dây chuyền SMT, băng chuyền truyền động đều có thể phát sinh điện tích cao do ma sát. Do đó, trước khi đưa các thiết bị này vào layout hoặc lắp đặt thực tế, cần đảm bảo:

• Đã có giải pháp trung hòa ion tại điểm ma sát
• Bố trí nối đất an toàn cho khung thiết bị
• Có hệ thống kiểm tra ESD định kỳ sau lắp đặt

4. Khi thiết lập quy trình vận hành và đào tạo nhân sự

Tĩnh điện không chỉ đến từ thiết bị - mà còn từ chính con người. Khi xây dựng SOP và đào tạo vận hành, cần:

• Hướng dẫn cách đeo dây tiếp đất, kiểm tra điện trở trước khi vào phòng
• Thiết lập checkpoint ESD tại airlock
• Đào tạo kỹ năng xử lý tĩnh điện cho kỹ thuật viên, QA/QC

Một hệ thống phòng sạch chuẩn ESD không chỉ phụ thuộc vào thiết bị - mà còn vào thói quen và quy trình làm việc của con người bên trong.

6. Dấu hiệu nhận biết hệ thống ESD chưa đạt chuẩn

Không phải lúc nào tĩnh điện cũng biểu hiện rõ ràng như một sự cố nghiêm trọng. Tuy nhiên, nếu hệ thống kiểm soát ESD trong phòng sạch không được thiết kế hoặc vận hành đúng cách, bạn sẽ sớm thấy các dấu hiệu cảnh báo âm thầm nhưng nguy hiểm dưới đây:

1. Bụi tích tụ bất thường tại khu vực đóng gói

Tĩnh điện khiến bề mặt máy móc, bao bì và sản phẩm hút bụi, sợi vải hoặc vi hạt từ không khí, dẫn đến hiện tượng:

• Màng film bị dính bụi khi đóng gói
• Hạt bụi lơ lửng bám lại bên trong bao bì
• Tăng nguy cơ nhiễm chéo vi sinh (đặc biệt trong ngành dược và thực phẩm)

Nếu hệ thống lọc khí và vệ sinh vẫn đảm bảo mà bụi vẫn tích tụ, rất có thể nguyên nhân là do tĩnh điện.

2. Có hiện tượng giật nhẹ khi chạm thiết bị

Đây là dấu hiệu điển hình cho thấy:

• Cơ thể người thao tác đang tích điện mà không được nối đất hiệu quả
• Thiết bị không được chống tĩnh điện đúng cách hoặc hệ thống tiếp địa bị hỏng

Hiện tượng này thường xảy ra vào mùa khô, hoặc ở các khu vực thao tác gần máy đóng gói, truyền động. Tuy không gây thương tích, nhưng đủ để làm hỏng linh kiện hoặc gây gián đoạn sản xuất.

3. Thiết bị test vi mạch bị sai số ngẫu nhiên

Trong ngành điện tử, tĩnh điện là thủ phạm thầm lặng gây ra lỗi test “khó bắt”:

• Vi mạch chạy lệch thông số nhưng không hỏng hẳn
• Sản phẩm đạt kiểm tra lần 1 nhưng lỗi ở lần 2
• Máy test báo lỗi không lặp lại, gây khó khăn trong phân tích nguyên nhân gốc (root cause)

Nếu gặp những trường hợp này, kiểm tra lại hệ thống kiểm soát ESD nên là bước ưu tiên.

4. Cân sai lệch bất thường tại khu vực cân nguyên liệu

Tĩnh điện có thể ảnh hưởng đến:

• Độ chính xác của cân điện tử (bị nhiễu điện áp)
• Vật liệu cần cân bị hút hoặc đẩy lệch do lực tĩnh điện
• Gây sai lệch vài mg đến vài trăm mg - đủ để vi phạm GMP hoặc gây nguy cơ lệch liều

Hiện tượng này đặc biệt phổ biến trong khu vực cân bột khô, cân hoạt chất có độ tĩnh cao, và cần được kiểm tra thường xuyên bằng máy đo điện trở.

7. Giải đáp về kiểm soát tĩnh điện trong phòng sạch

Có bắt buộc phải lắp ionizer cho tất cả phòng sạch không?

Không bắt buộc. Việc lắp ionizer (thanh ion, quạt ion, súng ion) chỉ cần thiết tại những khu vực có nguy cơ phát sinh tĩnh điện cao, điển hình như:

• Dây chuyền đóng gói điện tử
• Khu vực chiết rót bao bì nhựa
• Khu vực cân nguyên liệu khô trong ngành dược

Trong các khu vực lưu trữ, văn phòng hoặc phòng kỹ thuật, việc lắp ionizer có thể không cần thiết.

Sàn chống tĩnh điện và sơn ESD có gì khác nhau?

Đây là hai phương pháp xử lý sàn nhằm kiểm soát ESD, nhưng khác nhau về cấu tạo và ứng dụng:

• Sàn ESD (Vinyl hoặc cao su): Là giải pháp toàn diện, được thi công ngay từ đầu với vật liệu dẫn điện tích hợp. Thường dùng trong các nhà máy điện tử, phòng test vi mạch.
• Sơn ESD: Là lớp sơn phủ bề mặt có tính năng dẫn điện nhẹ, thường được sử dụng khi cần nâng cấp hoặc cải tạo sàn cũ, phù hợp với ngân sách hạn chế.

Thiết bị kiểm tra ESD nào cần thiết nhất cho bộ phận QA/QC?

Hai thiết bị không thể thiếu để đánh giá và giám sát hệ thống ESD là:

• Đồng hồ đo điện trở bề mặt: Dùng để kiểm tra sàn, ghế, bàn, găng tay… có đạt chuẩn dẫn điện hay không (thường theo tiêu chuẩn ANSI/ESD S20.20).
• Thiết bị đo điện áp tĩnh điện: Giúp đo mức điện tích tồn tại trên người, vật liệu hoặc thiết bị, từ đó đánh giá rủi ro và đề xuất biện pháp xử lý phù hợp.

8. Đừng để tĩnh điện là rủi ro âm thầm trong phòng sạch của bạn

Tĩnh điện không nhìn thấy - nhưng tác hại thì hoàn toàn có thật: từ nhiễm chéo vi sinh, sai số cân đo đến hư hại linh kiện điện tử hoặc nguy cơ cháy nổ. Việc kiểm soát ESD không chỉ là giải pháp kỹ thuật - mà là tiêu chuẩn vận hành an toàn và bền vững.

Bạn đang thiết kế phòng sạch mới?

Cần đánh giá lại hệ thống ESD trong nhà máy hiện tại?
Muốn tư vấn thiết bị ionizer, đo điện trở hoặc sàn ESD?

Liên hệ ngay với Thiết Bị Phòng Sạch VCR để được chuyên gia hỗ trợ xây dựng giải pháp kiểm soát tĩnh điện toàn diện - phù hợp với từng ngành nghề và tiêu chuẩn như GMP, ISO 14644, ISO 22716...
