Bài viết dưới đây, Thiết bị phòng sạch VCR sẽ giúp bạn hiểu rõ các nguyên tắc chiếu sáng trong phòng sạch và cách tối ưu hóa hệ thống chiếu sáng để vừa đảm bảo tiêu chuẩn, vừa tiết kiệm năng lượng.
Trong ngành dược phẩm, phòng sạch đạt chuẩn GMP không chỉ yêu cầu nghiêm ngặt về độ sạch không khí, áp suất, nhiệt độ, mà còn đòi hỏi hệ thống chiếu sáng phòng sạch phải được thiết kế chuẩn xác ngay từ đầu. Một hệ thống ánh sáng đạt chuẩn không chỉ giúp đảm bảo hiệu quả thao tác, kiểm soát chất lượng sản phẩm mà còn góp phần ngăn ngừa nhiễm chéo – yếu tố cực kỳ quan trọng trong sản xuất dược phẩm.
Vậy làm thế nào để thiết kế hệ thống đèn phòng sạch đạt chuẩn GMP? Cần sử dụng loại đèn nào? Bố trí ra sao để vừa đáp ứng tiêu chuẩn chiếu sáng theo ISO 14644, vừa tiết kiệm năng lượng và dễ bảo trì?
Trong bài viết này, VCR sẽ chia sẻ kinh nghiệm tư vấn thiết kế hệ thống chiếu sáng phòng sạch chuyên nghiệp, từ lý thuyết đến thực tiễn – giúp các doanh nghiệp, nhà thầu, và kỹ sư dễ dàng triển khai một giải pháp chiếu sáng chuẩn GMP – hiệu quả – kinh tế.

I. Tiêu chuẩn ánh sáng trong phòng sạch GMP là gì?

Tiêu chuẩn ánh sáng trong phòng sạch GMP là gì?

Để đảm bảo sản xuất dược phẩm an toàn và chính xác, ánh sáng trong phòng sạch phải đáp ứng các tiêu chuẩn nghiêm ngặt theo GMP (Good Manufacturing Practices) và ISO 14644. Trong đó, yếu tố quan trọng nhất là cường độ ánh sáng (Lux), độ hoàn màu (CRI) và nhiệt độ màu (Kelvin).

1. Cường độ ánh sáng (Lux) trong phòng sạch

Mỗi khu vực chức năng trong nhà máy dược phẩm có yêu cầu độ sáng khác nhau. Dưới đây là mức Lux tham khảo theo tiêu chuẩn:
Khu vực phòng sạch Cường độ ánh sáng yêu cầu
Khu pha chế, sản xuất chính 300 – 500 Lux
Khu kiểm tra chất lượng, đóng gói 500 – 750 Lux
Khu kiểm nghiệm, phòng cân mẫu ≥ 750 Lux
Khu hành lang, phụ trợ 200 – 300 Lux

2. Chỉ số hoàn màu (CRI)

CRI (Color Rendering Index) là chỉ số thể hiện độ trung thực của màu sắc khi chiếu sáng. Với môi trường sản xuất dược phẩm, CRI nên từ 80 trở lên để đảm bảo người thao tác nhận biết đúng màu sắc của thuốc, bao bì, nhãn mác...

3. Nhiệt độ màu (Kelvin)

Đèn dùng trong phòng sạch thường có nhiệt độ màu từ 5000K – 6500K (ánh sáng trắng trung tính đến trắng lạnh), giúp tăng độ tỉnh táo, tập trung cho người làm việc mà vẫn không gây lóa mắt.
Việc chọn sai loại đèn, hoặc lắp đặt không đúng tiêu chuẩn, có thể dẫn đến giảm hiệu quả làm việc, sai sót trong thao tác, thậm chí ảnh hưởng đến chất lượng của thuốc trong quá trình kiểm nghiệm và đóng gói.

II. Các loại đèn phù hợp cho phòng sạch GMP

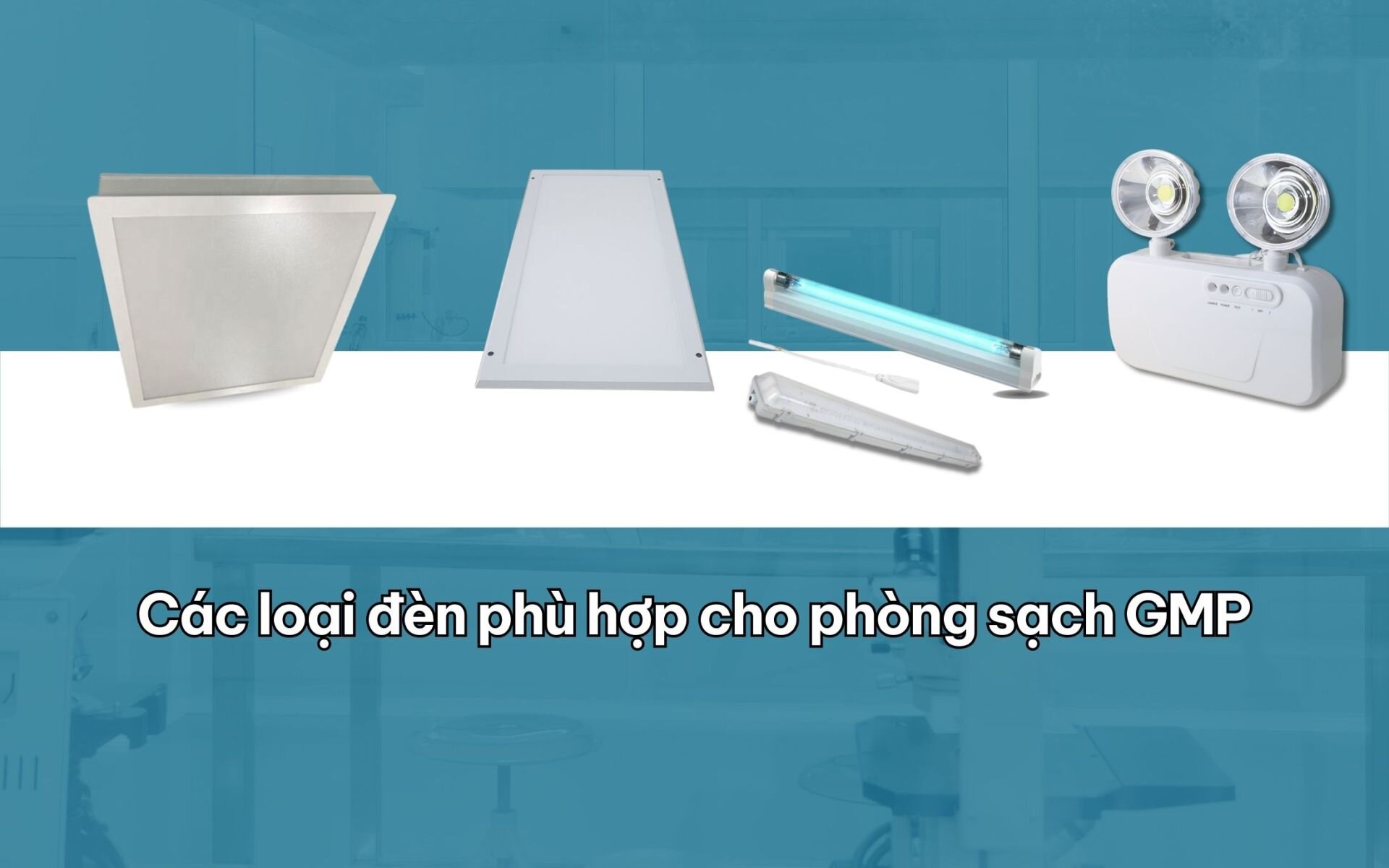

Các loại đèn phù hợp cho phòng sạch

Việc lựa chọn đúng loại đèn không chỉ đảm bảo đạt tiêu chuẩn GMP mà còn ảnh hưởng trực tiếp đến hiệu quả vận hành, độ bền hệ thống và chi phí bảo trì về lâu dài. Dưới đây là những loại đèn phòng sạch phổ biến và phù hợp nhất cho nhà máy dược phẩm:

1. Đèn LED Panel âm trần phòng sạch

Đây là loại đèn được sử dụng rộng rãi nhất trong phòng sạch. Thiết kế mỏng, vuông hoặc chữ nhật, lắp âm trần giúp tiết kiệm không gian và đảm bảo độ kín khí tuyệt đối.
Ưu điểm:
  • Ánh sáng đồng đều, dịu mắt, không gây lóa
  • Không phát tán bụi, dễ vệ sinh
  • Tiết kiệm điện, tuổi thọ cao (trên 30.000 giờ)
  • Tích hợp dễ dàng với trần panel phòng sạch
Ứng dụng: Các khu vực sản xuất chính, phòng pha chế, đóng gói, kiểm nghiệm.

2. Đèn lắp nổi phòng sạch

Được sử dụng trong các phòng sạch có trần bê tông hoặc không thể lắp âm trần. Đèn vẫn đảm bảo độ kín khí nhờ gioăng cao su và khung nhôm định hình.
Ưu điểm:
  • Linh hoạt trong thi công
  • Dễ lắp đặt và thay thế
  • Có thể sử dụng ở cả khu vực cải tạo và mở rộng phòng sạch
Ứng dụng: Nhà máy cải tạo, phòng phụ trợ, hành lang, khu đóng gói thủ công.

3. Máng đèn chống bụi, chống ẩm

Đây là dòng đèn có vỏ bọc kín, thường làm từ nhựa PC hoặc nhôm chống oxy hóa, có chỉ số bảo vệ IP65 trở lên.
Ưu điểm:
  • Chống bụi, chống nước, chống côn trùng
  • Phù hợp với môi trường ẩm, nhiều hóa chất
  • Tuổi thọ cao, dễ vệ sinh
Ứng dụng: Khu vực kho, hành lang, nhà vệ sinh, phòng bảo quản thuốc.

4. Đèn chiếu sáng khẩn cấp (Emergency light)

Phòng sạch dược phẩm bắt buộc phải có đèn chiếu sáng dự phòng trong trường hợp mất điện để đảm bảo không làm gián đoạn thao tác quan trọng.
Đặc điểm:
  • Tự động sáng khi mất điện
  • Dung lượng pin ≥ 1–3 giờ tùy loại
  • Lắp đặt tại cửa ra vào, hành lang, lối thoát hiểm

5. Đèn UV khử khuẩn (nếu có yêu cầu)

Một số khu vực đặc biệt có thể sử dụng đèn UV để hỗ trợ khử khuẩn không khí hoặc bề mặt thiết bị. Tuy nhiên phải lắp đặt và vận hành theo quy trình nghiêm ngặt để đảm bảo an toàn.

III. Quy trình thiết kế hệ thống chiếu sáng phòng sạch đạt chuẩn GMP

Thiết kế hệ thống chiếu sáng cho phòng sạch không chỉ là việc bố trí đèn sao cho đủ sáng. Mà còn là sự phối hợp chặt chẽ giữa các yếu tố kỹ thuật, công năng sử dụng, tiêu chuẩn GMP, và khả năng bảo trì vận hành lâu dài. Dưới đây là quy trình 5 bước cơ bản thường được áp dụng khi thiết kế hệ thống đèn cho nhà máy dược phẩm:

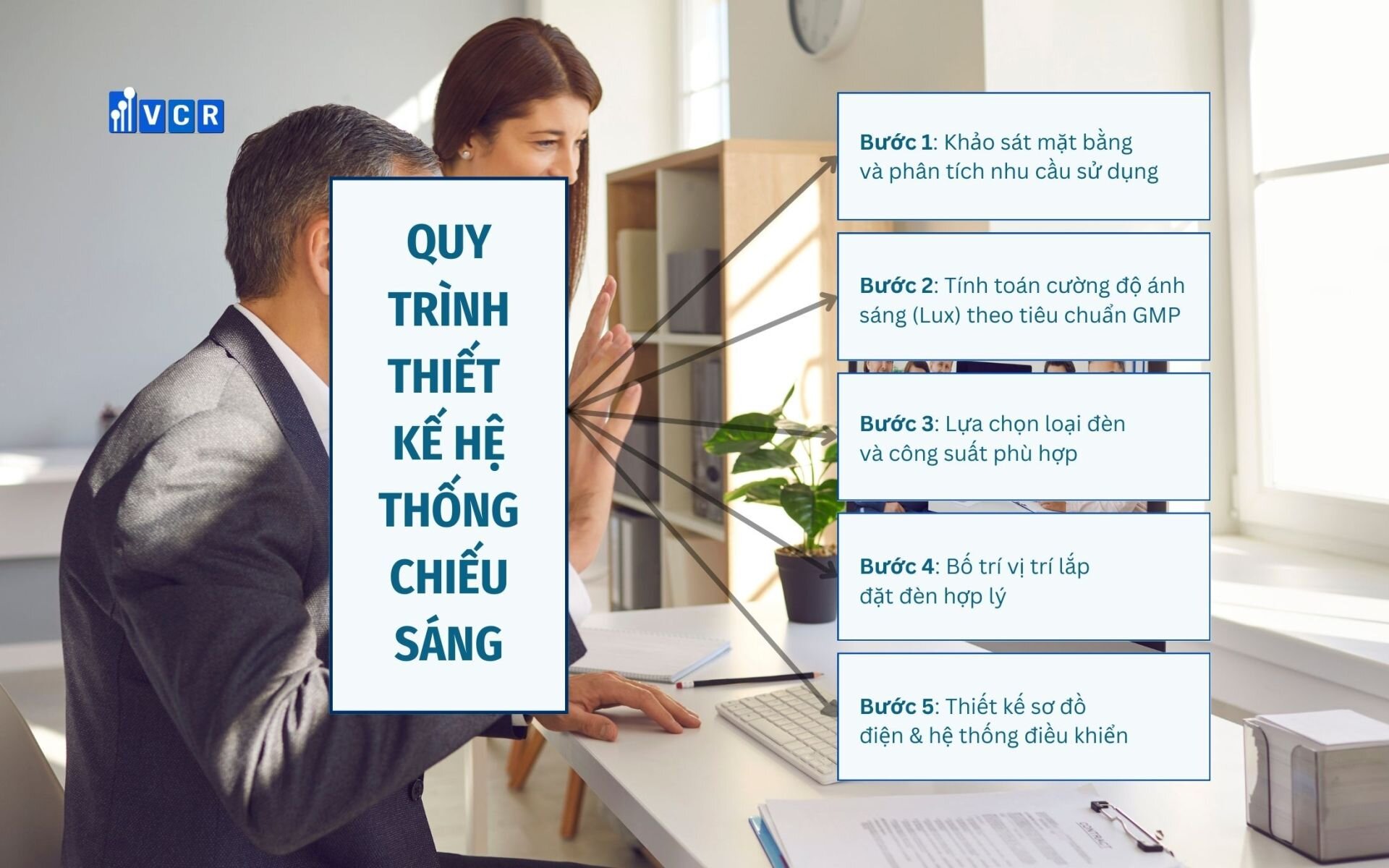

Quy trình thiết kế hệ thống chiếu sáng phòng sạch đạt chuẩn GMP
Bước 1: Khảo sát mặt bằng và phân tích nhu cầu sử dụng
  • Thu thập thông tin về diện tích, chiều cao trần, công năng từng khu vực, mức độ sạch (ISO Class), và yêu cầu ánh sáng đặc thù nếu có.
  • Phân tích bản vẽ bố trí phòng sạch để xác định:
  • Các khu vực cần chiếu sáng chính (phòng sản xuất, phòng cân mẫu…)
  • Các khu phụ trợ (hành lang, phòng thay đồ, phòng lưu kho…)
Bước 2: Tính toán cường độ ánh sáng (Lux) theo tiêu chuẩn GMP
  • Dựa trên công năng của từng khu vực để xác định mức độ chiếu sáng phù hợp (300 – 750 Lux).
  • Sử dụng phần mềm chuyên dụng như Dialux để mô phỏng và tính toán số lượng đèn, công suất, góc chiếu…
  • Đảm bảo ánh sáng đồng đều, không chói, không tạo bóng, tránh ảnh hưởng tới thao tác chính xác.
Bước 3: Lựa chọn loại đèn và công suất phù hợp
  • Dựa vào mức Lux tính toán để lựa chọn loại đèn:
  • Đèn LED panel âm trần cho khu vực chính
  • Máng đèn chống bụi cho khu phụ trợ
  • Đèn lắp nổi hoặc đèn khẩn cấp cho các khu vực đặc biệt
  • Ưu tiên loại đèn có chỉ số bảo vệ cao (IP65 trở lên), CRI ≥ 80, nhiệt độ màu 5000K–6500K
Bước 4: Bố trí vị trí lắp đặt đèn hợp lý
  • Đèn cần bố trí sao cho ánh sáng phân bố đều khắp phòng, tránh vùng tối cục bộ.
  • Khoảng cách giữa các đèn nên đồng đều, đặc biệt trong các khu sản xuất chính.
  • Vị trí đèn không được cản trở luồng gió của hệ thống HVAC, tránh ảnh hưởng dòng khí sạch.
  • Lắp đèn ở vị trí dễ tiếp cận để bảo trì – thay thế khi cần.
Bước 5: Thiết kế sơ đồ điện & hệ thống điều khiển
  • Vẽ sơ đồ đi dây, phân chia nguồn điện theo từng khu vực, đảm bảo không bị quá tải.
  • Bổ sung hệ thống chiếu sáng khẩn cấp, cảm biến, hoặc điều khiển thông minh (nếu cần).
  • Đảm bảo hệ thống dây điện được đi trong máng chuyên dụng, kín bụi, an toàn cháy nổ.

IV. 5 lưu ý quan trọng khi thiết kế đèn phòng sạch

Dù đã có bản thiết kế chi tiết, việc thi công hệ thống đèn phòng sạch vẫn tiềm ẩn nhiều rủi ro nếu không chú ý các chi tiết nhỏ nhưng mang tính quyết định. Dưới đây là 5 lưu ý quan trọng mà đội ngũ kỹ thuật cần nắm chắc khi triển khai hệ thống chiếu sáng trong môi trường phòng sạch dược phẩm:

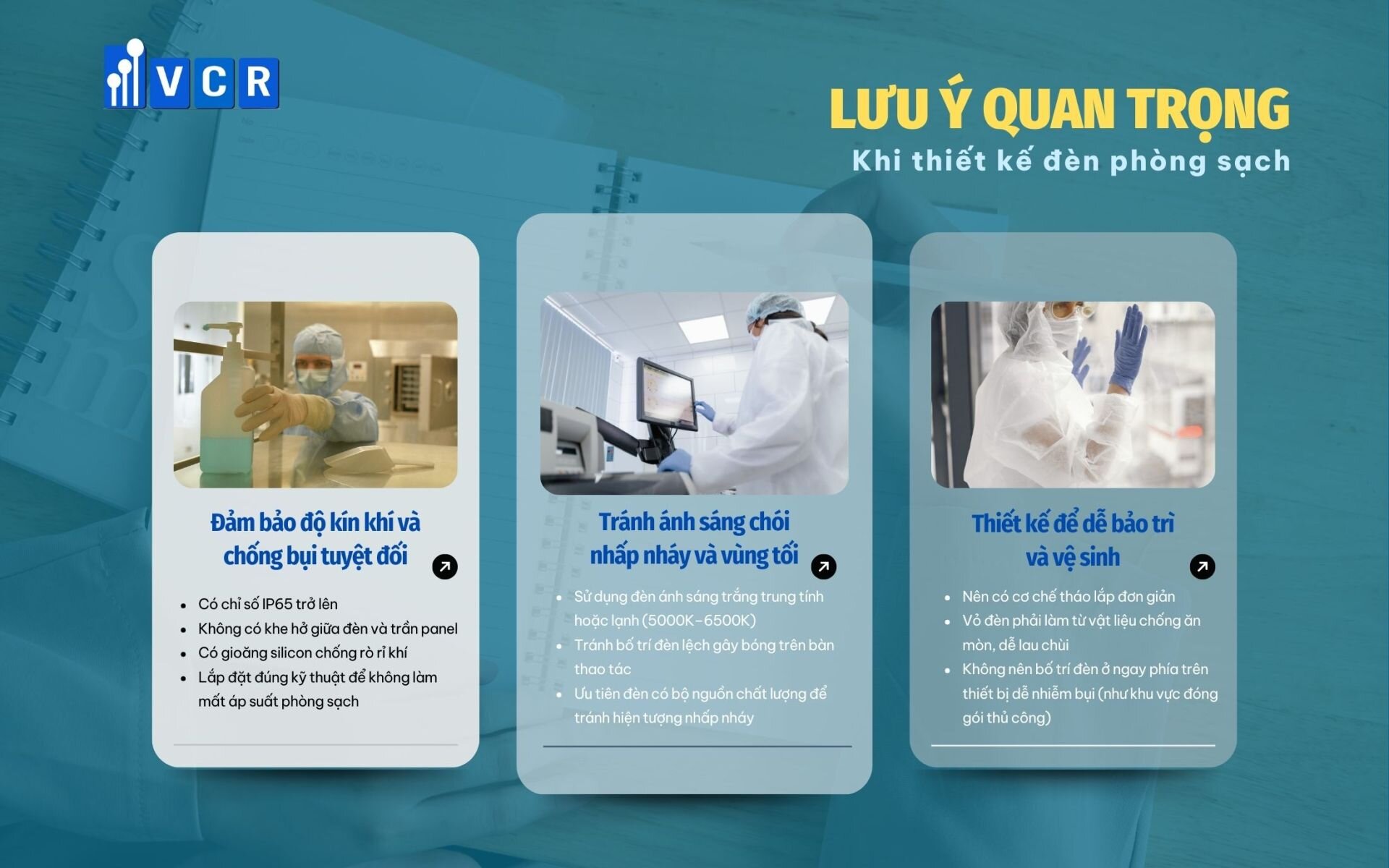

5 Lưu ý quan trọng khi thiết kế đèn phòng sạch

1. Đảm bảo độ kín khí và chống bụi tuyệt đối

Phòng sạch yêu cầu kiểm soát lượng bụi, vi sinh cực kỳ nghiêm ngặt. Do đó, đèn sử dụng phải:
  • Có chỉ số IP65 trở lên
  • Không có khe hở giữa đèn và trần panel
  • Có gioăng silicon chống rò rỉ khí
  • Lắp đặt đúng kỹ thuật để không làm mất áp suất phòng sạch
Chỉ cần 1 khe hở nhỏ cũng có thể khiến phòng bị "rớt class" trong các đợt kiểm tra định kỳ.

2. Tránh ánh sáng chói, nhấp nháy và vùng tối

Ánh sáng trong phòng sạch không chỉ để “thấy đường làm việc” mà còn giúp người thao tác nhận diện rõ màu sắc, chữ trên nhãn, quan sát dị vật. Vì vậy:
  • Sử dụng đèn ánh sáng trắng trung tính hoặc lạnh (5000K–6500K)
  • Tránh bố trí đèn lệch gây bóng trên bàn thao tác
  • Ưu tiên đèn có bộ nguồn chất lượng để tránh hiện tượng nhấp nháy

3. Không chọn đèn có tỏa nhiệt lớn

Nhiệt độ trong phòng sạch GMP được kiểm soát nghiêm ngặt (thường 21–25°C). Việc sử dụng đèn halogen hoặc đèn kém chất lượng sẽ làm tăng nhiệt độ cục bộ, khiến hệ thống HVAC phải làm việc nhiều hơn, ảnh hưởng đến ổn định của cả hệ thống.
Giải pháp: Chỉ nên dùng đèn LED công suất phù hợp, sinh nhiệt thấp.

4. Thiết kế để dễ bảo trì và vệ sinh

Đèn phòng sạch phải được lắp ở vị trí có thể tiếp cận an toàn khi bảo trì, thay thế. Ngoài ra:
  • Nên có cơ chế tháo lắp đơn giản
  • Vỏ đèn phải làm từ vật liệu chống ăn mòn, dễ lau chùi
  • Không nên bố trí đèn ở ngay phía trên thiết bị dễ nhiễm bụi (như khu vực đóng gói thủ công)

5. Tuân thủ đúng tiêu chuẩn thiết kế ISO 14644 và GMP

Cuối cùng – nhưng quan trọng nhất – là mọi hệ thống đèn trong phòng sạch phải được tính toán và lắp đặt dựa trên:
  • Hồ sơ thiết kế đã được phê duyệt
  • Tiêu chuẩn chiếu sáng phòng sạch ISO
  • Yêu cầu kiểm tra nghiệm thu của phòng QA
Việc tuân thủ này không chỉ giúp đảm bảo kết quả kiểm định đạt chuẩn, mà còn thể hiện sự chuyên nghiệp của chủ đầu tư và nhà thầu trong vận hành nhà máy dược phẩm hiện đại.

V. Mẫu bố trí đèn chiếu sáng phòng sạch cho nhà máy dược

Một hệ thống chiếu sáng phòng sạch đạt chuẩn không chỉ phụ thuộc vào việc chọn đúng loại đèn, mà còn nằm ở cách bố trí đèn hợp lý, đồng đều, và tối ưu theo từng khu vực chức năng. Dưới đây là một số mẫu bố trí phổ biến được áp dụng trong các nhà máy dược phẩm chuẩn GMP:

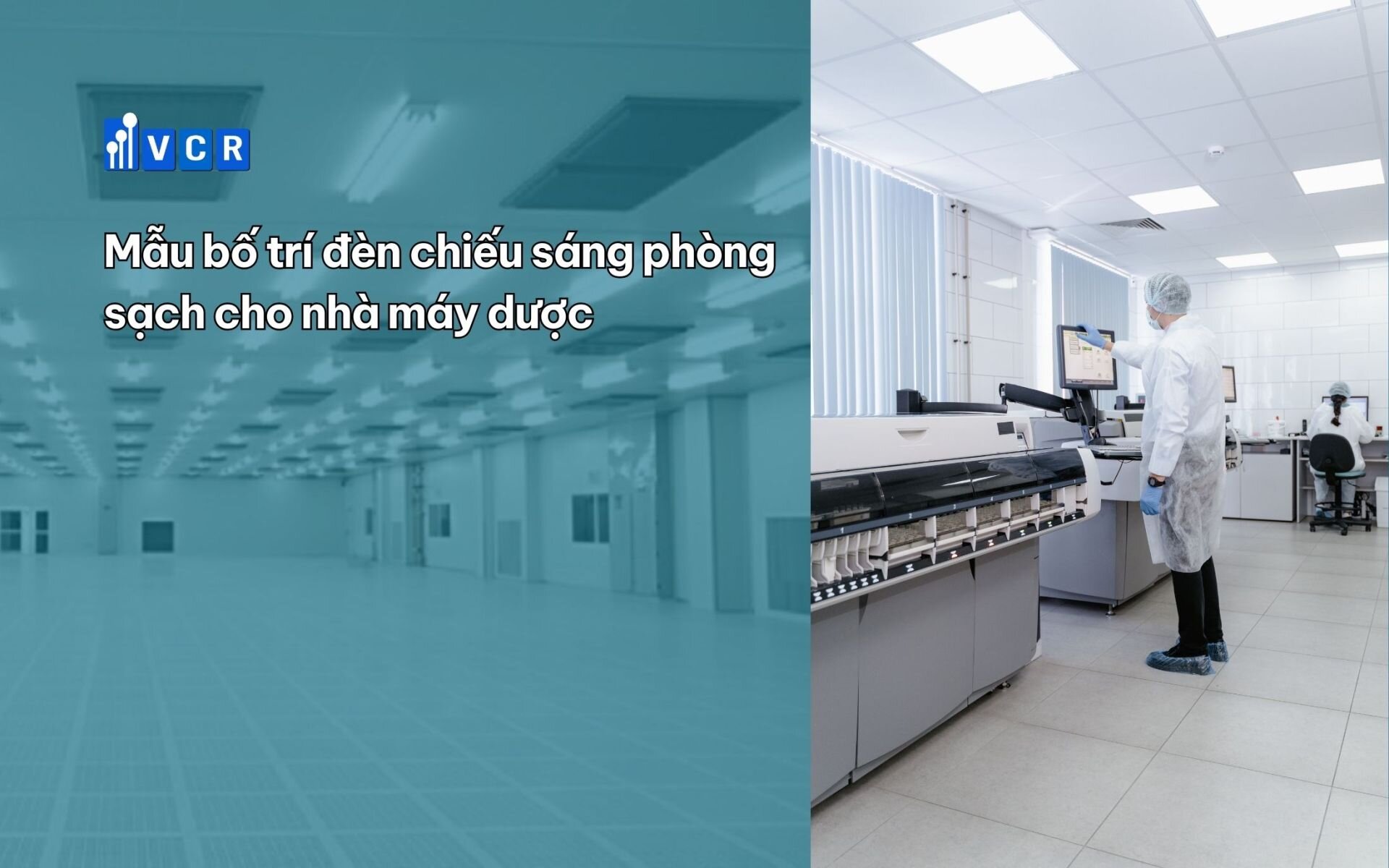

Mẫu bố trí đèn chiếu sáng phòng sạch cho nhà máy dược

1. Khu vực sản xuất chính (ISO Class 7–8)

  • Chiều cao trần: 2.7 – 3.0 mét
  • Loại đèn sử dụng: LED Panel âm trần 600x600mm hoặc 300x1200mm
  • Cách bố trí:
  • Khoảng cách giữa các đèn: 1.2 – 1.5 mét
  • Bố trí theo dạng lưới vuông đều, tránh đèn dồn vào 1 bên
  • Lắp xen kẽ với hệ thống FFU, tránh che chắn dòng khí sạch
Lưu ý:
  • Ánh sáng cần phân bổ đều trên bề mặt thao tác
  • Không để đèn gần quạt hút – dễ bám bụi hoặc hư hỏng

2. Khu vực phòng cân mẫu / kiểm nghiệm (ISO Class 6–7)

  • Yêu cầu chiếu sáng cao hơn các khu khác (≥750 Lux)
  • Bố trí đèn LED panel ánh sáng trắng (≥ 6000K) ngay trên khu vực bàn thao tác
  • Kết hợp thêm đèn LAF tích hợp đèn chiếu sáng chuyên dụng

3. Khu vực hành lang, phòng thay đồ, kho bảo quản

  • Sử dụng máng đèn chống bụi – chống ẩm IP65
  • Lắp đặt dọc theo hành lang hoặc treo trần nếu trần thấp
  • Khoảng cách lắp đặt: 2 – 3 mét / đèn tùy diện tích

4. Phòng Airlock và phòng chuyển tiếp

  • Bố trí đèn lắp nổi (nếu trần không âm được)
  • Ưu tiên loại dễ lau chùi – không tạo khe hở
  • Đèn nên kết nối với công tắc cảm ứng hoặc timer để tiết kiệm điện

5. Mẫu sơ đồ chiếu sáng phòng sạch tổng thể (gợi ý)

Khu vực Loại đèn Khoảng cách lắp đặt Cường độ ánh sáng
Sản xuất chính LED Panel âm trần 1.2 – 1.5m 300 – 500 Lux
Cân mẫu / kiểm nghiệm LED Panel + LAF Tập trung khu thao tác ≥ 750 Lux
Hành lang Máng đèn chống bụi 2 – 3m 200 – 300 Lux
Airlock – thay đồ Đèn nổi phòng sạch Theo bố trí nội thất
300 Lux
Nếu khách hàng có bản vẽ layout sẵn, đội ngũ kỹ thuật của VCR hoàn toàn có thể hỗ trợ tính toán số lượng – công suất – vị trí lắp đặt đèn phù hợp bằng phần mềm chuyên dụng như Dialux để đảm bảo đủ sáng và tiết kiệm điện tối ưu nhất.
Tư vấn chọn đèn phòng sạch và giải pháp từ VCR
Việc thiết kế và lắp đặt hệ thống chiếu sáng phòng sạch không thể làm qua loa hay “copy-paste” từ dự án này sang dự án khác. Mỗi nhà máy dược có đặc thù riêng về quy mô, quy trình sản xuất, cấp độ sạch và ngân sách đầu tư. Chính vì vậy, giải pháp chiếu sáng cần được tư vấn và thiết kế riêng biệt – phù hợp – tối ưu ngay từ đầu.
Với hơn 10 năm kinh nghiệm trong lĩnh vực phòng sạch, VCR tự hào là đơn vị cung cấp giải pháp đèn phòng sạch trọn gói, từ khâu tư vấn – thiết kế – cung cấp thiết bị – đến lắp đặt hoàn thiện và hỗ trợ kỹ thuật dài hạn.
Danh mục đèn phòng sạch VCR đang cung cấp
  • Đèn LED panel âm trần phòng sạch
  • Đèn lắp nổi cho phòng cải tạo
  • Máng đèn chống bụi – chống ẩm IP65
  • Đèn chiếu sáng khẩn cấp phòng sạch
  • Đèn tích hợp LAF – FFU – Pass Box (tùy chọn)
  • Phụ kiện chiếu sáng: khung đèn, nguồn driver, gioăng kín khí…
Tất cả sản phẩm đều có CO – CQ đầy đủ, đạt chuẩn ISO 14644, và tương thích với thiết kế phòng sạch theo tiêu chuẩn GMP – WHO – EU – FDA.
Vì sao nên chọn VCR làm đối tác cung cấp đèn phòng sạch?
  • Tư vấn kỹ thuật bài bản, miễn phí 100% theo bản vẽ của khách hàng
  • Sản phẩm sẵn kho tại Hà Nội & TP.HCM, đáp ứng nhanh tiến độ công trình
  • Giải pháp toàn diện: từ đèn, lọc khí, Pass Box, Air Shower, FFU đến phụ kiện
  • Giá cả cạnh tranh – chính sách chiết khấu tốt cho nhà thầu & đại lý
  • Hỗ trợ lắp đặt, hướng dẫn sử dụng & bảo trì trọn vòng đời sản phẩm
