Laminar Flow Hood và những ứng dụng cụ thể của nó

Laminar Flow Hood là một thiết bị được ứng dụng rất nhiều trong phòng sạch. Đọc bài viết này để cùng tìm hiểu các ứng dụng cụ thể của thiết bị này nhé.

Laminar Flow Hood là gì và nó được sử dụng như thế nào?

Laminar Flow Hood, hoặc Laminar Flow Clean Bench sẽ kiểm soát sự nhiễm bẩn do hạt bằng cách làm sạch khu vực làm việc với không khí được lọc qua HEPA trở thành dòng không khí đồng nhất, một chiều. Theo thiết kế, Laminar Flow Hood sẽ giảm thiểu các dòng không khí xoáy hỗn loạn, dòng khí này là nguyên nhân làm lắng đọng các hạt bụi trên bề mặt làm nơi khu vực làm việc, gây ra ô nhiễm.

Để duy trì một môi trường bảo vệ mẫu vật, thực hiện các thí nghiệm và thiết bị khỏi bị ô nhiễm, chúng ta phải có một dòng chảy tầng từ đó mà Laminar Flow Hood được tạo ra. Thiết kế dòng chảy tầng, một chiều, đồng nhất này áp dụng cho kiểu dòng chảy ngang và dòng chảy dọc. Mỗi loại tủ có dòng chảy dọc và ngang đều có những ưu điểm riêng biệt; hiểu được lợi ích của từng loại sẽ cho phép chúng ta sử dụng một cách tốt nhất.

Xem thêm: Laminar Flow là gì

Sự khác biệt giữa Vertical và Horizontal Laminar Flow Hood?

Có những lý do thuyết phục để chọn một trong hai hệ thống luồng không khí tùy thuộc vào từng nhu cầu cụ thể. Chúng ta phải dựa vào vị trí quy trình, thiết kế bề mặt làm việc và mức độ an toàn của người vận hành. Dưới đây là một so sánh ngắn gọn về hai loại

Vertical Laminar Flow Hood

FFU và bộ lọc HEPA sẽ được lắp đặt phía trên khu vực làm việc, hút không khí xung quanh phòng từ phía trên tủ qua bộ lọc đi xuống khắp khu vực làm việc. Về bản chất, kiểu dòng không khí của thiết bị này sẽ thẳng đứng, phản chiếu mô hình của một phòng sạch dòng chảy tầng với bộ lọc HEPA trên trần nhà.

Ưu điểm:

• Tấm kính chắn phía trước bảo vệ người vận hành khỏi tiếp xúc với mùi khó chịu hoặc khí thải của quá trình phản ứng
• Làm sạch toàn bộ bề mặt làm việc bằng không khí sạch làm giảm tỷ lệ nhiễm chéo mẫu trong quá trình chuẩn bị thí nghiệm.
• Không khí qua bộ lọc HEPA theo phương thẳng đứng (từ trên xuống) không bị cản bởi các thiết bị thí nghiệm phân tích.
• An toàn cho người sử dụng.

Horizontal Laminar Flow Hood

Bộ lọc HEPA và quạt được lắp đặt ở phía sau của khu vực làm việc, hút không khí xung quanh phòng từ phía sau tủ qua khu vực làm việc hướng về phía mặt trước tủ. Horizontal Laminar Flow Hood yêu cầu độ sâu đủ để chứa quạt gió và Hepa Filter gắn phía sau cũng như không gian bổ sung không khí cần thiết để cung cấp cho hệ thống.

Ưu điểm:

• Hướng gió thổi ngang khiến có khả năng làm nhiễm bẩn mẫu ít hơn
• Giảm nhiễu động từ bề mặt làm việc không khí
• Chiều cao thấp hơn phù hợp với khu vực không gian có trần thấp

Xem thêm: Điểm khác nhau giữa Vertical và Horizontal Laminar Flow Hood

Ứng dụng của Laminar Flow Hood là gì?

Laminar Flow Hood được sử dụng rộng rãi trong nhiều ngành công nghiệp khác nhau. Từ thử nghiệm kính áp tròng, phát triển màn hình điện thoại thông minh đến lắp ráp bảng mạch và nghiên cứu y học. Sau đây chúng ta cùng nói cụ thể về những ứng dụng của nó:

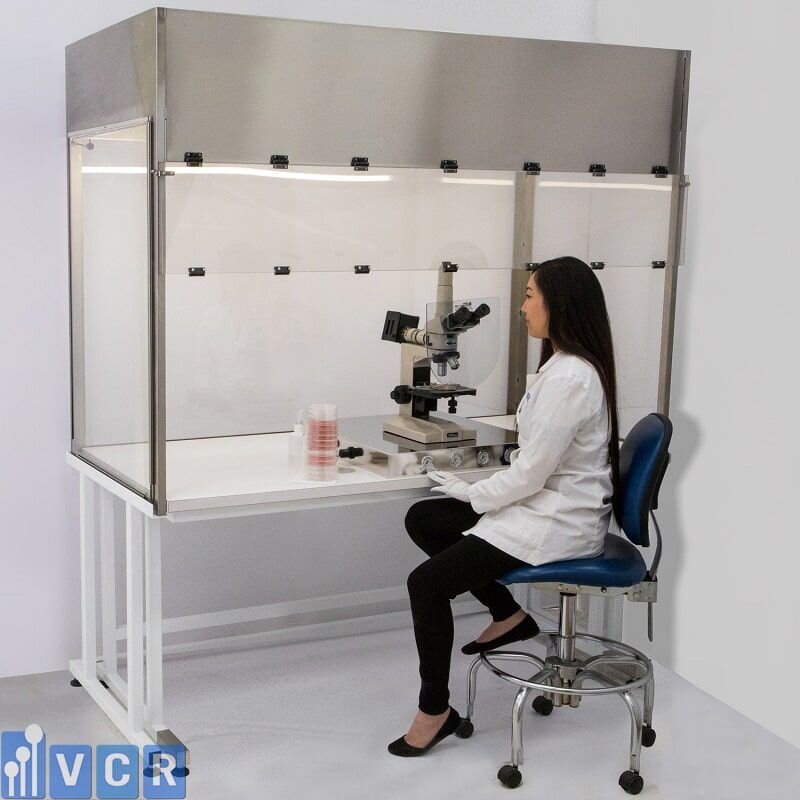

Các công việc sử dụng kính hiển vi

Với Vertical Laminar Flow Hood, với bề mặt làm việc độ ổn định cao, được thiết kế để hỗ trợ các hoạt động sử dụng kính hiển vi, từ đếm tế bào đến lắp ráp vi điện tử. Khu vực làm việc không ít rung, hoặc có bệ chống rung gắn trên bề mặt , đem lại tính chính xác cho các thí nghiệm yêu cầu độ chính xác cao và làm giảm sự mệt mỏi của người vận hành.

Một số kiểu máy có thị kính ống thổi được tích hợp với tấm chắn phía trước để bảo vệ người vận hành khỏi tiếp xúc với hơi hoặc mùi khó chịu. Đối với mục đích khử trùng thứ cấp, các mô hình sẽ được trang bị đèn diệt khuẩn UV được thiết kế để làm biến tính vật chất di truyền của vi sinh vật. Để lắp ráp các thiết bị điện tử nhạy cảm với tĩnh điện, các tấm che dòng kính hiển vi có mặt bên và mặt sau được làm bằng PVC để ngăn tích tụ tĩnh điện.

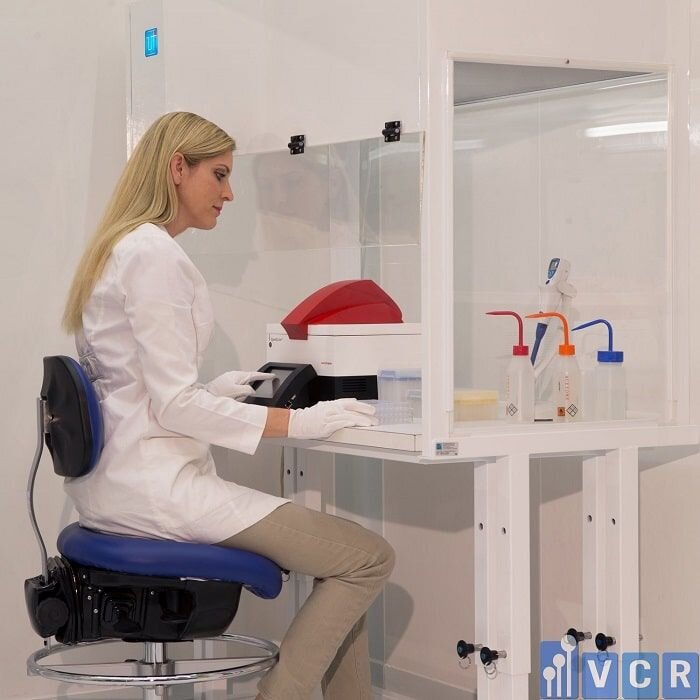

PCR Hood

Thiết bị này sẽ được trang bị đèn UV khử trùng, hỗ trợ quá trình chuẩn bị và phát triển xét nghiệm chuỗi polymerase. Một PCR Hood duy trì độ sạch ISO trong khu vực làm việc bằng cách đảm bảo vùng phủ của lọc HEPA trên toàn bộ bề mặt làm việc. Đèn UV-C phát ra ánh sáng diệt khuẩn ở bước sóng 254 nm để ngăn ngừa vi sinh vật của các mẫu và các kết quả khuếch đại giả.

PCR Hood sẽ được lắp đặt trên bàn không rung để ngăn những rung động xung quanh ảnh hưởng đến hiệu suất của máy chu trình nhiệt, máy ly tâm để bàn và cân phân tích. PCR Hood được thiết kế với kích thước nhỏ để phù hợp với không gian phòng thí nghiệm chung.

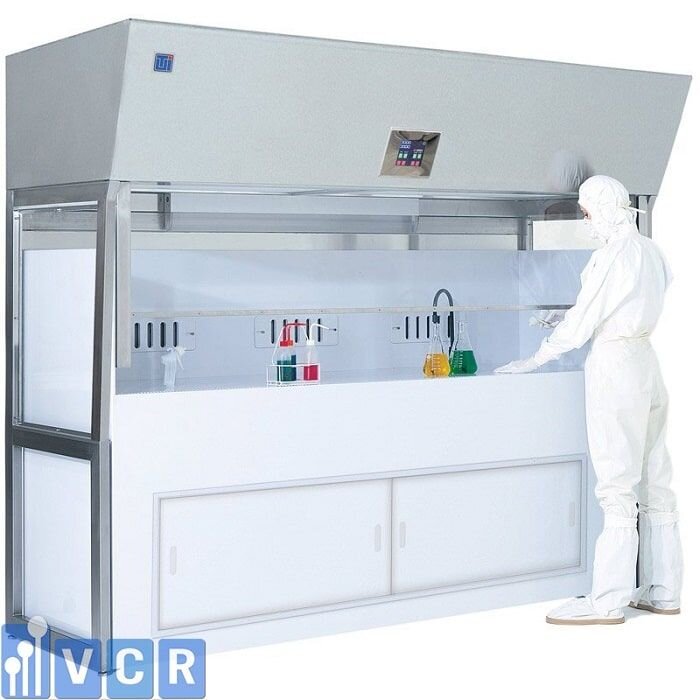

Laminar Flow Hood xử lý dung dịch

Thiết bị này có dạng dòng chảy tầng với kích thước lớn, đứng độc lập, được trang bị bộ điều khiển PLC tích hợp, bao quanh các khu vực xử lý dung dịch để hỗ trợ quá trình

xử lý và làm sạch vô trùng. Được làm bằng thép không gỉ 304 chống axit hoặc polypropylene, tủ sẽ chống lại sự ăn mòn do axit tràn hoặc tiếp xúc với hơi nước. Thiết kế mở để lại không gian cho cacbonat, bồn tắm, bồn rửa, trạm phun, máy tuần hoàn và tủ lưu trữ. Bộ điều khiển PLC sẽ có cảnh báo thay thế bộ lọc và cài đặt chế độ ban đêm tiết kiệm năng lượng.

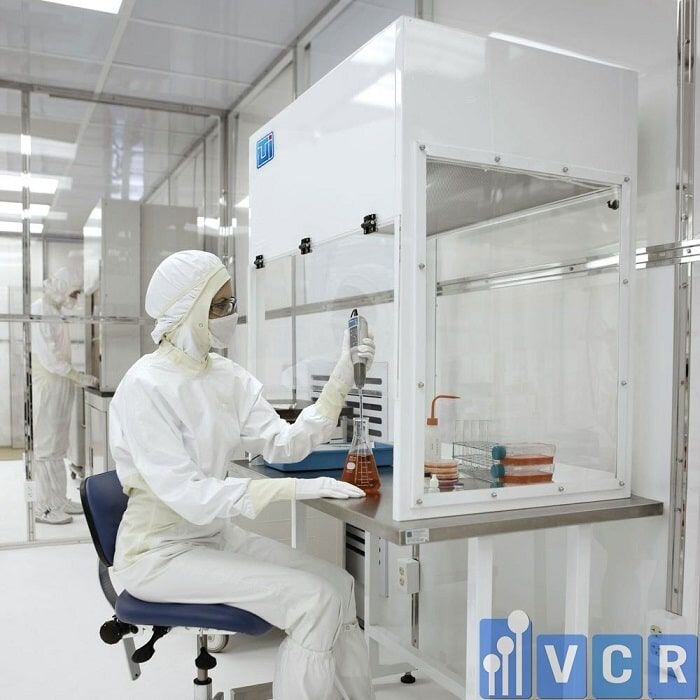

Tủ nuôi cấy tế bào

Thiết bị này được thiết kế để duy trì môi trường vô trùng cho các nghiên cứu nuôi cấy mô động vật hoặc nuôi cấy tế bào vi sinh vật. Tủ cấy tế bào duy trì môi trường ISO-5 để ngăn ngừa nhiễm khuẩn chéo của khuẩn lạc. Tủ sẽ sử dụng đèn huỳnh quang hoặc đèn LED chiếu sáng khu vực làm việc để hỗ trợ việc chọn khuẩn lạc. Các thiết kế tủ có kích thước lớn hơn có thể bao gồm không gian cho tủ ấm CO2, bộ xếp đĩa petri và bộ chọn khuẩn lạc. Đèn diệt khuẩn UV-C cung cấp khả năng khử trùng thứ cấp bề mặt làm việc bằng cách làm biến tính các sợi axit nucleic của vi sinh vật.

Kiểm soát ô nhiễm cũng là chìa khóa cho công việc liên quan đến mycology (nghiên cứu về nấm). Một Laminar Flow Hood để trồng nấm sẽ loại bỏ các vấn đề tiếp xúc với ô nhiễm của Hộp khí tĩnh (SAB) cồng kềnh. Môi trường sạch được lọc vi mô bên trong Laminar Flow Hood là tối ưu để tạo và làm việc với đĩa thạch, ống tiêm bào tử, bản in bào tử, v.v.

Laminar Flow Hood điều chế thuốc vô trùng

Thiết kế của tủ sẽ đáp ứng các yêu cầu của USP <797> để chứa hỗn hợp các chế phẩm vô trùng không nguy hiểm, chẳng hạn như TPN và kháng sinh.

Đèn LED chiếu sáng khu vực làm việc và đèn diệt khuẩn UV-C giúp khử trùng bề mặt làm việc thứ cấp. Mặt bên bằng nhựa trong suốt và tấm chắn phía trước hỗ trợ quy trình kiểm soát chất lượng từ xa.

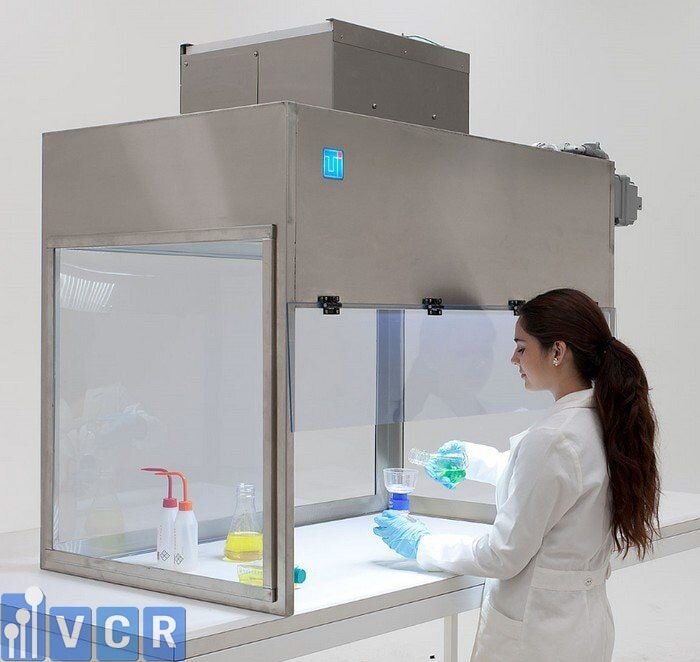

Laminar Flow Hood chống cháy nổ

Laminar Flow Hood chống cháy nổ được thiết kế để làm việc trong các khu vực nguy hiểm có nguy cơ bắt lửa do khói dễ cháy hoặc bụi nổ. Tất cả các bộ phận điện trong thiết kế máy hút mùi chống cháy nổ được đánh giá là phù hợp với các vị trí nguy hiểm Loại I, Nhóm 1, Nhóm C & D và Loại II, Nhóm 1, Nhóm F & G.
