Hệ thống khung treo FFU - Fan Filter Unit được thiết kế theo đặc điểm của phòng sạch, gia công và tháo lắp đơn giản, thuận tiện cho việc bảo trì hàng ngày sau khi phòng sạch được xây dựng xong. Hệ thống treo trần được thiết kế theo kiểu mô-đun, có độ cao không cố định, có thể sản xuất tại nhà máy hoặc sản xuất tại hiện trường.

Các thành phần của hệ thống khung treo FFU - Fan Filter Unit

1. Thanh nhôm T-Bar trong hệ thống khung treo FFU

  • Cấu trúc hình chữ T, vật liệu nhôm Anod, xử lý bề mặt.
  • Khớp nối chữ T có thể được lắp đặt với đầu phun nước, đầu báo cháy và dây điện chiếu sáng.
  • Có lắp đặt hệ thống chiếu sáng dưới thanh chữ T

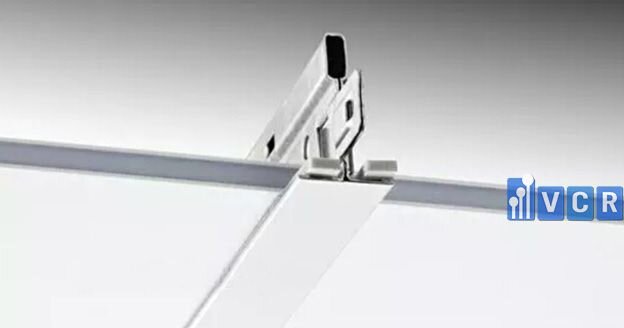

Thanh T - Bar cho hệ thống khung treo FFU

Hình ảnh: Thanh T - Bar cho hệ thống khung treo FFU

2. Đầu nối

  • Các bộ phận kết nối bao gồm khớp chữ thập, khớp chữ T, khớp góc và vật liệu hợp kim kẽm. Toàn bộ hệ thống được gắn chặt bằng ren vít thành một hệ thống tổng thể.
  • Ty treo (dây treo) để treo hệ thống, có bộ điều chỉnh để điều chỉnh độ cao của trần, được kết nối bằng kẹp và đai ốc.
  • Tất cả các vít và đai ốc đều được mạ kẽm

3. Khả năng mở rộng hệ thống:

Bộ lọc HEPA, FFU, v.v. có thể dễ dàng lắp đặt

Video: Phụ kiện nhôm treo FFU - Fan Filter Unit

Các bước Lắp đặt hệ thống khung treo FFU - Fan Filter Unit

Kiểm tra khung treo → Kiểm tra số liệu độ lệch → Xe nâng → Lắp đặt ty treo → Gia công thanh T-Bar → Lắp thanh T-Bar → Điều chỉnh độ cao và vị trí chính xác của thanh T-bar → Lắp đặt các tấm trần gia cố (các vị trí không lắp FFU) → Đo lại kích thước chuẩn của khung T-Bar → Chốt lại kích thước → Lắp đặt tấm lót trần → Điều chỉnh lần nữa độ chính xác của T-bar

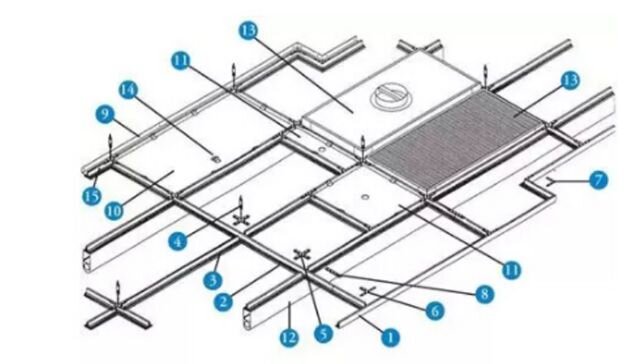

Các bước lắp đặt hệ thống khung treo FFU - Fan Filter Unit

Hình ảnh: Các bước lắp đặt hệ thống khung treo FFU - Fan Filter Unit

Chi tiết từng bước lắp đặt hệ thống khung treo FFU - Fan Filter Unit:

1. Kiểm tra đường cơ sở cho hệ thống khung treo FFU

a. Nghiên cứu các bản vẽ hệ thống khung treo Fan Filter Unit một cách cẩn thận, và xác định khu vực xây dựng và vị trí của đường tham chiếu chéo theo thông tin liên quan.

b. Dùng máy kinh vĩ và tia laze để kiểm tra.

2. Kiểm tra cao độ điểm chuẩn

Xác định độ cao của trần theo mặt bằng hoặc sàn nâng.

3. Ty treo

a. Theo chiều cao của sàn, hãy tính chiều dài của hệ thống ty treo cho mỗi chiều cao trần, sau đó điều chỉnh cho phù hợp.

b. Sau khi gia công, cần đạt yêu cầu đảm bảo chính xác độ cao với bộ điều chỉnh vuông và các phụ kiện khác.

4. Lắp đặt ty treo

Sau khi lắp đặt hệ thống ty treo trần, một khoảng diện tích lớn của cần được lắp đặt theo vị trí của ty treo, và nó được cố định trên khe T-bar bằng đai ốc chống trượt mặt bích.

5. Chế tạo sẵn khung T-bar

Khi các thanh T-bar cắt theo độ dai tại hiện trường, các vít ổ cắm hình lục giác cần được vặn chặt và diện tích lắp ráp trước vừa phải.

Lắp đặt FFU

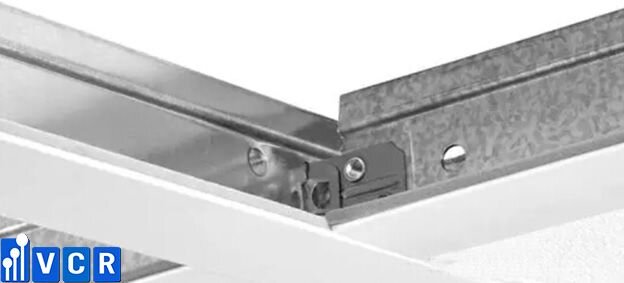

Hình ảnh: Lắp đặt hệ thống khung treo FFU

6. Lắp đặt thanh T-Bar

Chốt thanh T-Bar được cẩu trên vít hình chữ T đã được lắp ráp sẵn cùng hệ thống ty treo, bộ điều chỉnh vuông lệch tâm khớp chữ thập 150mm, và khóa vít hình chữ T và đai ốc chống trượt mặt bích.

7. Điều chỉnh

Sau khi các thanh T-Bar được lắp đặt trong một khu vực, độ cao của nó phải được điều chỉnh, sử dụng máy Lazer và máy kinh vĩ để điều chỉnh.
Mức độ sai số cho phép là 2mm

8. Định vị

Sau khi lắp đặt thanh T-bar ở một khu vực nhất định, nó cần được định vị tạm thời vào tâm của trần nhà, và độ lệch phải trong vòng 1mm. Cột hoặc kết cấu thép xây dựng và trần bê tông có thể được chọn làm điểm neo.

Video Lắp đặt hệ thống treo trần FFU - Fan Filter Unit

Video: Lắp đặt hệ thống khung treo trần FFU
