Trong hệ thống phòng sạch – đặc biệt là các khu vực sản xuất dược phẩm, thực phẩm chức năng hoặc thiết bị y tế – Pass Box không chỉ là thiết bị trung chuyển vật phẩm giữa hai phòng, mà còn là một điểm kiểm soát an toàn tuyệt đối về luồng sạch và áp suất. Và yếu tố cốt lõi đảm bảo tính an toàn đó chính là hệ thống interlock – cơ chế khóa liên động hai cửa.
Interlock giúp đảm bảo chỉ một cửa Pass Box được mở tại một thời điểm, từ đó ngăn chặn luồng khí bẩn tràn ngược, bảo vệ cấp độ sạch và giảm nguy cơ nhiễm chéo. Trên thị trường hiện nay, có 3 loại interlock chính được sử dụng: cơ học – điện tử – từ tính, mỗi loại có cấu tạo, nguyên lý và ứng dụng khác nhau.
Vậy loại interlock nào phù hợp với nhu cầu của bạn? Có nên đầu tư loại từ tính cao cấp hay chỉ cần cơ khí đơn giản là đủ? Bài viết này sẽ giúp bạn so sánh chi tiết ưu – nhược điểm của từng loại, để lựa chọn giải pháp phù hợp nhất cho hệ thống Pass Box trong nhà máy của mình.aaaaa

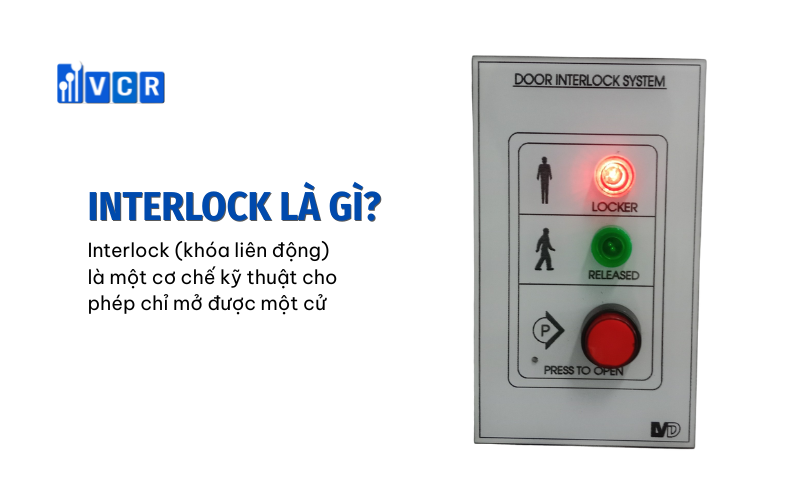

interlock là gì?

I. Interlock là gì? Vì sao bắt buộc phải có trong Pass Box?

1.1. Định nghĩa interlock

Interlock (khóa liên động) là một cơ chế kỹ thuật cho phép chỉ mở được một cửa tại một thời điểm. Khi cửa thứ nhất đang mở, cửa thứ hai sẽ bị khóa cứng, và ngược lại. Mục đích chính là để:
  • Ngăn dòng khí từ phòng kém sạch tràn vào phòng sạch hơn
  • Duy trì chênh lệch áp suất giữa hai khu vực
  • Giảm thiểu nguy cơ nhiễm chéo do luồng khí hoặc do người thao tác sai quy trình
  • Trong Pass Box, interlock không đơn thuần là một phụ kiện kỹ thuật – nó là yêu cầu bắt buộc trong mọi tiêu chuẩn phòng sạch, từ ISO 14644 cho tới EU-GMP Annex 1.

1.2. Vì sao Pass Box phải có interlock?

Kiểm soát luồng sạch: Khi mở đồng thời hai cửa, khí bẩn hoặc vi sinh có thể xâm nhập từ phòng cấp thấp hơn vào phòng cấp cao hơn → phá vỡ toàn bộ luồng khí sạch được thiết kế theo nguyên tắc một chiều.
Duy trì áp suất dương: Đặc biệt trong các phòng Grade C/B/A, áp suất luôn phải cao hơn các phòng xung quanh. Nếu cửa bị mở cùng lúc, áp suất có thể tụt đột ngột → gây nhiễu luồng khí → tăng nguy cơ nhiễm vi sinh.
Giảm sai sót do thao tác thủ công: Interlock giúp nhân viên vận hành không thể mở nhầm hoặc mở cùng lúc 2 cửa, tránh những thao tác sai có thể khiến quá trình sản xuất bị đình trệ hoặc thất bại audit.
Bảo vệ dây chuyền vô trùng: Đối với khu vực aseptic (thuốc tiêm, sinh phẩm), interlock là một phần không thể tách rời của hệ thống kiểm soát vô trùng. Thiếu interlock – hoặc interlock hoạt động không ổn định – đều là điểm trừ nghiêm trọng khi đánh giá GMP.

II. Interlock cơ học (Mechanical Interlock)

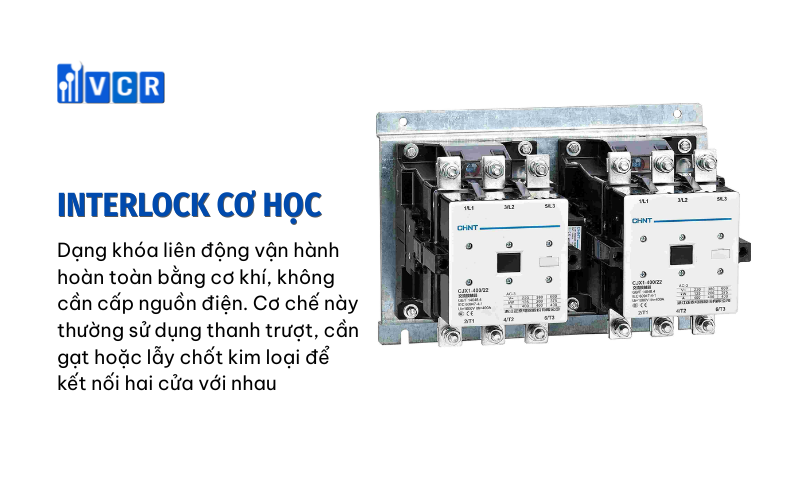

Interlock cơ học

2.1. Nguyên lý hoạt động

Interlock cơ học là dạng khóa liên động vận hành hoàn toàn bằng cơ khí, không cần cấp nguồn điện. Cơ chế này thường sử dụng thanh trượt, cần gạt hoặc lẫy chốt kim loại để kết nối hai cửa với nhau. Khi một cửa được mở, cơ cấu cơ học sẽ khóa cứng cửa còn lại, ngăn không cho mở đồng thời hai cửa Pass Box.
Cấu trúc đơn giản, bền vững giúp cơ chế này hoạt động ổn định, ít hỏng hóc, đặc biệt trong môi trường không yêu cầu tự động hóa cao.

2.2. Ưu điểm

  • Không cần điện – hoạt động độc lập hoàn toàn, không phụ thuộc nguồn cấp.
  • Cơ cấu đơn giản – dễ sửa chữa – ít bảo trì.
  • Chi phí thấp, phù hợp với ngân sách hạn chế hoặc dự án quy mô nhỏ.
  • Độ bền cao, ít bị ảnh hưởng bởi độ ẩm, bụi hoặc điều kiện môi trường.

2.3. Nhược điểm

  • Không có đèn báo trạng thái, không cảnh báo nếu thao tác sai.
  • Không kết nối được với hệ thống giám sát (BMS/SCADA).
  • Khó kiểm soát hành vi vận hành, dễ bị thao tác cưỡng bức (mở hai cửa cùng lúc bằng lực mạnh).
  • Không phù hợp với khu vực yêu cầu kiểm soát truy xuất hoặc lưu log vận hành.

2.4. Ứng dụng phù hợp

  • Static Pass Box hoặc Pass Box trong khu vực Grade D hoặc hành lang sạch.
  • Các nhà máy không yêu cầu ghi nhận trạng thái thiết bị hoặc kết nối hệ thống trung tâm.
  • Phù hợp với các phòng kiểm tra phụ trợ, kho, khu vực trung chuyển sơ cấp.

III. Interlock điện tử (Electronic Interlock)

3.1. Nguyên lý hoạt động

Interlock điện tử sử dụng bộ điều khiển vi mạch (controller) kết hợp với khóa điện từ hoặc chốt điện, cho phép kiểm soát việc mở cửa thông qua tín hiệu điện tử.
Khi cửa A được mở, bộ điều khiển sẽ truyền tín hiệu khóa cửa B, giữ trạng thái “khóa điện” cho đến khi cửa A được đóng hoàn toàn. Ngược lại, cửa B mở thì cửa A bị khóa.
Hệ thống thường được tích hợp với cảm biến từ, công tắc trạng thái cửa, đèn báo LED, còi cảnh báo, giúp người vận hành nhận biết nhanh trạng thái hoạt động.

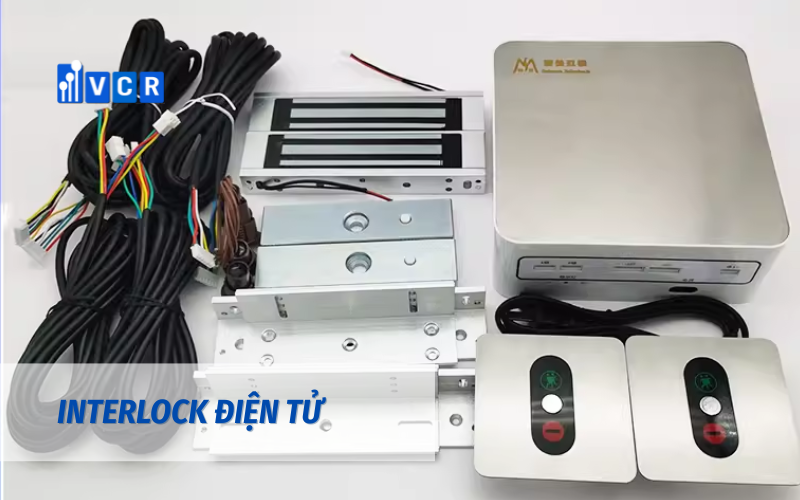

Interlock điện tử

3.2. Ưu điểm

  • An toàn và thông minh: không cho phép mở 2 cửa cùng lúc, cảnh báo khi thao tác sai.
  • Tích hợp linh hoạt: có thể kết nối với BMS, SCADA, hệ thống kiểm soát ra vào, nút nhấn không chạm...
  • Có thể ghi log vận hành, hỗ trợ truy xuất dữ liệu phục vụ audit GMP.
  • Tùy biến dễ dàng: cài đặt thời gian trễ, chế độ mở khẩn, báo động khi lỗi hệ thống.
  • Phù hợp với Pass Box có tích hợp nhiều thiết bị khác như đèn UV, quạt, lọc HEPA...

3.3. Nhược điểm

  • Phụ thuộc vào nguồn điện – nếu mất điện mà không có nguồn dự phòng (UPS), interlock có thể mất hiệu lực.
  • Chi phí đầu tư cao hơn interlock cơ.
  • Yêu cầu kỹ thuật lắp đặt và đấu nối chuẩn, nếu sai dễ gây hỏng mạch hoặc vận hành sai trạng thái.
  • Cần kiểm tra và bảo trì định kỳ phần điều khiển và hệ thống relay.

3.4. Ứng dụng phù hợp

  • Dynamic Pass Box sử dụng trong nhà máy dược phẩm, thực phẩm chức năng, mỹ phẩm, điện tử...
  • Khu vực Grade C – B, nơi yêu cầu kiểm soát chặt luồng sạch và truy xuất thao tác.
  • Pass Box tích hợp đèn UV, quạt, lọc HEPA, đồng hồ chênh áp, cảm biến mở cửa
  • Các công trình cần báo trạng thái về phòng điều khiển trung tâm

IV. Interlock từ tính (Magnetic Interlock)

4.1. Nguyên lý hoạt động

Interlock từ tính, hay còn gọi là khóa điện từ (electromagnetic lock), hoạt động dựa trên nguyên lý nam châm điện. Khi có dòng điện chạy qua, nam châm sẽ tạo ra lực hút mạnh giữ chặt bản kim loại trên cửa, khiến cửa bị khóa hoàn toàn. Khi điện bị ngắt (do thao tác hoặc mở đúng quy trình), lực hút mất đi và cửa có thể mở ra.
Cơ chế này thường được điều khiển bởi bộ vi xử lý, phối hợp cùng cảm biến từ, công tắc trạng thái, và bảng điều khiển trung tâm.

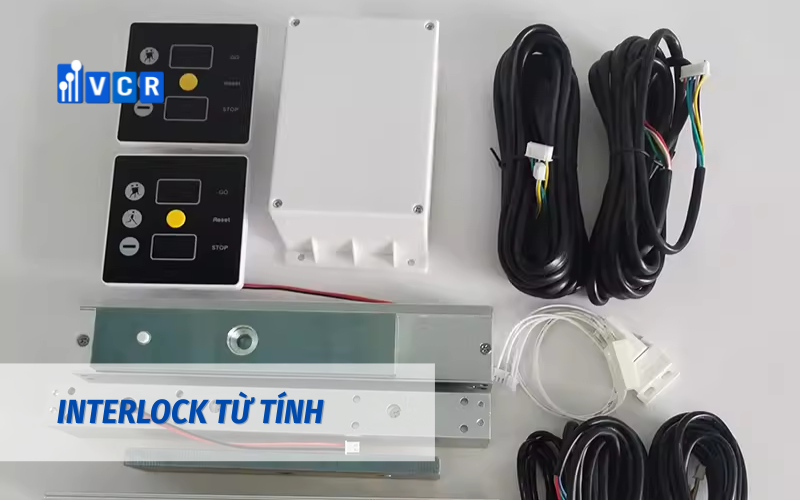

Interlock từ tính

4.2. Ưu điểm

  • Vận hành êm ái – không cần tay gạt, không phát tiếng “cạch” như cơ khí
  • Độ bền cao, không bị mài mòn cơ học do không có bộ phận chuyển động
  • Thẩm mỹ hiện đại, phù hợp với thiết kế phòng sạch công nghệ cao
  • Dễ kết nối cảm biến, nút nhấn không chạm, hệ thống kiểm soát ra vào hoặc BMS
  • Chống cạy phá tốt – lực hút từ có thể lên tới 250–600kg, chỉ mở khi có tín hiệu hợp lệ

4.3. Nhược điểm

  • Phụ thuộc hoàn toàn vào nguồn điện – mất điện = mất lực giữ cửa.
  • Nếu không có backup (UPS hoặc cơ chế fail-safe) → cửa có thể mở tự do khi mất điện
  • Chi phí đầu tư cao hơn so với cơ học hoặc điện tử thông thường
  • Không phù hợp với môi trường ẩm ướt, dễ ảnh hưởng tuổi thọ nam châm

4.4. Ứng dụng phù hợp

  • Các Pass Box cao cấp trong nhà máy dược phẩm, điện tử, vi sinh, phòng R&D hiện đại
  • Khu vực có kiểm soát truy cập nghiêm ngặt, cần log thao tác, chống mở cưỡng bức
  • Phù hợp khi dùng nút cảm ứng, mở cửa bằng thẻ từ, điều khiển từ xa
  • Pass Box có kết nối BMS/SCADA hoặc hệ thống bảo mật nội bộ

V. Bảng so sánh tổng quan 3 loại interlock

Dưới đây là bảng so sánh nhanh giúp anh em kỹ thuật, QA/QC hoặc chủ đầu tư dễ hình dung ưu – nhược điểm từng loại interlock khi lựa chọn cho hệ thống Pass Box trong phòng sạch:
Tiêu chí Interlock cơ học Interlock điện tử Interlock từ tính
Nguồn điện Không cần Cần Cần liên tục
Cơ chế khóa cửa Gạt/lẫy/thanh chặn cơ khí Relay điều khiển chốt điện từ Nam châm điện hút bản kim loại
Có đèn/còi báo trạng thái Không có Không có Có
Kết nối hệ thống BMS/SCADA Không Có Có
Ghi log trạng thái mở/đóng Không Có thể tích hợp Có thể tích hợp
Tính ổn định khi mất điện Vẫn liên động Cần có UPS để duy trì Mất điện sẽ tự mở nếu không backup
Mức độ bảo mật Trung bình Cao Rất cao
Chi phí đầu tư Thấp Trung bình Cao

Ứng dụng phổ biến		 Pass Box cơ bản, Grade D Dynamic Pass Box, Grade C/B Pass Box cao cấp, Grade B/A, phòng vi sinh
Khả năng chống phá cửa cưỡng bức Thấp (dùng lực vẫn mở được) Trung bình (có chốt điện) Rất cao (nam châm hút lực lớn)

Gợi ý lựa chọn nhanh:
Kinh phí thấp – phòng phụ trợ → Dùng interlock cơ học
Yêu cầu kiểm soát quy trình – chuẩn GMP → Chọn interlock điện tử
Tự động hóa cao – cần bảo mật hoặc thẩm mỹ hiện đại → Ưu tiên interlock từ tính

6. Kết luận – Nên chọn loại interlock nào cho Pass Box của bạn?

Tùy thuộc vào mục đíchaaaaaaaaaaaa sử dụng, cấp độ sạch, khả năng tích hợp và ngânđíchaaaaaaaaaaaa sẽ phù hợp với từng loại Pass Box và từng khu vực khác nhau trong nhà máy:
Nếu chỉ cần giải pháp đơn giản, không yêu cầu kết nối hệ thống, interlock cơ học là lựa chọn tiết kiệm và bền bỉ.
Trong các khu vực yêu cầu kiểm soát chặt chẽ thao tác – báo trạng thái – kết nối hệ thống điều hành, interlock điện tử là giải pháp cân bằng giữa tính năng và chi phí.
Với các dây chuyền vô trùng, phòng vi sinh hoặc các khu vực cao cấp yêu cầu tự động hóa cao – bảo mật – thẩm mỹ, interlock từ tính sẽ là lựa chọn tối ưu.
